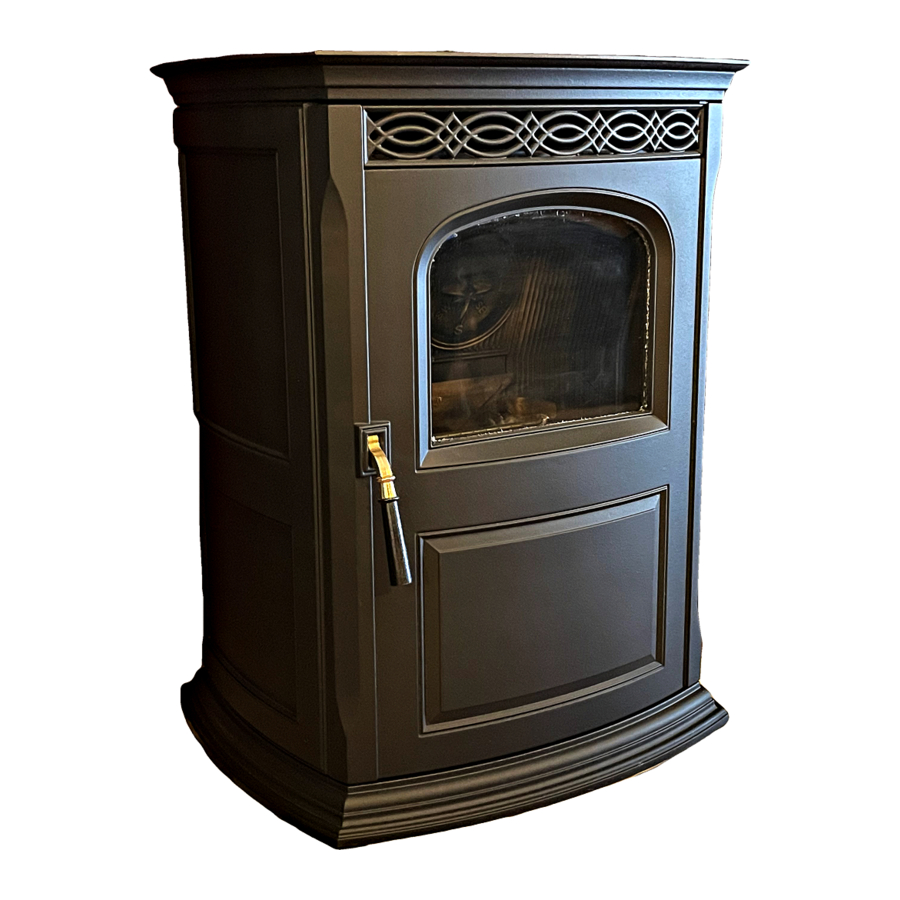

Harman Accentra Handleiding

Inleiding

INSTALLATEUR: Laat deze handleiding achter bij de verantwoordelijke voor het gebruik en de bediening.

EIGENAAR: Bewaar deze handleiding voor toekomstig gebruik.

Getest en goedgekeurd voor uitsluitend houtpellets. Het verbranden van andere soorten brandstof maakt uw garantie ongeldig.

Controleer de bouwvoorschriften voorafgaand aan de installatie.

• De installatie MOET voldoen aan de lokale, regionale, staats- en nationale voorschriften en regels.
• Neem contact op met plaatselijke bouw- of brandweerfunctionarissen over beperkingen en vereisten voor de installatie-inspectie in uw regio.

Lees deze hele handleiding voordat u deze pelletkachel installeert en gebruikt.
Het niet opvolgen van deze instructies kan leiden tot schade aan eigendommen, lichamelijk letsel of zelfs de dood.

• Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.
• Niet oververhitten - Als een extern onderdeel begint te gloeien, is er sprake van oververhitting. Verlaag de toevoersnelheid. Oververhitting maakt uw garantie ongeldig.
• Houd u aan alle minimale afstanden tot brandbare materialen zoals gespecificeerd. Het niet naleven hiervan kan brand veroorzaken.

HETE OPPERVLAKKEN!
Glas en andere oppervlakken zijn heet tijdens gebruik EN afkoeling.

Heet glas veroorzaakt brandwonden.

• Raak het glas niet aan voordat het is afgekoeld.
• Laat kinderen NOOIT het glas aanraken.
• Houd kinderen uit de buurt.
• HOUD ZORGVULDIG TOEZICHT op kinderen in dezelfde ruimte als de kachel.
• Waarschuw kinderen en volwassenen voor de gevaren van hoge temperaturen.

Hoge temperaturen kunnen kleding of andere brandbare materialen doen ontbranden.

• Houd kleding, meubels, gordijnen en andere brandbare materialen uit de buurt.

OPMERKING
Neem contact op met uw dealer of bezoek www.harmanstoves.com voor een Franse vertaling van deze handleiding.

Belangrijkste veiligheidswaarschuwing:

•
  Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.
•
  Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
•
  Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
• LET OP:
  Geeft handelingen aan die schade aan de kachel of aan eigendommen kunnen veroorzaken.

Productspecifieke en belangrijke veiligheidsinformatie

Apparaatcertificering

MODEL:	Accentra pelletkachel
LABORATORIUM:	OMNI Test Laboratories, Inc
RAPPORTNR.	135-S-10b-2
TYPE:	Pelletgestookt/aanvullend voor residentieel gebruik
STANDAARD(EN):	ASTM E 1509-04, ULC/ORDC1482-M1990, ULC-S627-00, ASTM E 2779-10, ASTM E 2515-11
ELEKTRISCHE WAARDE	115 VAC, 60 Hz, Start 4.2 AMPÈRE, Run 3.6 AMPÈRE
GLAS SPECIFICATIES	5mm keramisch glas

OPMERKING: Deze installatie moet in overeenstemming zijn met de lokale voorschriften. Bij afwezigheid van lokale voorschriften moet u voldoen aan de ASTM E1509-2004, ULC-S628-93, ULC/ORD-C1482-M1990, (UM) 84-HUD.

De Accentra is gecertificeerd om te voldoen aan de normen voor deeltjesemissie van 2015. Niet goedgekeurd voor verkoop na 15 mei 2020.

Goedgekeurd voor stacaravans

Dit apparaat is goedgekeurd voor installatie in stacaravans, mits het niet in een slaapruimte wordt geïnstalleerd en er een buitenluchttoevoer is.

De structurele integriteit van de vloer, het plafond en de wanden van de stacaravan moet behouden blijven. Het apparaat moet correct worden geaard op het frame van de stacaravan en er mag alleen goedgekeurde pelletventilatie, klasse "PL" verbindingspijp worden gebruikt.

Een Harman® buitenluchtset moet worden geïnstalleerd in een stacaravan.

DE STRUCTURELE INTEGRITEIT VAN DE VLOER, WAND EN HET PLAFOND/DAK VAN DE FABRIEKSGEBOUWDE WONING MOET BEHOUDEN BLIJVEN. NIET INSTALLEREN IN EEN SLAAPKAMER.

BTU- en efficiëntiespecificaties

EPA-gecertificeerde emissies:	0,62 g/u
*Geteste LHV-efficiëntie:	78%
**Geteste HHV-efficiëntie:	71,2%
***EPA BTU-uitvoer:	25.200
****BTU-invoer	9.700 - 38.800
Ventilatieopening:	3 inch
Inhoud reservoir:	50 lbs
Brandstof	Houtpellet

*Gewogen gemiddelde LHV-efficiëntie met behulp van gegevens die zijn verzameld tijdens de EPA-emissietest.

**Gewogen gemiddelde HHV-efficiëntie met behulp van gegevens die zijn verzameld tijdens de EPA-emissietest.

***Een bereik van BTU-outputs gebaseerd op EPA-standaardefficiëntie en de verbrandingssnelheden van de lage en hoge EPA-tests.

****Gebaseerd op de maximale toevoersnelheid per uur, vermenigvuldigd met ongeveer 8.600 BTU, wat het gemiddelde aantal BTU's van een pond pellets is.

Deze houtkachel moet periodiek worden geïnspecteerd en gerepareerd voor een goede werking. Het is in strijd met de federale voorschriften om deze houtkachel te gebruiken op een manier die niet in overeenstemming is met de bedieningsinstructies in deze handleiding.

Specificatie van niet-brandbare materialen

Materiaal dat niet zal ontbranden en verbranden. Dergelijke materialen zijn materialen die volledig bestaan uit staal, ijzer, baksteen, tegels, beton, leisteen, glas of pleisters, of een combinatie daarvan.

Materialen waarvan wordt gemeld dat ze ASTM E 136, standaard testmethode voor het gedrag van materialen in een verticale buisoven bij 750°C en UL763 halen, worden beschouwd als niet-brandbare materialen.

Specificatie van brandbare materialen

Materialen gemaakt van of bedekt met hout, gecomprimeerd papier, plantaardige vezels, kunststoffen of ander materiaal dat kan ontbranden en verbranden, al dan niet vlamvertragend, of bepleisterd of onbepleisterd, worden beschouwd als brandbare materialen.

Elektriciteitsvoorschriften

OPMERKING: Sommige generator- of batterijback-upsystemen zijn mogelijk niet compatibel met de microprocessorelektronica op dit apparaat. Raadpleeg de fabrikant van de voeding voor compatibele systemen.

Brandgevaar! Hearth & Home Technologies wijst elke verantwoordelijkheid af en de garantie en agentuurvermelding worden ongeldig door de onderstaande handelingen.

NIET:

• Beschadigd apparaat installeren of gebruiken
• Apparaat wijzigen
• Anders installeren dan geïnstrueerd door Hearth & Home Technologies
• Het apparaat bedienen zonder alle componenten volledig te hebben gemonteerd
• Oververhitten
• Een component installeren die niet is goedgekeurd door Hearth & Home Technologies
• Onderdelen of componenten installeren die niet zijn vermeld of goedgekeurd.
• Veiligheidsschakelaars uitschakelen

Onjuiste installatie, afstelling, wijziging, service of onderhoud kan letsel of schade aan eigendommen veroorzaken.

Raadpleeg een gekwalificeerde installateur, servicebedrijf of uw dealer voor hulp of aanvullende informatie.

OPMERKING: Hearth & Home Technologies, fabrikant van dit apparaat, behoudt zich het recht voor om haar producten, hun specificaties en/of prijs zonder kennisgeving te wijzigen.

Aan de slag

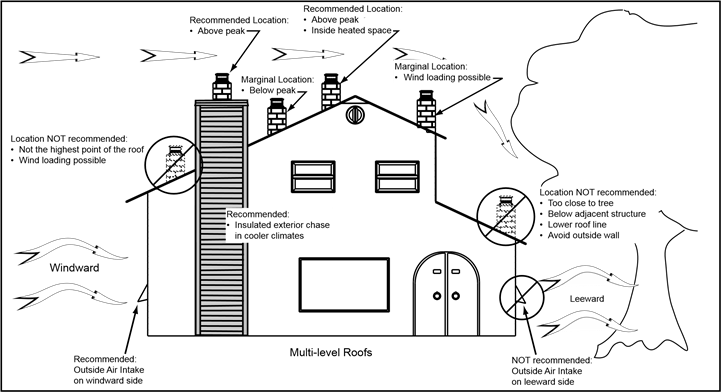

Overwegingen bij ontwerp en installatie

1. Locatie van het apparaat
   Let op: Controleer de bouwvoorschriften vóór de installatie.

• De installatie MOET voldoen aan de lokale, regionale, staats- en nationale voorschriften en regelgeving.
• Raadpleeg de verzekeringsmaatschappij, de lokale bouwinspecteur, brandweerfunctionarissen of autoriteiten die bevoegd zijn voor beperkingen, installatie-inspectie en vergunningen.

Het is een goed idee om uw installatie op papier te plannen, met behulp van exacte metingen voor vrije ruimten en vloerbescherming, voordat u daadwerkelijk met de installatie begint. Er moet rekening worden gehouden met:

• Veiligheid, gemak, verkeersstroom
• Plaatsing van het rookkanaal en de rookkanaalaansluiting.
• Als u geen bestaand rookkanaal gebruikt, plaats het apparaat dan waar er een vrije doorgang is voor een in de fabriek gebouwd, goedgekeurd rookkanaal door het plafond en het dak.
• De installatie van een optionele buitenluchtkit zou de locatie van de ventilatieopening beïnvloeden.

Aangezien pelletuitlaat as, roet of vonken kan bevatten, moet u rekening houden met de locatie van:

• Ramen
• Luchtinlaten
• Airconditioner
• Overhang, soffitten, veranda's, aangrenzende muren
• Tuinaanleg, vegetatie

Plaats de ventilatieopening en de ventilatieafvoer zo mogelijk boven de daklijn.

LET OP: Het plaatsen van het apparaat op een plaats met aanzienlijke luchtbeweging kan leiden tot intermitterend rookverlies uit het apparaat. Plaats het apparaat niet in de buurt van:

• Regelmatig geopende deuren
• Uitlaten of retouren van centrale verwarming

Installatie en onderhoud van dit apparaat moet worden uitgevoerd door gekwalificeerd personeel. Hearth & Home Technologies beveelt door HHT opgeleide of NFI gecertificeerde professionals aan.

Figuur 2.1

Benodigde gereedschappen en materialen

Gereedschap en bouwmaterialen die normaal gesproken nodig zijn voor de installatie, tenzij u in een bestaande stenen open haard installeert:

• Reciprozaag
• Hamer
• Kruiskopschroevendraaier
• Meetlint
• Waterpas
• Niet-brandbare afdichtmiddel
• Materiaal
• Handschoenen
• Veiligheidsbril
• Elektrische boormachine en boren

Mogelijk ook nodig:

• Ventilatiesteunbanden
• Ventilatieverf

Apparaat en onderdelen inspecteren

• Verwijder het apparaat en de onderdelen voorzichtig uit de verpakking.
• De onderdelen van het ventilatiesysteem en de decoratieve deuren en fronten kunnen in afzonderlijke verpakkingen worden verzonden.
• Meld aan uw dealer alle onderdelen die tijdens de verzending zijn beschadigd, met name de staat van het glas.
• Lees alle instructies voordat u met de installatie begint. Volg deze instructies zorgvuldig tijdens de installatie om maximale veiligheid en voordelen te garanderen.

RISICO OP BRAND OF EXPLOSIE! Beschadigde onderdelen kunnen een veilige werking belemmeren. Installeer GEEN beschadigde, onvolledige of vervangende onderdelen. Houd het apparaat droog.

Hearth & Home Technologies wijst elke verantwoordelijkheid af voor, en de garantie vervalt door de volgende acties:

• Installatie en gebruik van een beschadigd apparaat of ventilatiesysteem onderdeel.
• Wijziging van het apparaat of ventilatiesysteem.
• Installatie anders dan geïnstrueerd door Hearth & Home Technologies.
• Installatie en/of gebruik van een onderdeel dat niet is goedgekeurd door Hearth & Home Technologies.

Elke dergelijke actie kan brandgevaar veroorzaken.

Risico op brand, explosie of elektrische schok! Gebruik dit apparaat NIET als een onderdeel onder water heeft gestaan. Bel een gekwalificeerde servicemonteur om het apparaat te inspecteren en elk onderdeel van het besturingssysteem dat onder water heeft gestaan te vervangen.

INSTALLEER DE UITLAATVENTILATIE MET DE DOOR DE FABRIKANT GESPECIFICEERDE VRIJE RUIMTE.

De meeste pelletventilatiepijpen vereisen een minimale vrije ruimte van 2,5 cm tot brandbare materialen, hoewel sommige kunnen worden geïnstalleerd met een vrije ruimte van 2,5 cm.

Volg deze instructies samen met alle lokale voorschriften met betrekking tot de installatie van dit apparaat.

Gebruik GEEN geïmproviseerde compromissen bij het installeren van dit apparaat, dit kan ernstige gevolgen hebben.

Vrije ruimtes

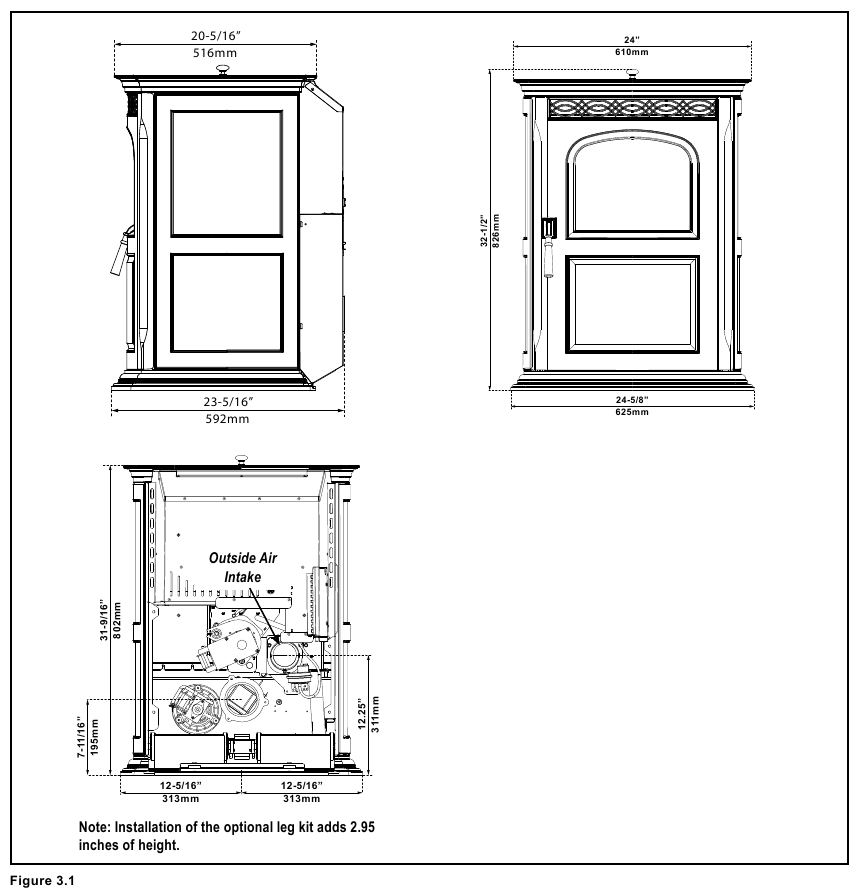

Afmetingen van het apparaat

Afmetingen zijn de werkelijke afmetingen van het apparaat. Alleen ter referentie.

Vrije ruimte tot brandbare materialen

Bij het selecteren van een locatie voor het apparaat is het belangrijk om rekening te houden met de vereiste vrije ruimte tot de muren.

Let op: Illustraties geven typische installaties weer en zijn ALLEEN VOOR ONTWERPDEELEN. De werkelijke installatie kan variëren als gevolg van individuele ontwerpvoorkeuren.

DIT APPARAAT MOET NAAR BUITEN WORDEN GEVENTILEERD.

RISICO OP BRAND OF BRANDWONDEN! Zorg voor voldoende vrije ruimte rond de luchtopeningen en voor toegang voor onderhoud. Vanwege de hoge temperaturen moet het apparaat buiten het verkeer en uit de buurt van meubels en gordijnen worden geplaatst.

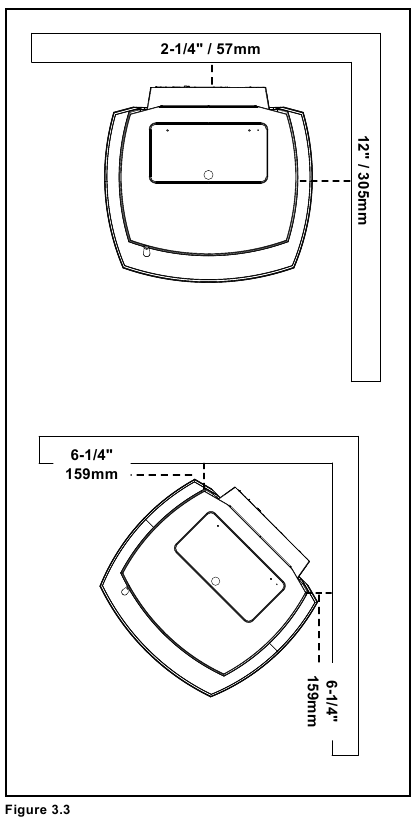

Installatie in een nis:
De vrije ruimte tot de bovenkant van de unit is 152 cm (60 inch), gemeten vanaf de vloer. Dit is de minimale grootte die Harman^® aanbeveelt voor een nis met een plafond van 152 cm (60 inch). Afb. 3.2.

Plaats de kachel minstens zo ver van brandbare muren als weergegeven in figuren 3.3.

Houd er rekening mee dat de weergegeven vrije ruimtes minimaal zijn voor de veiligheid, maar niet veel ruimte overlaten voor toegang bij het schoonmaken of onderhouden.

Houd hier rekening mee bij het plaatsen van de kachel.

Vanwege de hoge temperaturen moet de kachel uit de buurt van verkeer en meubels en gordijnen worden geplaatst.

Kinderen en volwassenen moeten worden gewaarschuwd voor de gevaren van hoge oppervlaktetemperaturen en moeten uit de buurt blijven om brandwonden aan huid en/of kleding te voorkomen.

Jonge kinderen moeten zorgvuldig worden begeleid wanneer ze zich in dezelfde ruimte bevinden als de kachel.

Kleding en andere brandbare materialen mogen niet op of in de buurt van dit apparaat worden geplaatst.

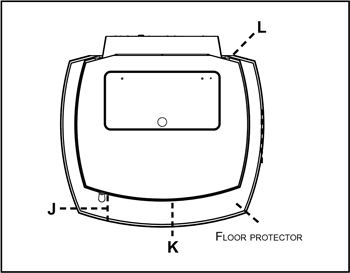

Vloerbescherming

Plaats de kachel op een niet-brandbaar vloeroppervlak of een vloerbeschermer. Dit kan minimaal een plaat van 20 gauge plaatmetaal, keramische tegels met ingevoegde voegen, een UL-gecertificeerde kachelplaat of een Harman^® gietijzeren vloerbeschermer zijn. De Harman^® gietijzeren vloerbeschermer is gelijk aan de minimale afmetingen, die 61,1 cm (24-1/16 inch) diep x 72,7 cm (28-5/8 inch) breed zijn. Dit zorgt voor een verlenging van 5 cm (2 inch) aan elke kant van de unit (wat in werkelijkheid 15 cm (6 inch) van de raamopening is) en een verlenging van 15 cm (6 inch) aan de voorkant (ook vanaf het raam gemeten) (8,6 cm (3-3/8 inch) indien gemeten vanaf de voorkant van de basisplaat.) De achterkant van de vloerbescherming kan gelijk liggen met de achterkant van de gegoten basisplaat.

Vloerbescherming is vereist onder alle horizontale ventilatieopeningen. Deze bescherming moet 5,8 cm (2 inch) aan elke kant van de horizontale buis uitsteken.

Vereisten voor vloerbescherming		VS	Canada
J	Zijkanten	15 cm (6 inch)	152 mm
K	Voorkant	15 cm (6 inch)	152 mm
L	Achterkant	0"	0 mm

Een andere afmeting van de vloerbeschermer kan worden gebruikt zolang deze voldoet aan de hieronder weergegeven meetvereisten.

De minimale grootte van de vloerbescherming voor een hoekinstallatie is 61,1 cm (24-1/16 inch) diep x 72,7 cm (28-5/8 inch) breed.

OPMERKING: De vloerbeschermer raakt de muur NIET.

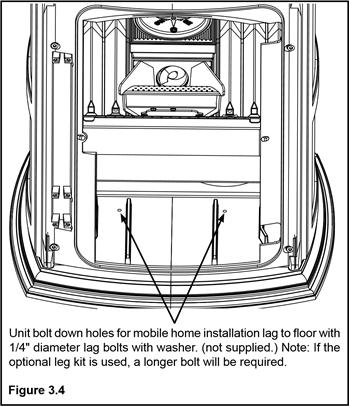

Installatie in een stacaravan

Bij het installeren van deze unit in een stacaravan moet aan verschillende vereisten worden voldaan (Referentie HUD Regulation #24CFR3280):

• De unit moet aan de vloer worden vastgeschroefd. Dit kan worden gedaan met 1/4" houtschroeven door de 2 gaten in de basisplaat. Afbeelding 3.4

• De unit moet ook op de buitenlucht worden aangesloten.
• Vloerbescherming en vrije ruimtes moeten worden gevolgd zoals weergegeven.
• Het apparaat moet op de juiste manier worden geaard op het frame van de stacaravan met behulp van minimaal 8 AWG massief of gevlochten koperdraad, geïsoleerd of blank draad of gelijkwaardig.
• Het rookkanaal moet voldoen aan de vereisten van CAN/ULC-S629, norm voor in de fabriek gebouwde rookkanalen van 650 °C. Volg de richtlijnen van de fabrikant met betrekking tot hoogte en vrije ruimte tot brandbare materialen. Gebruik de onderdelen van dezelfde fabrikant om een effectieve dampremmende laag te bieden waar het rookkanaal of een ander onderdeel naar de buitenkant van de stacaravan doordringt. MENG GEEN ONDERDELEN VAN VERSCHILLENDE FABRIKANTEN. Het bovenste gedeelte van het rookkanaal en de rookkanaalkap moeten verwijderbaar zijn tot een maximale hoogte van 4,1 m (13-1/2') voor transport van de stacaravan.

Vanwege de hoge temperaturen moet de Accentra uit de buurt van verkeer en meubels en gordijnen worden geplaatst. Kinderen en volwassenen moeten worden gewaarschuwd voor de gevaren van hoge oppervlaktetemperaturen en moeten uit de buurt blijven om brandwonden aan de huid en/of kleding te voorkomen. Jonge kinderen moeten zorgvuldig worden begeleid wanneer ze zich in dezelfde ruimte bevinden als de kachel. Kleding en andere brandbare materialen mogen niet op of in de buurt van de Accentra-pelletkachel worden geplaatst.

Installatie en reparatie van de Accentra-pelletkachel moeten worden uitgevoerd door een gekwalificeerde servicepersoon. Het apparaat moet vóór gebruik en ten minste jaarlijks worden geïnspecteerd door een gekwalificeerde servicepersoon. Vaker schoonmaken is vereist. Het is absoluut noodzakelijk dat de compartimenten, branders en circulerende luchtkanalen van de Accentra schoon worden gehouden.

Dit apparaat moet naar buiten worden geventileerd

INSTALLATIE IN EEN STACARAVAN MOET WORDEN UITGEVOERD IN OVEREENSTEMMING MET DE GEFABRICEERDE WONING- EN VEILIGHEIDSSTANDAARD (HUD), CFR 3280, DEEL 24.

NIET INSTALLEREN IN EEN SLAAPKAMER

DE STRUCTURELE INTEGRITEIT VAN DE VLOER, MUUR EN HET PLAFOND/DAK VAN DE STACARAVAN MOET GEHANDHAAFD BLIJVEN.

DE KACHEL IS HEET TIJDENS GEBRUIK.
HOUD KINDEREN, KLEDING EN MEUBELS UIT DE BUURT.
CONTACT KAN BRANDWONDEN VEROORZAKEN.

HOUD BRANDBARE MATERIALEN ZOALS GRAS, BLADEREN, ENZ. OP MINSTENS 90 CM (3 VOET) AFSTAND VAN HET PUNT DIRECT ONDER DE VENTILATIEOPENING.

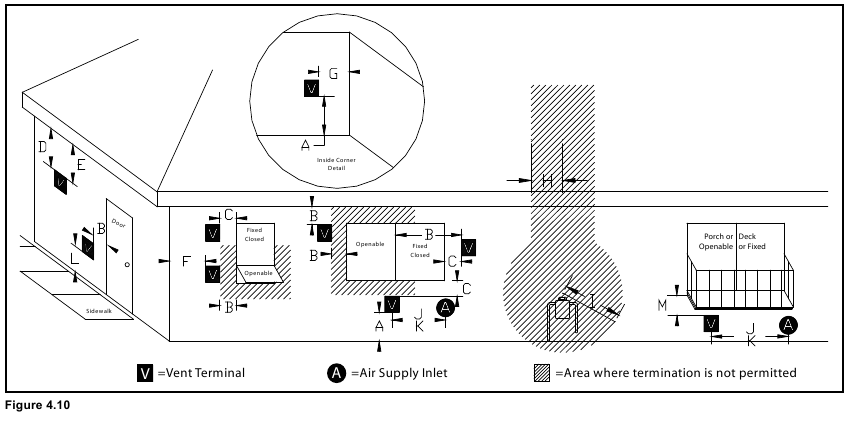

Locatie van de uitmonding en ventilatie-informatie

Minimale vrije ruimte voor ventilatie-uitmonding

INSTALLEER DE VENTILATIE MET DE VRIJE RUIMTE DIE DOOR DE VENTILATIE-FABRIKANT IS GESPECIFICEERD

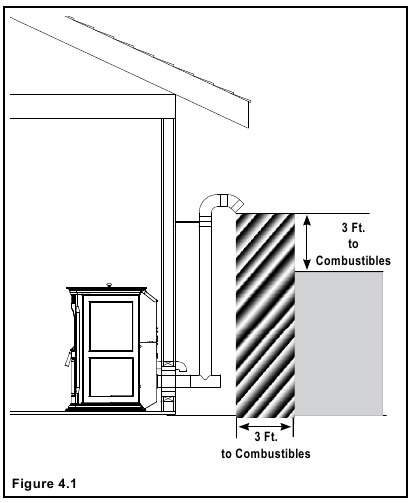

#1 Voorkeursmethode (Afbeelding 4.1)

Deze methode biedt een uitstekende ventilatie voor normaal gebruik en zorgt ervoor dat de kachel zo dicht mogelijk bij de muur kan worden geïnstalleerd. Twee inch van de muur is veilig; vier inch geeft echter een betere toegang om het achterpaneel te verwijderen. Het verticale gedeelte van de ventilatie moet drie tot vijf voet hoog zijn. Dit verticale gedeelte helpt bij het creëren van natuurlijke trek in geval van een stroomstoring.

Verzegel pijpverbindingen met siliconen of aluminium tape naast het afdichtingssysteem dat door de fabrikant wordt gebruikt.

Plaats geen verbindingen in de muurdoorvoer.

DE SCHOORSTEEN EN AANSLUITING MOETEN IN GOEDE STAAT WORDEN GEHOUDEN EN SCHOON WORDEN BEWAARD.

GEBRUIK GEEN IMPROVISATIES BIJ HET INSTALLEREN VAN DIT APPARAAT. SCHADE EN/OF LETSEL KAN HET GEVOLG ZIJN.

HOUD BRANDBARE MATERIALEN (ZOALS GRAS, BLADEREN, ENZ.) OP MINSTENS 1 METER AFSTAND VAN DE ROOKGASAFVOER AAN DE BUITENKANT VAN HET GEBOUW.

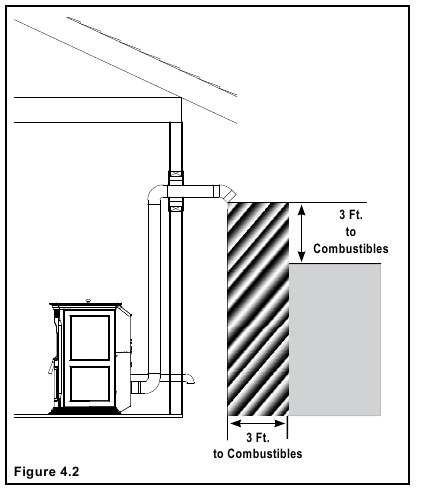

#2 Voorkeursmethode (Afbeelding 4.2)

Deze methode biedt ook een uitstekende ventilatie voor normaal gebruik, maar vereist dat de kachel verder van de muur wordt geïnstalleerd. Het verticale gedeelte van de ventilatie moet drie tot vijf voet hoog zijn en op minstens 1" van een brandbare muur. Dit verticale gedeelte zorgt voor natuurlijke trek in geval van een stroomstoring.

Verzegel pijpverbindingen met siliconen of aluminium tape naast het afdichtingssysteem dat door de fabrikant wordt gebruikt.

Als de kachel onder het maaiveld is geïnstalleerd, zorg er dan voor dat de ventilatie-uitmonding zich minstens 12" boven het maaiveld bevindt. De uitlaat moet ook 30 cm van het huis/gebouw zijn.

Plaats geen verbindingen in de muurdoorvoer.

#3 Installeren in een bestaande schoorsteen (Afbeelding 4.3)

Deze methode biedt een uitstekende ventilatie voor normaal gebruik. Deze methode biedt ook natuurlijke trek in geval van een stroomstoring. Als de staat van de schoorsteen twijfelachtig is*, kunt u overwegen een voering te installeren zoals in methode #7.

In sommige plaatsen in de VS en Canada is het vereist dat de ventilatiepijp helemaal tot de bovenkant van de schoorsteen loopt.

*De schoorsteen moet worden geïnspecteerd en schoongemaakt voordat u uw kachel installeert. Als u ontdekt dat de schoorsteen geen kleitegelvoering heeft of scheuren of afbladdering van de tegelvoering vertoont, moet u een roestvrijstalen voering in de schoorsteen installeren. In de meeste gevallen moet de binnendiameter van deze voering 4" zijn. Voor dit doel kan een flexibele of starre voering worden gebruikt. Raadpleeg Methode 6 & 7. Verzegel pijpverbindingen met siliconen of aluminium tape naast het afdichtingssysteem dat door de fabrikant wordt gebruikt.

Zorg ervoor dat u de ventilatie zo ontwerpt dat deze gemakkelijk kan worden schoongemaakt.

#4 Installeren in een bestaande open haardschoorsteen (Afbeelding 4.4)

Deze methode biedt een uitstekende ventilatie voor normaal gebruik. Deze methode biedt ook natuurlijke trek in geval van een stroomstoring. Als de staat van de schoorsteen twijfelachtig is*, kunt u overwegen een voering te installeren zoals in methode #6.

In sommige plaatsen in de VS en Canada is het vereist dat de ventilatiepijp helemaal tot de bovenkant van de schoorsteen loopt.

*De schoorsteen moet worden geïnspecteerd en schoongemaakt voordat u uw kachel installeert. Als u ontdekt dat de schoorsteen geen kleitegelvoering heeft of scheuren of afbladdering van de tegelvoering vertoont, moet u een roestvrijstalen voering in de schoorsteen installeren. In de meeste gevallen moet de binnendiameter van deze voering 4" zijn. Voor dit doel kan een flexibele of starre voering worden gebruikt. Raadpleeg Methode 5 & 6.

De schoorsteen moet worden afgedicht bij de klep met behulp van een stalen plaat. Kaowool, minerale wol of een gelijkwaardige niet-brandbare isolatie wordt aanbevolen om bovenop de afdichtplaat te worden geïnstalleerd om de kans op condensatie te verminderen. De verbindingspijp moet door de rookkamer lopen naar de basis of in de eerste rookkanaaltegel. Verzegel pijpverbindingen met siliconen of aluminium tape naast het afdichtingssysteem dat door de fabrikant wordt gebruikt.

Zorg ervoor dat u de ventilatie zo ontwerpt dat deze gemakkelijk kan worden schoongemaakt.

#5 Installeren in een bestaande open haardschoorsteen (Afbeelding 4.5) met volledige voering

Deze methode biedt een uitstekende ventilatie voor normaal gebruik. Deze methode biedt ook natuurlijke trek in geval van een stroomstoring.

In sommige plaatsen in de VS en Canada is het vereist dat de ventilatiepijp helemaal tot de bovenkant van de schoorsteen loopt. De pijp of voering in de schoorsteen moet een diameter van 4" hebben.

Bij deze methode moet er ook een kap op de schoorsteen worden geïnstalleerd om regen buiten te houden. Zorg ervoor dat u goedgekeurde pelletventilatiepijpfittingen gebruikt. Verzegel pijpverbindingen met siliconen of aluminium tape naast het afdichtingssysteem dat door de fabrikant wordt gebruikt. De pijpmaat moet worden verhoogd tot 4" bij gebruik van deze methode.

#6 Installeren in een bestaande schoorsteen (Afbeelding 4.6) met volledige voering

Deze methode biedt een uitstekende ventilatie voor normaal gebruik. Deze methode biedt ook natuurlijke trek in geval van een stroomstoring.

In sommige plaatsen in de VS en Canada is het vereist dat de ventilatiepijp helemaal tot de bovenkant van de schoorsteen loopt. Verzegel pijpverbindingen met siliconen of aluminium tape naast het afdichtingssysteem dat door de fabrikant wordt gebruikt. De pijp of voering in de schoorsteen moet een diameter van 4" hebben.

Bij deze methode moet er ook een kap op de schoorsteen worden geïnstalleerd om regen buiten te houden.

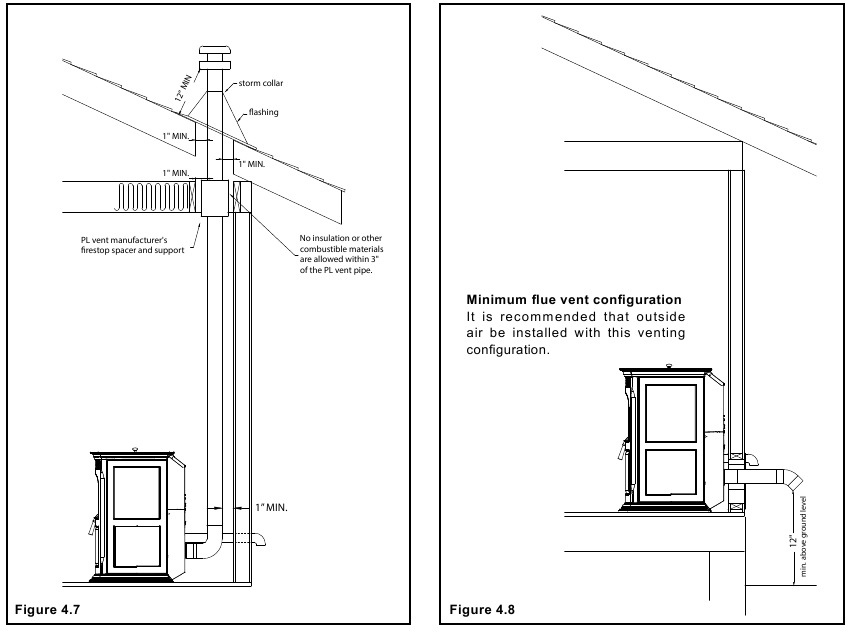

#7 Installeren door het plafond

Volg bij ventilatie door het plafond de aanbevelingen van de fabrikanten van PL-ventilatie bij het gebruik van muur- en plafonddoorvoeren. Verzegel pijpverbindingen met siliconen of aluminium tape naast het afdichtingssysteem dat door de fabrikant wordt gebruikt.

Plaats geen verbindingen in de muurdoorvoer.

Schoorsteendiagram

Vereisten voor het beëindigen van de ontluchting

Ontluchtingseinden mogen niet in een muur of gevelbekleding worden verzonken.

OPMERKING
Alleen PL-ontluchtingspijpwanddoorvoer en brandstoppen mogen worden gebruikt bij het ontluchten door brandbare materialen.
Houd altijd rekening met het effect dat de heersende windrichting of andere windstromen zullen veroorzaken met vliegas en/of rook bij het plaatsen van het einde.

Daarnaast moet het volgende in acht worden genomen:

1. De afstand boven het maaiveld moet minimaal 12" zijn.
2. De afstand tot een raam of deur die kan worden geopend, moet minimaal 48" aan de zijkant, 48" onder het raam/deur, 12" boven het raam/deur zijn.(met geïnstalleerde buitenlucht, 9" aan de zijkant en onderkant)
3. Een afstand van 12" tot een permanent gesloten raam wordt aanbevolen om condensatie op het raam te voorkomen.
4. De verticale afstand tot een geventileerde dakrand boven het einde binnen een horizontale afstand van 2 voet (60 cm) vanaf de hartlijn van het einde moet minimaal 18" zijn.

E. De afstand tot een ongeventileerde dakrand moet minimaal 12" zijn.

6. De afstand tot een buitenhoek is 11" vanaf het midden van de pijp.
7. De afstand tot een binnenhoek is 12".
8. Een ontluchting mag niet worden geïnstalleerd binnen 3 voet (90 cm) boven een gasmeter/regelaar wanneer gemeten vanaf de horizontale hartlijn van de regelaar.
9. De afstand tot de service-regelaarontluchtingsuitlaat moet minimaal 6 voet zijn.
10. De afstand tot een niet-mechanische luchttoevoerinlaat naar het gebouw of de verbrandingsluchtinlaat naar een ander apparaat moet minimaal 48" zijn.
11. De afstand tot een mechanische luchttoevoerinlaat moet minimaal 10 voet zijn.(met geïnstalleerde buitenlucht, 6 voet)
12. De afstand boven een verharde stoep of een verharde oprit op openbaar terrein moet minimaal 7 voet zijn.
13. De afstand onder een veranda, veranda, terras of balkon moet minimaal 12 inch zijn.(B. ook)

OPMERKING
De afstand tot vegetatie en andere brandbare materialen aan de buitenkant, zoals mulch, is 36", gemeten vanaf het midden van de uitlaat of dop. Deze straal van 36" loopt door tot het maaiveld of minimaal 7 voet onder de uitlaat.

Bepaalde Canadese en of lokale codes of voorschriften kunnen andere afstanden vereisen.

Een ontluchting mag niet direct boven een trottoir of verharde oprit eindigen die zich tussen twee eengezinswoningen bevindt en beide woningen bedient.

Alleen toegestaan als veranda, veranda, terras of balkon volledig open is aan minimaal 2 zijden onder de vloer.

Zie NFPA 211 voor meer installatieafstandsverminderingen bij gebruik van buitenlucht.

OPMERKING
Wanneer doorgang door een muur of scheidingswand van brandbare constructie gewenst is, moet de installatie voldoen aan CAN/CSA-B365. (indien in Canada)

Ontluchting & Gebruik van Bochten

door het apparaat voor verbranding. Het ontluchtingssysteem beperkt het vermogen van de verbrandingsventilator om de benodigde hoeveelheid lucht door het apparaat te verplaatsen. Een systeem met te veel weerstand zal leiden tot onvolledige verbranding, vaker vereiste reiniging en slechte prestaties van het apparaat. Het is altijd het beste om een locatie voor het apparaat te kiezen die zal resulteren in een ontluchtingssysteem met de kortste equivalente ontluchtingslengte (EVL).

Het is het beste om uw ontluchtingssysteem te laten ontwerpen door een erkende Harman-dealer voordat u uw aankoop van een apparaat afrondt.

Equivalent Vent Length: De equivalente ontluchtingslengte voor gangbare pelletontluchtingscomponenten is:

• 90° Bochten of T-stuk: 5 EVL-eenheden
• 45° bocht: 3 EVL-eenheden
• Verticale pijp of voering: ½ EVL-eenheid
• Horizontale pijp of voering: 1 EVL-eenheid

De totale toegestane equivalente ontluchtingslengte is:

• • 20 EVL voor 3" pelletontluchtingspijp of voering
• • 30 EVL voor 4" pelletontluchtingspijp of voering

Vanwege de mogelijkheid van vliegasophoping in horizontale ontluchtingssecties, is de maximaal toegestane horizontale ontluchtingslengte:

• 4 ft. voor 3" & 4" pelletontluchtingspijp.

Voorbeeld: Installatie op de eerste verdieping Een apparaat moet worden geïnstalleerd met behulp van 3" Pelletpijp met 3 voet horizontale pijp, een T-stuk, 10 voet verticale pijp, een 90° bocht en een eindkap. De equivalente ontluchtingslengte is: 3 ft. horizontale pijp (1 x 3 EVL) = 3 EVL 90° Bocht of T-stuk (1 x EVL) = 5 EVL 10 ft. verticale pijp (10 x.5 EVL) = 5 EVL 90° Bocht of T-stuk (1 x EVL) = 5 EVL Eindkap = 0 EVL Equivalente ontluchtingslengte = 18 EVL In het voorbeeld hierboven was de EVL 138, wat minder is dan het maximum van 20 EVL voor 3" pelletontluchtingspijp, dus dit is een bevredigende ontluchtingsconfiguratie.

Voorbeeld: Aansluiting op een stenen schoorsteen
Een apparaat moet worden geïnstalleerd met behulp van 3" Pelletpijp met 2 voet horizontale pijp, een T-stuk, 4 voet verticale pijp, een bocht, een T-stuk, 21 voet verticale voering en een eindkap.

De equivalente ontluchtingslengte is:
2 ft. horizontale pijp (1 x 2 EVL) = 2 EVL
90° T-stuk (1 x 5 EVL) = 5 EVL
4 ft. verticale pijp (4 x.5 EVL) = 2 EVL
90° Bocht (1 x 5 EVL) = 5 EVL
90° T-stuk (1 x 5 EVL) = 5 EVL
21 ft. verticale voering (21 x.5 EVL) = 10.5 EVL

Eindkap = 0 EVL

Equivalente ontluchtingslengte = 29.5 EVL

In het voorbeeld hierboven overschreed de EVL 29.5, wat het maximum van 20 ft. voor 3" pelletontluchtingspijp overschrijdt, dus 3" ontluchtingspijp mag niet in deze installatie worden gebruikt. Omdat 4" pijp echter een EVL tot 30 kan ondersteunen, zou het gebruik van 4" pijp een bevredigende installatie creëren.

Opmerking: Wanneer de hoeveelheid verticale pelletontluchtingspijp in het systeem 15 voet overschrijdt, moet 4" pelletontluchtingspijp worden gebruikt.

Opmerking: Equivalente ontluchtingslengte neemt af naarmate de hoogte toeneemt.

Opmerking: Wanneer het ventilatorblad voor grote hoogte wordt gebruikt, neemt de maximale lengte van de buitenluchtpijp af tot 20 ft.

Voorbeeld:
Een apparaat met een EVL van 13 moet worden geïnstalleerd op een hoogte van 3.000 voet boven zeeniveau.

Volgens de grafiek aan de linkerkant is op 3.000 voet hoogte de maximaal toegestane equivalente ontluchtingslengte 26 voet. Daarom zou dit een acceptabele installatie zijn zonder dat de verbrandingsblower hoeft te worden vervangen.

Als echter hetzelfde apparaat (EVL 13) zou worden geïnstalleerd op een hoogte van 9.000 voet boven zeeniveau, zou de installatie niet langer acceptabel zijn en zou de equivalente ontluchtingslengte van de pijp moeten worden verminderd voor een goede werking van het apparaat.

• Lange stukken flexibele of PL-ontluchtingspijp die direct verticaal vanaf de rookgasafvoer zijn geïnstalleerd, kunnen vaker moeten worden schoongemaakt omdat vliegas aan de binnenkant loslaat en direct boven de uitlaat van de verbrandingsblower terechtkomt.
• 4" roestvrijstalen flexibele ontluchtingspijpen zijn alleen toegestaan voor gebruik in stenen open haarden en schoorstenen of in fabrieksmatig gebouwde houtgestookte open haarden met metalen schoorstenen van klasse A.
• Alle pelletontluchtingspijpen moeten aan elkaar worden bevestigd, hetzij door middel van de door de pijpfabrikant geleverde middelen, hetzij door 3 schroeven bij elke verbinding.
• Gebruik alleen de gespecificeerde ontluchtingscomponenten. Het gebruik van andere componenten maakt de productgarantie ongeldig en kan een gevaar opleveren.
• Installeer geen rookgasklep in het uitlaatontluchtingssysteem van dit apparaat.
• SLUIT DIT APPARAAT NIET AAN OP EEN SCHOORSTEEN DIE EEN ANDER APPARAAT BEDIENEN.
• OPMERKING: Simpson DuraVent PelletVent Pro Harman®-adapter onderdeelnummer 3PVP-ADHB en PelletVent Pro Harman®-adapter vergroter onderdeelnummer 3PVPX4ADHB worden ten zeerste aanbevolen om op de startkraag te worden geïnstalleerd om een goede pijpaansluiting op het apparaat te garanderen.
• INSTALLEER DE ONTLASTING MET DE DOOR DE FABRIKANT VAN DE ONTLASTING GESPECIFICEERDE AFSTANDEN
• Gebruik siliconen om een effectieve dampremmende laag te creëren op de plaats waar de schoorsteen of de buitenluchtkanalen naar de buitenkant van de constructie lopen

Buitenlucht

Buitenlucht:
Hearth & Home Technologies beveelt aan om buitenlucht aan te sluiten bij alle installaties, vooral op lagere niveaus en op de begane grond.

Volgens de nationale bouwvoorschriften moet er rekening worden gehouden met de toevoer van verbrandingslucht naar alle verbrandingstoestellen. Als er niet voldoende verbrandingslucht wordt toegevoerd voor alle apparaatvereisten, kan dit leiden tot terugstroming van die en andere apparaten.

Als het apparaat via de zijwand wordt geventileerd: De luchtinlaat kan het beste op dezelfde buitenmuur worden geplaatst als de uitlaat van de ventilatieopening en lager op de muur dan de uitlaat van de ventilatieopening.

Als het apparaat via het dak wordt geventileerd: De luchtinlaat kan het beste op de buitenmuur worden geplaatst die is gericht op de heersende windrichting tijdens het stookseizoen.

De buitenluchtaansluiting voldoet aan de eisen van het pellettoestel, maar er moet rekening worden gehouden met de totale behoefte van het huis. De behoefte van het huis kan een deel van de lucht verbruiken die nodig is voor de kachel, vooral tijdens een stroomstoring. Het kan nodig zijn om extra ventilatie toe te voegen aan de ruimte waarin het pellettoestel zich bevindt. Raadpleeg uw plaatselijke HVAC-professional om de ventilatiebehoeften voor uw huis te bepalen.

Om buitenlucht te installeren, gebruikt u 3". niet-brandbare flexibele buis Afbeelding 4.13. Er is een afbreekbaar gat op het achterpaneel van de P-Series-kachel dat moet worden verwijderd voordat de flexibele buis wordt aangesloten. Afbeelding 4.12.

De buis moet naar buiten worden geleid en eindigen aan de zijkant of onder de uitlaat van de ventilatiebuis, zodat de uitlaat van de rookgasafvoer meer dan 12" van de inlaatdeksel verwijderd is. De eindkap moet worden gebruikt om vogels, knaagdieren, enz. uit de buis te houden, Afbeelding 4.13.

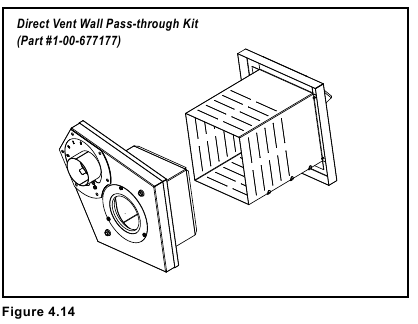

U kunt ervoor kiezen om de optionele Direct Vent Wall Passthrough Kit te gebruiken, die de ventilatiedoorvoer en de buitenluchtinlaat in één component integreert. Afbeelding 4.14.

Gebruik siliconenkit om een effectieve dampremmende laag te creëren op de plaats waar de schoorsteen of de buitenluchtleiding naar de buitenkant van de constructie loopt.

Uw apparaat en schoorsteen plaatsen

De locatie van het apparaat en de schoorsteen hebben invloed op de prestaties.

• Installeer door de warme luchtruimte die wordt omsloten door de gebouwschil. Dit helpt om meer trek te produceren, vooral tijdens het aansteken en afbranden van het vuur.
• Doordring het hoogste deel van het dak. Dit minimaliseert de effecten van windbelasting.
• Plaats de eindkap uit de buurt van bomen, aangrenzende constructies, ongelijke daklijnen en andere obstakels.
• Minimaliseer het gebruik van schoorsteenverschuivingen.
• Houd rekening met de locatie van het apparaat ten opzichte van de vloer en het plafond en de zolderbalken.

SLUIT DIT APPARAAT NIET AAN OP EEN ROOKKANAAL DAT EEN ANDER APPARAAT BEDIENEN. SLUIT NIET AAN OP EEN LUCHTVERDELINGSKANAAL OF -SYSTEEM. Kan rookgassen in huis laten komen.

Trek

Trek is het drukverschil dat nodig is om apparaten met succes te ventileren. Wanneer een apparaat met succes trekt, verlaten alle verbrandingsproducten het huis via de schoorsteen.

Overwegingen voor een succesvolle trek zijn:

• Negatieve druk voorkomen
• Locatie van apparaat en schoorsteen

Om de trek of negatieve druk op uw apparaat te meten, gebruikt u een magnahelic of een digitale drukmeter die in staat is om 0 - 1 inch waterkolom (W.C.) te meten.

Het apparaat moet minstens 15 minuten op hoog vermogen draaien voor de test.

Als de kachel op hoog vermogen draait, moet u een negatieve druk hebben die gelijk is aan of groter is dan het getal in de onderstaande tabel. Als u een lagere waarde vindt dan in de tabel, heeft uw apparaat niet voldoende trek om de brandstof goed te verbranden.

Minimale vacuümvereisten:

.35 -.55

Sluit, voordat u de rookgasafvoer installeert, een trekmeting aan. (De trekmeting moet een minimumbereik hebben van 0 -.5") Noteer de eerste meting. Sluit de rookgasafvoer aan op de kachel en zorg ervoor dat alle deuren en ramen in het huis gesloten zijn. Noteer de tweede trekmeting _______. Als de tweede meting meer dan 0,05" lager is dan de eerste meting, controleer dan op mogelijke beperkingen of de behoefte aan buitenlucht. Raadpleeg pagina 21 voor meer informatie over de trektestprocedure.

Negatieve druk

Verstikkingsgevaar! Negatieve druk kan lekkage van verbrandingsgassen en roet veroorzaken.

Negatieve druk is het gevolg van een onbalans in de beschikbare lucht voor een goede werking van het apparaat. Het kan het sterkst zijn in de lagere niveaus van het huis.

Oorzaken zijn onder meer:

• Afzuigventilatoren (keuken, badkamer, enz.)
• Afzuigkappen
• Verbrandingsluchtvereisten voor ovens, boilers en andere verbrandingstoestellen
• Wasdrogers
• Locatie van retourluchtopeningen naar de oven of airconditioning
• Onevenwichtigheden in het HVAC-luchtbehandelingssysteem
• Luchtlekken op het bovenste niveau, zoals:
  • Inbouwverlichting
  • Zolderluik
  • Lekkende kanalen

Om de effecten van negatieve luchtdruk te minimaliseren:

• Installeer de buitenluchtset met de inlaat gericht op de heersende winden tijdens het stookseizoen
• Zorg voor voldoende buitenlucht voor alle verbrandingstoestellen en afzuigapparatuur
• Zorg ervoor dat de retourluchtopeningen van de oven en airconditioning niet in de directe omgeving van het apparaat zijn geplaatst
• Vermijd het installeren van het apparaat in de buurt van deuren, loopbruggen of kleine, geïsoleerde ruimtes
• Inbouwverlichting moet een "gesloten blik" -ontwerp hebben
• Zolderluiken weerbestendig gemaakt of afgedicht
• Op de zolder gemonteerd leidingwerk en luchthandgreepverbindingen en -naden afgeplakt of afgedicht

LET OP: Hearth & Home Technologies aanvaardt geen verantwoordelijkheid voor de onjuiste werking van het schoorsteensysteem veroorzaakt door:

• Onvoldoende trek als gevolg van omgevingsomstandigheden
• Neerwaartse trek
• Strak afdichtende constructie van de constructie
• Mechanische afzuigapparaten

Rook en geuren vermijden

Negatieve druk, uitschakeling en stroomuitval:

Om de kans op terugtrekking of terugbranden in het pelletverbrandingstoestel tijdens stroomuitval of uitschakeling te verminderen, moet de kachel op natuurlijke wijze kunnen trekken zonder dat de afvoer ventilator werkt. Negatieve druk in huis belemmert deze natuurlijke trek als er geen rekening mee is gehouden bij de installatie van het pellettoestel.

Warmte stijgt in huis en lekt naar buiten op de bovenste verdiepingen. Deze lucht moet worden vervangen door koude lucht van buiten, die de lagere verdiepingen van het huis binnenstroomt. Ventilatieopeningen en schoorstenen naar kelders en de lagere verdiepingen van het huis kunnen de doorgang vormen voor luchttoevoer en omgekeerd werken onder deze omstandigheden.

Buitenlucht
Een buitenluchtkit wordt aanbevolen bij alle installaties. De buitenluchtkit moet apart worden besteld.

Volgens de nationale bouwvoorschriften moet er rekening worden gehouden met de verbrandingsluchttoevoer naar alle verbrandingstoestellen. Het niet leveren van voldoende verbrandingslucht voor alle apparaatvereisten kan leiden tot terugtrekking van die en andere apparaten.

Wanneer het apparaat via het dak wordt geventileerd (sterk aanbevolen):
De luchtinlaat is het best geplaatst aan de buitenmuur, gericht op de heersende windrichting tijdens het stookseizoen.

Wanneer het apparaat via de zijwand wordt geventileerd:
De luchtinlaat is het best geplaatst aan dezelfde buitenmuur als de uitlaat van de ontluchting en lager op de muur dan de uitlaat van de ontluchting.

De buitenluchttoevoerkits kunnen voorzien in de meeste behoeften van het pelletapparaat, maar er moet rekening worden gehouden met de totale behoefte van het huis.

De behoefte van het huis kan de lucht verbruiken die nodig is voor het apparaat. Het kan nodig zijn om extra ventilatie toe te voegen aan de ruimte waarin het pelletapparaat zich bevindt.

Raadpleeg uw plaatselijke HVAC-professional om de ventilatiebehoeften voor uw huis te bepalen.

Ontluchtingspijp
Zorg ervoor dat u goedgekeurde pelletontluchtingspijpen, muur- en plafonddoorvoerfittingen gebruikt om door brandbare muren en plafonds te gaan. Zorg ervoor dat u een startkraag gebruikt om het ontluchtingssysteem aan de kachel te bevestigen. De startkraag moet met minstens drie schroeven aan de rookgasafvoer worden bevestigd en met hoogtemperatuur siliconenkit worden afgedicht.

4" roestvrijstalen flexibele ontluchtingsbuizen zijn alleen toegestaan voor gebruik in stenen open haarden en schoorstenen of in fabrieksmatig gebouwde houtgestookte open haarden met klasse A metalen schoorstenen.

Pelletontluchtingspijp (ook bekend als Type L-ontluchting) is gemaakt van twee lagen met een luchtruimte tussen de lagen. Deze luchtruimte fungeert als een isolator en vermindert de buitentemperatuur van het oppervlak, waardoor een afstand tot brandbare materialen van slechts 1 inch mogelijk is. De pijpsecties vergrendelen in de meeste gevallen in elkaar om een luchtdichte afdichting te vormen; in sommige gevallen wordt echter geen perfecte afdichting bereikt. Om deze reden en het feit dat de P-Series werkt met een positieve ontluchtingsdruk, specificeren we dat de verbindingen ook met siliconen worden afgedicht.

Zorg ervoor dat u bij het passeren van een buitenmuur of dak de juiste doorvoer gebruikt die een adequate dampremmende laag biedt. Ventilatiefabrikanten leveren deze doorvoeren over het algemeen.

Ontluchtingsconfiguraties:
Om de kans op omgekeerde trek tijdens het uitschakelen te verkleinen, raadt Hearth & Home Technologies ten zeerste aan:

• Het installeren van de pelletontluchting met een minimale verticale lengte van anderhalve meter, bij voorkeur eindigend boven de daklijn.
• Het installeren van de buitenluchtinlaat op minstens 1,2 meter onder het einde van de ontluchting.

Om schade door roet aan de buitenmuren van het huis te voorkomen en om te voorkomen dat roet of as opnieuw in het huis terechtkomt:

• Houd de gespecificeerde afstanden tot ramen, deuren en luchtinlaten aan, inclusief airconditioners.
• Ontluchtingen mogen niet onder geventileerde dakranden worden geplaatst. Leid de ontluchting boven het dak uit.
• Vermijd ontluchting in nissen.
• Ontluchtingen mogen niet eindigen onder overkappingen, terrassen of op overdekte veranda's.
• Houd een minimale afstand van 30 cm aan van het einde van de ontluchting tot de buitenmuur. Als u afzettingen op de muur ziet ontstaan, moet u deze afstand mogelijk vergroten om aan uw installatieomstandigheden te voldoen.

Hearth & Home Technologies aanvaardt geen verantwoordelijkheid voor, noch strekt de garantie zich uit tot, schade door rook veroorzaakt door omgekeerde trek van pelletapparaten tijdens het uitschakelen of bij stroomuitval.

Brandveiligheid

Om redelijke brandveiligheid te bieden, moet ernstig rekening worden gehouden met het volgende:

• Installeer minstens één rookmelder en CO-melder op elke verdieping van uw huis.
• Plaats de rookmelder uit de buurt van het verwarmingstoestel en dicht bij de slaapvertrekken.
• Volg de plaatsings- en installatie-instructies van de rookmelderfabrikant en onderhoud deze regelmatig.
• Plaats op een handige plaats een brandblusser van klasse A om kleine branden te bestrijden.
• In het geval van een trechterbrand:
  • Evacueer het huis onmiddellijk.
  • Waarschuw de brandweer.

Brandgevaar. Hearth & Home Technologies wijst elke verantwoordelijkheid af voor, en de garantie vervalt door de volgende acties: Installatie en gebruik van een beschadigd apparaat. Wijziging van het apparaat. Installatie anders dan geïnstrueerd door Hearth & Home Technologies. Installatie en/of gebruik van een onderdeel dat niet is goedgekeurd door Hearth & Home Technologies. Het apparaat bedienen zonder alle componenten volledig te monteren. NIET oververhitten. Of een dergelijke actie die brandgevaar kan veroorzaken.

DEZE HOUTKACHEL HEEFT EEN DOOR DE FABRIKANT INGESTELDE MINIMALE LAGE VERBRANDINGSSNELHEID DIE NIET MAG WORDEN GEWIJZIGD. HET IS IN STRIJD MET FEDERALE REGELGEVING OM DEZE INSTELLING TE WIJZIGEN OF DEZE HOUTKACHEL ANDERSZINS TE BEDIENEN OP EEN MANIER DIE NIET IN OVEREENSTEMMING IS MET DE BEDIENINGSINSTRUCTIES IN DEZE HANDLEIDING.

Apparaat en onderdelen inspecteren

• Verwijder het apparaat en de onderdelen uit de verpakking en controleer ze op schade.
• Meld eventuele onderdelen die tijdens de verzending zijn beschadigd aan uw dealer.
• Lees alle instructies voordat u met de installatie begint. Volg deze instructies zorgvuldig tijdens de installatie om maximale veiligheid en voordeel te garanderen.

Inspecteer apparaat en onderdelen op schade. Beschadigde onderdelen kunnen de veilige werking belemmeren. Installeer GEEN beschadigde onderdelen. Installeer GEEN onvolledige onderdelen. Installeer GEEN vervangende onderdelen. Meld beschadigde onderdelen aan de dealer.

Apparaat instellen

Uitpakken

Om de kachel van de pallet te halen, moet u de (2) 1/4-20 x 3" verwijderen. Afbeelding 5.1. (2) 1/4-20 x 3" bevinden zich net binnen de deur onder de aslade. Zodra de unit van de pallet is verwijderd, installeert u (2) 3/8"-16 x 1/2" bouten in de handleiding in de lege gaten.

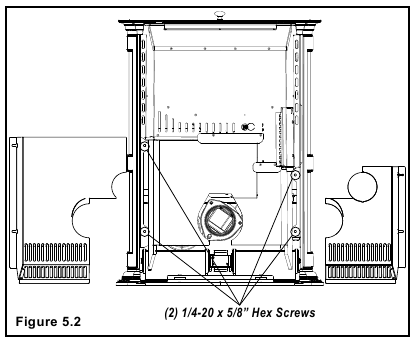

Achterste afdekpanelen verwijderen

De achterste afdekpanelen zijn met twee schroeven aan de kachel bevestigd. Deze schroeven hoeven alleen te worden losgedraaid, niet verwijderd, om de panelen te verwijderen. Het wordt aanbevolen om de achterste afdekkingen te installeren nadat de unit op zijn plaats staat en de ventilatiepijp is geïnstalleerd, om contact met hete of bewegende delen te voorkomen.

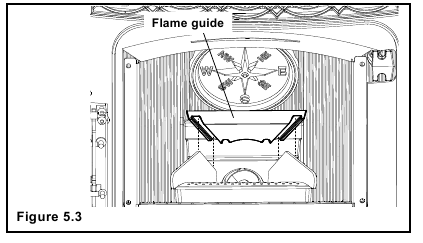

Vlamgeleider

Installeer de gietijzeren vlamgeleider bovenop de brandpot. Zorg ervoor dat de vlamgeleider volledig op de verticale zijden van de brandpot zit en dat de achterkant van de geleider tegen de behuizing van de kachel rust. Afbeelding 5.3.

Ruimtesensorinstallatie

De ruimtesensor is een kleine temperatuursensor aan het einde van een 60" draad. Deze sensor wordt ongeveer hetzelfde geïnstalleerd als een standaard wandthermostaat. Er is een poort voor de externe ruimtesensor aan de achterkant van de unit voor eenvoudige externe aansluiting. Gebruik standaard 18-2 thermostaatdraad om de sensor naar de gewenste locatie te verlengen (maximaal 50'). De ruimtesensor moet worden geïnstalleerd op de locatie waar u de temperatuur wilt regelen.

Afstanden van meer dan 25 voet van de unit of in een andere kamer worden niet aanbevolen. De ruimtesensor is essentieel voor de uitstekende efficiëntie van de Accentra.

OPMERKING: Het wordt aanbevolen om de ruimtesensor te installeren, zelfs als deze alleen aan de achterkant van de unit is geïnstalleerd als retourluchtsensor.

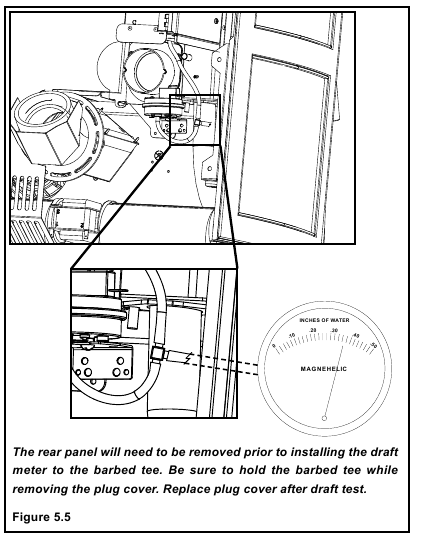

Lage spanning aanpassen

Deze units zijn in de fabriek vooraf getest met exact 120 VAC, 60 Hz. Ze worden gecontroleerd en aangepast op brandkastdichtheid, pakkinglekkage, motorwerking en ontstekerwerking. De Accentra is vervolgens in de fabriek ingesteld op een middenpuntinstelling en heeft in de meeste gevallen geen aanpassingen nodig.

De fabrieksinstelling voor lage spanning is mogelijk niet correct voor de permanente installatieomstandigheden van de unit.

De printplaat op de Accentra is uitgerust met een poort voor het aanpassen van de lage spanning die zich op het bedieningspaneel bevindt, net rechts van het ontstekingslampje. Afbeelding 5.4. Deze spanningsaanpassing is bedoeld om de unit aan te passen aan de netspanning waar de unit permanent in bedrijf is. De netspanning varieert van gebied tot gebied en vaak van huis tot huis.

De lage spanning moet worden aangepast om de meest efficiënte verbranding bij lage verbranding of "onderhoud" te bereiken. Met deze spanningsaanpassing kan de installateur de setwaarde voor lage spanning met ongeveer 10 volt wijzigen. Deze aanpassing moet tijdens de installatie worden uitgevoerd door de installateur, omdat een treksterktemeter vereist is om een correcte installatie te garanderen.

Verbrandingsmotor Toerenregeling
Alleen setwaarde voor lage spanning.
De kleine rechte schroevendraaiersleuf is van plastic; daarom kan de unit tijdens bedrijf worden afgesteld.

Als de unit te laag is afgesteld, zal de drukschakelaar voor lage spanning niet toelaten dat de toevoermotor of de ontsteker werken.

Er moet een eenvoudige trektest worden uitgevoerd na het voltooien van de installatie van de rookgasafvoer. Om de resultaten vast te leggen voor toekomstig gebruik:

1. Steek de stekker van de unit in een 120VAC, 60 HZ stopcontact.
2. Sluit het deksel van de hopper, de voordeur en de aslade. Er zijn geen pellets of vuur nodig voor deze test.
3. Zet de modusselectie op de positie "OFF" (UIT), draai de toevoerregelaar naar "TEST" (TEST).
4. Registreer de hoge spanning _____ in W.C. (Normaal is -.50 tot -.60) De regelaar staat in totaal 2 minuten op de hoge spanning.
5. Na 1 minuut gaat de verbrandingsmotor omlaag naar lage spanning en gaat de distributieventilator op hoge snelheid. Wacht ongeveer 15 seconden voordat de verbrandingsmotor langzamer gaat draaien voordat u de lage spanning controleert.
6. Als de lage spanning tussen -.35 en -.45 ligt, registreer dan de waarde _____ in W.C. Als de waarde hoger is, draai dan de stelschroef langzaam tegen de klok in totdat de spanning lager wordt. Als de waarde lager is, draai dan de stelschroef zeer langzaam met de klok mee totdat de spanning hoger wordt.

OPMERKING: In sommige gevallen kan de spanning niet zo laag worden als -.35 tot -.45, zelfs niet als de stelschroef volledig tegen de klok in staat. Idealiter zou u deze zo laag mogelijk moeten instellen.

Referentiemateriaal

Veiligheidsherinneringen

Respecteer bij het installeren en bedienen van uw Harman®-Accentra de basisveiligheidsnormen. Lees deze instructies zorgvuldig voordat u probeert de Accentra te installeren of te bedienen. Als u dit niet doet, kan dit leiden tot schade aan eigendommen of persoonlijk letsel en kan de productgarantie vervallen.

Raadpleeg uw lokale bouwvoorschriften en verzekeringsvertegenwoordiger voordat u met de installatie begint om te zorgen voor naleving van de lokale voorschriften, inclusief de noodzaak van vergunningen en follow-up inspecties.

Dit apparaat moet naar buiten worden afgevoerd.

Vanwege hoge temperaturen moet deze kachel uit de buurt van verkeer en uit de buurt van meubels en gordijnen worden geplaatst.

Kinderen en volwassenen moeten worden gewezen op de gevaren van hoge oppervlaktetemperaturen en moeten uit de buurt blijven om brandwonden aan de huid en/of kleding te voorkomen.

Jonge kinderen moeten zorgvuldig in de gaten worden gehouden wanneer ze zich in dezelfde ruimte bevinden als de kachel.

Kleding en andere brandbare materialen mogen niet op of in de buurt van deze kachel worden geplaatst.

Installatie en reparatie van deze kachel moet worden uitgevoerd door een gekwalificeerde servicepersoon. Het apparaat moet voor gebruik en ten minste jaarlijks worden geïnspecteerd door een gekwalificeerde servicepersoon. Er is vaker reiniging nodig. Het is absoluut noodzakelijk dat de controlecompartimenten, branders en circulerende luchtkanalen van deze kachel schoon worden gehouden.

Gebruik GEEN provisorische compromissen bij het installeren van dit apparaat, dit kan ernstige gevolgen hebben.

Bij elk haardapparaat wordt aanbevolen om op elke verdieping van het huis rookmelders te installeren.

Mogelijke oorzaken van activering van de rookmelder:

Verfhardingsproces - Open een raam in de buurt van het apparaat tijdens de eerste uren van het branden.

Uitlaatgassen worden terug het huis in gezogen - Een buitenluchtaansluiting op het apparaat is noodzakelijk.

Ventlekkage - Alle interne naden en verbindingen moeten worden afgedicht met siliconen waar van toepassing. Volg de instructies van de fabrikant van de ontluchting voor een goede afdichting.

HOUD BRANDBARE MATERIALEN ZOALS GRAS, BLADEREN, ENZ. OP MINSTENS 1 METER AFSTAND VAN HET PUNT DIRECT ONDER DE VENTILATIETERMINAL.

HET GEBRUIK VAN ONJUISTE BRANDSTOFFEN, AANSTEKERS OF HET AANPASSEN VAN DE KACHEL VOOR EEN HOGER WARMTEVERMOGEN KAN SCHADE AAN DE KACHEL VEROORZAKEN EN KAN RESULTEREN IN BRAND. GEBRUIK ALLEEN GOEDGEKEURDE BRANDSTOFFEN EN RICHTLIJNEN VOOR DE BEDIENING

RICHTLIJNEN VOOR MOBIELE/GEFABRICEERDE WONINGEN STAAN GEEN INSTALLATIE IN EEN SLAAPKAMER TOE.

HET VERBRANDEN VAN GEKLEURD PAPIER, KARTON, OPLOSMIDDELEN, AFVAL EN VUILNIS OF HET AANPASSEN VAN DE KACHEL VOOR EEN HOGER WARMTEVERMOGEN KAN SCHADE AAN DE KACHEL VEROORZAKEN EN KAN RESULTEREN IN BRAND. GEBRUIK ALLEEN GOEDGEKEURDE BRANDSTOFFEN EN VOLG ALLEEN DEZE RICHTLIJNEN VOOR DE BEDIENING.

DE STRUCTURELE INTEGRITEIT VAN DE VLOER, WAND EN HET PLAFOND/DAK VAN DE STACARAVAN MOET BEWAARD BLIJVEN.

DE KACHEL IS HEET TIJDENS HET GEBRUIK.
HOUD KINDEREN, KLEDING EN MEUBELS UIT DE BUURT.
CONTACT KAN HUIDVERBRANDING VEROORZAKEN.

WANNEER DEZE KAMERVERWARMER NIET CORRECT IS GEÏNSTALLEERD, KAN DIT EEN BRAND VEROORZAKEN. OM HET RISICO OP BRAND TE VERMINDEREN, VOLGT U DE INSTALLATIE-INSTRUCTIES. NEEM CONTACT OP MET DE PLAATSELIJKE BOUW- OF BRANDWEER VOOR MEER INFORMATIE OVER BEPERKINGEN EN EISEN VOOR INSTALLATIE-INSPECTIE IN UW REGIO.

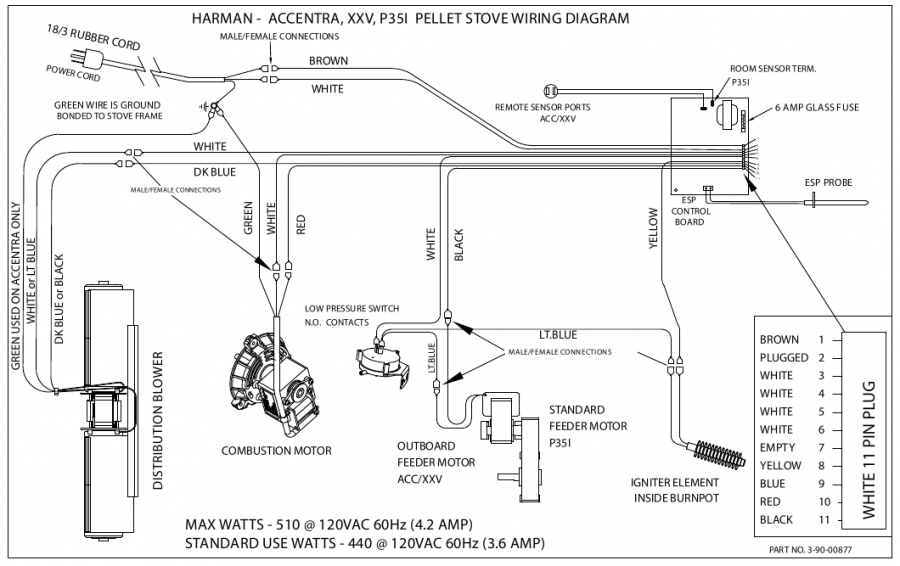

Bedradingsschema

352 Mountain House Road, Halifax, PA 17032 www.harmanstoves.com

Neem contact op met uw Harman^®-dealer als u vragen of opmerkingen heeft.

Voor de locatie van uw dichtstbijzijnde Harman^®-dealer kunt u terecht op www.harmanstoves.com.

Referenties

• Harman Stoves gebouwd volgens een standaard, niet een prijs | Smeden & Vlam

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Harman Accentra Handleiding

Beschikbare talen
