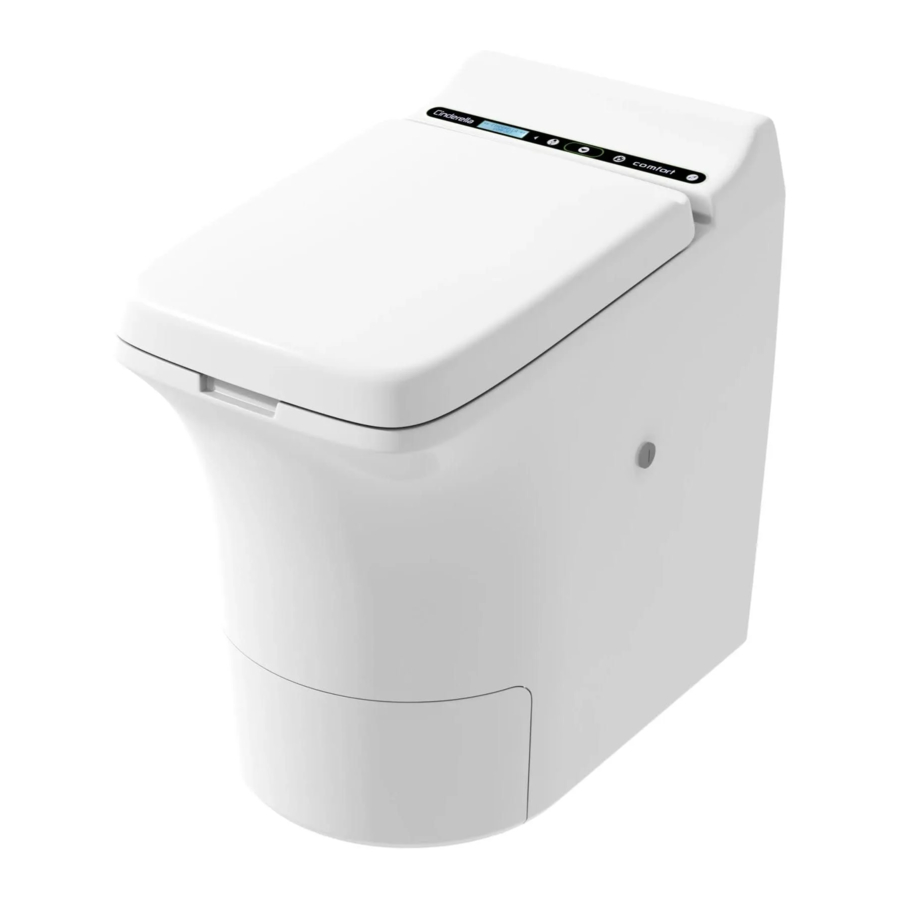

Cinderella COMFORT Handleiding

ALGEMENE SECTIE

INLEIDING

Het is essentieel om te zorgen voor een goede ventilatie in overeenstemming met de richtlijnen in deze handleiding om de functionaliteit van uw nieuwe Cinderella-toilet te garanderen. Een onjuiste installatie kan leiden tot storingen, slijtage en/of geuren en maakt de garantie ongeldig. Bij de installatie van het apparaat moeten de technische en administratieve voorschriften van het land waarin het is geïnstalleerd, worden nageleefd.

TOEPASSING VOLGENS DE VOORSCHRIFTEN

Dit apparaat is ontworpen om lichamelijke afvalproducten en kleine hygiëneproducten zoals toiletpapier en niet-alcoholische baby- of gezichtsdoekjes te verbranden. Dit apparaat mag niet worden geïnstalleerd in een mobiele of draagbare installatie zoals een stacaravan, recreatievoertuig of caravan.

HANDLEIDING VOOR BEDIENINGSINSTRUCTIES

Lees deze handleiding zorgvuldig door voor de installatie en het eerste gebruik. Bewaar deze instructies op een veilige plaats, zodat u ze indien nodig kunt raadplegen. Als u het product aan iemand anders doorgeeft, geef dan deze handleiding mee.
Deze instructies geven u de nodige begeleiding voor een correcte installatie, behandeling en onderhoud van het product. Het is belangrijk dat zowel de installateur als de gebruiker zich vertrouwd maken met de instructies in deze handleiding. De handleiding bevat ook informatie over professioneel onderhoud en alle noodzakelijke informatie voor service en reparaties.
Een digitale versie van dit document en verdere informatie is te vinden op www.cinderellaeco.com

Wanneer het Cinderella-toilet is geïnstalleerd, moet de minimale afstand tot brandbare constructies zijn: 50 mm vanaf de zijkanten, 50 mm vanaf de achterkant.

ALGEMENE VEILIGHEIDSINSTRUCTIES

Veiligheidsinstructie: Het niet naleven van deze instructie kan leiden tot dodelijk of ernstig letsel.

Veiligheidsinstructie: Het niet naleven van deze instructie kan leiden tot letsel.

Het niet naleven van deze instructie kan materiële schade veroorzaken en de werking van het product belemmeren.
OPMERKING! Aanvullende informatie voor de bediening van het product.

• Spuit geen spuitbussen in de buurt van dit apparaat terwijl het in werking is.
• Gebruik of bewaar geen ontvlambare materialen in of nabij dit apparaat.
• Plaats geen voorwerpen op of tegen dit apparaat.
• Wijzig dit apparaat niet.

• Gebruik het verbrandingstoilet niet als het zichtbaar beschadigd is.
• Als de stroomkabel van dit toilet beschadigd is, moet deze worden vervangen door de fabrikant, de klantenservice of een vergelijkbaar gekwalificeerd persoon om veiligheidsrisico's te voorkomen.
• Dit toilet mag alleen worden gerepareerd door gekwalificeerd personeel. Onvoldoende reparaties kunnen ernstige gevaren veroorzaken.
• Gebruik het toilet alleen met de spanning die op het typeplaatje op de achterkant van het toilet staat.

• Gevaar voor beknelling! Plaats uw hand niet op het scharnier of onder de toiletbril wanneer deze open is, aangezien er geen soft-close functie op het deksel en de bril zit.
• Maak de ascontainer niet leeg als deze heet is.
• Zorg er voor het activeren voor dat de voedingskabel en de stekker droog zijn.
• Gebruik dit apparaat niet voordat u alle instructies en veiligheidsregels in deze handleiding grondig hebt gelezen en volledig begrijpt. Bewaar deze handleiding en lees deze regelmatig door voor een veilige bediening en om mogelijke gebruikers van derden te instrueren.

• Houd het toilet tijdens het transport alleen vast aan de toiletbehuizing. Houd het toilet nooit vast aan het netsnoer, de voorklep, het deksel of de bril of de uitlaatopening.
• Gevaar voor oververhitting! Zorg altijd voor voldoende ventilatie, zodat de warmte en de uitstoot die tijdens de verbranding worden gegenereerd, uit de rookgasafvoer kunnen verdwijnen. Zorg voor een goede luchtstroom voor het systeem. Zorg altijd voor voldoende ventilatie in het toilet.
• Zorg ervoor dat het toilet voldoende ver verwijderd is van muren of andere objecten, zodat de lucht kan circuleren.

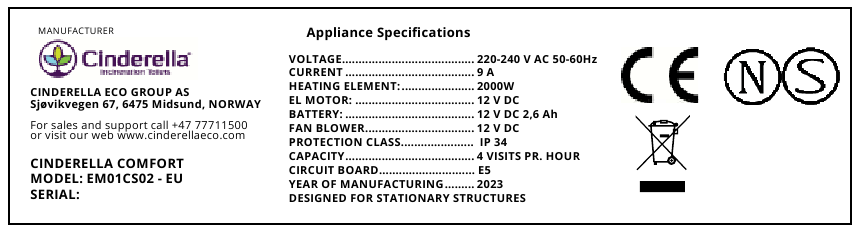

TYPEPLAAT VAN HET APPARAAT

De typeplaat van het apparaat bevindt zich op de achterplaat van het verbrandingstoilet. Op deze plaat kunt u de modelidentificatie, het serienummer, de toiletclassificaties en de ondersteuningsgegevens aflezen. U hebt deze gegevens nodig wanneer u contact opneemt met de klantenservice of bij het bestellen van reserveonderdelen.

CINDERELLA ONLINE

www.cinderellaeco.com

INSTALLATIE

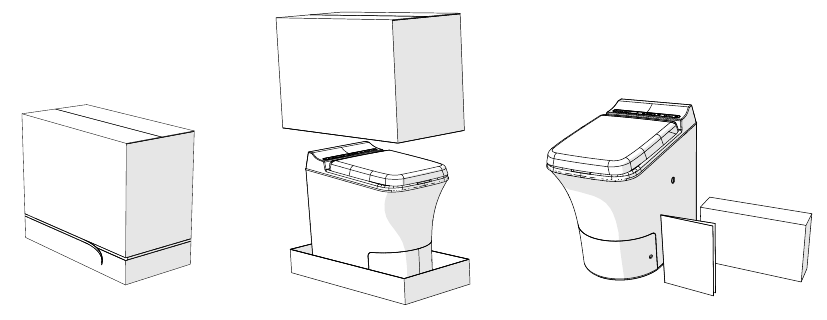

UW CINDERELLA VERBRANDINGSTOILET UITPAKKEN

INBEGREPEN ITEMS	AANTAL
Cinderella Comfort	1
Toiletzakken	100
Producthandleiding	1

LET OP! Gebruik bij het uitpakken van het Cinderella toilet de vooraf bevestigde strip aan de onderkant van de doos. Maak de strip rondom de doos los en til de doos op.

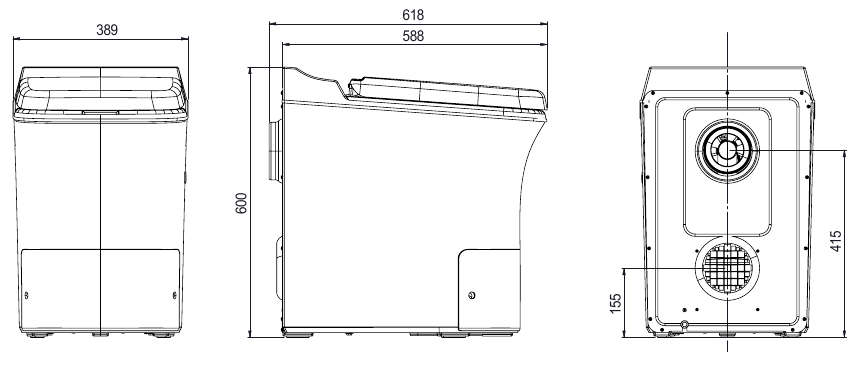

MEETSPECIFICATIES

Hoogte	600 mm	Ventilatiepijp buitendiameter	110 mm
Zithoogte	540 mm	Hoogte midden uitlaat	415 mm
Breedte	390 mm	Hoogte midden inlaat	155 mm
Diepte	590 mm	Gewicht	34 kg

ORIGINELE INSTALLATIEPAKKETTEN VOOR UW CINDERELLA TOILET

Cinderella Original isolatiekit Arctic: Cinderella heeft een speciaal ontworpen isolatiekit ontwikkeld die u een extra voordeel biedt bij installatie in koude omgevingen. Deze kit is speciaal ontworpen voor het Cinderella verbrandingstoilet en voegt een isolatielaag toe in de toiletschaal, die de ophoping van water en ijs op uw apparaat beperkt. Dit elimineert slijtage aan uw product en het interieur. Vraag uw dealer of bezoek onze homepage www.cinderellaeco.com voor meer informatie.

Cinderella Original installatiekit: We raden ten zeerste aan om de "Cinderella Original installatiekit" te gebruiken bij het installeren van uw apparaat. Deze complete set bevat de nodige onderdelen voor een ideale installatie, waardoor het verbrandingsproces en de functionaliteit van uw toilet worden geoptimaliseerd. Doos nr. 1 bevat een geoptimaliseerde rookgaskap en bocht, voor het verhogen van de systeemdoorstroming en de verbrandingsefficiëntie. Het bevat een stormkraag voor de inlaatlucht, evenals stangen en klemmen om de installatie van de leidingen te ondersteunen. Doos nr. 2 bevat 7 x 110 mm UV-gestabiliseerde PP-kwaliteit leidingen - voor het installeren van de inlaat- en uitlaatventilatie.

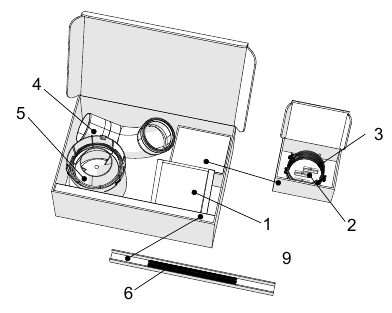

CINDERELLA ORIGINELE INSTALLATIEKIT, DOOS 1		AANTAL
1	Stormkraag	1
2	Wandmontagestang	3
3	Steunklem	3
4	Bocht, 87° met aftap	1
5	Rookgasafvoerkap	1
6	Draadstang	3

CINDERELLA ORIGINELE INSTALLATIEKIT, DOOS 2		AANTAL
1	Mannelijk-vrouwelijk 1015 mm rookgaspijp	5
2	Mannelijk-mannelijk 500 mm rookgaspijp	2

LET OP!

• Deze handleiding zal verder uitleggen en aantonen hoe u uw toilet optimaal kunt installeren, op basis van de onderdelen die zijn inbegrepen in de originele Cinderella installatiekit. Mocht u uw Cinderella apparaat willen installeren met andere dan onze originele leidingen en onderdelen, zorg er dan voor dat deze voldoen aan de specificaties die worden beschreven in de sectie "specificaties onderdelen en materialen".
• Om te garanderen dat uw Cinderella verbrandingstoilet goed functioneert, is het essentieel om te zorgen voor een goede ventilatie in overeenstemming met de richtlijnen in deze handleiding. Installaties die afwijken van de fabricagespecificaties of het gebruik van niet-geautoriseerde onderdelen bij de installatie van het apparaat veroorzaken storingen, slijtage of geuren en maken de garantie ongeldig.

INSTALLATIESPECIFICATIES

SPECIFICATIES ONDERDELEN EN MATERIALEN

ITEM	SPECIFICATIES
Ventilatiebuizen	Cinderella Comfort moet worden geïnstalleerd met buizen van 110 mm met een gladde binnenkant en een minimale binnendiameter van 102 mm. Het buismateriaal moet gespecificeerd zijn voor temperaturen boven 100 °C en bij voorkeur van een PP- of CPVC-type. We raden ten zeerste aan om de originele Cinderella PP-kwaliteitsbuizen te gebruiken.
Bocht (uitlaatlucht)	Cinderella Comfort moet worden geïnstalleerd met een gladde gebogen bocht die de luchtstroom zo min mogelijk beperkt. We raden ten zeerste aan om de originele Cinderella bocht van 87° met afvoer te gebruiken.
Rookgaskap	Cinderella Comfort moet worden geïnstalleerd met een rookgaskap die het binnendringen van regenwater voorkomt en die de luchtstroom zo min mogelijk beperkt. Windturbines of iets dergelijks mogen niet worden gebruikt bij het ventileren van het Cinderella verbrandingstoilet. We raden ten zeerste aan om de originele Cinderella rookgaskap te gebruiken.

LET OP!

• De binnenkant van de ventilatiepijp moet glad zijn en mag niet geprofileerd of gegroefd zijn.
• De bocht moet toegankelijk zijn wanneer deze is geïnstalleerd, zodat de afvoerpijp kan worden gespoeld en de uitlaatpijp kan worden gereinigd.
• Cinderella Comfort is bewezen voor gebruik in badkamers/natte ruimtes (IP 34 geclassificeerd), maar er mag geen water over de externe delen van het toilet worden gespat.
• Het toilet moet op een stevige en vlakke ondergrond worden geplaatst en uw Cinderella apparaat kan op een verwarmde vloer worden geïnstalleerd.

HET CINDERELLA VERBRANDINGSTOILETT INSTALLEREN
Het is essentieel om te zorgen voor een goede ventilatie in overeenstemming met de richtlijnen in deze handleiding om de functionaliteit van uw nieuwe Cinderella toilet te garanderen. Onjuiste installatie kan leiden tot storingen, slijtage of geuren en maakt de garantie ongeldig. Lees elke sectie zorgvuldig door voordat u begint met de installatie van het toilet. Zorg er altijd voor dat het werk wordt uitgevoerd door professionals in overeenstemming met de lokale regelgeving.

Het Cinderella Comfort toilet moet een eigen uitlaatluchtpijp hebben en het is niet toegestaan om Cinderella Comfort ventilatie te installeren met behulp van het volgende:

• Windturbine of iets dergelijks als vervanging voor de schoorsteenkap
• Flexibele buizen of pijpen.
• Pijpen met een binnendiameter van minder dan 102 mm.
• Andere bochten van 90° in aanvulling op de elleboogbocht.
• Gebruik nooit een gaasnet in de ventilatiepijp, omdat dit de luchtstroom in het systeem zal beperken.

• Bij de installatie van het apparaat moeten de technische en administratieve voorschriften van het land waarin het toilet is geïnstalleerd, worden nageleefd. We raden u aan om contact op te nemen met uw plaatselijke dealer voor het plannen en installeren van uw Cinderella toilet.
• Als de pijp het dakoppervlak perforeert, zorg er dan voor dat deze voldoet aan de bouwvoorschriften.

Controleer altijd, voordat u gaten boort, of u geen elektrische bedrading of waterleidingen doorboort.

DE UITLAATPIJPEN INSTALLEREN

DIAMETER VENTILATIEPIJP	UITLAATRICHTING	REFERENTIE	BOCHTEN	MAXIMALE PIJPLENGTE
110 mm	Horizontale rookgasafvoer	C	(Niet toegestaan)	1000 mm
110 mm	Verticale rookgasafvoer	A	Geen	6000 mm
110 mm	Verticale rookgasafvoer	B	2 x 45° bochten	5000 mm

LET OP! Het midden van de rookgasafvoer van het apparaat bevindt zich 415 mm boven de vloer.

LET OP! Houd er bij het aanpassen van de pijplengte rekening mee dat de pijp 35 mm in de rookgasafvoer van het apparaat steekt en moet worden meegerekend in de planning van uw installatie.

LET OP! Houd er bij het verticaal installeren van de pijp, recht omhoog vanaf het apparaat, rekening mee dat de minimale afstand van de muur tot het toilet 280 mm moet zijn.

LET OP! De originele Cinderella installatiekit bevat pijpen van 1015 mm die gebruikt moeten worden bij de uitlaatinstallatie, de pijpen worden geleverd met mof en pakking voor een eenvoudige installatie. Wanneer u de pijp op de buitenmuur installeert, moet u de pijp van buiten naar binnen invoeren.
LET OP! De rookgasafvoer van het apparaat is ontworpen voor het aansluiten van 110 mm PP-kwaliteit pijpen met een binnendiameter van minimaal 102 mm. De pijp moet 35 mm in de rookgasafvoer van het toilet steken. Gebruik geen overmatige kracht bij het aansluiten van de pijp, omdat dit het apparaat kan beschadigen.

LET OP!

• De pijp moet altijd verticaal boven het dak worden geïnstalleerd en minstens 600 mm boven het dakoppervlak uitsteken. Als de uitlaatluchtpijp moet worden ingesloten (bijvoorbeeld met metalen gevelbekleding), zorg er dan voor dat het uiteinde van de pijp minstens 400 mm boven de behuizing uitsteekt.
• Als het is geïnstalleerd op een plaats waar sneeuw zich waarschijnlijk ophoopt, kan het nodig zijn om de pijp verder uit te breiden en dienovereenkomstig vast te zetten.

LET OP! Cinderella levert een speciaal ontworpen "sifon" die op de bocht past die in de installatiekit wordt geleverd, dit item kan als accessoire worden gekocht bij elke Cinderella dealer. Als de installatie van binnenuit wordt gedaan, moet u de sifon op het bochtstuk aansluiten om te voorkomen dat condens en regenwater op de vloer terechtkomen. Het niet opvangen van de condensatie en het regelmatig legen ervan kan leiden tot schade aan de vloer.

DE HORIZONTALE INLAATPIJP INSTALLEREN
Het is belangrijk om ervoor te zorgen dat het toilet voldoende toegang heeft tot verse lucht, en we raden daarom altijd aan om de Cinderella Comfort te installeren met een daarvoor bestemde inlaatluchtaansluiting. Het toevoeren van verse lucht van buiten naar het apparaat is essentieel voor koeling, circulatie en de toevoer van zuurstof aan het verbrandingsproces. Als het toilet een beperkte toegang heeft tot lucht / zuurstof, zult u een slechte verbranding, een verminderde efficiëntie en mogelijk oververhitting van het apparaat ervaren. Slechte verbranding zal na verloop van tijd slijtage aan het product veroorzaken en uw garantie ongeldig maken.

BUITENDIAMETER INLAATPIJP	HOOGTE MIDDENPUNT INLAATPIJP	INLAATRICHTING	MAXIMALE PIJPLENGTE
110 mm	155 mm	Horizontaal	1000 mm

LET OP!

• De middenhoogte voor de inlaatluchtaansluiting is 155 mm vanaf de vloer.
• De originele Cinderella installatiekit bevat 2 x 500 mm pijpen die worden gebruikt voor de inlaatlucht en ventilatie en rookgaskap. Pas de lengte van de inlaat aan om aan de installatie te voldoen, houd er rekening mee dat de pijp 40 mm in de inlaataansluiting op het apparaat steekt.

LET OP! Zorg er bij het monteren van de stormkraag op de buitenmuur voor dat de pijp gelijk ligt met de stormbodem van de stormkraag. Verkeerde plaatsing kan leiden tot een beperkte luchtcirculatie, wat een slechte verbranding, een verminderde efficiëntie en mogelijk oververhitting van het apparaat veroorzaakt.

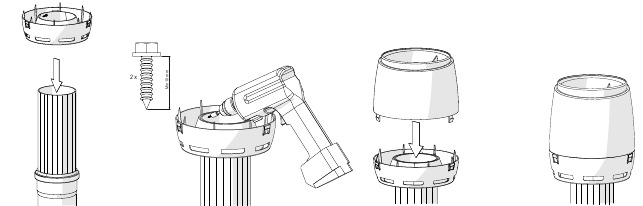

DE ORIGINELE CINDERELLA ROOKGASKAP INSTALLEREN
LET OP! De Cinderella originele installatiekit bevat een rookgaskap die is ontworpen voor een optimale doorstroming en een verhoogde productefficiëntie. Deze kap bestaat uit twee delen, waarbij het basisgedeelte met roestvrijstalen schroeven of lijm aan de pijpen kan worden bevestigd, dit voor een eenvoudige aansluiting en verwijdering voor onderhoud van de ventilatiepijpen. Gebruik de 500 mm pijp die is meegeleverd in de Cinderella installatiekit als het laatste deel van de ventilatiepijp, dit zal de aansluiting van de rookgaskap benutten.

ELEKTRISCHE SPECIFICATIES EN VEREISTEN

• Dit apparaat moet worden geïnstalleerd in overeenstemming met de nationale elektrische codes, evenals alle staats-, gemeentelijke en lokale codes.
• De juiste spanning, frequentie en stroomsterkte moeten aan het apparaat worden geleverd via een speciaal, geaard circuit dat wordt beschermd door een correct gedimensioneerde stroomonderbreker.
• De juiste spanning, frequentie en stroomsterkte staan vermeld in deze handleiding en op het typeplaatje op de achterkant van het toilet.

Stroomvereisten	INPUT	CURRENT	FUSE
	220V-240V AC	9 A	10 A
Stroomverbruik	STANDBY MODE		VERBRANDINGSMODUS
	0.5 W		2000 W
Aansluitpolariteit	KABELDOORSNEDE	KABELLENGTE	STEKKERTYPE
	1,5 mm²	2,3 m	Type F Schuko CEE 7

OPMERKING! Het toilet wordt geleverd met een 16 Ampère, 250 Volt, 2-polige 3-draads geaarde Type F schuko CEE 7/7-stekker. Om voldoende stroom aan de unit te leveren zoals geleverd, is een speciaal geaard circuit vereist, met minimaal 10 ampère beschikbaar vermogen bij 230 V AC.

• De aansluitkabel moet zo worden gelegd dat deze niet in contact komt met scherpe randen.
• Wijzigingen aan de interne elektrische installatie of de aansluitkabel moeten worden uitgevoerd door een professionele vakman of een vergelijkbaar gekwalificeerd persoon om veiligheidsrisico's te voorkomen.
• Het gebruik van stroomomvormers wordt niet aanbevolen voor uw Cinderella-product. Cinderella comfort heeft een maximaal stroomverbruik van 2000 W, dat gedurende perioden van langer dan een uur kan worden aangehouden. Stroomomvormers met een "piekverbruik" niveau van 2000 W zijn mogelijk niet in staat om dit vermogen te behouden en kunnen overbelast, beschadigd of onveilig worden als ze worden gebruikt met uw Cinderella Comfort.

CHECKLIST OM VOLLEDIGE INSTALLATIE TE VERIFIËREN

CONFORMITEIT	CONTROLEPUNTEN
	De aangesloten spanning is in overeenstemming met het typeplaatje van het apparaat
	De lengte van de rookgasafvoerpijp is geïnstalleerd volgens de specificaties van de fabrikant
	De rookgasafvoer bevindt zich op minimaal 600 mm van het dakoppervlak
	Er is een veilige afvoer "sifon" geïnstalleerd waar condensatie waarschijnlijk zal ophopen
	Het materiaal van de rookgasafvoerpijp is geïnstalleerd volgens de specificaties van de fabrikant
	De rookgaskap is geïnstalleerd volgens de specificaties van de fabrikant

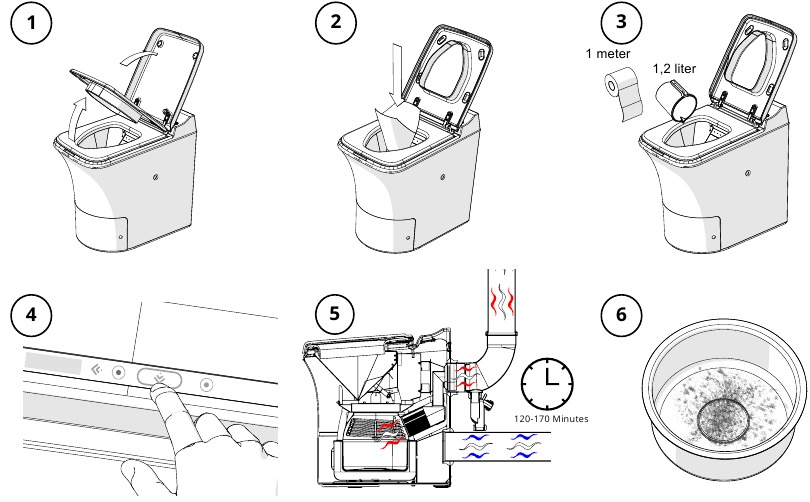

PRESTATIETEST OM DE SYSTEEMFUNCTIONALITEIT TE VERIFIËREN

Wanneer op de "Start" (Start) knop wordt gedrukt, wordt de verbrandingscyclus geactiveerd. De geschatte tijd voor de verificatietest is ongeveer 120 – 170 minuten. Het gele lampje brandt wanneer de verbranding bezig is, en de volledige test moet worden voltooid zonder foutmeldingen of systeemonderbrekingen. Het toilet moet afkoelen tot het punt waarop de ventilator is gestopt voordat de ascontainer kan worden verwijderd. De afkoelfase kan 60 – 90 minuten duren, afhankelijk van de omgevingstemperatuur. Het eindresultaat mag alleen fijn wit stof zijn. Alle eindresultaten die hiervan afwijken of een verbrandingstijd van meer dan 90 minuten kunnen wijzen op een beperking in de rookgasafvoer of een gebrek aan zuurstof. Controleer of de installatie in overeenstemming is met de fabricagespecificaties, die worden gepresenteerd in de INSTALLATIE SECTIE van deze handleiding.


De ascontainer wordt erg heet tijdens het verbranden. Verwijder de ascontainer pas als het toilet volledig is afgekoeld en de ventilator is gestopt.
OPMERKING! De prestatietest is ontworpen om te worden uitgevoerd wanneer het toilet niet is gebruikt. De resultaten kunnen variëren bij het uitvoeren van deze test op gebruikte toiletten.

GEBRUIKERSGEDEELTE

BEOOGD GEBRUIK EN BEHANDELING

Het Cinderella Comfort-toilet is bedoeld voor installatie en gebruik binnenshuis in recreatiewoningen, zoals hutten, tweede huizen, bijgebouwen, welzijnseenheden op locaties, boothuizen en zwembadhuizen. Het toilet is uitsluitend ontworpen voor het verbranden van lichamelijke afvalproducten en kleine hygiëneproducten, zoals tampons, maandverband en niet-alcoholische baby-, gezichts- en reinigingsdoekjes. Het gebruik van de Cinderella Comfort voor het verbranden van andere items vormt misbruik en maakt uw garantie ongeldig.
Stop de volgende items niet in het toilet:

• Overmatige hoeveelheden papier van welke aard dan ook
• Reinigingsmiddelen op basis van chloor
• Alcoholische reinigingsdoekjes
• Krant
• Papieren handdoeken

• Ontvlambare vloeistoffen of materialen
• Aanstekers
• Sigaretten of sigaren
• Benzine
• Alcoholische dranken of likeuren
• Alcohol of ontsmettingsalcohol

• Nagellakremover
• Aanstekerbenzine
• Lampolie/kerosine
• Aerosolcontainers
• Glazen of plastic flessen of containers enz.

ALGEMENE VEILIGHEID

!

• Gebruik het verbrandingstoilet niet als het zichtbaar beschadigd is.
• Als de aansluitkabel van het toilet beschadigd is, moet deze worden vervangen door de fabrikant, de klantenservice of een vergelijkbaar gekwalificeerd persoon om veiligheidsrisico's te voorkomen.
• Dit verbrandingstoilet mag alleen worden gerepareerd door gekwalificeerd personeel. Onbevoegde reparaties kunnen leiden tot aanzienlijk gevaar of schade aan het toilet.
• Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht.
• Gebruik geen explosieve stoffen of ontvlambare reinigingsmiddelen bij het onderhouden van het toilet.

• Het toilet is uitsluitend ontworpen voor het verbranden van lichamelijke afvalproducten en kleine hygiëneproducten, zoals tampons, maandverband en baby-, gezichts- en reinigingsdoekjes.
• Jonge kinderen moeten onder toezicht staan wanneer ze Cinderella-verbrandingstoiletten gebruiken.

VEILIGE BEDIENING

• De ascontainer in het toilet wordt erg heet wanneer het toilet in gebruik is. Zorg ervoor dat de veiligheidsafdekking op zijn plaats zit wanneer het toilet in gebruik is. Leeg de ascontainer pas als het toilet volledig is afgekoeld.
• De zitting heeft geen soft-close functie, pas op dat u uw handen of vingers niet beknelt bij het sluiten van de zitting of het deksel.

Gevaar voor slechte verbranding en oververhitting van het systeem!

• Gebruik altijd een nieuwe inlegzak bij gebruik van het toilet.
• Zorg altijd voor voldoende ventilatie, zodat de warmte die tijdens de werking wordt gegenereerd, kan worden afgevoerd.

VEILIGHEIDSFUNCTIES CINDERELLA COMFORT

• Het verbrandingsproces is inactief zolang het toiletdeksel open is. De verbranding start pas als de zitting en het deksel gesloten zijn.
• De klep naar de verbrandingskamer KAN NIET open blijven terwijl het toilet nog heet is (bijv. tijdens het schoonmaken). Dit is alleen mogelijk als het toilet is afgekoeld en de ventilator is gestopt.

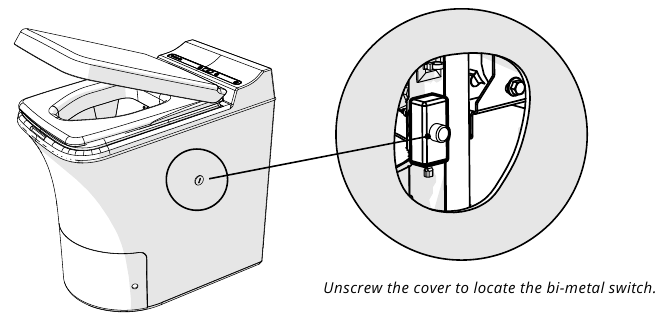

• Mocht er een ventilatieprobleem ontstaan en de interne temperatuur van het toilet stijgt tot meer dan 105 °C, dan wordt de verbranding onderbroken en wordt er een foutmelding en code weergegeven. Deze situatie vereist een handmatige reset om ervoor te zorgen dat het ventilatieprobleem is opgelost voordat het toilet weer kan worden gebruikt.
• Als de ascontainer na het legen niet goed is geplaatst, start de verbranding niet en wordt er een waarschuwingslampje en -bericht weergegeven.
• Als het klepmechanisme van de verbrandingskamer vastloopt of niet goed kan worden gesloten, start de verbranding niet en wordt er een foutmelding weergegeven.
• De slimme software van het Cinderella-verbrandingstoilet bewaakt de temperatuur tijdens de verbranding. Als er afwijkingen van het normale temperatuurbereik worden gedetecteerd, zal dit onmiddellijk leiden tot het stoppen van de verbranding en wordt er een foutmelding weergegeven.

BELANGRIJKE GEBRUIKERSINFORMATIE

LET OP!

• Vergeet niet om altijd een nieuwe inlegzak in de toiletpot te plaatsen voor gebruik, één inlegzak per bezoek
• Het toiletdeksel moet altijd gesloten zijn wanneer het toilet niet in gebruik is. De verbranding start of gaat pas verder als het deksel is gesloten.
• De verbrandingscyclus kan tot 180 minuten duren vanaf het meest recente bezoek.
• De ventilator blijft draaien totdat de verbranding is voltooid en de interne temperatuur van het toilet is teruggekeerd naar het normale bereik. De afkoelfase kan meer dan 120 minuten duren nadat de verbranding is voltooid, afhankelijk van de temperatuur van de lucht die voor de koeling wordt aangevoerd.
• Uw Cinderella-toilet kan op elk moment tijdens de verbrandings- of afkoelprocessen worden gebruikt. De verbranding wordt tijdens gebruik onderbroken. Zorg ervoor dat u het deksel sluit en op ''Start'' (Start) drukt na afloop van elk bezoek.

	Capaciteit 4 bezoeken per uur Het Cinderella Comfort-toilet is ontworpen om maximaal vier bezoeken per uur te verwerken. Om overbelasting te voorkomen, worden niet meer dan vier bezoeken per uur aanbevolen. Overbelasting van het toilet met veel bezoeken in korte tijd, zonder een verbrandingscyclus te voltooien, kan leiden tot geuren en lekkage en kan het toilet beschadigen.
	Leegfrequentie De totale vloeistofcapaciteit van de afvalcontainer van het systeem is 5 liter. De ascontainer moet regelmatig (één keer per week) worden geleegd voor de beste werking. Dit zorgt voor een efficiëntere verbranding en helpt de katalysator schoner te houden. Als uw ascontainer niet is verwijderd (door wekelijkse leegroutines), geeft uw Cinderella Comfort een bericht weer om de container te legen na 90 verbrandingscycli en worden verdere bezoeken vergrendeld als deze niet na 120 bezoeken is geleegd. We raden u aan om het toilet zo vaak mogelijk te legen om een betere verbrandingsefficiëntie en minder slijtage van het product te garanderen. Als u de ascontainer niet leegt wanneer deze vol is, kan dit schade aan het toilet veroorzaken en uw garantie ongeldig maken.
	Uw toilet voorbereiden op een lange periode van niet-gebruik In geval van langere perioden van niet-gebruik of risico op blikseminslag, moet de stekker uit het stopcontact worden gehaald om het toilet te beschermen tegen schade. NB! Het afval moet worden verbrand en het gele lampje moet worden uitgeschakeld voordat de stekker wordt losgekoppeld. Als er onverbrand afval in het toilet achterblijft, kan dit na verloop van tijd aanzienlijke schade veroorzaken. Het toilet moet droog worden bewaard en om de externe invloeden van temperatuurschommelingen en vocht te verminderen, kan het verstandig zijn om het toilet voor langere perioden van niet-gebruik van de leidingen los te koppelen. Vergeet niet om het toilet altijd opnieuw te installeren voor gebruik.
	Korte periode van verhoogd gebruik Mocht de situatie vereisen dat een ongewoon groot aantal gasten het toilet voor een korte periode gebruikt, volg dan deze tips: Leeg de ascontainer volledig voordat de gasten arriveren. Verwarm het toilet voor gebruik voor door het deksel te openen en te sluiten en vervolgens op de knop Start (Start) te drukken. Zorg ervoor dat gasten de instructie krijgen om een inlegzak te gebruiken en na elk bezoek op "Start" (Start) te drukken. Controleer regelmatig of het toiletdeksel gesloten is en het gele verbrandingslampje nog steeds brandt. Mogelijk moet u een of twee extra verbrandingscycli uitvoeren voordat u de ascontainer leegt om ervoor te zorgen dat het afval volledig is verbrand. Als het toegenomen gebruik meerdere dagen duurt, zorg er dan voor dat u de ascontainer vaak leegt, ongeveer om de twee dagen.

HET BEDIENINGSPANEEL

Het bedieningspaneel is uitgerust met een combinatie van licht-, geluids- en displayberichten die de best mogelijke gebruikerservaring zullen geven. Er zijn een aantal licht- en geluidscombinaties die de gebruiker informeren over de status van het systeem. Het is belangrijk dat alle gebruikers zich vóór gebruik grondig vertrouwd maken met deze signalen. Een overzicht van alle licht- en geluidssignalen is te vinden in de tabel met probleemoplossingen.

LET OP!

• Een groen lampje geeft aan dat het toilet is aangesloten op de stroomvoorziening. Wanneer alleen het groene lampje brandt, staat het toilet in stand-by en is het klaar voor gebruik.
• Een geel lampje geeft een lopend verbrandingsproces aan en brandt constant terwijl het toilet in de verbrandingsmodus staat
• Een rood lampje geeft een onderbreking aan en waarschuwt de gebruiker dat het toilet niet langer verbrandt of in stand-by staat.

Stand-by

Verbrandingsmodus

Systeem onderbroken

Uw taal selecteren
Houd de knop "Select language" (Taal selecteren) drie seconden ingedrukt totdat "Language" (Taal) op de eerste tekstregel wordt weergegeven. De huidige taal wordt op de tweede regel weergegeven. Druk herhaaldelijk op de knop "Select language" (Taal selecteren) totdat de gewenste taal wordt weergegeven. De nieuwe taal wordt enkele seconden nadat u op de knop hebt gedrukt opgeslagen en het toilet wordt weer in gebruik genomen.

Leegindicator
Uw Cinderella-apparaat geeft aan wanneer het tijd is om de ascontainer te legen. Het display toont ''EMPTY THE ASH CONTAINER" (LEEG DE ASCONTAINER) en u hoort drie korte pieptonen wanneer het toiletdeksel wordt geopend. Als deze niet binnen een bepaald aantal keren wordt geleegd, wordt het toilet vergrendeld. Op dit punt branden de gele, rode en groene lampjes constant en toont het display ''TOILET LOCKED CONTAINER FULL" (TOILET VERGRENDELD CONTAINER VOL). U hoort om de tien seconden drie korte pieptonen totdat de ascontainer is geleegd.

LET OP! De ascontainer is meestal maar halfvol wanneer u de indicatie krijgt om de as te legen, u moet de as nog steeds legen, omdat het vaak legen ervan de verbrandingsefficiëntie verbetert.

HET CINDERELLA COMFORT-TOILET GEBRUIKEN

1. Controleer of het groene lampje op het bedieningspaneel brandt, wat aangeeft dat het apparaat is ingeschakeld en klaar voor gebruik.


2. Til het toiletdeksel en de zitting op. Een rood lampje begint te knipperen. De ventilatieventilator start.


3. Plaats een inlegzak in de pot. Gebruik voor elk bezoek een nieuwe inlegzak.


4. Laat de zitting zakken. Het toilet is klaar voor gebruik.


5. Gebruik het toilet zoals gewoonlijk. Als er weinig afval wordt geproduceerd, kan het nuttig zijn om wat water in de pot te gieten om het gewicht te verhogen.


6. Sluit het toiletdeksel.


7. Druk op de knop "Start" (Start) om de inlegzak en de inhoud ervan in de verbrandingskamer te laten vallen. De verbranding begint zodra de klep is gesloten. Het toilet is nu klaar voor de volgende gebruiker.


8. Een constant geel lampje wordt weergegeven tijdens actieve verbranding. Het toilet kan op elk moment worden gebruikt. Dit zal de verbranding tijdelijk onderbreken. De verbrandingstijd kan variëren, afhankelijk van het aantal bezoeken en de hoeveelheid afval.

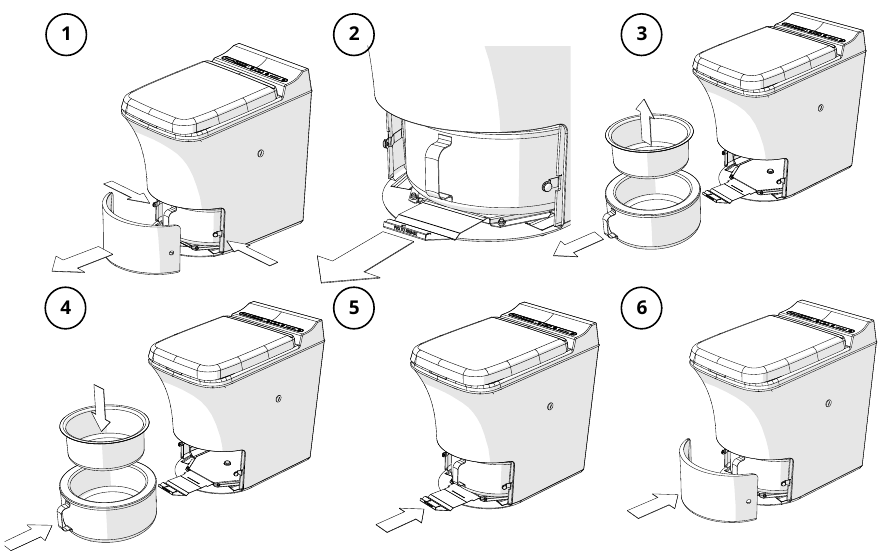

DE VOORSTE AFDEKKING EN ASCONTAINER BEDIENEN

Bedien de ascontainer alleen wanneer het toilet in de stand-bymodus staat en voldoende is afgekoeld.

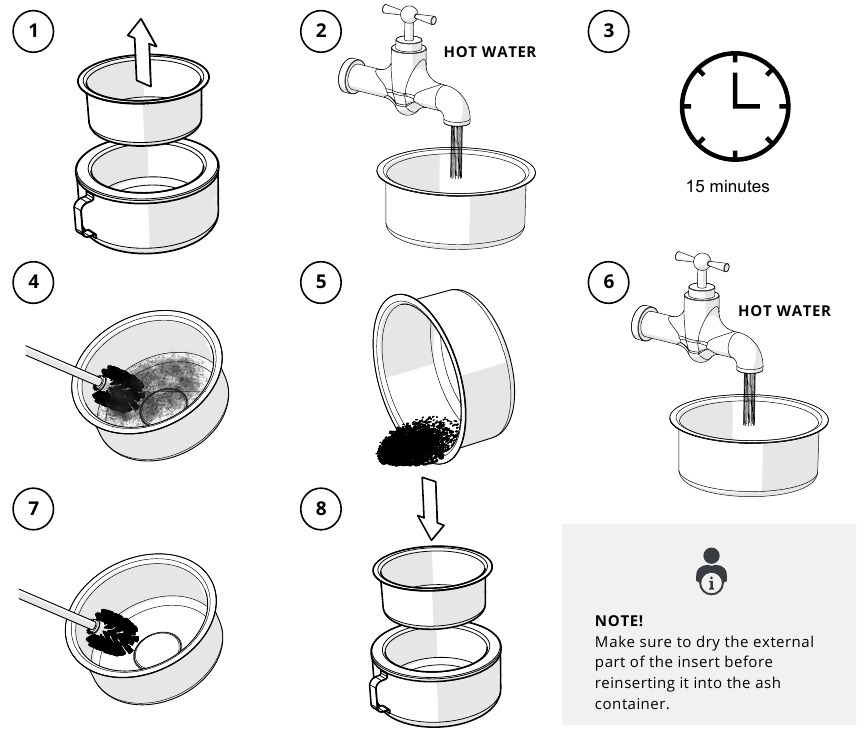

LET OP! Raadpleeg het onderhoudsgedeelte voor instructies met betrekking tot het reinigen en legen van de ascontainer.

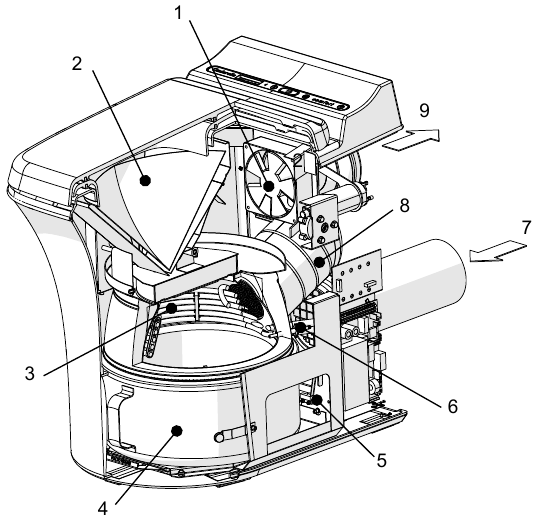

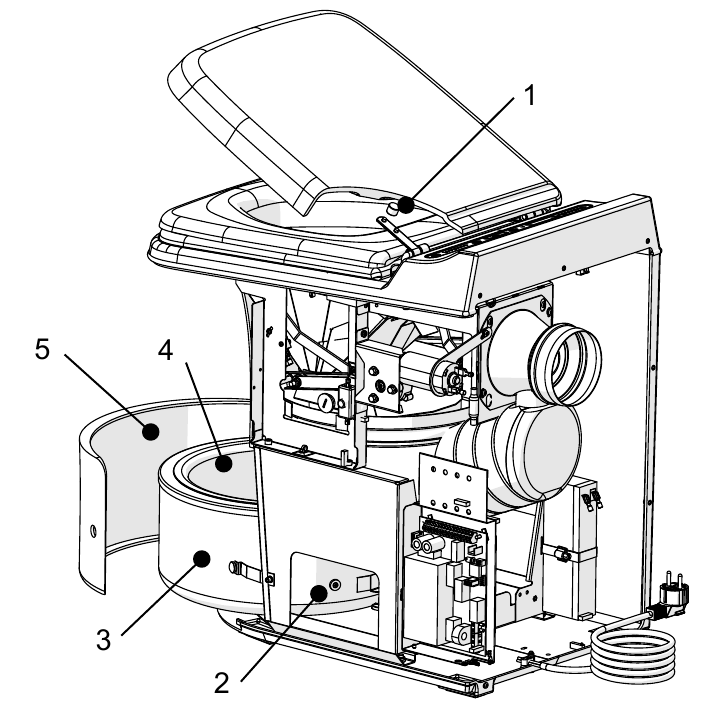

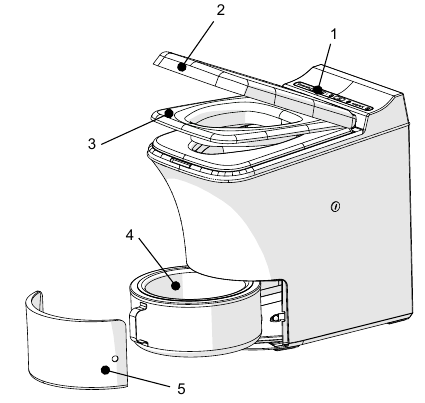

APPARAATORIËNTATIE

ID	ONDERDEELBESCHRIJVING
1	Bedieningspaneel met display
2	Deksel
3	Zitting
4	Inzetstuk voor ascontainer
5	Voorste afdekking
6	Ascontainer
7	Temperatuurveiligheid

ALGEMENE ONDERHOUDSINSTRUCTIES

Deze handleiding bevat zowel onderhoud dat door de klant kan worden uitgevoerd als onderhoud dat moet worden uitgevoerd door professionals met de nodige expertise en bevoegdheden.
Een goed werkend luchtcirculatiesysteem is essentieel om uw toilet goed te laten functioneren. Deeltjes die tijdens het verbrandingsproces ontstaan, kunnen na verloop van tijd de katalysator en de uitlaatpijp verstoppen. Het is belangrijk om deze elementen regelmatig te onderhouden om een goede werking te garanderen.
Om een optimale werking te garanderen en de levensduur van uw Cinderella Comfort apparaat te verlengen, moet u wat tijd vrijmaken voor preventief onderhoud. Goede onderhoudsroutines zorgen voor lagere bedrijfskosten en minder slijtage van het product. Wij raden onze klanten ten zeerste aan om regelmatig onderhoud uit te voeren, zoals hieronder wordt beschreven:

1. Maak het toilet regelmatig leeg. Baseer uw gebruik niet op de maximale limiet van het apparaat.
2. Maak de ascontainer en de inzet altijd schoon wanneer u deze leegt.
3. Voer altijd de stoomreiniging uit na elke doos komliners (500 keer gebruiken), bij voorkeur na elke keer dat u de ascontainer leegt en schoonmaakt.
4. Let altijd op de kenmerken van het eindresultaat bij het legen van het toilet. Afwijkingen in het eindresultaat kunnen wijzen op de noodzaak van onderhoud of service.

Zorg er voordat u onderhoud uitvoert altijd voor dat het toilet niet in de verbrandingsmodus staat en dat het toilet voldoende is afgekoeld.

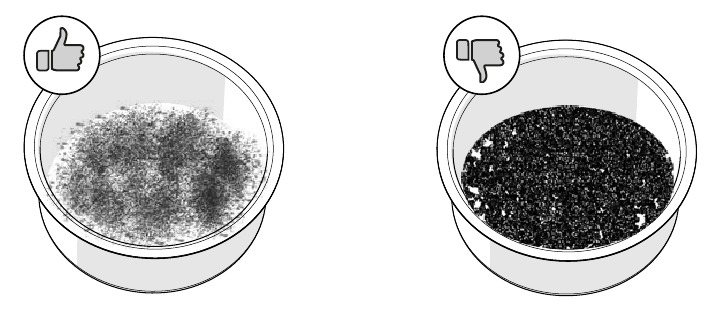

KENMERKEN VAN HET EINDPRODUCT

Het restafval, of "as", bestaat uit pathologische resten, zouten en mineralen, en zal daarom vaak worden ervaren als hard en gekristalliseerd. Er mogen geen zichtbare sporen van papier of schilferige lagen van onverbrand afval zijn. De as moet een combinatie zijn van witte en donkere grijstinten. Als er bij het legen van het toilet grotere hoeveelheden zwart onverbrand afval, vocht of papier aanwezig zijn, start dan een extra verbranding zonder papier of water toe te voegen. Wanneer de verbranding is voltooid, leegt u de ascontainer en voert u de onderhoudsprocedures uit zoals beschreven in deze handleiding.

LET OP! De resterende as is steriel en bevat geen bacteriën of ziekteverwekkers. Het wordt aanbevolen om de resterende as als afval weg te gooien. Houd er rekening mee dat in sommige landen beperkingen kunnen gelden. Zorg ervoor dat u zich vertrouwd maakt met de lokale regels en deze naleeft.

ONDERHOUD

DE ASCONTAINER LEGEN EN REINIGEN

• Gebruik geen scherpe hulpmiddelen of voorwerpen bij het reinigen van de ascontainerinzet, omdat dit de inzet zal beschadigen en de levensduur ervan zal verkorten.

LET OP!

• Om de functionaliteit van uw toilet zo goed mogelijk te behouden, raden wij u aan om de procedure "stoomreiniging" uit te voeren telkens wanneer u de inzet leegt en wast. Dit voorkomt mogelijke ophoping van teer en ongewenste afzettingen in de katalysator en het uitlaatsysteem van het toilet.
• Zorg er bij het legen van het toilet voor dat de netstroom is aangesloten. Als u het apparaat zonder stroom leegt, kan het systeem de gebruiksindicator niet resetten.
• Het is beter om de as zo vaak mogelijk te legen voor een betere verbrandingsefficiëntie.

DE KATALYSATOR STOOMREINIGEN
Aanbevolen frequentie: Bij het legen van de ascontainer of ten minste om de 500 keer dat het toilet is gebruikt.

1. Zorg ervoor dat het toilet koud is en dat de ascontainer is geleegd en schoongemaakt.

2. Verwijder de voorkant en maak de ascontainer los


3. Giet ongeveer 1 liter schoon water in de toiletinzet

4. Plaats de ascontainer voorzichtig terug zonder water te morsen en bevestig de voorkant.

5. Til de deksel op en controleer of de ventilator begint te draaien.

6. Druk op "Start" (Start) om een verbrandingscyclus te starten.

7. Het water begint te koken en de stoom verwijdert vuil uit de katalysator. Deze systeemreiniging duurt normaal gesproken 60-80 minuten.


LET OP! Gebruik het toilet niet tijdens de onderhoudsprocedure, omdat dit de werking van de reiniging zal belemmeren. Het toilet kan worden gebruikt wanneer het toilet terugkeert naar de stand-bymodus.

DE KOM REINIGEN
Aanbevolen frequentie: indien nodig voor de reinheid en bij het legen van de ascontainer. Om de kom schoon te maken:

1. Open de toiletdeksel.

2. Houd de knop "Start" (Start) drie seconden ingedrukt om de klep naar de wasstand te openen.

3. Gebruik indien nodig vochtig papier, water en een mild schoonmaakmiddel. Laat het papier in de kom vallen en sluit de deksel.


• Gebruik geen brandbare reinigingsmiddelen om de kom schoon te maken.
• Sommige metalen randen kunnen scherp zijn
• Het toilet moet zijn afgekoeld en in de stand-bymodus staan voordat de kom wordt schoongemaakt.

Gebruik geen reinigingsmiddelen op basis van chloor om de kom schoon te maken. Chloor is uiterst schadelijk voor de katalysator en kan, indien in het toilet gegoten, een storing veroorzaken.

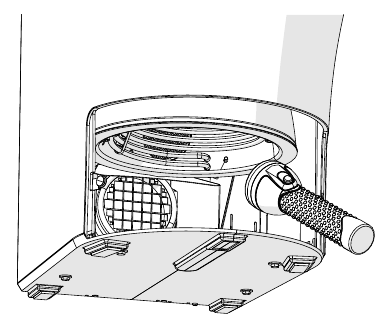

DE KATALYSATOR INSPECTEREN
Aanbevolen frequentie: Om de 500 keer dat het toilet is gebruikt.
De katalysator is de primaire luchtkoker tussen de verbrandingskamer en de rookgasafvoer van het apparaat. Ophoping van deeltjes in de katalysator vermindert het debiet en de efficiëntie van het toilet en kan de oorzaak zijn van een slechte geur. Het is daarom belangrijk om ervoor te zorgen dat de katalysator te allen tijde open is. Elke verandering in de verbrandingstijd, verbrandingsefficiëntie of geur kan te wijten zijn aan dichte katalytische omzetting. De beste methode om de katalysator eenvoudig te reinigen, is door "stoomreiniging" uit te voeren, zoals beschreven in het gedeelte DE KATALYSATOR STOOMREINIGEN. U kunt ook de voorkant van de katalysator inspecteren door de ascontainer te verwijderen en de verbrandingskamer van binnenuit te verlichten. Eventuele achtergebleven deeltjes of geuren die na het stoomreinigen aanhouden, moeten worden verwijderd door de katalysator met heet water te spoelen.
LET OP! Duidelijke tekenen van corrosie of vervorming van de katalysator geven aan dat de katalysator moet worden vervangen. Neem contact op met uw plaatselijke serviceprovider om een servicebeurt te regelen.

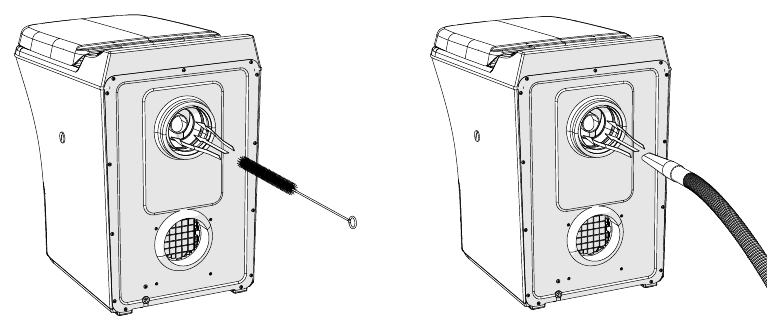

DE ROOKGASAFVOER VAN HET APPARAAT REINIGEN
Aanbevolen frequentie: ten minste om de 500 keer dat het toilet is gebruikt.

1. Het apparaat moet worden losgekoppeld van de rookgasafvoer en de stroombron.
2. Reinig de rookgasafvoer met een flexibele borstel. Het is belangrijk dat u zowel de uitlaatpijp als de omliggende venturi helemaal tot aan de ventilatorbladen reinigt, om voldoende luchtstroom te krijgen.
3. Verwijder de ascontainer en verwijder eventueel vuil uit de container.
4. Gebruik een stofzuiger om het resterende vuil in de uitlaatpijp en de katalysator te verwijderen.
5. Sluit het apparaat weer aan op de rookgasafvoer en de stroomvoorziening.
6. Plaats de ascontainer en de voorkant terug.
7. Het wordt aanbevolen om na het onderhoud aan de rookgasafvoer een stoomreiniging uit te voeren.

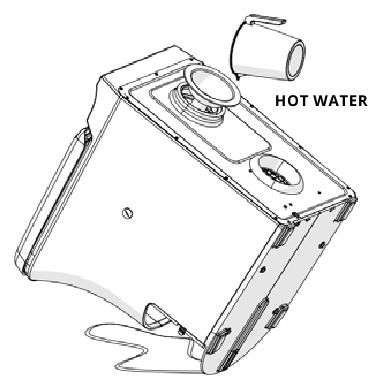

DE KATALYSATOR SPOELEN MET HEET WATER
Aanbevolen frequentie: ten minste om de 500 keer dat het toilet is gebruikt. Het spoelen van de katalysator met water kan nodig zijn in situaties waarin stoomreiniging de deeltjes of slechte geuren niet verwijdert. Deze procedure vereist zwaar tillen en een voorziening waar het morsen van water acceptabel is. Zorg ervoor dat u stappen 1-7 uitvoert in de procedure "De rookgasafvoer van het apparaat reinigen" en volg de stappen als volgt:

1. Plaats het toilet op een plek waar het geen probleem is om water te morsen, bijvoorbeeld waar een geschikte afvoer is, buiten of in een bad. Gebruik de speciaal ontworpen Cinderella trechter, of een trechter die in de rookgasafvoer past. Kantel het toilet iets naar voren en giet 2-3 liter heet water door de rookgasafvoer en de katalysator. Het overtollige water moet aan het einde van het spoelproces schoon zijn. Gebruik indien nodig meer water om het systeem goed te reinigen.
2. Herhaal stap 1 4-5 keer totdat het water schoon is en er geen kristallen of andere obstructies meer te zien zijn bij het inspecteren van de katalysator.
3. Sluit het apparaat weer aan op de rookgasafvoer en de stroomvoorziening.
4. Plaats de ascontainer en de voorkant terug.
5. Voer de prestatietest uit.

LET OP! Inspecteer de katalysator en voer een stoomreiniging uit voordat u het apparaat loskoppelt en het systeem met heet water spoelt. Als de katalysator nog steeds verstopt is of er nog steeds een geur merkbaar is tijdens het verbranden, voer dan de systeemspoeling uit.

Het is aan te raden om deze handeling met z'n tweeën uit te voeren, waarbij de ene het toilet vasthoudt terwijl de andere de katalysator spoelt.

PROBLEEMOPLOSSING EN FAQ

Onderhoud moet worden uitgevoerd in overeenstemming met alle staats-, gemeentelijke en lokale voorschriften. Als u niet zeker bent van de voorschriften in uw omgeving, neem dan contact op met uw dichtstbijzijnde dealer of servicevertegenwoordiger voor verdere instructies. De stroom moet worden losgekoppeld bij het uitvoeren van alle service en onderhoud aan het toilet.

Online module voor probleemoplossing
De geluids- en lichtsignalen op het bedieningspaneel van het toilet geven de operationele status van het toilet aan. Uitvaltijd en storingen in het toilet worden gemeld met verschillende geluids- en lichtsignalen zoals beschreven in de sectie PROBLEEMOPLOSSINGSTABEL in deze handleiding. We hebben de meest voorkomende fouten / problemen verzameld in een online probleemoplosser, zodat u gemakkelijk antwoorden kunt krijgen op wat er mis is met uw toilet en suggesties krijgt over hoe u het probleem zelf kunt oplossen.

Het toiletsysteem resetten
Tijdens het reinigen en oplossen van problemen kan het soms nuttig zijn om de elektronica te resetten. U kunt dit doen door op de knop "Start" (Start) te drukken. Dit zorgt ervoor dat er een korte pieptoon klinkt. Houd de knop ongeveer acht seconden ingedrukt totdat u een lange pieptoon hoort en laat de knop vervolgens los.

Foutmeldingen
Wanneer er lampjes knipperen, moet u de reden opzoeken en het probleem verhelpen voordat u het toilet gebruikt. U moet onmiddellijk actie ondernemen in geval van onregelmatigheden zoals geuren, slechte verbranding of systeemfouten, om schade en onnodige reparatiekosten te voorkomen.

Geactiveerde bimetaalthermostaat
De bimetaalthermostaat wordt geactiveerd als de interne temperatuur in het toilet te hoog is. Dit gebeurt normaal gesproken als er een gebrek is aan luchtstroom of een beperking in het inlaat- of uitlaatgedeelte van de installatie. Het is daarom belangrijk dat u controleert of de inlaatlucht in overeenstemming is met de specificaties en dat de rookgasafvoer open en vrij van obstakels is. Controleer de katalysator visueel en voer de stoomreinigingsprocedure uit.

Tijdens een stroomstoring
Als er tijdens een stroomstoring een verbrandingsproces bezig is, kunt u tijdelijk geuren uit het toilet en rook en geuren uit de rookgasafvoer buiten ervaren. De ventilator werkt op batterijvermogen totdat deze is afgekoeld. Omdat de verbranding niet automatisch opnieuw start wanneer de netstroom terugkeert, moet u handmatig een nieuwe verbrandingscyclus starten. Als de stroomstoring naar verwachting langer dan twee uur duurt, is het belangrijk dat u eventueel afval uit het toilet verwijdert, omdat dit het toilet kan beschadigen als het daar langere tijd blijft liggen. Gebruik het toilet nooit tijdens een stroomstoring.

Geuren in de kamer
Geuren kunnen verschillende oorzaken hebben:

1. Het niet gebruiken van een komvoering elke keer dat het toilet wordt gebruikt of onjuist gebruik van de voering.
2. De luchtstroom kan geblokkeerd zijn. Inspecteer de rookgasafvoer en de eindkap van de rookgasafvoer.
3. Controleer of de installatie is uitgevoerd in overeenstemming met de installatiehandleiding. Te veel vernauwing in de rookgasafvoer kan tegendruk veroorzaken en geuren binnen veroorzaken.
4. De uitlaatpijp kan verstopt zijn.
5. De katalysator kan verstopt zijn.
6. De uitlaatpijp is niet goed bevestigd aan het toilet.

Geuren buiten
De oorzaken kunnen hetzelfde zijn als voor in de kamer, of:

1. De katalysator heeft de bedrijfstemperatuur niet bereikt. Wanneer het toilet koud is, kan het enkele minuten duren voordat de katalysator de temperatuur bereikt waarop hij goed begint te functioneren.
2. De katalysator kan gecorrodeerd of vervormd zijn. Neem contact op met uw serviceprovider.

Stroomstoten
Als het apparaat een stroomstoot ervaart, bijvoorbeeld tijdens een onweersbui, wordt het apparaat automatisch gereset en moet er handmatig een nieuwe verbranding worden gestart.

PROBLEEMOPLOSSINGSTABEL

FOUT	DISPLAYMELDING	ROOD LAMPJE	GEEL LAMPJE	GROEN LAMPJE	GELUID	ACTIES
Ascontainer moet worden geleegd	Leeg de ascontainer	KNIPPERT Afwisselend	KNIPPERT Afwisselend	BRANDT CONSTANT	3 PIEPJES	Verwijder en leeg de ascontainer * Toilet moet op stroom zijn aangesloten.
Ascontainer moet worden geleegd. Toilet vergrendeld	Toilet vergrendeld container vol	BRANDT CONSTANT	BRANDT CONSTANT	BRANDT CONSTANT	3 PIEPJES OM DE 10 SECONDEN	Verwijder en leeg de ascontainer * Toilet moet op stroom zijn aangesloten.
Geen stroom		UIT	UIT	UIT		Zorg ervoor dat het toilet is aangesloten op stroom, 230V AC
Ventilatiefout	Fout ventilator	KNIPPERT	UIT	KNIPPERT	10 PIEPJES	Controleer de ventilator op obstructies en zorg ervoor dat de ventilator goed draait. Reset toilet (houd "Start" (Start) ingedrukt). Open deksel totdat het rode lampje knippert, sluit deksel en druk op "Start" (Start). Als de fout aanhoudt, neem dan contact op met de ondersteuning
Defect luikmechanisme	Fout luikmechanisme	KNIPPERT	UIT	BRANDT CONSTANT	10 PIEPJES	Als het toilet warm is, reset dan het toilet Open deksel totdat het rode lampje knippert, sluit deksel en druk op "Start" (Start) Als dit niet lukt, reset dan het toilet, plaats een komvoering en giet 3 kopjes water in de voering, sluit deksel en druk op "Start" (Start) Als dit niet lukt, wacht dan tot het toilet is afgekoeld (ventilator is gestopt) Start het toilet opnieuw op en open deksel wanneer het luik opengaat, verwijder vastzittende items handmatig. Als het probleem aanhoudt, neem dan contact op met de ondersteuning
Ascontainer niet in de juiste positie	Ascontainer niet in de juiste positie	KNIPPERT	KNIPPERT	BRANDT CONSTANT	3 PIEPJES	Pas de positie van de ascontainer aan, draai naar de linkerkant Controleer of de stopstift op de container intact is Controleer visueel de staat van de magneet op de container. Als het probleem aanhoudt, neem dan contact op met de ondersteuning
Verwarmingscircuit onderbroken	Fout verwarmingscircuit	UIT	KNIPPERT	BRANDT CONSTANT	CONTINU PIEPEN	Reset het toilet. Controleer de bimetaalthermostaat aan de rechterkant van het toilet. Schroef de grijze stekker los en druk met uw vinger op de zekering binnenin: gebruik geen scherpe voorwerpen Als de zekering is geactiveerd, hoort u een klik. Als de zekering niet het probleem was, start het toilet dan opnieuw op en probeer het toilet te starten. Herhaal dit een paar keer. Als het probleem aanhoudt, neem dan contact op met de ondersteuning
Toiletafdekkingssensor is geactiveerd	Deksel is open	KNIPPERT	UIT	BRANDT CONSTANT	GEEN	Controleer de magneet die zich in de toiletafdekking bevindt en sluit deksel. Als het probleem aanhoudt, neem dan contact op met de ondersteuning.
Defecte temperatuursensor	Fout tempsensor	UIT	KNIPPERT	KNIPPERT	CONTINU PIEPEN	Reset toilet Open deksel totdat het rode lampje knippert, sluit deksel en druk op "Start" (Start) Als de storing aanhoudt, neem dan contact op met de ondersteuning
Onleesbaar / geen displaymelding	Onleesbaar / leeg scherm					Haal de stekker van het toilet uit het stopcontact en wacht 5 minuten Steek de stekker van het toilet in het stopcontact en start het toilet opnieuw op Als het probleem aanhoudt, neem dan contact op met de ondersteuning

LET OP! Cinderella heeft een digitale module voor probleemoplossing ontwikkeld die te vinden is op onze website. Deze module zal werken als een gids en aanvulling op de tabel voor probleemoplossing. Ga naar www.cinderellaeco.com

REPARATIES EN RESERVEONDERDELEN

LIJST MET RESERVEONDERDELEN

ID	ONDERDEELOMSCHRIJVING	ART. NR
1	Magneet 14x10 mm	100433
2	Magneet 14x7 mm	100065
3	Ascontainer	100715
4	Ascontainerinzetstuk	100014
5	Voorcover	100077

OVERZICHT APPARAATPROCES

Het Cinderella-apparaat is ontworpen volgens faalveilige principes. In het geval van een defect aan een onderdeel of defecte stuursignalen, gaat het toilet in "veiligheidsmodus". Dit betekent dat het apparaat geen verbranding kan starten en dat er foutmeldingen op het display verschijnen, zodat alle component- en/of signaalfouten die kunnen optreden in het systeem zijn beveiligd
Het apparaat is uitgerust met hallsensoren die zowel het deksel als de ascontainer aansturen. Deze sensoren zijn normaal open en worden geactiveerd wanneer ze in contact komen met de magneet(en) die aan de buitenkant van de container en aan de binnenkant van het toiletafdeksel zijn gemonteerd.
Wanneer het deksel wordt geopend, start de axiale ventilator om het systeem te ventileren. Na elk gebruik wordt de verbranding geactiveerd door op de knop op het bedieningspaneel te drukken. De komvoering met de afvalinhoud wordt vanuit de toiletpot in de verbrandingskamer gedropt, waar deze veilig bij een hoge temperatuur wordt verbrand.
Het luikmechanisme wordt aangestuurd door twee microschakelaars, één gemonteerd aan de bovenkant van het toiletframe om te controleren of het luik zich in de gewenste "open" positie bevindt, en één gemonteerd aan de onderste voorkant van het apparaat om ervoor te zorgen dat het luik zich in een veilige, afgesloten positie bevindt.
Tijdens de verbranding levert de lucht die het apparaat wordt ingevoerd de zuurstof die nodig is voor een goede verbranding. De uitlaatopening voert overtollige warmte af. Alle dampen en gassen worden verwerkt via een door warmte geactiveerde platina katalysator om de uitstoot en geuren te verminderen.
De temperatuur in de verbrandingskamer wordt nauwlettend in de gaten gehouden door de thermokoppel die in de kamer is gemonteerd, de temperatuur in het toilet wordt beveiligd door de bimetaalthermostaat die op het interieurframe van het toilet is gemonteerd.
Het verbrandingsproces kan 40 – 180 minuten duren en wordt automatisch aangestuurd door de sensortechnologie van het apparaat. Het toilet kan op elk moment tijdens de verbranding worden gebruikt. Het verbrandingsproces wordt gepauzeerd wanneer het deksel wordt geopend en automatisch opnieuw geactiveerd wanneer het deksel wordt gesloten. Er zijn tal van veiligheidsmaatregelen om een veilige werking te garanderen. Zie het gedeelte VEILIGHEIDSFUNCTIES CINDERELLA COMFORT van deze handleiding.

TECHNISCHE ORIËNTATIE

ID	ONDERDEELOMSCHRIJVING
1	Axiale ventilator
2	Voering in de kom geplaatst
3	Verwarmingselement
4	Ascontainer
5	Hallsensor
6	Thermokoppel
7	Inlaatlucht
8	Katalysator
9	Uitlaatlucht

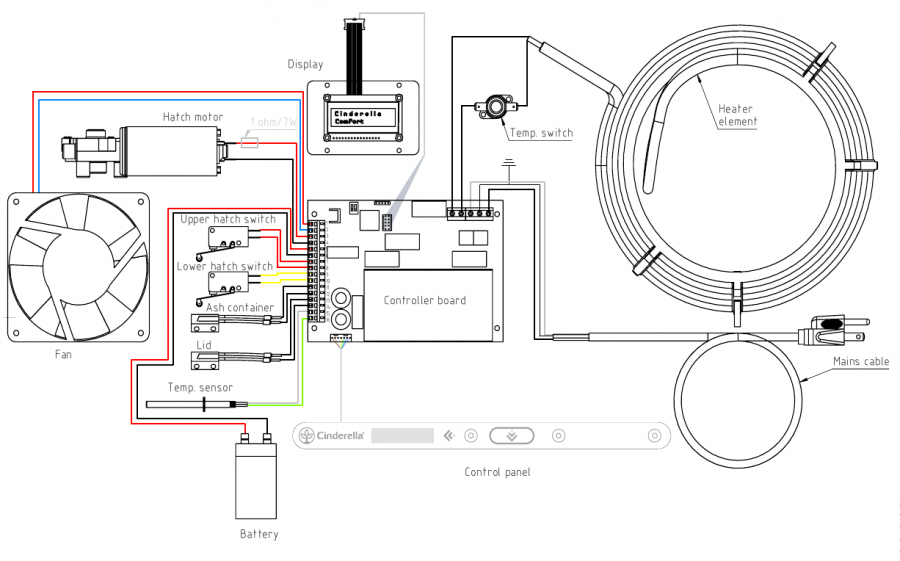

BEDRADINGSDIAGRAM

Referenties

• Cinderella Incineration toilets – Cinderella Eco Sales AS

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Cinderella COMFORT Handleiding

Beschikbare talen
