Asus ZenWiFi XD4 Plus Handleiding

Hardware-uitleg

1. Steek de adapter in de DCIN-poort.
2. De stroom-LED gaat branden als je hardware klaar is.

XD4 Plus Overzicht

• WAN/LAN-poort
  Verbind je modem met deze poort met een netwerkkabel.
• LAN-poort
  Verbind je pc met een LAN-poort met een netwerkkabel.

Voor de installatie

Voorbereiding op het instellen van een AiMesh wifi-systeem

1. Zoek drie ZenWiFi XD4 Plus en zet ze aan.
2. Gebruik een netwerkkabel om je modem aan te sluiten op de WAN-poort van een XD4 Plus. Deze ZenWiFi XD4 Plus wordt de AiMesh-router en de andere twee ZenWiFi XD4 Plus worden de AiMesh-nodes.
3. De LED wordt continu blauw om aan te geven dat ZenWiFi XD4 Plus klaar is voor de installatie.


Specificaties

ASUS Router-app

Download de gratis ASUS Router APP om je router(s) in te stellen en te beheren.

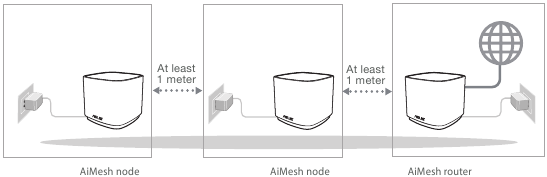

AiMesh-installatiestappen

1. Voorbereiden
   Plaats je AiMesh-router en -nodes tijdens de installatie in dezelfde ruimte, minstens 1 meter van elkaar.
2. AiMesh-node
   Houd je AiMesh-nodes ingeschakeld en stand-by voor de AiMesh-systeeminstellingen.
3. De ASUS Router APP starten
   Start de ASUS Router APP en volg de instructies op het scherm om de AiMesh-installatie te voltooien.

Probleemoplossing

Als je AiMesh-router geen AiMesh-nodes in de buurt kan vinden of de synchronisatie mislukt, controleer dan het volgende en probeer het opnieuw.

1. Plaats je AiMesh-nodes idealiter dichter bij de AiMesh-router. Zorg ervoor dat ze zich binnen 3 meter bevinden.
2. Je AiMesh-nodes zijn ingeschakeld.

Verplaatsing

DE BESTE PRESTATIES

Plaats de AiMesh-router en -node op de beste plek.

Continu blauw:
Je ZenWiFi XD4 Plus is klaar voor de installatie.

Continu wit:
Je ZenWiFi XD4 Plus is online en werkt goed.

Continu geel:
Het signaal tussen je ZenWiFi XD4 Plus router en de node is zwak.

Continu rood:
Je ZenWiFi XD4 Plus-router heeft geen internetverbinding. / Je node is losgekoppeld van de router.

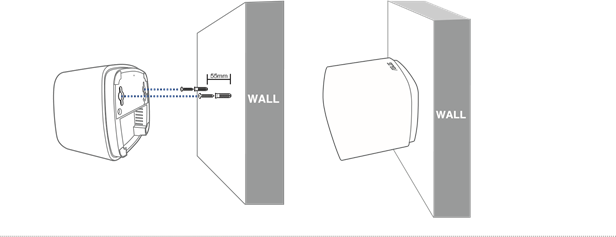

De ZenWiFi XD4 Plus aan de muur bevestigen

Je kunt het apparaat installeren met het ASUS-logo naar boven of naar beneden, afhankelijk van de plaatsing van je modem.
Installeer deze apparatuur NIET aan het plafond en monteer deze niet hoger dan 2 meter.

OPMERKING: Het wordt aanbevolen om de meegeleverde pluggen en schroeven te gebruiken.

FAQ

VEELGESTELDE VRAGEN

V1: Ondersteunt de AiMesh-router de Access Point-modus?

A: Ja. Je kunt ervoor kiezen om de AiMesh-router in te stellen als routermodus of access point-modus. Ga naar de web-GUI (http://router.asus.com) en ga naar de pagina Administration (Beheer) > Operation Mode (Werkingsmodus).

V2: Kan ik een bekabelde verbinding instellen tussen AiMesh-routers (Ethernet backhaul)?

A: Ja. Het AiMesh-systeem ondersteunt zowel een draadloze als een bekabelde verbinding tussen de AiMesh-router en de node om de doorvoer en stabiliteit te maximaliseren. AiMesh analyseert de draadloze signaalsterkte voor elke beschikbare frequentieband en bepaalt vervolgens automatisch of een draadloze of bekabelde verbinding het beste kan dienen als de backbone van de inter-routerverbinding.

1. Volg de installatiestappen om eerst een verbinding tot stand te brengen tussen de AiMesh-router en de node via wifi.
2. Plaats de node op de ideale locaties voor de beste dekking. Sluit een Ethernet-kabel aan van de LAN-poort van de AiMesh-router op de WAN-poort van de AiMesh-node.


Veiligheidsvoorschriften

• Gebruik dit product in omgevingen met omgevingstemperaturen tussen 0°C (32°F) en 40°C (104°F).
• Raadpleeg het classificatielabel op de onderkant van je product en zorg ervoor dat je stroomadapter aan deze classificatie voldoet.
• Plaats het apparaat NIET op oneffen of onstabiele werkoppervlakken. Zoek service als de behuizing beschadigd is.
• Plaats of laat GEEN objecten erop vallen en steek geen vreemde objecten in het product.
• Stel het apparaat NIET bloot aan of gebruik het NIET in de buurt van vloeistoffen, regen of vocht. Gebruik de modem NIET tijdens onweer.
• Dek de ventilatieopeningen op het product NIET af om te voorkomen dat het systeem oververhit raakt.
• Gebruik GEEN beschadigde stroomkabels, accessoires of andere randapparatuur.
• Als de adapter kapot is, probeer deze dan niet zelf te repareren. Neem contact op met een gekwalificeerde servicetechnicus of je verkoper.
• Om het risico op elektrische schokken te voorkomen, moet je de stroomkabel loskoppelen van het stopcontact voordat je het systeem verplaatst.
• Monteer deze apparatuur NIET hoger dan 2 meter.

Dit apparaat is uitsluitend bedoeld voor gebruik binnenshuis.

Referenties

• Google Play
• ‎ASUS Router in de App Store

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Asus ZenWiFi XD4 Plus Handleiding
