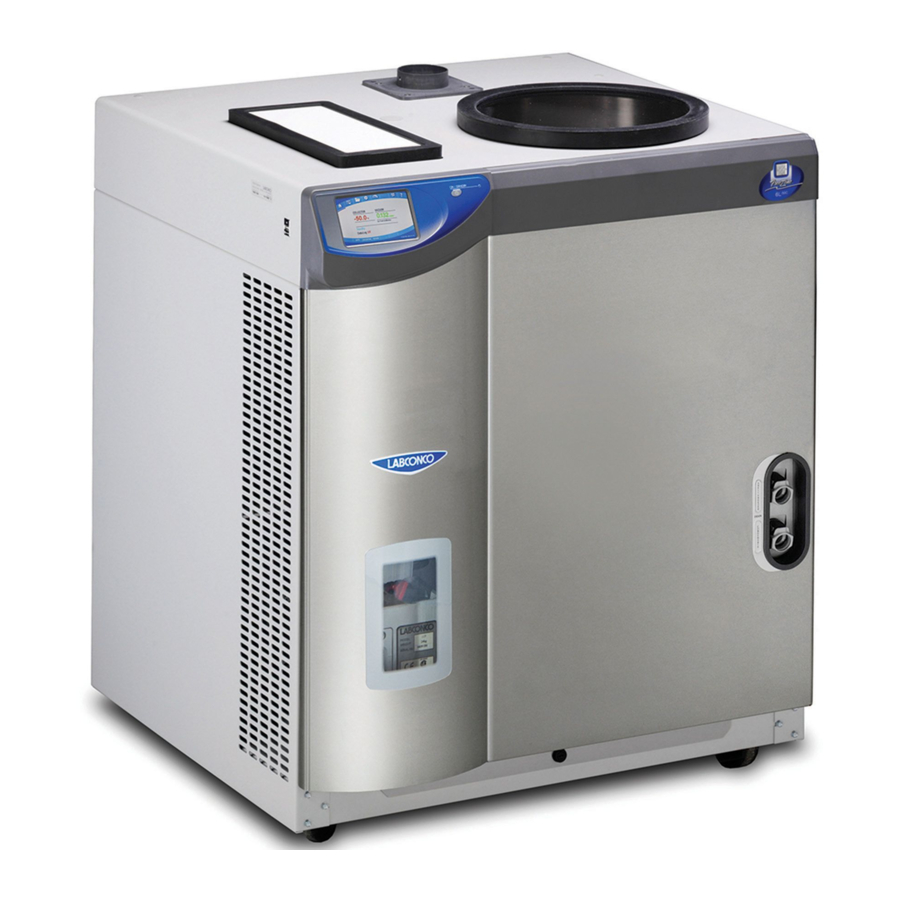

Labconco FreeZone handleiding

Voorbereidingen

Correcte elektrische voeding

• 230V-modellen

  • 15 ampère toegewijd enkelfasig circuit. Extra apparaten op hetzelfde circuit kunnen ervoor zorgen dat de stroom de waarde van de stroomonderbreker of zekering overschrijdt.
  • De frequentie moet overeenkomen met de waarde op het serienummerplaatje. Een onjuiste frequentie beschadigt de compressor.

Vereisten voor een roterende schottenvacuümpomp

• 1 liter, 2,5 liter, 4,5 liter modellen
  • Minimale verplaatsing van 88 liter per minuut
  • .002 mBar ultiem vacuüm
• 6 liter, 12 liter, 18 liter modellen
  • Minimale verplaatsing van 144 liter per minuut
  • .002 mBar ultiem vacuüm
• Plugvereisten op het netsnoer van de vacuümpomp
  • 230V-modellen - omgekeerde IEC-stekker

• Slangpilaaraansluiting passend voor slang met een binnendiameter van 0,75 inch

Installatie

Vacuümpomp instellen

• Verwijder de beschermkappen van de inlaat- en uitlaatpoorten.

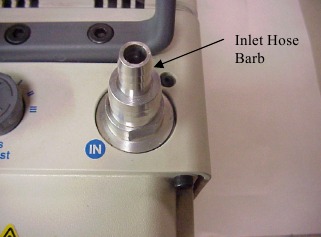

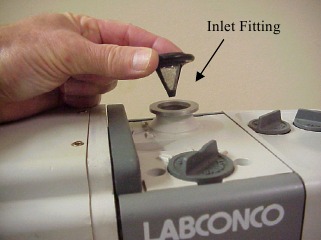

• Sommige vacuümpompen hebben inlaatfittingen die in de inlaatpoort worden geschroefd. Zorg ervoor dat de O-ring op het afdichtingsoppervlak zit. Steek de fitting in de pompbehuizing en draai deze stevig vast.

• Sommige vacuümpompen hebben inlaatfittingen die aan de pomp worden vastgeklemd. Plaats de centreerring met filterscherm op de inlaatfitting.

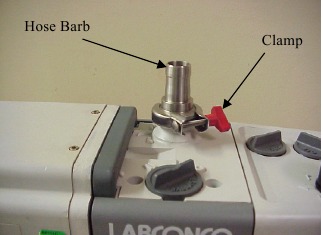

• Plaats de slangpilaarfitting bovenop de centreerring.

• Zet de fitting vast met de klem.

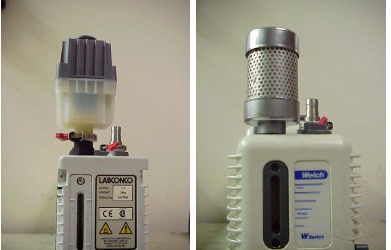

• Bevestig het uitlaatfilter aan de uitlaatpoort. Sommige pompen hebben filters die worden vastgeschroefd. Andere vereisen dat een centreerring op de fitting wordt geplaatst en vervolgens een klem deze vastzet, vergelijkbaar met de inlaatfitting.

• OPMERKING: roterende schottenvacuümpompen moeten een uitlaatfilter hebben om te voorkomen dat olienevel uit de pomp komt en de olietoevoer uitput.
• Vul de pomp met olie zodat het niveau zich tussen de lijnen op de peilglas aan het einde van de pompbehuizing bevindt.
• Controleer of de spanningsinstelling van de vacuümpomp overeenkomt met de Freeze Dryer-spanning die op het serienummerlabel staat. Configureer opnieuw indien nodig. Zie pompinstructies.
• Zet de aan/uit-schakelaar van de vacuümpomp op AAN.

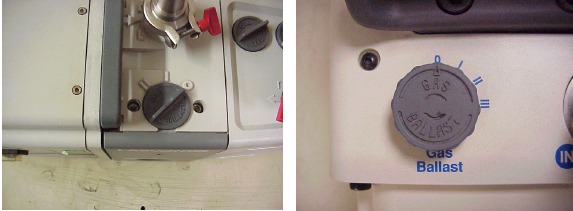

• Zet de gasballast op de gesloten of minimale stand.


Vacuümpompaansluitingen

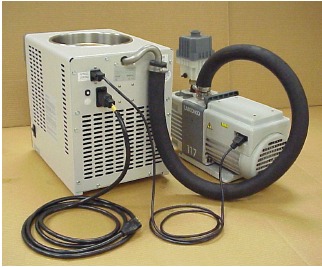

• Tafelmodellen

  • Plaats de vacuümpomp binnen 60 cm van de poort met een diameter van 0,75 inch aan de achterkant van de kast.
  • Bevestig het ene uiteinde van de vacuümslang aan de poort op de Freeze Dryer en het andere uiteinde aan de inlaatpoort van de vacuümpomp. Klem beide uiteinden stevig vast.
  • Sluit het netsnoer van de vacuümpomp aan op het stopcontact aan de achterkant van de Freeze Dryer.
• Consolemodellen
  •
    Zorg ervoor dat de stroom naar de Freeze Dryer is losgekoppeld.

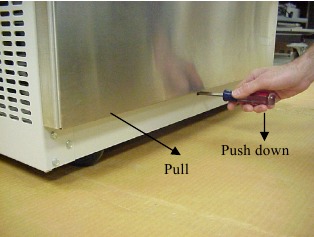

  • Verwijder het onderste voorpaneel van de Freeze Dryer door een schroevendraaier in de sleuf onder het midden van het voorpaneel te steken. Draai de schroevendraaierhandgreep naar beneden terwijl u de onderkant van het paneel naar buiten trekt.

  • Plaats de vacuümpomp in de kast.

  • Sluit de vacuümslang aan op de inlaatfitting van de vacuümpomp. Klem stevig vast.
  • Plaats het voorpaneel terug door de bovenrand onder het bedieningspaneel te plaatsen en de onderkant naar binnen te duwen.

  •
    Zorg ervoor dat de stroom naar de Freeze Dryer is losgekoppeld voordat u het onderste achterpaneel verwijdert. Verwijder NIET het bovenste achterpaneel.

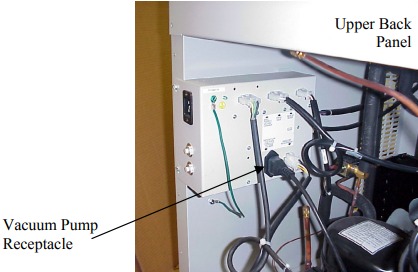

  • Steek het netsnoer van de vacuümpomp in het stopcontact in de aansluitdoos gemarkeerd met Vacuum Pump (Vacuümpomp).

  • Plaats het achterpaneel terug.

Een kamer of verdeelstuk installeren

(behalve 4,5L-modellen, die al een kamer hebben)

• 1L- en 2,5L-modellen

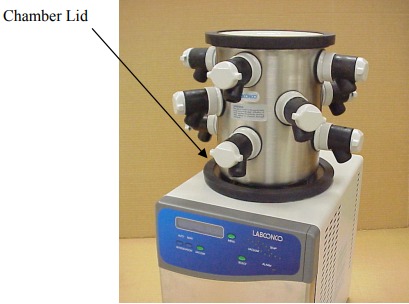

  • Plaats het deksel van de opvangkamer bovenop de kamer.

  • Centreer de platte rubberen pakking op het gat in het midden van het kamerdeksel.
  • Plaats de kamer of het verdeelstuk over de pakking.
• 6L-, 12L- en 18L-modelkamers
  • Plaats de platte rubberen pakking over de inlaatpoort.

  • Plaats de kamer over de pakking.

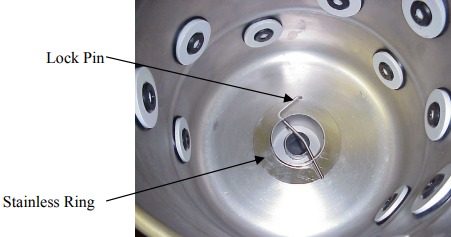

  • Reik in de kamer, plaats de roestvrijstalen ring over de poortopening. Schuif de borgpen door de gaten in de poort en draai over het midden (alleen roestvrijstalen kamer).

• 6L-, 12L- en 18L-verdeelstukken - zie de instructies die bij de verdeelstukken zijn geleverd.

Testen of opstarten

Het systeem testen

• Sluit het netsnoer aan op het stopcontact aan de achterkant van de Freeze Dryer en steek het andere uiteinde in een geschikt stopcontact.
• Zet de aan/uit-schakelaar op AAN.
• Vacuümcontrole
  • Zorg ervoor dat het deksel op de opvangbak zit en dat er een verdeelstuk of kamer aanwezig is.
  • Sluit alle verdeelstukventielen.
  • Stel het vacuümniveau in op 0,002 mBar (behalve 1L-modellen zonder vacuümregeling).
  • Druk op de Vacuum (Vacuüm)-knop.
  • Het vacuüm moet binnen 15 minuten 0,133 mBar of minder bereiken.
• Koeling (laat de vacuümpomp draaien)
  • Druk op de Refrigeration (Koeling)-knop.
  • De temperatuur van de collector moet binnen 40 minuten de bedrijfstemperatuur bereiken (-50 °C of -84 °C, afhankelijk van het model).
• Als de Freeze Dryer niet naar verwachting presteert, raadpleeg dan de gebruikershandleiding voor informatie over probleemoplossing of bel Labconco.

Labconco Corporation
8811 Prospect Avenue
Kansas City, MO 64132-2696
800-821-5525, 816-333-8811
FAX 816-363-0130
E-MAIL labconco@labconco.com
HOME PAGE www.labconco.com

Opmerking: deze Snelgids voor installatie biedt mogelijk niet alle informatie voor uw installatie. Raadpleeg de gebruikershandleiding voor details en voorzorgsmaatregelen. Gooi de verpakking niet weg voordat u alle verzonden onderdelen hebt geïdentificeerd en de vriesdroger correct werkt.
