PDP Victrix Pro BFG handleiding

Introductie

Compatibel met:
Xbox Series X|S
Xbox One
PlayStation 5
PlayStation 4
Windows 10/11

OPMERKING: NA INSTALLATIE VAN UW HALL EFFECT-MODULEPAKKET MOET U UW ANALOGE STICKS OPNIEUW KALIBREREN OM ZE CORRECT TE LATEN WERKEN (zie het gedeelte "De eenheid opnieuw kalibreren" voor stappen voor herkalibratie).

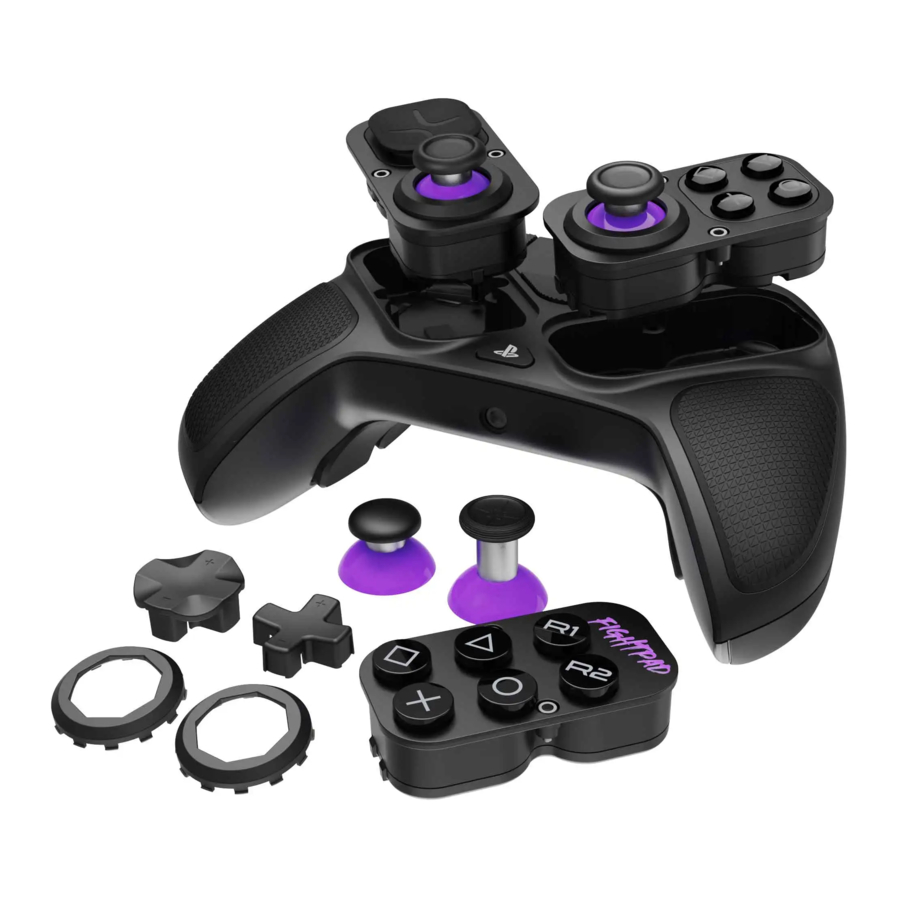

De Pro BFG Wireless Controller voor Xbox of PlayStation heeft een uniek ontwerp met verwisselbare modules. De Pro BFG Hall Effect-modulepakketten zijn een universeel compatibele bundel modules die zijn voorzien van Hall Effect-technologie in de analoge sticks voor een grotere duurzaamheid en om stickdrift te elimineren.

Modules verwijderen/verwisselen

Dit modulepakket wordt geleverd met een linker Hall Effect analoge stick- en D-padmodule, plus een rechter Hall Effect analoge stick- en knopmodule. De volgende instructies kunnen worden gebruikt om modules te verwijderen en te verwisselen, inclusief deze extra aangeschafte modules:

1. Om een module te verwisselen, gebruikt u het meegeleverde gereedschap voor het verwisselen van modules (te vinden in de draagkoffer) en draait u de zeskantschroeven een paar keer tegen de klok in. Herhaal dit totdat beide zijden van de module zijn losgeschroefd (Opmerking: de zeskantschroeven worden magnetisch in de module gehouden en kunnen niet volledig uit de eenheid worden verwijderd).
2. Zodra de zeskantschroeven los zitten in de module, trekt u de eenheid voorzichtig uit de controller of kantelt u de controller om deze te verwijderen.
3. Plaats de gewenste module in de controller en gebruik vervolgens het gereedschap voor het verwisselen van modules om de zeskantschroeven met de klok mee vast te schroeven totdat de module vastzit.
4. De linker D-pad en analoge stickmodule kan 180º worden gedraaid om te kiezen tussen een standaard Xbox offset sticks-indeling of een PlayStation stick-indeling naast elkaar
5. De rechter knop- en stickmodule kan worden verwijderd en vervangen door de Fightpad-module met 6 knoppen die bij de originele controller wordt geleverd.
6. Zodra de Pro BFG Hall Effect-modules zijn geïnstalleerd, moet u de controller opnieuw kalibreren. (Volg de stappen in de onderstaande sectie voor herkalibratie).

De eenheid opnieuw kalibreren

Het wordt aanbevolen om uw controller opnieuw te kalibreren na het verwisselen van de modules of als u problemen ondervindt met de analoge sticks.

1. Om uw controller opnieuw te kalibreren, zet u uw controller aan en verbindt u deze met uw console (Xbox Series X|S, Xbox One, PlayStation5 of PlayStation 4) of Windows 10/11-pc (in bedrade of draadloze modus).
2. Houd de functieknop ingedrukt terwijl u tegelijkertijd op de linker stickknop (LSB/L3) of de rechter stickknop (RSB/R3) drukt en laat deze vervolgens los. De functie-led begint wit te knipperen om aan te geven dat deze in de kalibratiemodus staat.

3. Draai de geselecteerde analoge stick 3 keer in volledige cirkels van 360º en laat deze vervolgens los in de neutrale middenpositie.
4. Druk op de functieknop om de kalibratie te voltooien. De led stopt met knipperen.
5. Het opnieuw kalibreren van de sticks van de controller kan ook worden gedaan via de Victrix Control Hub app, beschikbaar op uw Xbox-console of pc in de Microsoft Store.

Opmerking: de Victrix Control Hub-app is niet beschikbaar op PlayStation-consoles, maar de controller kan op uw pc worden gekalibreerd en de wijzigingen worden overgebracht naar uw console zodra u deze weer aansluit of er opnieuw verbinding mee maakt.

De analoge stick-doppen vervangen

De Pro BFG Wireless Controller bevat 4 analoge stick-doppen (2 standaard concave, 1 korte convex, 1 lange Sniper Stick). Deze originele stukken zijn compatibel en kunnen worden gebruikt met de Pro BFG Hall Effect-modulepakketten.

1. Om de analoge stick-dop te verwijderen, trekt u stevig aan de analoge stick om deze van de controller te verwijderen.
2. Om de analoge stick-dop te installeren, lijnt u de montagehals uit en drukt u deze omlaag totdat deze stevig vastklikt.

De D-pad vervangen

De Pro BFG Wireless Controller wordt ook geleverd met 3 verschillende D-pads (1 standaard, 1 diamant en 1 cirkelvormig). Deze originele stukken zijn compatibel en kunnen worden gebruikt met de Pro BFG Hall Effect-modulepakketten.

1. Om een D-pad te verwijderen, houdt u deze tussen twee vingers vast en trekt u de D-pad-afdekking voorzichtig eraf.
2. Om een D-pad toe te voegen, lijnt u deze uit met de controller en drukt u deze voorzichtig omlaag totdat u een klik hoort.

De gates vervangen

De Pro BFG Wireless Controller wordt ook geleverd met een set cirkelvormige en achthoekige gates. Deze originele stukken zijn compatibel en kunnen worden gebruikt met de Pro BFG Hall Effect-modulepakketten.

1. Verwijder de module waarop u de analoge stick-gate wilt wijzigen (volg de aanwijzingen voor het verwijderen/verwisselen van modules).
2. Om een gate te verwijderen, draait u de moduleplaat om (zodat de achterkant naar u toe is gericht) en drukt u stevig met uw duim op de achterkant van de gate; de gate moet eruit springen.
3. Wanneer u een gate toevoegt, moet u er eerst voor zorgen dat de voorkant van de moduleplaat naar u toe is gericht. Lijn vervolgens de kleine uitlijningspunt op de gate uit met de uitlijningspunt op de moduleplaat (alleen achthoekige gate) en druk stevig omlaag totdat deze rond de hele gate vastklikt.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download PDP Victrix Pro BFG handleiding
