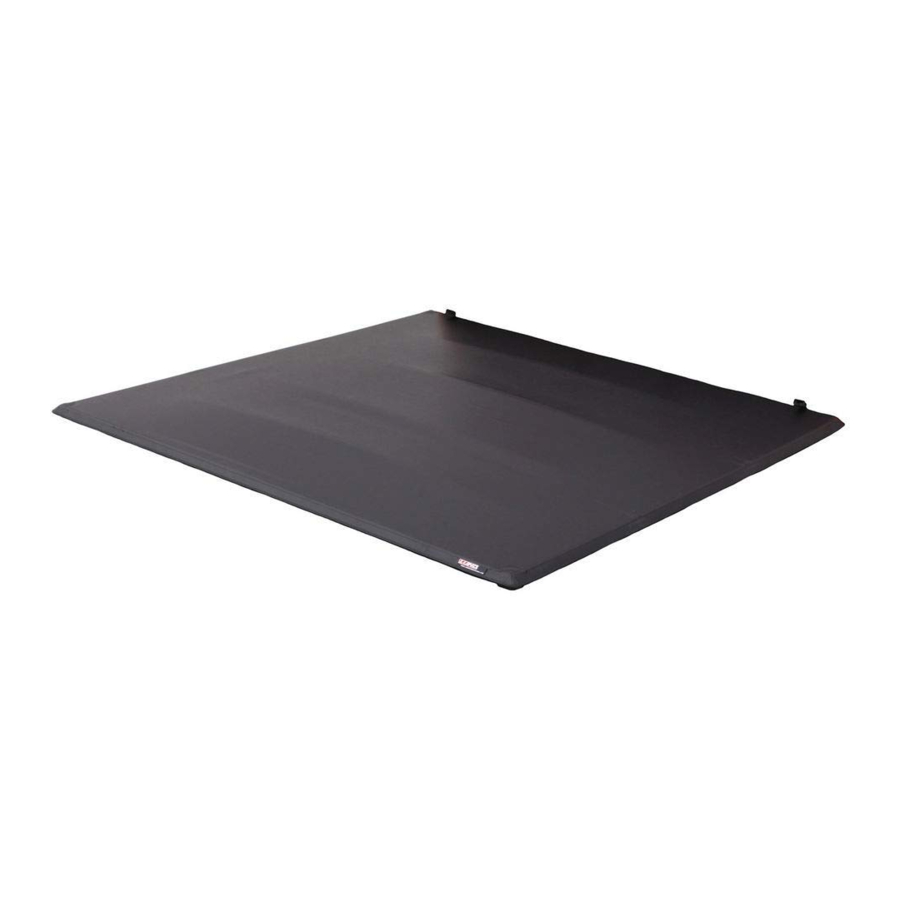

OPMERKING: Het daadwerkelijke product kan afwijken van de afbeelding.

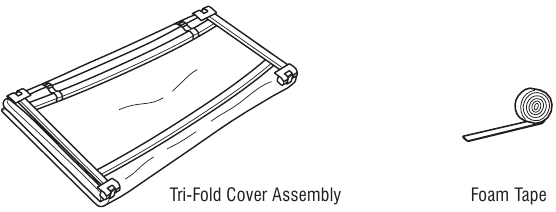

Benodigde gereedschappen
Voorbereiding vóór installatie
- Was de bovenste railoppervlakken van de laadbak.
- Zorg ervoor dat de bovenste oppervlakken van uw laadbak volledig droog zijn voordat u de tonneaucover installeert.
Installatiestappen
OPMERKING: De werkelijke toepassing kan enigszins afwijken van de afbeeldingen.

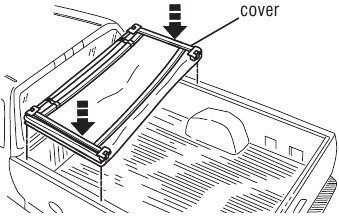

STAP 1
Plaats de covermontage bovenop de laadbak naast de cabine.
STAP 2
Als er een opening is tussen de cover en het schot, ga dan verder met Stap 3. Ga anders verder met Stap 5.
STAP 3
Zorg ervoor dat er geen stof of vuil op de voorste rail zit. Draai de cover om, breng de meegeleverde schuimtape aan op de voorste rail van de cover en knip op maat. Draai de cover om en plaats deze op de vrachtwagen zoals weergegeven in Stap 1 en ga vervolgens verder met Stap 5.
STAP 4
Aanbrengen op vrachtwagens MET laadbakvoering. Werkt niet met laadbakvoeringen over de rail.

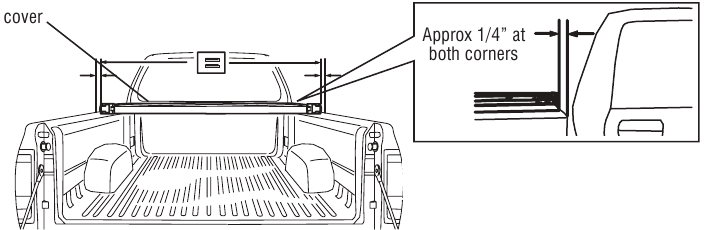

STAP 5
Lijn eerst uit met de voorkant van de laadbak. Centreer de covermontage op de vrachtwagen. Plaats de covermontage zo dat de openingen aan alle zijden gelijk zijn.

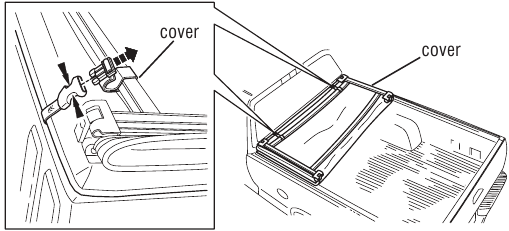

STAP 6
De cover heeft vasthoudbanden met snelsluitingen om te voorkomen dat deze beschadigd raakt bij het vervoeren van grote ladingen of wanneer deze niet op het voertuig zit.

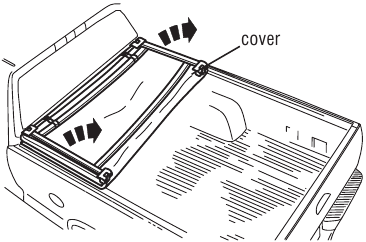

STAP 7
Vouw het tweede deel van de cover uit.

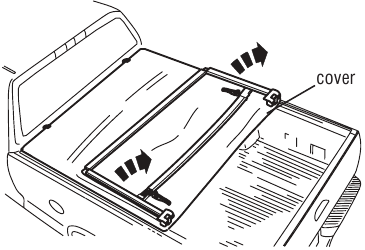

STAP 8
Vouw het derde deel van de cover uit.

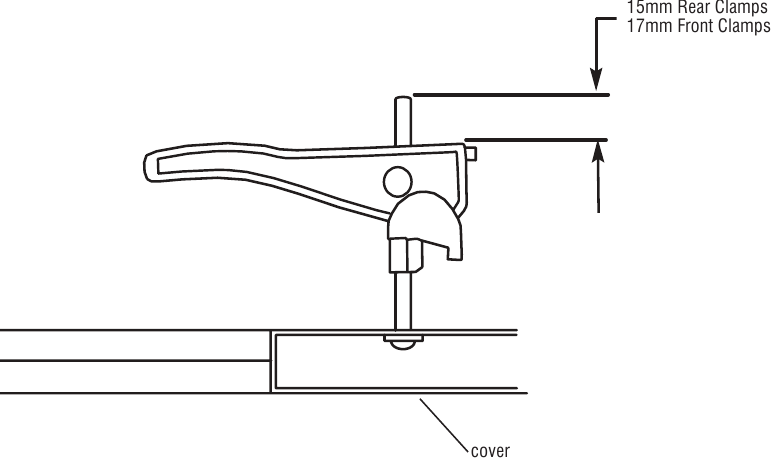

STAP 9
Laad de klemmen voor voorafgaand aan de installatie van de Tonneaucover om onnodige aanpassingen te voorkomen. Meet vanaf de bovenkant van de stang tot de basis van de klem, zoals weergegeven in de afbeelding.

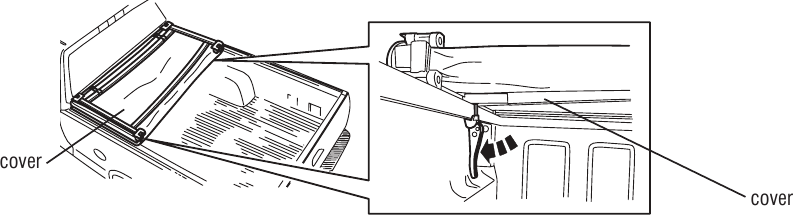

De voorste klemmen vastzetten - Vouw de cover naar voren
STAP 10
STAP 11
Draai elke klem omlaag vanuit de opbergpositie.
STAP 12
Pas de klemmen aan op de juiste hoogte. Zorg ervoor dat de binnenste laadbakwandstructuur en het klemdeksel zijn uitgelijnd zoals aangegeven door de stippellijn. De hoogte van de hendel moet zo worden aangepast dat de klem contact maakt met de laadbakflens terwijl de hendel zich in de 4 uur (LH) of 8 uur (RH) positie bevindt.
STAP 13
Draai de hendels terug omhoog en schuif de klemmen naar de rand van de laadbak, zoals weergegeven. Om het naar buiten schuiven te vergemakkelijken, moet de vergrendelingshendel zich in deze positie bevinden totdat de klem de laadbakflens raakt.
STAP 14
Draai de klemmen in de vergrendelde positie. Herhaal dit voor de andere kant.
OPMERKING: Er moet een lichte tot matige kracht voelbaar zijn bij het vergrendelen aan de laadbak. De grendels mogen NIET los zitten in de VERGRENDELDE POSITIE.
STAP 15

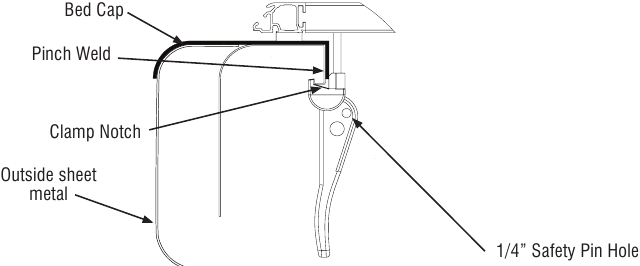

Controleer na het vastklemmen van de Tonneau of de lasnaad goed in de inkeping op de klem zit. Snijd de laadbakdop af op de locatie van de klem als deze voorbij het metaal naar beneden uitsteekt.
Als u met de Tonneau in de gevouwen positie reist, wordt aanbevolen om een veiligheidsspeld of slot in de voorste klemmen te gebruiken.

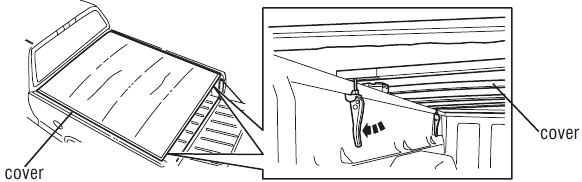

De achterste klemmen vastzetten - Vouw de cover naar achteren
STAP 16
Herhaal Stap 11 t/m Stap 14

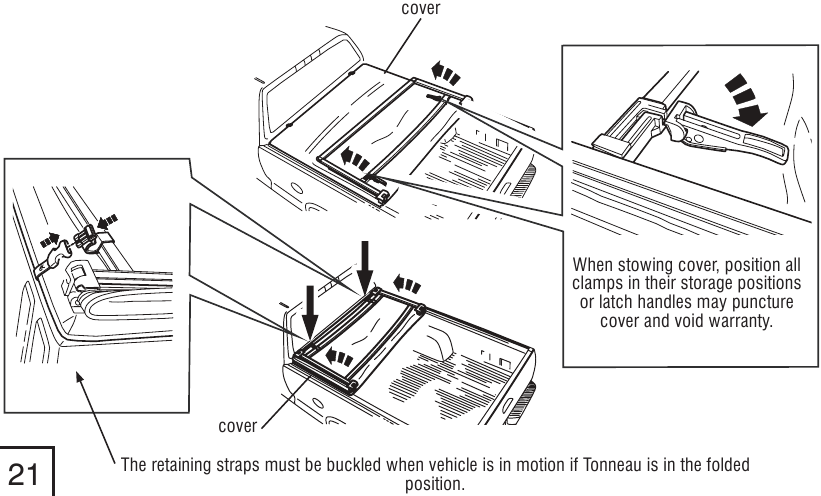

De grendels ontgrendelen en vastzetten voor het opvouwen en opbergen van de cover

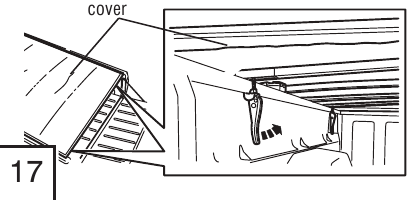

STAP 17
STE8 18
Draai de grendelhendel omhoog om de zijrail van de vrachtwagen los te koppelen.
STAP 19
- Schuif de grendel naar de binnenkant van de laadbak,
- Zet de grendelhendel terug in de verticale positie. De grendelhendel moet zo ver mogelijk in de laadbak zitten voordat u verder gaat met de volgende stap.
![Installatie - De grendels ontgrendelen en vastzetten - Stap 3]( "LUND - Genesis - Installatie - De grendels ontgrendelen en vastzetten - Stap 3")
STAP 20
Draai de klem omhoog vanuit de installatiepositie naar de opbergpositie, zoals links weergegeven. Zorg ervoor dat de grendelhendel overeenkomt met de afbeelding op het waarschuwingslabel van de boeg.
STAP 21
Onderhoud en reiniging
- Alleen wassen met milde zeep en drogen met een schone doek.
Contactgegevens
Bezoek ons op lundinternational.com
800-241-7219
Belangrijke veiligheidsinformatie
Lees ALLE instructies VOORDAT u begint voor een correcte installatie en de best mogelijke pasvorm.
Voor technische hulp of om ontbrekende onderdelen te verkrijgen, kunt u contact opnemen met Customer Relations op 1-800-328-5863.
- Ernstig persoonlijk letsel en schade aan eigendommen kunnen optreden als er met het voertuig wordt gereden zonder dat beide zwarte gespen aan de voorkant van de cover zijn vastgemaakt.
- Voordat het voertuig wordt gebruikt, moeten de klemmen zodanig zijn vastgezet dat de klemranden de binnenste laadbakwandstructuur stevig vastgrijpen.
- Maak de gespen alleen los wanneer u de cover volledig installeert.
- Na een instelperiode (1 week) kan het nodig zijn om de klembelasting opnieuw aan te passen nadat de schuim isolatoren zijn ingesteld om de uniforme opening tussen de Genesis™ Tri-Fold Tonneau-cover en de laadbakrails te behouden.
- Controleer de beugelklemlasten om de 3 maanden of 5.000 mijl.
- De Genesis™ Tri-Fold Tonneau-cover moet gesloten of vastgezet zijn met riemen terwijl het voertuig in beweging is.
