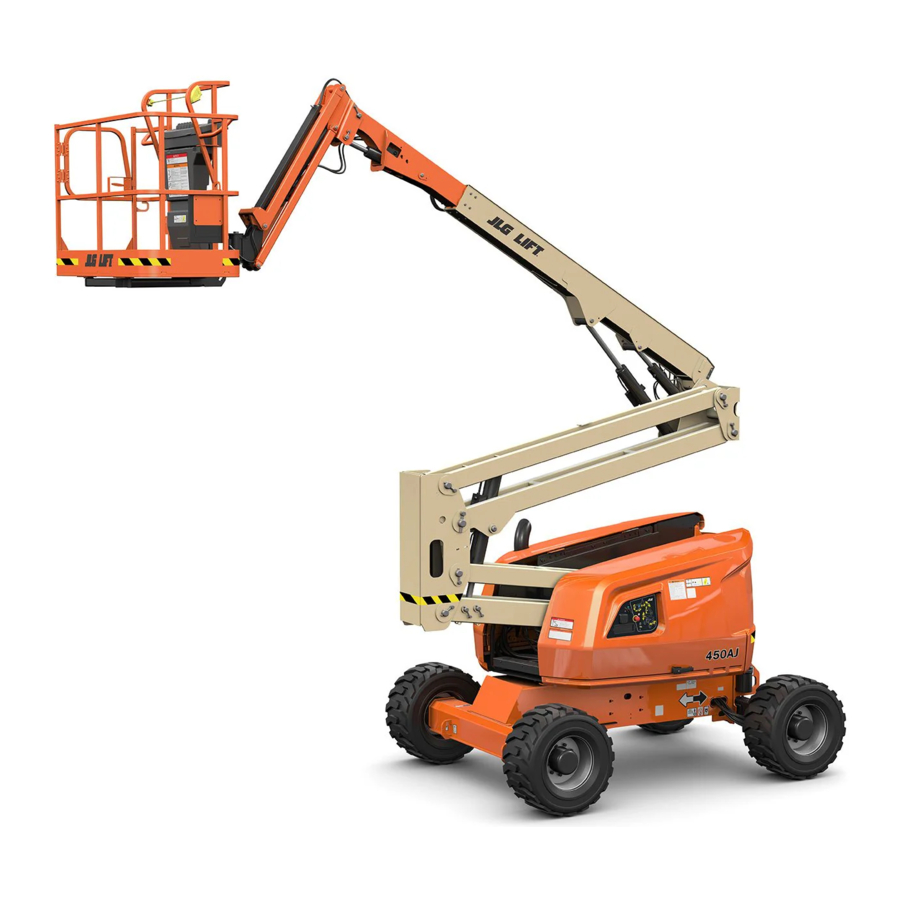

JLG 450AJ Handleiding
Inleiding
De noodstopknoppen (ROOD) van het grondbedieningsstation en het platformbedieningsstation moeten op "ON" (AAN) staan om deze machine te kunnen bedienen. De ontgrendelschakelaar moet ingedrukt worden gehouden om de bedieningselementen te kunnen gebruiken.
De unit starten vanaf de grondbediening
- Vanaf de grondbediening - Draai de sleutel van de platform/grondkeuzeschakelaar naar GROUND (GROND). Druk op de Engine START (START) schakelaar totdat de motor start.
- Vanaf de platformbediening – Draai de sleutel van de platform/grondkeuzeschakelaar naar PLATFORM (PLATFORM). Zorg ervoor dat de rode noodstopknop is uitgetrokken. Druk op de motor START (START) schakelaar totdat de unit start. DE MOTOR START NIET MET HET VOETPEDAAL INGEDRUKT.
Vooruit en achteruit rijden
Trek bij de platformbediening de noodstopschakelaar uit en start de motor. Zet de rijregelaar in de gewenste stand vooruit of achteruit. Druk het voetpedaal in en til de veiligheidsring op de joystick op terwijl u deze naar voren of naar achteren duwt.
Naar links en rechts rijden
Druk het voetpedaal in en til de veiligheidsring op de joystick op. Aan de bovenkant van de joystick zit een tuimelschakelaar. Als u op de linkerkant drukt, draait u naar links, als u op de rechterkant drukt, draait u naar rechts.
Platformaanpassingen
- Platformrotatie – Om het platform te roteren, gebruikt u de Platform Rotate (Platform roteren) bedieningsschakelaar om de richting te selecteren en vast te houden totdat de gewenste positie is bereikt.
- Platformkanteling – Om omhoog of omlaag te kantelen, zet u de platform/niveau bedieningsschakelaar omhoog of omlaag en houdt u deze vast totdat het platform zich in de gewenste positie bevindt.
Giekbediening
- De giek zwenken – Om de giek te zwenken, gebruikt u de zwenkbedieningsschakelaar om de richting naar rechts of links te selecteren
- De torenmast omhoog en omlaag brengen – Zet de torenmastliftschakelaar omhoog of omlaag totdat de gewenste hoogte is bereikt
- De hoofdmast omhoog en omlaag brengen – Gebruik de hoofdmastliftregelaar om de beweging omhoog of omlaag te selecteren
- Telescoopmast – Gebruik de hoofdtelescoopbedieningsschakelaar om de beweging in of uit te selecteren
Extra
- Rijden op hellingen – Rijd met de machine vooruit bij het beklimmen van een helling en achteruit bij het afdalen van een helling.
- Functiesnelheidsregeling – Deze knop regelt de snelheid van de telescoop, de torenmastlift en de jiblift.
Specificaties van de unit
| Machinehoogte | 7' 5" |
| Machinelengte | 21' 7" |
| Machinebreedte | 7' 9" |
| Machinegewicht | 14.150 lbs |
| Grondspeling | 1' 4" |
| Articulatiebereik | 144 graden |
| Platformgrootte | 6' x 2' 6" |
| Zwenking | 355 graden |
| Hellingvermogen | 45% |
| Horizontaal bereik | 25' |
| Platformhoogte | 45' |
| Platformcapaciteit | 550 lbs |
| Motor | 49 PK diesel |
| Brandstofcapaciteit | 16 gal |
