Midea COMPACT Series, HS-164LN, UR-BC126CM-ST Handleiding

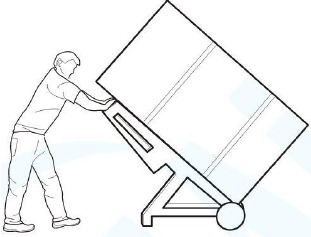

Transport

Behandeling

1. Bescherm de koelkast tijdens het verplaatsen. Verplaats hem zoals op de onderstaande foto te zien is, met een steekwagen met kussen.

2. Verwijder al het verpakkingsmateriaal en het onderste kussen, en verplaats het apparaat naar binnen voor plaatsing.
3. Nadat u het naar de juiste locatie hebt verplaatst, wacht u 2 uur voordat u het inschakelt.

Installatie en inbedrijfstelling

Deur demontage en montage

De koelkastdeur moet worden gedemonteerd als deze niet in zijn geheel de kamer in kan.

Installatielocatie

Installatielocatie
Er moet een locatie worden gekozen die gemakkelijk te ventileren is om de warmteafvoer te bevorderen, de prestaties te verbeteren en het energieverbruik te verminderen.

Het apparaat waterpas zetten

De koelkast waterpas zetten
Als de koelkast niet stabiel kan worden geplaatst, past u de voet aan om hem waterpas te zetten.

Deuromkering (links- of rechtsdraaiend)

Deuromkering	Geen
Demonteer de bovenste scharnierafdekking, schroeven en het bovenste scharnier. En verwijder de plastic schroefgatdoppen van de andere kant.

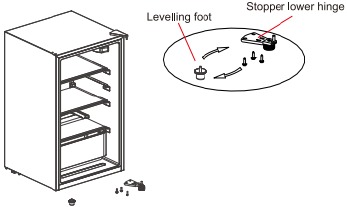

Demonteer de deur en de onderste scharnierassemblage en verstelbare voet, en monteer vervolgens de onderste scharnierassemblage en verstelbare voet aan de andere kant.
Demonteer de stop onder de deur en monteer de stop vervolgens aan de andere kant.
Plaats de deur op het onderste scharnier en monteer achtereenvolgens het bovenste scharnier, de bovenste scharnierafdekking en de plastic schroefgatdoppen.

Productconfiguratie en afmetingen

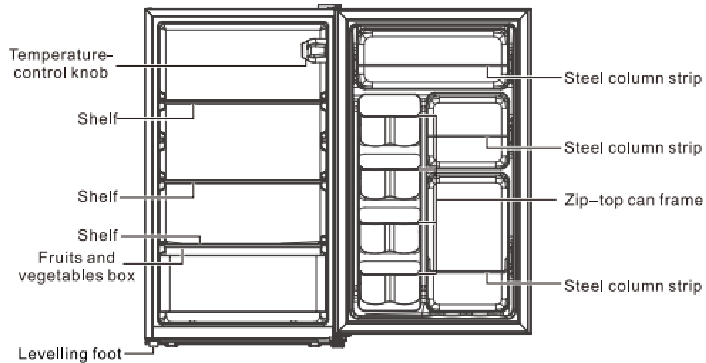

Belangrijkste onderdelen en hun namen

(De afbeelding is alleen ter referentie en het specifieke uiterlijk en de configuratie zijn afhankelijk van het echte product)
Vriesvak	Koelkastvak
Geen	Temperatuurregelaar Glazen plank Fruit- en groentelade Stalen kolomstrip Stalen staaf voor frisdrankblikjes

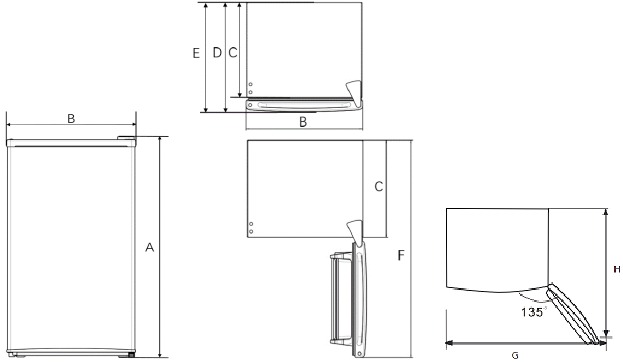

Externe afmetingen

(De afbeelding is alleen ter referentie)

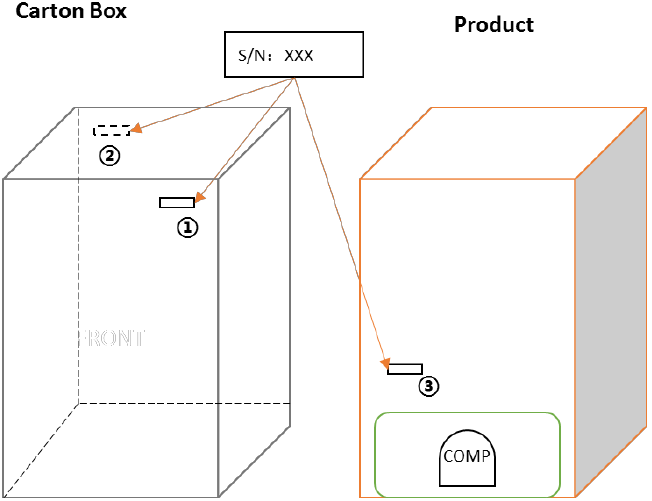

Locatie van S/N

Sommige producten hebben ook een S/N aan de onderkant van de rechterkant van de behuizing.

Productspecificatie

Elektrische parameters

Toepasselijke modellen	HS-164LN
Productnaam	UR-BC126CM-ST
Productcode	22031010003942
Item	Specificatie
Koelmiddel	R600a
Compressor	FZ40C1J-USCL2(MD#)
Starter(PTC)	QP2-4R7
Overbelastingsbeveiliging(OLP)	DRB18T61A1
Geïntegreerde PTC+OLP	/
Variabele frequentie driver board	Geen
Condensator	Geen
Stroomfilter	Geen
Weerstand van de compressorbedradingsterminal	Rmc: 13.7±7%Ω Rsc: 10.79±7%Ω Rms=Rmc+Rsc
Afbeelding bedradingsweerstand
Het ingangsvermogen van de compressor	48.5W
Verlichting in de koelkast
Verlichting in het koelvak	15W
Schakelaar van de koelkastdeur	sector

Koeltemperatuur instelbereik

Schakelschema

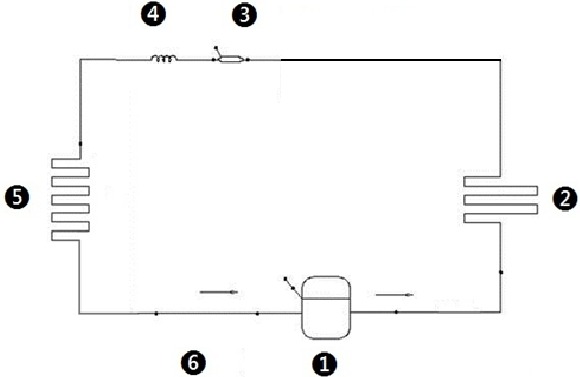

Koelleidingsysteem en circulatietraject van koellucht

1. Compressor
2. Condensor
3. Droogfilter
4. Capillaire buis
5. Verdamper
6. Aanzuigbuis

Demonteren van onderdelen

Onderdelen op de deur

Deurafdichting
Het is handiger om vanuit de hoek te trekken.
Haal de deurafdichting ① uit de deurvoering;
Bij het terugplaatsen moet de deur in de tank worden gemonteerd, voorzichtig platgedrukt en gecontroleerd of er een opening is tussen de deurafdichting en de kast.

Beschermrail
Pak de beschermrail vast en knijp hem zijwaarts samen
Trek hem eruit en verwijder hem uit de koelkast

Onderdelen in de unit

Plankeenheid van de koelkast
Wordt gebruikt om groenten, fruit en andere items te plaatsen.
Til de verdeelplaat met de juiste kracht op en trek hem naar u toe;

Vriezerlade

Verlichtingssysteem

Verlichting
De verlichting aan de rechterkant van de koelkastkamer.

1. Verwijder de lichtkap

2. Maak de thermostaatknop en de bevestigingsschroef los en verwijder de thermostaatboxeenheid

3. Verwijder de connector
4. Verwijder de verlichting

Lichtschakelaar
Er zit een lichtschakelaar op de zijwand van de koelruimte.
Maak de haak los met een kleine normale schroevendraaier en trek de schakelaar eruit totdat de draadconnector zichtbaar wordt.

Compressorbehuizing

Achterklep en compressor

Compressor en de koelsysteempleiding

Schakel de stroom uit, verwijder de goederen uit de koelkast. Gebruik de tape om de deur stevig vast te zetten en te voorkomen dat de deur valt wanneer de koelkast wordt gekanteld.
Kantel de koelkast langzaam naar voren, leunend op de muur of een voldoende stevig object, waardoor er ruimte overblijft om de bediening te vergemakkelijken. Voor de veiligheid moet het door iemand worden gedragen om te voorkomen dat het valt.

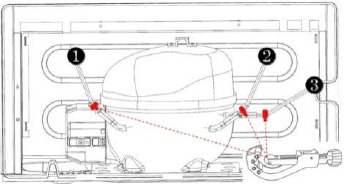

Snijd de compressorleiding af. Snijd de procesleiding af. Snijd de lagedemper af Snijd de hogedrukuitlaatpijp af.
Verwijder de schroeven (voor sommige modellen) Twee schroeven aan de buitenkant Eén schroef aan de binnenkant
Verwijder de metalen klem (voor sommige modellen) Demonteer de metalen klem die het elektrische apparaat afschermt
Verwijder de knipstrip Trek hem er langzaam uit
Verwijder de beschermkap Wrik de beschermkap langzaam vanaf het bovenste gedeelte, Trek hem eruit en verwijder hem.
Verwijder de starter en beveiliging Koppel de starter en beveiliging los (u kunt een schroevendraaier gebruiken om hem langzaam los te wrikken)
Draai de schroef van de compressorbodemplaat los, verwijder de vloer samen met de compressor uit de doos
Gebruik de sleutel om de bouten stapsgewijs te verwijderen , vervang de compressor en het omgekeerde proces kan de installatie voltooien.
Gebruik een pijpsnijder om de condensorbuis af te snijden , en knip vervolgens de capillaire buis af met de capillaire buisschaar.

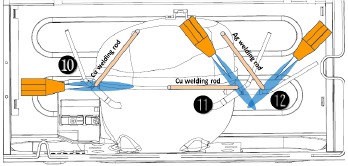

Vervang de compressor en las de compressorleiding Las de procesleiding. Las de lagedemper. Las de hogedrukuitlaatpijp.

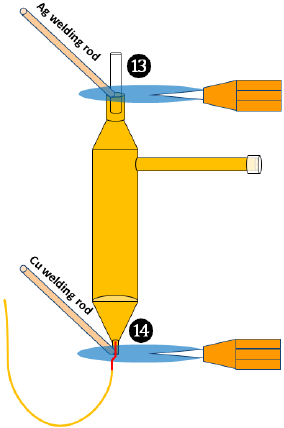

Vervang het filter, Cu-Fe buizen lassen Ag lasstaaf gebruikt, Cu-Cu buizen lassen Cu lasstaaf gebruikt

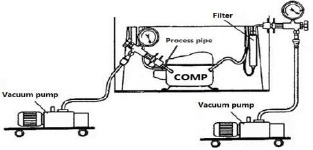

Vacuümsysteem, De mate van vacuüm onder 6Pa.

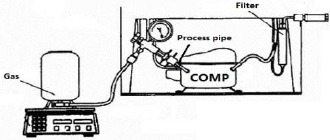

Perfusie koelmiddel.

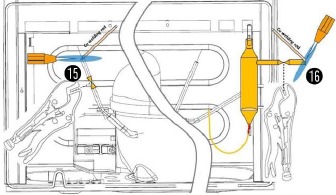

Gebruik de bankschroef om het midden van de procespijp vast te klemmen en sluit vervolgens de lasprocesbuis af .

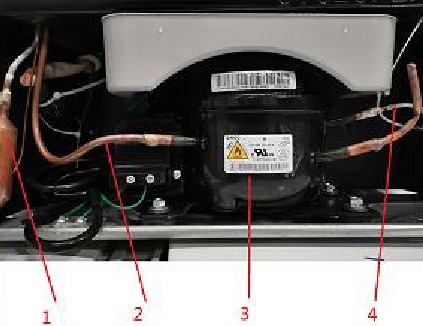

Leidingsysteem in de compressorbehuizing

1. Droogfilter
2. Aanzuigovergangsbuis
3. Compressor
4. Rechter condensor

Afdruipbak

Temperatuurdetectiesysteem

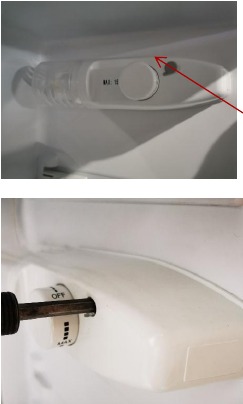

Verwijder de spijker op de thermostaatboxeenheid. Verwijder de schroeven van de vaste temperatuurregelbox met een schroevendraaier.
Trek de knop eruit, verwijder de socket van de aansluiting, vervang de thermostaat

Functie en bediening

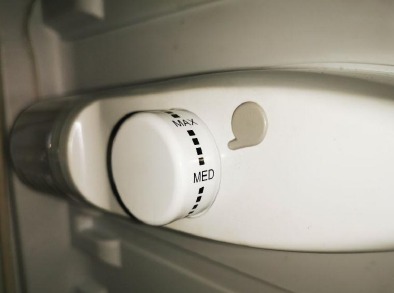

Bedieningspaneel

Direct koelende mechanische koelkast, via de thermostaatknop om de standen aan te passen.

Temperatuurinstelling

Draai de temperatuurregelknop naar , de interne temperatuur van de koelkast wordt lager.
Draai de temperatuurregelknop naar , de interne temperatuur van de koelkast wordt hoger.
Aanbevolen: " "

Open deuralarm

(Geen)

Compressor aan en uit Specificaties voor regeling

1. Wanneer aan een van de volgende voorwaarden is voldaan, stopt de compressor:
   1. Tr ≤ Trt;
2. Wanneer aan alle volgende voorwaarden is voldaan, start de compressor op:
   1. Tr ≥Trk;

★ Wanneer niet aan 1. en 2. is voldaan, behoudt de compressor de oorspronkelijke staat

Methode voor probleemoplossing

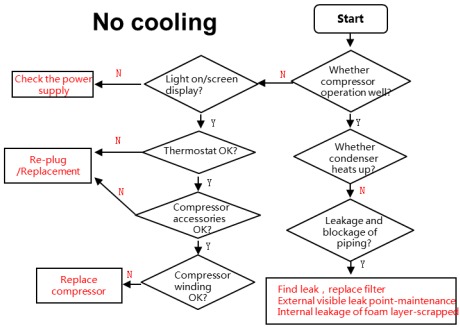

Niet koelen

PTC: 16~50 Ω
Rmc: 10~20 Ω
Rsc: 30~50 Ω
Rms=Rmc+Rsc

Veelvoorkomend fenomeen van niet koelen:

• De connector heeft een lek of de terminals zitten los.
• Defecte beveiliging of starter.
• De connector is omgekeerd, de timer is aangesloten op de verkeerde lijn of de timer is niet gereset.
• Het lek van het koelsysteem, laspluggen, de capillaire diepte van de droger is niet voldoende om een soldeerplug te maken.

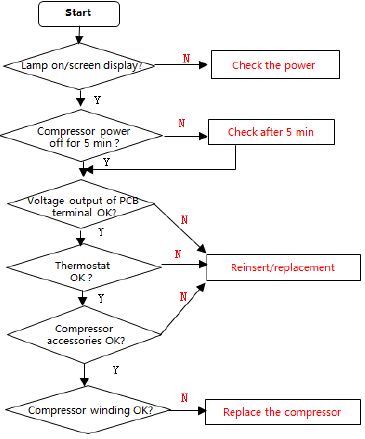

Compressor werkt niet

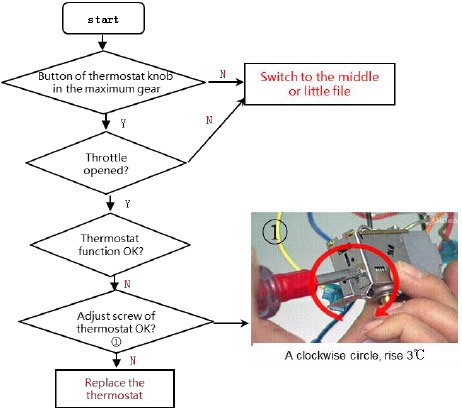

Thermostaatstoring/Onderkoeling

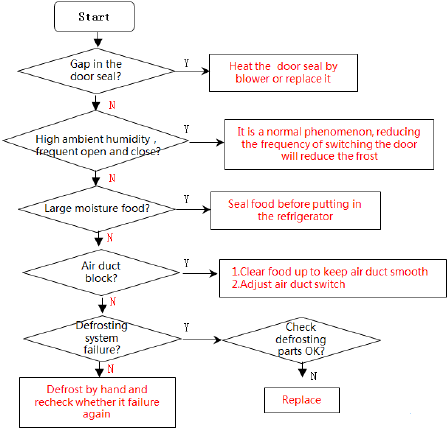

Binnenkant bevriest/geen ontdooiing

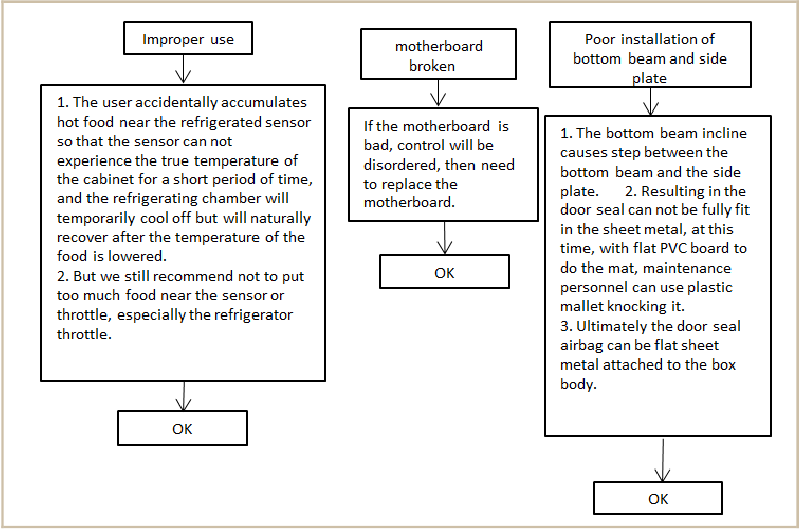

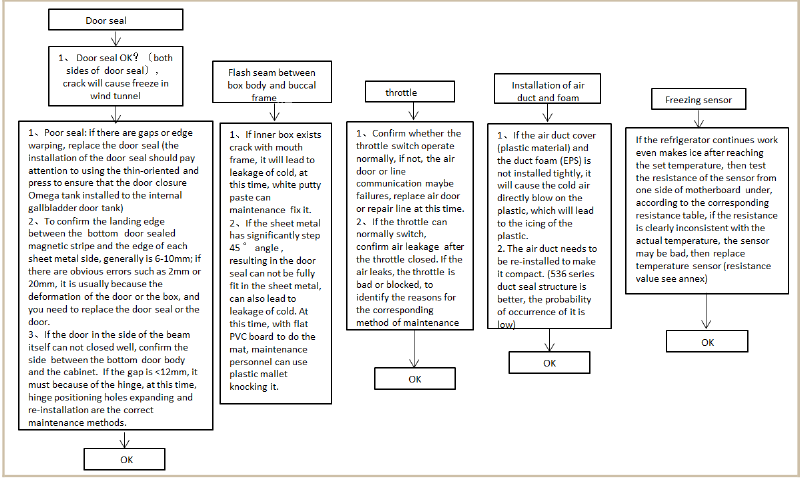

Binnenkant bevriest, geen ontdooiing - Onderhoudsrichtlijnen

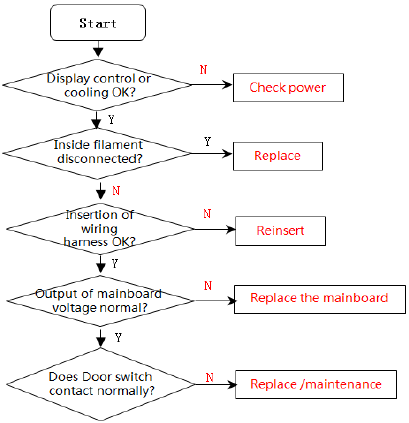

Verlichting is niet aan

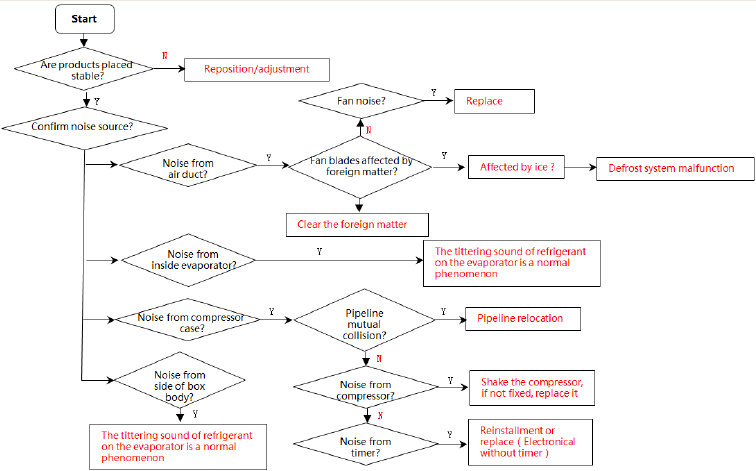

Geluid

Afbeeldingen en details van reparatieonderdelen

Zie dit gedeelte in de TSP.

Toegangsrichtlijnen (TSP-systeem)

• Waar
  Chrome
  https://tsp.midea.com

• Hoe
  • Midea-gebruiker: hetzelfde als uw MIP-account & wachtwoord.
  • Buitenlandse klant:
    Account: gegenereerd door TSP (verstrekt door beheerder).
    Elke klant heeft een code in Midea Group, G/E + zeven cijfers.
    Als u verschillende categorieën bij Midea group koopt, kunt u de productinformatieaccount a// bekijken.
    Wachtwoord: abcd1234 (gelieve te herzien na het inloggen).
    Als de invoerfout meer dan 5 keer voorkomt, wordt het account vergrendeld, heeft de beheerder nodig om te ontgrendelen.

Beheerteam:
REF: Jamie Liu(liujc5@midea.com)
IT: Martin He(dingding.he@midea.com)

Veiligheidswaarschuwingscode

Belangrijke veiligheidsmededeling
Er worden speciale componenten in deze apparatuur gebruikt die belangrijk zijn voor de veiligheid. Deze onderdelen zijn gemarkeerd met in de schematische diagrammen, printplaatdiagrammen, exploded views en de lijst met vervangingsonderdelen. Het is essentieel dat deze kritieke onderdelen worden vervangen door onderdelen die door de fabrikant zijn gespecificeerd om schokken, brand of andere gevaren te voorkomen. Pas het originele ontwerp niet aan zonder toestemming van de fabrikant.

Belangrijke veiligheidsmededeling
De onderhoudshandleiding is uitsluitend bedoeld voor gebruik door onderhoudspersoneel met bepaalde ervaring en achtergrond op het gebied van elektriciteit, elektronica en mechanica.
Elke poging om hoofdapparaten te repareren kan leiden tot persoonlijk letsel en materiële schade.
Fabrikanten of distributeurs zijn niet verantwoordelijk voor de inhoud van de handleiding en de interpretatie ervan.

Waarschuwing voor operationele veiligheid

Belangrijke veiligheidsinstructies

RISICO OP ELEKTRISCHE SCHOK
NIET OPENEN

Dit symbool geeft aan dat er een gevaarlijke spanning aanwezig is in uw vriezer die een risico op elektrische schokken vormt.
Dit symbool geeft aan dat er belangrijke bedienings- en onderhoudsinstructies in de documentatie bij uw vriezer staan.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig alleen met een vochtige doek.
7. Blokkeer geen ventilatieopeningen.
8. Installeer in overeenstemming met de instructies van de fabrikant.
9. Installeer niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten die warmte produceren.
10. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
11. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
12. Probeer niet om het netsnoer van dit apparaat aan te passen of te verlengen.
13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het gedurende lange tijd niet zal worden gebruikt.
14. Zorg ervoor dat de beschikbare wisselstroom overeenkomt met de spanningsvereisten van dit apparaat.

ELEKTRICITEIT AANSLUITEN

Gevaar voor elektrische schokken.
Steek de stekker in een geaard stopcontact met 3 pinnen. Verwijder de aardingspin niet. Gebruik geen adapter.
Het niet opvolgen van deze instructies kan leiden tot de dood, brand of elektrische schokken.

Gevaar voor elektrische schokken
Het niet opvolgen van deze instructies kan leiden tot elektrische schokken, brand of de dood.

1.
   Houd ventilatieopeningen, zowel in de vriezer als in de ingebouwde structuur, vrij van obstructie.
2.
   Raak de binnenkant van de vriezer niet aan met natte handen. Dit kan leiden tot bevriezing.
3.
   Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen, anders dan die aanbevolen door de fabrikant.
4.
   Beschadig het koelcircuit niet.
5.
   Beschadig de koelmiddelleidingen niet tijdens het hanteren, verplaatsen of gebruiken van de vriezer.
6.
   Laat kinderen nooit spelen met, bedienen of kruipen in de vriezer. Risico op beknelling van kinderen. Voordat u uw oude vriezer weggooit:
   1. Verwijder de deuren
   2. Laat de schappen op hun plaats zodat kinderen er niet gemakkelijk in kunnen klimmen
7. Haal de stekker van de vriezer uit het stopcontact voordat u er onderhoud aan uitvoert.
8. Deze vriezer kan worden gebruikt door kinderen van acht jaar en ouder en personen met verminderde fysieke of mentale capaciteiten of gebrek aan ervaring en kennis, als ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van de vriezer en de bijbehorende gevaren begrijpen. Kinderen mogen niet met de vriezer spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
9. Als een onderdeel beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of vergelijkbare gekwalificeerde personen om gevaar te voorkomen.
10. Gooi de vriezer weg volgens de plaatselijke voorschriften, aangezien de vriezer ontvlambaar gas en koelmiddel bevat.
11. Volg de plaatselijke voorschriften met betrekking tot de verwijdering van de vriezer vanwege het ontvlambare koelmiddel en gas. Alle koelproducten bevatten koelmiddelen die volgens de richtlijnen van de federale wetgeving moeten worden verwijderd voordat ze worden weggegooid. Het is de verantwoordelijkheid van de consument om te voldoen aan de federale en plaatselijke voorschriften bij het weggooien van dit product.
12. Deze vriezer is bedoeld voor gebruik in huishoudelijke en soortgelijke omgevingen.
13. Bewaar of gebruik geen benzine of andere ontvlambare vloeistoffen in of in de buurt van deze vriezer
14. Gebruik geen verlengsnoeren of niet-geaarde (tweepolige) adapters bij deze vriezer. Als het netsnoer te kort is, laat dan een gekwalificeerde elektricien een stopcontact in de buurt van de vriezer installeren. Het gebruik van een verlengsnoer kan de prestaties van de vriezer negatief beïnvloeden.

Aardingsvereiste
Deze vriezer moet worden geaard. Deze vriezer is uitgerust met een snoer met een aardingsdraad met een aardingsstekker. De stekker moet in een stopcontact worden gestoken dat correct is geïnstalleerd en geaard.
Onjuist gebruik van de aardingsstekker kan leiden tot een risico op elektrische schokken. Raadpleeg een gekwalificeerde elektricien of onderhoudsmonteur als de aardingsinstructies niet volledig worden begrepen, of als er twijfel bestaat of de vriezer correct is geaard.

Veiligheidsinstructie voor koelmiddel

Explosiegevaar.
Houd ontvlambare materialen en dampen, zoals benzine, uit de buurt van de vriezer. Het niet naleven hiervan kan leiden tot brand, explosie of de dood.

Veiligheidsinstructie voor koelmiddel

Brand- of explosiegevaar. Er is ontvlambaar koelmiddel gebruikt. Mag alleen worden gerepareerd door getraind onderhoudspersoneel. Gebruik geen mechanische apparaten. Prik geen gaten in de koelmiddelleidingen.

Brand- of explosiegevaar. Er is ontvlambaar koelmiddel gebruikt. Raadpleeg de reparatiehandleiding/gebruikershandleiding voordat u probeert dit product te onderhouden. Alle veiligheidsmaatregelen moeten worden nageleefd.

Brand- of explosiegevaar. Gooi het op de juiste manier weg in overeenstemming met de federale of plaatselijke voorschriften. Er is ontvlambaar koelmiddel gebruikt.

Brand- of explosiegevaar als gevolg van het lekken van koelmiddelleidingen; Volg de behandelingsinstructies zorgvuldig op. Er is ontvlambaar koelmiddel gebruikt.

MIDEA website voor aftersales van apparaten
Ga voor meer informatie over de aftersales van Midea-apparaten naar de tsp.midea.com
Ga voor meer informatie over de EV en SBOM naar de tsp.midea.com

Hoe in te loggen op het TSP-systeem
Gebruik de Google-browser om de https://tsp.midea.com/ te bezoeken
Interne gebruiker:
Gebruik een MIP-account en wachtwoord.
Klant:
Toegang: gegenereerd door TSP (verstrekt door de beheerder).
Wachtwoord: abcd1234 (gelieve te herzien na inloggen).

Midea-koelkasten
Als u gedetailleerde technische informatie van de fabrikant wilt ontvangen, neem dan contact op met:
xxx@midea.com
Koelafdeling
Verkoopbedrijf in het buitenland
Adres: No. 176, Jinxiu Avenue, Economic-Technological Development Area, Hefei, Anhui, China
