MERGING ANUBIS Handleiding

OVERZICHT

Lees voor een veilige werking van uw Anubis de instructies, belangrijke veiligheidsinformatie en waarschuwingen zorgvuldig door voordat u het apparaat installeert en gebruikt.

Raadpleeg de hoofdgebruikershandleiding voor alle details met betrekking tot de MERGING ANUBIS-hardware.

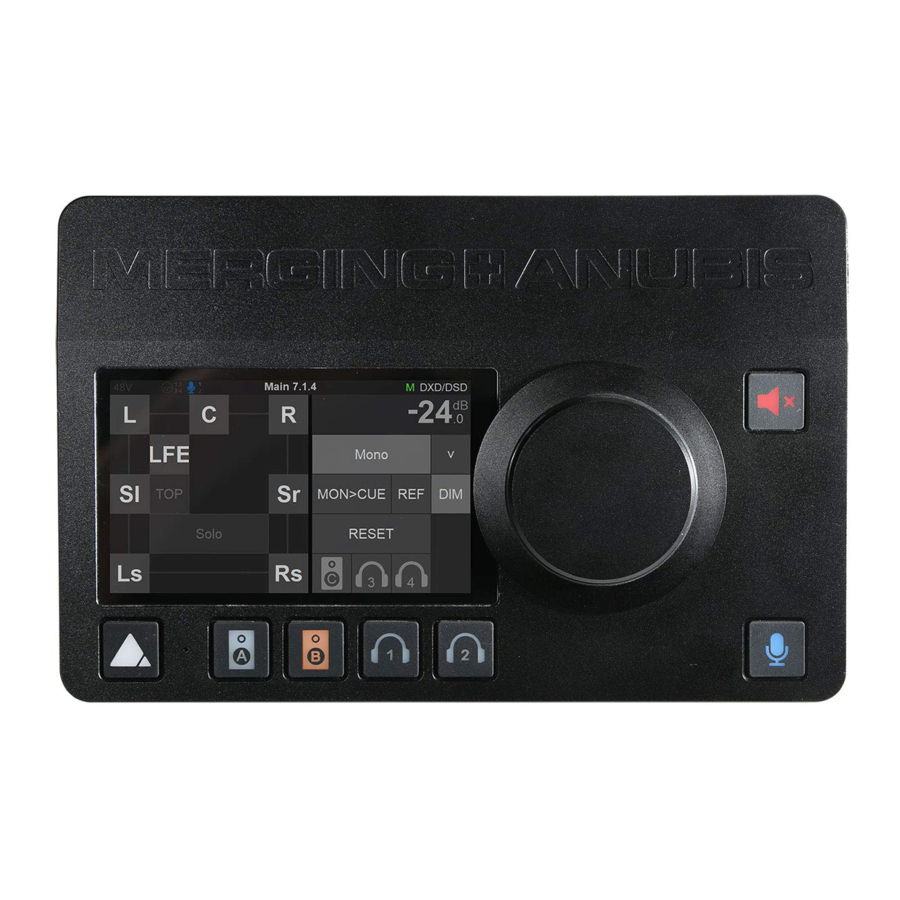

MERGING ANUBIS is een baanbrekende nieuwe audio-interface die de Zwitserse expertise van Merging Technologies op het gebied van analoge en digitale, netwerk-audio- en DSP-technologie combineert. Belangrijker nog, het biedt unieke functies aan elke ingenieur of muzikant die op zoek is naar een compacte AD/DA-unit met de kwaliteit die u van Merging mag verwachten, en een volledig uitgeruste monitorcontroller die kan worden geïntegreerd met elke DAW.

MERGING ANUBIS is ontworpen in Zwitserland, waar het wordt geassembleerd en getest volgens dezelfde strenge normen als onze complete reeks professionele producten en is bedoeld om hetzelfde hoge niveau van prestaties en betrouwbaarheid te leveren.

MERGING ANUBIS VARIANTEN EN BELANGRIJKSTE FUNCTIES

VARIANTEN

MERGING ANUBIS SPS PRO: Seamless Protection Switching. ST2022-7 klasse C en NMOS-compatibiliteit en ingebouwde schakelmodus. Ondersteunt samplefrequenties van 44,1 kHz tot 192 kHz PCM met een resolutie van 32 bits

MERGING ANUBIS SPS PREMIUM: Seamless Protection Switching. ST2022-7 klasse C en NMOS-compatibiliteit en ingebouwde schakelmodus.

Ondersteunt samplefrequenties van 44,1 kHz tot 352,8 kHz (DXD) en 384 kHz PCM met een resolutie van 32 bits. Premium High Samplling rates-formaten DSD64, DSD128 en DSD256 worden niet ondersteund in de Dante-modus.

Wanneer u in de Dante-modus werkt, is de maximale samplefrequentie 192 kHz.

BELANGRIJKSTE FUNCTIES

• Modulair door software. Evoluerend product met een lange levensduur met meerdere missies (binnenkort beschikbaar)
• Merging-klasse van zijn eigen geluidskwaliteit
• Ethernet met RAVENNA/AES67- of DANTE-interface maakt asynchrone gegevensoverdracht met computeraudiosystemen mogelijk en maakt kabelverbindingen tot 100 m mogelijk met Cat5e/Cat6-kabel
• Zelfstandig of centraal onderdeel van een zeer schaalbaar en uitbreidbaar netwerk. Meerdere MERGING ANUBIS, RAVENNA/AES67- of DANTE-compatibele interfaces kunnen op het netwerk worden aangesloten en Anubis kan op afstand en lokaal: meerkanaalsinhoud beheren, mixen, monitoren en die I/O's routeren.
• Volledig 32-bits signaalpad van analoge ingang naar uitgang, via mixer
• TFT LCD capacitief multi-touchscreen

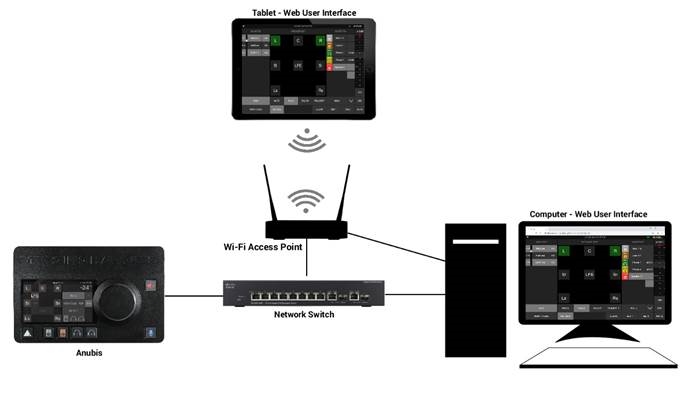

• Webgebaseerde afstandsbediening toegankelijk via smartphone, tablet of computer.
• Draaiknop voor eenvoudige aanpassing van het volumeniveau. De draaiknop biedt ook toegang tot een uitgebreid en intuïtief menu binnen de Anubis-software
• FPGA-gebaseerde DSP-mixer met effecten met ultralage latentie voor de performer foldback/Cues
• Tot 4 x 128 x 8 mix-engines
• Redundante voeding met PoE- en DC-voeding
• RAVENNA/AES67-modus (firmware)
  • 256 ondersteunde IO-kanalen
  • SMPTE 2110-30-ondersteuning: audiotransport is gebouwd op AES67 ongecomprimeerde 48 kHz PCM-audio. Er kunnen maximaal 8 kanalen in één stream worden gebundeld, 16- en 24-bits diepte worden ondersteund.
  • SMPTE 2110-10-ondersteuning: PTP v2 (IEEE 1588)
  • ST2022-7 Ondersteuning met nieuwe Anubis SPS (Seamless Protection Switching) en vanaf firmware 1.1.X en hoger.
  • NMOS-ondersteuning vanaf firmware 1.1.X en hoger. Raadpleeg de onderstaande link voor meer details.https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/4819466/NMOS+Implementation+Notes
  • Peering-ondersteuning
  • Stream Listener-ondersteuning
• DANTE-modus (firmware)
  • 8 IO of 64 IO ondersteunde kanalen (varieert met aangeschaft abonnement)
  • Dante Redundantie-ondersteuning
  • AES67-ondersteuning met vaste samplefrequentie van 48 kHz

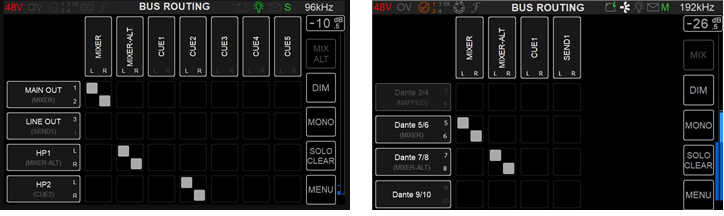

  • Anubis-instellingen bevatten een Dante Routing-pagina voor de Music- en Monitor-missies. Andere missies moeten de Geavanceerde Dante-pagina's gebruiken.

OVER RAVENNA

RAVENNA is een oplossing voor real-time distributie van audio- en andere media-inhoud in IP-gebaseerde netwerkomgevingen. Door gebruik te maken van gestandaardiseerde netwerkprotocollen en -technologieën, kan RAVENNA werken in bestaande netwerkinfrastructuren en is het volledig AES67-compatibel. Het RAVENNA-protocol beheert de gegevensoverdracht tussen de MERGING ANUBIS en een computer of andere hardware wanneer de Ethernet-interface wordt gebruikt. Deze open en gepubliceerde IP-netwerktechnologie is gecreëerd om te voldoen aan de eisen van nationale omroepen en is gericht op de essentiële vereisten van uiterst nauwkeurige klokking, hoge weerstand tegen pakketverlies en zeer lage latentie, d.w.z. de gegevens op de juiste tijd op de juiste plaats krijgen.

OVER DANTE

Dante van Audinate is een van de toonaangevende gesloten AoIP-ecosystemen en biedt een uitgebreide set software, hardware en netwerkprotocollen om ongecomprimeerde audio via het netwerk te leveren.

Dante is de productnaam voor een combinatie van software, hardware en netwerkprotocollen die ongecomprimeerde, meerkanaals digitale audio met lage latentie levert via een standaard Ethernet-netwerk met behulp van Layer 3 IP-pakketten. Dante, ontwikkeld in 2006 door het in Sydney gevestigde Audinate, bouwt voort op eerdere audio over Ethernet- en audio over IP-technologieën.

Net als de meeste andere audio-over-Ethernet-technologieën, is Dante primair bedoeld voor professionele, commerciële toepassingen. Het wordt meestal gebruikt in toepassingen waarbij een groot aantal audiokanalen over relatief lange afstanden of naar meerdere locaties moet worden verzonden.

De Anubis is een Dante Ready-apparaat dat zonder Dante-licentie wordt geleverd. De licentie moet apart worden aangeschaft.

Om in Dante-modus te kunnen werken, moet de Anubis Dante-firmware in het apparaat worden bijgewerkt. Raadpleeg de Dante-installatierichtlijnen voor alle details.

Over Dante Ready™ en Dante Activator

Met een Dante Ready™-apparaat kunt u audiokanalen kopen en toevoegen aan een apparaat na de eerste aankoop met behulp van de Dante Activator-functie in Dante Controller.

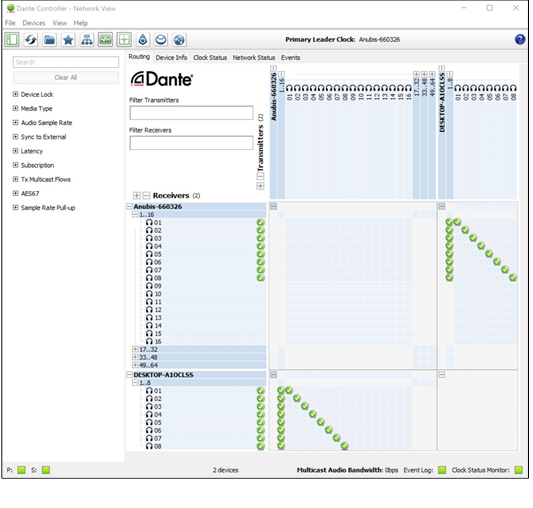

Dante Controller routeert AV-signalen tussen alle Dante-compatibele audio- en videoapparaten in uw netwerk. Configuraties worden rechtstreeks op de apparaten zelf opgeslagen, waardoor de stabiliteit van uw netwerk wordt gegarandeerd bij stroomcycli, het loskoppelen van apparaten en systeemherconfiguratie.

Dante-installatierichtlijnen

Gedetailleerde procedure voor het instellen van de Anubis Dante AoIP-werkingsmodus.

• De MERGING ANUBIS wordt geleverd zonder Dante-licentie, de licentie moet apart worden aangeschaft.
• De MERGING ANUBIS wordt altijd geleverd met de RAVENNA/AES67-firmware
• Om in Dante-modus te kunnen werken, moet de MERGING ANUBIS Dante-firmware in het apparaat worden bijgewerkt en moet er een IO-licentieplan worden aangeschaft.

Vereisten

• MERGING ANUBIS nieuwste hardwareversie Dante Ready* (Anubis SPS Made in Hungary met serienummers 10000 en hoger). Raadpleeg de Dante FAQ voor alle details.
• MERGING ANUBIS Dante Firmware 1.7.0 en hoger
• Geïnstalleerde applicaties
  • MT Discovery 20.0.0 en hoger
  • Anubis Toolkit 1.7.0 en hoger
  • MT Portal 1.2 en hoger
  • Dante Controller
• Aanmaken van een Audinate-account
• Licentie-aankoopplan is een extra kost

*Alle Anubis SPS-modellen kunnen worden onderhouden om Dante Ready te zijn, raadpleeg de Merging-website voor alle details.

Procedure

1. Download en installeer de Anubis Toolkit- of MT Discovery-applicatie, deze kunnen van de Neumann-website worden gedownload.
2. Sluit de MT 48 via het netwerk aan op uw systeem

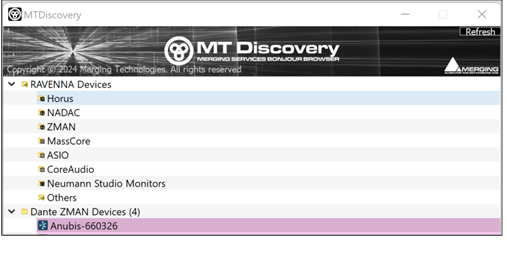

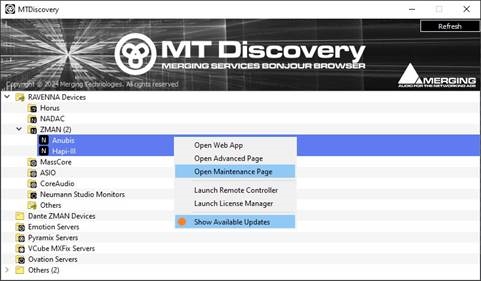

3. De MERGING ANUBIS moet worden gedetecteerd, open de onderhoudspagina

4. Update de firmware naar de Dante-firmwareversie

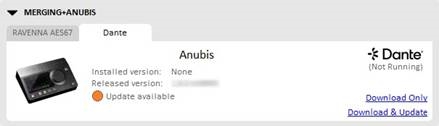

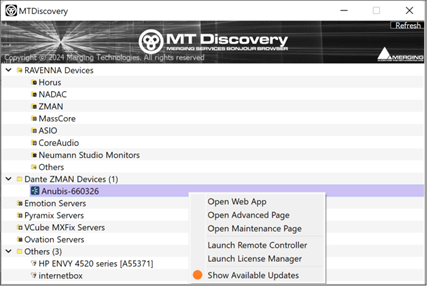

   De MT Portal toont de Dante-firmware, selecteer Download & Update, of download de Dante-firmware van de Neumann-website.
   Opmerking: de firmware-update duurt meer dan 15 minuten, breek deze op geen enkel moment af.

5. Zodra de Dante-firmware is bijgewerkt, start u het apparaat opnieuw op.

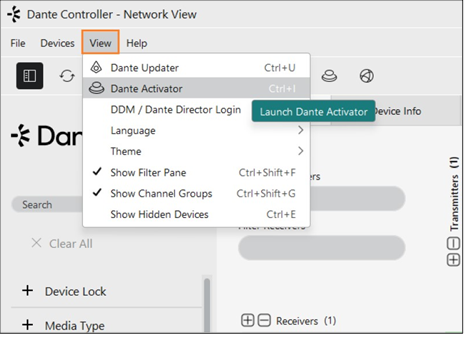

6. Zorg ervoor dat u de Dante Controller-applicatie van de Audinate-site hebt gedownload en geïnstalleerd. De Dante Virtual Sound Card wordt ook aanbevolen voor gebruik in de Dante-modus.https://www.audinate.com

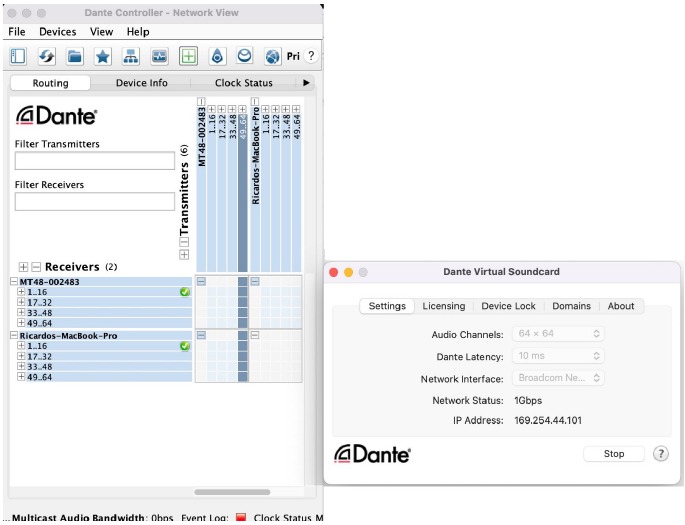

7. Met de MERGING ANUBIS aangesloten op het systeem waarop Dante Controller wordt uitgevoerd, start u de Dante Activator vanuit het weergavemenu

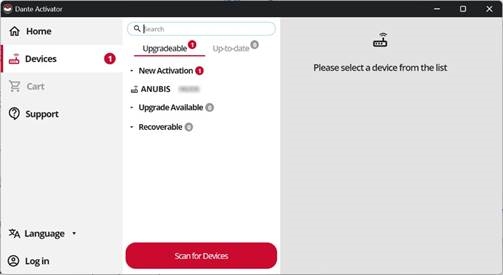

8. De MERGING ANUBIS moet worden gedetecteerd in de Dante Activator

9. Selecteer een licentieplan. 8 x 8 IO worden aangeboden of 64 x 64 IO
   Opmerking: Licentieplannen kunnen worden geüpgraded en het huidige betaalde bedrag wordt afgetrokken van de upgradekosten.

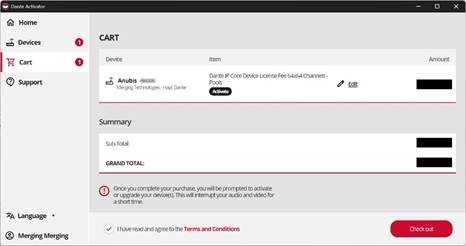

10. Ga naar Winkelwagen en Afrekenen
    U wordt gevraagd om in te loggen op uw Audinate-account, maak er een aan als u er geen heeft.

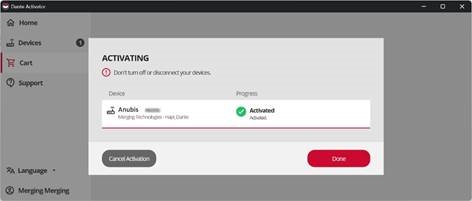

11. Activeer uw licentieplan bij het invoeren van de aankoopgegevens (bijv. creditcard)

12. Wacht op de bevestiging van de activering

13. De MERGING ANUBIS is nu klaar voor Dante-bewerkingen.z
14. Het wordt gedetecteerd in de Dante Controller en kan worden gebruikt met de Dante Virtual Sound Card

    Opmerking: Dante Virtual Sound Card en/of Dante VIA zijn tegen extra kosten verkrijgbaar.

Dante-werkingsmodi

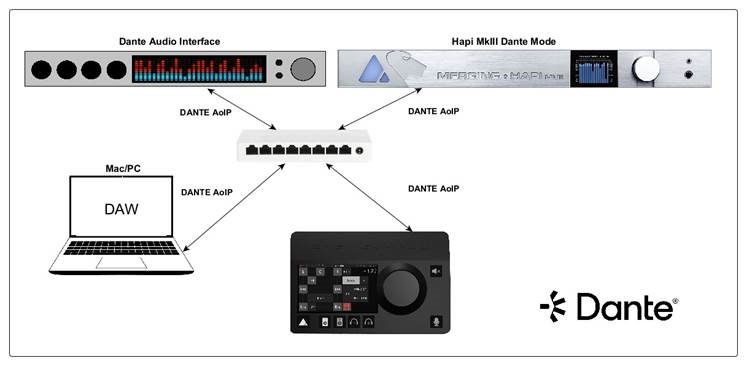

Dante-netwerkintegratie

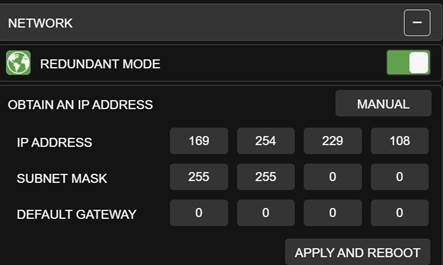

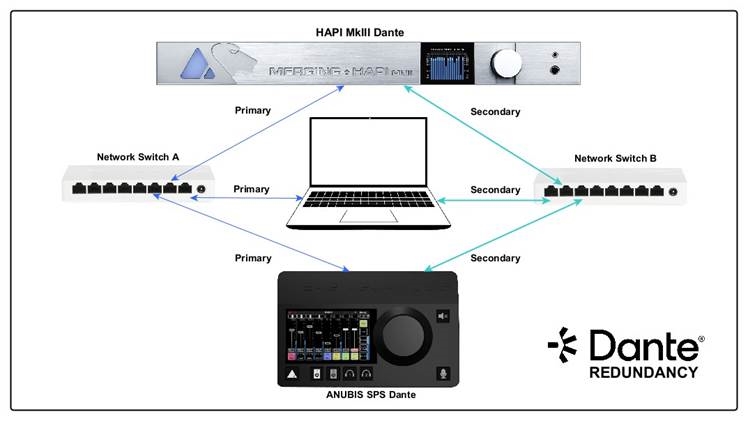

Dante-redundantie

Anubis RAVENNA/AES67 versus Dante-specificaties

ANUBIS FIRMWARE-SPECIFICATIES

FIRMWARE ACTIEF	RAVENNA AES67 FIRMWARE	DANTE FIRMWARE
Kenmerken	RAVENNA & AES67	DANTE	AES67
Drivers en hulpprogramma's	Gratis	Vereist de aankoop van een Dante IO-licentieplan
IO-telling	256 IO	8 IO of 64 IO
Integratie	Merging: MAD (Windows) - VAD (macOS) - ANEMAN	Dante Controller - DVS - VIA
Samplingfrequentie	*Max. 352,8 kHz (DXD), 384 kHz en DSD (premium)	tot 192 kHz	Alleen 48 kHz
latentie	6-12-16-32-48-64 samples	0,25 ms - 0,5 ms - 1 ms - 2 ms - 5 ms	1 ms - 2 ms - 5 ms
Extra ondersteunde protocollen	NMOS, LAWO HOME	NVT
Netwerkredundantie	ST2022-7	Redundante modus (Dante)
WDM-ondersteuning (Windows)	Merging Audio Device (MAD)	Dante VIA
PTP-klok	Flexibel (vanaf interface) - PTPv2	Dante Controller - PTPv1
AoIP-listener uitgeschakeld	Beschikbaar met Monitor Mission	Niet beschikbaar
ASIO-klok	Beschikbaar	Niet beschikbaar
Geavanceerde pagina's	Volledige geavanceerde functies	Beperkte geavanceerde opties
Peering-ondersteuning	Beschikbaar	Niet beschikbaar
Generieke AES67-invoerstromen	Beschikbaar	Niet beschikbaar
Sound ID-ruimtecorrectie	Beschikbaar	Beschikbaar
Plug-ins (EQ, Dynamics, Reverb)	Beschikbaar	Beschikbaar
Plug-ins (Deesser, Blackhole*)	Beschikbaar	Beschikbaar
MIDI PreAmps afstandsbediening	Beschikbaar	Niet beschikbaar
Neumann KH AES67-ondersteuning	Beschikbaar	Beschikbaar	Alleen 48 kHz

AANSLUITEN VAN DE MERGING ANUBIS

De Ethernetkabel aansluiten op het netwerk voor gebruik met Dante of RAVENNA

De netwerkverbinding gebruikt een RJ45-bus met een EtherCon-vergrendelingsconnector. Er kan een standaard Cat5e-, Cat6- of hogere kabel worden gebruikt. Anubis wordt geleverd met een Ethernet Cat6-kabel van 3 meter; als een langere kabel nodig is, kan deze worden besteld bij uw Merging Technologies-dealer.
Als u een EtherCon gebruikt, lijnt u deze uit met de netwerkconnector, zodat de kleine sleuf in de
EtherCon-connectorbehuizing naar boven is gericht. Duw vervolgens de connector in de behuizing totdat de vergrendeling vastklikt.
Om de kabel te verwijderen, pakt u de EtherCon-kabelconnectorbehuizing vast en drukt u op het lipje boven de netwerkinputconnector om de vergrendeling los te maken. Trek vervolgens de connector eruit. Trek niet aan de kabel. Als het lipje voor het losmaken van de vergrendeling niet voldoende wordt ingedrukt, kan de kabel niet worden verwijderd.

Figuur 1 Cat5e- of Cat6-Ethernetkabel

Opmerking: Mogelijk is een netwerkinterfaceadapter vereist om de Anubis RJ-45-kabel aan te sluiten op een USB Type A-, B- of C-poort, of op een Thunderbolt-poort van uw notebook/computer. Merging beveelt de Sonnet Thunderbolt Gigabit Ethernet-adapter aan.

Voor Dante-netwerken

Als u meer dan één Anubis heeft of als u een ander Dante-apparaat heeft, zoals een Hapi, of een tweede systeem dat Dante via hetzelfde netwerk gebruikt, wordt het ten zeerste aanbevolen om een door Merging gecertificeerde Dante-switch te gebruiken en onze configuratierichtlijnen te volgen.

Door Merging aanbevolen switches en configuraties:
RAVENNA/AES67- en Dante-gecertificeerde switches
https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/4818859/Dante+devices+Multica_st+Groups+configuration+-+Cisco+switches

Geïnstalleerde toepassingen

Anubis Toolkit 1.7.0 en hoger
Voor het nieuwste pakket met installatieprogramma's, firmware en tools voor afstandsbediening

MT Discovery 15.0.10 en hoger
Voor Dante-toegang tot Web App, Remote App, Dante Advanced Pages en firmware-updates

MT Portal 1.2 en hoger
Voor automatische software- en firmware-updates

ANUBIS-STARTPAGINA

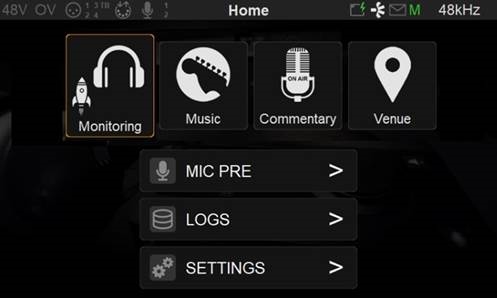

Selecteer de missie die u wilt gebruiken

Missies

Alle missies worden ondersteund in Dante-modus. Raadpleeg de Anubis-gebruikershandleiding of de missiebijlage voor meer informatie.

LOGBOEKBERICHTEN

Selecteer of logboekberichten vooraf ingesteld zijn (gele werkbalkenvelop knippert).

PREAMPS-BEDIENING

Opent de Anubis PreAmps-pagina (raadpleeg de missiehandleiding)

Opmerking: Peering wordt niet ondersteund in Dante-modus.

STATUSBALK

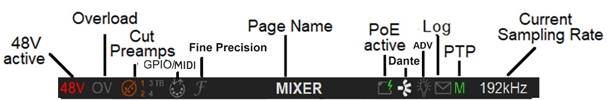

Geeft informatie en meldingen weer over de Anubis-status

48V: licht rood op als 48 fantoomvoeding actief is op een inputkanaal

CLP: Clippingpiek gedetecteerd, verwijder de clipping door op het metersgedeelte te tikken (PreAmps & Meters-pagina) of gebruik de beschikbare optie Peak clear (piek verwijderen)

OV: Overbelasting gedetecteerd in de ingebouwde mixer van de Anubis.

Input Cut: wanneer dit brandt, geeft dit aan dat een of meer Preamp-kanalen zijn uitgeschakeld (gedempt) 1-2-3-4-TB

Talkback: ingebouwde en/of gerouteerde input naar de Talk 1 of 2. Actieve talkback licht op wanneer ingeschakeld

Pagina titel: informatie met betrekking tot de geselecteerde pagina

GPIO: GPIO-indicator voor input en output, licht op als GPIO wordt ontvangen of verzonden

MIDI IO: MIDI-indicator voor input en output, licht op als MIDI wordt ontvangen of verzonden

Log: licht op wanneer een bericht of fout is ontvangen. Controleer het bericht in het logboek op de startpagina

Dante: pictogramindicator dat de Anubis in Dante-modus draait

Power Over Ethernet: (PoE) wanneer actief, wordt het pictogram groen gemarkeerd

Synchronisatiestatus: M Master PTP of S Slave PTP-klok

Indicatie samplingfrequentie: bijv. 192 kHz

INSTELLINGEN

De lay-out van de instellingen kan variëren afhankelijk van de actieve Mission.

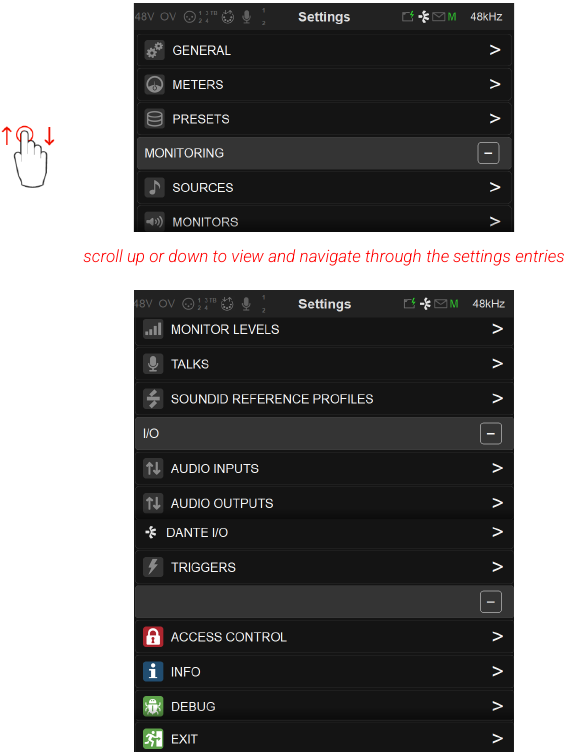

Open de Anubis-instellingen vanaf de Anubis-startpagina door lang op de Anubis Home-knop te drukken.

De instelling Dante-modus verschilt van de RAVENNA/AES67-instellingen. In dit gedeelte beschrijven we het verschil. Raadpleeg de gebruikershandleiding of de Mission-handleiding voor meer informatie over de RAVENNA/AES67-instellingen.

BESCHRIJVING VAN INSTELLINGSCATEGORIEËN

ALGEMENE INSTELLINGEN

Opmerking: De algemene instellingen worden weergegeven op een zwarte achtergrond vanaf firmware 1.4.4 en hoger Samplefrequentie

Samplefrequentie
Selector voor de verschillende samplefrequenties, beschikbaar via een vervolgkeuzemenu. De hoogste ondersteunde samplefrequentie in de Dante-modus is 192 kHz.

Anubis Pro: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
Anubis Premium: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz en 192 kHz

Opmerking: 384 kHz, DXD en DSD worden alleen ondersteund met de RAVENNA/AES67-firmware.

KLOK
Intern: Dante
Optisch: Synchroniseren met externe optische klok.

Over de Dante-klok
Alle apparaten met Dante gebruiken het IEEE 1588 Precision Time Protocol (PTP) via het netwerk om hun lokale klokken te synchroniseren met een masterklok, waardoor nauwkeurige tijduitlijning van samples in het hele netwerk wordt geboden. Eén Dante-apparaat wordt gekozen als de PTP Leader Clock voor het netwerk; alle andere Dante-apparaten fungeren als PTP Follower Clocks voor de gekozen masterklok. Hoewel veel Dante-apparaten PTP kunnen worden
Leader Clock, wint slechts één apparaat de verkiezing. Apparaten met klokingangen (bijv. Word Clock of AES3) hebben de voorkeur in het verkiezingsproces. Een apparaat met een gigabitverbinding heeft de voorkeur boven een apparaat dat is verbonden via 100 Mbps. Een tie-breaker-regel van het laagste MAC-adres wordt gebruikt als er meerdere gelijkwaardige kandidaat-masterklokken beschikbaar zijn. Het verkiezingsproces kan worden overruled door 'Preferred Leader' handmatig in te stellen op een apparaat.

Dante-kloktypen
Elk Dante-hardwareapparaat kan zijn klok afleiden van het hoogwaardige ingebouwde klokcircuit of van een extern aangesloten word clock. In het geval van Dante Virtual Soundcard wordt de klok van de computer gebruikt.

Over Dante-latentie
Voor Dante-audioapparaten wordt variatie in latentie in het netwerk gecompenseerd bij de ontvanger. Elke ontvanger heeft een apparaatlatentie-instelling. Deze instelling definieert de latentie tussen de tijdstempels op de binnenkomende audiomonsters en het moment waarop die monsters worden afgespeeld.
De typische standaardlatentie voor een Dante-audioapparaat is 1 msec. Dit is voldoende voor een zeer groot netwerk, bestaande uit een Gigabit-netwerkcore (met maximaal 10 hops tussen edge-switches) en 100 megabit-verbindingen naar Dante-apparaten. Kleinere netwerken met alleen Gigabit kunnen lagere latentiewaarden gebruiken (tot 150 µsec voor zeer snelle apparaten, zoals PCIe-kaarten). Aanbevolen latentie-instellingen worden weergegeven in Dante Controller en zijn ook te vinden in de documentatie bij het product.

Raadpleeg de Dante Controller-handleiding voor alle details

MONITORING-instellingen

De Monitoring-instellingen vormen het centrale onderdeel van de Monitoring Mission, hier kunt u de binnenkomende bronnen en uitgaande monitorsets configureren en hun routing configureren.

BRONNEN

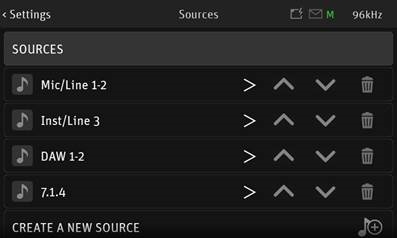

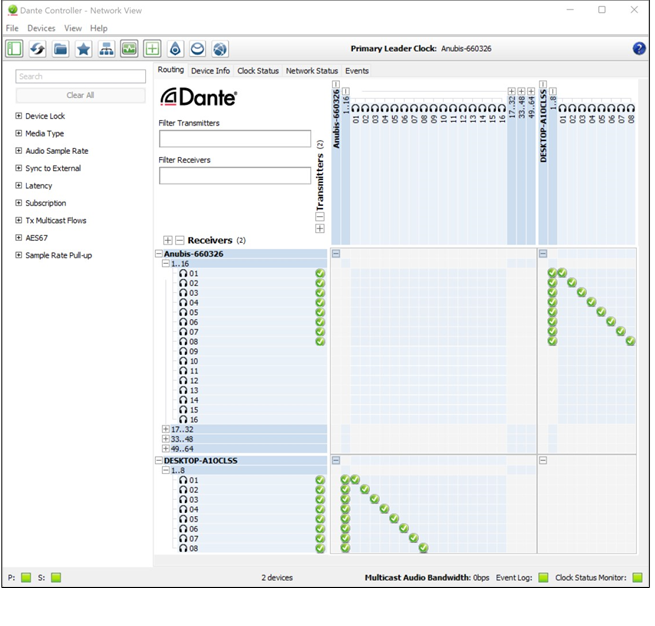

De eerste stap is het configureren van uw bronnen (bijv. DAW of extern DANTE-apparaat) voordat u beslist hoe u deze wilt monitoren. Standaard wordt Anubis geleverd met vooraf gemaakte bronnen die bestaan uit de huidige fysieke ingangen van Anubis: Mic/Line (ingangen 1-2 op het achterpaneel) en INST/LINE (ingangen 3-4 op het voorpaneel), met een extra DAW-bron die klaar is om naar uw DAW-weergave te luisteren, bij een eerste verbinding binnen Dante Controller.
De interne bronnen zijn al gepatcht naar de Anubis-mixengine, zodat u ze onmiddellijk kunt gebruiken voor monitoringdoeleinden. U bent vrij om een van deze vooraf geconfigureerde bronnen te verwijderen en/of op elk gewenst moment uw eigen extra bronnen te maken.
Anubis wordt af fabriek geleverd met enkele vooraf geconfigureerde bronnen (zoals DAW 1-2). Gebruikers zijn vrij om hun eigen bronnen toe te voegen en te maken of de huidige bronnen te bewerken. Er zijn 128 kanalen @ 1FS (44,1/48 kHz) beschikbaar om die bronnen aan te sluiten.

Kanalen

Nummer: Kanaalnummering van de bron
Type: Het kanaaltype is vooraf gedefinieerd in overeenstemming met het geselecteerde brontype

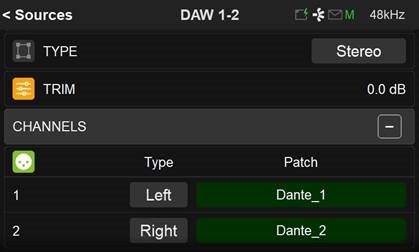

Patch: Configureer de brondoorvoer door elk van de bronkanalen te patchen. Scrol om de volledige lijst te bekijken.

Figuur 2 Voorbeeld: Dante Patched Source

Opmerking: Stream Listener-bronnen worden niet ondersteund in de Dante-modus.

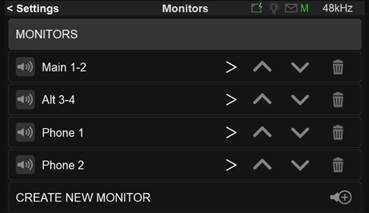

MONITOREN

Configureer uw monitoring-sets, of u nu de hardware-uitgangensets van Anubis wilt gebruiken voor uw studiomonitorluidspreker, hoofdtelefoon, cuemix of om de uitgangen van een extern compatibel apparaat Dante-apparaat op afstand te bedienen.

Patches

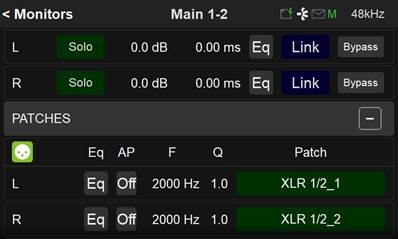

Figuur 3 Voorbeeld: Geconfigureerde Patch Monitor

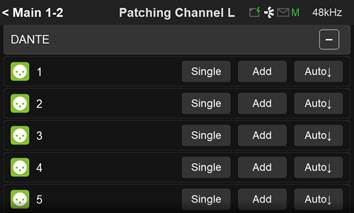

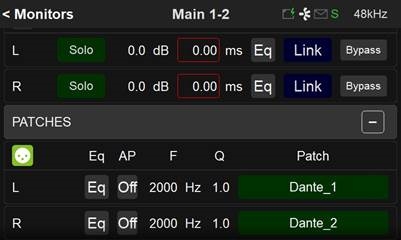

Patch: Configureer de Monitor-routing. Gebruikers kunnen een Anubis Hardware Output Monitor, een externe bron (bijv. gekoppeld apparaat) of een Dante-stream patchen. De patchlijst begint met de Anubis Hardware-ingangen, gevolgd door de Dante-stream. Scrol om de volledige lijst te bekijken.

DANTE IO-instellingen

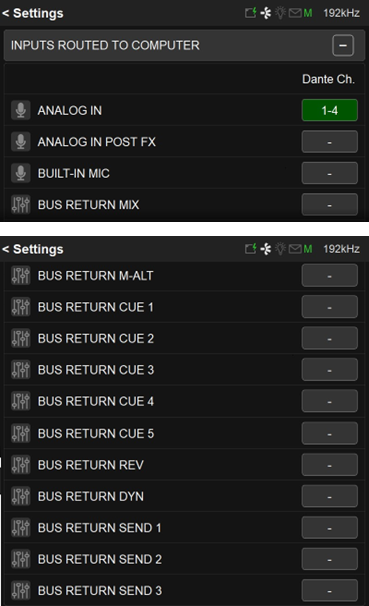

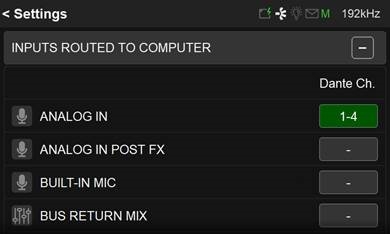

Wijs het DANTE IO-kanaal toe vanuit de Anubis-instellingen. Hierdoor kan de operator bijvoorbeeld microfooningangen van de Anubis rechtstreeks naar de Dante-kanalen patchen om deze in de DAW op te nemen.

De Venue Mission en Commentary Unit Mission hebben geen Dante IO-instellingenpagina. Om de Dante-routering uit te voeren, opent u de Dante Advanced-pagina's vanuit MT Discovery.

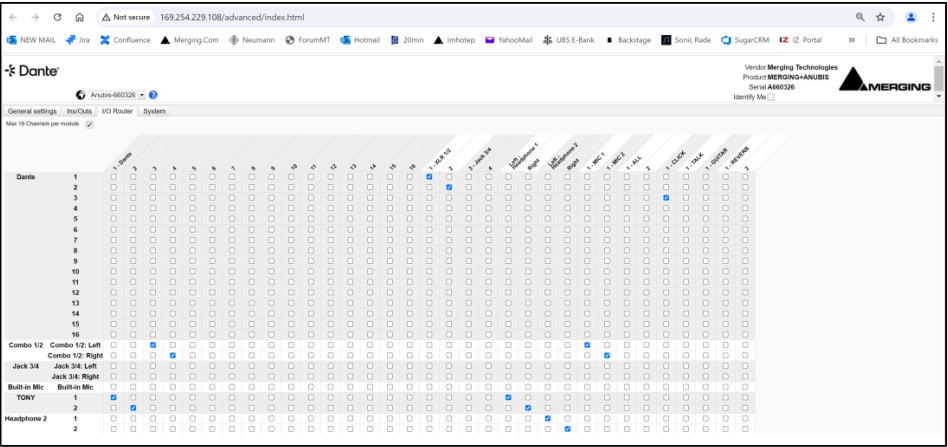

Routingvoorbeeld van de Venue Mission in de geavanceerde instellingen.

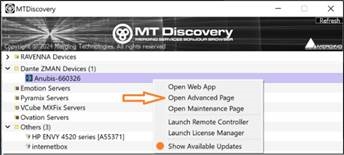

Raadpleeg de online Dante Advanced Pages-informatie voor alle details https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/257392641/Merging+DANTE+Advanced+Pages.

Raadpleeg de Use Case hier voor alle details over de Venue Mission https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/665649153/COMMON+SETUP+DANTE .

SoundID REFERENCE ROOM CORRECTIE

OUTPUTS-instellingen

TRIGGERS-instellingen

Raadpleeg de hoofdhandleiding voor alle details.

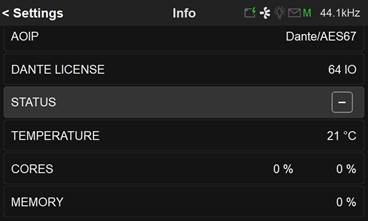

INFO-instellingen

Info
Vind alle informatie over de Anubis-naam, het type, de firmwareversie, de onderhoudsmodus en het
serienummer, samen met aanvullende informatie over de Anubis-status: temperatuur, CPU,
geheugengebruik en de AoIP Running Firmware (Dante) evenals het Dante-licentieplan (8 IO of 64 IO)

Opmerking: Anubis-gebruikers moeten regelmatig controleren of er een nieuwe firmware beschikbaar is. Het is belangrijk om te updaten naar de nieuwste firmware om te profiteren van de nieuwste verbeteringen en fixes.
Volg de firmware-updateprocedure voor alle details.

EXIT-instellingen

Opnieuw opstarten
Start de Anubis opnieuw op

Opmerking: Om Anubis UIT te schakelen, drukt u op de AAN/UIT-knop om deze in de losgelaten stand te zetten.

Opslaan
Sla de huidige Anubis-configuratie op

Opmerking: De volledige Anubis-configuratie wordt om de 2 minuten opgeslagen en ook telkens wanneer u de Anubis-instellingen verlaat. Als er wijzigingen worden toegepast in de Anubis-instellingen en u van plan bent de Anubis uit te schakelen terwijl u zich in de instellingen bevindt, wordt aanbevolen om eerst een Save-configuratie uit te voeren.

Opnieuw opstarten naar fabrieksinstellingen
Als u uw Anubis opnieuw opstart naar de fabrieksinstellingen, worden de standaard fabrieksinstellingen teruggehaald.

Alle bronnen, monitoren en instellingen gaan verloren.
Aangezien de opgeslagen presets niet worden gewist, raden we u aan eerst een back-up van uw Anubis-configuratie te maken door deze op te slaan in een preset.

Dante-redundantie

De Merging Anubis ondersteunt volledig (2) RJ45-connectoren, die in twee verschillende bedrijfsmodi kunnen worden geconfigureerd.

1. Dante-redundantie:
   Dante biedt een fulltime redundantieoptie met permanente primaire en secundaire audiotransmissie. Redundantie vereist een tweede netwerk, hetzij met behulp van een tweede fysieke switch (aanbevolen), hetzij via een VLAN dat het netwerkverkeer isoleert.
   Audiogegevens worden tegelijkertijd op zowel het primaire als het secundaire netwerk verzonden. In het geval van een storing op een netwerk, blijft de audio nog steeds worden verzonden via het andere netwerk.
   Kan worden geactiveerd vanaf de TFT onder Settings>General
   .
2. Netwerkswitchmodus (standaard)
   Hiermee kan de daisy chain worden gewijzigd van één extra netwerkinterface die rechtstreeks is verbonden met een van de Hapi MKIII RJ45-poorten.
   Let op: We bieden geen ondersteuning voor meerdere daisy-chained apparaten vanaf de tweede ethernetpoort van de Hapi in de switchpoort. Een correct geconfigureerde netwerkswitch wordt aanbevolen om meer dan één extra hardware-audio-interface in een daisy chain te schakelen.

BASIS DANTE-MONITORINGINSTELLING (Monitor Mission)

Instellen:

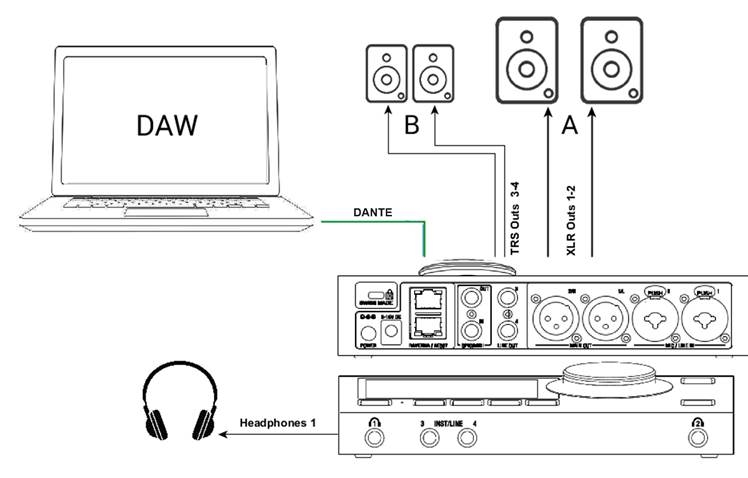

Met behulp van een hoofdspreakerset en hoofdtelefoon om de DAW Main playout-bron te monitoren.

Vereisten:
Zorg ervoor dat je Dante Controller en Dante Virtual Sound Card hebt geïnstalleerd en correct uitvoert. Sluit je Anubis correct aan en zet hem aan.
Sluit je actieve monitoren (of eindversterker) aan op de fysieke uitgangen XLR 1 en 2 van de Anubis en/of TRS-uitgangen 3-4 als je alternatieve monitoren in je setup hebt.

Procedure:

1. Om je DAW-weergave met Anubis te verbinden, moet je eerst een bron beschikbaar hebben om je DAW Playout Stream 1-2 (indien stereo) te hosten.
   Opmerking: Ex-factory Anubis wordt geleverd met een DAW 1-2-bron. Als deze niet beschikbaar is op de pagina Sources, maak deze dan aan, raadpleeg het gedeelte Settings>Sources in de handleiding.
2. Start je DAW en zorg ervoor dat deze de Dante-driver laadt
3. Open Dante Controller en verbind Streams tussen je Anubis en je systeem

4. Patch je DAW 1-2-bron naar de Dante Streams 1-2

5. Patch je monitorset. Ex-Factory Speaker Sets: A, B en Headphones 1, 2 moeten al zijn gepatcht naar hun respectievelijke fysieke uitgangen. Dit kan indien gewenst worden gecontroleerd en gewijzigd onder de sectie Settings>Monitors Patch.
   Standaard patching onder de respectievelijke instellingen Sources en Monitors
   Settings>Monitor Main 1-2 Speaker A Gepatcht op de fysieke Anubis XLR 1-2

   Settings>Monitor Main 1-2 Speaker A Gepatcht op de Dante Streams 1-2


   Als de Dante Streams automatisch de verbinding verbreken, zorg er dan voor dat je onder Settings>Dante IO-pagina geen kanalen hebt die al zijn toegewezen aan die Dante-kanalen

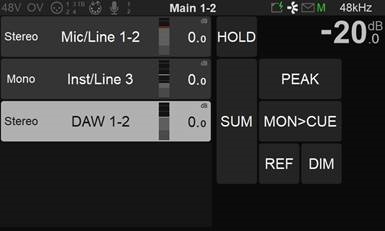

6. Keer terug naar de hoofdpagina Anubis Source om te selecteren welke bron en van welke monitorset je wilt monitoren. Selecteer eerst de monitorset (bijv. de knop Anubis A of B) en selecteer vervolgens de DAW 1-2-bron om deze te monitoren.


   Selecteer DAW 1-2 Source
7. Om meerdere bronnen tegelijkertijd te monitoren, schakel je de optie SUM in en tel je je bronselecties op.
   Om het volume van de hoofdtelefoon te regelen, selecteer je eenvoudig de knop Headphone 1 en gebruik je de draaiknop van de Anubis om het volume aan te passen.

Opmerking: De modus Speakers Set en de modus Headphones luisteren naar dezelfde bronselectie. Om naar verschillende bronnen te luisteren, moet een Monitoring Cue worden geconfigureerd (raadpleeg de sectie Settings>Monitors Cue mode)

Je bent klaar om je Anubis Monitoring Mission te starten en hebt volledige controle over je DAW-monitoring.

MUSIC MISSION DANTE-INSTELLING

Instelling:

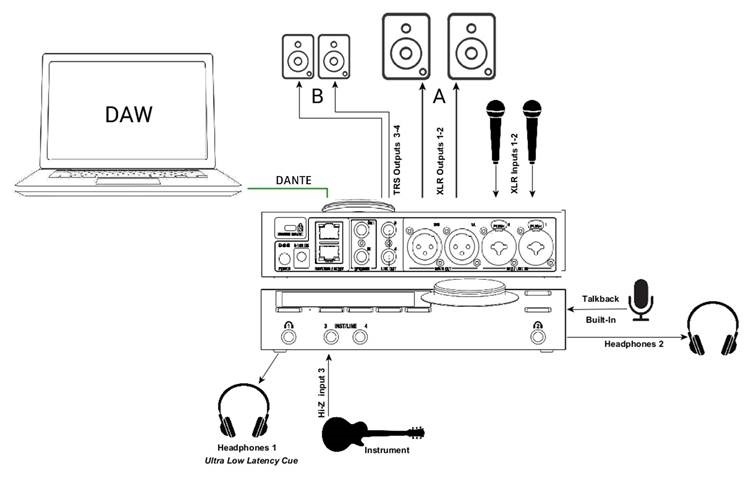

Microfoons en instrumenten toevoegen voor opname tijdens het monitoren van je DAW Main-uitgangen samen met een ultra-lage monitoring Cue gerouteerd naar de Headphones 1. CUE-mixen leveren aan artiesten via een Dante-netwerk.

Vereisten:
Installeer Dante Controller en Dante Virtual Soundcard.

Sluit je microfoons aan op de XLR-combo-ingangen 1-2 aan de achterkant van de Anubis, je gitaar of bas kan rechtstreeks worden aangesloten op de Hi-Z-instrumentingang aan de voorkant Input 3. Stereo-ingangen 3-4 kunnen worden gebruikt, maar in dit geval moet onder Settings>Sources>Inst/Line de bronmodus worden gewijzigd in de stereomodus en worden gepatcht op Jack 3 en Jack 4.

Opmerking: het gebruik van ingang 4 overschrijft de ingebouwde Talkback-microfoon, omdat beide hetzelfde circuit delen.

Procedure:

1. Start Dante Virtual Sound Card (DVS) en Dante Controller.
2. Breng in Dante Controller verbindingen tot stand tussen de Anubis en je systeem

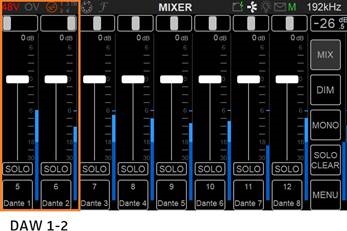

3. Configureer je DAW om de Dante Virtual Sound Card te gebruiken en zorg ervoor dat deze is geconfigureerd om bijvoorbeeld de Dante-uitgangen 1-2 te gebruiken
4. Speel je DAW af
   Het DAW-signaal komt binnen in de Dante-ingangskanalen van de Anubis.

   Het wordt aanbevolen om voor Stereo DAW-ingangen de kanalen links en rechts te pannen.
5. Open de pagina Bus Routing en patch de Mixer en Mixer-ALT naar de uitgangen die je wilt monitoren.

   Bus Routing
   Je kunt de uitgangen van de mixers toewijzen aan lokale Anubis-hardware-uitgangen (bijv. XLR 1-2 of HP1 of HP2), maar je kunt je Bus Routing ook toewijzen aan Dante-apparaten via je netwerk (scroll naar beneden op de pagina). Opmerking: voor Dante Multichannel Monitoring raden we aan om de Anubis Monitor Mission te gebruiken
6. Om de fysieke voorversterkers van de MT 48 via Dante en je DAW op te nemen, moet je ze correct routeren onder Settings>Dante IO.
   In de onderstaande afbeelding hebben we de analoge ingangen 1-4 van de Anubis gerouteerd naar de Dante-kanalen 1-4 om die kanalen op te nemen in je DAW-ingangen.

   Je bent klaar om softwaretoepassingen (DAW) op te nemen en te monitoren met behulp van de Anubis Music Mission, waarin je nu ook de Anubis Inputs-kanalen kunt mixen in ultra-lage latentie.

MEER ANUBIS GEBRUIKSSITUATIES HIER

https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/4818957

WEBGEBRUIKERSINTERFACE

Bedien je Anubis-monitoring op afstand via een tablet of webbrowser door de webgebruikerspagina te openen. De Anubis-monitoringwebgebruikersinterface combineert alle drie pagina's van de Monitoring Mission in één webpagina.

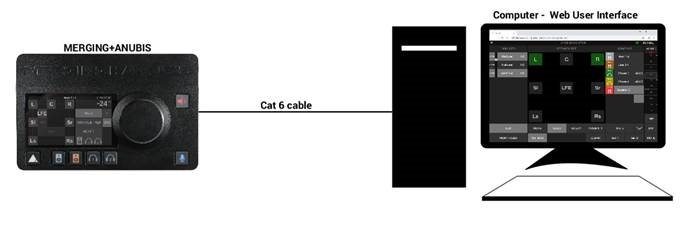

Peer-to-peer-toegnag op afstand:

Netwerk-/tablettentoegang op afstand:

De webgebruikersinterface op afstand openen

MT Discovery:
Zorg ervoor dat MT Discovery 15.0.10 en hoger op je systeem is geïnstalleerd.
Zodra Anubis correct is verbonden met je pc of Mac, start je MT Discovery en dubbelklik je met de muis op de Anubis-vermelding. Hiermee wordt de Monitoring Web Access-pagina geopend in je standaardwebbrowser (Google Chrome aanbevolen).

ANEMAN, VAD en MAD zijn RAVENNA/AES67-hulpprogramma's en stuurprogramma's en bieden geen ondersteuning voor de Dante-bedrijfsmodus en zullen je Anubis ook niet detecteren. Als je in Dante werkt, raden we aan om MT Discovery te gebruiken voor interface-toegang en -beheer en Dante Controller voor connectiviteit.

Dante Appendix beschikbaar via de webtoegang

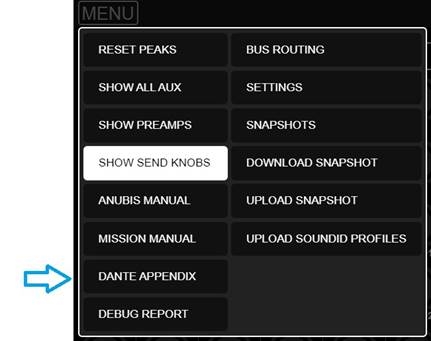

Zodra de webtoegang op afstand is geopend in je browser (Chrome aanbevolen). Zie in het hoofdmenu opties met toegang tot instellingen en ook de toegang tot de Dante Appendix.

Apparaat identificeren

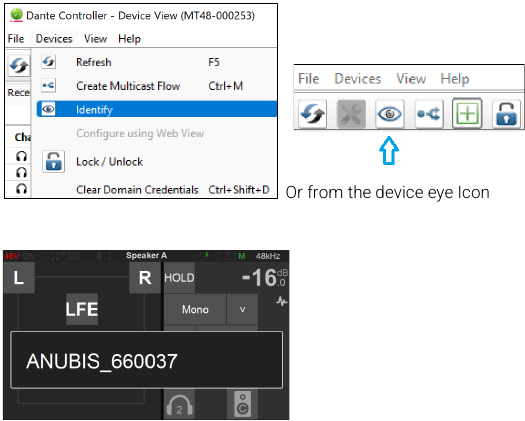

Dante Controller biedt ondersteuning voor apparaatidentificatie. Dubbelklik op een apparaat in de netwerkweergave om de apparaatweergave te openen en klik op de knop "Identify" (Identificeren). Hiermee wordt de apparaatnaam/het serienummer in overlay weergegeven op het Anubis TFT-scherm.

Je hebt nu een Anubis via het netwerk geïdentificeerd.

ANUBIS FIRMWARE UDPATE PROCEDURE

VEREISTEN

• MT Discovery 15.0.10 en hoger en MT Portal 1.2 en hoger.
  Download van https://www.merging.com/download
• Een internetverbinding om de nieuwste Firmware te downloaden
• De ethernetinterface van de Anubis verbinden met een Mac- of PC-systeem voor de updateprocedure
• Google Chrome is de aanbevolen browser

PROCEDURE – MT Portal

1. Installeer MT DISCOVERY en MT Portal
2. Download de nieuwste Anubis Toolkit / Firmware van https://www.merging.com/anubis/download
3. Verbind uw Anubis-netwerkpoort met het systeem waarop u de nieuwste firmware hebt gedownload
4. Door MT Discovery te starten, zal het uw Anubis binnen enkele seconden ontdekken.
5. Voer een muisklik + rechtermuisklik uit en selecteer "Show Available updates" (Beschikbare updates weergeven)
   Opmerking: Raadpleeg de hoofdgebruikershandleiding voor handmatige firmware-updates.

6. Dit opent de MT Portal.
7. Selecteer onder het Dante-tabblad van de Anubis "Download & Update" (Downloaden en updaten)


   Nooit over een firmware-update.
8. Start de Anubis opnieuw op zodra de update succesvol is. Het zal dan in Dante-modus draaien.
   De Dante IO-licentie is niet inbegrepen, volg de procedure aan het begin van deze handleiding voor details.

PROCEDURE – Handmatig

Update vanaf de onderhoudspagina (alternatief)

Gebruikers kunnen de firmware bijwerken vanaf de pagina Onderhoudsmodus. Dit wordt ondersteund via een netwerk-AoIP-verbinding met uw systeem (mac of pc).

OPEN ONDERHOUDSPAGINA vanuit de Anubis van het MT Discovery-menu met de rechtermuisknop

Er wordt een browservenster geopend. Klik op SELECT FILE (BESTAND SELECTEREN) en zoek het firmwarebestand dat u hebt gedownload.
(De RAVENNA-AES67- of DANTE-firmware/toolkits kunnen de Merging-site zijn)

Klik op UPDATE (BIJWERKEN) en wacht tot de procedure is voltooid. Zorg ervoor dat uw computer niet in de slaapstand gaat tijdens het updateproces. De updateprocedure duurt ongeveer 10 minuten. Raak niet in paniek als het proces vast lijkt te lopen. Breek niet af, wacht gewoon.

Zodra de update is voltooid, verschijnt het bericht REBOOT DEVICE (APPARAAT OPNIEUW OPSTARTEN). Bevestig.

Na het opnieuw opstarten van het apparaat is uw Merging Anubis bijgewerkt naar de nieuwste firmware.

Breek nooit een lopende firmware-update af

Referenties

• https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/4819466/NMOS+Implementation+Notes
• https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/4818859/Dante+devices+Multica_st+Groups+configuration+-+Cisco+switches
• https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/4818859/Dante+devices+Multicast+Groups+configuration+-+Cisco+switches.
• https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/257392641/Merging+DANTE+Advanced+Pages
• https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/665649153/COMMON+SETUP+DANTE
• https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/4818957
• Merging Technologies - Interfaces

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MERGING ANUBIS Handleiding

Beschikbare talen
