Digitus DA-70615 handleiding

Inhoud van de verpakking

Ÿ 1x Hoofdeenheid
Ÿ 1x Gebruikershandleiding

Energie-efficiëntie

Input: 180-250V~, 50/60Hz, Max 0.25A
Output: 5.0V DC 2.8A, Max 14.0W

Voor type A

• Ÿ Gemiddelde actieve efficiëntie: 82.5 %
• Ÿ Efficiëntie bij lage belasting (10%): 78.0 %

Voor type C

• Ÿ Gemiddelde actieve efficiëntie: 81.2 %
• Ÿ Efficiëntie bij lage belasting (10%): 72.0% Stroomverbruik zonder belasting: 0.09W

Aansluitingen

1. Schakel de stroom uit voor de installatie.

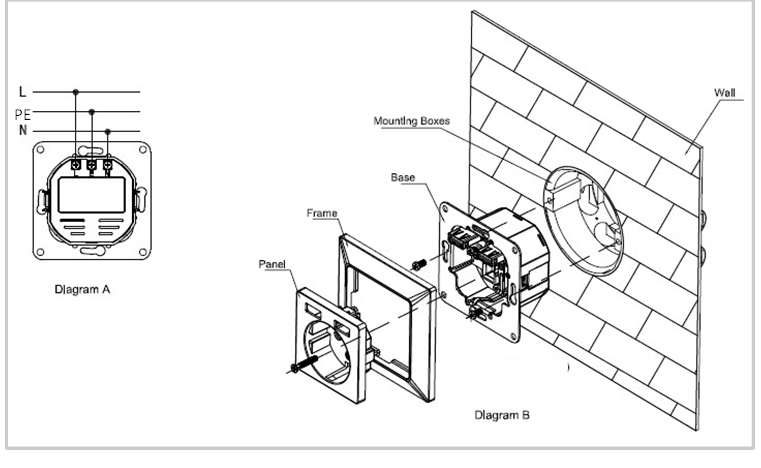

2. Sluit de contactdoos aan zoals weergegeven in diagram A. Zorg er vóór de installatie van de contactdoos voor dat er geen draad blootligt bij de aansluiting.
   Houd er rekening mee dat de fasen niet kunnen worden geaard via een ander geaard stopcontact in de buurt. We raden aan om het geaarde stopcontact aan het einde van de rij te installeren.
   (LET OP: de dwarsdoorsnede van de stroomdraad is minimaal 1,5 mm^2 en niet meer dan 2,5 mm^2)
3. Om de voet te bevestigen met de schroef of klauw zoals in Diagram B of Diagram C, plaatst u vervolgens het frame op de voet.

Holle wand/droge constructie

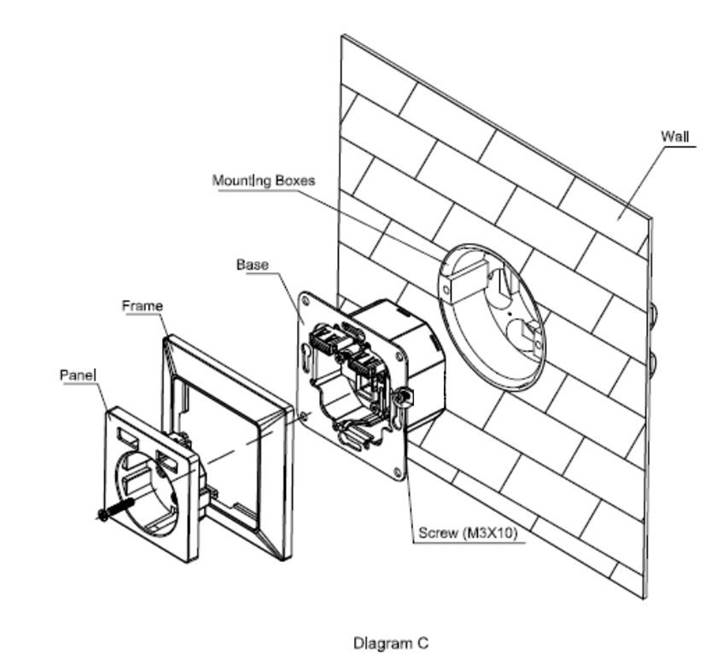

Massieve muur (baksteen)

Verklaring van symbolen

	Alleen voor gebruik binnenshuis
	SMPS (geschakelde voedingseenheid)
	SMPS met een kortsluitvaste veiligheidsscheidingstransformator (inherent of niet-inherent)
	Symbool voor klasse II
PE	Beschermende aarde
	Beschermende aarde

Waarschuwing

De volgende veiligheidsinstructies moeten voor gebruik in acht worden genomen:

1. Gebruik het apparaat alleen binnenshuis.
2. Vermijd de invloed van vocht, stof, zonlicht of andere warmtebronnen.
3. Het stopcontact is onderdeel van de gebouwinstallatie. De relevante nationale normen en richtlijnen moeten in acht worden genomen tijdens de planning en installatie.
4. Het apparaat mag alleen worden gebruikt op het 230V/50 Hz AC-net. Werkzaamheden aan het 230V-net mogen alleen worden uitgevoerd door een gekwalificeerde elektricien die in uw land is gecertificeerd.
5. Neem de toepasselijke voorschriften ter voorkoming van ongevallen in acht tijdens de installatie.
6. Om elektrische schokken aan het apparaat te voorkomen, dient u de netspanning los te koppelen (bijv. de stroomonderbreker uit te schakelen).
7. Het niet naleven van de installatie-instructies kan leiden tot brand of andere gevaren.
8. Installatie mag alleen worden uitgevoerd in commercieel verkrijgbare inbouwdozen (apparaatdozen) in overeenstemming met DIN 49073-1, met een minimale diepte van 40 mm.
9. Neem de toegestane kabels en kabeldoorsneden in acht bij het aansluiten op de apparaataansluitingen.

Verplichte informatie in overeenstemming met de veiligheidsnorm voor apparaten:
Let op!

1. Installatie alleen door personen met relevante elektrotechnische kennis en ervaring!
2. Onjuiste installatie brengt uw eigen leven en het leven van de gebruikers van het elektrische systeem in gevaar.
3. Onjuiste installatie brengt u het risico van ernstige schade aan eigendommen. U kunt persoonlijk aansprakelijk worden gesteld voor persoonlijk letsel en schade aan eigendommen.
4. Neem contact op met een elektricien.

Voor installatie vereiste specialistische kennis:
Voor installatie is met name de volgende specialistische kennis vereist:

1. de toepassing van de 5 veiligheidsregels:
   1. Loskoppelen
   2. Beveiligen tegen herstarten
   3. Zorg ervoor dat er geen spanning is
   4. Aarden en kortsluiten
   5. bedek of isoleer naburige onder spanning staande delen
2. selectie van geschikt gereedschap, meetapparatuur en, indien nodig, persoonlijke beschermingsmiddelen.
3. selecteer het elektrische installatiemateriaal om de uitschakelvoorwaarden te garanderen.
4. controle van de elektrische installatie na installatie.
5. naleving van de IP-beschermingsklassen
6. installatie uitsluitend met geschikt elektrisch installatiemateriaal
7. het controleren en in acht nemen van de respectieve specificaties voor het type voedingsnetwerk
   (TN-systeem, TT-systeem of IT-systeem) en de resulterende aansluitvoorwaarden (nulling, beschermende aarding, of eventuele aanvullende vereiste maatregelen, enz.).

Onderhoud en reiniging:

1. het stopcontact is onderhoudsvrij.
2. laat reparaties over aan een gekwalificeerde elektricien.
3. reinig het apparaat alleen met een zachte, schone, droge en pluisvrije doek.
4. gebruik geen reinigingsmiddelen die oplosmiddelen bevatten. Dit kan de plastic behuizing beschadigen.
5. gebruik geen natte doeken of sponzen om het apparaat te reinigen.
