Eltek Flatpack2-handleiding

Overzicht

Het Flatpack2 Integrated stroomsysteem is ontworpen voor toepassingen die een uitgang van 48 - 120 VDC vereisen. Het wordt aangedreven door Flatpack2 HE-gelijkrichters. Het gelijkrichtergedeelte kan maximaal vier gelijkrichters bevatten.

Elk systeem kan ook worden gebruikt in een DC-DC-convertertoepassing. Er is echter slechts een uitgang van 110 VDC beschikbaar. Zie Tabel 1.

Het gehele systeem is 2U hoog, minder dan 17" (432 mm) diep en is ontworpen voor een standaard 19" telecommunicatie rack. Het is echter niet bedoeld voor een zelfstandige, open rackinstallatie. Er zijn geen voorzieningen voor kabelgoten en er zijn ook geen geschikte veiligheidskappen voor open racktoepassingen. De systeemuitlijning met het rack is inbouw.

Het Flatpack2 Integrated stroomsysteem bestaat uit twee delen: besturing en bewaking, en gelijkrichters.

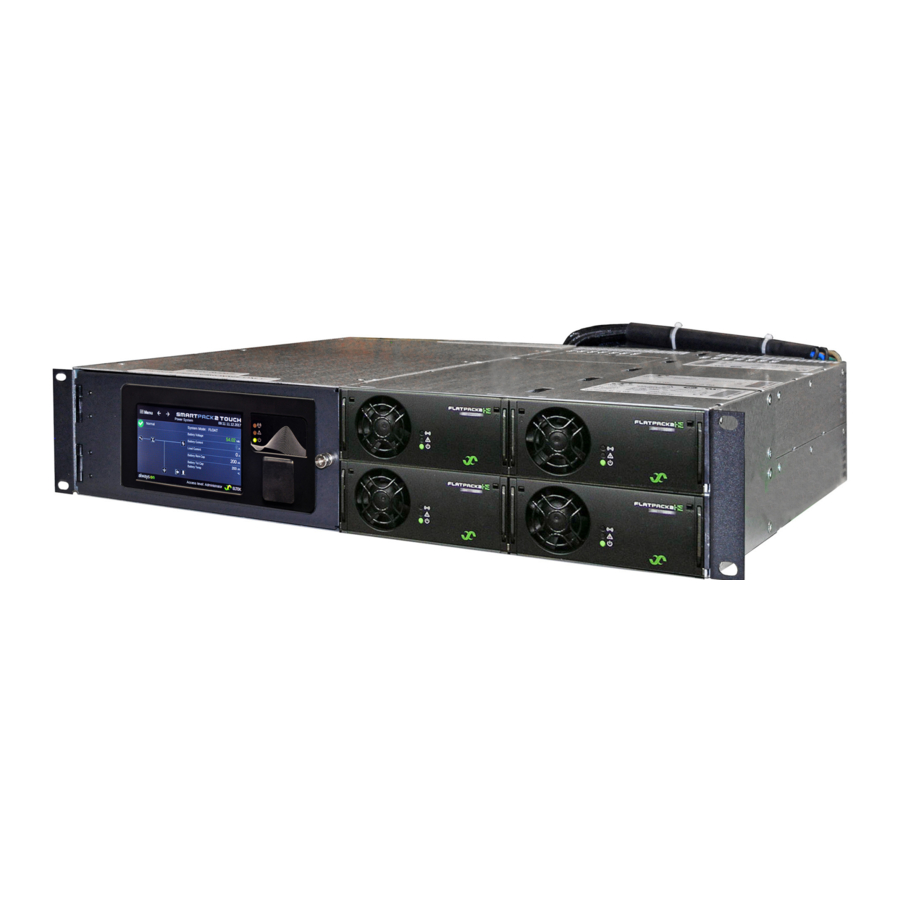

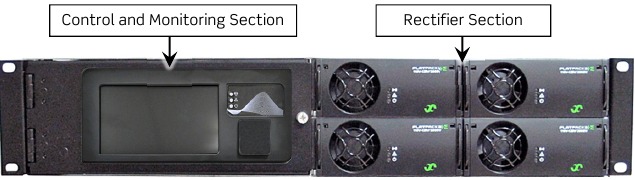

Figuur 1 – Overzicht van Flatpack2 Integrated-systeem

Stroomaansluitingen

AC- of DC-ingangsaansluitingen worden gemaakt aan de achterkant van de plank, helemaal rechts. Het DC-werkbereik is 80 - 300 VDC, afhankelijk van de gebruikte module.

DC-uitgangsaansluitingen worden gemaakt aan de achterkant van de plank, direct links van de ingang.

Alarmaansluitingen worden gemaakt op de alarmblokken in het besturings- en bewakingsgedeelte.

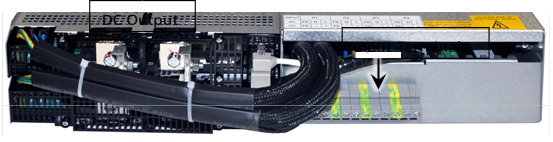

Figuur 2 – Overzicht van elektrische aansluitingen

Besturing en bewaking

De primaire besturingseenheid is de Smartpack2 Touch Controller, die zich aan de voorkant van de plank bevindt. De andere twee eenheden zijn intern, maar zijn zichtbaar wanneer de deur open is: de Smartpack2 Basic en de I/O Monitor2.

Smartpack2

Het Smartpack2-besturingssysteem bestaat uit minstens twee eenheden: de Smartpack2 Touch Controller en de Smartpack2 Basic Controller.

• De Smartpack2 Touch Controller is de primaire besturingseenheid. Deze bevindt zich aan de voorkant van de plank. Het bestaat uit een kleuren-touchscreen, evenals USB-poorten en Ethernet-poorten. Via deze controller kan de meeste statusinformatie en parameters van het systeem worden bekeken en gewijzigd.

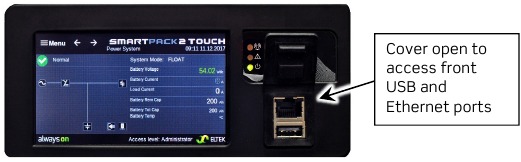

  Figuur 3 – Smartpack2 Touch Controller

  Configureerbare parameters kunnen worden gewijzigd via het scherm of via de webbrowserinterface. Voor meer informatie, zieSmartpack2 Touch Controller Ports and Navigation, Doc. No. 370135.033, en de Configuration Guide: Eltek Controllers, Doc. No. 370013.063.
• Smartpack2 Basic Controller bevindt zich in de doos, gemonteerd op een DIN-rail. Het bewaakt en bestuurt de interne functies van het stroomsysteem en levert stroom voor aangesloten CAN-nodes.

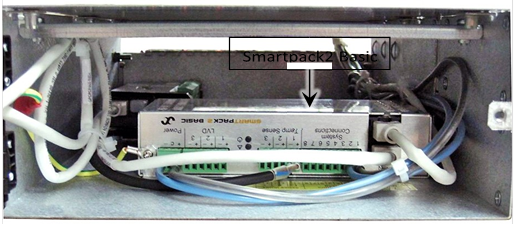

  Figuur 4 – Locatie van Smartpack2 Basic Unit (deur geopend)

I/O Monitor2

De I/O Monitor2-eenheid vergemakkelijkt de alarmafgifte. Alarmen kunnen naar wens via de Smartpack2 Touch Controller aan de relais worden toegewezen.

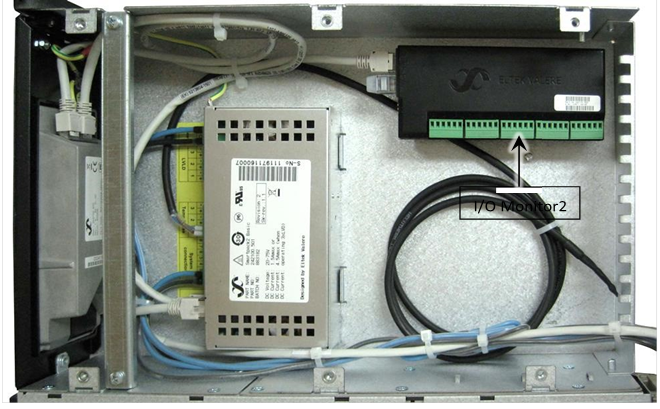

Figuur 5 – Locatie van I/O Monitor2 (bovenklep verwijderd)

Gelijkrichters

De DC-uitgang wordt bepaald door het model en de hoeveelheid Flatpack2-gelijkrichters die worden ingezet. Er zijn verschillende modellen die compatibel zijn met het systeem.

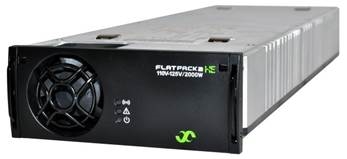

Figuur 6 – Flatpack2-gelijkrichter

Zie Tabel 1 voor gelijkrichterspecificaties.

Tabel 1 – Gelijkrichterspecificaties

*Accepteert DC-ingang.
† Gelijkrichter met breed uitgangsbereik.

Specificaties

Tabel 2 – Systeemspecificaties

Referenties

Deze handleiding geeft een overzicht en installatierichtlijnen voor Flatpack2 Integrated stroomsystemen. Aanvullende informatie over systeemcomponenten is te vinden in de volgende documenten:

• User's Guide: Flatpack2 Rectifiers, Doc. No. 350002.013
• Smartpack2 Touch Controller Ports and Navigation, Doc. No. 370135.033
• User's Guide: Smartpack2 Basic Controller, Doc. No. 50021.013
• Installation Guide: I/O Monitor2 CAN Node, Doc No. 351509.033
• Configuration Guide: Eltek Controllers, Doc. No. 370013.063

Installatie

LET OP: Het systeem mag alleen worden gemonteerd op een niet-brandbaar oppervlak en geïnstalleerd in Restricted Access Locations (RAL). Toegang moet worden beperkt door het gebruik van gereedschap, bijvoorbeeld een slot en sleutel.

Aanbevolen gereedschap

LET OP: Het gebruik van volledig geïsoleerd gereedschap is vereist bij het werken met bekrachtigde circuits.

Het volgende gereedschap wordt aanbevolen voor installatie:

• Standaard steeksleutel en/of doppenset (1/4" tot 1")
• Momentsleutel
• Kleine platte schroevendraaier (3/32" breed)
• Standaard schroevendraaier en kruiskopschroevendraaier
• Draadknipper / strippers
• Multimeter

Aanhaalmomenten

Tabel 3 toont de aanbevolen aanhaalmomenten voor mechanische en elektrische verbindingen op basis van de schroef- of moermaat.

Tabel 3 – Aanbevolen aanhaalmomenten

Mechanisch – Rack- of kastmontage

Installeer nooit een energiesysteem zonder bekwame assistentie. Gebruik bekwame assistentie bij het tillen en monteren van het systeem.

Eltek raadt aan het systeem te monteren in een rack of een kast van een niet-brandbaar materiaal en met voldoende sterkte om een aardbeving te weerstaan. Er moet voldoende ruimte boven het systeem zijn voor de ingangsvoedingen, evenals voldoende vrije ruimte voor en achter het rack voor luchtstroom.

LET OP: Dit systeem is niet bedoeld voor stand-alone installatie in een open rack. Er zijn geen voorzieningen voor kabelgootlanding, noch zijn er geschikte veiligheidskappen voor open rack-toepassingen.

Volg de volgende instructies voor installatie van de plank:

1. Gebruik de juiste hijsapparatuur om het systeem zo te positioneren dat de gaten in de steunbeugel zijn uitgelijnd met de juiste montagegaten in het rack.
2. Gebruik #12-24 schroeven om het systeem te monteren en draai aan volgens de waarde in Tabel 3.

Elektrische aansluitingen

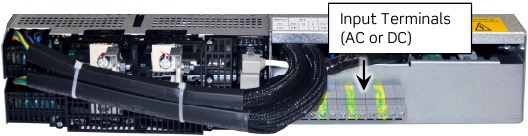

Ingangsklemmen bevinden zich aan de achterkant van de plank, aan de rechterkant (als u naar de achterkant kijkt). Zie Afbeelding 7.

Afbeelding 7 – Elektrische klemmen

Elektrisch—AC- of DC-ingang

Zorg ervoor dat de AC- of DC-voeding is uitgeschakeld of losgekoppeld voordat u verbindingen maakt!

AC- of DC-ingangsaansluitingen worden gemaakt aan de rechterkant van de plank (als u naar de achterkant kijkt). De ingang is individueel gevoed (één voeding per gelijkrichter).

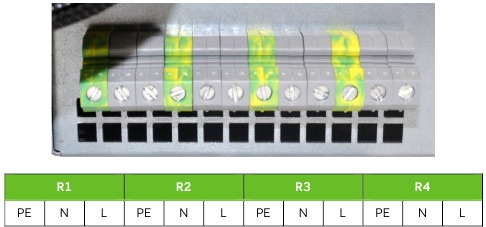

Er worden twaalf (12) schroefklemmen meegeleverd met de plank voor AC- of DC-ingang; zie Afbeelding 8.

Afbeelding 8 – Ingangsaansluitingen

De striplengte is 0,35 inch (9 mm). Draai aan volgens de waarde in Tabel 3.

Raadpleeg de NEC voor de juiste draadmaten en deratingfactoren.

Gebruik een kleine kruiskopschroevendraaier om de kap te verwijderen; er zit één schroef in elke kap, aan de meest linkse kant.

Van links naar rechts zijn de klemmen als volgt:

• Aarde (⏚)
• N voor DC-aansluiting − negatief
• L voor DC-aansluiting + positief

LET OP: Sluit altijd eerst de aarde aan!

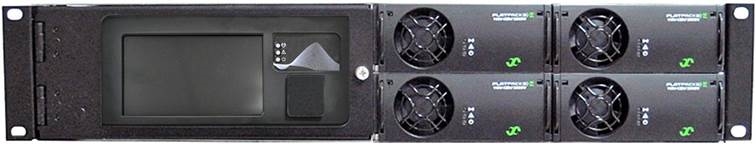

De gelijkrichters of DC/DC-omzetters zijn gepositioneerd zoals weergegeven in de volgende afbeelding.

Afbeelding 9 – Positionering van gelijkrichter/omzetter

Elektrisch – DC-uitgang

Controleer de polariteit dubbel voordat u DC-aansluitingen maakt!

LET OP: Zorg ervoor dat de DC-stroomonderbreker is uitgeschakeld.

De DC-uitgang van het systeem is bulk, wat betekent dat er geen stroomonderbrekers of zekeringen in lijn met de uitgang zijn. Als u naar de achterkant van de plank kijkt, is de linkerterminal positief (+) en de rechterterminal negatief (−).

• Stiftmaat: M5 (gelijk aan 1/4")
• Landingsbreedte: 0,75" (20 mm)
• Draai aan volgens de waarde in Tabel 3.

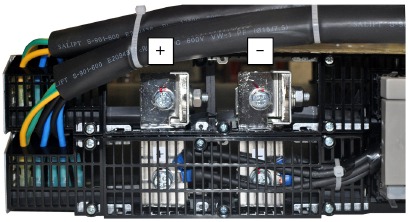

  Afbeelding 10 – DC-aansluitingen (TB2)

Alarmverbindingen

Alarmen worden beheerd door de I/O Monitor2-eenheid, die in totaal zes alarmingangsklemmen en zes uitgangsrelais biedt. De I/O Monitor2 bevindt zich in het bedienings- en bewakingsgedeelte, nabij de achterkant van de plank.

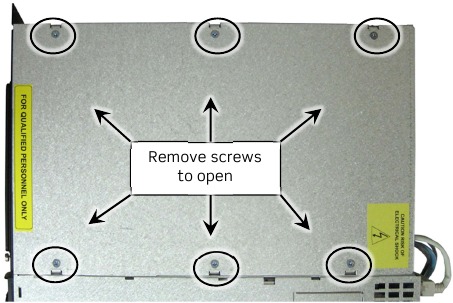

Om toegang te krijgen tot de I/O Monitor2, verwijdert u de zes schroeven van de kap bovenop het bedienings- en bewakingsgedeelte (zie Afbeelding 11).

Draadtoegang is vanaf de achterkant van de plank.

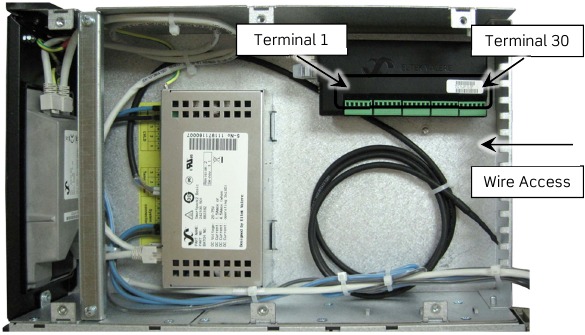

Afbeelding 11 – Kap bedienings- en bewakingsgedeelte

• Maximale draadmaat: 16 AWG (5 mm)
• Striplengte: 0,25 inch (6–7 mm)
• Draai aan volgens de waarde in Tabel 3.

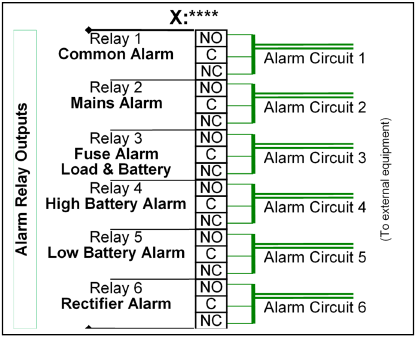

  Afbeelding 12 – Alarmverbindingen (TB4)

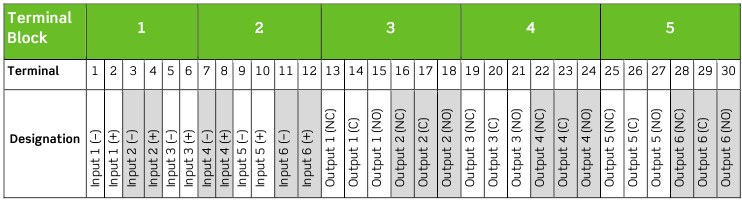

De klemmen voor de I/O Monitor2 zijn geïdentificeerd in Tabel 4.

Tabel 4 – Alarmklemmen (van links naar rechts)

Standaardinstellingen

LET OP: Plaats de kap terug met de zes schroeven wanneer de installatie is voltooid.

Installatie gelijkrichter/omzetter

Probeer niet om gelijkrichters te openen of anderszins te onderhouden! Retourneer defecte eenheden naar Eltek.

Draag de gelijkrichters NIET aan de grendels.

LET OP: Het wordt aanbevolen om de gelijkrichters NIET te installeren tot het opstarten van het systeem (sectie "Basisprobleemoplossing").

LET OP: Installeer gelijkrichters volgens de nummeringsvolgorde die de klant of site verkiest. Dit vergemakkelijkt een ordelijke nummering van de gelijkrichters in plaats van willekeurige ID-toewijzing.

1. Maak de handgrepen op de gelijkrichter los door een ontgrendelingsgereedschap (of platte schroevendraaier) in elke ontgrendelingssleuf te steken en de punt omhoog te drukken. De grendels zijn alleen voor installatie en verwijdering; draag de gelijkrichter niet aan de grendels.

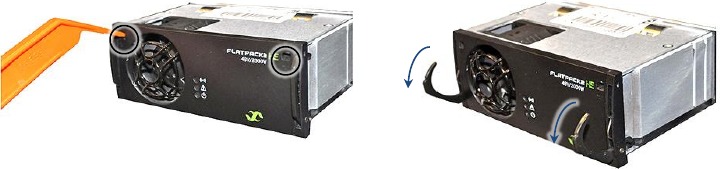

   Afbeelding 13 – Flatpack2 HE Gelijkrichterinstallatie
2. Beginnend met de gelijkrichtersleuf die wordt beschouwd als #1, plaatst u de module in de power shelf. Schuif hem erin totdat hij verbinding maakt met het backplane.
3. Trek de grendels in om hem op zijn plaats te vergrendelen.
4. Wacht twee seconden voordat u de volgende module plaatst. Opstarten

Er is gevaarlijke energie aanwezig in de kast zodra de DC-ingangsstroomonderbrekers zijn geactiveerd. Wees voorzichtig bij het openen van kastdeuren en het betreden van apparatuur wanneer het systeem is ingeschakeld.

De volgende procedure beschrijft de basisprocedure voor het opstarten van de installatie van de gelijkrichter en controller:

1. Pas AC- of DC-ingangsvermogen toe op het systeem door de AC- of DC-ingangsvoedingsschakelaars AAN te zetten.
2. Beginnend met de gelijkrichterpositie die als #1 wordt beschouwd, installeert u de gelijkrichter en vergrendelt u de grendels. Raadpleeg indien nodig de installatie-instructies voor de gelijkrichter die beginnen.
3. Controleer de juiste opstart van de gelijkrichter met groene LED-verlichting op elke.
4. Controleer de juiste opstart van de Smartpack2 Master-controller na een korte opstartvertraging.
5. Controleer de juiste DC-uitgangsspanning op het display van de Smartpack2-controller. De standaarduitgang is ingesteld op 48V.
   Opmerking: Als u de uitgangsspanning moet aanpassen, kunt u dit doen met behulp van het aanraakscherm (of een computer die is aangesloten op de controller), door het pad System Conf. > System Voltages (Systeemconfiguratie > Systeemspanningen) te volgen. Zie Configuration Guide: Eltek Controllers (Configuratiehandleiding: Eltek-controllers), documentnr. 370013.063 voor meer informatie.
6. Ga door met het installeren van gelijkrichters één voor één, in de gewenste volgorde. De gelijkrichter-ID wordt bepaald door de installatievolgorde.
7. Controleer de juiste opstart en werking van de laadapparaten.

Raadpleeg de Configuration Guide: Eltek Controllers (Configuratiehandleiding: Eltek-controllers), documentnr. 370013.063 voor het instellen en testen van alarmen.

Checklist voor opstarten

Checklist voor snel opstarten

Eenvoudige probleemoplossing

Controleer het volgende in geval van alarmcondities:

• Alle elektrische aansluitingen zijn goed vastgemaakt.
• Alle gelijkrichters zijn geïnstalleerd en zitten goed vast.
• De controller is geïnstalleerd en zit goed vast.

Specifieke alarmcondities voor gelijkrichters en controllers zijn te vinden in de volgende documenten:

• 350002.013: Gebruikershandleiding—Flatpack2-gelijkrichters
• 350020.013: Gebruikershandleiding—Smartpack2 Master Controller
• 350021.013: Gebruikershandleiding—Smartpack2 Basic Controller
• 351509.033, installatiegids I/O Monitor2 CAN-node

Technische ondersteuning

Voor hulp bij vragen en oplossingen kunt u contact opnemen met de technische ondersteuning via e-mail op
tech.support.us@eltek.com
of telefonisch op 1-800-435-4872.

Bestelinformatie:
sales.us@deltaww.com
(469) 330-9100

USA
Telefoon: +1 (469) 330-9100
Fax: +1 (469) 330-9101

Technische ondersteuning
+1 (800) 435-4872
techsupport.us@deltaww.com

Verkoop
sales.us@deltaww.com

www.eltek.com

Veiligheid en werkwijzen

Het Flatpack2 Integrated DC-voedingssysteem is geschikt voor een AC-ingangsspanningsbereik van 100 VAC – 250 VAC of een DC-ingangsspanning van 80–300 VDC. Het heeft een omgevingstemperatuurbereik van -40°C tot +60°C (verminderde waarde boven +45°C).

Houd handen, hardware en gereedschap uit de buurt van ventilatoren. Ventilatoren worden thermostatisch geregeld en gaan automatisch aan als functie van de temperatuur.

GEVAARLIJKE SPANNINGS- EN ENERGIENIVEAUS KUNNEN ERNSTIGE SCHOKKEN EN BRANDWONDEN VEROORZAKEN. Alleen geautoriseerd, gekwalificeerd en opgeleid personeel mag proberen aan deze apparatuur te werken. Raadpleeg de datasheets voor volledige productspecificaties.

ER IS EEN HOGE LEKSTROOM AANWEZIG. AARDAANSLUITING IS ESSENTIEEL VOORDAT DE VOEDING WORDT AANGESLOTEN.

Voor de veiligheid moet de voeding betrouwbaar worden aangesloten op AARDE. De apparatuur moet door gekwalificeerd personeel op het elektriciteitsnet worden aangesloten in overeenstemming met de lokale en nationale voorschriften (bijv. NEC, CEC, enz.). Koppel de I/O-stroomconnectoren niet los en sluit ze niet opnieuw aan tijdens onweer. De uitgang van de voeding is niet bedoeld om toegankelijk te zijn vanwege energiegevaren. Rackmontage moet worden uitgevoerd in overeenstemming met de instructies van de fabrikant om mogelijke gevaren te voorkomen.

Flatpack2-gelijkrichters maken gebruik van interne dubbelpolige/neutrale zekeringen. Zekeringen zijn niet vervangbaar in het veld.

Neem alle lokale en nationale elektrische, milieu- en arbeidsvoorschriften in acht.

Elke voedingsplank moet worden gevoed vanuit een speciaal AC-vertakkingscircuit van een terra neutraal (TN) of geïsoleerd terra (IT) voedingssysteem.

Een gemakkelijk toegankelijke ontkoppelinrichting moet worden opgenomen in de bedrading van de gebouwinstallatie voor alle AC-aansluitingen. Selecteer wandonderbrekers volgens de nationale en lokale elektrische voorschriften.

Als het stekkeruiteinde van een AC-netsnoer wordt beschouwd als het primaire ontkoppelingsmiddel, moet redelijke toegang worden verleend tot het stekker- en stopcontactgebied.

Draad met een nominale waarde van 90°C wordt aanbevolen voor alle DC-aansluitingen. In de praktijk worden draden met een afmeting die groter is dan de minimale veilige draaddikte geselecteerd voor de overwegingen van de spanningsval in de lus.

Alarmcontacten zijn geschikt voor een maximale spanning van 60 V, SELV (Safety Extra Low Voltage) en een maximale continue stroom van 1 A.

Er kan warmteafvoer optreden die groter is dan de doelstellingen die worden vermeld in GR-63-CORE. Extra koeling van de apparatuurruimte kan nodig zijn. Om het hoofd te bieden aan een hoge warmteafgifte, kan de gangpadruimte worden vergroot en kan apparatuur met een hoge warmteafgifte naast apparatuur worden geplaatst die minder warmte genereert.

Zorg ervoor dat alle stroomonderbrekers (inclusief die voor DC-distributie) in de OFF-stand staan tijdens zowel de installatie als het verwijderen.

Eltek raadt aan om de voedingsplank niet te verzenden met geïnstalleerde gelijkrichters. Gelijkrichters moeten worden verzonden in afzonderlijke dozen die door Eltek worden geleverd.

Bescherming van personeel tegen elektrische schokken: De bekabeling van het voedingssysteem moet worden uitgevoerd door gekwalificeerd personeel in overeenstemming met de lokale en nationale elektrische voorschriften. Ingangsspanningen naar gelijkrichters zijn op een gevaarlijk niveau. Zorg ervoor dat de stroomonderbrekers zijn vergrendeld in de OFF-stand op het AC-servicepaneel voordat u aan het voedingssysteem gaat werken. Er kunnen nog steeds gevaarlijke spanningen aanwezig zijn op de aansluitingen, zelfs als de gelijkrichters zijn uitgeschakeld (OFF). Gebruik een voltmeter om de aanwezigheid van dergelijke spanningen te controleren. Schakel de stroomonderbrekers pas in (ON) als het hele systeem is gemonteerd en u daartoe bent geïnstrueerd volgens de juiste procedure. Onjuiste bedrading kan lichamelijk letsel en schade aan de apparatuur veroorzaken. Schakel alle stroombronnen uit voordat u onderhoud aan de units uitvoert.
