Overzicht
Er zijn maar weinig locaties die een duidelijke open ruimte hebben rond de te controleren ingang. Daarom moet met verschillende factoren rekening worden gehouden voordat de handsfree interface en lezer optimaal worden gemonteerd.
Radiosignalen gedragen zich niet altijd zoals u zou verwachten. Een mobiele telefoon die een volledig signaal weergeeft in een deel van de locatie, verliest het signaal volledig slechts enkele honderden meters verderop. Er zijn veel redenen hiervoor, waaronder de nabijheid van gebouwen, muren en zelfs bomen of struiken.
Probleemgebieden
Om een zo groot mogelijk leesbereik te bereiken, moet u eerst bepalen waar de potentiële problemen zich bevinden en plannen om deze te vermijden. Elke bron van interferentie zal het bereik dat u kunt bereiken geleidelijk verminderen.
Metalen objecten (opslagcontainers, hekwerken, voertuigen, enz.) zijn het meest problematisch voor het hoogfrequente signaal, omdat ze elk elektrisch veld verstoren. Radiosignalen hebben ook een fysieke component waardoor ze van vaste objecten afkaatsen (bijv. bakstenen muren, glas, bomen, enz.) en het uiteindelijke signaal dat bij de interface wordt gelezen, verminderen.
Dit zal vooral een probleem zijn wanneer het object zich tussen de interface en de gebruiker bevindt.

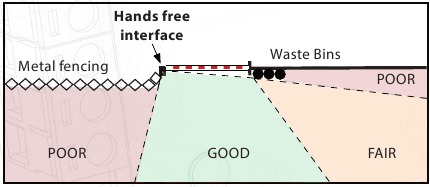

In het bovenstaande diagram hebben we een metalen hek langs de ingang. Dit schermt de interface af van elke gebruiker die van links nadert.
De afvalbakken rechts van de ingang hebben ook invloed op het bereik door het signaal in het 'Redelijk' gebied af te buigen en het signaal af te schermen van een gebruiker in het 'Slecht' gebied.
U kunt zien dat we de volgende pagina's kunnen vullen met tientallen voorbeelden, maar dat zou nog steeds geen garantie geven voor de perfecte locatie. Veel van de items, voertuigen, bakken, enz. kunnen dagelijks over de locatie worden verplaatst.
U moet beoordelen of omliggende objecten een effect hebben op basis van hun materiaal en positie en vervolgens de interface in de optimale positie monteren.
Lezerpositie
Er treden problemen op als de gebruiker zich in of nabij een voertuig bevindt dat de communicatie met de lezer blokkeert of verstoort. Zo hebben gemetalliseerde tinten op glas een grote impact op het bereikte bereik.
Een tweede P-serie lezer kan worden gebruikt als een tweede 'wake-up'-zender; misschien een aan elke kant van een brede weg om een betere dekking te geven. Lezers mogen niet zo worden geplaatst dat hun actieve velden elkaar overlappen en conflicteren (bijv. P200-scheiding moet 2 x 2,5 m zijn)
Stel het systeem normaal in met een enkele lezer. Zodra dit werkt, schakelt u de interface uit, verwijdert u deze lezer en sluit u de tweede aan op de interface om de firmware te kunnen upgraden. U kunt nu beide lezers parallel op de interface aansluiten 'kleur voor kleur'.
Waar twee P-serie lezers binnen elkaars bereik zijn gemonteerd (bijv. auto- en vrachtwagenverkeer) mag er slechts één worden geüpgraded tot HF-zender. Installeer één lezer normaal en voltooi het firmware-upgradeproces. Schakel het systeem uit en sluit de tweede lezer parallel aan op de interface met de datakabel van de ACU. (Gelabeld Net2 Control Unit) De ACU ontvangt dan gegevens van de handsfree interface of de tweede P-serie lezer.
Interfacepositie
De beste leidraad voor positionering is 'zichtlijn' - Als u de interfacepositie duidelijk kunt zien vanaf de beoogde naderingslijn van de gebruikers, dan zou dit in orde moeten zijn. Er moet vaak een compromis worden gesloten in formele ruimtes, omdat de gebruiker vaak zal vragen om de interface boven het plafond te verbergen. Nogmaals, het materiaal van tegels, steunen en verlichtingsarmaturen zal een effect hebben.
De beste resultaten worden behaald wanneer de interface direct naar de gebruiker is gericht - zoals weergegeven in Figuur 1.
In Figuur 2 is de interface te zien, zoals deze zou zijn wanneer deze in een plafondholte wordt geplaatst. Gebruikers zouden de interface daarom 'van de zijkant' naderen totdat ze direct onder de interface staan.
In Figuur 3 is de interface 'zijwaarts' naar de gebruiker gericht, zoals kan worden aangetroffen bij het naderen van een deur langs een gang. Nogmaals, het bereik wordt kleiner totdat ze voor de deur staan.
Beide bovenstaande voorbeelden kunnen acceptabel zijn bij gebruik bij binnendeuren, maar moeten extern worden vermeden waar een maximaal bereik normaal gesproken vereist is.
Langeafstandslezer - 5 meter
De langeafstandslezer bevat zowel een interface als een versterkte P-serie zender. Bij gebruik bij een voertuigbarrière is de 'naderingslijn' voorspelbaar. De unit kan daarom zo worden geplaatst dat deze direct op de gebruiker/voertuig is gericht met een duidelijk bereik van 5 meter.
In sommige gevallen, in voertuigen, kan een druk op de knop vereist zijn vanwege gemetalliseerde tinten of verhoogde metalen, die beide oorzaken zijn van interferentie. In dit soort scenario's met grotere voertuigen of voertuigen met gemetalliseerde tinten, drukt u eenvoudigweg op de daarvoor bestemde knop op de handsfree Key Card om toegang te krijgen om de toegevoegde interferentie bij het naderen van de Long Range Reader te bestrijden.
Keycard bediening - drukknop gestart
Dezelfde beperkingen zijn van toepassing op deze functie als eerder besproken voor normale handsfree bediening. Nogmaals, alleen een duidelijke zichtlijn zonder omringende reflecterende/absorberende/tussenliggende objecten zal het maximale bereik bereiken.

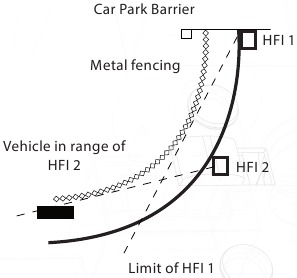

Het uitgebreide bereik wordt vaak gebruikt in de hoofdingang of op parkeerplaatsen. Er zijn extra factoren waarmee rekening moet worden gehouden - de nadering wordt bijvoorbeeld vaak begrensd door gaashekwerk, soms aan beide zijden. De bocht van de oprit rond gebouwen, containers, enz. stopt ook een duidelijke 'zichtlijn' (zie diagram hieronder)
Door meer dan één handsfree interface (HFI) te gebruiken, kunt u het bereik en de dekking vergroten.
Door één ACU-poort aan te sluiten op verschillende parallel geschakelde interfaces, kunnen ze langs een naderende oprit worden geplaatst. De totale ACU-lezerpoortbelasting mag niet hoger zijn dan 500 mA.
(Een enkele P-serie lezer moet tijdelijk op elke interface worden aangesloten wanneer een nieuwe keycard moet worden geïnitialiseerd - Zie keycard instructies Ins-30037-US of Ins-30038-US)
De keycard selecteert slechts één interface om mee te communiceren en creëert daarom slechts één gebeurtenis per druk op de knop bij gebruik met Net2. Er zijn twee knoppen op de kaart, dus er kunnen twee groepen (In/Out) worden gemaakt om te voorkomen dat de verkeerde groep reageert.
