GM PowerUp-handleiding

VOOR INSTALLATIE

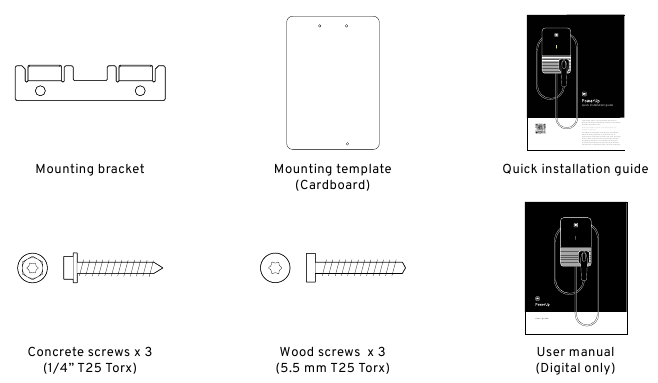

Accessoirekit

Aanbevolen gereedschap
Het volgende gereedschap wordt aanbevolen voor de installatie van de PowerUp-oplader:

• Elektrische schroevendraaier
• Boormachine
• T20 Torx-schroevendraaierbit
• T25 Torx-schroevendraaierbit
• Hex-schroevendraaierbit
• Phillips-schroevendraaierbit
• Trappenboor, bijv. 1-1/8"
• 6 mm boor
• Stofzuiger
• Rechthoekige vijl
• Momentsleutel
• Waterpas
• Tape
• Markeerstift

Door de installateur geleverde componenten
De installateurs dienen de volgende onderdelen voor te bereiden voor de installatie van de PowerUp-oplader:

1. Leiding van geschikte grootte voor invoerstroomdraden om waterbestendigheid te garanderen.
2. Leidingfitting(en) voor invoerstroomdraden om waterbestendigheid te garanderen.
3. Stroomopwaartse stroomonderbrekers:
   Om het risico op brand te verminderen, mag u alleen aansluiten op een circuit met een maximale beveiliging tegen overstroom van 60 ampère in overeenstemming met de National Electrical Code, ANSI/NFPA 70, en de Canadian Electrical Code, Part 1, C22.1.

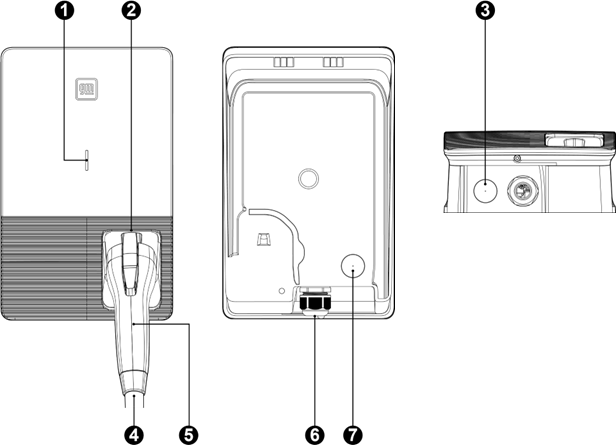

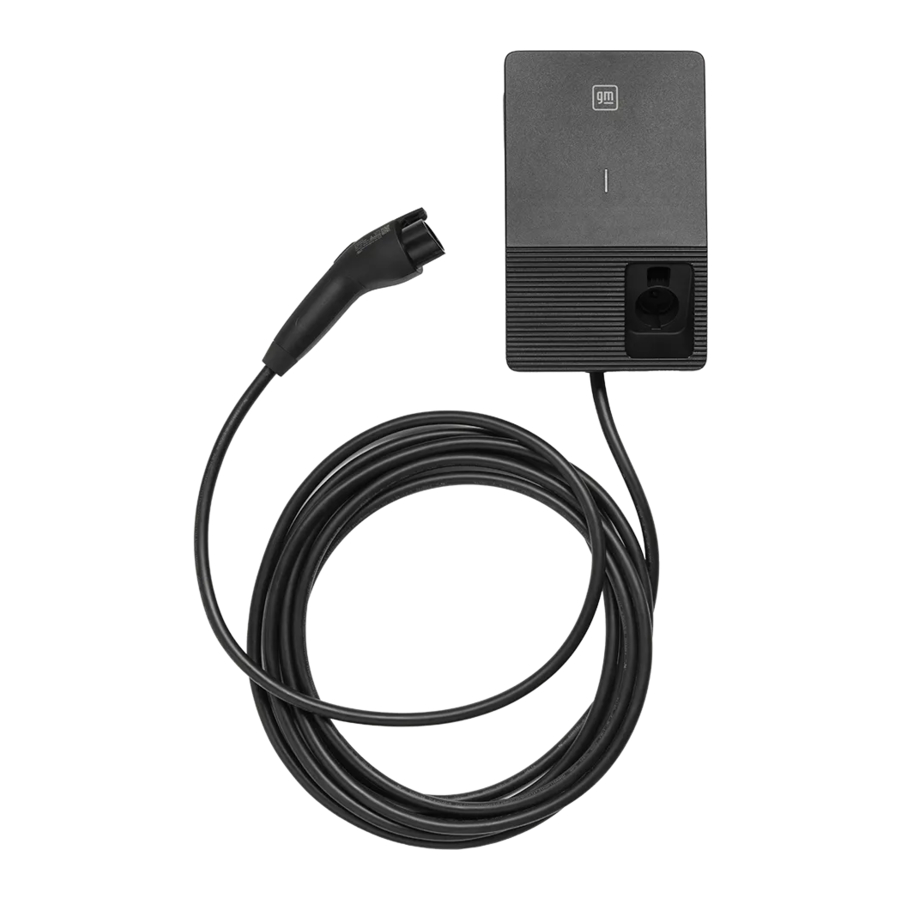

DE POWERUP-OPLADER

Ledindicatordefinities

DE POWERUP-LADER INSTALLEREN

Lees voordat u begint de volgende instructies:

De installatielocatie selecteren
De PowerUp-lader kan zowel binnen als buiten worden geïnstalleerd. Het is noodzakelijk om rekening te houden met de installatievoorwaarden en de bescherming op de locatie:

• Volg de plaatselijke elektrische voorschriften en installatienormen.
• Houd rekening met de noodroutes op de installatielocatie.
• Installeer het apparaat niet in ruimtes met explosieve gassen of dampen.
• Het wordt aanbevolen om de PowerUp-lader op een locatie te installeren waar direct zonlicht wordt vermeden.
• Installeer de PowerUp-lader op een niet-brandbare steun die geschikt is om het gewicht van de unit te dragen.
• Zorg ervoor dat de omgevingstemperatuur van de locatie tussen -40°F en 122°F (-40°C — 50°C) ligt.

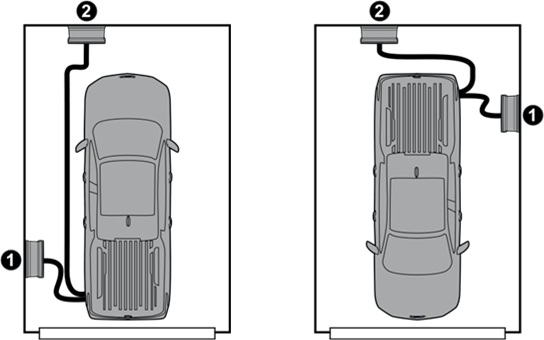

Aanbevolen installatieposities
Wanneer u de installatieposities overweegt, zorg er dan voor dat de PowerUp-lader gemakkelijk kan worden aangesloten op de PowerUp-lader en voldoende ruimte heeft voor onderhoud.

1. Aanbevolen positie
2. Alternatieve positie

Aanbevolen installatieruimte
Installateurs dienen bij het selecteren van de montagepositie de toepasselijke toegankelijkheidseisen te volgen. De PowerUp-lader moet worden gemonteerd op een hoogte tussen 600 mm (24 inch) en 1,2 m (47,2 inch) boven de grond.

Voorbereiding
Nadat u de PowerUp-lader en de accessoireset uit de verpakking hebt gehaald, moet u eerst een opening maken om de AC-stroomdraden in het systeem te leiden:

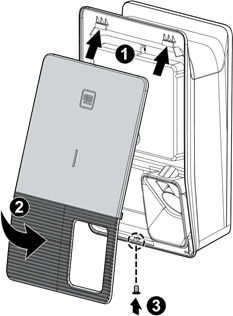

1. Verwijder de cosmetische afdekking.

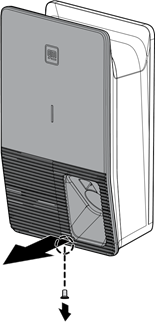

   1. Verwijder de enkele T20 Torx-schroef van de onderkant.
   2. Wrik de onderkant van de cosmetische afdekking open.
   3. Verwijder de cosmetische afdekking van de unit.

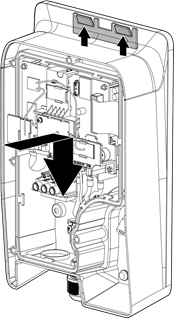

2. Verwijder de middelste afdekking.

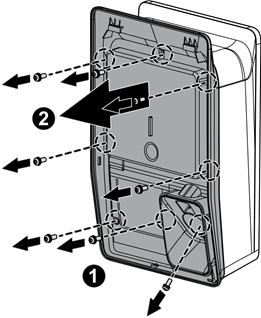

   1. Verwijder de acht T20 Torx-schroeven van de zijkanten van de middelste afdekking en het midden van de stekkerhouder.
   2. Verwijder de middelste afdekking van de unit.

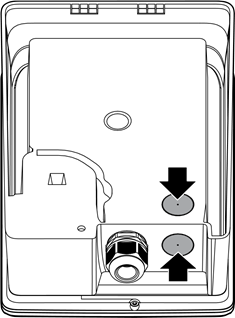

3. Het is mogelijk om de AC-stroomdraden via de onder- of achterkant van de behuizing te leiden. Gebruik de boormachine en een trapboor van 1-1/8" om een opening te boren voor de draden vanaf de buitenkant van de unit op basis van hoe de stroomdraden in de unit moeten worden gevoerd (d.w.z. de onder- of achterkant).

4. Gebruik de stofzuiger om eventueel vuil van het boorproces op te ruimen.

Wandmontage
De unit mag alleen op een van de volgende typen (massieve) wanden worden gemonteerd:

• Niet-gebarsten beton of massieve baksteen: Gebruik de drie 1/4" betonnen ankerschroeven die zijn meegeleverd om de PowerUp-laderunit aan de muur te bevestigen.
• Massief hout of gipsplaat en massief hout (muurstijl): Gebruik de drie 5,5 mm houtschroeven die zijn meegeleverd om de PowerUp-laderunit aan de muur te bevestigen.

1. Gebruik de sjabloon en waterpas om de positie van de drie schroeven te markeren die worden gebruikt om de wandmontagebeugel en de unit aan de muur te bevestigen.

2. Gebruik de boormachine om de drie proefgaten te boren die in de vorige stap zijn gemarkeerd.
3. Gebruik twee van de muurschroeven om de beugel aan de muur te bevestigen, zodat de haken op de beugel naar buiten steken.
   Opmerking:
   Er is één muurschroef aan de rechterkant van de bevestiging vereist, maar het wordt aanbevolen om beide schroeven te installeren.

4. Plaats de unit op de beugel door de sleuven aan de achterkant van het chassis uit te lijnen met de bijbehorende haken op de beugel.

5. Gebruik de overgebleven schroef om de unit aan de muur te bevestigen.


Zodra u de unit aan de muur hebt gemonteerd, kunt u verdergaan met het aansluiten van de stroomdraden.

De aansluitingen maken


VOORDAT U DE AC-STROOMDRAADEN OP DE UNIT AANSLUIT, MOET U ERVOOR ZORGEN DAT DE STROOMONDERBREKER UPSTREAM IS GEBRUIKT OM HET CIRCUIT UIT TE SCHAKELEN.

1. Strip de draden op een lengte van 10 – 11 mm.
2. Rijg de AC-stroomdraden door de leiding en de leidingfitting. Zorg voor 6 inch vrije draad
3. Installeer de leidingassemblage op de unit.
   Opmerking:
   Raadpleeg de aanbevolen waarden in de specificaties voor het aanhaalmoment dat moet worden gebruikt bij het installeren van de leidingassemblage.
4. Sluit de AC-stroomdraden aan.

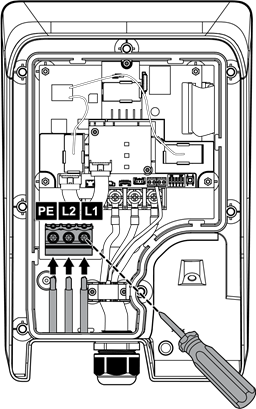

   1. Steek de bijbehorende draden in de ingangsklemmen die zijn gemarkeerd met "PE", "L2" en "L1".
   2. Draai elke klem vast met een kruiskopschroevendraaier (aanhaalmoment: 19 ± 2 in-lbs / 2,2 ± 0,2 Nm).
      Opmerking:
      Gebruik alleen 90°C koperen geleiders voor de AC-stroomdraden.

Zodra u de stroomdraden hebt aangesloten, kunt u verdergaan met het configureren van de DIP-schakelaars.

DE DIP-SCHAKELAARS CONFIGUREREN

De standaard fabrieksinstelling is 0A voor de PowerUp-oplader. Gebruik de DIP-schakelaars om de maximale uitgangsstroom te configureren.

De volgende instellingen kunnen worden geconfigureerd met de DIP-schakelaars:

Maximale stroominstellingen
Pinnen 3 tot en met 5 configureren de maximale uitgangsstroom.

DIP-schakelaarinstelling	Configuratie	PowerUp AC-ampèrage	OCPD-stroomonderbrekergrootte
00000		0	N.v.t.
00100		20	25
00010		24	30
00110		28	35

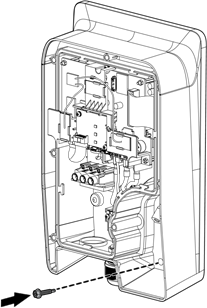

00001		32	40
00101		36	45
00011		40	50
00111		48	60

Raadpleeg de volgende stappen om de DIP-schakelaars in te stellen tijdens de eerste installatie.

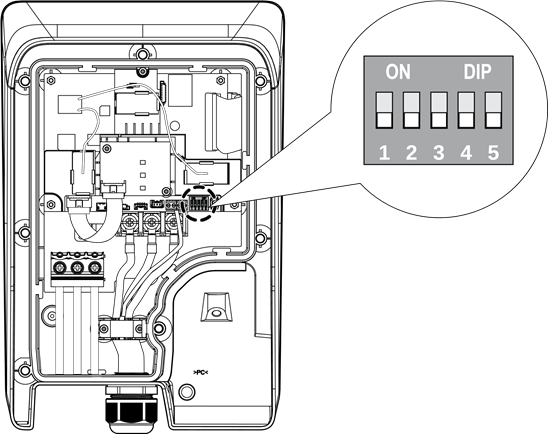

1. Open de middelste afdekking en zoek de DIP-schakelaar. De standaardinstelling moet 00000 zijn.

2. Wijzig de DIP-schakelaar naar de gewenste uitgangsstroom op basis van de pinconfiguratietabel (het onderstaande voorbeeld is voor een uitgangsstroom van 40 A).

3. Plaats de middelste en cosmetische afdekking terug op de PowerUp-oplader. Zie "De installatie voltooien".
4. Schakel de stroomonderbreker in om de PowerUp-oplader in te schakelen. Wanneer de LED continu brandt. De installateur kan de inbedrijfstellingsapp gebruiken om te bevestigen of de DIP-schakelaarinstelling is voltooid.

Raadpleeg de volgende stappen als de uitgangsstroom al is ingesteld met behulp van de DIP-schakelaars en u de uitgangsstroom wilt wijzigen.

1. Schakel de stroomonderbreker uit om ervoor te zorgen dat de klant de afdekking niet opent terwijl de stroom is ingeschakeld.
2. Open de cosmetische en middelste afdekking.
3. Wijzig de DIP-schakelaar naar de oorspronkelijke fabrieksinstellingen (d.w.z. 00000).

4. Plaats de middelste afdekking terug en schakel de PowerUp-oplader in totdat de LED continu rood, wit en groen oplicht (allemaal aan).
5. Schakel de stroomonderbreker uit om de PowerUp-oplader uit te schakelen.
6. Raadpleeg de stappen in de vorige sectie (DIP-schakelaarconfiguratie voor de eerste installatie).

De installatie voltooien
Zodra u klaar bent met het configureren van de DIP-schakelaars, controleert u of alle eerdere instructies correct zijn opgevolgd en gaat u verder met de onderstaande stappen om de installatie te voltooien:

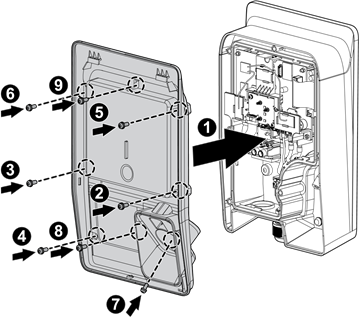

1. Plaats de middelste afdekking terug en draai de acht schroeven stevig vast (aanhaalmoment: 1,2 ± 0,1 Nm).

2. Installeer de cosmetische afdekking op het systeem zodat de haken aan de bovenkant eerst in de bijbehorende inkepingen op het systeem worden gestoken. Duw vervolgens de afdekking op zijn plaats en draai de enkele schroef stevig vast (aanhaalmoment: 1,2 ± 0,1 Nm).

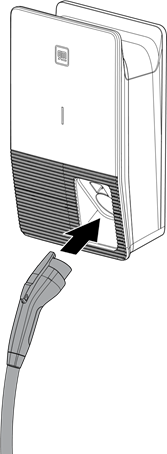

3. Plaats de oplaadkabel en -koppeling op de juiste manier op de stekkerhouder.

4. Schakel de eenheid in door de stroomonderbreker in te schakelen en controleer vervolgens of de LED continu wit oplicht, wat aangeeft dat de PowerUp-installatie is voltooid.
   Opmerking:
   • Als de LED een continu rood, wit en groen patroon weergeeft, geeft dit aan dat de DIP-schakelaarinstelling niet is voltooid.
5. Volg de onderstaande stappen om de PowerUp-oplader in te stellen en uw oplader te verbinden met wifi en de app op uw mobiele apparaat.

Wifi en mobiele app instellen
Als u dit nog niet hebt gedaan, downloadt u de mobiele app van uw voertuig (myChevrolet, my Buick, myGMC of myCadillac) en logt u in op het systeem met de inloggegevens van uw voertuigaccount.

1. Tik op uw startscherm op Product toevoegen.
2. Kies Oplader in de lijst met producten.
3. Selecteer uw opladermodel ("PowerUp 2") in de lijst met opladers.
4. De app leidt u vervolgens door de installatiestappen om uw oplader succesvol te verbinden met uw lokale wifi-router.
   Neem bij problemen met het instellen van de oplader contact op met ons Support Center op 1-833-64POWER.

ONDERHOUD

Jaarlijkse vereisten

1. Voer een visuele inspectie uit van de oplaadkabel en zorg ervoor dat de kabel geen zichtbare schade of vervorming vertoont.
2. Voer een visuele inspectie uit van de oplaadkoppeling en zorg ervoor dat de koppeling geen zichtbare schade, vonkvorming of roest vertoont.

Om het gevaar van elektrische schokken of letsel te voorkomen, moet u de stroom uitschakelen bij het verdeelbord of de verdeelkast voordat u aan de apparatuur gaat werken of een onderdeel verwijdert. Verwijder geen beveiligingsinrichtingen of andere onderdelen voordat de stroom is uitgeschakeld.
Ontkoppel de elektrische voeding van de EV-oplaadoplossing voordat u onderhoudswerkzaamheden uitvoert om ervoor te zorgen dat deze is gescheiden van de voeding van het AC-net. Als u dit niet doet, kan dit leiden tot lichamelijk letsel of schade aan het elektrische systeem en de oplaadeenheid.
Opmerking:

• Het aanraken van het circuit voordat de hoofdstroomonderbreker en de hulpstroomonderbreker zijn uitgeschakeld, kan gevaarlijk zijn. Het schakelapparaat en andere apparatuur kunnen alleen visueel worden geïnspecteerd.
• Onderhoud van de EV-oplaadoplossing mag alleen worden uitgevoerd door een gekwalificeerde technicus.
• Nadat u de voordeur hebt geopend, schakelt u de hoofdstroomonderbreker en de hulpstroomonderbreker uit voordat u onderhoudswerkzaamheden uitvoert.

Reinigen
Regelmatige reiniging van de PowerUp-oplader wordt aanbevolen. Gebruik tijdens de stand-bystand van de oplader een zachte, licht bevochtigde doek met schoon water om vuil te verwijderen en zorg ervoor dat er geen water in de oplaadkoppeling komt.

SPECIFICATIES

PROBLEEMOPLOSSING

• Neem contact op met de klantenservice als de PowerUp-lader defect lijkt te zijn of als de LED-indicatoren een fout weergeven.
• Raadpleeg "LED-indicator definities" voor LED-indicator definities.
• Open de PowerUp-lader NIET, raak de circuitbeveiligingen of andere componenten NIET aan en verwijder deze NIET.

FOUTCODES

CONVENTIES

Algemene conventies
De volgende conventies worden in deze handleiding gebruikt:
Opmerking:
Geeft aanvullende informatie weer die relevant is voor het huidige proces of de huidige procedure.

Waarschuwingsinformatie verschijnt vóór de tekst waarnaar deze verwijst, om te benadrukken dat de inhoud schade aan het apparaat of de apparatuur kan voorkomen.

VOORZORGSMAATREGELEN VERSCHIJNEN VÓÓR DE TEKST WAARNAAR ZE VERWIJZEN. VOORZORGSMAATREGELEN VERSCHIJNEN IN HOOFDLETTERS OM TE BENADRUKKEN DAT HET BERICHT VITALE GEZONDHEIDS- EN VEILIGHEIDSINFORMATIE BEVAT.

Beoogd gebruik
Het apparaat is ontwikkeld, vervaardigd, getest en gedocumenteerd volgens de veiligheidsnormen. Als u de instructies en veiligheidsinstructies voor het beoogde gebruik opvolgt, zal het product normaal gesproken geen enkel gevaar opleveren in termen van schade aan eigendommen of de gezondheid van mensen. De instructies in deze handleiding moeten worden opgevolgd. Anders kunnen er bronnen van gevaar ontstaan of kan de veiligheidsuitrusting onbruikbaar worden gemaakt.
Dit apparaat mag alleen worden gebruikt om Battery Electric Vehicles of Plug-in Hybrid Electric Vehicles op te laden. Daarnaast gelden de volgende voorwaarden voor het beoogde gebruik:

• Het apparaat is uitsluitend bedoeld voor stationaire installatie.
• Het apparaat is ontworpen voor installatie op een muur of sokkel.
• Het apparaat kan zowel binnen als buiten worden gebruikt. De volgende toepassingen worden als niet-bedoeld beschouwd:
• Het apparaat is niet bedoeld voor het opladen van elektrische voertuigen die ventilatie nodig hebben om op te laden.
• Het apparaat is niet bedoeld voor gebruik met stekkers en/of stopcontacten.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES
BEWAAR DEZE INSTRUCTIES
VEILIGHEID EN NALEVING
Lees deze handleiding zorgvuldig door voordat u de PowerUp-lader installeert, in gebruik neemt en bedient, en raadpleeg erkende aannemers, erkende elektriciens en installatie-experts om ervoor te zorgen dat u voldoet aan de lokale bouwpraktijken, klimaatomstandigheden, veiligheidsnormen en de wet- en regelgeving van de staat en de gemeente. GM is niet verantwoordelijk voor schade die wordt veroorzaakt door het niet opvolgen van de veiligheidsinstructies en werkinstructies in deze handleiding.

(Risico op brand of elektrische schok)
Tijdens de werking van de PowerUp-lader kunnen gevaarlijke spanningen en stromen optreden. Voordat u werkzaamheden aan de PowerUp-lader uitvoert, dient u de volgende beschermingsmaatregelen te treffen:

• Schakel alle elektriciteit uit voordat u de PowerUp-lader installeert. Als u dit niet doet, kan dit leiden tot een elektrische schok, lichamelijk letsel of schade aan het elektrische systeem en de oplaadeenheid.
• Verwijder geen beveiligingsapparaten van het circuit of andere componenten totdat alle elektriciteit is uitgeschakeld.
• Beveilig het werkgebied tegen toegang door onbevoegden.
• De PowerUp-lader moet worden aangesloten op een geaard, metalen, permanent bedradingssysteem of een aardgeleider moet met de circuitgeleiders worden meegevoerd en worden aangesloten op de aardingsklem of -draad op de PowerUp-lader.
• Gebruik een meetinstrument om te controleren of er geen spanning is.
• Gebruik de juiste bescherming bij het aansluiten op de hoofdstroomverdeelkabel.
• Gebruik het apparaat niet om andere apparaten op te laden of van stroom te voorzien.
• Raak de contactpennen van de laadstekker niet aan tijdens het gebruik.
• Gebruik geen niet door GM goedgekeurde adapters, conversieadapters of verlengsnoeren met de PowerUp-lader.
• Gebruik deze PowerUp-lader niet als het flexibele netsnoer of de laadkabel is gerafeld, de isolatie is gebroken of het apparaat tekenen van schade vertoont.

Bij het gebruik van elektrische producten moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder de volgende. Deze handleiding bevat belangrijke instructies die moeten worden opgevolgd tijdens de installatie, de werking en het onderhoud van het apparaat.

• Lees alle instructies voordat u dit product gebruikt.
• Dit apparaat moet onder toezicht worden gebruikt in de buurt van kinderen.
• Steek geen vingers in de connector van het elektrische voertuig.
• Beschadigde kabels mogen alleen door elektriciens worden vervangen.
• Gebruik deze PowerUp-lader niet als de behuizing of de voertuigconnector kapot, gebarsten of open is, of tekenen van schade vertoont.
• Trek de laadkabel alleen met de laadkoppeling uit het laadstopcontact.

Aardingsinstructies
Dit product moet worden aangesloten op een geaard, metalen, permanent bedradingssysteem, of een aardgeleider moet met de circuitgeleiders worden meegevoerd en worden aangesloten op de aardingsklem of -draad op het product.

• Mensen kunnen over rondslingerende kabels struikelen.
• Om het risico op brand te verminderen, dient u alleen aan te sluiten op een circuit dat is voorzien van een maximale takcircuitoverstroombeveiliging van 48 ampère in overeenstemming met de 60 ampère.
• Hang de laadkabel na gebruik altijd in de houder die bij de PowerUp-lader is geleverd.
• Alle klembouten moeten worden vastgedraaid met het gespecificeerde aanhaalmoment met behulp van een apparaat dat geschikt is voor het gedefinieerde aanhaalmomentbereik.
• Reparaties en het vervangen van onderdelen aan de PowerUp-lader mogen alleen worden uitgevoerd door een gekwalificeerde technicus. Anders vervalt de garantie.
• Beschadigde of onleesbare veiligheidslabels moeten worden vervangen.
• De PowerUp-lader mag alleen worden geïnstalleerd door erkende aannemers of erkende elektriciens in overeenstemming met alle toepasselijke staats-, lokale en nationale elektrische voorschriften en normen.
• Sluit alle externe connectoren goed af om een beschermingsgraad van IP6K6K te garanderen.
• Waarschuwingsberichten, waarschuwingssymbolen en andere markeringen die op de PowerUp-lader zijn bevestigd, mogen niet worden verwijderd.

Verplaatsen en opslag

• Til dit product bij het dragen en verplaatsen niet op aan het laadsnoer en draag het er niet aan.

Toezichtplicht van de gebruiker

• Als gebruiker van de PowerUp-lader bent u verantwoordelijk voor de veiligheid van de gebruikers en het juiste gebruik ervan.
• Als gebruiker van de PowerUp-lader bent u verantwoordelijk voor de veiligheid van bijzonder kwetsbare personen, vooral kinderen. Zorg ervoor dat dergelijke personen voldoende afstand houden tot de PowerUp-lader en de laadkabel.
• Houd rekening met de nooduitgangen op de installatielocatie.
• Installeer het apparaat niet in gebieden met explosieve gassen of dampen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GM PowerUp-handleiding

Beschikbare talen
