Milwaukee M18 0880-20 Handleiding

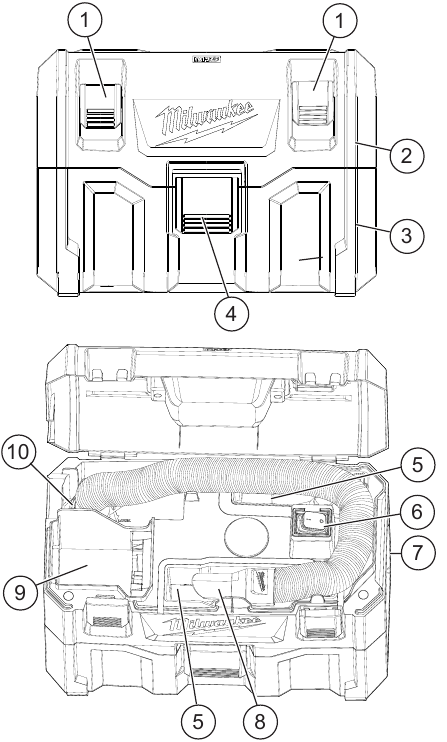

FUNCTIONELE BESCHRIJVING

1. Accuvakvergrendelingen
2. Motorhuis
3. Tank
4. Tankvergrendelingen (voor en achter)
5. Opbergvakken voor accessoires
6. Schakelaar
7. Blaaspoort
8. Vacuüminlaat
9. Accubak10. Inlaatpoort

MONTAGE

Om het risico op letsel te verminderen, moet u altijd het accupack verwijderen voordat u de tank verwijdert.

De accu verwijderen/plaatsen
Om de accu te verwijderen, drukt u op de ontgrendelknoppen en trekt u het accupack weg van het gereedschap.

Verwijder altijd het accupack voordat u accessoires verwisselt of verwijdert. Om de accu te plaatsen, schuift u het pack in de behuizing van het gereedschap. Zorg ervoor dat deze stevig vastklikt.

Houd het filter schoon. De efficiëntie van de stofzuiger is grotendeels afhankelijk van het filter. Een vuil filter vermindert de luchtstroom en de algehele efficiëntie van het systeem. Verwijder uit de tank en tik schoon.

Het filter verwijderen/installeren
Gebruik het filter alleen voor het opzuigen van droog materiaal.

1. Verwijder het accupack. Sluit en vergrendel het accuvak.
2. Maak de tankvergrendelingen los en til het motorhuis eraf. Plaats het omgekeerd op een plat oppervlak.
3. Om het filter te verwijderen, draait u het 1/2" tegen de klok in en trekt u het van het motorhuis/de vlotterkooi.
4. Leeg alle vuil uit de tank.
5. Om het filter schoon te maken, tikt u het schoon of laat u het weken in water.
   OPMERKING: Laat het filter, indien gereinigd met water, 24 uur drogen voordat u het met de stofzuiger gebruikt.
6. Om het filter te installeren, schuift u het over de vlotterkooi. Lijn de filterlipjes uit met de inkepingen in het motorhuis en draai het 1/2" met de klok mee om het op zijn plaats te vergrendelen.
7. Plaats het motorhuis terug en zet beide vergrendelingen vast.

Opzuigen/blazen
De stofzuiger kan worden gebruikt voor het opzuigen van vuil of als blazer, afhankelijk van de gebruikte poort.

1. Voor het opzuigen van vuil steekt u het grote uiteinde van de slang in de inlaatpoort van het motorhuis, waarbij u de lipjes op de slang uitlijnt met de inkepingen in de poort. Draai om vast te zetten en een strakke pasvorm te vormen.
2. Om als blazer te gebruiken, steekt u het grote uiteinde van de slang in de blaaspoort van het motorhuis, waarbij u de lipjes op de slang uitlijnt met de inkepingen in de poort. Draai om vast te zetten en een strakke pasvorm te vormen.

Gebruik alleen accessoires die specifiek worden aanbevolen voor dit gereedschap. Andere accessoires kunnen gevaarlijk zijn.

De accessoires installeren/verwijderen
Om de mondstukken, slangen of verlengstukken te installeren, duwt u het accessoire op de vacuüminlaat.

WERKING

Om het risico op letsel te verminderen, dient u altijd een geschikte oogbescherming te dragen die is gemarkeerd om te voldoen aan ANSI Z87.1.
Draag bij werkzaamheden in stoffige situaties geschikte adembescherming of gebruik een OSHA-conforme stofafzuigingsoplossing. Om het risico op brand en letsel te verminderen, mag u het apparaat niet gebruiken voor het opzuigen van brandbare of ontvlambare materialen.
Leeg de tank voor gebruik.
Zorg er voor gebruik voor dat het filter en de vlotterkooi goed zijn geïnstalleerd. Verwijder het filter voor alle natte zuigwerkzaamheden.

De stofzuiger starten en stoppen
Om de stofzuiger aan te zetten, duwt u de schakelaar naar de AAN (I)-stand.
Om de stofzuiger uit te zetten, duwt u de schakelaar naar de UIT (O)-stand.

Natte zuigwerkzaamheden

1. Verwijder ALLE vuil en afval dat zich in de tank bevindt.
2. Verwijder het filter. Zorg ervoor dat de vlotterkooi op zijn plaats blijft.

3. Zet de stofzuiger aan en begin met opzuigen.
4. Zet de stofzuiger onmiddellijk uit na het voltooien van een natte zuigklus of wanneer de tank vol is en geleegd moet worden.
   OPMERKING: Als de zuigkracht uitvalt, zet de stofzuiger dan onmiddellijk uit en leeg de tank.
5. Verwijder het accupack.
6. Hef de slang op om overtollige vloeistof in de tank te laten lopen.
7. Verwijder het motorhuis en giet vloeibaar afval in een geschikte afvoer.
8. Reinig de binnenkant van de tank en zuigaccessoires periodiek, vaker wanneer deze worden gebruikt om natte, plakkerige materialen op te zuigen. Gebruik warm zeepsop.

Automatische uitschakeling van de zuigkracht
Bij het opzuigen van vloeistoffen stijgt een interne vlotter totdat deze tegen een afdichting bij de inlaat van de motor gaat zitten, waardoor de zuigkracht wordt uitgeschakeld. Wanneer dit gebeurt, zal de motor een hogere dan normale toonhoogte ontwikkelen en zal de zuigkracht drastisch worden verminderd. Als dit gebeurt, zet de stofzuiger dan onmiddellijk uit. Als u het apparaat niet uitschakelt nadat de vlotter is opgestegen en de zuigkracht heeft uitgeschakeld, zal dit leiden tot uitgebreide schade aan de motor. Om het gebruik voort te zetten, leegt u het vloeibare afval uit de tank.
OPMERKING: Als de stofzuiger per ongeluk wordt omgestoten, kan deze de zuigkracht verliezen. Zet de stofzuiger uit en zet hem weer rechtop. De vlotter keert terug naar zijn normale positie.

Opslag
Leeg en reinig de tank, het filter en de accessoires voordat u uw stofzuiger opbergt. Verwijder het accupack.

ONDERHOUD

Om het risico op letsel te verminderen, dient u altijd de oplader los te koppelen en het accupack van de oplader of het gereedschap te verwijderen voordat u onderhoud uitvoert. Demonteer nooit het gereedschap, het accupack of de oplader. Neem contact op met een MILWAUKEE-servicecentrum voor ALLE reparaties.

Het gereedschap onderhouden
Houd uw gereedschap, accupack en oplader in goede staat door een regelmatig onderhoudsprogramma te volgen. Inspecteer uw gereedschap op problemen zoals onnodig lawaai, verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen of een andere omstandigheid die de werking van het gereedschap kan beïnvloeden. Breng het gereedschap, het accupack en de oplader terug naar een MILWAUKEE-servicecentrum voor reparatie. Afhankelijk van het gebruik, na zes maanden tot een jaar, brengt u het gereedschap, het accupack en de oplader terug naar een MILWAUKEE-servicecentrum voor inspectie.
Als het gereedschap niet start of niet op vol vermogen werkt met een volledig opgeladen accupack, reinig dan de contacten op het accupack. Als het gereedschap nog steeds niet goed werkt, breng dan het gereedschap, de oplader en het accupack terug naar een MILWAUKEE-servicecentrum voor reparatie.

Om het risico op persoonlijk letsel en schade te verminderen, mag u uw gereedschap, accupack of oplader nooit in vloeistof dompelen of vloeistof erin laten stromen.

Reiniging
Reinig stof en vuil uit de ventilatieopeningen. Houd de handgrepen schoon, droog en vrij van olie of vet. Gebruik alleen milde zeep en een vochtige doek om te reinigen, omdat bepaalde reinigingsmiddelen en oplosmiddelen schadelijk zijn voor kunststoffen en andere geïsoleerde onderdelen. Enkele hiervan zijn benzine, terpentijn, lakverdunner, verfverdunner, gechloreerde reinigingsmiddelen, ammoniak en huishoudelijke reinigingsmiddelen die ammoniak bevatten. Gebruik nooit brandbare of ontvlambare oplosmiddelen in de buurt van gereedschap.

Reparaties
Breng voor reparaties het gereedschap, het accupack en de oplader terug naar het dichtstbijzijnde erkende servicecentrum.

ACCESSOIRES

Gebruik alleen aanbevolen accessoires. Andere accessoires kunnen gevaarlijk zijn.
Voor een volledige lijst met accessoires gaat u online naar www.milwaukeetool.com of neemt u contact op met een distributeur.

SERVICE - VERENIGDE STATEN
1-800-SAWDUST (1.800.729.3878)
Maandag-vrijdag, 7:00 uur - 18:30 uur CST of bezoek www.milwaukeetool.com
Neem contact op met de Corporate After Sales Service Technical Support met technische vragen, service-/reparatievragen of garantievragen.
E-mail: metproductsupport@milwaukeetool.com
Word lid van de Heavy Duty Club op www.milwaukeetool.com om belangrijke meldingen over uw gereedschapaankopen te ontvangen.

SERVICE - CANADA
Milwaukee Tool (Canada) Ltd 1.800.268.4015
Maandag-vrijdag, 7:00 uur - 16:30 uur CST of bezoek www.milwaukeetool.ca

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Om het risico op letsel te verminderen, moet de gebruiker de bedieningshandleiding lezen en begrijpen. AVERTISSEMENT Afin de réduire le risque de blessures, l'utilisateur doit lire et bien comprendre le manuel.

BIJ HET GEBRUIK VAN EEN ELEKTRISCHE STOFZUIGER MOETEN ALTIJD DE BASISVOORZORGSMAATREGELEN WORDEN GEVOLGD, WAARONDER DE VOLGENDE: LEES ALLE INSTRUCTIES VOOR GEBRUIK VAN DE STOFZUIGER. ALLEEN VOOR HUISHOUDELIJK GEBRUIK. LEES, VOORDAT U DE STOFZUIGER GEBRUIKT, DEZE BEDIENINGSHANDLEIDING, DE BEDIENINGSHANDLEIDINGEN VAN DE ACCUPACK EN DE LADER, EN ALLE ETIKETTEN OP DE STOFZUIGER, DE ACCUPACK EN DE LADER.

VEILIGHEID VAN HET WERKGEBIED

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden lokken ongelukken uit.
• Stofzuigers hebben motoren en andere onderdelen die tijdens normaal gebruik vonken kunnen produceren. Niet gebruiken binnen 9 meter van gebieden waar explosieve materialen aanwezig kunnen zijn (zoals benzinepompen en plaatsen waar vloeistoffen zoals verfverdunners, reinigingsmiddelen, oplosmiddelen, enz. worden opgeslagen).
• Niet gebruiken in de buurt van explosief stof, vloeistoffen of dampen.
• Niet gebruiken waar zuurstof of verdovingsmiddelen worden gebruikt.
• Niet als speelgoed gebruiken. Nauwlettend toezicht is noodzakelijk wanneer het door of in de buurt van kinderen wordt gebruikt.
• Wees extra voorzichtig bij gebruik op trappen.

ELEKTRISCHE VEILIGHEID

• Draag elektrisch geïsoleerd schoeisel, zoals rubberlaarzen, bij het stofzuigen van nat materiaal.
• Hanteer de accupack of stofzuiger niet met natte handen.
• Binnen opslaan. Niet blootstellen aan regen.

PERSOONLIJKE VEILIGHEID

• BLIJF ALERT. Let op wat u doet en gebruik uw gezond verstand. Gebruik de stofzuiger niet als u moe of afgeleid bent, of onder invloed bent van drugs, alcohol of medicatie die de controle vermindert.
• De werking van een stofzuiger kan ertoe leiden dat vreemde voorwerpen in de ogen worden geblazen, wat oogschade kan veroorzaken. Draag altijd een veiligheidsbril of -bril met zijdelingse bescherming bij het bedienen van de stofzuiger.
• Draag een gezichtsmasker of stofmasker bij het werken in stoffige situaties. Stofdeeltjes kunnen uw longen beschadigen.
• Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de accupack plaatst. Het plaatsen van de accupack in een stofzuiger waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
• Reik niet te ver. Zorg te allen tijde voor een goede stand en evenwicht. Dit zorgt voor een betere controle over de stofzuiger in onverwachte situaties.
• Ga nooit op de stofzuiger staan of gebruik deze als opstapje.
• Houd haar, losse kleding, vingers en alle lichaamsdelen uit de buurt van openingen en bewegende onderdelen.
• Gebruik alleen zoals beschreven in deze handleiding. Gebruik alleen de door de fabrikant aanbevolen hulpstukken.

GEBRUIK EN ONDERHOUD

• Niet gebruiken zonder dat de tank en/of het filter correct zijn geïnstalleerd.
• Niet gebruiken om ontvlambare of brandbare vloeistoffen op te zuigen zoals benzine, of gebruiken in gebieden waar deze aanwezig kunnen zijn.
• Zuig geen brandende of rokende voorwerpen op zoals sigaretten, lucifers of hete as.
• Zuig geen roet, cement, gips of gipsplaatstof op zonder filter. Dit zijn zeer fijne deeltjes die de prestaties van de motor kunnen beïnvloeden of terug in de lucht kunnen worden afgevoerd.
• Dit product is geschikt voor het verzamelen van silicastof wanneer het wordt gebruikt in overeenstemming met deze instructies. Om het risico op gezondheidsrisico's door andere dampen of stof te verminderen, geen kankerverwekkende, giftige of gevaarlijke materialen stofzuigen zoals asbest, arsenicum, barium, beryllium, lood, pesticiden of andere materialen die de gezondheid in gevaar brengen.
•
  Sommige soorten stof die ontstaan door machinaal schuren, zagen, slijpen, boren en andere bouwactiviteiten bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:
• lood uit verf op loodbasis
• kristallijn silica uit bakstenen en cement en andere steenachtige producten, en
• arsenicum en chroom uit chemisch behandeld hout.
  Uw risico op blootstelling aan deze chemicaliën varieert, afhankelijk van hoe vaak u dit soort werkzaamheden uitvoert. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.
• Wees extra voorzichtig bij het legen van zwaar beladen tanks.
• Om spontane verbranding te voorkomen, de tank na elk gebruik legen.
• Laat de stofzuiger niet onbeheerd achter wanneer de accupack is geplaatst. Verwijder de accupack wanneer deze niet in gebruik is en voor onderhoud.
• Steek geen voorwerpen in de openingen. Niet gebruiken met een geblokkeerde opening; vrijhouden van stof, pluisjes, haar en al het andere dat de luchtstroom kan verminderen.
• Onderhoud de stofzuiger. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en elke andere situatie die de werking van de stofzuiger kan beïnvloeden. Laat de stofzuiger bij schade repareren voor gebruik. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap.
• Onderhoud etiketten en typeplaten. Deze bevatten belangrijke informatie. Neem contact op met een servicefaciliteit van MILWAUKEE voor een gratis vervanging als ze onleesbaar zijn of ontbreken.

GEBRUIK EN ONDERHOUD VAN DE ACCUPACK

• Gebruik de stofzuiger alleen met specifiek daarvoor bestemde accupacks. Het gebruik van andere accupacks kan een risico op letsel en brand veroorzaken.
• Schakel alle bedieningselementen uit voordat u de accupack verwijdert.
• Lees, voordat u de accupack of lader gebruikt, de bedieningshandleidingen en alle etiketten op de accupack, de lader en de stofzuiger.
• Laad alleen op met de lader die is gespecificeerd door de fabrikant. Een lader die geschikt is voor één type accupack, kan brandgevaar opleveren bij gebruik met een andere accupack.
• Wanneer de accupack niet in gebruik is, houd hem dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupackaansluitingen kan brandwonden of brand veroorzaken.
• Gebruik geen beschadigde accupack of stofzuiger. Als de accupack of stofzuiger niet naar behoren werkt, is gevallen, beschadigd, buiten is achtergelaten of in water is gevallen, breng ze dan terug naar een servicecentrum.

ONDERHOUD

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.
• Onderhoud nooit beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

SPECIFIEKE VEILIGHEIDSREGELS

• Lees, voordat u de stofzuiger gebruikt, deze bedieningshandleiding, de bedieningshandleidingen van uw accupack en lader, en alle etiketten op de stofzuiger, de accupack en de lader.
• Gebruik de stofzuiger nooit zonder dat de tank en het filter correct zijn geïnstalleerd.
• Draag gehoorbescherming. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
•
  Om het risico op letsel te verminderen, dient u, bij het werken in stoffige situaties, passende adembescherming te dragen of een OSHA-conforme stofafzuigoplossing te gebruiken.
• Gebruik altijd uw gezond verstand en wees voorzichtig bij het gebruik van gereedschap. Het is niet mogelijk om elke situatie te voorzien die tot een gevaarlijke uitkomst zou kunnen leiden. Gebruik dit gereedschap niet als u deze bedieningsinstructies niet begrijpt of als u denkt dat het werk uw mogelijkheden te boven gaat; neem contact op met Milwaukee Tool of een opgeleide vakman voor meer informatie of training.

LEES EN BEWAAR ALLE INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK

SYMBOLISERING

	Volt
	Gelijkstroom
	Lees de bedieningshandleiding
	Draag oogbescherming

SPECIFICATIES

Cat. Nr.: 0880-20
Volt: 18 DC
Type accu: M18™
Type oplader: M18™
Luchtstroom: 45 CFM
Zuigkracht: 32 inH2O
Capaciteit: 2 gallon (7,5 l)
Aanbevolen omgevingstemperatuur tijdens gebruik: 0°F tot 125°F
Wasbaar filter: 49-90-1900
Schuimfilter: 49-90-2015
Ronde borstel: 49-90-2017
Adapter voor elektrisch gereedschap: 49-90-2018
