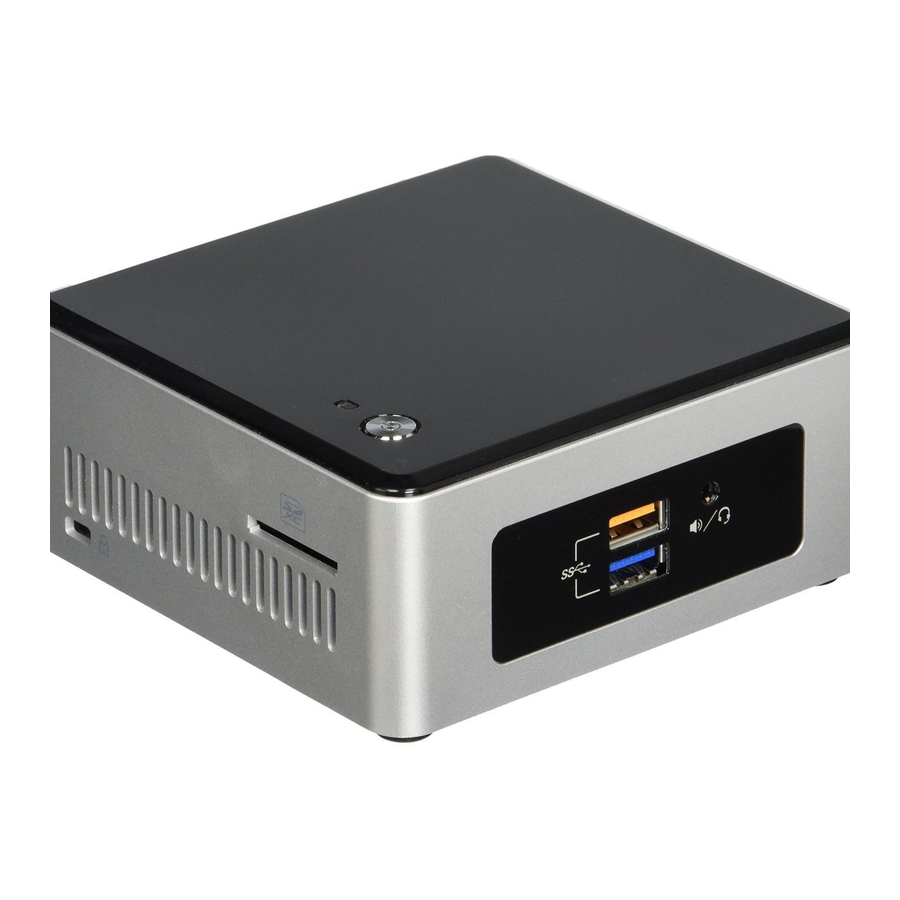

Intel NUC Kit NUC5CPYH, NUC Kit NUC5PPYH Handleiding

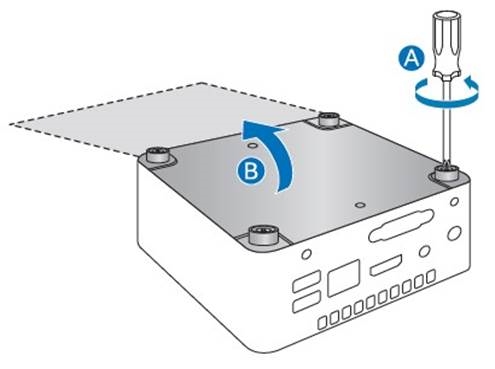

De Intel NUC-behuizing openen

Volg deze stappen om de Intel NUC-behuizing te openen:

1. Draai de vier hoekschroeven op de onderkant van de behuizing los en til de deksel op.


Geheugen installeren en verwijderen

Intel NUC Kits NUC5CPYH en NUC5PPYH hebben één 204-pins DDR3L SO-DIMM-slot. Geheugenvereisten:

• 1,35V geheugen met lage spanning
• 1333 MHz of 1600 MHz SO-DIMM's
• Niet-ECC

Voor een lijst met getest geheugen gaat u naar de pagina Systeemgeheugen op de ondersteuningssite:

SO-DIMM's installeren

Volg deze stappen om de SO-DIMM's te installeren:

1. Neem de voorzorgsmaatregelen in "Voordat u begint" in acht.
2. Schakel alle randapparatuur uit die op de computer is aangesloten. Schakel de computer uit en trek de stekker uit het stopcontact.

3. Lijn de kleine inkeping aan de onderkant van de SO-DIMM uit met de sleutel in de socket.
4. Plaats de onderkant van de SO-DIMM in de socket.
5. Wanneer de SO-DIMM is geplaatst, drukt u op de buitenrand van de SO-DIMM totdat de borgklemmen op hun plaats klikken. Zorg ervoor dat de klemmen stevig op hun plaats zitten.

SO-DIMM's verwijderen

Volg deze stappen om een SO-DIMM te verwijderen:

1. Neem de voorzorgsmaatregelen in "Voordat u begint" in acht.
2. Schakel alle randapparatuur uit die op de computer is aangesloten. Schakel de computer uit.
3. Haal de stekker uit het stopcontact van de computer.
4. Verwijder de kap van de computer.
5. Spreid voorzichtig de borgklemmen aan elk uiteinde van de SO-DIMM-socket. De SO-DIMM springt uit de socket.
6. Houd de SO-DIMM bij de randen vast, til hem uit de socket en bewaar hem in een antistatische verpakking.
7. Plaats alle onderdelen die u hebt verwijderd of losgekoppeld om bij de SO-DIMM-sockets te komen terug en sluit ze weer aan.
8. Plaats de kap van de computer terug en sluit de stekker weer aan.

Een 2,5" SSD of harde schijf installeren

Voor een lijst met geteste 2,5" harde schijven gaat u naar de pagina Geteste randapparatuur op de ondersteuningssite.

Volg deze instructies om een 2,5" Solid State Drive (SSD) of Hard Disk Drive (HDD) te installeren:

1. Neem de voorzorgsmaatregelen in "Voordat u begint" in acht.

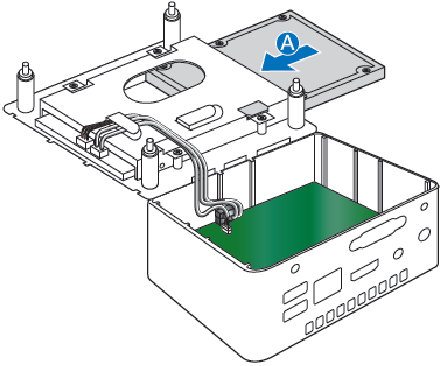

2. Schuif de 2,5"-schijf in de schijfhouder en zorg ervoor dat de SATA-connectoren volledig in de connectoren van de SATA-dochterkaart zitten (A).

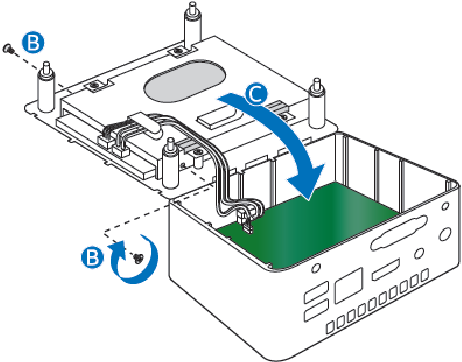

3. Zet de schijf vast in de schijfhouder met de twee kleine zilveren schroeven die in de doos zaten (B).

4. Plaats de schijfhouder in de behuizing (C) en pas op dat u de SATA-kabels niet langs de rand beknelt.

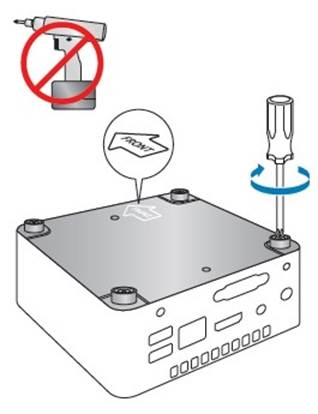

De behuizing sluiten

Nadat alle componenten zijn geïnstalleerd, sluit u de Intel NUC-behuizing. Intel raadt aan dit met de hand te doen met een schroevendraaier om te voorkomen dat de schroeven te vast worden gedraaid en mogelijk beschadigd raken.

De VESA-beugel bevestigen en gebruiken (optioneel)

Volg deze instructies om de VESA-montagebeugel te bevestigen en te gebruiken:

1. Bevestig de VESA-beugel aan de achterkant van de monitor of tv met behulp van de vier kleine zwarte schroeven die in de doos zaten.

2. Bevestig de twee iets grotere zwarte schroeven aan de onderste behuizing van de Intel NUC.

3. Schuif de Intel NUC op de VESA-montagebeugel.


Een besturingssysteem installeren

Raadpleeg Ondersteunde besturingssystemen voor een lijst met door Intel gevalideerde Windows*-besturingssystemen, evenals versies van Linux waarvan Intel NUC-eigenaren hebben gemeld dat ze compatibel zijn.

Raadpleeg Installatie van het besturingssysteem voor systeemvereisten en installatiestappen.

Intel NUC-stuurprogramma's installeren

Ga naar het Downloadcentrum om de nieuwste Microsoft* Windows*-stuurprogramma's en BIOS-updates te downloaden:

Links:

• Intel® NUC Kit NUC5CPYH
• Intel® NUC Kit NUC5PPYH

Stuurprogramma's zijn beschikbaar voor de volgende functies:

• Audio
• Bluetooth
• Chipset
• Consumer Infrared
• Graphics
• Intel® TXE
• Intel® Rapid Storage Technology
• Intel® Ready Mode Technology
• LAN (bedraad en draadloos)
• NFC
• Serial I/O
• USB 3.0

Voordat u begint

De procedures in deze gebruikershandleiding gaan uit van bekendheid met de algemene terminologie die betrekking heeft op personal computers en met de veiligheidsprocedures en wettelijke conformiteit die vereist zijn voor het gebruik en wijzigen van elektronische apparatuur.

Koppel de computer los van de stroombron en van elke telecommunicatieverbinding of netwerk voordat u een van de procedures in deze handleiding uitvoert. Als u de stroom-, telecommunicatie- of netwerkverbindingen niet loskoppelt voordat u de computer opent of procedures uitvoert, kan dit leiden tot persoonlijk letsel of schade aan de apparatuur. Sommige circuits op het moederbord kunnen blijven werken, zelfs als de aan/uit-knop op het voorpaneel is uitgeschakeld.

Volg deze richtlijnen voordat u begint:

• Volg altijd de stappen in elke procedure in de juiste volgorde.
• Maak een logboek om informatie over uw computer vast te leggen, zoals model, serienummers, geïnstalleerde opties en configuratie-informatie.
• Elektrostatische ontlading (ESD) kan componenten beschadigen. Voer de procedures in dit hoofdstuk alleen uit op een ESD-werkstation met behulp van een antistatische polsband en een geleidende schuimrubberen pad. Als een dergelijk station niet beschikbaar is, kunt u enige ESD-bescherming bieden door een antistatische polsband te dragen en deze aan een metalen onderdeel van de computerbehuizing te bevestigen.

Installatievoorzorgsmaatregelen

Neem bij het installeren en testen van de Intel NUC alle waarschuwingen en voorzorgsmaatregelen in de installatie-instructies in acht.

Om letsel te voorkomen, moet u op het volgende letten:

• Scherpe pinnen op connectoren
• Scherpe pinnen op printplaten
• Ruwe randen en scherpe hoeken op de behuizing
• Hete componenten (zoals SSD's, processors, spanningsregelaars en koellichamen)
• Beschadiging van draden die een kortsluiting kunnen veroorzaken

Neem alle waarschuwingen en voorzorgsmaatregelen in acht die u instrueren om computeronderhoud over te laten aan gekwalificeerd technisch personeel.

Neem de veiligheids- en wettelijke vereisten in acht

Als u deze instructies niet opvolgt, vergroot u uw veiligheidsrisico en de kans op niet-naleving van regionale wet- en regelgeving.

Deze handleiding vertelt u hoe u:

• Geheugen installeren en verwijderen
• Een 2,5-inch schijf installeren
• Een VESA-montagebeugel installeren
• Een besturingssysteem installeren
• De nieuwste stuurprogramma's installeren

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Intel NUC Kit NUC5CPYH, NUC Kit NUC5PPYH Handleiding
