Pilz PSS Series, PSS1 PS 24 V Handleiding
Overzicht
De PS-voeding levert de interne spanning die nodig is om de module rack te laten werken en de 12 V DC die nodig is om het gebruikersgeheugen te programmeren. De eenheidsvoeding is 24 V DC. Een ingebouwde batterij wordt gebruikt als buffer voor alle geheugencomponenten in de standaardsectie. Deze batterij wordt bewaakt door de CPU.
Er is een schakelaar om de voedingsspanning in en uit te schakelen, waardoor het eenvoudiger is om de systemen in de Series PSS 3100 te installeren. De voeding moet worden uitgeschakeld bij het vervangen van kaarten.

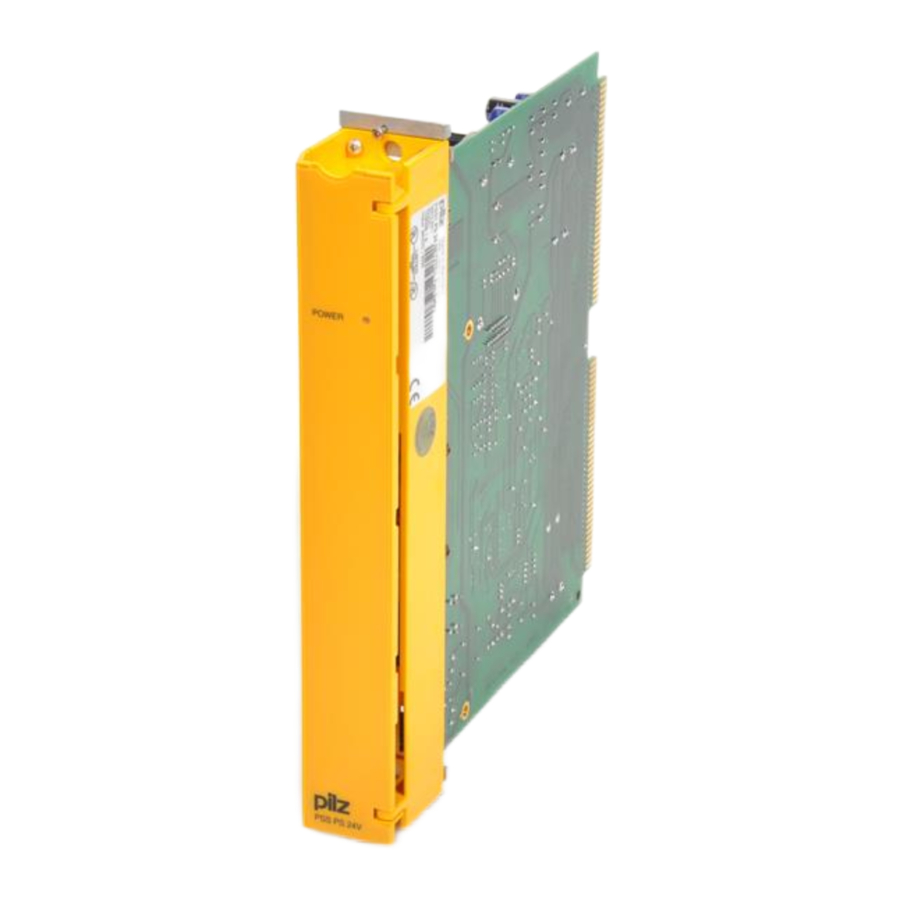

De module PSS1 PS 24 V is ontworpen voor gebruik op de Series PSS 3100 Module Rack.
Installatie
Elektrostatische ontlading kan de componenten op de module beschadigen. Zorg voor bescherming tegen ontlading voordat u de module aanraakt, bijvoorbeeld door een geaard, geleidend oppervlak aan te raken of door een geaarde armband te dragen.
- De PS 24-module moet in de eerste sleuf van de module rack worden geïnstalleerd, zoals beschreven in de "Series PSS 3000/PSS 3100 Installatierichtlijnen".
- Sluit de voeding aan: 24 V DC zoals beschreven op de voorkant van de voeding.
Veilige elektrische isolatie moet worden gewaarborgd voor de externe 24 V-voeding. Het niet naleven hiervan kan leiden tot elektrische schokken. Voedingen moeten voldoen aan DIN VDE 0551 / EN 60 742 en DIN VDE 0160.
- Zet de "Power"-schakelaar op "ON".
Indien correct geïnstalleerd, zal de "POWER"-LED oplichten.
INFORMATIE
Er moet een onderbreking van minstens 5 s zijn tussen het uitschakelen van de voedingsspanning en het weer inschakelen.
Zorg ervoor dat:
- Koperen bedrading wordt gebruikt die bestand is tegen een temperatuur van 75°C.
- Het aanhaalmoment op de schroefklemmen moet 0,5... 0,6 Nm zijn.
Pintoewijzing
De voeding heeft een 3-pins insteekbare schroefconnector voor het aansluiten van de voedingsspanning.
Batterij
Als de batterijspanning onder 2,5 V daalt, zal de CPU het foutbericht "S-04" geven. Vervang de batterij aan de voorkant van de voeding.
Schakel altijd de spanning uit voordat u de batterij vervangt. De CPU zal gegevens via een condensator bewaren gedurende ongeveer 2 minuten. Als het langer duurt om de batterij te vervangen, gaan de gegevens verloren.
Technische details
| Elektrische gegevens | |
| Voedingsspanning | 24 V DC |
| Tolerantiebereik | -15... +20% |
| Uitgangsspanning | 5,0 V DC/max. constante belasting: 5 A 12 V DC/ 0.25 A kortsluitbeveiligd, stroombegrensd |
| Uitgangsstroom | Tot 1500 m: 5 A |
| Derating | Vanaf 1500 m: -1 mA/m, bij 4.000 m (max.): 2,5 A |
| Stroomverbruik | 50 W |
| Inschakelstroom (inrush) | 16 A |
| Werking | SMPS, geen galvanische scheiding |
| Batterij | Aanbevolen: Lithium 3.0 V, maat AA, >2.0 Ah Alternatief: Lithium 3.6 V |
| Levensduur | Circa 2 jaar |
| Omgevingsgegevens | |
| Beschermingsklasse (EN 60 529, 10/91) | IP 20 (geïnstalleerd op module rack) |
| Montagepositie | Verticaal op module rack |
| Omgevingstemperatuur (DIN IEC 68-2-14, 06/87) | 0... 60°C |
| Opslagtemperatuur (EN 60 068-2-1/-2, 03/93) | -25... +70°C |
| Relatieve vochtigheid (DIN IEC 68-2-30, 09/86) | Max. 95% r.v. |
| Vibratie (EN 60 068-2-6, 04/95) | Frequentiebereik: 10... 100 Hz Amplitude: 0,1 mm, max. 5g |
| Schok (DIN IEC 68-2-29) | 30g, 11 ms/10g, 16 ms |
| EMC | EN 50 082-2, 03/95 EN 55 011 A, 08/96 |
| Mechanische gegevens | |
| Gewicht | 570 g |
