AAN DE SLAG

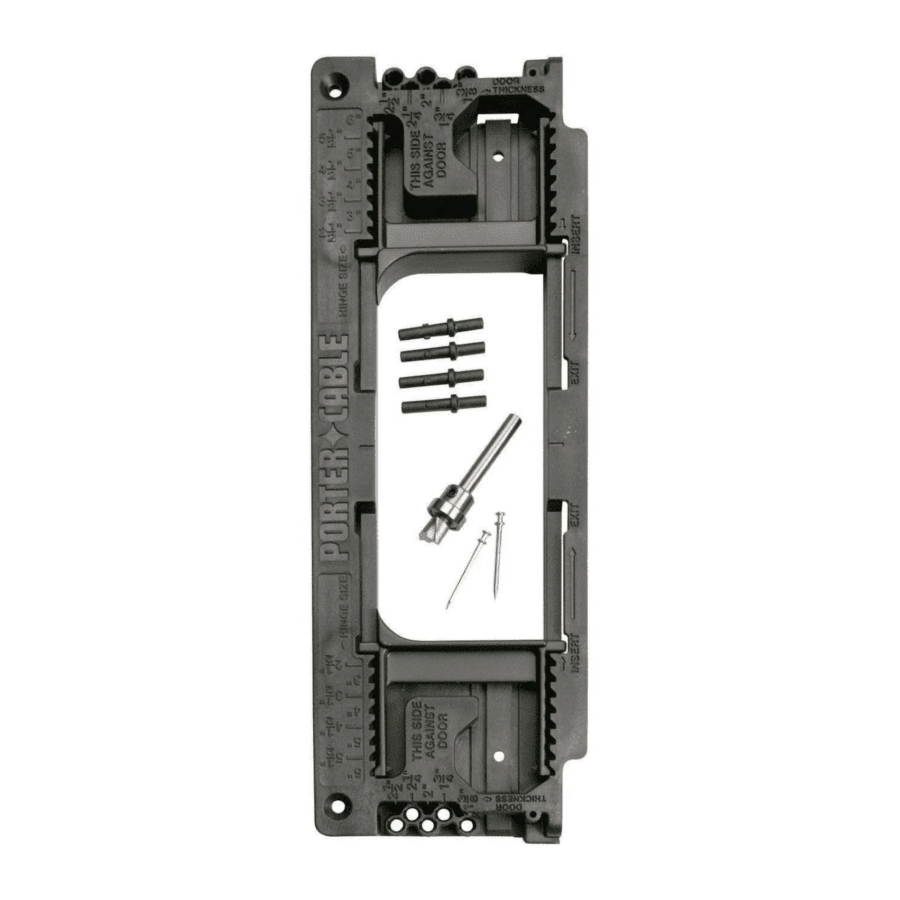

De 59370 Deurscharnier Mal is ontworpen om gebieden uit te snijden voor het scharnier op zowel deuren als deurkozijnen.
Zorg ervoor dat uw deur in de kozijnopening past. Tussen de deur en het kozijn moet er een speling van 1/8" aan de bovenkant (zie Fig. 1) en de knopzijde zijn, en een speling van 1/16" aan de scharnierzijde.
SCHARNIERLENGTE

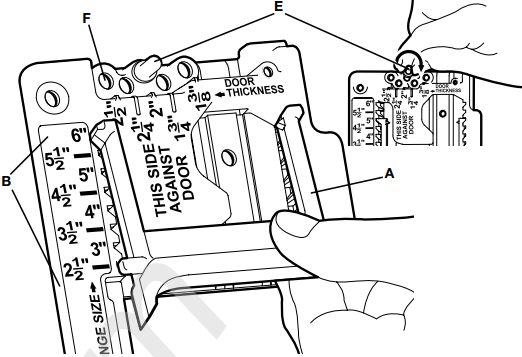

Stel de mal in op de juiste scharniergrootte door beide verstelbare geleiders (één weergegeven bij (A) Fig. 2) op de juiste stop te zetten.
Fig.2
Er zijn stops (B) in de geleider om scharnieren van 6" tot 2-½" in lengte te plaatsen, in stappen van een halve inch. Om de grootte van de geleiders te wijzigen, trekt u ze door elke stop naar de gewenste lengte.
Verplaats de geleiders nooit terug naar de 6"-markering als u de grootte wilt wijzigen. Wanneer u geleiders van kleiner naar groter verplaatst, trekt u de geleiders voorbij de 2-½"-markering totdat de lipjes vrij zijn, plaatst u ze opnieuw bij de 6"-stop en verplaatst u ze naar de gewenste scharnierlengte.
DE SCHARNIERVORM KIEZEN
Voor een scharnier met een radius van 5/8" plaatst u de geleiders (C) zoals weergegeven in Fig. 3.
Voor een radius van 1/4" en vierkante hoekscharnieren plaatst u de geleiders (D) zoals weergegeven in Fig. 4.
DEURDIKTE
Verplaats pen (E) Fig. 2 naar de juiste stop voor deurdikte (F) (1-3/8" tot 2-½"). Zodra de pen op zijn plaats zit, draait u deze met de klok mee om te vergrendelen. Herhaal dit voor het andere uiteinde.
BITDIEPTE INSTELLEN
Zorg ervoor dat de frees is losgekoppeld van de stroomtoevoer.

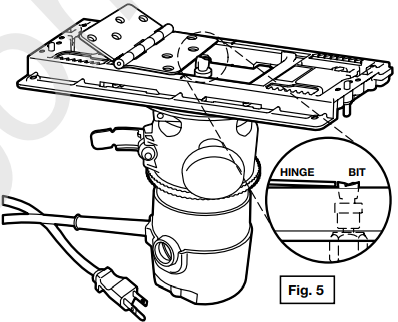

Met de frees gemonteerd, draait u de frees om en plaatst u de mal en het scharnier bovenop de subbasis, zoals weergegeven in Fig. 5.
Pas de bitdiepte zo aan dat de Fig. 3 onderkant van de bit gelijk ligt met de bovenkant van het scharnier.
OPMERKING: De meegeleverde bit heeft een snijdiameter van ½" met een lager met een diameter van 5/8". (De aanbevolen vervangende bit is Porter-Cable model 43671PC.)
OPMERKING: Als u een vervangende deur installeert, gaat u naar "DE DEUR MARKEREN."
SCHARNIERLOCATIES MARKEREN
Voor het bovenste scharnier meet u vanaf de binnenkant van het deurkozijn tot de bovenrand van de gewenste scharnierlocatie (G) Fig. 6 en maakt u een markering. Meet vanaf deze markering de helft van de scharnierlengte en markeer het midden, zoals weergegeven.
Voor het onderste scharnier meet u vanaf de vloer tot de onderrand van de gewenste scharnierlocatie en maakt u een markering (H) Fig. 7. Meet vanaf deze markering de helft van de scharnierlengte en markeer het midden, zoals weergegeven.
OPMERKING: Voor een installatie met twee scharnieren is het bovenste scharnier meestal 5" tot 7" vanaf de bovenkant en 10" tot 11" vanaf de vloer. Markeer voor een derde of middelste scharnier waar het midden van dit scharnier zich zou bevinden.
KOZIJN FREZEN MET MAL

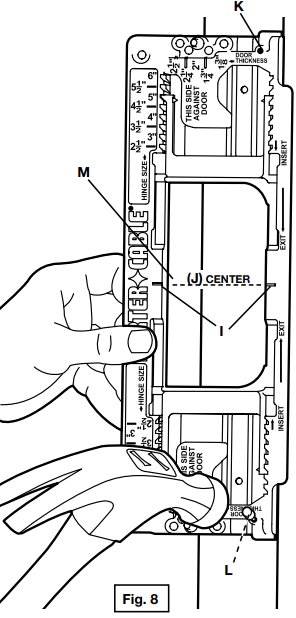

Plaats de rand van de mal tegen het kozijn, zoals weergegeven in Fig. 8. Lijn de middenmarkering (I) van de mal uit met de middenmarkering (J) op het deurkozijn. Spijker de mal stevig op zijn plaats bij de gaten (K) en (L) met behulp van de meegeleverde dubbelkoppige spijkers van drie cent.
Lees de handleiding van uw frees voordat u het scharniergebied uitsnijdt.
Frees het scharniergebied op het kozijn. Begin met frezen langs de rand van het kozijn in het midden (M) Fig. 8 van de mal en ga met de klok mee verder totdat al het materiaal is verwijderd. Gebruik een klauwhamer om de spijkers voorzichtig recht uit te trekken en verwijder de mal van het kozijn.
OPMERKING: Als er enkelkoppige vervangende spijkers worden gebruikt, plaatst u de klauwhamer onder de lip (N) Fig. 9 die uitsteekt van het uiteinde van de mal om de spijkerkop boven de mal uit te tillen.
Plaats vervolgens de klauw onder de spijkerkop (O) en verwijder de spijker voorzichtig. Frees de overige scharniergebieden volgens de bovenstaande procedure.
OPMERKING: Voor scharnieren met vierkante hoeken, beitelt u de hoeken bij zodat ze passen. (Fig. 11)
DE DEUR MARKEREN

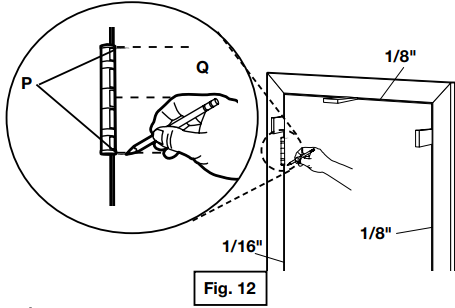

Zodra de scharniergebieden zijn gefreesd, installeert u de scharnieren tijdelijk op het kozijn. Houd de juiste spelingen aan zoals beschreven in Fig 12, houdt u de deur in de kozijnopening en markeert u de boven- en onderkant (P) van elk scharnier op de deur, zoals weergegeven in Fig.12.
Haal de deur eraf en verwijder de scharnieren van het kozijn. Klem de deur vast op een werkbank. Meet en markeer de middenlijn (Q) van elk scharnier op de deurrand, zoals weergegeven in Fig. 12 en Fig. 13.
DEUR FREZEN MET MAL

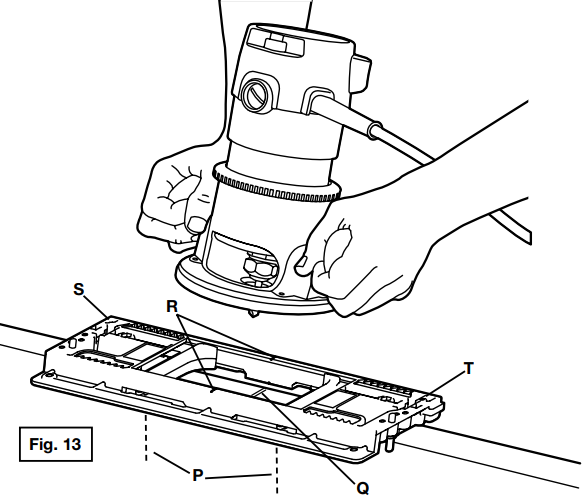

Plaats de mal op de deur, zoals weergegeven in Fig. 13. Lijn de middenmarkering (R) van de mal uit met de middenmarkering (Q) op de deur. Spijker de mal stevig op zijn plaats bij de gaten (S) en (T) met behulp van de meegeleverde dubbelkoppige spijkers van drie cent.
Lees de handleiding van uw frees voordat u het scharniergebied uitsnijdt. Houd de deur niet vast tijdens het frezen. Zorg ervoor dat de deur stevig is vastgezet voordat u gaat frezen.
Frees de scharniergebieden op de deur volgens dezelfde procedure als beschreven in "KOZIJN FREZEN MET Mal."
DE KLAUS KLAAREN
Installeer de scharnieren op de deur en hang de deur aan het kozijn.
