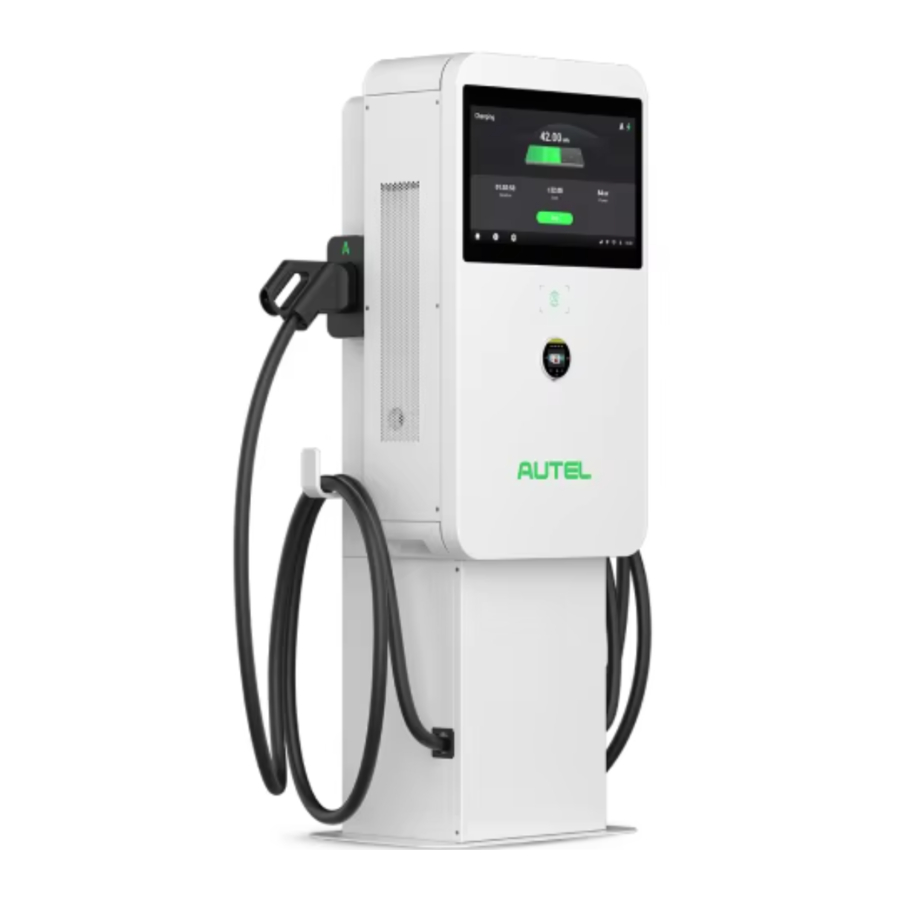

AUTEL MaxiCharger-handleiding

Voor montage op een sokkel

Hoofdunit en montagekit

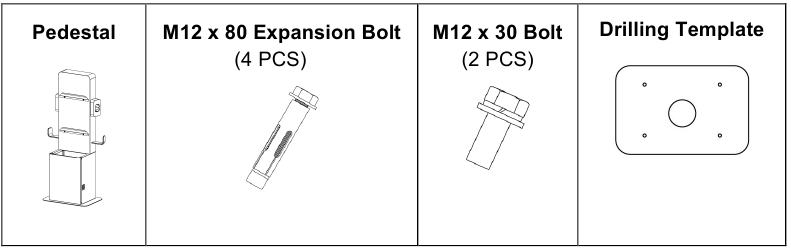

Sokkelkit (optioneel)

Installatie

Algemene installatieprocedures:

1. Pak de verzendkrat uit.
2. Verplaats de MaxiCharger naar de installatielocatie.
3. Monteer de MaxiCharger.
4. Voltooi de bedrading van de stroomvoorziening.
5. Voltooi de installatie.

De installatiewerkzaamheden moeten worden uitgevoerd nadat een geschikte locatie is gekozen.

• Schakel de stroomtoevoer uit voordat u de MaxiCharger opent.
• Raak de interne componenten van de MaxiCharger niet aan terwijl deze is ingeschakeld.
• Zorg ervoor dat er geen spanning wordt toegepast tijdens het controleren van de MaxiCharger.
• Gebruik de MaxiCharger alleen als de deur gesloten en vergrendeld is.

Uitpakken

1. Verwijder de verpakking met behulp van geschikt gereedschap.
2. Inspecteer de MaxiCharger en de onderdelen voor installatie op schade. Als er schade is of de onderdelen niet overeenkomen met de bestelling, neem dan contact op met uw lokale dealer.

De MaxiCharger verplaatsen

Het wordt aanbevolen om de MaxiCharger naar de installatielocatie te verplaatsen met behulp van een geschikte hijsapparatuur (kraan, riemen, enz.).

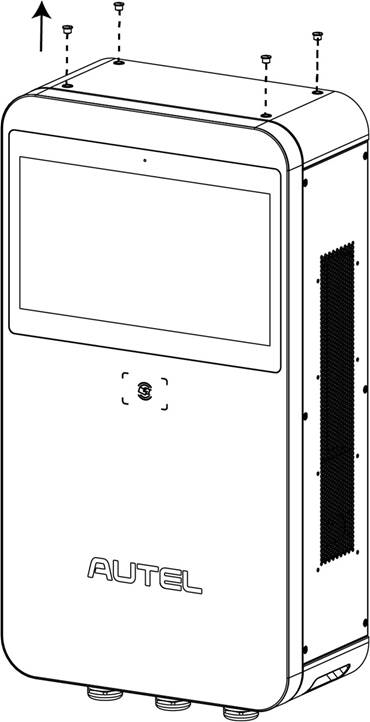

1. Verwijder de vier schroeven aan de bovenkant van de oplader met behulp van een platte schroevendraaier. Zet ze opzij.

2. Installeer en draai de vier M12-hefogen in de vier gaten vast.

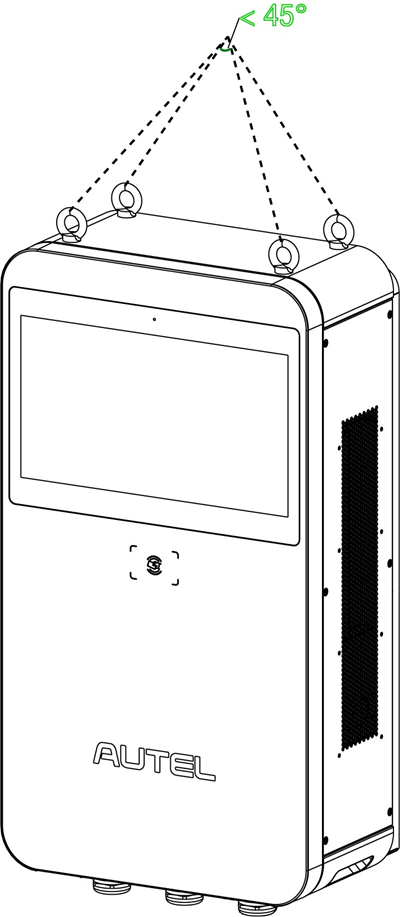

3. Sluit de kabels van de hijsapparatuur aan op de hijslussen van de oogbouten. Houd er rekening mee dat de hoek minder dan 45° moet zijn, zoals hieronder weergegeven.
4. Verplaats de MaxiCharger naar de installatielocatie.


Montage op een voetstuk

Het voetstuk kan op een bestaand oppervlak worden gemonteerd.

Controleer altijd de lokale voorschriften om naleving te garanderen. De hier beschreven richtlijnen zijn de minimumvereisten. Zorg ervoor dat de installatie voldoet aan alle toepasselijke voorschriften.

Stap 1: Een leiding voorbereiden

1. Graaf een kabeltunnel om de leiding te kunnen plaatsen.
2. De leiding moet minimaal 100 mm uitsteken.
3. Trek de leiding en de draad omhoog door de uitgangsopening en laat 600 mm flexibele lengte over voor de resterende installatiewerkzaamheden.


Stap 2: Gaten boren

1. Plaats de boorsjabloon op het betonnen oppervlak en lijn het centrale gat uit met de uitgangsopening.
   OPMERKING
   De zijde met een "Front"-teken op de boorsjabloon moet aan de voorkant worden geplaatst.
2. Markeer vier gaten op het betonnen oppervlak met behulp van een markeerstift. Verwijder de boorsjabloon.
3. Boor de vier gaten op de gemarkeerde posities met een diameter van 16 mm en een diepte van 80 mm.
4. Maak de stofas schoon.


Stap 3: Een voetstuk monteren

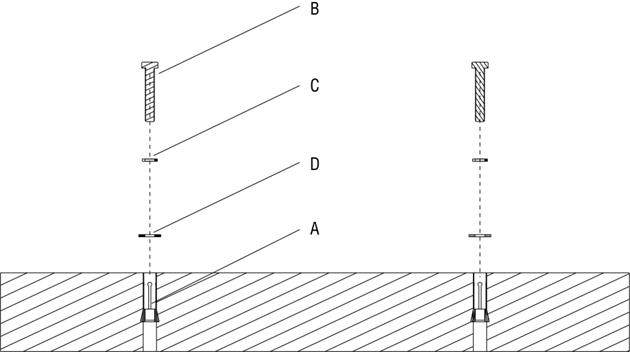

1. Tik de vier M12 x 80-expansiebouten in de vier geboorde gaten. Verwijder de schroefdraadbouten (B), veerringen (C) en platte ringen (D) wanneer de expansiehulzen (A) vastzitten. Zet ze opzij.

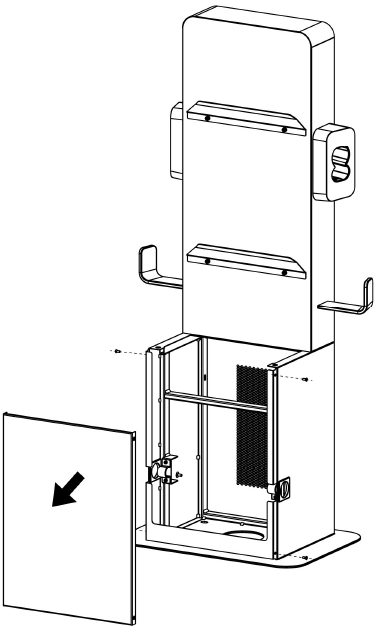

2. Draai de vier M5-veiligheidsschroeven aan de rand van het voetstuk los met behulp van een T25 Torx-schroevendraaier om de voorkant van het voetstuk te verwijderen. Zet ze opzij.

3. Plaats het voetstuk op de montagelocatie.

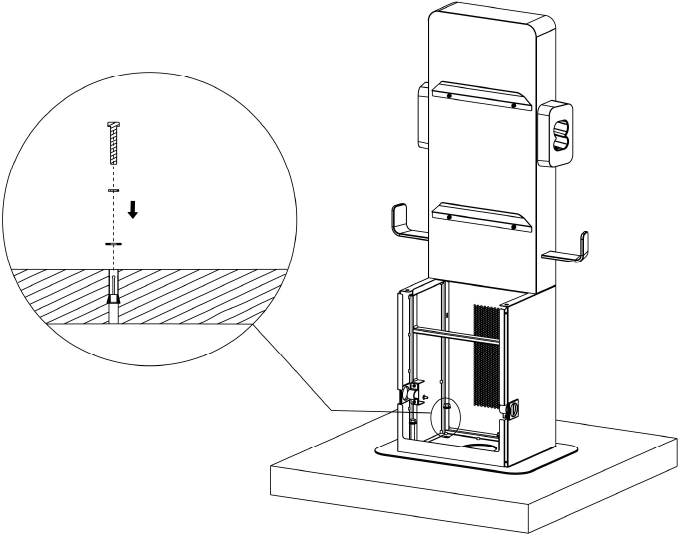

4. Plaats de platte ringen, veerringen en schroefdraadbouten in de juiste volgorde terug en draai ze vast met behulp van een 19 mm dopsleutel tot 45–55 N·m.


Stap 4: Een MaxiCharger monteren

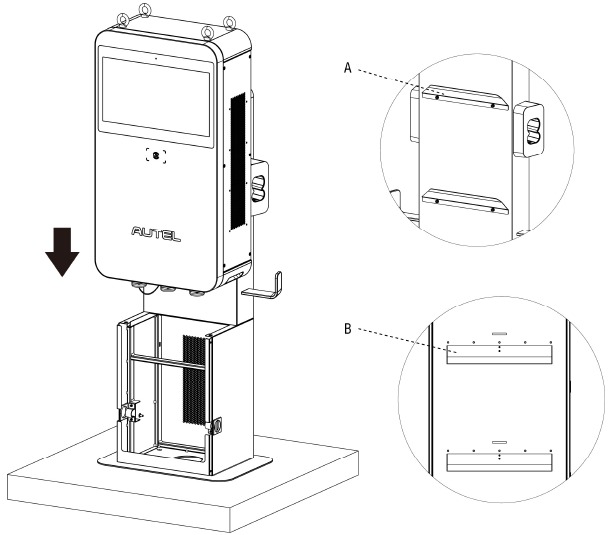

1. Til de MaxiCharger met de hijsapparatuur op het voetstuk. Plaats de groef (B) aan de achterkant van de MaxiCharger zo dat deze past op de uitstulping (A) van het voetstuk, zoals hieronder weergegeven. Zorg ervoor dat de oplader stevig is bevestigd.

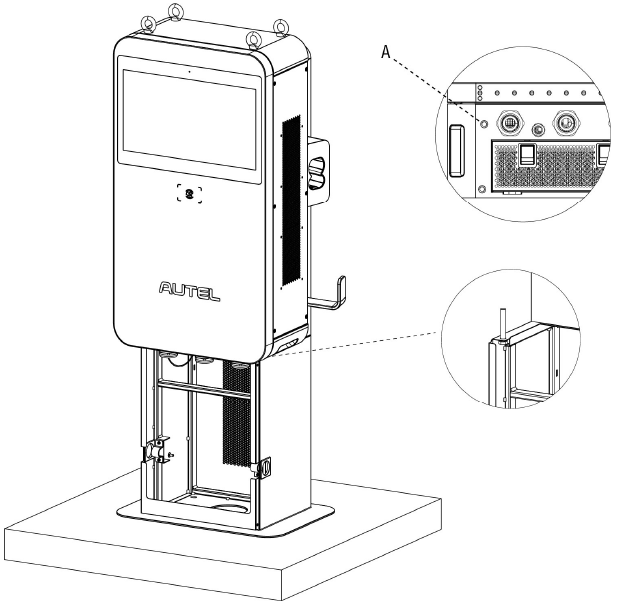

2. Steek de twee M12 x 30-schroeven in de onderste gaten (A) van de oplader en zet ze vast met een 19 mm dopsleutel om de oplader vast te zetten.

3. Verwijder de vier hijsogen en installeer de bovenste schroeven opnieuw.

Bekabeling van de voeding

Risico op elektrische schok

• Alleen een gekwalificeerde elektricien mag de elektrische eisen bepalen en de draden aansluiten.
• Zorg ervoor dat de stroom is uitgeschakeld voordat u de draden aansluit.

Zorg ervoor dat aan de volgende vereisten is voldaan voordat u de draden aansluit:

• Gebruik alleen koperdraad van 75°C.
• De stroomonderbreker in het paneel moet uitgeschakeld zijn.
• De MaxiCharger moet geaard zijn aan de werkelijke aarde.
• Er moet een geïsoleerde aardgeleider worden geïnstalleerd als onderdeel van het aftakkingscircuit dat de MaxiCharger voedt.
• De aardgeleider moet worden geaard aan de aarde bij de serviceapparatuur of, indien gevoed door een afzonderlijk afgeleid systeem, bij de voedingstransformator.
• Alle aansluitingen moeten voldoen aan alle lokale voorschriften en verordeningen.
• Gebruik draden van 25 mm².

Deur openen

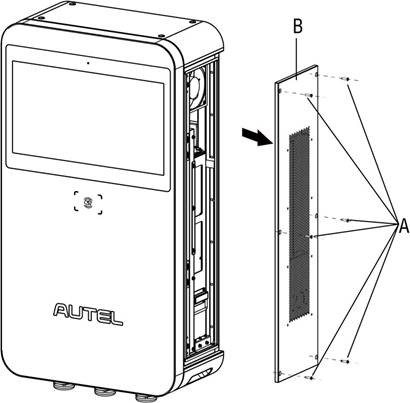

1. Verwijder de zes M5-veiligheidsschroeven (A) aan de rechterkant van de MaxiCharger met een T25 Torx-schroevendraaier om de zijafdekking (B) te verwijderen. Leg ze opzij.

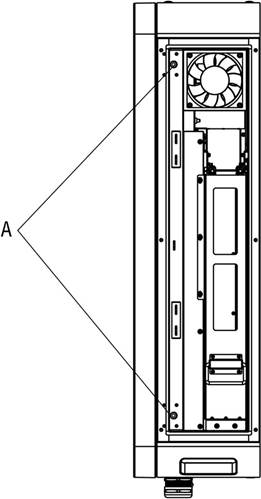

2. Maak de twee M8-inbusschroeven (A) los met de inbussleutel en open de voordeur.


De ingangskabel aansluiten

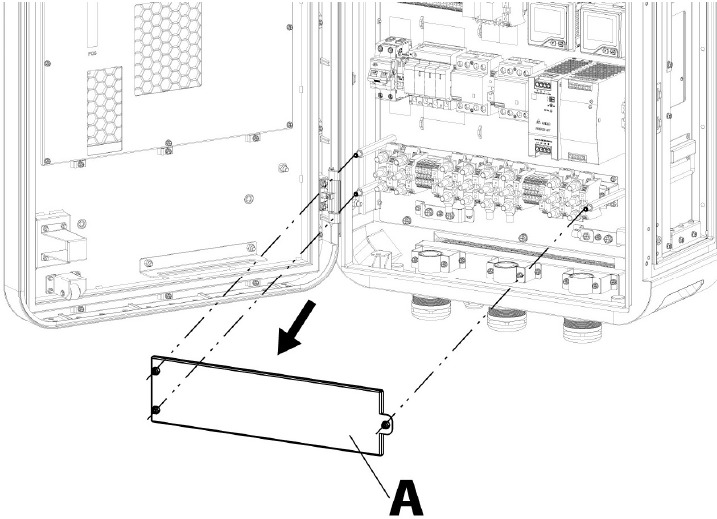

1. Maak de drie M6-moeren los om de isolerende barrière (A) te verwijderen en leg ze opzij.

2. Trek de draden eruit en leid ze door het AC-ingangsgaatje aan de onderkant.
3. Gebruik een draadstripper om een geschikte lengte van de isolatie van het uiteinde van de afzonderlijke draden te verwijderen. Zorg ervoor dat de gestripte lengte compatibel is met kabelschoenen.
4. Gebruik de krimptang om de kabelschoen aan het uiteinde van de draden te bevestigen.

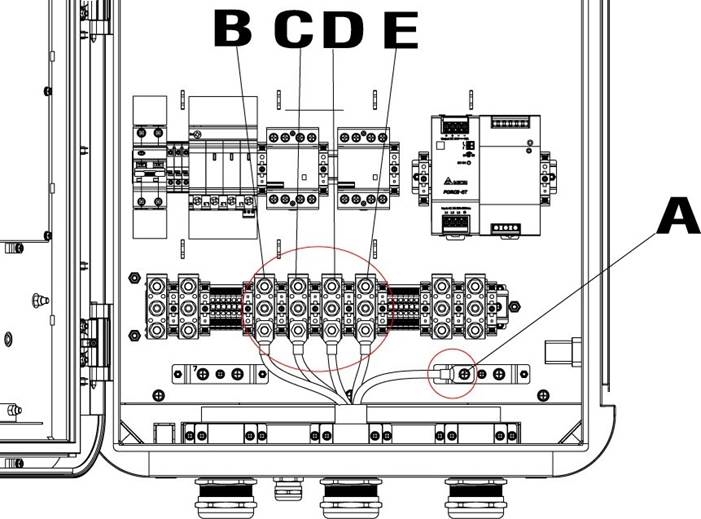

5. Draai de M6-bevestiger los met een 10 mm-dopsleutel en sluit de PE-draad aan op de PE-aardrail (A). Plaats de bevestiger terug en draai deze vast tot 6 N•m.
6. Gebruik een 13 mm-sleutel om de vier M8-bevestigingsmiddelen los te draaien en sluit de draden aan op de connectoren:
   • L1-draad op de connector B
   • L2-draad op de connector C
   • L3-draad op de connector D
   • N-draad op de connector E
7. Plaats de M8-bevestigingsmiddelen terug en draai ze vast met een aanhaalmoment van 6–12 N•m.


Installatie voltooien

Voor montage aan een muur:

1. Sluit de voordeur door de twee M8-inbusschroeven met de inbussleutel terug te plaatsen en de schroeven volledig vast te draaien.

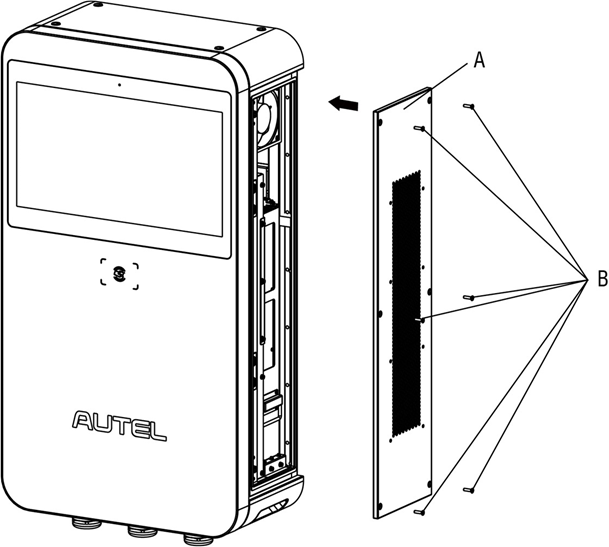

2. Plaats de zijafdekking (A) terug door de zes M5-veiligheidsschroeven (B) met de T25 Torx-schroevendraaier te plaatsen en vast te draaien tot 2 N•m.


Voor montage op een sokkel:

1. Sluit de voordeur door de twee M8-inbusschroeven met de inbussleutel terug te plaatsen en de schroeven volledig vast te draaien.
2. Plaats de zijafdekking terug door de zes M5-veiligheidsschroeven te plaatsen en vast te draaien tot 2 N•m met de T25 Torx-schroevendraaier.
3. Organiseer de laadkabels zoals hieronder beschreven:

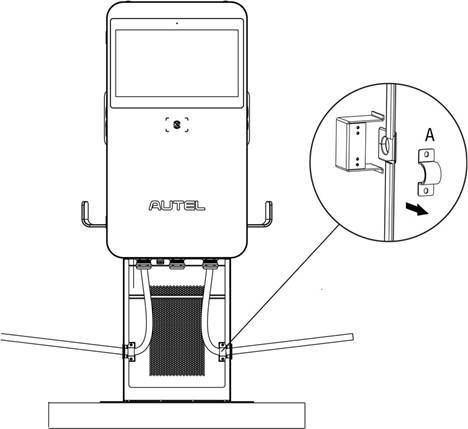

   1. Verwijder de twee beugels (A) door de vier M4-schroeven aan beide zijden van de sokkel los te schroeven met de kruiskopschroevendraaier.
   2. Plaats de kabels via de opening in de rubberen ringen.
   3. Plaats de beugels terug door de vier M4-schroeven vast te schroeven en vast te draaien tot 1,2 N•m. Zorg ervoor dat de laadkabels hun buigtolerantie mogen behouden.

   4. Drapeer de kabels over de kabelhouders aan beide zijden van de sokkel en steek de connectoren in de houders.
4. Plaats de voorkant van de sokkel terug door de vier M5-veiligheidsschroeven vast te schroeven en vast te draaien tot 2 N•m.

Het upstream beveiligingsapparaat installeren

Voorbereidingen voor inbedrijfstelling

Alleen een door de fabrikant gekwalificeerde servicemonteur kan de MaxiCharger in bedrijf stellen.

Om de inbedrijfstelling uit te voeren

1. Zorg ervoor dat de locatie aan de volgende eisen voldoet:
   • De MaxiCharger is geïnstalleerd volgens de instructies in deze handleiding.
   • AC-ingangsvermogen is beschikbaar.
   • Internettoegang is beschikbaar via een bekabelde Ethernet-verbinding, mobiele service of Wi-Fi.
   • Er moet een EV van elk type connector beschikbaar zijn voor een compatibele test tijdens de inbedrijfstelling.
   • De sitebeheerder of eigenaar is beschikbaar om instructies te ontvangen van de door de fabrikant gecertificeerde servicemonteur wanneer de MaxiCharger is geïnstalleerd.
2. Zorg ervoor dat de volgende informatie wordt verzameld:
   • Naam en adres van de locatie
   • Contactgegevens van de contactpersoon ter plaatse
   • Specificatie van de externe zekering of stroomonderbreker in het stroomverdeelpaneel
   • Datum waarop de installatie is voltooid
   • Foto van de MaxiCharger en de omgeving van de locatie
   • Speciale opmerkingen (indien van toepassing)
3. Er moet iemand aanwezig zijn om te helpen bij het inschakelen van de stroom naar de MaxiCharger op het verdeelpaneel.

De opening van de buis moet worden afgedicht om de bedrading tegen de omgeving te beschermen.
