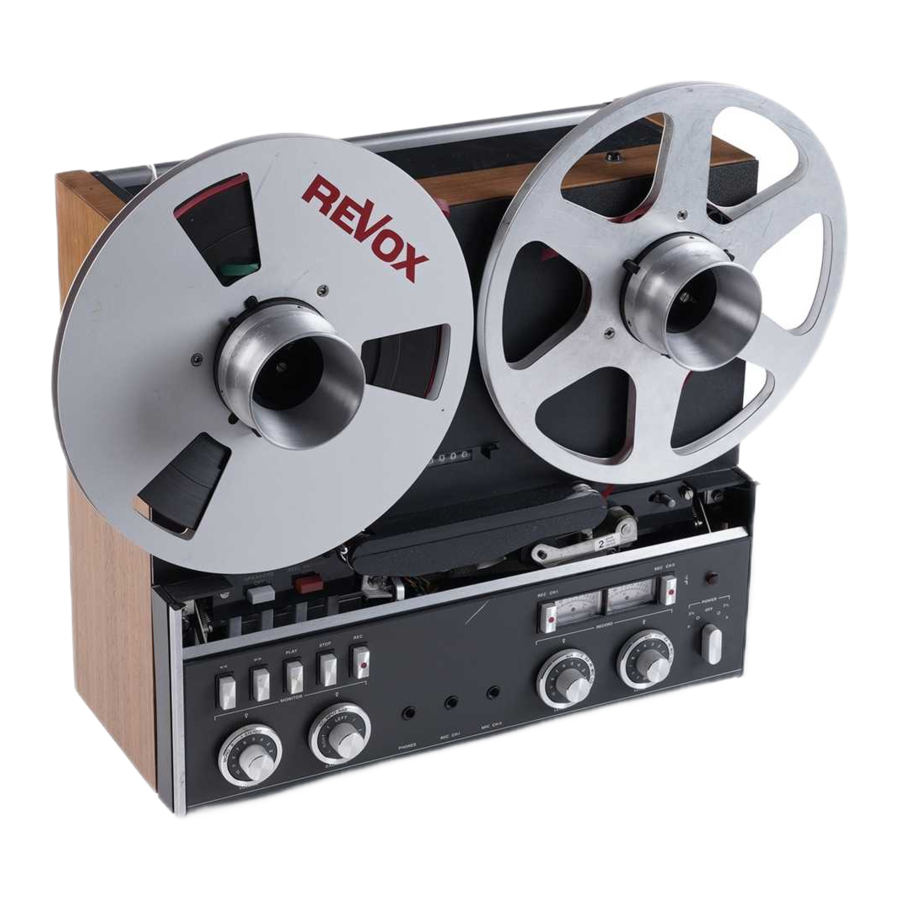

Revox A77 handleiding

Over de Revox A77 en informatie over de Mark-versies

• Alle Revox A77's die geen onderhoud hebben gehad, hebben onderhoud nodig. Deze decks zijn vervaardigd tussen 1967 en 1976, dus nu zijn ze waarschijnlijk 50 jaar of ouder.
• Er is veel ervaring in het veld over welke componenten vaak defect zijn en welke componenten waarschijnlijk in de toekomst defect zullen raken op uw deck als ze nog niet defect zijn. U moet ze dus nu vervangen. Dit document is een overzicht van wat u moet doen om een Revox A77 weer in vorm te krijgen.
• Hiervoor moet u het deck uit elkaar halen, tot de afzonderlijke printplaten. Er is veel solderen en desolderen nodig, dus ervaring op het gebied van reparatie wordt aanbevolen.
• Deze gids is GEEN handleiding, noch een gids voor reparatie, maar een snelzoekgids voor technici om snel informatie te vinden, zonder de hele tijd heen en weer te hoeven zoeken in de 300 pagina's tellende servicehandleiding. Maar de originele SM is natuurlijk nog steeds vereist voor referentie en voor specifieke problemen.
• Aangezien er 4 versies van de A77 zijn, Mark I tot Mark IV, kunnen er verschillen zijn in uw deck. Deze QRG richt zich op Marks III & IV.
• Hoe weet u welke versie u hebt?
• A77 - versie MK I Serienummer S 054 - S18 080 geproduceerd van 08.1967 tot 06.1969 Serienummer G 100 - G 19 368 geproduceerd van 10.1967 tot 06.1969
• niet-geveerde linker bandgeleider, linker rol is geen lager maar een massieve aluminium schijf
• zilveren onderste voorkant, zwarte VU-meters die alleen oplichten tijdens het opnemen
• donkere glanzende bovenste voorkant
• plastic reeltafels
• Revox-logo met High Fidelity
• zwarte en rode plastic drukknoppen
• knoppen van transparant plastic
• A77 - versie MK II Serienummer S 18 081 - S 31 000 geproduceerd van 06.1969 tot 06.1970 Serienummer G 19 369 - G 54 600 geproduceerd van 06.1969 tot 08.1971
• linker bandgeleider met veer, linker rol is een lager
• zilveren onderste voorkant, zwarte VU-meters die alleen oplichten tijdens het opnemen
• donkere glanzende bovenste voorkant
• aluminium reeltafels
• Revox-logo met High Fidelity
• zwarte en rode plastic drukknoppen
• knoppen van transparant plastic
• A77 - versie MK III Serienummer S 45 640 - S 72 852 geproduceerd van 08.1971 tot 08.1973 Serienummer G 55 000 - G 145 099 geproduceerd van 08.1971 tot 08.1974
• donkere onderste voorkant, zilverachtige VU-meters
• donkere matte bovenste voorkant
• enkel Revox-logo
• zwarte en rode plastic drukknoppen
• knoppen van transparant plastic
• 3e gloeilamp geïnstalleerd voor meterverlichting
• nieuw chassis, is uitwisselbaar
• pertinax pcb
• A77 - versie MK IV Serienummer G 145 100 - G 289 836 geproduceerd van 08.1974 – 10.1977
• donkere onderste voorkant, zilverachtige VU-meters
• donkere matte bovenste voorkant
• blauw Revox-logo met tekst "A 77 - STEREO - TAPERECORDER"
• herziene bedieningselementen in aluminium-look
• herziene capstan-PCB met IC 555 timer IC
• bandteller met tandwiel en getande riem
• epoxy pcb
• opmerking: de "S" aan het begin van het serienummer betekent "Made in Schwitzerland", een "G" betekent "Made in Germany"
• http://www.theimann.com/Analog/A77/Versionen.html

Noodzakelijke reparaties en aandachtspunten

Hier is de lijst met de noodzakelijke dingen om te doen:

• Voor het inschakelen:
  Vervang de 4 rifa-condensatoren (0,47 µF = 470 nF) vonkenblussers:
  • 3x op de printplaat voor de transportbediening van de band.
  • 1x op de capstan-printplaat.
• En als er doorgebrande rifa's zijn, controleer dan de omliggende diodes en weerstanden.
• Stel het deck in voor 240 V-werking (in de EU). Het deck kan nu worden ingeschakeld om te testen.
• Na het inschakelen, controleer op de printplaat van de voeding:
  • 21 V AD1 (rood) & ED1 (geel). Pas P106 aan.
  • 27 V DM1 (zwart) & DB1 (vio) & DF1 (vio) & DM2 (wit). Geen aanpassing mogelijk.
• Vervang vervolgens alle elektrolytische condensatoren op de 7 audiokaarten, de schakelkaart en de 3 bedieningskaarten. Een lijst wordt verderop in dit document verstrekt. Vervang waarschijnlijk ook tantaal.
• Vervang 3 gelijkrichters op de printplaat van de voeding en de capstan-printplaat.
• Vervang motorcondensatoren 3x.
• Vervang alle 14x trimmers op de audiokaarten, 1x op de schakelkaart, 1x op de printplaat van de voeding, 1x op de capstan-printplaat.
• Vervang 4x SKF 608 (2Z of ZZ) lagers in beide spoelmotoren als ze lawaaierig zijn.
• Vervang 1x SKF 626 (2Z of ZZ) bandgeleider lager linkerkant.
• Vervang 3 condensatoren op de schakelkaart en één trimmer.

Er zijn ook aandachtspunten:

• De A77 vergrendelt niet als de afstandsbedieningsstekker aan de bovenkant niet is geïnstalleerd
• De A77 schakelt niet in als de 2 stekkers aan de achterkant in de buurt van de stroomstekker niet zijn aangesloten. Maar wees voorzichtig! Ze voeren netspanning.
• Reinig de contactvlakken van de open schakelaar op de schakel-PCB, die is aangesloten op de stroomschakelaarknop.
• Reinig de open opnameschakelaars naast de VU-meters op oxidatie.
• Lijm de VU-meternaalden vast aan de basis in de meter (zeer moeilijk!! Probeer dit alleen als u ervaren bent. VU-meter kan beschadigd raken).
• Controleer de riem van de teller, vervang indien nodig. Smeer het mechanisme.
• Controleer de werking van de teller.
• Controleer de aandrukrol, vervang indien nodig.
• Oorspronkelijk is in de A77 de linkergeleider een lager en de rechtergeleider stationair. Soms is het gewijzigd.

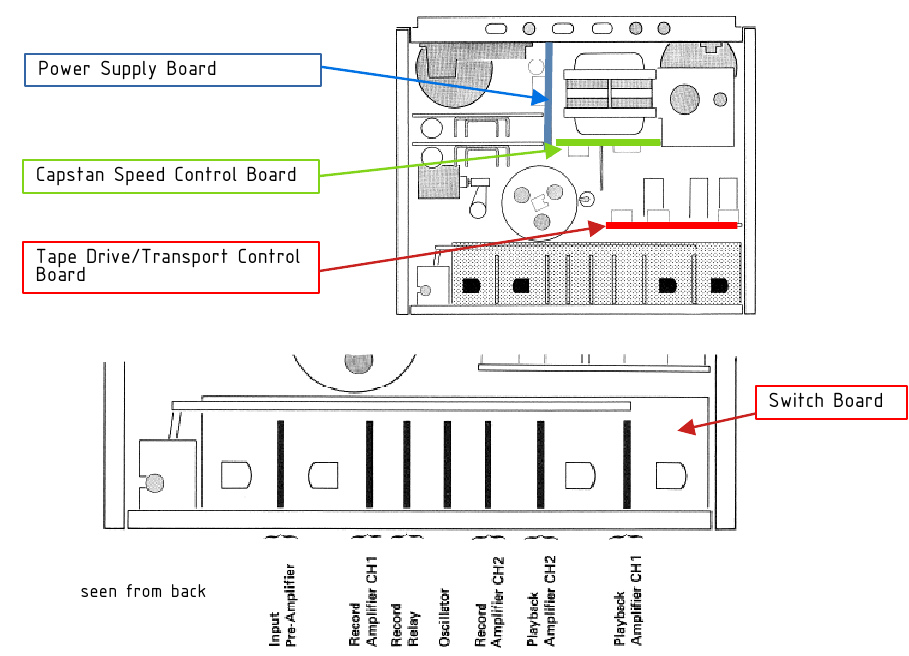

Locatie van de printplaten

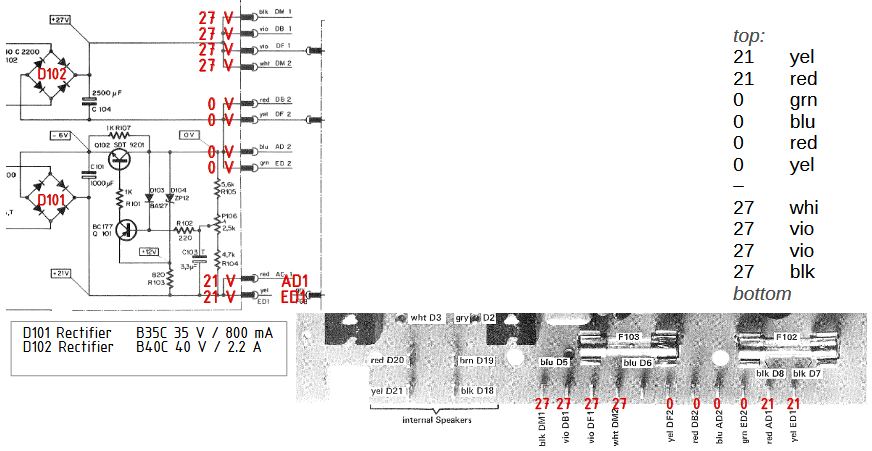

PCB-spanningen van de voeding

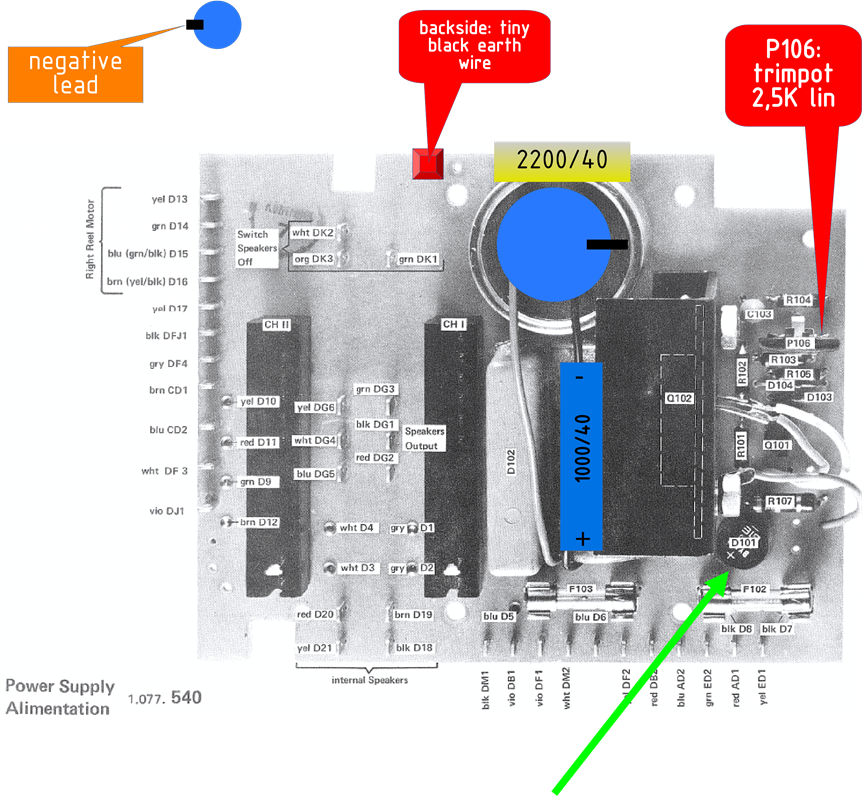

Indeling printplaat voeding

• Vervang de brugcel D101 door een nieuwe (> 400 V 1,5 A)
  bijvoorbeeld 2W04G-E4/51
• Vervang 2 condensatoren:
  1000 µF / 40 V
  2200 µF / 40 V
• Vervang trimmer 2,5 kΩ
• Vergeet de dunne zwarte draad aan de achterkant van de pcb niet!

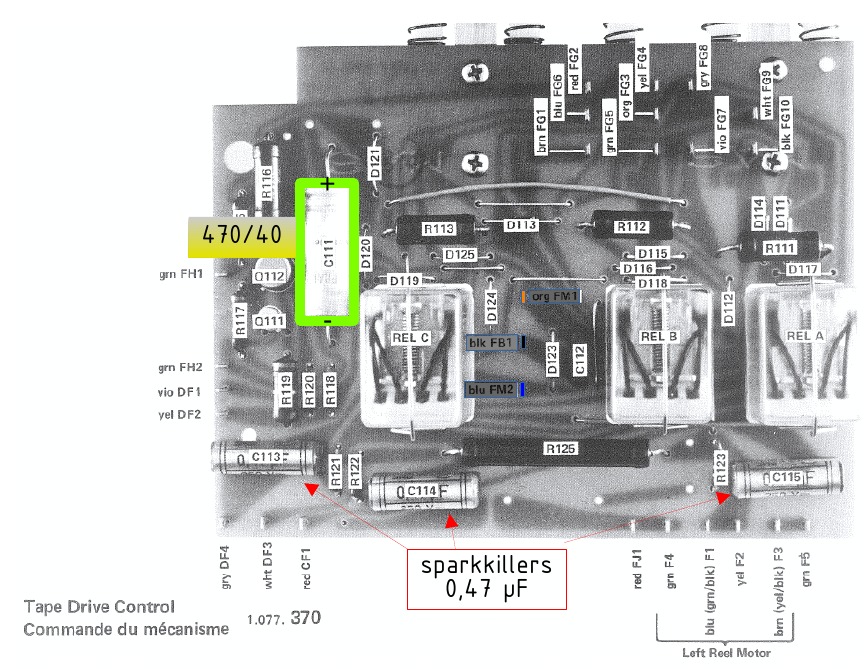

Indeling printplaat bandtransport / transportbediening

sommige waarden kunnen variëren tussen verschillende versies

Relais A: Afspelen
Relais B: Terugspoelen
Relais C: Snel vooruit (+ Afspelen gedurende ½ seconde)

• Vervang 3 vonkenblussers 470nF/>300V
• Vervang C111 470µF/40V

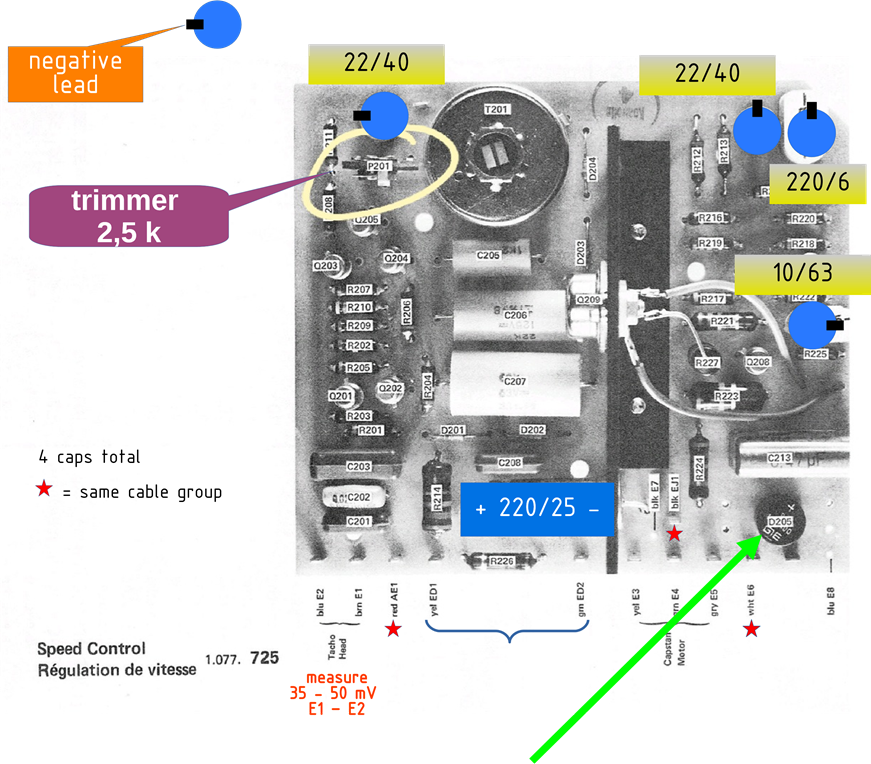

Indeling printplaat capstan-snelheidsregeling

• Vervang de brugcel D101 door een nieuwe (> 400 V 1,5 A)
  bijvoorbeeld 2W04G-E4/51
• Vervang 5 condensatoren:
  10 µF / 63 V
  22 µF / 40 V (2X)
  220 µF / 6 V
  220 µF / 25 V ax.
• Vervang trimmer P201 2,5 kΩ

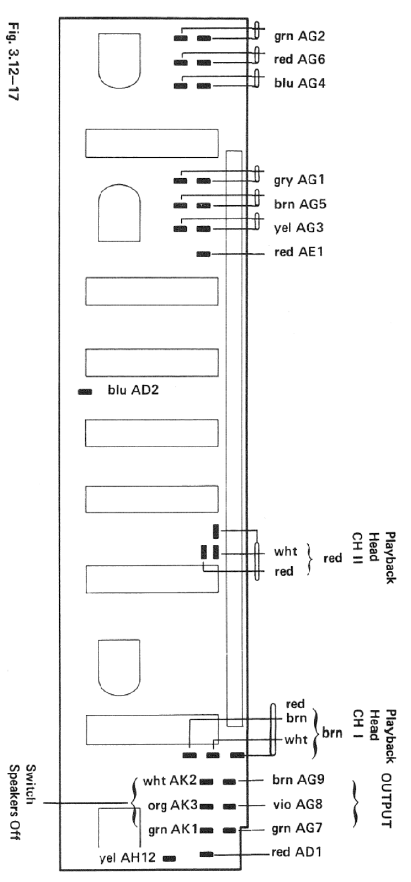

Indeling schakelkaart

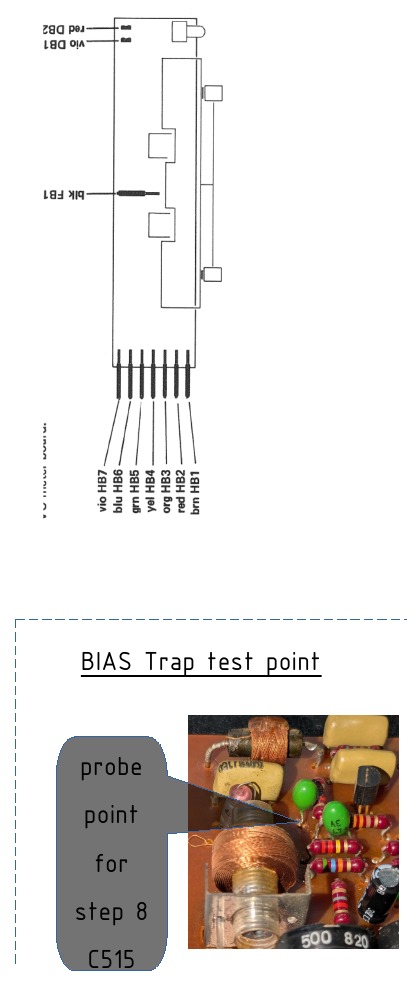

Indeling VU-meterkaart

Aansluitingen achterkant

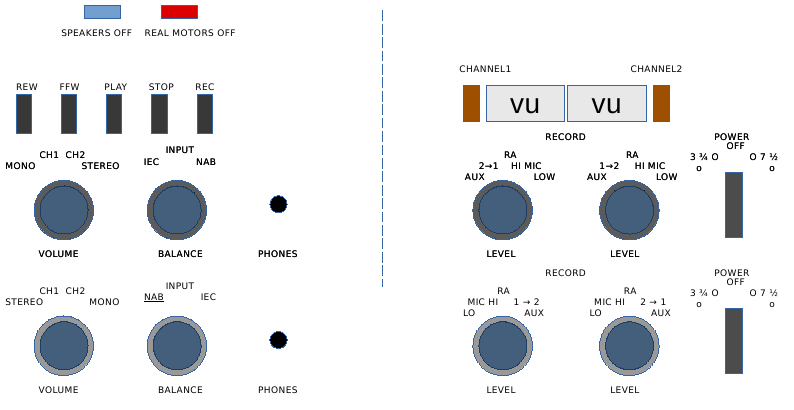

Indeling knoppen voorpaneel

Wanneer alle knoppen en de frontplaat eraf zijn.... Nu weet u wat u doet Er zijn 2 versies!!

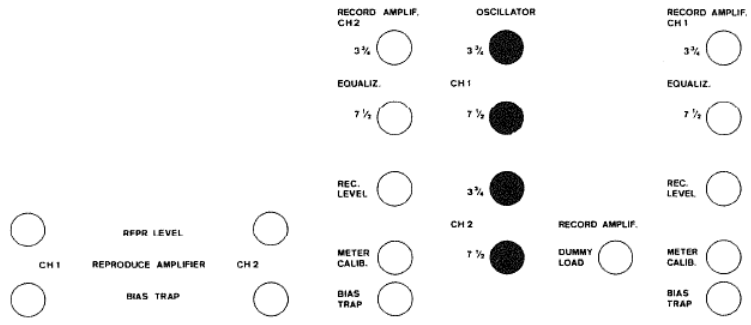

Locatie kalibratiepotmeters

Snel overzicht van elektrische aanpassingen / uitlijning / kalibratie

Alleen ALS u bekend bent met de procedure (zo niet, stel ik voor dat u het de eerste keer uit de servicehandleiding doet).
[stereo+max, NAB, aux+min, 2xrec] definieert de knoppen en drukknoppen van links naar rechts voor elke stap.

0 - Demagnetiseer de koppen en het volledige bandpad.

1a - Capstan-snelheid: controleer op 35..50 mV @ 9,5 cm/s bij E1 (bruin) en E2 (blauw) van de tacho-kop op de capstan-kaart.

1b – controleer op 1600 Hz / 19 cm/s bij dezelfde aansluitingen, pas T201 aan.

1c - controleer op 800 Hz / 9,5 cm/s bij dezelfde aansluitingen, pas P201 aan.

2 – controleer op 21 V AD1 (rood) & ED1 (geel) op de printplaat van de voeding. Pas P106 aan.

3 – Balans: [stereo+max, input, aux+max, 2xrec] lever 30 mV@1000 Hz bij de AUX-ingangen en kort de L/R-ingangsaansluitingen. Pas de balans aan voor ~2 V @ uitgangen gelijk L/R. Pas de balansregeling vanaf hier niet meer aan!

4 – Azimuth: pas de schroef rechtsboven op de afspeelkop aan tijdens het afspelen van de azimuth-kalibratieband.

5 – Uitgang: [I/II+max, NAB, aux+min] Speel de kalibratieband af, niveau-sectie: zet de afspeelschakelaar op 6.3.3 CH1/2, pas de REPR LEVEL 1/2 trimmer aan voor 2 V bij de uitgang.

6 - Frequentie: [I/II+max, NAB] Speel de kalibratieband af, frequentie-sectie (-20 dB!): meet beide 6.3.4-kanalen door de schakelaar naar CH1/2 te veranderen, meetbereik 300 mV. (AFAIK kan er niets worden ingesteld).

7a –??Oscillator: [stereo+max, NAB, aux+min, 2xrec] Laad de testband en neem op. Druk beide opname 6.4.1-knoppen in, controleer VU-kaart oranje HB3 (CH2) & blauw HB6 (CH1) voor: 21 Vac voor 2-spoormachines, 16 Vac voor 4-spoormachines.

7b – Controleer de oscillatorfrequentie: 120 kHz ± 5 kHz bij dezelfde aansluitingen ten opzichte van aarde. (Geen aanpassing)

8 - Bias-trap: [stereo+max, NAB, aux+min, 2xrec] Laad de testband en neem op. Pas de Record Bias 6.4.3 Trap (5^e/onderste trimmer!) aan voor minimale spanning bij testpunten C515 op beide opnameversterker-pcb's voor < 300 mV.

9 - Stel de Playback Bias Trap (2^e/onderste trimmer!) in bij afspeelversterkerkaarten op minimale spanning bij 6.4.4 UITGANG-aansluitingen. < 50 mV

10 - Opnemen: [stereo+max, input, aux+max, 2xrec] Voer ~3-4 mV @ 1000 Hz in, pas de frequentie 6.5-generatorniveau aan voor 200 mV @ UITGANG

11 - Azimuth: neem een 10 kHz-toon op en pas de schroef rechtsboven op de rec-kop aan voor een maximaal signaal. 6.5.1 (of gebruik de XY-methode)

12 - RF BIAS: voer 10 kHz -20 dB in en pas de OSCILLATOR-potmeters MET DE KLOK MEE aan voor beide kanalen en 6.5.2 voor beide snelheden (dus 4x aanpassing) om overbias te bereiken na de piekwaarde bij UITGANG. ΔV = ~4 tot ~5 dB overbias.

13 - herhaal de vorige azimuth-instelling.

14 - Opnameniveau: [chI/II+max, input, aux+max, 2xrec] Kort beide AUX-ingangen. Neem 1 kHz op en 6.5.4 Voor-en-na-band-schakelaar naar INP. Pas de generator zo aan dat de UITGANG 200 mV is.

15 - Schakel naar NAB en pas de REC LEVEL I/II-trimmers aan voor 200 mV @ UITGANG. Afspeelmodus 6.5.4 schakelaar naar respectievelijk CH1 of CH2.

16 - Opname-equalizatie: schakel de generator naar 12 kHz -20 dB. Stel in op NAB. Pas de uitgangsspanning 6.5.5 aan tussen 0 en +1 dB met trimmers EQUALIZ. 0 dB = 200 mV @ 1 kHz. CH1 / CH2 & beide snelheden.

17 - Vervorming: [chI/II+max, NAB, aux+max, 2xrec] 500 Hz @ 40 mV bij INPUT. NEEM OP en meet 6.6.1 vervorming. Stel het ingangsniveau zo in dat de vervorming < 2% is bij 19 cm/s 1

8 - VU-meterkalibratie zie de SM. En veel succes!

De rest van de SM zijn allemaal controles, maar niets dat kan worden aangepast.
