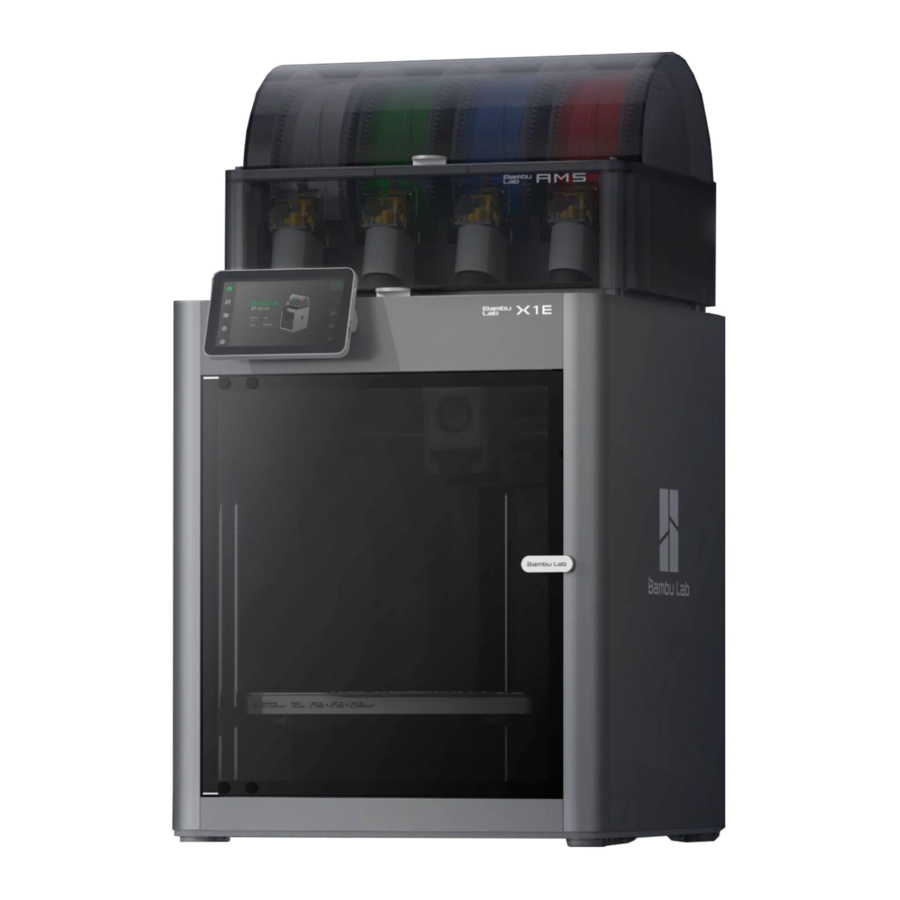

Bambu Lab X1E-handleiding

Introductie

Het X1E-combipakket wordt geleverd met het volgende:

• scherm
• spoelhouder
• filament
• reserve-hotend
• 2 reinigingspads voor de nozzle
• stroomkabel
• ontstoppingspen
• lijmstift voor bouwplaat
• Bambu-filamentstalen
• luchtfilter
• 4*6PIN-kabel
• schroefpakket voor schraper
• Inbussleutels (H1.5 en H2)
• schroefpakket voor spoelhouder
• schroefpakket voor extruder
• hotendclip 2 schrapers
• micro-ridar snelle label
• Textured PEI Plate (vooraf geïnstalleerd op het verwarmde bed)
• smeermiddelolie
• koelpasta
• 5 smeervet
• snelstartgids
• disclaimer
• AMS-disclaimer
• garantiebrochure.

Instellen

1. Uitpakken en verwijderen van beschermende onderdelen

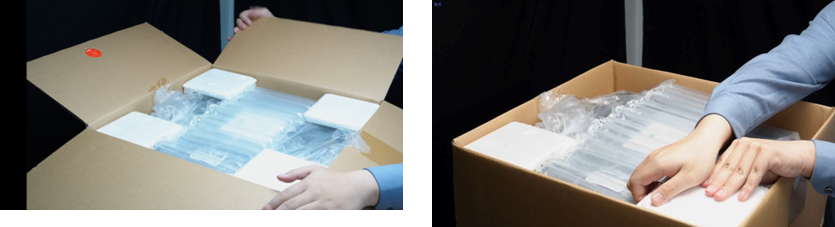

   Open de kartonnen doos en verwijder de schuimrubberen inzetstukken.

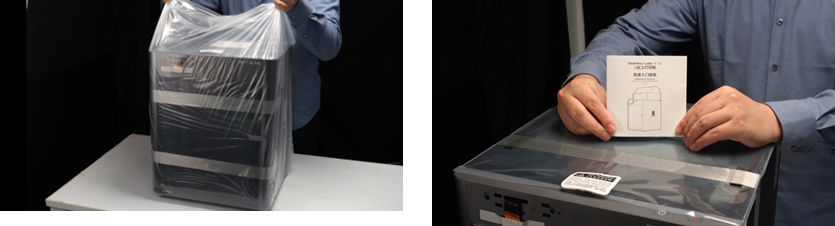

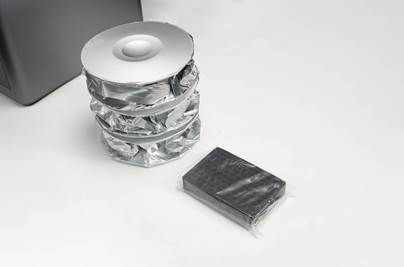

   Haal de plastic zak eruit en haal de Snelstartgids van de bovenkant (lees de Snelstartgids voordat u verdergaat met de volgende stap). Haal de printer, de filamentspoelen en het luchtfilter die onder in de doos zitten eruit.

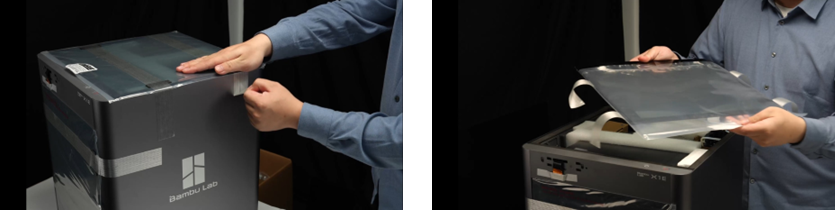

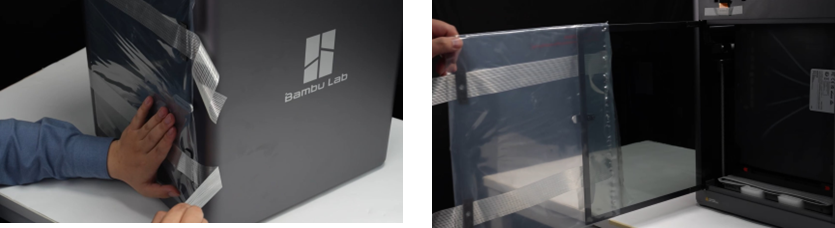

2. Verwijder de glazen bovenklep en de plastic zak die het glas van de voordeur beschermt

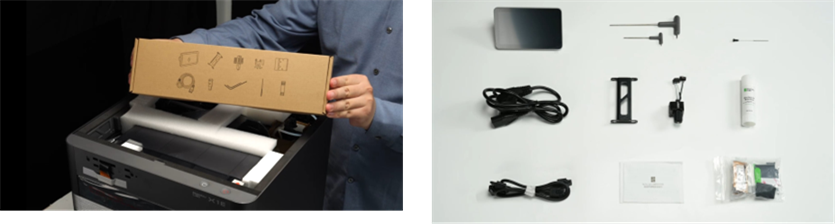

3. Haal de accessoiredoos eruit

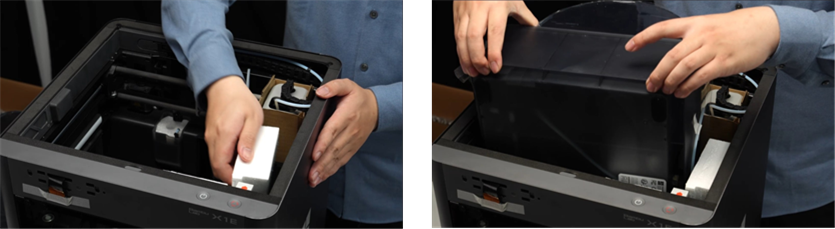

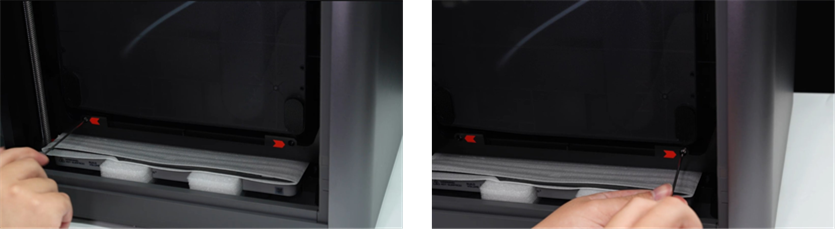

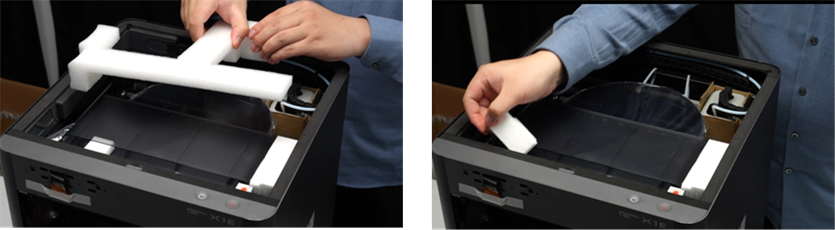

4. Verwijder de twee bevestigingsschroeven van de AMS en haal de AMS eruit.

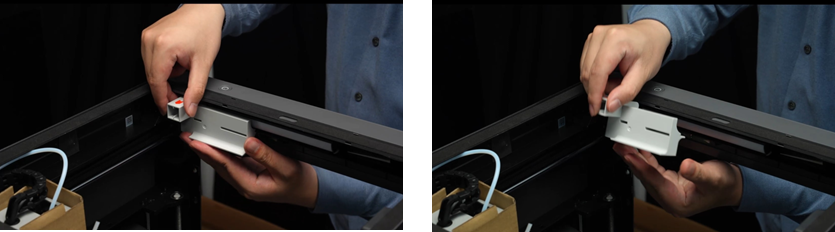

5. Verwijder de beschermkap van de LED aan de voorkant van de kamer (vergeet deze stap niet)
   Als u vergeet de beschermkap te verwijderen, leidt dit tot XY-fouten in de beginpositie, wat leidt tot mislukte afdrukken en een reeks foutmeldingen.

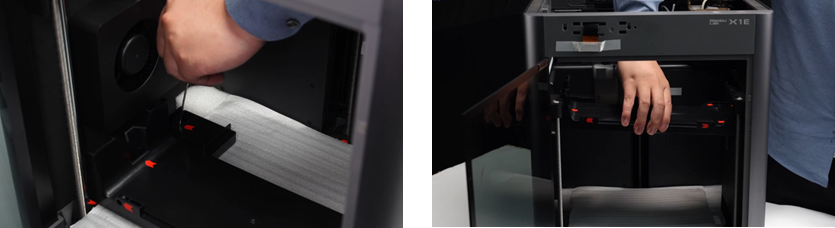

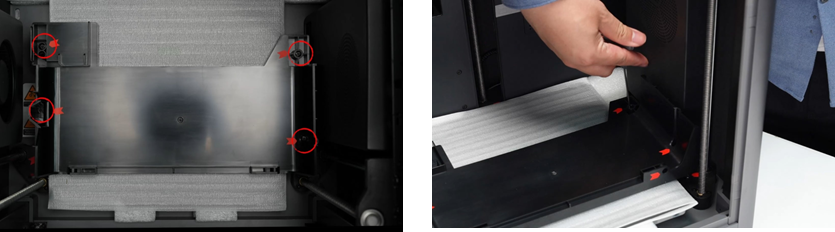

6. Verwijder de vier bevestigingsschroeven van de AMS-beugel en haal de beugel eruit.

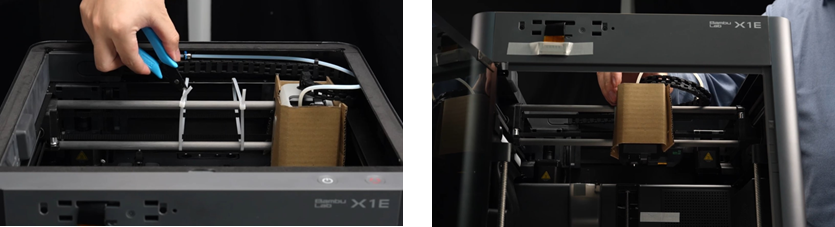

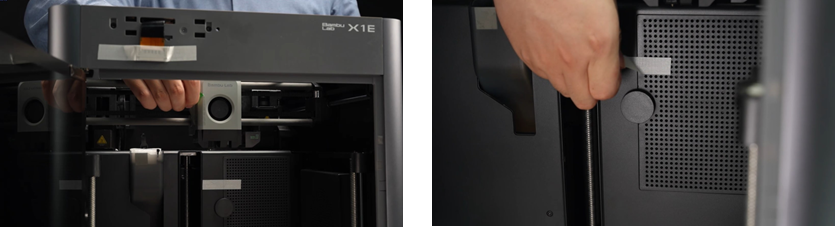

7. Verwijder de kabelbinder, het beschermende karton en de tape van de toolhead.

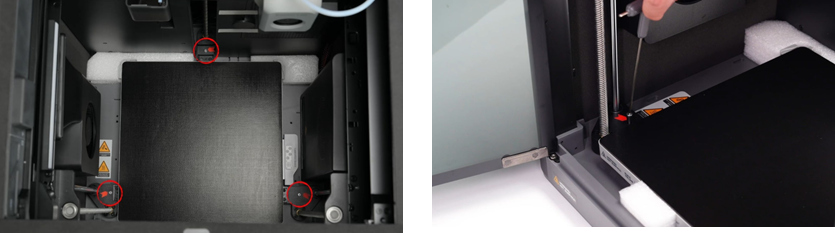

8. Verwijder de drie bevestigingsschroeven van het verwarmde bed.
   Open de glazen voordeur en verwijder de drie schroeven waarmee het verwarmde bed is vastgezet.

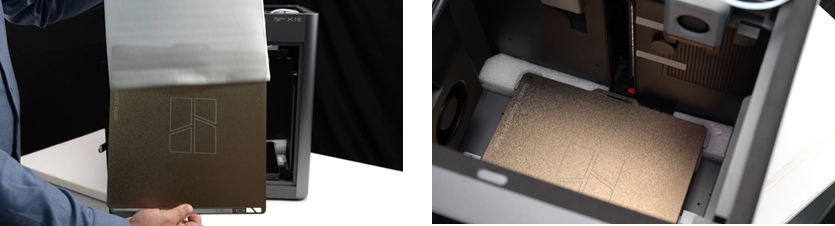

9. Plaats de bouwplaat.

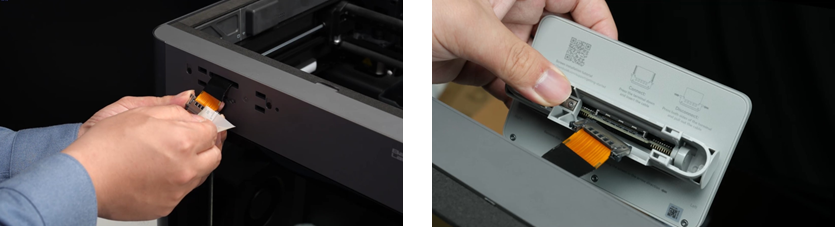

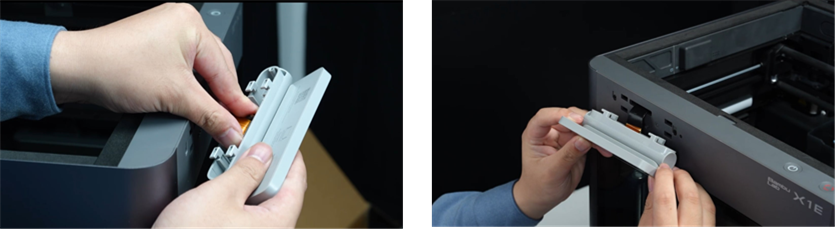

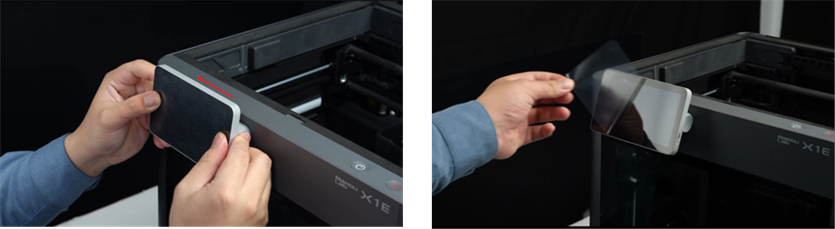

10. Installeer het touchscreen
    Sluit de lintkabel voorzichtig aan op het touchscreen. Mogelijk moet u voorzichtig aan de lintkabel trekken, dus hanteer deze met voorzichtigheid om schade te voorkomen. Zorg er bij het plaatsen van de lintkabel voor dat de juiste richting is aangehouden en probeer deze verticaal te plaatsen. Als u deze moet verwijderen, zorg er dan voor dat u op de knoppen aan beide zijden drukt om de metalen vergrendeling los te maken.

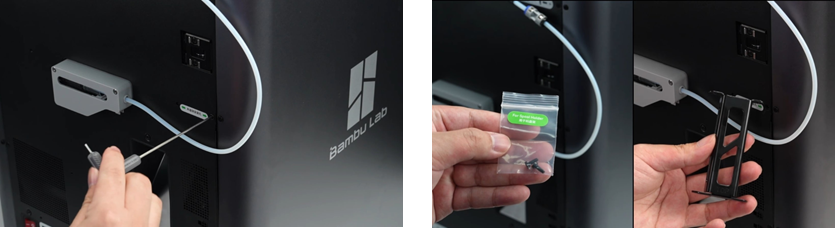

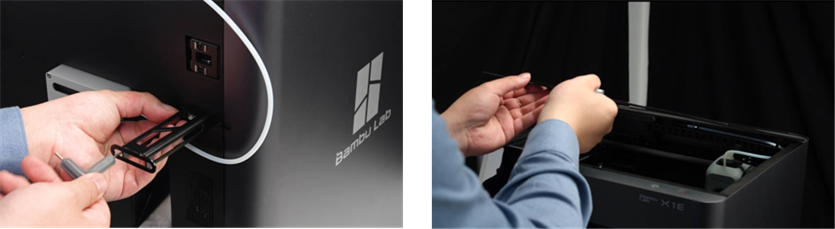

11. Installeer de externe spoelhouder en plaats de glazen bovenklep terug.


12. Installeer de AMS.

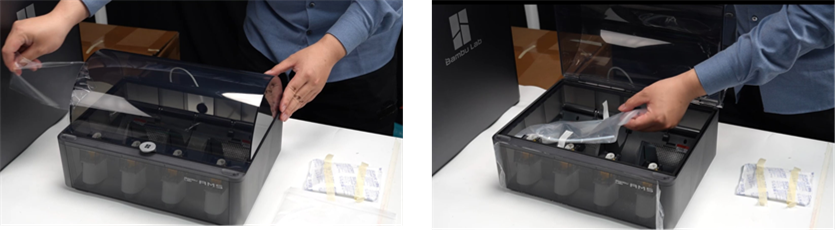

    Verwijder de beschermfolie van de AMS. Haal de reserve-PTFE-buizen eruit.

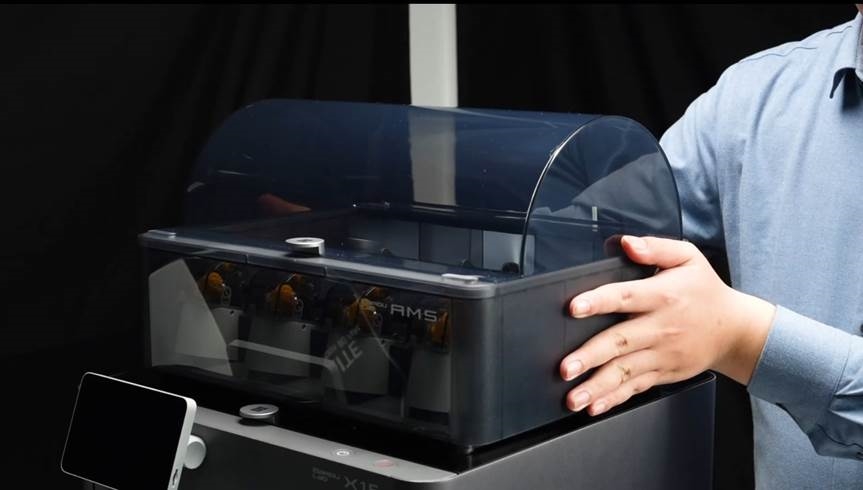

    Plaats de AMS boven op de printer.

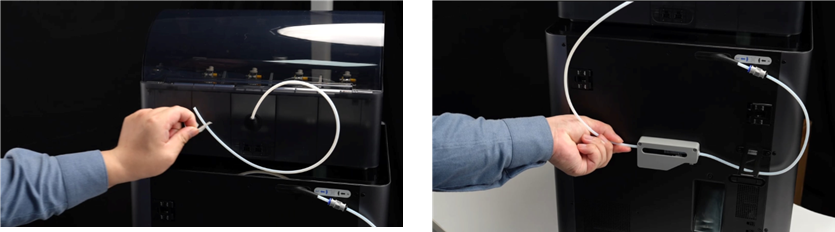

    Sluit de PTFE-buizen aan.

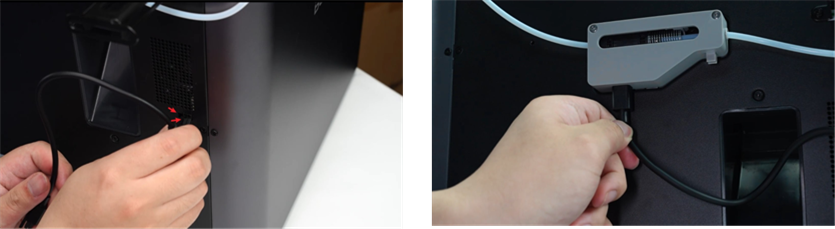

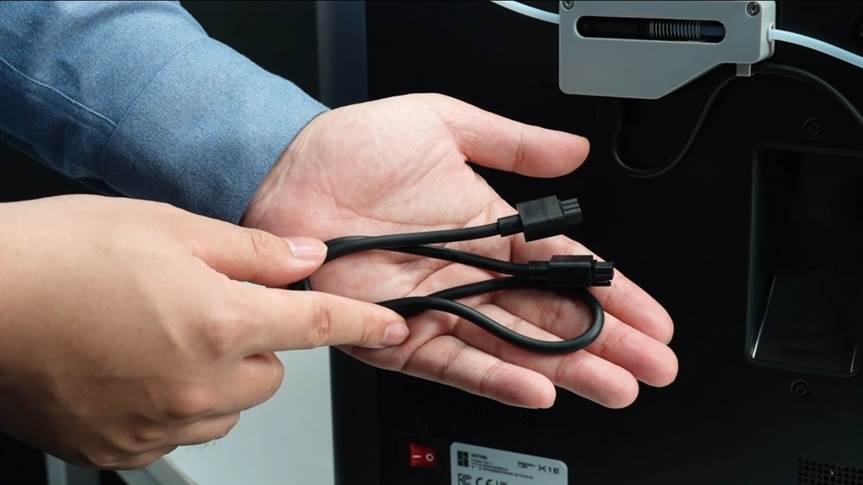

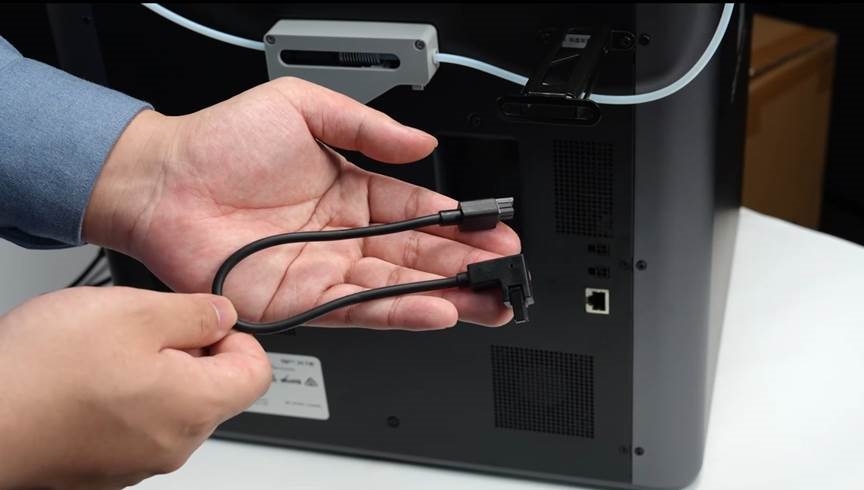

    Gebruik de 4-pins kabel om de filamentbuffer op de printer aan te sluiten.

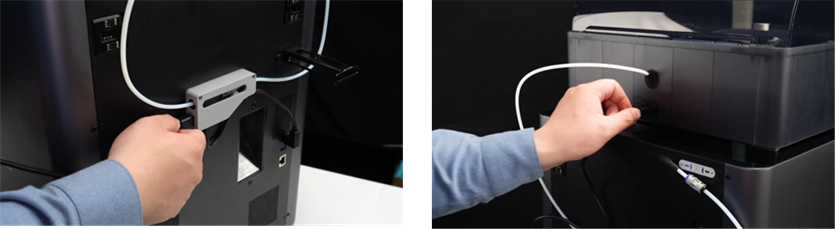

    Gebruik de 6-pins kabel om de filamentbuffer op de AMS aan te sluiten.

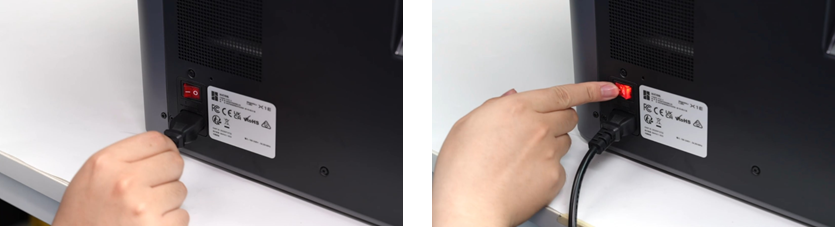

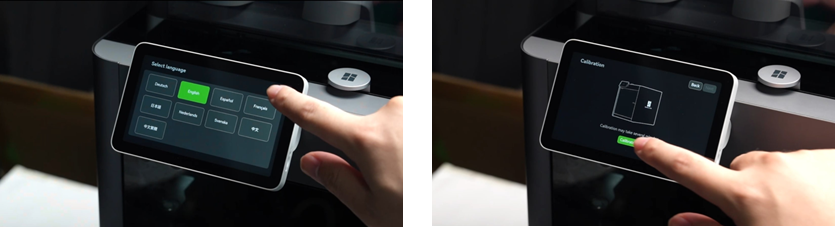

13. Zet de printer aan, start hem op en voltooi het initialisatieproces


14. Voltooi de kalibratie en verwijder het schuim onder het verwarmde bed.
    Opmerking: Vergeet niet om na het voltooien van de kalibratie het vaste schuim onder het verwarmde bed te verwijderen.

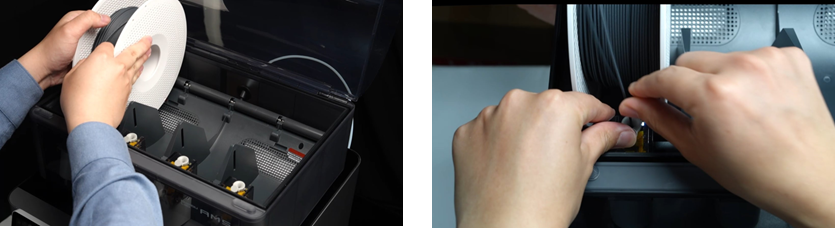

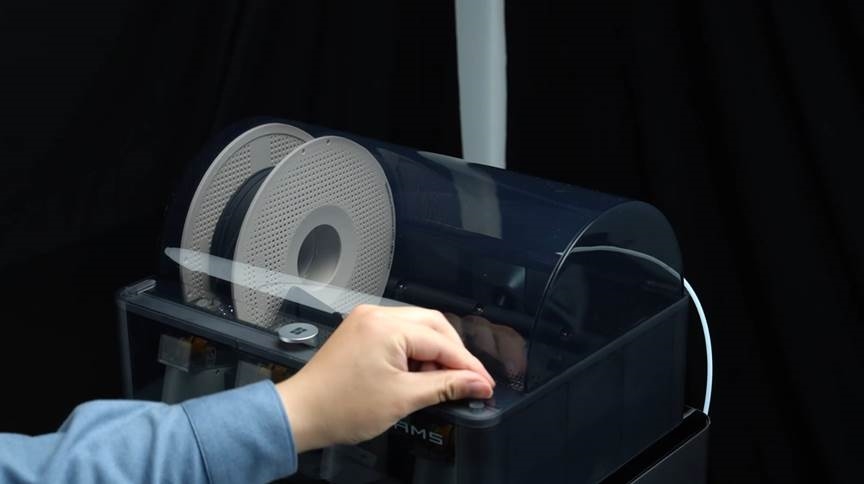

15. Plaats het meegeleverde filament in de AMS en sluit de AMS-klep



Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
