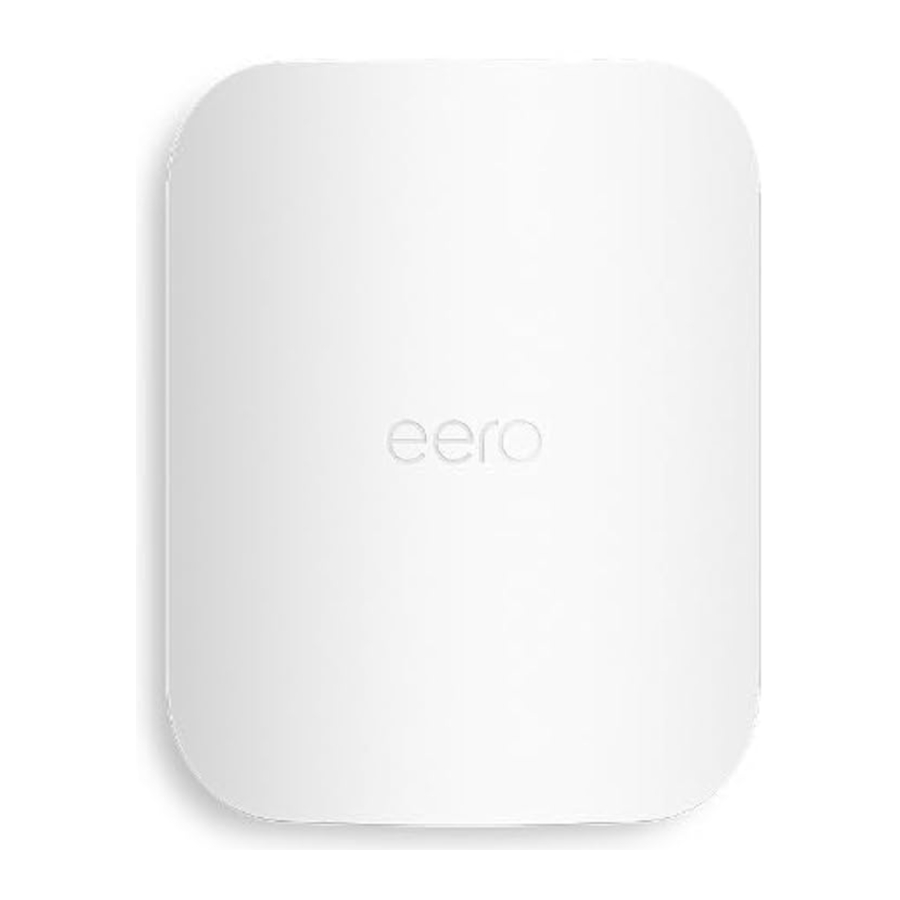

eero Outdoor 7 Handleiding
SYSTEEMEISEN
eero Outdoor 7 is bedoeld om je bestaande eero-netwerk uit te breiden. Als je geen eero-systeem hebt, vind je meer informatie op eero.com
eero Outdoor 7 kan worden gevoed via een PoE+-switch of -injector met een CAT5e- (of betere) Ethernet-kabel, of via de 30W Outdoor PoE+-voedingsadapter.
Je hebt de eero-app nodig. Als je de app niet hebt, scan je de QR-code om hem te downloaden en volg je de instructies om je netwerk in te stellen.
BENODIGDE GEREEDSCHAPPEN VOOR INSTALLATIE
- Kruiskopschroevendraaier
- Potlood of stift
- Ladder of opstapje
- Boormachine en boor (9/64 inch bij gebruik van ankers of 7/64 inch bij geen gebruik van ankers)*
* Een boor is niet nodig voor vinylinstallaties.
INHOUD EN OPTIONELE ACCESSOIRES
 | eero Outdoor 7 |
 | Montagebeugel |
 | M22-connector |
 | 30W Outdoor PoE+-voedingsadapter (kan afzonderlijk worden verkocht) |
Meegeleverde accessoires
| Meegeleverde accessoires | Hout of vezelcement | Vinylgevelbekleding | Paal of staander | Stucwerk | Beton, baksteen of cement | |
 | Twee stelbouten |  | |  | | |
 | Twee vinylgevelbekledingsclips met schroeven | | | | | |
 | Twee roestvrijstalen schroeven, #8 (15 x 30 mm) | | | | | |
 | Twee gipsplaatpluggen (30 mm) | | | | | |
Aanvullende montageoplossingen (niet inbegrepen)
Gebruik voor betonblokken, baksteen of steen steenankers. Gebruik voor een paal (min. 2 inch diameter) een BAND-IT™-band of een roestvrijstalen slangklem.
Kabelgeleiding en aarding (niet inbegrepen)
Kabelbinders, P-clips, zelfklevende kabelclips voor buiten (voor gladde oppervlakken) en vinylclips zonder bevestigingsmiddelen kunnen worden gebruikt voor kabelgeleiding. Een aardingsdraad kan worden gebruikt voor extra veiligheid.
Bepaal hoe je verbinding maakt met je netwerk
Maak je draadloos verbinding met je bestaande eero-netwerk?
Controleer voordat je je eero Outdoor 7 monteert de wifi-verbinding op de gewenste locatie. Sluit hem aan op je stopcontact buiten via de 30W Outdoor PoE+-voedingsadapter. Wanneer de led naast de Ethernet-poort van wit knipperend naar blauw gaat, voeg je hem toe aan je eero-netwerk in de eero-app. Nadat je hebt bevestigd dat het apparaat is aangesloten, koppel je hem los en ga je verder met de installatie.
Een draadloze point-to-point-verbinding instellen?
Twee eero Outdoor 7's met een vrije zichtlijn ertussen kunnen worden gebruikt om twee structuren of locaties draadloos met elkaar te verbinden. Ga voor meer instructies naar eero.com/setup/point-to-point
Een bekabelde verbinding gebruiken met je bestaande eero-netwerk?
Zorg er voordat je je eero Outdoor 7 monteert voor dat de CAT5e- (of betere) Ethernet-kabel die wordt gebruikt om de eero van stroom te voorzien en verbinding te maken met je eero-netwerk, geschikt is voor buitengebruik en lang genoeg is om de gewenste locatie te bereiken.

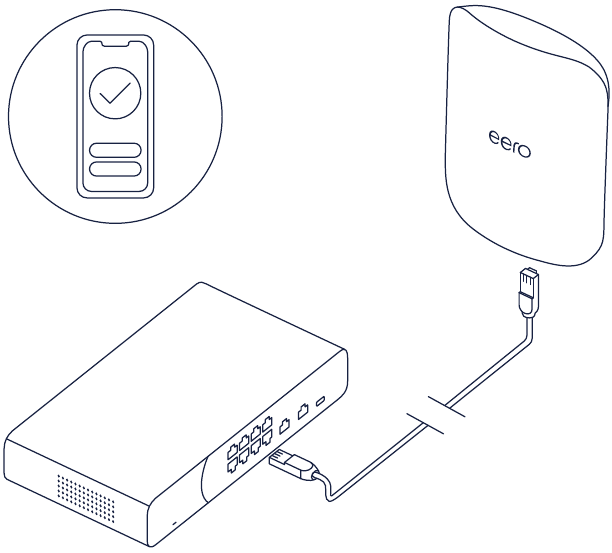

Schakel de eero in en maak verbinding met je bestaande eero-netwerk.
Gebruik om je eero van stroom te voorzien een PoE+-switch of -injector en een ronde CAT5e- (of betere) Ethernet-kabel.
Zodra je de eero Outdoor 7 met je eero-netwerk hebt verbonden, knippert de led naast de Ethernet-poort wit wanneer het apparaat wordt ingeschakeld. De eero-app voegt het apparaat automatisch toe aan je netwerk. Als het niet wordt toegevoegd, detecteert de app een eero-apparaat en word je gevraagd het aan het netwerk toe te voegen. Nadat je hebt bevestigd dat het apparaat is aangesloten, koppel je de Ethernet-kabel los en ga je verder met de installatie.
Controleer de ruimte boven en onder de gewenste locatie
Voor het beste resultaat monteer je de eero Outdoor 7 op een hoogte van 1,8 tot 4,5 meter en vrij van obstakels. Zorg voor minstens 30 cm ruimte boven de gewenste locatie, zodat hij op de montagebeugel kan worden geschoven, en minstens 30 cm ruimte onder de gewenste locatie om oppervlakken (zoals een plank) te vermijden waar water zich kan ophopen.
Monteer de beugel
Voor je veiligheid, de lange levensduur van het eero-apparaat en om je garantie te behouden, volg je deze richtlijnen voordat je gaten boort:
- Het apparaat moet met de poorten naar beneden worden geïnstalleerd om goed te kunnen functioneren en om waterophoping en -binnendringing te voorkomen. Dit is vereist voor een juiste installatie; als je dit niet doet, vervalt de garantie.
- Controleer op verborgen draden/leidingen voordat je gaten boort om schade tijdens de installatie te voorkomen.
- Gebruik geen platte Ethernet-kabel, omdat de M22-connector niet correct rond de kabel afdicht.
- In omgevingen met frequente stroomstoten wordt aanbevolen de 30W Outdoor PoE+-voedingsadapter te aarden. Aardingsdraad is niet inbegrepen.
Neem bij het monteren van dit apparaat op verhoogde locaties voorzorgsmaatregelen om ervoor te zorgen dat het apparaat niet valt en omstanders verwondt of eigendommen beschadigt.

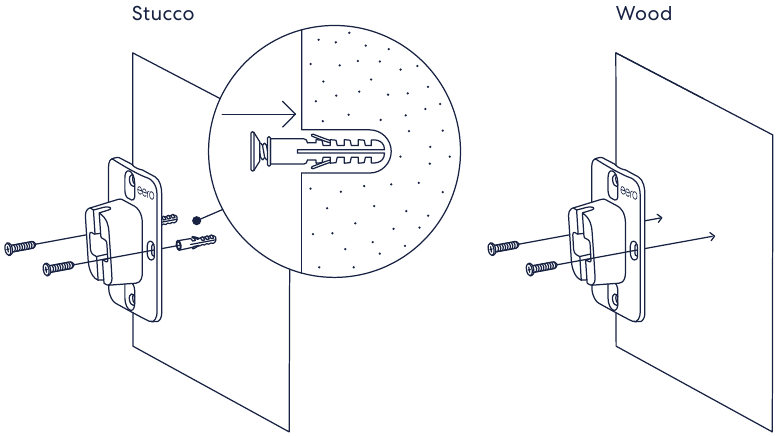

Montage op stucwerk, vezelcement of hout
- Gebruik de montagebeugel om de positie van de montageschroeven te markeren en een waterpas om ervoor te zorgen dat ze zich op dezelfde hoogte bevinden. Zorg ervoor dat het eero-logo op de montagebeugel rechtop staat.
- Voor stucwerk: boor geleidegaten en plaats vervolgens de ankers. Geleidegaten moeten 9/64 inch zijn voor de meegeleverde ankers van 30 mm en #8 schroeven. Gebruik de schroeven om de montagebeugel aan de ankers te bevestigen.
- Voor hout of vezelcement: gebruik de schroeven om de montagebeugel te bevestigen.
Opmerking: Vezelcementpanelen en shingles hebben vaak een neerwaartse helling. De eero Outdoor 7 werkt correct onder een hoek. Als alternatief kunnen de borgschroeven worden losgedraaid en kunnen de stelbouten in de montagebeugel worden gebruikt om de hoek omhoog/omlaag aan te passen. Als de stelbouten niet worden gebruikt, kunnen ze worden verwijderd.
Montage op vinylgevelbekleding
- Plaats vinylgevelbekledingsclips in een voeg tussen gevelbekledingspanelen.
- Zet de montagebeugel vast aan de clips met de meegeleverde schroeven. De combinatie van de clips en de montagebeugel zal het gevelbekledingsmateriaal knellen. Draai de clipsschroeven vast om de retentiekracht te maximaliseren. Zorg ervoor dat het eero-logo op de montagebeugel rechtop staat.
- Gebruik de stelbouten om de achterkant van de montagebeugel verticaal te brengen. Draai met de hand minstens 1/2 slag verder dan het punt waarop de beugel ongeveer waterpas is.
Montage op een paal of staander
- Steek de BAND-IT™-band of roestvrijstalen slangklem (niet inbegrepen in de set) door de sleuf aan de achterkant van de montagebeugel.
- Zorg ervoor dat het eero-logo op de montagebeugel rechtop staat en draai de klem rond de paal of staander vast.
Schuif het apparaat op de montagebeugel
- Plaats de eero Outdoor 7 op de montagebeugel en zorg ervoor dat het eero-logo rechtop staat.
- Wanneer de eero Outdoor 7 wordt neergelaten, moet hij stevig op zijn plaats klikken.
Sluit de 30W Outdoor PoE+-voedingsadapter of Ethernet-kabel aan

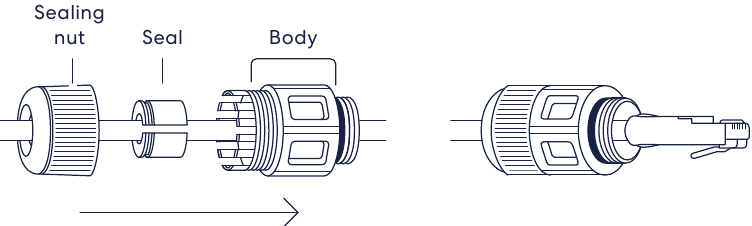

- Als je de 30W Outdoor PoE+-voedingsadapter gebruikt, ga je naar stap 2 hieronder. Als je een Ethernet-kabel gebruikt, steek je deze door de afdichtmoer. Met de rand van de afdichting naar de afdichtmoer gericht, trek je hem open en sluit je hem rond de kabel; duw de kabel vervolgens door het M22-huis. Zodra je kabel door het huis is, duw je de afdichting in de tanden van het M22-huis.
Opmerking: Sommige Ethernet-kabels met grote buitenste vormen passen niet in het M22-huis.
![]()
- Sluit de Ethernet-kabel aan. Schroef het M22-connectorhuis in de eero Outdoor 7. Draai met de hand vast totdat het huis is afgedicht tegen de eero Outdoor 7. Draai tot slot de afdichtmoer met de hand vast totdat de pakking rond de kabel is afgedicht.
![]()
Nadat je hebt bevestigd dat beide zijden van de M22-connector zijn afgedicht—en je je eero hebt ingeschakeld—ben je klaar!
VEILIGHEID
LEES ALLE VEILIGHEIDSINFORMATIE VOOR JE HET APPARAAT GEBRUIKT. HET NIET OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN LEIDEN TOT BRAND, ELEKTRISCHE SCHOK OF ANDERE LETSELS OF SCHADE.
VERSTIKKINGSGEVAAR: Kleine onderdelen in je apparaat en de accessoires kunnen een verstikkingsgevaar vormen voor kleine kinderen.
Je apparaat en adapter (indien meegeleverd) zijn bestand tegen buitengebruik en contact met water onder bepaalde omstandigheden. Je apparaat is echter niet bedoeld voor gebruik onder water en kan tijdelijke effecten ondervinden van blootstelling aan water. Dompel je apparaat niet opzettelijk onder in water. Mors geen voedsel, olie, lotion of andere schurende stoffen op je apparaat. Stel je apparaat niet bloot aan water onder druk, water met hoge snelheid of extreem vochtige omstandigheden (zoals een stoomkamer). Stel je apparaat niet bloot aan zout water of andere geleidende vloeistoffen. Om te beschermen tegen elektrische schokken, plaats je het snoer, de stekker of het apparaat niet in water of andere vloeistoffen. Als je apparaat nat wordt door onderdompeling in water of water onder hoge druk, koppel je voorzichtig alle kabels los zonder je handen nat te maken en wacht je tot ze volledig droog zijn voordat je het weer inschakelt. Probeer je apparaat niet te drogen met een externe warmtebron (zoals een magnetron of een föhn). Om het risico op elektrische schokken te vermijden, raak je je apparaat of draden die op je apparaat zijn aangesloten niet aan tijdens een onweersbui terwijl je apparaat is ingeschakeld. Als je apparaat beschadigd lijkt te zijn, stop dan onmiddellijk met het gebruik. Gebruik om je apparaat van stroom te voorzien alleen een PoE+-switch of -injector en een CAT5e-Ethernet-kabel (geschikt voor buitengebruik), of de 30W Outdoor PoE+-voedingsadapter (modelnummer C510011). Als je een voedingsadapter gebruikt, gebruik dan een stroombron die gemakkelijk toegankelijk is en zich in de buurt bevindt van de apparatuur waarop deze wordt aangesloten. Je apparaat kan warm worden tijdens normaal gebruik. Vermijd in direct zonlicht en bij hoge temperaturen het aanraken van het apparaat, omdat het behoorlijk heet kan worden.
PRODUCTSPECIFICATIES
Apparaatnaam: eero Outdoor 7
Modelnummer: SN10001
Elektrische specificatie: PoE+ 25,5W | 802.3at
Gebruikshoogte: <9.800 ft. (<3.000 m)
Opslagtemperatuur: -40°F-158°F (-40°C-70°C)
Gebruikstemperatuur: -40°F-131°F (-40°C-55°C)
Getest om te voldoen aan IP66-normen
Scan de QR-code om de installatievideo te bekijken.
HULP NODIG?
Als je meer ondersteuning nodig hebt tijdens het installatieproces, neem dan contact op met eero Customer Support via e-mail op support@eero.com of telefonisch in de VS op +1-877-659-2347. Of vind meer informatie op eero.com/setup/outdoor
