SELFSAT SNIPE Handleiding

Algemene informatie

Inleiding

Deze instructies beschrijven de functies en bediening van het SNIPE, auto skew satellietsysteem.
Een correcte en veilige werking van het systeem kan alleen worden gegarandeerd door de instructies op te volgen, zowel voor installatie als bediening.

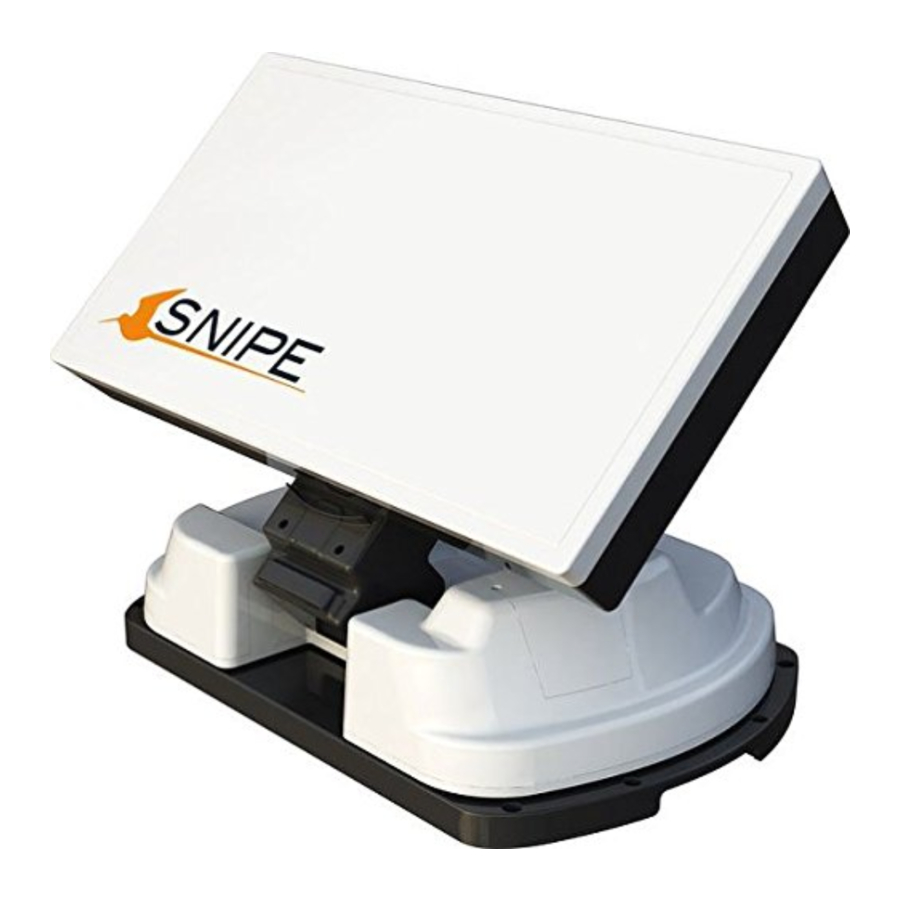

Uw SNIPE is een intelligent satelliet-tv-ontvangstsysteem dat zichzelf automatisch kan uitlijnen op een vooraf ingestelde satelliet, zolang het systeem zich binnen het bereik van deze satelliet bevindt.
Dankzij de innovatieve technologie is SNIPE eenvoudig te monteren op bijna elk motorvoertuig.
De SNIPE neemt alleen de benodigde ruimte in beslag terwijl hij de nodige aanpassingen uitvoert met de slanke en wendbare antennebehuizing
Voor algemene werking dient u ervoor te zorgen dat het systeem altijd een vrij zicht naar het zuiden heeft. In Europa bevinden alle satellieten zich in een geschatte positie in het zuiden. Als de signaalbundel van de satelliet wordt onderbroken door obstakels zoals bergen, gebouwen of bomen, werkt het automatisch richten niet en wordt er geen tv-signaal ontvangen.
De eerste paar pagina's van deze instructies bevatten informatie over het gebruik van de algemene functies van uw SNIPE, gevolgd door een uitleg van alle aanpassingsmogelijkheden. De laatste pagina's van de instructies behandelen verschillende technische aspecten van de SNIPE.

Correct gebruik en bediening

Dit product is ontworpen voor gebruik in een draagbaar gebruik en vaste installatie op voertuigen met een maximumsnelheid van 130 km/u. Het is ontworpen om automatisch een antenne te richten op geostationaire televisiesatellieten die rechtstreeks naar Europa uitzenden. De stroom naar het systeem wordt geleverd door een standaard elektrisch systeem van het voertuig met een nominale spanning van 12 of 24 volt. Voor installaties waar een netaansluiting op het elektrische systeem van het voertuig aanwezig is, moet een geschikte 230-volt naar 12-volt stroomomvormer worden gebruikt. Gebruik van de apparatuur voor enig ander doel dan het gespecificeerde is niet toegestaan.

Let ook op de volgende instructies van de fabrikant:

• Het is niet toegestaan ​​het totale apparaat te wijzigen door afzonderlijke componenten te verwijderen of toe te voegen.
• Het gebruik van andere componenten dan die oorspronkelijk zijn geïnstalleerd, is niet toegestaan.
• Installatie mag alleen worden uitgevoerd door voldoende gekwalificeerd personeel. Alle instructies in de meegeleverde installatie-instructies, die deel uitmaken van de bedieningsinstructies, moeten zorgvuldig worden gevolgd.
• Het product vereist geen regelmatig onderhoud. Behuizingen en omkastingen mogen niet worden geopend. Controles en onderhoudswerkzaamheden dienen altijd te worden uitgevoerd door een gekwalificeerde specialist.
• Voor het auto-montagesysteem moeten alle relevante en goedgekeurde richtlijnen van de automobielindustrie in acht worden genomen en nageleefd.
• De apparatuur mag alleen worden geïnstalleerd/bediend op harde voertuigdaken/grond die voldoende sterk en inherent stabiel zijn.
• Vermijd het reinigen van uw voertuig met het gemonteerde satellietsysteem in een wasstraat met één compartiment of doorrijstraat of met een hogedrukreiniger.

Veiligheidsopmerkingen

Om ervoor te zorgen dat uw SNIPE correct werkt, moet u ervoor zorgen dat deze correct is aangesloten en de bedieningsinstructies in deze handleiding volgen.
Wanneer deze correct is geïnstalleerd, neemt de antenne automatisch de rustpositie in wanneer het contact wordt ingeschakeld en vergrendelt deze zichzelf daar. Als het systeem niet volledig kan worden ingetrokken of helemaal niet kan worden ingetrokken vanwege een storing, is het uw verantwoordelijkheid om te controleren of de antenne veilig en correct is opgeborgen.
Houd er ook rekening mee dat er verschillende wettelijke vereisten gelden voor de bediening van elektrische en elektronische apparatuur in verschillende landen. Als gebruiker van deze apparatuur bent u zelf verantwoordelijk voor het naleven van de relevante wet- en regelgeving.
De fabrikant aanvaardt geen aansprakelijkheid voor directe of indirecte schade of voor gevolgschade aan het systeem zelf, motorvoertuigen of andere apparatuur of goederen als gevolg van de aansluiting van ongeschikte batterijsystemen of installatie-/bedradingsfouten.

Inhoud

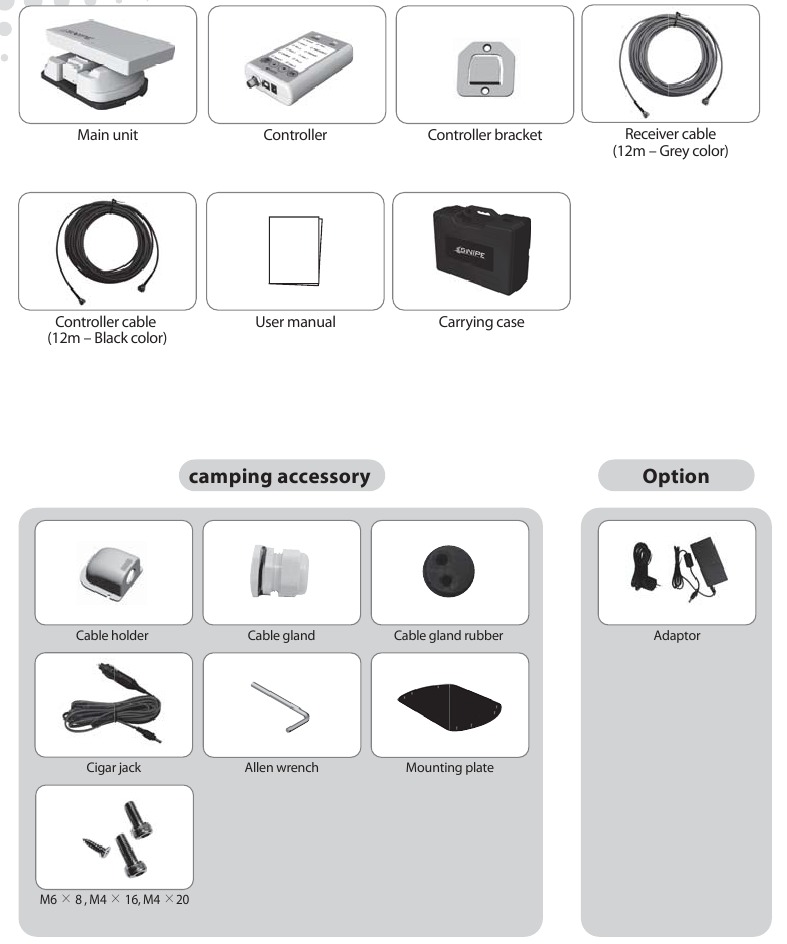

Accessoires inbegrepen

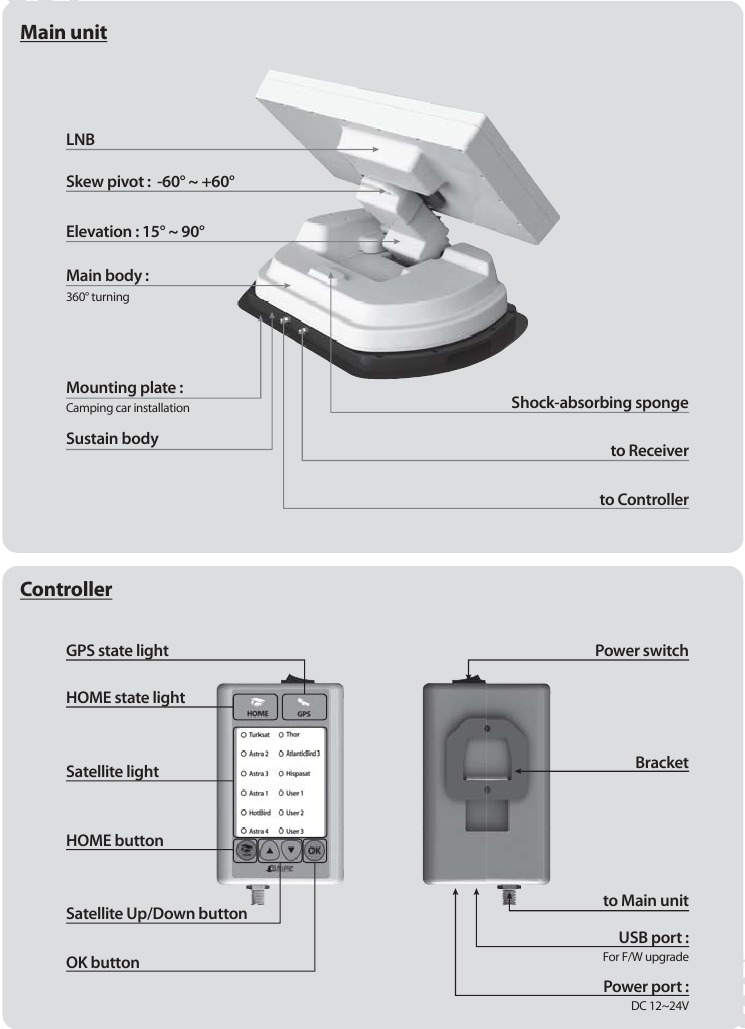

Naam van de onderdelen

Gebruiksaanwijzing

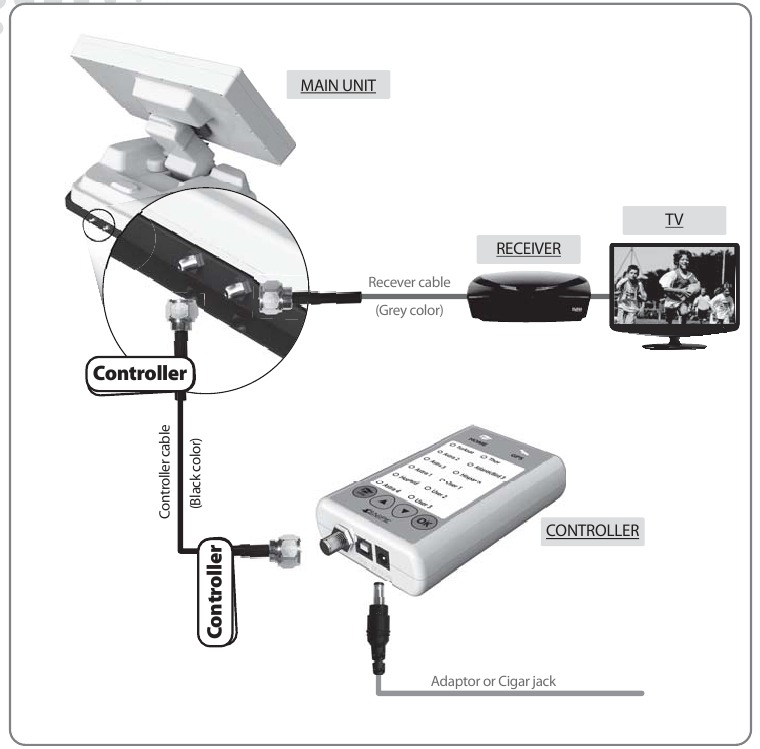

Aansluitschema

Gebruik de zwarte kleur van de controllere kabel om de controller en de antenne met elkaar te verbinden. De controllere kabel lijkt op de antennekabel, dus zorg ervoor dat je ze onderscheidt door de kleur en de labels op de kabels.

Functionele beschrijving

1. Inschakelen
   De thuispositie betekent dat de antenne volledig is ingeklapt in het hoofdgedeelte, wat de basispositie is voor het vervoeren in een harde koffer of het monteren op de auto.

   Functie	Beschrijving	Bediening
   	"Power" Schakelaar	Wanneer alle kabelverbindingen voltooid zijn, schakelt u in met de "Power Switch" (Aan/uit-schakelaar) knop aan de bovenkant van de controller.
   	"Home State" (Thuisstatus) Lampje continu AAN	Als de positie van de antenne in de thuispositie was, zal het "Home state light" (Thuisstatus lampje) continu branden om aan te geven dat het klaar is voor gebruik.
   	"Home State" (Thuisstatus) Lampje continu AAN Continu AAN	Als de positie van de antenne niet in de thuispositie was, kan het "Home state light" (Thuisstatus lampje) knipperen, en de antenne zal binnen maximaal 2 minuten terugkeren naar de thuispositie. Daarna zal het "Home state light" (Thuisstatus lampje) continu branden.

2. De satelliet selecteren

   Functie	Beschrijving	Bediening
   	"Satellite Up / Down button" (Satelliet Omhoog / Omlaag knop) Lampje "OK" Knop	Zodra de antenne en de controller communiceren, kunt u de satelliet selecteren en wijzigen zoals u wilt.
   		Selecteer de gewenste satelliet met behulp van de "Up/Down" (Omhoog/Omlaag) knoppen en druk vervolgens op de "OK" knop om de instelling te accepteren.
   		Als u de verkeerde satelliet selecteert, kunt u opnieuw zoeken naar de doelsatelliet met behulp van de "Up/Down" (Omhoog/Omlaag) knop en vervolgens op de "OK" knop drukken om de nieuwe instelling te accepteren.

3. De satelliet zoeken

   Functie	Beschrijving	Bediening
   	"Satellite" (Satelliet) lampje	Na de satellietselectie gaat het "Home State" (Thuisstatus) lampje uit en knippert het LED-lampje van de geselecteerde satelliet.
   		Zodra de geselecteerde satelliet is gevonden, brandt het LED-lampje van de satelliet continu.

4. De satelliet wijzigen

   Functie	Beschrijving	Bediening
   	"Satellite Up / Down button" (Satelliet Omhoog / Omlaag knop) Lampje "OK" Knop	Als u de gewenste satelliet wilt wijzigen, kunt u de doelsatelliet wijzigen met de "Up/Down" (Omhoog/Omlaag) knop en vervolgens op de "OK" knop drukken om de nieuwe satelliet te accepteren.

5. Terug naar de thuispositie

   Functie	Beschrijving	Bediening
   	"HOME" Knop	Wanneer u de antenne terug in de thuispositie wilt hebben, houdt u de "Home" (Thuis) knop een paar seconden ingedrukt.

6. GPS LED-lampje

   Functie	Beschrijving	Bediening
   	"GPS" Lampje	GPS LED bevestigt de huidige locatie van 24 GPS-satellieten in de wereld.
   		Wanneer uw SNIPE het GPS-signaal identificeert, zal het GPS LED-lampje continu branden, ongeacht of de antenne pauzeert of beweegt. GPS helpt om de satelliet sneller te zoeken en het beste satelliet signaal te vangen, en helpt SNIPE om de beste elevatie- en skew-hoek te vangen.
   		Ook, tijdens het updaten van het programma zal het GPS LED-lampje knipperen om aan te geven dat de update procedure bezig is. Voor deze tijd betekent het GPS LED-lampje niet dat het communiceert met de GPS-satelliet.

Snelle referentie

Wanneer u SNIPE verplaatst, zorg er dan voor dat de positie van de antenne in de thuispositie staat.
LET OP
Koop de stroomadapter apart bij ons, of als u deze zelf koopt, koop dan ALLEEN 18V / 3.3A die gecertificeerd is.
LET OP
De auto montage instructie wordt apart verstrekt.

Programma-update

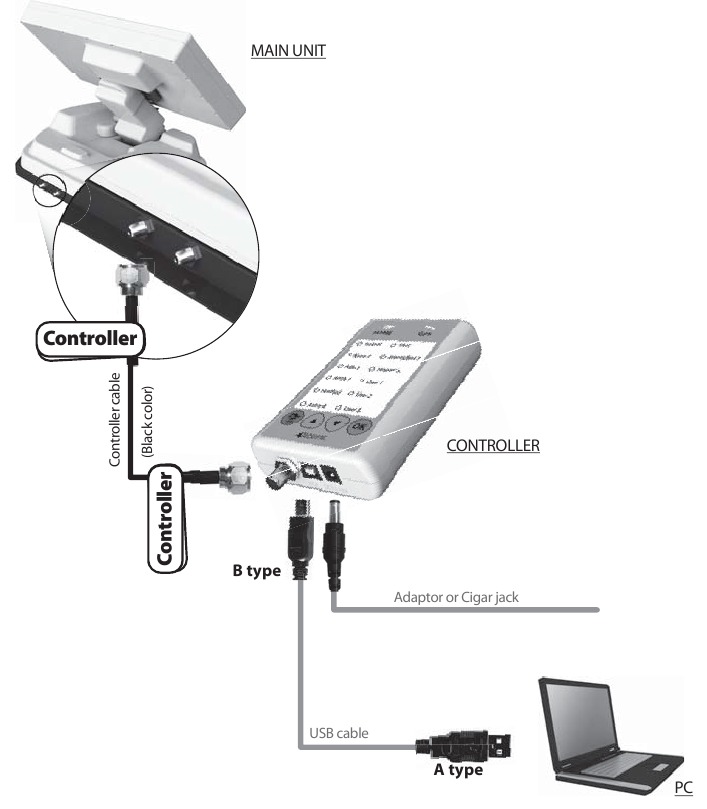

Aansluitschema voor updaten

"USB-poort wordt alleen gebruikt voor firmware-upgrades"

Sluit de controller eenvoudig aan op de pc met behulp van een USB-kabel. USB-kabel is niet inbegrepen in de verpakking.

Updateproces

Gebruik het SNIPE Update Program om de satellietgegevens van uw SNIPE te vernieuwen.

9. Update de 9 satellieten die vooraf zijn opgeslagen.

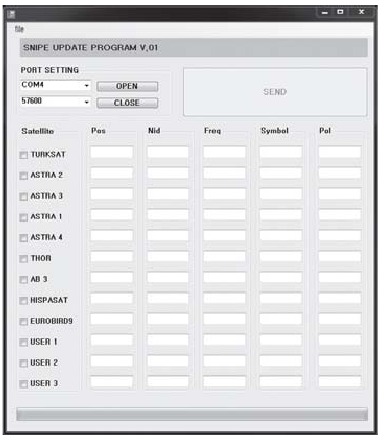

   1. Download het SNIPE Update Program naar uw pc vanaf onze homepage (www.i-do-it.co.kr).
   2. Download de nieuwste satellietgegevens naar uw pc vanaf onze homepage.
   3. Sluit de controller aan op uw pc met een USB-kabel en installeer vervolgens het SNIPE Update Program dat u hebt gedownload.

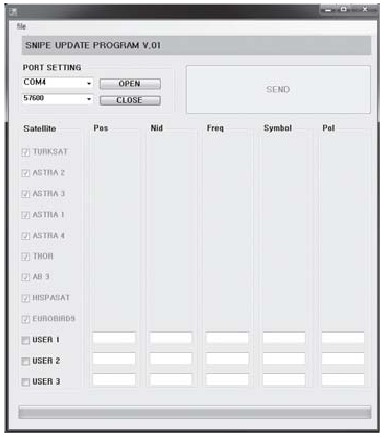

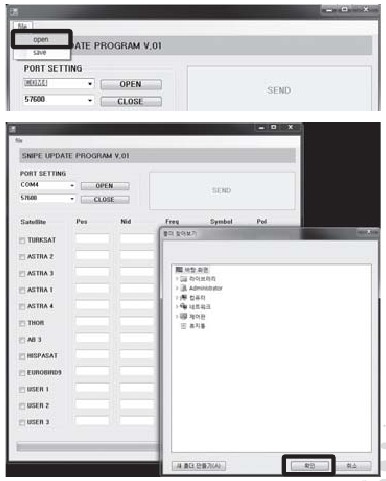

   4. Klik op "file open" (bestand openen) aan de linkerbovenzijde van het programmavenster om de map te selecteren die de gedownloade satellietgegevens bevat.
   5. Selecteer de map en klik op de knop "OK" (OK).

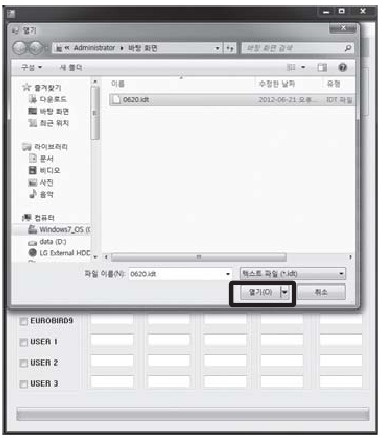

   6. Wanneer de map is geopend, selecteert u het bestand en klikt u op de knop "OPEN" (OPENEN).

   7. De gegevens van 9 satellieten worden niet aan u getoond, omdat u deze niet zelf kunt corrigeren.

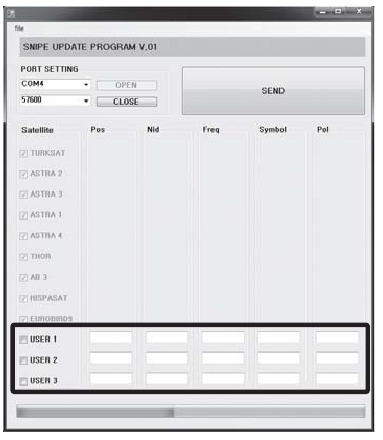

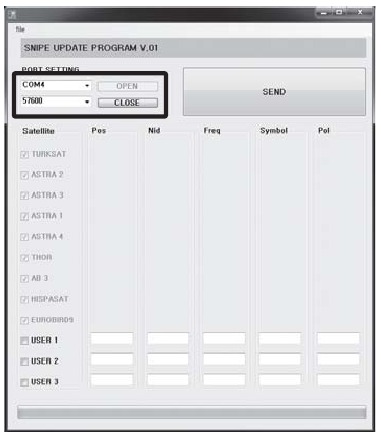

   8. Controleer de poortinstelling, welke is geopend en klik vervolgens op de knop "OPEN" (OPENEN).

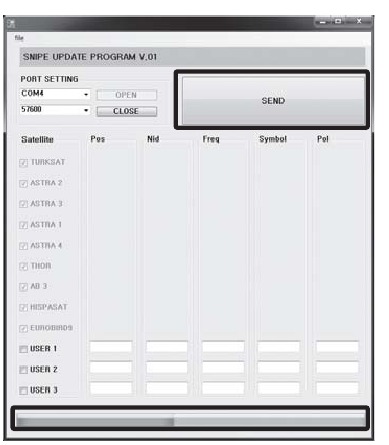

   9. Zodra de knop "SEND" (VERZENDEN) is geactiveerd, klikt u op de knop "SEND" (VERZENDEN).
   10. Wacht tot de groene balk het einde bereikt.

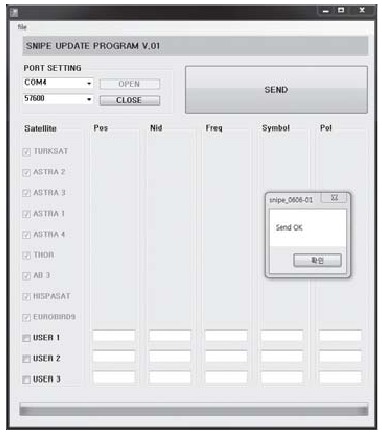

   11. Zodra de groene balk het einde bereikt en de melding "SEND OK" (VERZENDEN OK) wordt weergegeven, is de update voltooid.


2. Update GEBRUIKER 1, 2, 3

   1. GEBRUIKER 1, 2, 3 zijn voor extra toevoeging van uw gewenste satellieten die niet vooraf zijn opgeslagen, en de manier om toe te voegen is bijna hetzelfde als hierboven.
   2. Vink het satellietvak aan de linkerkant aan dat u wilt updaten en schrijf de satellietgegevens zelf in het vak. Volg vervolgens de procedure vanaf zoals hierboven.
   3. Neem contact op met uw lokale distributeur voor gedetailleerde informatie over satellietgegevens.

LET OP
Het bijwerken van satellietinformatie kan worden gewijzigd door de nieuwste satellietinformatie weer te geven. Zorg ervoor dat u weet hoe u het product moet bijwerken via onze website (www.self-sat.com).

Probleemoplossing

Er zijn een aantal veelvoorkomende problemen die de kwaliteit van de signaalontvangst of de werking van de SNIPE kunnen beïnvloeden. In de volgende paragrafen worden deze problemen en mogelijke oplossingen besproken.

Geen reacties wanneer u de controller inschakelt

1. Controleer nogmaals of alle aansluitingen correct zijn uitgevoerd.
   Aansluiting tussen de voeding en de controller
   Aansluiting tussen de controller en de antenne. Zorg ervoor dat de linkerpoort van de antenne is aangesloten op de controller.
2. Controleer of de sigarettenaansteker/adapter is beschadigd.

Kan de geselecteerde satelliet niet vinden

1. Satellietsignalen kunnen worden geblokkeerd of aangetast door gebouwen, bomen. Zorg ervoor dat er geen obstakels in zuidelijke richting zijn.
2. Controleer uw programma van de controller regelmatig en ontvang de nieuwste updates voor uw SNIPE

Mechanische problemen

1. In het geval dat de antenne niet in een bepaalde positie beweegt.
   Probeer het apparaat opnieuw uit en in te schakelen.
2. In het geval dat de antenne lawaai maakt terwijl de beweging in een bepaalde positie vastzit.
   Probeer het apparaat opnieuw uit en in te schakelen. Als het niet werkt, neem dan contact op met uw lokale distributeur voor hulp.

Andere problemen

9. Als het systeem onjuist is aangesloten, werkt het niet correct. Neem contact op met uw lokale distributeur voor hulp bij kabelbeschadiging.

Specificaties

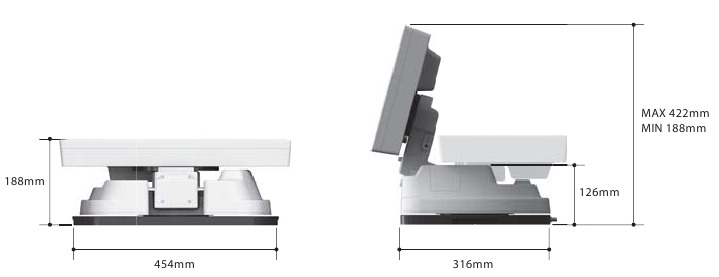

Afmeting

Specificatie

Referenties
