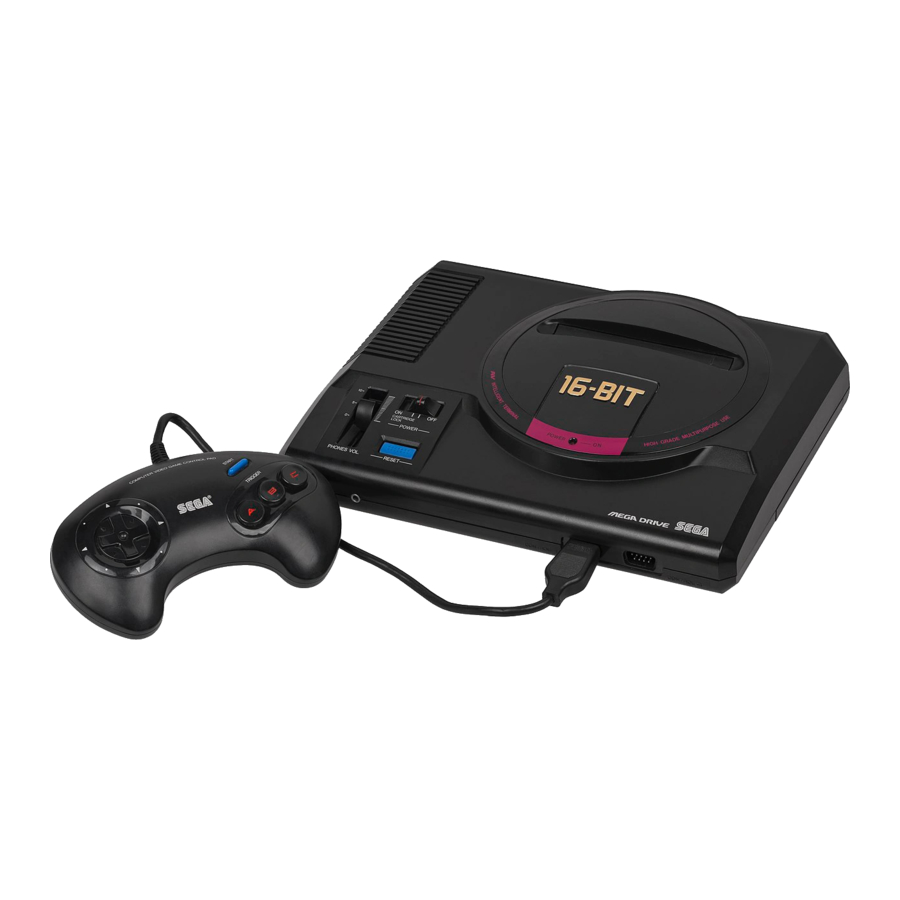

Sega Mega Drive Handleiding

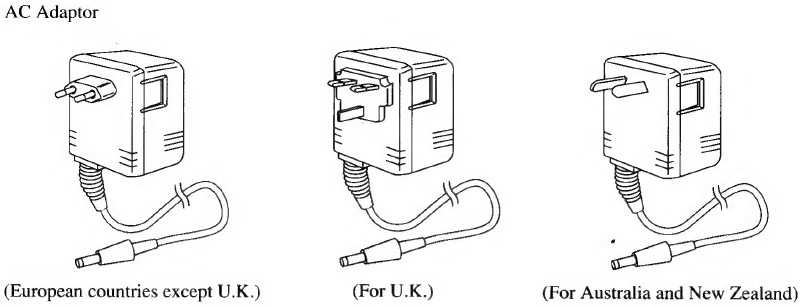

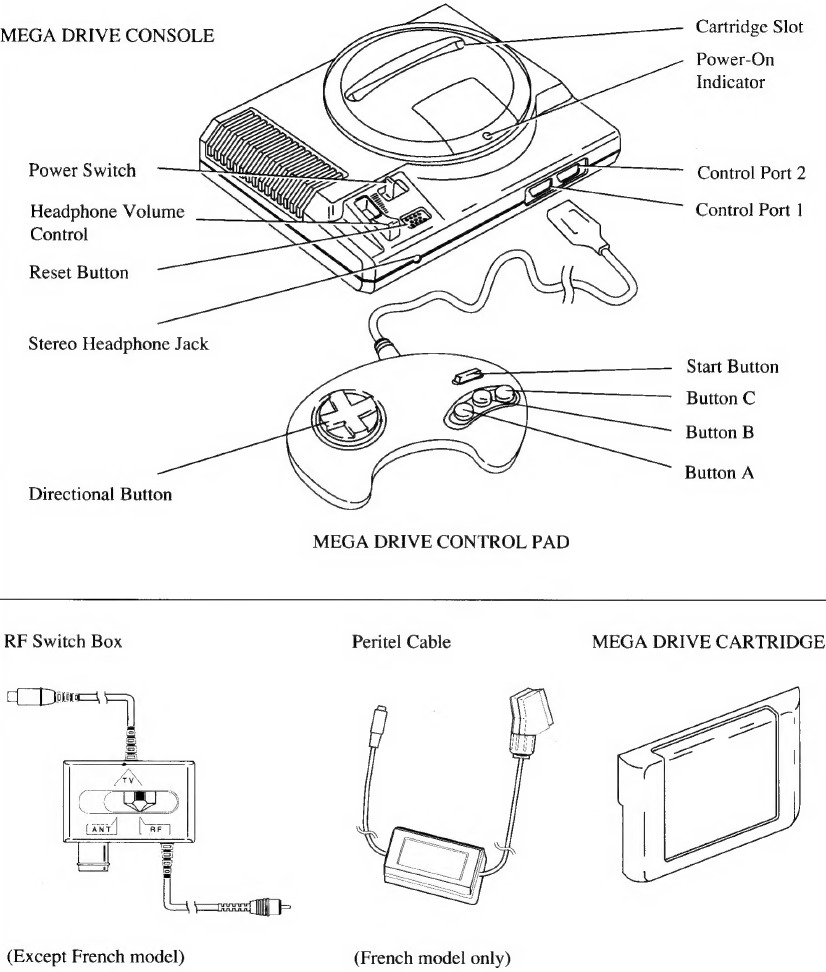

Onderdelen identificatie

SEGA MEGA DRIVE-SYSTEEM

Voorzorgsmaatregelen

• Koppel de AC-adapter los van het stopcontact wanneer deze niet in gebruik is.
• Laat het systeem of onderdelen ervan niet in direct zonlicht, in vochtige ruimtes of in de buurt van een verwarming liggen.
• Gebruik alleen de Mega Drive AC-adapter. Het gebruik van een andere AC-adapter zal uw systeem beschadigen.
• Demonteer de console of onderdelen ervan niet.

De Sega Mega Drive-aansluiting

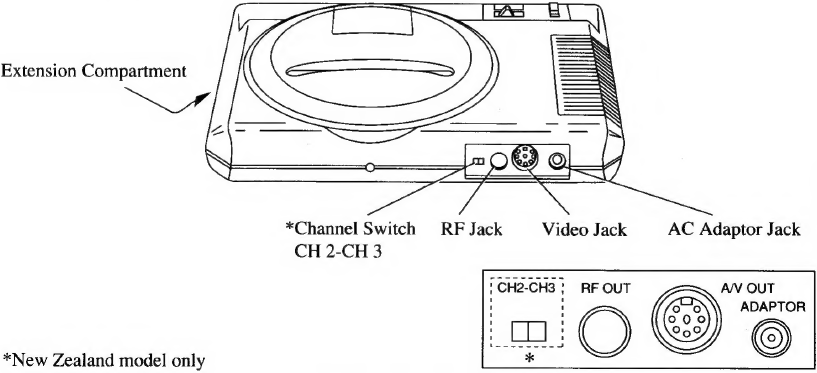

Het Sega Mega Drive-systeem aansluiten

ACHTERAANZICHT VAN CONSOLE

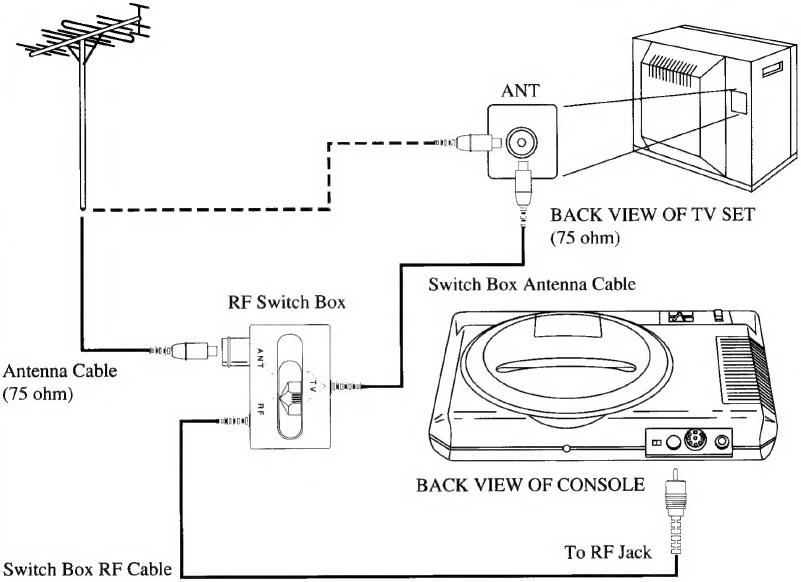

Aansluitingen op TV/Monitor en antenne

(Behalve Frans model)
Als er een antennekabel met één stekker is aangesloten op uw tv (of u kabel-tv heeft), gebruik dan de RF-schakelbox.

1. Koppel de antennekabel los van de tv en steek deze in de RF-schakelbox.
2. Steek nu de antennekabel van de schakelbox in de tv.
3. Steek de RF-kabel van de schakelbox in de RF-aansluiting aan de achterkant van de Mega Drive-console.
4. Zet ten slotte de RF-schakelaar op de "RF"-positie.

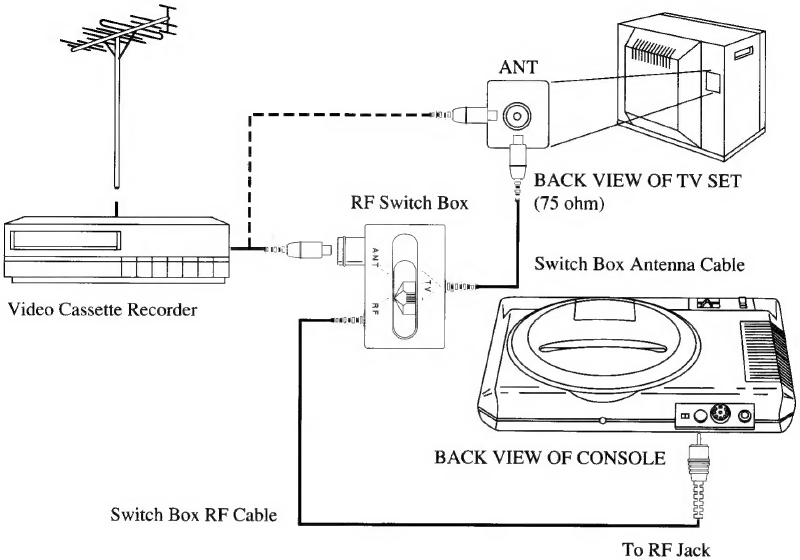

TV met aangesloten videorecorder

(Behalve Frans model)
Als er al een videorecorder is aangesloten tussen de antenne en de terminal van de televisie, gebruik dan de RF-schakelbox.

1. Koppel de videorecorderkabel los van de terminal van de televisie. Steek vervolgens dezelfde kabel in de RF-schakelbox.
2. Steek nu de antennekabel van de schakelbox in de tv.
3. Steek de RF-kabel van de schakelbox in de RF-aansluiting aan de achterkant van de Mega Drive-console.
4. Zet ten slotte de RF-schakelaar op de "RF"-positie.

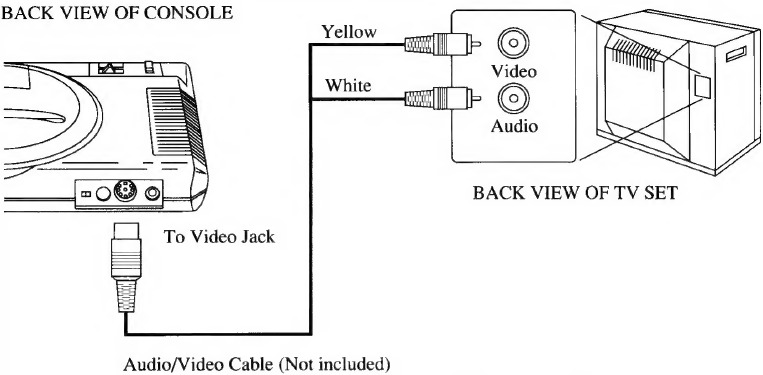

TV met video- en audio-ingangen

(Niet beschikbaar in Frankrijk)
Als uw tv video- en audio-ingangen heeft (vaak te vinden aan de achterkant van recente tv-modellen), kunt u de optionele Sega Audio/Video-kabel gebruiken voor verbeterde graphics en geluid. Er zijn geen andere connectoren nodig.

1. Steek het uiteinde met één stekker van de audio/videokabel in de video-aansluiting op de Mega Drive-console.
2. Steek de gele stekker van de audio/videokabel in de video-ingang van de tv. Steek de witte stekker in de audio-ingang van de tv.

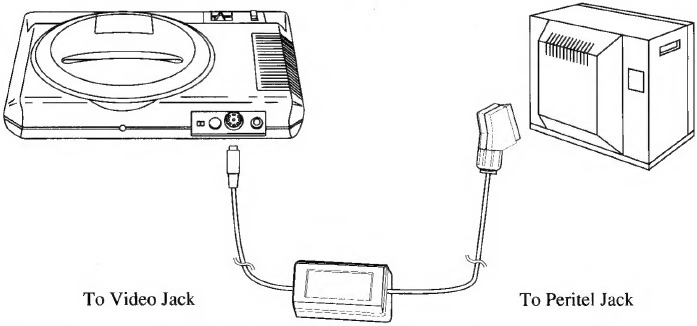

Aansluiting op TV en Mega Drive-console

(Voor Frans model)

1. Steek de Peritel-kabel in de video-aansluiting aan de achterkant van de console.
2. Sluit de Peritel-kabel rechtstreeks aan op uw tv.

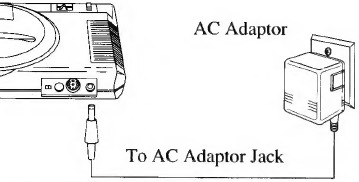

Het systeem inschakelen

• Sluit de stekker van de AC-adapter aan op de adapteraansluiting aan de achterkant van de Mega Drive-console.
• Steek de AC-adapter in een stopcontact.

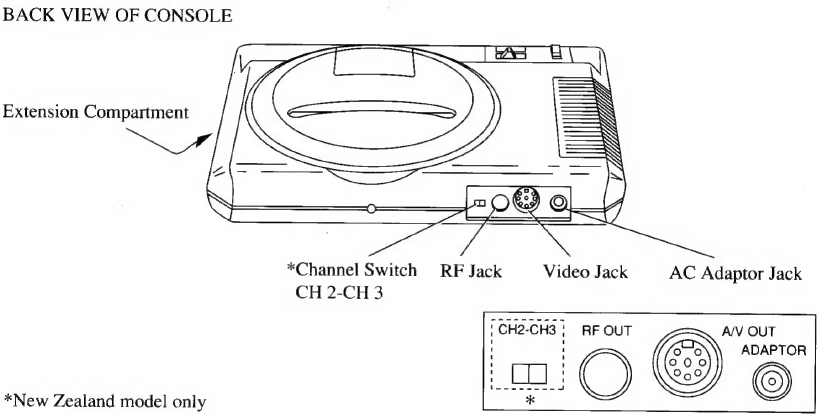

TV-kanaal instellen

(Behalve Frans model)

(Voor Nieuw-Zeeland)

1. Zet de kanaalschakelaar aan de achterkant van de console op CH 2.
2. Zet uw tv op kanaal 2.
3. Als kanaal 2 wordt gebruikt voor uitzendingen, zet uw tv dan op kanaal 3. Zorg er dan voor dat u de kanaalschakelaar op de console op CH 3 zet.
4. Als uw tv een automatische fijnafstemmingsregeling (AFC) heeft, schakel deze dan uit en pas het beeld handmatig aan. Als u echter een kleurentelevisie heeft die zwart-wit wordt wanneer de AFC is uitgeschakeld, laat de AFC dan ingeschakeld.

(Andere landen)

1. Zet uw tv op kanaal 36.
2. Als uw tv een automatische fijnafstemmingsregeling (AFC) heeft, schakel deze dan uit en pas het beeld handmatig aan. Als u echter een kleurentelevisie heeft die zwart-wit wordt wanneer de AFC is uitgeschakeld, laat de AFC dan ingeschakeld.

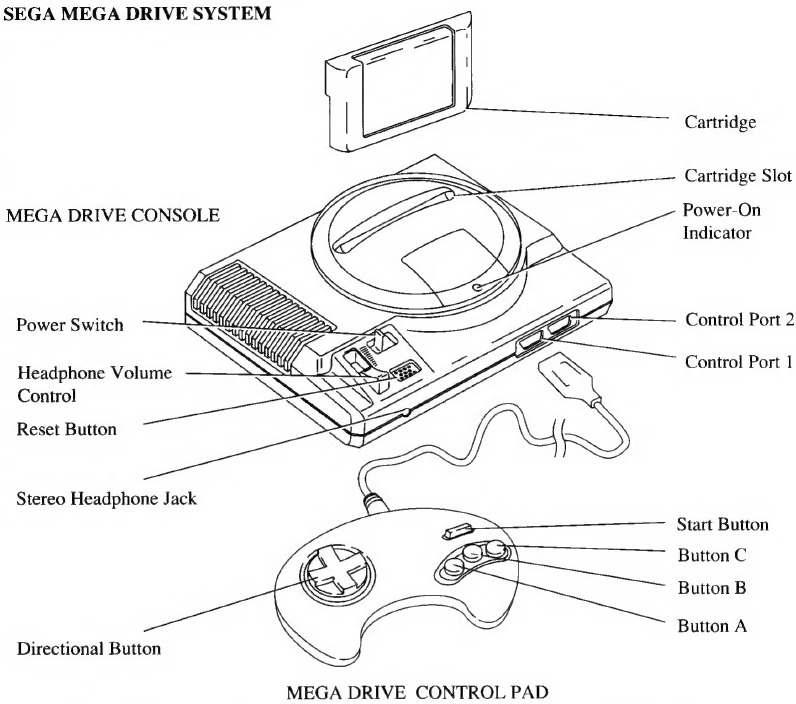

Het systeem bedienen

1. Sluit uw Mega Drive-bedieningspaneel aan op bedieningspoort 1 op de console. Voor twee spelers sluit u een tweede Mega Drive-bedieningspaneel (apart verkrijgbaar) aan op bedieningspoort 2.
2. Schakel de stroom uit. Zorg ervoor dat het stroomlampje niet brandt.
3. Als u een cartridge gebruikt, steekt u deze met het label naar voren in de cartridgesleuf. Druk deze volledig in de sleuf.
4. Schakel de stroom in. Het stroomlampje zou moeten gaan branden.
5. Als alle verbindingen correct zijn gemaakt, verschijnt het Sega-logo, gevolgd door het titelscherm en, in sommige gevallen, een demonstratie van het spel.
6. Om het spel tijdens het spelen terug te zetten naar het begin, drukt u op de resetknop op de console. Het titelscherm verschijnt dan.

Stereogeluid

Het Mega Drive-systeem beschikt over stereogeluid voor extra spanning.
Sluit gewoon een standaard stereo hoofdtelefoon, zoals degene die bij een draagbare cassettespeler wordt geleverd, aan op de Mega Drive hoofdtelefoonaansluiting om te genieten van spannende stereogeluidseffecten en muziek.

• Pas het hoofdtelefoonvolume aan tot een comfortabel niveau.
• Zet het tv-volume helemaal omlaag wanneer u van stereogeluid geniet.
• Gebruik alleen stereo hoofdtelefoons met het Mega Drive-systeem. Het proberen te gebruiken van een oortelefoon (monauraal) of een vergelijkbaar apparaat kan deze beschadigen.
• Bij gebruik van de Sega Audio/Video-kabel is het geluid van uw tv monauraal.
• Om het Mega Drive-systeem aan te sluiten op uw stereo-installatie, steekt u een mini-"Y"-adapter* in de Mega Drive hoofdtelefoonaansluiting. Steek de linker- en rechteringangen in de juiste ingangen op uw stereo-ontvanger. Zet altijd de volumeregelaar helemaal omlaag wanneer u het Mega Drive-systeem voor het eerst inschakelt.

  * Mini-"Y"-adapter verkrijgbaar bij uw plaatselijke elektronicawinkel.

Tabel voor probleemoplossing

Voor eigenaren van projectietelevisies. Stilstaande beelden of afbeeldingen kunnen permanente schade aan de beeldbuis veroorzaken of fosfor van de CRT markeren. Vermijd herhaald of langdurig gebruik van videogames op projectietelevisies met een groot scherm.
