70mai UP03 Handleiding

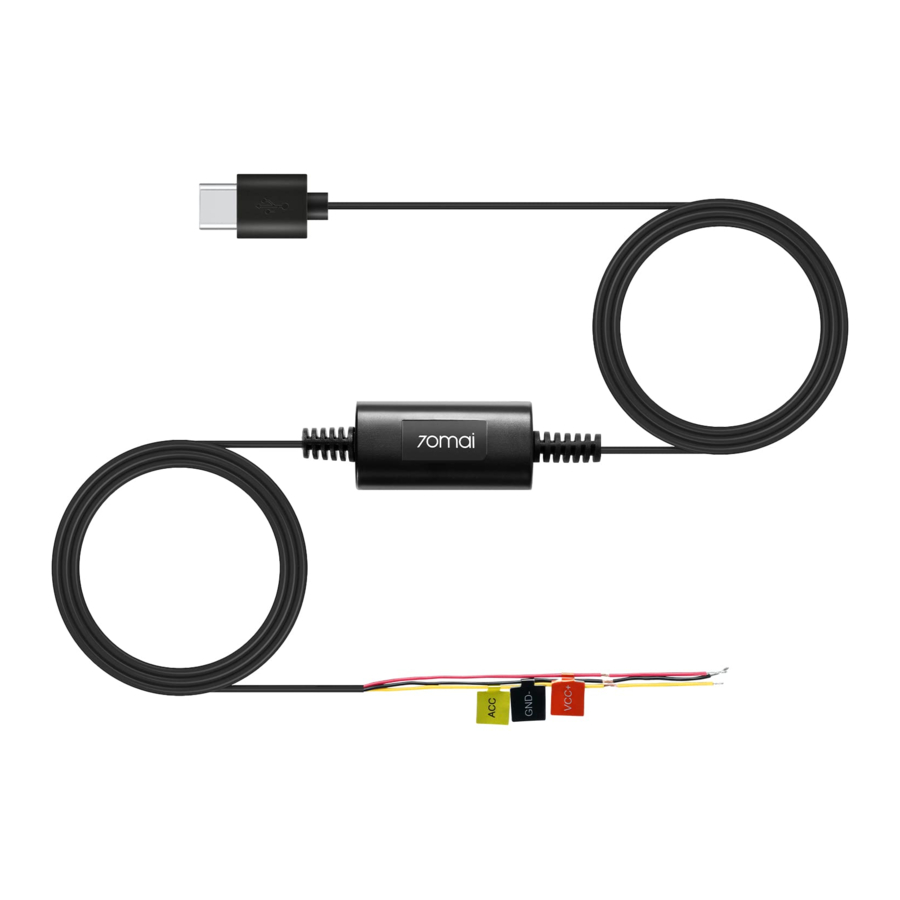

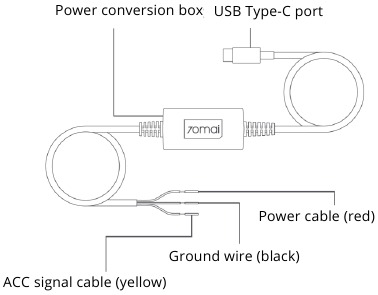

Productoverzicht

Opmerking: illustraties van het product, accessoires en de gebruikersinterface in de gebruikershandleiding dienen uitsluitend ter referentie. Het werkelijke product en de werkelijke functies kunnen variëren als gevolg van productverbeteringen.

Functies

Als accessoire voor 70mai in-car apparaten, moet dit product worden gebruikt met het hoofdapparaat. Na correcte installatie en verbinding met het hoofdapparaat, voorziet de 70mai Hardware Kit het hoofdapparaat van stroom en zendt ACC-signalen naar het hoofdapparaat en biedt laagspanningsbeveiliging om overontlading van de autobatterij te voorkomen als gevolg van de continue werking van het hoofdapparaat.

Ondersteunde apparaten

Dit product is compatibel met Xiaomi en Mijia in-car apparaten die parkeerbewaking ondersteunen en door 70mai worden geproduceerd. Dit product heeft een USB Type-C-poort en biedt geen ondersteuning voor hoofdapparaten die een USB-A-connector gebruiken.

Voor slimme achteruitkijkspiegels en andere slimme in-car producten, wijzigt u de aan/uit-modus naar "ACC-detectiemodus" in de aan/uit-instellingen na het installeren en aansluiten van de hardwarekit. Anders kan het hoofdapparaat defect raken.

Installatie

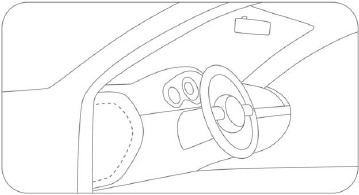

De zekeringkast aansluiten

Selecteer een geschikte autozekeringkast op basis van het kabeltraject en de locatie van het hoofdapparaat en sluit deze aan op de hardwarekit. Zorg ervoor dat de zekeringkast het volgende kan bevatten:

• Reguliere elektrische zekering met een uitgangsspanning van 12-30V en een uitgangsstroom van 2,4A.
• ACC-stroomzekering.

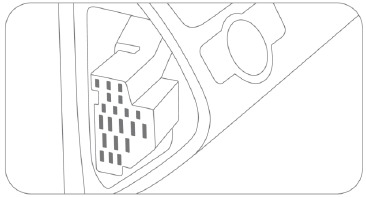

Het product aansluiten op de zekeringkast

Sluit de draden van de hardwarekit op de volgende manier aan op de zekeringkast:

• Sluit de stroomkabel (rood) aan op de reguliere elektrische zekering met een uitgangsspanning van 12-30V en een uitgangsstroom van 2,4A in de zekeringkast.
• Sluit de ACC-signaalkabel (geel) aan op de ACC-stroomzekering in de zekeringkast.
• Sluit de aardingsdraad (zwart) aan op de negatieve aansluiting of de aarde van de zekeringkast.

• De daadwerkelijke installatie en het kabeltraject van de hardwarekit kunnen afwijken van de illustraties in de handleiding. Vraag hulp aan een professionele technicus.
• Schakel voor de installatie en bedrading de automotor en de stroom uit om kortsluiting te voorkomen.

De verbinding en het ACC-signaal testen

Slimme achteruitkijkspiegels en andere slimme in-car apparaten

Volg de onderstaande stappen om de verbinding en het ACC-signaal te testen:

• Sluit de USB-poort van de hardwarekit aan op het stopcontact van het hoofdapparaat (DC/IN). Start de motor en wacht tot het hoofdapparaat inschakelt. Als het hoofdapparaat niet inschakelt, houdt u de aan/uit-knop ingedrukt om het handmatig in te schakelen. Als het bericht "Aansluiten op een externe stroombron" wordt weergegeven, controleert u de stroomkabel van de hardwarekit om te zien of deze correct is aangesloten op de reguliere elektrische zekering.
• Nadat het hoofdapparaat is ingeschakeld, gaat u naar Instellingen > Aan/uit-instellingen en selecteert u de ACC-detectiemodus. Start het hoofdapparaat opnieuw op om de nieuwe instellingen van kracht te laten worden.
• Nadat het hoofdapparaat opnieuw is opgestart, zet u de motor uit en verwijdert u de sleutel. Controleer of het hoofdapparaat wordt uitgeschakeld of in de slaapstand gaat. Voor sommige kaarten wordt het ACC-uitschakelsignaal pas geactiveerd wanneer de bestuurdersstoeldeur wordt geopend nadat de motor is uitgeschakeld. Sommige automodellen activeren het ACC-uitschakelsignaal pas nadat de motor gedurende een bepaalde periode is uitgeschakeld. Observeer voor dergelijke auto's enige tijd nadat de ACC-stroom is uitgeschakeld om te controleren of het hoofdapparaat wordt uitgeschakeld of in de slaapstand gaat.
• Nadat het hoofdapparaat is uitgeschakeld of in de slaapstand gaat, start u de motor opnieuw en controleert u of het hoofdapparaat automatisch inschakelt.

De bovenstaande stappen tonen aan dat de verbinding correct is en dat het ACC-signaal correct kan worden geactiveerd.

Dashcams

Volg de onderstaande stappen om de verbinding en het ACC-signaal te testen:

• Sluit de USB-poort van de hardwarekit aan op het stopcontact van het hoofdapparaat (DC/IN). Start de motor en wacht tot het hoofdapparaat inschakelt. Als het hoofdapparaat niet inschakelt, houdt u de aan/uit-knop ingedrukt om het handmatig in te schakelen. Als het bericht "Aansluiten op een externe stroombron" wordt weergegeven, controleert u de stroomkabel van de hardwarekit om te zien of deze correct is aangesloten op de reguliere elektrische zekering.
• Nadat het hoofdapparaat is ingeschakeld, zet u de motor uit en verwijdert u de sleutel. Controleer of het hoofdapparaat wordt uitgeschakeld of in de slaapstand gaat. Voor sommige auto's wordt het ACC-uitschakelsignaal pas geactiveerd wanneer de bestuurdersstoeldeur wordt geopend nadat de motor is uitgeschakeld. Sommige automodellen activeren het ACC-uitschakelsignaal pas nadat de motor gedurende een bepaalde periode is uitgeschakeld. Observeer voor dergelijke auto's enige tijd nadat de ACC-stroom is uitgeschakeld om te controleren of het hoofdapparaat wordt uitgeschakeld of in de slaapstand gaat.
• Nadat het hoofdapparaat is uitgeschakeld of in de slaapstand gaat, start u de motor opnieuw en controleert u of het hoofdapparaat automatisch inschakelt.

De bovenstaande stappen tonen aan dat de verbinding correct is en dat het ACC-signaal correct kan worden geactiveerd.
Als de verbindings- of ACC-signaaltest mislukt, controleert u de bedrading van de hardwarekit en zorgt u ervoor dat de zekering en de aarde correct zijn aangesloten. Als de verbinding correct is, maar de test mislukt, neemt u contact op met de klantenservice voor hulp.
Nadat u hebt gecontroleerd of de verbinding en het ACC-signaal correct zijn, gaat u naar de volgende stap: kabelbeheer.

Kabelbeheer

Leid de hardwarekit naar de locatie van het hoofdapparaat. Als de hardwarekit te lang is, bindt u deze vast, maar knipt u hem niet door. Het doorknippen van de hardwarekit heeft invloed op de stroom en het ACC-signaal naar het hoofdapparaat.

De parkeerbewakingsfunctie inschakelen

De parkeerbewakingsfunctie is standaard uitgeschakeld en moet worden ingeschakeld in het hoofdapparaat. Raadpleeg de gebruikershandleiding van het hoofdapparaat om te zien hoe u de instellingen configureert.

Opmerking: Lees alle opmerkingen en instructies zorgvuldig door voordat u dit product gebruikt om de veiligheid te garanderen.

Specificaties

Voorzorgsmaatregelen

• Vraag een professionele technicus om de installatie uit te voeren. Ons bedrijf is niet aansprakelijk voor kortsluiting van de voeding van de auto en schade aan de autobatterij of het interieur als gevolg van onjuiste installatie.
• Ons bedrijf is niet aansprakelijk voor verliezen als gevolg van de installatie van het product, tenzij deze worden veroorzaakt door problemen met de productkwaliteit.
• De prestaties van dit product worden beïnvloed door de betrouwbaarheid van de voeding van de auto, de autobatterij en het hoofdapparaat. Ons bedrijf is niet aansprakelijk voor verliezen als gevolg van een storing van dit product, tenzij dit wordt veroorzaakt door problemen met de productkwaliteit.
• Sommige auto's kunnen geen veranderingen in ACC-signalen detecteren wanneer de motor wordt in- of uitgeschakeld. Voor dergelijke auto's kan de 70mai hardwarekit geen ACC-signalen naar het hoofdapparaat verzenden. Dit kan ertoe leiden dat bepaalde functies niet beschikbaar zijn.
• Gebruik dit product uitsluitend voor legale doeleinden.
