Motocaddy M7 REMOTE Handleiding

LOCATIE SERIENUMMER

Deze elektrische Motocaddy-trolley is ontworpen voor het vervoer van golftassen en clubs die erin zitten.

De locatie van het serienummer
Het serienummer bevindt zich in de batterijhouder (afb. 1). Dit nummer is vereist bij het online registreren van uw garantie en moet bij de hand worden gehouden voor toekomstig gebruik.
Hetzelfde nummer moet ook op de doos staan die u bij uw trolley hebt ontvangen. Bewaar de verpakking als u de trolley om welke reden dan ook moet retourneren. Een aankoopbewijs moet ook worden bewaard voor het geval dat uw trolley tijdens de garantieperiode moet worden onderhouden.
Noteer het serienummer van uw trolley voor toekomstig gebruik

DOWNHILL CONTROL

Informatie over DHC (Downhill Control)
Met Downhill Control (DHC)-technologie kan de trolley een gecontroleerde snelheid aanhouden tijdens het afdalen van heuvels. Wanneer u de trolley in de handmatige modus wilt verplaatsen, zelfs als het alleen is om hem te verplaatsen, zet hem dan altijd op een lage snelheidsstand om het sturen gemakkelijker te maken.

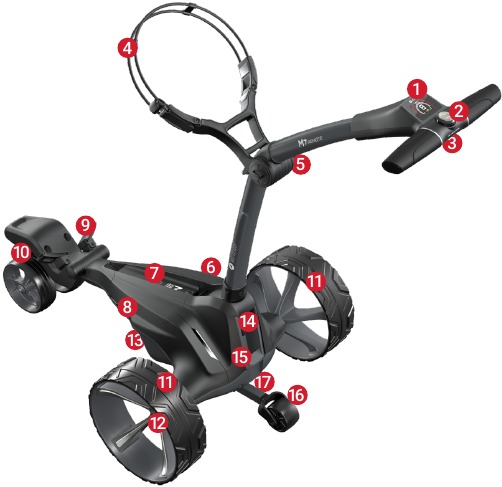

UITRUSTINGSOVERZICHT

1. LCD-scherm
2. Aan/Uit-knop & Snelheidsregelknop
3. USB-poort (onderkant van de handgreep)
4. Bovenste tassteun
5. Bovenste ontgrendelingsvergrendeling
6. Pop-up oplaadpoort
7. CLICK 'N' CONNECT-batterij
8. Batterijhouder
9. EASILOCK onderste tassteun
10. Voorwielen
11. Achterwielen
12. Ontgrendelingsknoppen achterwiel
13. Motoren (onder batterijhouder)
14. Automatisch openende standaard
15. Onderste ontgrendelingsvergrendeling
16. Achterwiel tegen kantelen (vereist)
17. Ontgrendelingsknop achterwiel tegen kantelen

VEILIG GEBRUIK VAN UW PRODUCT

De eerste keer dat u de trolley gebruikt, raden wij u aan deze op een open grasveld te gebruiken. De trolleysnelheden en stuureigenschappen variëren afhankelijk van het oppervlak. De trolley draait veel sneller op harde, gladde oppervlakken en gedraagt zich anders op gras. U zult ook merken dat het gewicht van de golftas zowel de snelheid als het sturen beïnvloedt.

Motocaddy-trolleys zijn ontworpen voor het vervoer van golftassen en clubs die erin zitten. Het gebruik van de trolley voor een ander doel kan schade aan de trolley veroorzaken en de gebruiker schade toebrengen. Voorzichtigheid en gezond verstand moeten altijd worden gebruikt.

• Richt de trolley nooit op andere mensen of golftrolleys;
• Wanneer u de trolley gebruikt in krappe ruimtes (bijvoorbeeld parkeergarages) of in de buurt van water (zoals over bruggen), is het raadzaam om de 'Manual' (Handmatig) bedieningsmodus te gebruiken om ervoor te zorgen dat u de controle behoudt;
• Laat de trolley nooit uit het oog lopen. Gebruik altijd de juiste zorg en controle;
• Probeer geen andere apparatuur te vervoeren;
• De trolley is niet ontworpen voor het vervoer van personen;
• De maximaal geschikte belasting voor deze trolley is 20 kg;
• Gebruik de trolley niet om u te helpen bij het beklimmen van heuvels;
• Onderdompeling van de trolley in water (bijv. een meer) zal schade aan de trolley veroorzaken;
• Bedien de trolley niet onder invloed van drugs of alcohol;
• Deze trolley kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale vermogens, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van de trolley en de bijbehorende gevaren begrijpen. Kinderen mogen niet met de trolley spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd;

Probeer de trolley niet handmatig te besturen wanneer deze in de afstandsbedieningsmodus wordt gebruikt. Motocaddy kan geen verantwoordelijkheid aanvaarden voor schade of letsel veroorzaakt door onjuist gebruik.

VEILIGHEIDSUITSCHAKELING / PRODUCTONDERHOUD

Veiligheidsuitschakeling
Deze Motocaddy-trolley is uitgerust met veiligheidsuitschakelfuncties. Tijdens het bedienen van de trolley via de afstandsbediening, als er langer dan 120 seconden geen opdracht naar de trolley wordt gestuurd (er wordt geen knop ingedrukt), stopt de trolley. Tijdens het verplaatsen, als de trolley buiten het bereik van de afstandsbediening komt, wordt ook de stroom naar de motoren uitgeschakeld. Tijdens het bedienen van de trolley in de handmatige modus, als er langer dan 10 minuten geen aanpassing aan de snelheid wordt gemaakt via de draaiknop, stopt de trolley. Als een van deze veiligheidsfuncties wordt geactiveerd, start het indrukken van de 'On/Off' (Aan/Uit) knop of de "+" knop van de afstandsbediening de trolley opnieuw op.

Onderhoud van uw trolley
Hoewel uw Motocaddy-trolley weerbestendig is gemaakt, volgt u deze eenvoudige richtlijnen om uw trolley te helpen beschermen:

• Bewaar uw trolley niet buiten;
• Probeer blootstelling aan regen zoveel mogelijk te minimaliseren met een paraplu tijdens zware regenval;
• Veeg overtollig water van de trolley voor opslag;
• Gebruik nooit een hogedrukreiniger om uw trolley schoon te maken. Om waterschade te voorkomen, veegt u af met een vochtige doek;
• Vermijd het gebruik van hogedrukluchtslangen in de buurt van bewegende onderdelen;

Deze Motocaddy-trolley is ontworpen om zeer weinig onderhoud te vereisen. We raden echter aan om uw trolley voor elk gebruik te controleren om ervoor te zorgen dat:

• Er geen ophoping is van overtollig modder en vuil;
• De achterwielen stevig zijn bevestigd en vrij draaien;
• De achterwielassen zijn ingevet en goed gesmeerd;
• De voorwielen niet verstopt zijn en vrij draaien;

Gebruik alleen originele Motocaddy-onderdelen bij het repareren van de trolley.

Als u een probleem met de trolley ondervindt, neem dan contact op met ons team van technische ondersteuning voor verdere assistentie.

UW LITHIUMBATTERIJ OPLADEN

De lithiumbatterij kan op de trolley blijven zitten of worden verwijderd om op te laden. Het is mogelijk om de batterij op te laden terwijl de trolley is ingeklapt of uitgeklapt. Indien ingeklapt, is de oplaadpoort automatisch toegankelijk (afb. 1). Als u de batterij verwijdert om op te laden, schuift u de batterijontgrendeling naar links (afb. 2) en tilt u de batterij op met behulp van de meegeleverde handgrepen (afb. 3). Als de oplaadpoort niet zichtbaar is - bijvoorbeeld wanneer de trolley is uitgeklapt of de batterij is verwijderd - kan deze handmatig worden uitgetrokken.

1. Sluit de Motocaddy 28V lithiumbatterijlader aan op een geaard stopcontact
2. Het lampje van de oplader is GROEN wanneer deze niet op een batterij is aangesloten om aan te geven dat deze klaar is om op te laden
3. Sluit de oplaadkabel aan op de oplaadpoort en stem de zwarte en grijze aansluitingen overeen
4. Het lampje van de oplader geeft een indicatie van de oplaadfase:
   ROOD - Batterij wordt opgeladen
   GROEN - Batterij volledig opgeladen
5. Het laadproces duurt tussen de 3 en 5 uur, afhankelijk van de mate van ontlading. Dit kan langer duren voor de eerste paar keer opladen
6. Zodra het opladen is voltooid, koppelt u de oplader los van de stroomvoorziening en de batterij
7. De oplaadpoort moet in de batterij worden geduwd om de stroom in te schakelen voor het volgende gebruik

Als het LED-lampje van de oplader afwisselend ROOD en/of GROEN knippert wanneer deze op de batterij is aangesloten, geeft dit aan dat er waarschijnlijk een storing is met de batterij of de oplader. Het is belangrijk dat u de oplader onmiddellijk loskoppelt en contact opneemt met ons ondersteuningsteam voor verdere assistentie. Probeer de batterij of oplader niet te gebruiken, omdat dit een aanzienlijk veiligheidsrisico kan vormen dat kan leiden tot brand.

BATTERIJ-HIBERNATIE / BATTERIJBEHEERSYSTEEM

Aanbevelingen voor de winterslaap van lithiumbatterijen tijdens de wintermaanden
Als uw lithiumbatterij om welke reden dan ook gedurende langere tijd niet zal worden gebruikt, bijvoorbeeld 3 maanden in de winter, moet de batterij volledig opgeladen worden opgeslagen. Voordat de batterij weer wordt gebruikt, laadt u deze voor gebruik weer op (vul hem bij). De batterij mag niet langer dan 2 maanden onopgeladen blijven liggen, omdat dit uw garantie ongeldig kan maken.

We erkennen dat langere afwezigheden niet altijd van tevoren worden gepland, maar als het waarschijnlijk is dat u uw batterij gedurende een bepaalde periode niet zult gebruiken, is het een goede gewoonte om deze stappen te volgen om de levensduur van uw lithiumbatterij te verlengen. Laad altijd zo snel mogelijk op na het beëindigen van uw ronde, ongeacht het aantal gespeelde holes - idealiter binnen 12 uur. Het onopgeladen laten van batterijen gedurende langere tijd kan de capaciteit verminderen en een aanzienlijk veiligheidsrisico vormen dat kan leiden tot brand wanneer de batterij wordt opgeladen. Batterijen moeten altijd volledig zijn opgeladen voordat ze voor langere tijd worden opgeslagen. Zorg ervoor dat de oplader ALTIJD na het opladen van de batterij is losgekoppeld.

Batterijbeheersysteem (BMS)
Motocaddy-lithiumbatterijen zijn uitgerust met een uitgebreid batterijbeheersysteem (BMS) om de batterij te beschermen tegen overmatig misbruik, hoge stromen, diepe ontlading en overbelasting. Wanneer de batterij wordt geleverd, is er mogelijk geen output, omdat het BMS is ontworpen om de veiligheid tijdens verzending te maximaliseren. Zorg ervoor dat de batterij volledig is opgeladen voordat u deze op uw trolley aansluit, omdat dit het BMS activeert en de batterij effectief 'inschakelt'. Van tijd tot tijd kan het BMS de batterij uitschakelen bij diepe ontlading of langdurige opslag. Een volledige batterijlading zal dit probleem verhelpen.
Motocaddy-golftrolleys zijn ontworpen om te werken met het BMS-systeem dat in de lithiumbatterijen is geïnstalleerd en de batterijmeter is ook gesynchroniseerd om in samenwerking met de batterij te werken. Als om welke reden dan ook de spanning op de batterij onder de waarschuwing voor een bijna lege batterij op de trolley komt, kan het BMS de batterij uitschakelen om deze te beschermen. Als dit opnieuw gebeurt, laadt u de batterij volledig op. Houd er rekening mee dat lithiumbatterijen aan het einde van de cyclus snel 'afnemen', dus het is niet raadzaam om overmatig veel holes te proberen te spelen, omdat het BMS voor beschermingsdoeleinden wordt geactiveerd.

DE WIELEN BEVESTIGEN / DE WIELEN OMDRAAIEN

De wielen bevestigen
Deze trolley heeft geen specifiek linker- en rechterwiel. Om de achterwielen te bevestigen:

1. Duw de snelontgrendelingsknop naar het midden van het wiel en houd deze vast
2. Schuif het wiel zo ver mogelijk op de trolleyas (op de binnenste groef)
3. Zodra het wiel op zijn plaats zit, laat u de knop los en trekt u het wiel iets naar buiten om het te vergrendelen
4. Een hoorbare 'klik' bevestigt dat het wiel zich in de juiste positie bevindt

Eenmaal correct bevestigd op de binnenste groef, draaien de achterwielen niet vrij in beide richtingen.

De buitenste groef kan worden gebruikt als een "vrijloop"-optie als uw batterij leeg is. Schuif het wiel op de buitenste groef en trek het wiel iets naar buiten om het te vergrendelen. Eenmaal aangesloten, draait het wiel vrij zonder weerstand in beide richtingen.

De wielen omdraaien
De achterwielen kunnen worden omgedraaid om de breedte van de trolley te verminderen voor transport en opslag.

1. Duw de snelontgrendelingsknop in en houd deze vast terwijl u het wiel van de as schuift
2. Draai het wiel om, duw de knop in en houd deze vast en schuif het wiel op de as
3. Laat de knop los en trek het wiel iets naar buiten totdat het in de vrijloopgroef grijpt

Het is belangrijk dat de wielen niet te ver worden doorgeduwd. Ze mogen het chassis niet raken.

HET ANTI-TIP WIEL BEVESTIGEN

Het anti-tip wiel bevestigen (vereist)
Het anti-tip wiel is ontworpen om te voorkomen dat de trolley achterover kantelt op steilere hellingen en het wordt aanbevolen om het wiel ALTIJD te monteren wanneer u navigeert met behulp van de afstandsbediening.

Om het wiel te bevestigen, trekt u de grijze knop aan de rechterkant van de anti-tip wielbehuizing (onder de achterkant van de trolley) eruit en schuift u de anti-tip wielstang in de behuizing. Er is een 'klik' wanneer het wiel stevig is bevestigd.
Om het wiel te verwijderen, trekt u de grijze knop eruit en schuift u de bevestiging uit de behuizing.
Het wiel kan worden verwijderd of onder de trolley worden ingetrokken wanneer het niet in gebruik is.

USB-OPLAADPOORT

Deze trolley is voorzien van een USB-oplaadpoort die is ontworpen om USB-apparaten tijdens uw ronde op te laden.
Verwijder de afdekking en steek een USB-kabel in de oplaadpoort aan de onderkant van de handgreep. Het apparaat blijft opladen zolang de kabel is aangesloten en de batterij is aangesloten.
De laadsnelheid is lager dan die van een netstroomlader en vergelijkbaar met het aansluiten van het apparaat op een pc. De USB-oplader haalt stroom uit de hoofdtrolleybatterij en continu opladen vermindert de batterijcapaciteit tussen de oplaadbeurten. De trolley is ontworpen om de USB-poort uit te schakelen wanneer de batterijcapaciteit een vooraf ingesteld niveau bereikt.

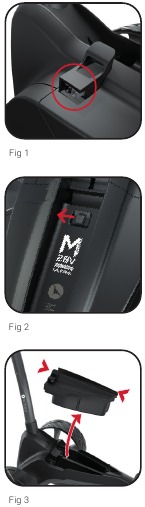

UITKLAPPEN

De trolley uitklappen
We raden u aan uw trolley uit te klappen zodra de wielen zijn omgedraaid en opnieuw zijn bevestigd (zie "De wielen bevestigen / De wielen omdraaien").

1. Til de bovenste tassteun iets op en ontgrendel de bovenste vergrendeling (afb. 1)

2. Klap de handgreep uit en vergrendel de vergrendeling opnieuw (afb. 2)

3. Ontgrendel de onderste vergrendeling (afb. 3)

4. Til de trolleyhandgreep omhoog in de juiste positie (afb. 4). Het voorwiel klapt automatisch uit

5. Vergrendel de onderste vergrendeling opnieuw en zorg ervoor dat de automatisch openende standaard is ingeklapt (afb. 5a)

6. Eenmaal uitgeklapt, moet de oplaadpoort in de batterij worden geduwd (afb. 5b) om de stroom in te schakelen

INKLAPBAAR

De trolley inklappen

1. Maak de onderste grendel los (afb. 1). De automatische open standaard wordt ook geactiveerd

2. Klap het frame naar voren tot het volledig is uitgeschoven (afb. 2). Het voorwiel klapt automatisch naar beneden

3. Maak de bovenste vergrendeling los en klap de hendel naar achteren tot de trolley volledig is ingeklapt (afb. 3)

4. Maak beide vergrendelingen opnieuw vast. Als u de trolley rechtop wilt zetten, laat dan de automatische open standaard uitsteken. Zorg ervoor dat de automatische open standaard naar beneden is gedrukt als deze niet wordt gebruikt (afb. 4)

5. De wielen kunnen worden omgekeerd om de breedte van de trolley te verminderen voor transport en opslag (afb. 5). Zie "De wielen bevestigen/de wielen omkeren" voor meer informatie


Zorg ervoor dat de automatische open standaard is ingeklapt wanneer deze niet in gebruik is om schade te voorkomen. Het anti-kantelwiel moet worden verwijderd of ingetrokken onder de trolley als u van plan bent de trolley rechtop te zetten voor opslag.

Wanneer de trolley is ingeklapt met de batterij geïnstalleerd, wordt de stroom automatisch losgekoppeld en is de oplaadpoort toegankelijk. Dit is een veiligheidsvoorziening om ervoor te zorgen dat de trolley niet kan worden ingeschakeld wanneer deze tijdens opslag of transport is ingeklapt.

ONDERSTE TASSTEUNEN

Onderste tassteun met EASILOCK-tas
Alle Motocaddy-trolleys zijn uitgerust met het EASILOCK-tasbevestigingssysteem. Dit bevestigt de tas stevig, vermindert het draaien en maakt het gebruik van een onderste tasriem overbodig.

1. Als u een EASILOCK-compatibele tas gebruikt, zorg er dan voor dat de meegeleverde pinnen aan de tasbodem zijn bevestigd (afb. 1)

2. Verwijder, indien bevestigd, de twee elastische banden van de onderste tassteun door de achterkant van de clip in te drukken en vast te houden voordat u deze naar buiten trekt (afb. 2)

3. Lijn de uitsparing op de tasbodem uit met het onderste tassteunplatform om de taspinnen uit te lijnen met de gaten op de trolley (afb. 3)

4. Laat de tas zakken totdat de pinnen zich in de twee gaten bevinden. U zou een duidelijke "KLIK" (klik) moeten horen wanneer de tas in positie vergrendelt

Onderste tassteun met niet-EASILOCK-tas
Als u een niet-EASILOCK golftas gebruikt, verwijder dan niet de twee elastische banden van de onderste tassteun:

1. Plaats uw tas zo dat deze op het onderste tassteunplatform rust en in de houder van de bovenste tassteun
2. Rek de onderste tasriem rond de tasbodem en lus de afgeronde stang onder de tassteunhaak (afb. 4)


BOVENSTE TASSTEUNEN / DE TASSTEUNEN AANPASSEN

Bovenste tassteunen
De bovenste tassteunriemen worden op dezelfde manier bevestigd als de onderste riemen met behulp van de volgende stappen:

1. Rek de elastische riem rond de tas en lus de afgeronde stang onder de haak (afb. 1)

2. Plaats de twee plaatsingsriemen centraal op uw golftas (afb. 2)


De tassteunen aanpassen
De tassteunriemen zijn gemaakt van elastisch materiaal zodat uw golftas stevig op zijn plaats kan worden gehouden.
De riem moet worden aangepast zodat deze redelijk strak om de golftas zit:

1. Maak de elastische riemen los van de behuizing door ze naar buiten te trekken in de aangegeven richting (afb. 3)

2. Verplaats de stang indien nodig om de riemfitting strakker of losser te maken. Door de stang naar beneden te trekken wordt deze strakker, omhoog wordt deze losser (afb. 4)

3. Zorg ervoor dat de riemen terug in de behuizing zijn geklikt voor gebruik (afb. 5)

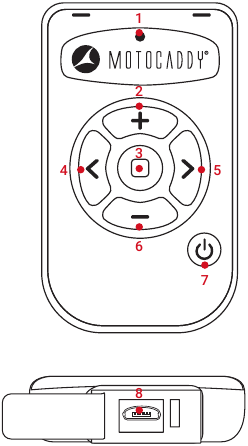

AFSTANDSBEDIENING

Afstandsbediening

1. Indicator-led
2. Plus (+) Knop
3. Stopknop
4. Links (<) Knop
5. Rechts (>) Knop
6. Min (-) Knop
7. Aan/uit- en vergrendelknop
8. Oplaadpoort

De afstandsbediening bevat een oplaadbare lithiumbatterij. De afstandsbediening kan worden opgeladen met een mini-USB-kabel (meegeleverd), de oplaadpoort bevindt zich onder de rubberen klep aan de onderkant van de afstandsbediening.
De groene led op de afstandsbediening knippert tijdens het opladen, zodra deze volledig is opgeladen, brandt de groene led en knippert niet. Dit duurt ongeveer 4-5 uur vanaf leeg.
Wanneer de batterij van de afstandsbediening bijna leeg is, knippert de led rood wanneer u op een knop drukt. Mocht de batterij volledig leeg zijn, dan brandt er geen led wanneer u op een knop drukt. Mocht dit gebeuren, dan stopt de trolley. U kunt de afstandsbediening opladen via de USB-poort op de trolley.

Houd er rekening mee dat het opladen van de afstandsbediening via de USB-poort stroom van de hoofdbatterij van de trolley verbruikt en dat langdurig opladen de batterijcapaciteit van de trolley tussen de oplaadbeurten vermindert.

DE AFSTANDSBEDIENING KOPPELEN / HANDSETVERGRENDELINGSFUNCTIE

De afstandsbediening koppelen
In het geval dat de afstandsbediening niet reageert of u een nieuwe afstandsbediening hebt, moet deze aan de trolley worden gekoppeld:

1. Houd de 'Stop'-knop op de afstandsbediening 5 seconden ingedrukt (afb. 1a)
2. De led op de afstandsbediening begint groen te knipperen (afb. 1b), laat op dit punt de knop los en sluit de batterij aan op de trolley
3. Als de trolley niet binnen 60 seconden wordt ingeschakeld, verlaat de afstandsbediening de koppelingsmodus

Handsetvergrendelingsfunctie
De afstandsbediening kan worden vergrendeld door op de 'Vergrendel'-knop te drukken (afb. 2a), wanneer hierop wordt gedrukt, knippert de led groen of rood (afb. 2b). Groen geeft aan dat de afstandsbediening is ontgrendeld en rood geeft aan dat deze is vergrendeld.
Wanneer deze is vergrendeld, worden de richtingstoetsen uitgeschakeld en knippert er een rode led wanneer erop wordt gedrukt, de 'Stop'-knop blijft werken en toont een groene led wanneer erop wordt gedrukt.
Als de afstandsbediening is vergrendeld terwijl de trolley in de afstandsbedieningsmodus loopt, stopt de trolley na 4 seconden omdat de afstandsbediening geen signaal meer verzendt. Als de trolley in de handmatige modus staat, blijft deze werken, maar kan deze nog steeds worden gestopt met de 'Stop'-knop op de afstandsbediening.
Door nogmaals op de 'Vergrendel'-knop te drukken (afb. 2a), zodat de led groen knippert (afb. 2b), wordt de afstandsbediening ontgrendeld en worden alle knoppen ingeschakeld.

WERKEN IN AFSTANDSBEDIENING

Bediening met behulp van de afstandsbediening
Wanneer de batterij voor het eerst op de trolley wordt aangesloten, toont het snelheidsdisplay 2. Dit is de standaardsnelheid waarmee de trolley altijd start nadat deze is gestopt.
Om de trolley te starten, drukt u op de "+" (Plus) knop op de afstandsbediening. De "+" (Plus) en "-" (Min) knoppen kunnen vervolgens worden gebruikt om de snelheid te verhogen en te verlagen tot het vereiste tempo, de huidige snelheid wordt weergegeven op het display.
De "<" (Links) en ">" (Rechts) knoppen worden gebruikt om de trolley te besturen, een korte druk op de knop past de richting enigszins aan bij de huidige snelheid, een langere druk op de linker- en rechterknop verlaagt de snelheid om de trolley te draaien, de scherpte van de draai neemt geleidelijk toe hoe langer de knop wordt ingedrukt. Laat de knop los en de trolley keert terug naar de oorspronkelijke snelheid waarmee hij reed.
De trolley kan snel worden gestopt door op de stopknop te drukken of geleidelijk door de snelheid te verlagen totdat deze stopt. De laagste snelheidsinstelling in de afstandsbedieningsmodus is 2. Door de snelheid verder te verlagen, stopt de trolley.
Wanneer de trolley stilstaat, houdt u de "-" (Min) knop ingedrukt om de trolley in de achteruit te zetten. Door de "-" (Min) knop los te laten, stopt de trolley. De trolley rijdt alleen achteruit met één snelheid en kan niet worden bestuurd tijdens het achteruitrijden.

Het wordt aanbevolen om de afstandsbediening volledig op te laden voor elke golfsessie om de prestaties van de afstandsbediening te optimaliseren. Het bereik van de afstandsbediening kan worden beïnvloed door een aantal factoren, waaronder signaalsterkte, weersomstandigheden, batterijcapaciteit van de afstandsbediening en radiofrequentie-interferentie.

WERKEN IN HANDMATIGE MODUS

Overschakelen naar de handmatige modus
De trolley kan ook in de handmatige modus worden gebruikt, waardoor deze vanaf de handgreep kan worden bediend zonder de afstandsbediening.
Terwijl de trolley stilstaat, draait u aan de knop om de gewenste snelheid te selecteren en drukt u op de 'Aan/uit'-knop om de trolley te starten. U kunt ook overschakelen naar de handmatige modus terwijl de trolley in beweging is. Draai aan de snelheidsregelaar en de trolley reageert op de geselecteerde snelheid.
U kunt terugschakelen naar de afstandsbedieningsmodus door op de "+" (Plus), "<" (Links) of ">" (Rechts) knoppen te drukken, deze kan ook worden gestopt met de 'Stop'-knop. Door op de "-" (Min) knop te drukken, wordt de snelheid verlaagd, maar blijft de trolley in de handmatige modus.

Houd er rekening mee dat bepaalde vocht-, temperatuur- en vochtigheidsomstandigheden kunnen leiden tot plaatselijke condensatie in het beeldscherm. Dit heeft geen invloed op de functionaliteit van de trolley en veroorzaakt geen schade en keert terug naar normaal wanneer de ongunstige omstandigheden afnemen.

Werken in handmatige modus
De belangrijkste 'Aan/uit'-knop wordt gebruikt om de trolley te starten en te stoppen, terwijl ook de snelheid wordt geregeld, die kan worden aangepast terwijl de trolley stilstaat of in beweging is. De trolley heeft 9 snelheidsinstellingen (1 tot 9), waarbij 1 de langzaamste is en 9 de snelste.
Om de snelheid te verhogen, draait u de 'Aan/uit'-knop met de klok mee, of draait u tegen de klok in om de snelheid te verlagen. Het aantal witte balken rond de snelheidsindicator neemt toe en af met het nummer.
Om de trolley te starten, selecteert u de gewenste snelheid en drukt u op de 'Aan/uit'-knop. De trolley versnelt soepel en het snelheidsgetal knippert om aan te geven dat de trolley onder stroom staat.
Om de trolley te stoppen, drukt u nogmaals op de 'Aan/uit'-knop - het is niet nodig om de snelheid te verlagen.

DE EENHEID RECHT LATEN LOPEN

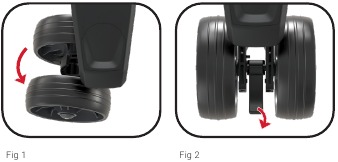

De uitlijning van het voorwiel aanpassen
Als uw trolley niet in een rechte lijn rijdt, zijn er een paar aanpassingen die kunnen worden gemaakt. Het probleem kan worden veroorzaakt door een aantal factoren, waaronder een iets losse tassteun of een ongelijkmatig gevulde tas. Het eerste wat u moet veranderen, is de uitlijning van het voorwiel:

1. Plaats de trolley op een vlakke, horizontale ondergrond en zorg ervoor dat u de afstandsbedieningsmodus gebruikt
2. Draai de voorwielen 180˚ om toegang te krijgen tot de snelontgrendelingshendel (afb. 1) en trek de snelontgrendelingshendel omlaag (afb. 2)

3. Er zijn twee kleine metalen draaiknoppen aan weerszijden van de behuizing die worden gebruikt om het wiel opnieuw uit te lijnen (afb. 3)

4. Als uw trolley naar rechts afwijkt, moet u de linker draaiknop met de klok mee draaien en de rechter draaiknop tegen de klok in
5. Als uw trolley naar links afwijkt, moet u de rechter draaiknop met de klok mee draaien en de linker draaiknop tegen de klok in
6. Duw de snelontgrendelingshendel terug omhoog totdat deze stevig op zijn plaats klikt (afb. 4)

7. Draai het wiel 180˚ terug zodat het onder de behuizing zit (afb. 5)


Deze procedure kan worden uitgevoerd totdat de trolley in een rechte lijn beweegt (mogelijk hoeft u slechts één draaiknop tegelijk aan te passen).

Deze instructies zijn gebaseerd op het feit dat u zich voor de trolley bevindt en naar het wiel kijkt terwijl het zich voor de behuizing bevindt.

MOTOR TRIMMEN

Als de trolley nu recht loopt in de afstandsbedieningsmodus, maar niet in de handmatige modus, moeten de motoren worden getrimd:

1. Plaats de trolley op een vlakke, horizontale ondergrond en zorg ervoor dat de trolley stilstaat (niet beweegt)
2. Houd de 'Aan/uit'-knop 4 seconden ingedrukt, het snelheidsdisplay toont "0"
3. Door aan de draaiknop met de klok mee of tegen de klok in te draaien, verandert het display en toont het 1 tot 9, door aan de draaiknop tegen de klok in te draaien, wordt de trolley naar links getrimd en door aan de draaiknop met de klok mee te draaien, wordt de trolley naar rechts getrimd
4. Zodra de vereiste trimhoeveelheid is geselecteerd, drukt u op de 'Aan/uit'-knop om terug te keren naar de normale werking
5. Controleer of de trolley nu in een rechte lijn loopt en herhaal stap 1 tot 4 als verdere aanpassing nodig is

Het wordt aanbevolen om geleidelijk te beginnen met trimmen (aanpassing 1 tot 3) en vervolgens te verhogen indien nodig.

Motor trimmen heeft alleen invloed op de richting van de trolley in de handmatige modus (niet-afstandsbediening). Het wordt ten zeerste aanbevolen om de uitlijning van het voorwiel aan te passen voordat u verdergaat met het trimmen van de motor.

ACCUMETER

De trolley bevat twee accumeters op het scherm die een indicatie geven van de accucapaciteit van de trolley (afb. 1a) en de handset (afb. 1b). Het aantal verlichte balken zal afnemen naarmate de capaciteit afneemt.
Een volledig opgeladen trolley-accu toont van links naar rechts - twee korte rode balken, twee middelgrote oranje balken en twee grotere groene balken.
De trolley is ontworpen om uw accu te beschermen tegen volledige ontlading. Mocht uw accucapaciteit te laag worden, dan schakelt de trolley de stroom naar de motor uit. Mocht dit gebeuren, laad dan uw lithiumaccu op voor verder gebruik.

ONLINE REGISTREREN
www.motocaddy.com/warranty

Motocaddy Ltd,
Units 15 - 18 Stansted Distribution Centre,
Start Hill, Great Hallingbury, Hertfordshire, CM22 7DG,
United Kingdom
+44 (0)1279 712 370
info@motocaddy.com
www.motocaddy.com

Referenties

• Motocaddy UK | Garantieregistratie
• Motocaddy UK | Elektrische golftrolleys | Duwtrolleys en golftassen

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Motocaddy M7 REMOTE Handleiding

Beschikbare talen
