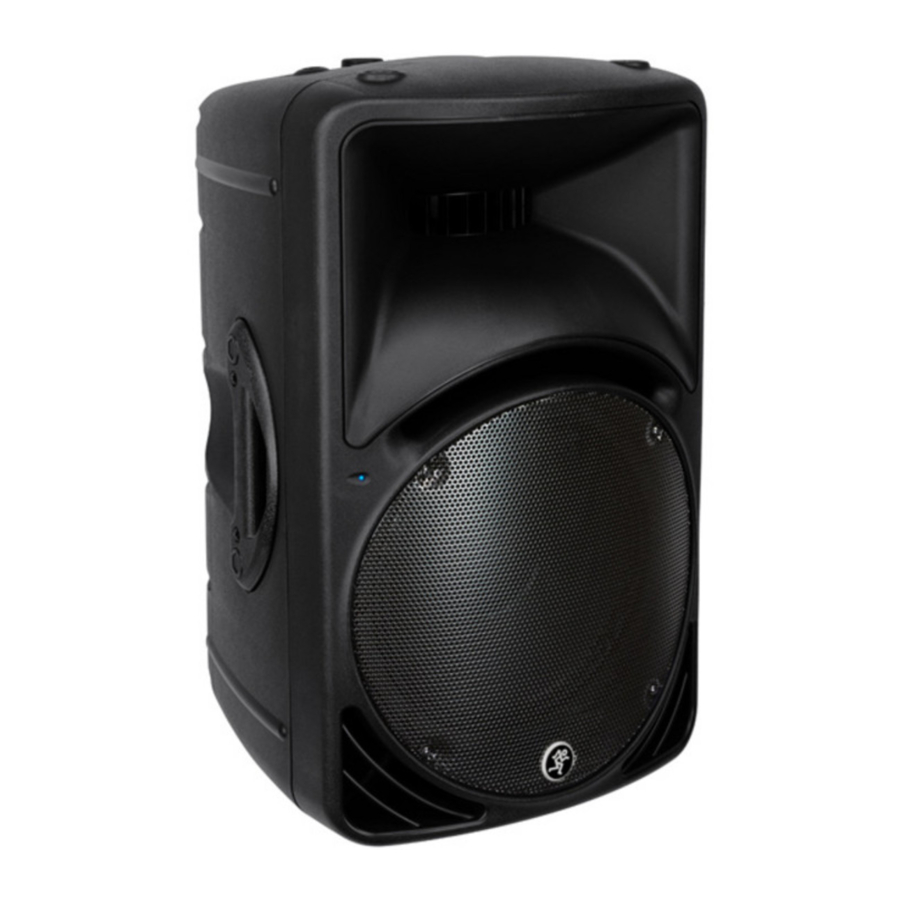

Mackie SRM450, SRM450V2 Servicemanual

INLEIDING

ONDERHOUD AAN DEZE APPARATUUR MAG ALLEEN WORDEN UITGEVOERD DOOR ERVAREN REPARATIETECHNICI

Deze handleiding bevat basis service-informatie. Het is essentieel dat u een exemplaar van de gebruikershandleiding hebt, aangezien deze de volledige bedieningsinstructies bevat.

TECHNISCHE SERVICE-ASSISTENTIE
Technische service-assistentie van Mackie Designs is beschikbaar van 8.00 tot 17.00 uur PST, van maandag tot en met vrijdag voor geautoriseerde Mackie-servicecentra, op 1-800-258-6883. Bel gerust met vragen en spreek met een zorgvuldig gekalibreerde technicus. Als er niemand beschikbaar is, laat dan een gedetailleerd bericht achter en een gekwalificeerde Mackoid zal u zo snel mogelijk terugbellen.

DISCLAIMER
De informatie in deze handleiding is eigendom van Mackie Designs, Inc. De volledige handleiding is beschermd onder auteursrecht en mag op geen enkele manier worden gereproduceerd zonder uitdrukkelijke schriftelijke toestemming van Mackie Designs, Inc.

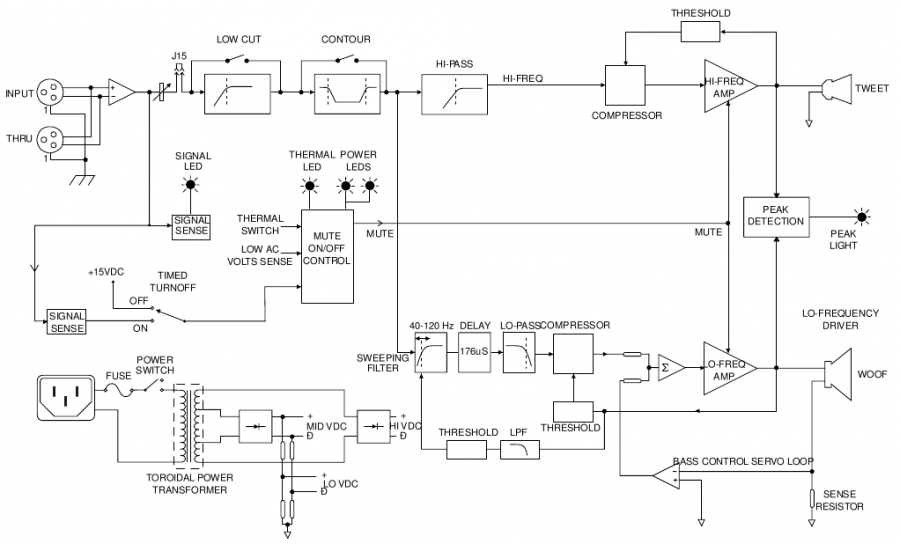

Blokschema

Specificaties

Laagfrequente transducer

Hoogfrequente driver en hoorn

Laagfrequente eindversterker

Hoogfrequente eindversterker

Systeem specificaties

Ingangsvermogen

Disclaimer
Aangezien we er altijd naar streven om onze producten te verbeteren door nieuwe en verbeterde materialen, componenten en fabricagemethoden te integreren, behouden we ons het recht voor om deze specificaties op elk moment zonder voorafgaande kennisgeving te wijzigen.

Overzicht

De SRM450 is een actieve tweeweg luidsprekersysteem dat extreem hoge geluidsdrukniveaus kan produceren.

De transducers

De SRM450 actieve monitoren zijn voorzien van een 12" high-power laagfrequente woofer en een 1,75" titanium membraan high-output precisie compressiedriver. Deze hoogfrequente driver is gemonteerd op een akoestisch niet-resonante exponentiële golfgeleider, die een brede, gecontroleerde spreiding en nauwkeurige reproductie van de kritieke hogere midden- en hoge frequenties biedt. Het resultaat is een ongelooflijk vloeiende off-axis respons waardoor iedereen in het publiek dezelfde audio met hoge resolutie kan ervaren, ongeacht waar ze zitten. Elke driver is speciaal ontworpen door onze ingenieurs voor optimale prestaties in de lichtgewicht, zeer sterke behuizing.

FR-serie eindversterkers

Om deze prachtige dingen van stroom te voorzien, bevat elke SRM450 twee van onze veelgeprezen FR-serie "Fast Recovery" eindversterkers. Ons exclusieve ontwerp maakt gebruik van lage negatieve feedback, maar zorgt er toch voor dat de versterkers een lage vervorming en stabiliteit behouden en snel herstellen wanneer ze in clipping worden gedreven. De versterkers bevatten de volgende kenmerken:

• De laagfrequente versterker produceert tot 540 watt piek (300 continu) voordat hij clipt.
• De hoogfrequente versterker produceert tot 150 watt piek (100 continu) voordat hij clipt.
• Elke versterker heeft zijn eigen compressorcircuit dat werkt wanneer het ingangssignaal groot genoeg is om clipping, vervorming en overmatige spreekspoelwarmte te veroorzaken. De compressor verlaagt het ingangssignaal automatisch tot een veilig niveau. De compressor in de laagfrequente versterker werkt onafhankelijk van die in de hoogfrequente versterker.
• De laagfrequente versterker maakt gebruik van een servoterugkoppelingslus die de stroom meet die in de woofer spoel vloeit. Dit regelt de laagfrequente respons en handhaaft een lage vervorming bij hoge uitgangsniveaus.
• De laagfrequente versterker heeft ook een veegfilter. Dit zal automatisch de lage afsnijfrequentie omhoog of omlaag verplaatsen, afhankelijk van het versterkervermogen. Als de versterker bijvoorbeeld onder het clippingniveau zit, is het laagfrequente afsnijpunt 55 Hz. Naarmate dit het clippingniveau nadert, verschuift dit soepel naar 120 Hz, waardoor meer vermogensreserves en minder vervorming ontstaan voordat het clippingniveau wordt bereikt. Dit gebeurt snel en continu, waardoor de versterker en de woofer worden beschermd en eventuele merkbare vervorming wordt verminderd.

Hoewel de versterkers deze beveiligingscircuits hebben, moet u er nog steeds voor zorgen dat het PEAK-lampje niet vaak of continu knippert. Als dit het geval is, zet dan uw mengpaneel faders of voorversterkerversterking lager, of zet de SRM450 LEVEL-bediening lager.

De Crossover

De ingebouwde elektronische crossover is een 24 dB/octaaf Linkwitz-Riley ontwerp. Hoewel duurder dan andere crossover-ontwerpen, zijn de voordelen van het Linkwitz-Riley ontwerp goed gedocumenteerd. Deze voordelen omvatten:

• Absoluut vlakke frequentierespons in de hele bandpass, zonder de karakteristieke rimpel nabij het crossover-punt die andere ontwerpen vertonen.
• De scherpe 24 dB per octaaf roll-off van de filters zorgt ervoor dat de transducers geen frequenties reproduceren buiten hun mogelijkheden.
• De akoestische som van de twee driverresponsen is eenheid bij de crossover-frequentie, wat resulteert in een perfecte vermogensrespons.
• Onze heldhaftige ingenieurs hebben zorgvuldig gewerkt om ervoor te zorgen dat de SRM450 ook een perfecte faserespons biedt. Deze toewijding heeft een fenomenale nauwkeurigheid opgeleverd, zelfs als u op 6 meter afstand staat.

De Behuizing

De SRM450-behuizing is ontworpen als de sterkste gegoten composietbehuizing ter wereld. Dit materiaal is zo sterk als beton en stijf genoeg om ongewenste trillingen in de behuizing te voorkomen. Het heeft ingebouwde vliegpunten voor het ophangen en een fitting aan de onderkant voor montage op een statief. Hoewel het een uitzonderlijke keuze is voor geïnstalleerde geluidssituaties, maken het lichte gewicht en de duurzame afwerking het ook ideaal voor gebruik in draagbare geluidssystemen. Het asymmetrische trapeziumvormige ontwerp van de behuizing maakt het gemakkelijk te gebruiken als vloermonitor voor podiummonitortoepassingen.

Veiligheidstest

U moet de volgende lektest uitvoeren voordat u het apparaat terugstuurt naar uw klant. Neem alle veiligheidsmaatregelen om uzelf te beschermen tijdens het uitvoeren van deze test.

1. Maak een kleine RC-belastingsschakeling zoals weergegeven in het onderstaande diagram en sluit de AC-voltmeter aan tussen de aarding van de AC-voedingsbron en elk blootliggend metaal op het te testen apparaat.
2. Sluit het te testen apparaat aan op een AC-voedingsbron met behulp van een aardingsliftadapter, waardoor de veiligheidsaarding van het apparaat los blijft. Schakel het apparaat in.
3. De meterstand moet minder dan 750 mVAC zijn (opmerking: dit is equivalent aan 0,5 mA lekstroom).
4. Draai de stekker om in het stopcontact zodat de fase en de nulleider worden omgewisseld. Controleer of de uitlezing nog steeds minder is dan 750 mVAC.
5. Als een van beide waarden hoger is dan 750 mVAC, moet u het apparaat onderzoeken en repareren voordat u het terugstuurt naar uw klant.

Bias-afstelling

De versterker-bias van elke SRM450 moet zorgvuldig worden afgesteld als volgt.

1. Plaats de SRM450 op zijn kant zodat de koellichaamvinnen horizontaal staan.
2. Sluit het netsnoer aan en schakel het in, zonder ingangssignaal. Zorg ervoor dat de TIMED TURNOFF (GETIMEDE UITSCHAKELING) schakelaar UIT staat.

3. Laat het een uur of langer zo staan om de temperatuur van het koellichaam te laten stijgen. U kunt muziek afspelen om het proces te versnellen. Als u een thermometer hebt, kan de bias-afstellingsprocedure het beste worden uitgevoerd wanneer de temperatuur van het koellichaam 45 tot 50 graden C is.
4. Schakel de SRM450 uit en verwijder het netsnoer.
5. Verwijder de complete versterker/koellichaam-assemblage uit de plastic luidsprekerbehuizing, maar laat alle draden aangesloten, inclusief de luidsprekerdraden. Ondersteun de versterker zodat deze veilig weer kan worden ingeschakeld.
6. Plaats het netsnoer terug en schakel de versterker in en wees voorzichtig om geen blootliggende onder spanning staande AC-componenten aan te raken.
7. Er wordt geen ingangssignaal toegepast.

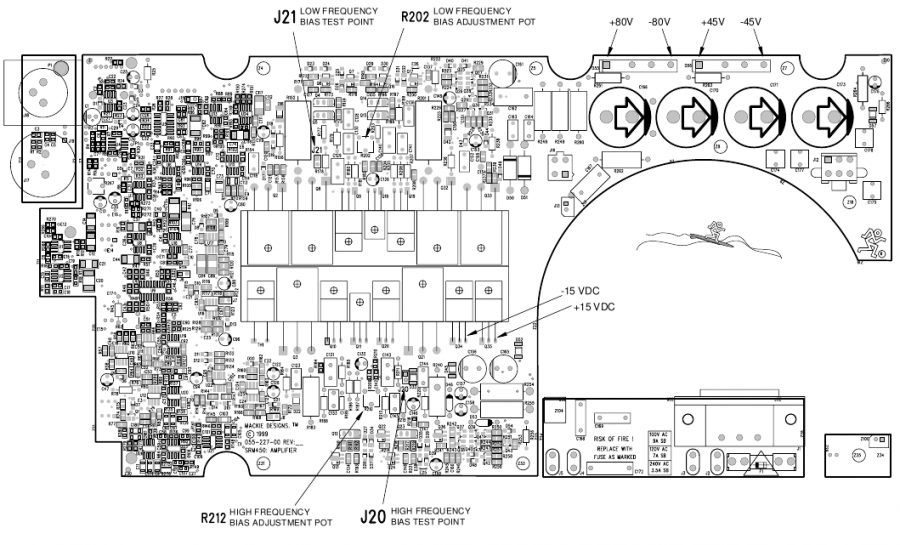

8. Bias-afstelling laagfrequente versterker: meet, terwijl het koellichaam nog warm is, de DC-spanning over de 2 pinnen van J21. Stel R202 af totdat een waarde van 4 mV tot 4,5 mV is bereikt. Zie blad 2 voor de locatie van J21 en R202.

   Wanneer u klaar bent met afstellen, zet u R202 vast met een kleine druppel verf, zoals nagellak.
9. Bias-afstelling hoogfrequente versterker:
   Meet de DC-spanning over de 2 pinnen van J20. Stel R212 af totdat een waarde van 4 mV tot 4,5 mV is bereikt.

   Zet R212 vast met een kleine druppel verf.

10. Dit voltooit de afstellingsprocedure. Monteer opnieuw en voer een volledige test uit.

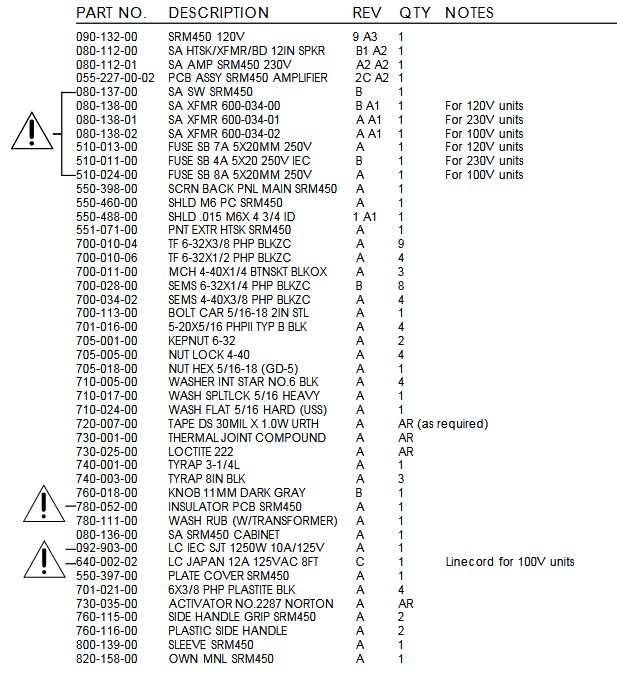

SRM-450 ONDERDELENLIJST

Handleiding voor onderdeelnummering
040- Kabels
055- Afgewerkte printplaat
100- Potmeters en weerstanden
200- Condensatoren
300- Halfgeleiders
400- Jacks/connectoren
500- Schakelaars
510- Zekeringen
550- Chassis metaalbewerking
600- Transformatoren
601- Spoelen
610- Draden en kabels
640- AC-snoeren
700- Hardware
760- Knoppen/Plastic
770- Ventilatoren
790- Diversen/Verpakking
800- Gedrukt materiaal
860- EPROM

Componenten die met dit symbool zijn aangeduid, mogen alleen worden vervangen door het gespecificeerde onderdeel. Dit is vereist om de productveiligheid te waarborgen.

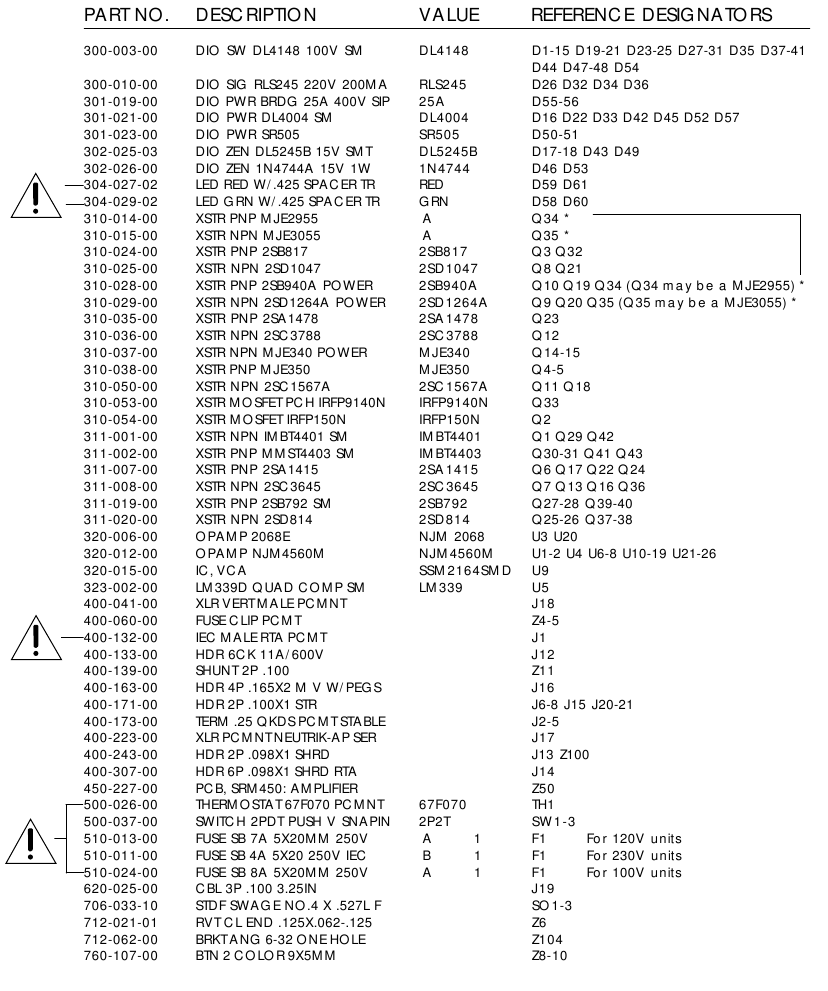

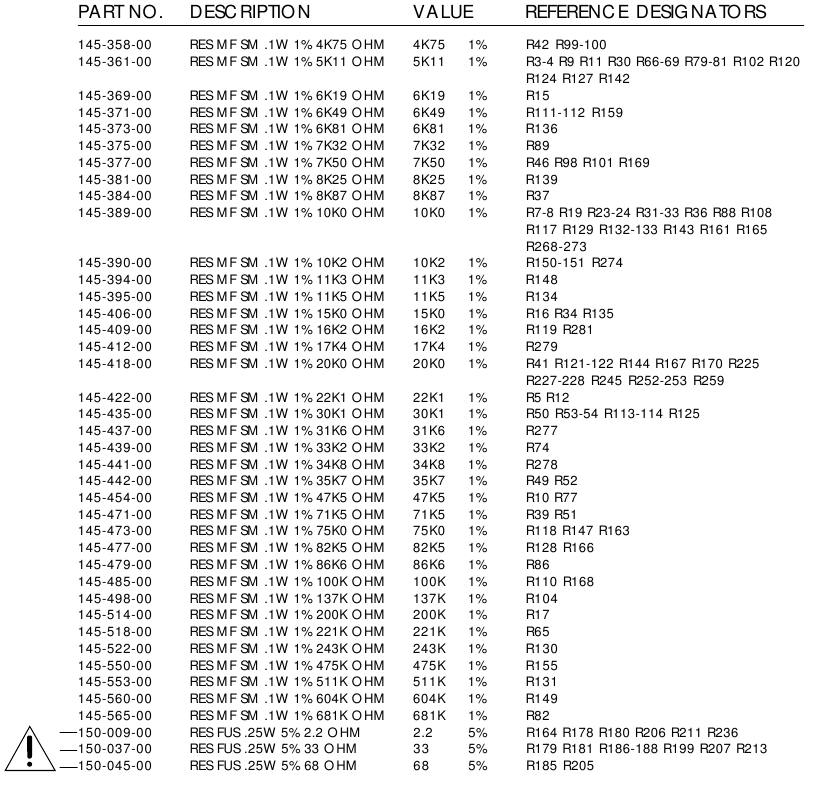

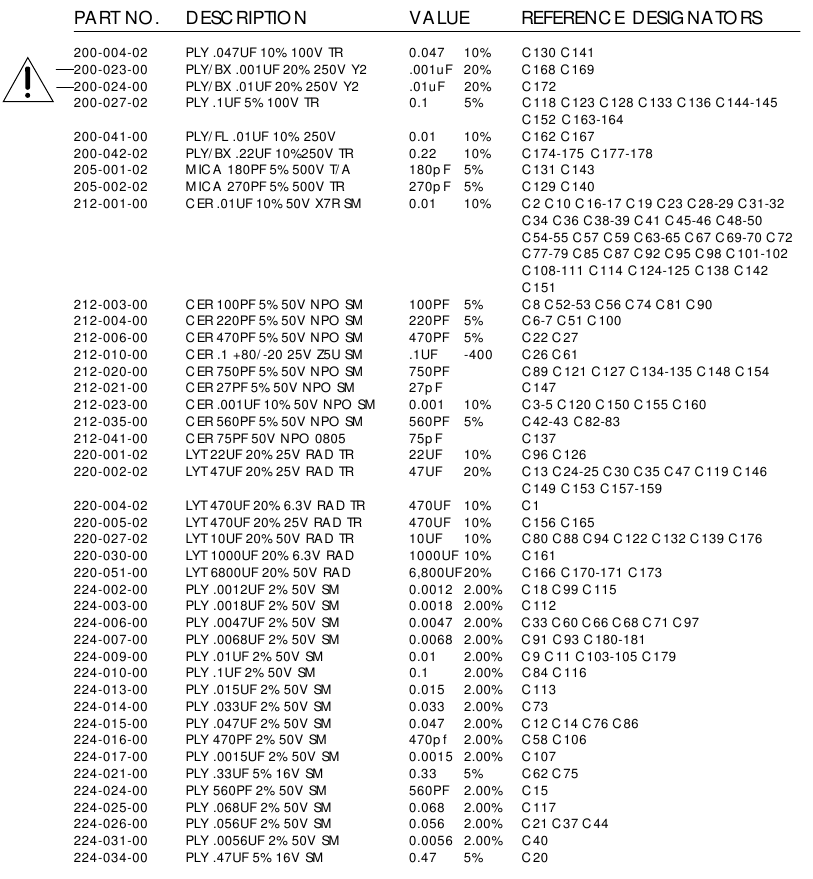

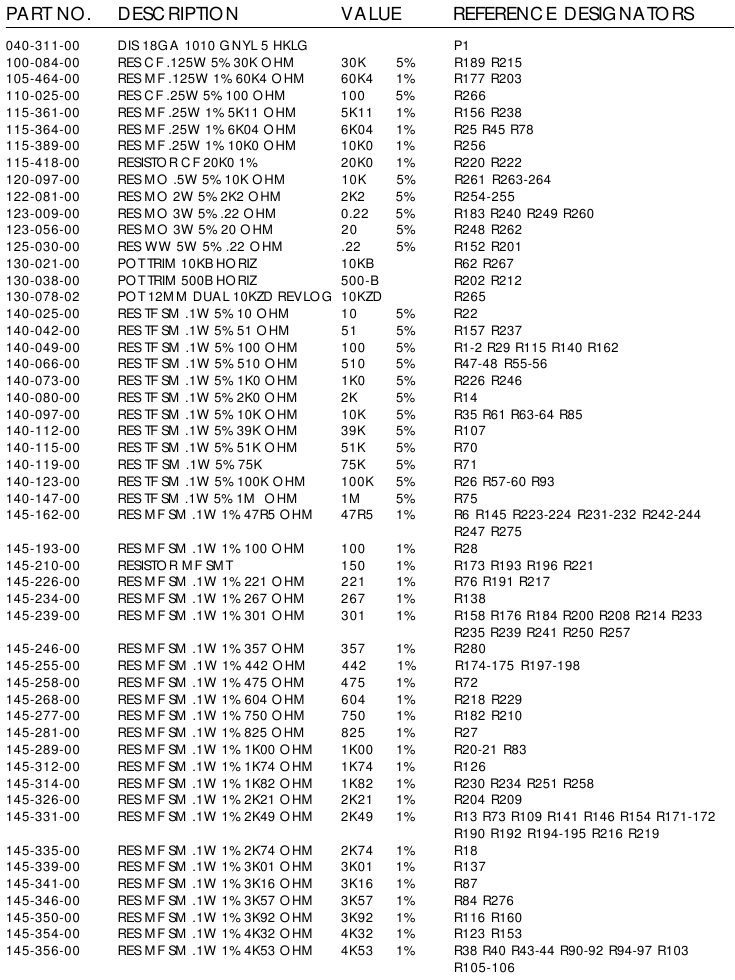

Hoofdonderdelenlijst 090-132-xx

Kastsubassemblage 080-136-00

055-227-00 Hoofd printplaat

Componenten die met dit symbool zijn aangeduid, mogen alleen worden vervangen door het gespecificeerde onderdeel. Dit is vereist om de productveiligheid te waarborgen.

SRM450 Instructies voor het herstellen van de paalmontage-insert

Let op: Deze instructies zijn bedoeld om te worden gebruikt in combinatie met de Mackie kit P/N 020-006-00 om SRM450's te repareren waarvan de paalmontage-insert al is gestript. De boutmontage van de paal (bout, gekartelde messing insert en uitlijningsbus) moet nog bij de unit zijn, aangezien de onderdelen worden gerecycled en ook worden gebruikt tijdens de herwerking.

1. Verwijder de gestripte boutmontage van de paal. Dit kan met de hand worden gedaan - een of twee scherpe rukken aan de bout moeten de montage los trekken.

   Boutmontage van de paal
2. Schroef de defecte gekartelde messing insert los van de bout en verwijder de zwarte metalen boutbus.

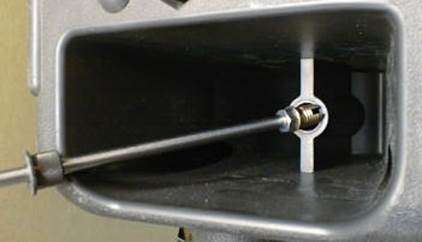

3. Schroef de metrische moer (M6x1.00) op het insert-installatiegereedschap totdat deze stopt.
4. Schroef de nieuwe vervangende messing insert met schroefdraad op het uiteinde van het installatiegereedschap totdat deze tegen de moer stopt.

   Vervangende insert
   (Mackie P/N 712-073-00)
5. Schuif de zwarte metalen bus naar beneden op het insert-gereedschap zodat deze zich achter de moer bevindt (de schouder op de bus moet van de moer af zijn) - dit wordt gebruikt om de nieuwe insert uit te lijnen tijdens de installatie.


   Montage van installatiegereedschap
   Insert-installatie
6. Plaats het gereedschap (insert eerst) in het gat voor de paalmontage.

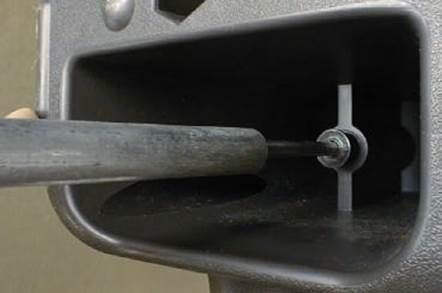

7. Tik met behulp van de kleine pijp voorzichtig de bus op zijn plaats zodat deze goed past. De bus hoeft slechts gedeeltelijk te worden geïnstalleerd (als richtlijn) omdat deze binnenkort wordt verwijderd. Verwijder de pijp.

   De bus met een pijp op zijn plaats tikken
8. Bevestig de boormachine of een soortgelijk apparaat aan het insert-gereedschap en draai de insert met de klok mee in de juiste positie. De insert stopt tegen de schouder wanneer deze zich op de juiste geïnstalleerde diepte bevindt.
   LET OP: Draai de insert NIET snel naar binnen! Als u dit doet, beschadigt u het plastic gat en vermindert u de effectiviteit van de reparatie. Draai de insert relatief langzaam naar binnen terwijl u druk naar beneden uitoefent. U zult voelen dat de nieuwe insert met schroefdraad (zelftappend) vastgrijpt, begint te snijden en vervolgens helemaal naar beneden komt zodra de schouder de onderkant van het gat raakt. Zodra u dit voelt, STOP! Forceer de insert NIET voorbij dit bodempunt, anders stript u de nieuwe schroefdraad.
9. Draai de boormachine om en draai het gereedschap eruit. Een snelle, scherpe draai zodra u begint het gereedschap eruit te draaien, breekt het gereedschap los van de insert. U hoeft het gereedschap niet langzaam te verwijderen zoals bij de installatie. De metalen bus trekt gemakkelijk mee met het installatiegereedschap.
10. Verwijder met behulp van een kleine platte schroevendraaier of een soortgelijk gereedschap de plastic chips uit de binnenkant van het gat voor de paalmontage aan de onderkant van de luidspreker. Als er perslucht beschikbaar is, blaast u de binnenkant van de nieuwe insert met schroefdraad schoon om eventuele plastic chips te verwijderen.

    Plastic bramen van insert-installatie
11. Haal het installatiegereedschap uit de boormachine en verwijder de metrische moer van het schroefdraad-uiteinde van het gereedschap.
12. Om de zwarte metalen bus opnieuw te installeren, schroeft u het installatiegereedschap een paar slagen terug in de insert en schuift u de bus terug naar beneden op het gereedschap - met de schouder van de insert omhoog. Tik de insert, opnieuw met behulp van het stuk pijp, permanent op zijn plaats totdat deze tegen de schouder aanloopt. Zorg ervoor dat u de bus recht terugplaatst.
13. Verwijder het insert-gereedschap en de pijp.
14. Plaats de originele bout voor de paalmontage terug. Er kan wat extra wrijving in de schroefdraad zitten. Dit komt doordat plastic bramen enigszins door de sleuven in de insert steken - deze wrijving zal afnemen naarmate de bout voor de paalmontage meer wordt gebruikt.

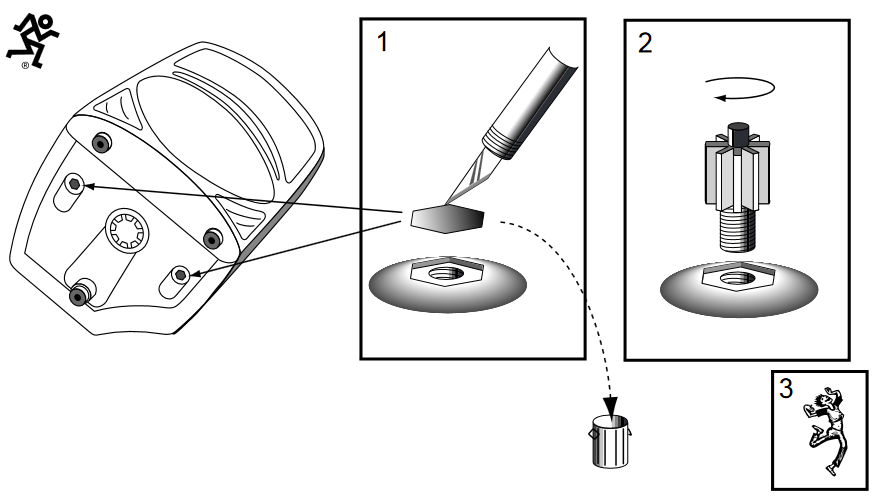

SRM450/C300 stabilisatievoeten

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Mackie SRM450, SRM450V2 Servicemanual

Beschikbare talen
