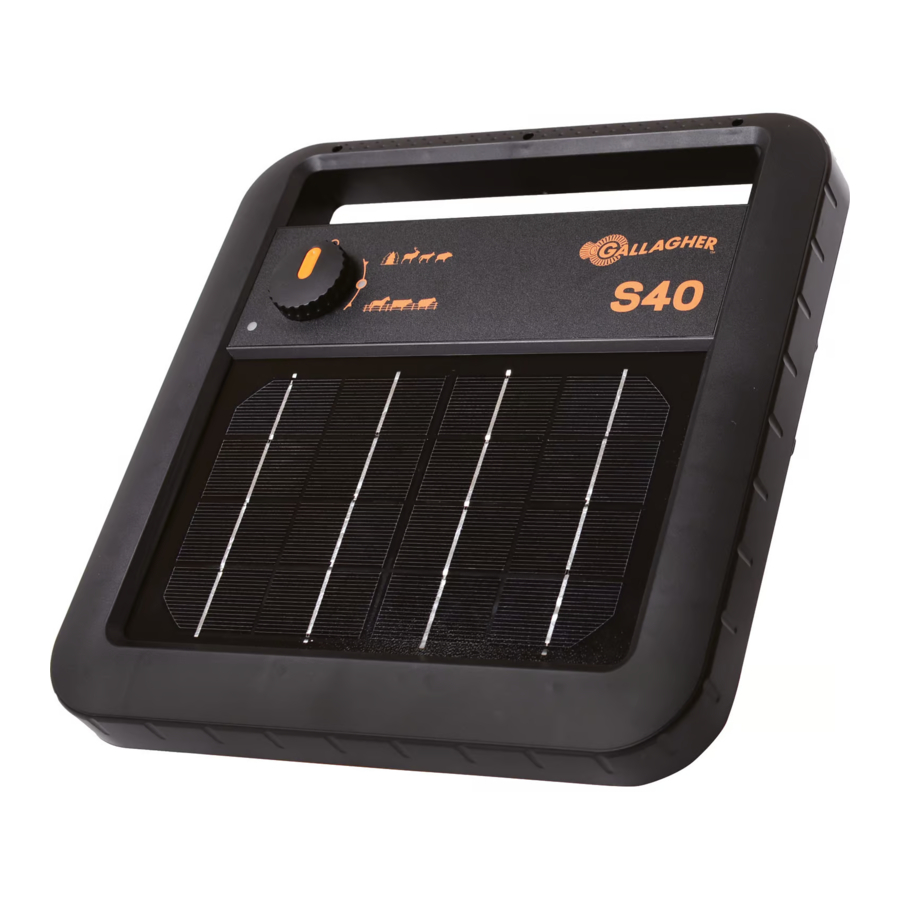

Gallagher S40, S40L handleiding

BELANGRIJKE INFORMATIE

Lees alle instructies

•

  Niet aansluiten op apparatuur die op het elektriciteitsnet werkt.
• Vermijd contact met het hoofd, de mond, de nek of de romp met het hek. Klim niet over, door of onder een elektrische afrastering met meerdere draden. Gebruik een poort of een speciaal ontworpen oversteekplaats.
• Raak NIET verstrikt in het hek. Vermijd elektrische afrasteringconstructies die waarschijnlijk leiden tot verstrikking van dieren of personen.
• Elektrische veehekken moeten zo worden geïnstalleerd en bediend dat ze geen elektrisch gevaar opleveren voor personen, dieren of hun omgeving.
• Het wordt aanbevolen dat in alle gebieden waar waarschijnlijk onbeheerde kinderen aanwezig zijn die zich niet bewust zijn van de gevaren van elektrische afrastering, een stroombegrenzend apparaat met een passende waarde en een weerstand van niet minder dan 500 ohm wordt aangesloten tussen de energizer en het elektrische hek in dit gebied.
• Het apparaat is niet bedoeld voor gebruik door jonge kinderen of zwakke personen zonder toezicht.
• Jonge kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• Plaats geen brandbare materialen in de buurt van het hek of de energizeraansluitingen. In gebieden met extreem brandgevaar de energizer loskoppelen.
• Laat onderhoud uitvoeren door een door Gallagher erkend servicecentrum.
• Raadpleeg uw plaatselijke gemeente voor specifieke voorschriften.
• Een elektrische afrastering voor dieren mag niet worden gevoed door twee afzonderlijke energizers of door onafhankelijke hekcircuits van dezelfde energizer.
• Voor twee afzonderlijke elektrische afrasteringen voor dieren, die elk afzonderlijk worden gevoed door een afzonderlijke energizer, moet de afstand tussen de draden van de twee elektrische afrasteringen voor dieren ten minste 2,5 m bedragen. Als deze opening moet worden gedicht, moet dit gebeuren door middel van elektrisch niet-geleidend materiaal of een geïsoleerde metalen barrière.
• Prikkeldraad of scheermesdraad mag niet onder stroom worden gezet door een energizer.
• Een niet-geëlektrificeerd hek met prikkeldraad of scheermesdraad kan worden gebruikt om een of meer uit elkaar geplaatste geëlektrificeerde draden van een elektrische afrastering te ondersteunen. De ondersteunende apparaten voor de geëlektrificeerde draden moeten zo zijn geconstrueerd dat deze draden zich op een minimale afstand van 150 mm van het verticale vlak van de niet-geëlektrificeerde draden bevinden. Het prikkeldraad en scheermesdraad moeten met regelmatige tussenpozen worden geaard.
• Volg de aanbevelingen van de fabrikant van de energizer met betrekking tot aarding.
• Installeer geen aardingssysteem voor uw elektrische afrastering binnen 10 m (33 voet) van een stroom-, telecommunicatie- of ander systeem.
• Met uitzondering van batterijgevoede energizers met een laag vermogen, moet de aardpen van de energizer ten minste 1 m (3 voet) de grond in gaan.
• Gebruik hoogspanningsaansluitkabel in gebouwen om effectief te isoleren van de geaarde structurele delen van het gebouw en waar de grond blootliggend gegalvaniseerd draad kan aantasten. Gebruik geen huishoudelijke elektriciteitskabel.
• Aansluitkabels die ondergronds worden aangelegd, moeten in een buis van isolerend materiaal worden aangelegd of er moet geïsoleerde hoogspanningsaansluitkabel worden gebruikt. Er moet op worden gelet dat de aansluitkabels niet worden beschadigd door de effecten van dierenhoeven of tractorwielen die in de grond zakken.
• Aansluitkabels mogen niet in dezelfde buis worden geïnstalleerd als de bedrading van de hoofdvoeding, communicatiekabels of datakabels.
• Aansluitkabels en elektrische afrasteringsdraden voor dieren mogen niet over bovengrondse stroom- of communicatielijnen lopen.
• Overgangen met bovengrondse elektriciteitsleidingen moeten zoveel mogelijk worden vermeden. Als een dergelijke overgang niet kan worden vermeden, moet deze onder de elektriciteitsleiding plaatsvinden en zo veel mogelijk in een rechte hoek erop.
• Als aansluitkabels en elektrische afrasteringsdraden voor dieren in de buurt van een bovengrondse elektriciteitsleiding worden geïnstalleerd, mogen de afstanden niet kleiner zijn dan die in de onderstaande tabel.

Minimale afstanden tot elektriciteitsleidingen voor elektrische afrasteringen voor dieren

• Als aansluitkabels en elektrische afrasteringsdraden voor dieren in de buurt van een bovengrondse elektriciteitsleiding worden geïnstalleerd, mag hun hoogte boven de grond niet meer dan 3 m bedragen
  Deze hoogte is van toepassing aan weerszijden van de orthogonale projectie van de buitenste geleiders van de elektriciteitsleiding op het grondoppervlak, over een afstand van:-
  • 2 m voor elektriciteitsleidingen die werken op een nominale spanning van niet meer dan 1.000 V;
  • 15 m voor elektriciteitsleidingen die werken op een nominale spanning van meer dan 1.000 V.
• Elektrische afrasteringen voor dieren die bedoeld zijn om vogels af te schrikken, huisdieren op te sluiten of dieren zoals koeien te trainen, hoeven alleen te worden gevoed door energizers met een laag vermogen om een bevredigende en veilige werking te verkrijgen.
• In elektrische afrasteringen voor dieren die bedoeld zijn om te voorkomen dat vogels op gebouwen gaan zitten, mag geen enkele elektrische afrasteringsdraad op een aardpen worden aangesloten. Op elk punt waar personen gemakkelijk toegang kunnen krijgen tot de geleiders, moet een waarschuwingsbord worden aangebracht.
• De hekbedrading moet op veilige afstand van telefoon- of telegraaflijnen of radioantennes worden geïnstalleerd.
• Waar een elektrische afrastering voor dieren een openbaar pad kruist, moet op dat punt een niet-geëlektrificeerde poort in de elektrische afrastering voor dieren worden opgenomen of moet een oversteekplaats door middel van overstapjes worden voorzien. Bij elke dergelijke oversteekplaats moeten de aangrenzende geëlektrificeerde draden waarschuwingsborden dragen.
• Elk deel van een elektrische afrastering voor dieren dat langs een openbare weg of pad is geïnstalleerd, moet met regelmatige tussenpozen worden geïdentificeerd met elektrische afrasteringwaarschuwingsborden (G6020) die stevig aan de hekpalen zijn bevestigd of stevig aan de hekdraden zijn geklemd.
• De afmeting van het waarschuwingsbord moet minimaal 100 mm x 200 mm zijn.
• De achtergrondkleur van beide zijden van het waarschuwingsbord moet geel zijn. Het opschrift op het bord moet zwart zijn en moet een van de volgende zijn:
  • de inhoud van "VOORZICHTIG: Elektrisch Hek" of,
  • het weergegeven symbool:

• Het opschrift moet onuitwisbaar zijn, op beide zijden van het waarschuwingsbord zijn aangebracht en een hoogte van minimaal 25 mm hebben.
• Zorg ervoor dat alle op het elektriciteitsnet aangesloten randapparatuur die is aangesloten op het elektrische afrasteringscircuit voor dieren een mate van isolatie tussen het afrasteringscircuit en het elektriciteitsnet biedt die gelijk is aan die van de energizer.
• Er moet bescherming tegen het weer worden geboden voor de randapparatuur, tenzij deze apparatuur door de fabrikant is gecertificeerd als geschikt voor gebruik buitenshuis en van een type is met een minimale beschermingsgraad IPX4.

Deze energizer voldoet aan de internationale veiligheidsvoorschriften en is vervaardigd volgens internationale normen. Gallagher behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties om de betrouwbaarheid, functie of het ontwerp te verbeteren. E & OE.

De auteur bedankt de Interna onal Electrotechnical Commission (IEC) voor de toestemming om informatie te reproduceren uit haar International Publica on 60335-2-76 ed.2.0 (2002). Al deze fragmenten zijn auteursrechtelijk beschermd door IEC, Genève, Zwitserland. Alle rechten voorbehouden. Meer informatie over de IEC is beschikbaar op www.iec.ch. IEC is niet verantwoordelijk voor de plaatsing en de context waarin de fragmenten en de inhoud door de auteur worden gereproduceerd, noch is IEC op enigerlei wijze verantwoordelijk voor de andere inhoud of de nauwkeurigheid daarvan.

Bewaar deze instructies.

AANSLUITMETHODEN

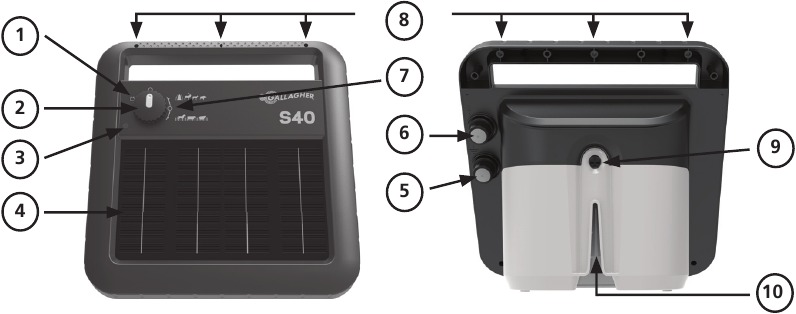

OVERZICHT

1	Batterij-indicator	Groene batterij OK
		Groen knipperend Batterij wordt opgeladen
		Rode batterij heeft onderhoud nodig. Zie Probleemoplossing
2	Aan/uit-schakelaar	Batterijcontrole UIT Stand ongediertebestrijding Stand veecontrole
3	Lichtsensor	Wordt door de schrikdraadapparaat gebruikt om te bepalen of het dag of nacht is
4	Zonnepaneel	Houd schoon, zodat de batterij door de zon wordt opgeladen
5	Aardingsklem	Wordt aangesloten op aard-/grondpen
6	Draadklem	Wordt aangesloten op draad
7	Spanningsindicator	Groene puls	Draadspanning is OK
		Rode puls	Draadspanning is laag. Zie Probleemoplossing
8	Bevestigingsgaten
9	Toegang tot batterij	Schroef losdraaien om toegang te krijgen tot de batterij (batterij moet worden aangesloten voor het eerste gebruik)
10	Stalen paalmontage	Maakt montage van 360 o op T-paal, Y-paal of vergelijkbaar mogelijk

INSTALLATIE-INSTRUCTIES

1. Open de schrikdraadapparaat

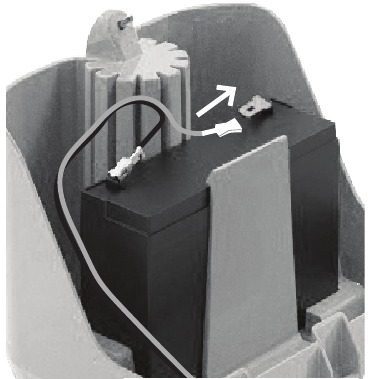

2. Sluit de batterij aan

3. Sluit deksel en draai de schroef vast

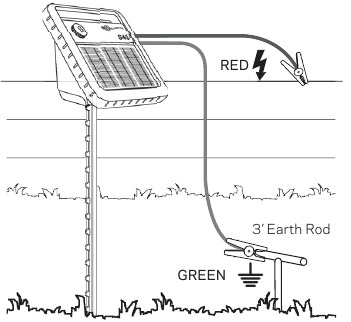

4. Installeer schrikdraadapparaat
   Het zonnepaneel moet naar de evenaar gericht zijn. d.w.z. op het noordelijk halfrond is het paneel naar het zuiden gericht, op het zuidelijk halfrond is het paneel naar het noorden gericht. Vermijd plaatsing in een schaduwrijke omgeving.

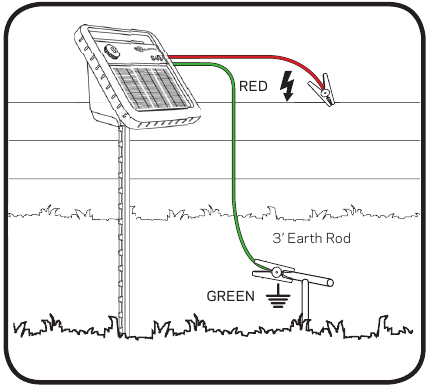

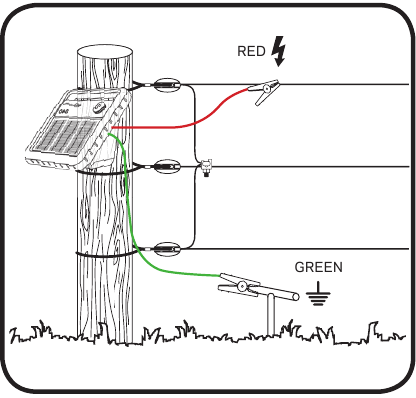

5. Sluit kabels aan
   1. Sluit de groene klem aan op de aardpen, ten minste 2 (60 cm) in de grond.
   2. Sluit de rode klem aan op de draad.

6. Schrikdraadapparaat inschakelen


UW SCHRIKDRAADAPPARAAT BEGRIJPEN

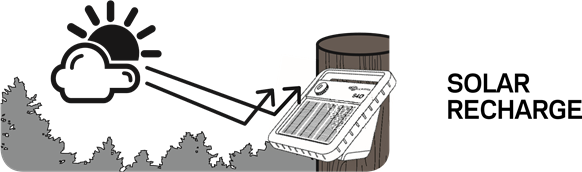

De Gallagher Smart Solar schrikdraadapparaten hebben werkingsmodi die het meest geschikt zijn voor het beheersen van bepaalde diersoorten.

Let op:
In langdurige perioden van weinig zonlicht zal de schrikdraadapparaat de batterij beschermen door het stroomverbruik te verminderen. Dit gebeurt door de pulsenergie te verminderen of het interval tussen de pulsen te vergroten.

TIPS & PROBLEEMOPLOSSING

• Installeer de schrikdraadapparaat waar het veel zonlicht kan krijgen.
• Houd het zonnepaneel schoon - gebruik periodiek een zachte doek met water en een mild schoonmaakmiddel.
• Test de spanning op de draad met behulp van een Gallagher Fence Volt Meter (G50301).

BELANGRIJKE BATTERIJ-INFORMATIE

PRODUCTSPECIFICATIES

Batterij 6 V 10 Ah gesloten loodzuur (2M1872)
Stroomverbruik 60 mA
Opgeslagen energie 0.4 J
Uitgangsenergie 0.29 J
Uitgangsspanning (onbelast) 7.8 kV
