JBL PROFLORA CO2 Handleiding

Gebruiksaanwijzing

Lees de gebruiksaanwijzing zorgvuldig door, vooral de veiligheidsvoorschriften. Het niet naleven van deze gebruiksaanwijzing kan leiden tot ernstig letsel of schade aan het product.

Belangrijke opmerking vooraf (alleen JBL PROFLORA CO2 PROFESSIONAL U-, M- of V SET)

Vergeet niet een nieuwe JBL PROFLORA CO2 pH SENSOR SET te kopen!
Om u de hoogste betrouwbaarheid te garanderen bij het gebruik van de JBL PROFLORA CO₂ CONTROL die in de bovenstaande systemen is opgenomen, worden de systemen zonder pH-sensor verkocht. Zorg er bij de aankoop van het apparaat voor dat u ook een nieuwe pH SENSOR SET aanschaft. Uw speciaalzaak heeft er een voor u op voorraad.

Hartelijk gefeliciteerd met de aankoop van dit ultramoderne JBL PROFLORA CO₂-systeem van SYSTEM U- M- of V. Zowel met wegwerp- als hervulbare CO₂-cilinders garandeert de nauwkeurige en eenvoudig te gebruiken technologie een gemakkelijke en veilige toevoer van CO₂ naar uw aquarium. Dit geeft u in bijna geen tijd prachtige en levendige aquariumplanten.

Onderscheid tussen de systemen en sets:
SYSTEM BIO: CO₂-gas wordt geproduceerd door biologische fermentatieprocessen.
SYSTEM M: Herbruikbare CO₂-cilinders met schroefdraad W21,8 x 1/14" zijn hervulbaar.
SYSTEM U: Wegwerp CO₂-cilinders met schroefdraad M10x1 zijn niet hervulbaar.
SYSTEM V: VARIO-sets bevatten geen CO₂-cilinders. Ze kunnen echter wel worden gebruikt met M- en U CO₂-cilinders.

Speciale kenmerken van de SYSTEM V:
JBL PROFLORA CO₂-bemestingssystemen van SYSTEM V verschillen in hun ontwerp doordat er geen CO₂-cilinders worden meegeleverd. Alle beschrijvingen voor SYSTEM M gelden ook voor SYSTEM V.

Beoogd gebruik:
Het product is uitsluitend bedoeld voor gebruik in een aquarium. Het product is uitsluitend bedoeld voor gebruik binnenshuis. Het is uitsluitend bedoeld voor privégebruik en is niet geschikt voor commercieel gebruik.
Gebruik het product alleen zoals beschreven in deze handleiding. Elk ander gebruik wordt als ongepast beschouwd en kan leiden tot materiële schade of persoonlijk letsel. Het product is geen kinderspeelgoed.

Speciale kenmerken

Professionele waterverzorging:

• Prachtige en levendige aquariumplanten.
• Actieve algenpreventie en gezonde vissen.
• Voor zowel snel- als langzaam groeiende planten.

Economisch:

• CO₂-reactoren/diffusers van de JBL PROFLORA CO₂ TAIFUN-reeks met maximale diffusiesnelheid van CO2 in water.
• Nauwkeurige dosering met behulp van een zeer nauwkeurige fijnnaaldklep op de drukregelaar.
• CO2-besparing door nachtelijke uitschakeling met magneetventiel.JBL PROFLORA CO₂ PROFESSIONAL SET alleen:
• Digitale meet- en regeltechnologie JBL PROFLORA CO₂ CONTROL regelt de pH-waarde en de CO₂-toevoer betrouwbaar en volledig automatisch.

Handig:

• Eenvoudig te monteren.
• Beste bewaking met bellenteller JBL PROFLORA CO₂ TAIFUN COUNT SAFE met geïntegreerde terugstroombeveiliging.
• Hervulbare herbruikbare CO₂-cilinder JBL PROFLORA CO2 CYLINDER 500 M (SYSTEM M).
• Handige wegwerp CO₂-cilinder JBL PROFLORA CO₂ CYLINDER 500 U (SYSTEM U). JBL PROFLORA CO₂ BASIC SET alleen:
• Elegante glazen diffuser met keramisch membraan JBL PROFLORA CO₂ TAIFUN GLASS. Vanaf JBL PROFLORA CO₂ ADVANCED SET:
• Drukregelaar met manometers voor werk- en restdrukweergave.
• Uitbreidbare reactor JBL PROFLORA CO2 TAIFUN SPIRAL. JBL PROFLORA CO₂ PROFESSIONAL SET alleen:
• CO₂/pH-regeling JBL PROFLORA CO₂ CONTROL met touchscreen en meertalige gebruikersbegeleiding.

Veilig:

• Geteste hervulbare CO₂-cilinders JBL PROFLORA CO₂ CYLINDER 500 M met overdrukbeveiliging en veilige wandmontage (SYSTEM M).
• Geteste wegwerp CO₂-cilinders JBL PROFLORA CO₂ CYLINDER 500 U, vrijstaand (SYSTEM U).
• Met drukreduceerventiel op de drukregelaar.
• Bellenteller JBL PROFLORA CO₂ TAIFUN COUNT SAFE met geïntegreerde terugslagklep ter bescherming van de drukregelaar tegen terugstromend water.
• Met slangschroefverbindingen om te voorkomen dat de slang losraakt.

JBL PROFLORA CO₂ ADVANCED SET en JBL PROFLORA CO₂ PROFESSIONAL SET alleen:

• Voorgemonteerd magneetventiel JBL PROFLORA CO₂ VALVE dat werkt met 12 V veiligheidsextralaagspanning.

JBL PROFLORA CO₂ PROFESSIONAL SET alleen:

• CO₂/pH-regeling JBL PROFLORA CO2 CONTROL die werkt met 12 V veiligheidsextralaagspanning.

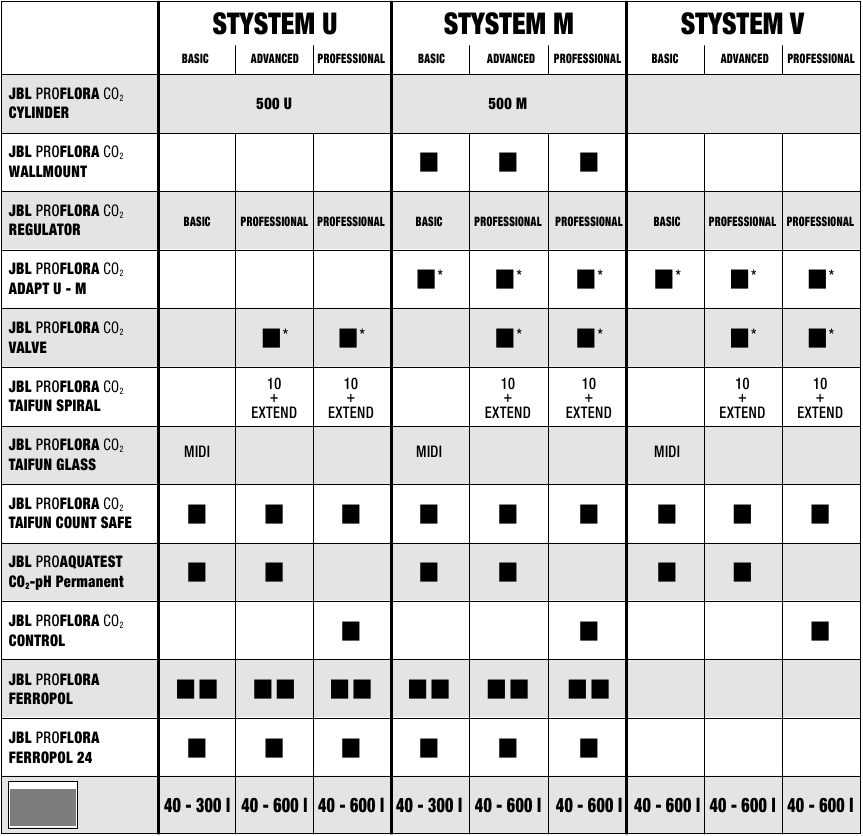

Overzicht van de verschillende uitvoeringen

* voorgemonteerd

Onderdelen en beschrijving

CO2-cilinders onder druk

Versie:

1. JBL PROFLORA CO₂ CYLINDER 500 U
   CO₂-cilinders onder druk voor eenmalig gebruik, gevuld met 500 g CO₂ (SYSTEEM U)

2. JBL PROFLORA CO2 CYLINDER 500 M
   Hervulbare CO₂-cilinders onder druk met standaard, gevuld met 500 g CO₂ (SYSTEEM M)

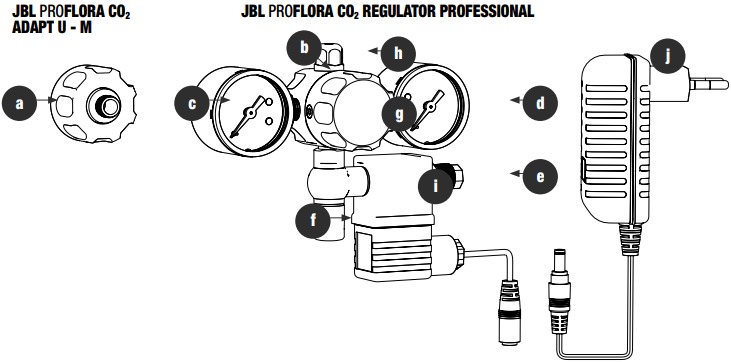

Drukregelaar

REGULATOR PROFESSIONAL

Versie:

1. JBL PROFLORA CO2 REGULATOR PROFESSIONAL (SYSTEM M)
2. JBL PROFLORA CO2 REGULATOR PROFESSIONAL (SYSTEM U)

Onderdelen:

1. Aansluitadapter (JBL PROFLORA CO₂ ADAPT U - M) voor hervulbare CO₂-cilinders onder druk W21.8 x 1/14Ø (alleen voor versie 1).
2. Aansluitschroefdraad voor CO₂-cilinders onder druk voor eenmalig gebruik: M10 x 1 (SYSTEEM U).
3. Drukmeter (weergave) voor cilinderafdruk.
4. Drukmeter (weergave) voor werkdruk.
5. Aansluiting (schroefverbinding) voor CO₂-slang 4 / 6 mm.
6. Naaldventiel voor CO₂-hoeveelheid.
7. Verstelknop voor werkdruk.
8. Opening van de overdrukventiel.
9. Ventielbehuizing.
10. Voedingseenheid 12 V DC.

Beschrijving:
State-of-the-art drukregelaar die gebruikt kan worden voor zowel hervulbare als CO2-cilinders onder druk voor eenmalig gebruik:
De JBL PROFLORA CO₂ REGULATOR PROFESSIONAL (SYSTEM M) drukregelaar (versie 1) kan worden omgebouwd tot CO₂-cilinders onder druk voor eenmalig gebruik door simpelweg de JBL PROFLORA CO2 ADAPT U - M schroefdraadadapter (onderdeel a.) los te schroeven.
De JBL PROFLORA CO₂ REGULATOR PROFESSIONAL (SYSTEM U) drukregelaar (versie 2) kan worden omgebouwd tot hervulbare CO₂-cilinders onder druk door de adapter JBL PROFLORA CO2 ADAPT U - M (onderdeel a.) aan te schaffen.
De cilinderaansluitmoer van de drukregelaar is ontworpen als een gekartelde moer die alleen met de hand licht aangedraaid hoeft te worden, zonder het gebruik van gereedschap. Het gebruik van gereedschap kan leiden tot schade.
De druk in de CO2-cilinder onder druk en de werkdruk kunnen gemakkelijk worden afgelezen op twee afzonderlijke manometers. De werkdruk kan worden ingesteld op 1,2 bar. Een veiligheidsventiel zorgt voor veiligheid in geval van onbedoelde overdruk veroorzaakt door het vrijkomen van de CO₂ in de omgeving.
Voorgemonteerd en geruisloos 12 V magneetventiel (onderdeel i.) van de hoogste kwaliteit. Stroomverbruik van slechts 2 W, geoptimaliseerd voor gebruik met CO₂-bemestingssystemen, bespaart elektriciteit. Een elektronische 12 V voedingseenheid maakt gebruik op alle gangbare netspanningen wereldwijd mogelijk.

REGULATOR BASIC

Versie:

1. JBL PROFLORA CO2 REGULATOR BASIC (SYSTEM M)
2. JBL PROFLORA CO2 REGULATOR BASIC (SYSTEM U)

Onderdelen:

2. Aansluitadapter (JBL PROFLORA CO2 ADAPT U - M) voor hervulbare CO₂-cilinders onder druk W21.8 x 1/14Ø (alleen voor versie 1).
3. Aansluitschroefdraad voor CO₂-cilinders onder druk voor eenmalig gebruik: M10 x 1 (SYSTEEM U).
4. Aansluiting (schroefverbinding) voor CO₂-slang 4 / 6 mm.
5. Naaldventiel voor CO₂-hoeveelheid.

Beschrijving:
Met deze drukregelaar is JBL erin geslaagd een goedkope, maar toch hoogwaardige drukregelkoppeling te creëren voor hervulbare en voor CO2-cilinders onder druk voor eenmalig gebruik. De twee manometers zijn opzettelijk weggelaten om de kosten van de drukregelaar laag te houden.
Een ombouw naar CO2-cilinders onder druk voor eenmalig gebruik of hervulbare CO2-cilinders onder druk is hier ook mogelijk door de JBL PROFLORA CO2 ADAPT U - M schroefdraadadapter (onderdeel a.) aan te schaffen of te verwijderen.
Alle drukregelaars zijn uitgerust met een soepel lopende en zeer nauwkeurige stelschroef (naaldventiel) waarmee u de benodigde CO2-hoeveelheid gemakkelijk en nauwkeurig kunt instellen.

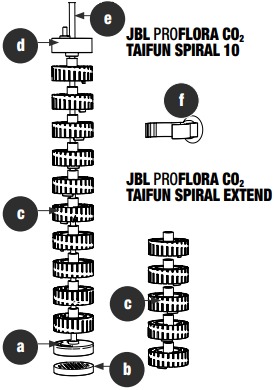

CO2-reactor

Versie:

1. JBL PROFLORA CO₂ TAIFUN SPIRAL TAIFUN SPIRAL 10
2. JBL PROFLORA CO₂ TAIFUN SPIRAL TAIFUN SPIRAL EXTEND

Onderdelen JBL PROFLORA CO₂ TAIFUN SPIRAL 10:

1. Onderste deel met schroefverbinding.
2. Deksel voor het onderste deel (om te voorkomen dat slakken binnendringen).
3. 10x spiraalmodules.
4. Opvangkap om CO₂-verlies te voorkomen.
5. CO₂-slang JBL PROFLORA CO2 TAIFUN TUBE BLACK.
6. 3x Bevestigingsclip met zuignap.

Onderdelen JBL PROFLORA CO₂ TAIFUN SPIRAL EXTEND:

6. 5x spiraalmodules

6. 1x Bevestigingsclip met zuignap.

Beschrijving:
CO₂-reactor die naar behoefte kan worden uitgebreid met een maximale diffusiesnelheid van CO₂ in water.
Het modulaire ontwerp van de JBL PROFLORA CO₂ TAIFUN SPIRAL reactor maakt het mogelijk de reactor aan te passen voor een optimaal CO₂-gebruik in vrijwel elke aquariumgrootte. De basisversie met 10 modules levert de optimale CO₂-hoeveelheden voor aquaria tot 400 l. Een uitbreiding JBL PROFLORA CO₂ TAIFUN SPIRAL EXTEND met vijf modules vergroot het bereik met 200 l. Het unieke ontwerp van het spiraalkanaal waardoor de CO₂-bellen omhoog stijgen, met ventilatiesleuven aan de zijkanten, zorgt voor de volledige diffusie van de CO₂ in het omringende water zonder dat een extra waterpomp nodig is om turbulentie te creëren. De transparantie van de reactor maakt het mogelijk de opstijgende bellen van dichtbij te observeren.

CO2-diffuser

JBL PROFLORA CO2 TAIFUN GLASS MIDI (alleen JBL PROFLORA CO₂ BASIC SET)

Beschrijving:
Elegante glazen diffuser met keramisch membraan. Het keramische membraan zorgt voor extra fijne CO2-bellen, waardoor de CO2 perfect in het water diffundeert. De reactor is ideaal voor het leveren van CO2 aan aquaria tot 300 l en kan niet worden uitgebreid.

CO2-slang

JBL PROFLORA CO2 TAIFUN TUBE BLACK

Beschrijving:
3 m speciale slang, ondoordringbaar voor CO₂, voor een verliesvrije toevoer van CO₂ naar het aquarium.

Bellenteller met geïntegreerde terugslagklep

JBL PROFLORA CO2 TAIFUN COUNT SAFE met geïntegreerde terugslagklep

Beschrijving:
Bellenteller met geïntegreerde terugslagklep voor een gemakkelijke controle van de CO₂-hoeveelheid.
Met de bellenteller JBL PROFLORA CO2 TAIFUN COUNT SAFE kan de CO₂-hoeveelheid gemakkelijk worden gecontroleerd. Een geïntegreerde terugslagklep biedt extra bescherming tegen terugstromend water. De installatie van een afzonderlijke terugstroombeveiliging is niet nodig. Slangaansluitingen op de in- en uitlaat zorgen voor veiligheid. De meegeleverde schroeven kunnen ook worden gebruikt voor bevestiging op ruwere meubeloppervlakken.
Opmerking over de functie van de geïntegreerde terugstroombeveiliging: Een ingebouwde afdichting is „voorgespannen" door een veer en voorkomt zo dat water dure magneetventielen, drukregelaars en CO₂-cilinders onder druk binnendringt. CO₂ heeft een zeer sterke diffusiekracht die, in het geval van „normale" terugslagkleppen zonder veer, het water uit het aquarium door de klep en in de CO₂-cilinders onder druk zou trekken.

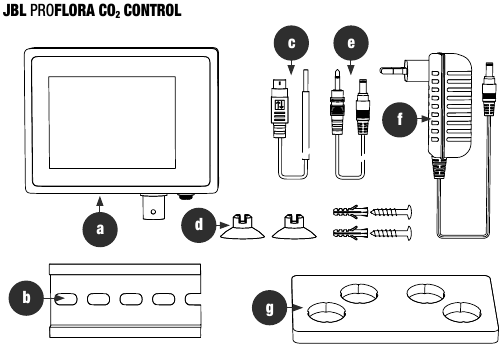

pH-REGELING

JBL PROFLORA CO₂ CONTROL (alleen JBL PROFLORA CO2 PROFESSIONAL SET)

Onderdelen:

1. JBL PROFLORA CO ₂ CONTROL meet- en weergaveapparaat
2. Wandmontage met schroeven
3. Temperatuursensor
4. 2x zuignappen voor temperatuursensor
5. Aansluitkabel op magneetventiel
6. Voeding 12V DC
7. Tray voor kalibratiecuvetten

Beschrijving:
De nieuwste digitale meet- en regeltechnologie meet de pH-waarde en temperatuur en regelt de pH-waarde en toevoer van CO₂ betrouwbaar en volledig automatisch via een extern magneetventiel. Dit zorgt voor mooie en weelderige aquariumplanten en gezonde vissen. De JBL PROFLORA CO₂ CONTROL pH-regelaar heeft een modern kleurentouchdisplay en een hele reeks handige functies die nog nooit eerder in apparatuur van deze klasse zijn opgenomen. Een meertalig menu leidt u eenvoudig en veilig door alle functies. De complete apparatuur werkt op laagspanning (12V), wat de hoogst mogelijke veiligheid biedt.

(Voor meer details verwijzen wij u naar de afzonderlijk bij dit apparaat bijgevoegde gebruiksaanwijzing).

JBL PROAQUATEST CO2-pH Permanent

(JBL PROFLORA CO₂ BASIC SET en JBL PROFLORA CO₂ ADVANCED SET)
Beschrijving: CO₂ permanente test om de juiste CO₂/pH-waarde van het water te controleren.

JBL Ferropol basisbemesting

Beschrijving: Bemesting voor waterplanten

JBL Ferropol 24 dagelijkse bemesting

Beschrijving: Dagelijkse bemesting voor waterplanten.

Inbussleutel 6 mm

Beschrijving: Inbussleutel voor het monteren of demonteren van de schroefdraadadapter JBL PROFLORA CO₂ ADAPT U - M.

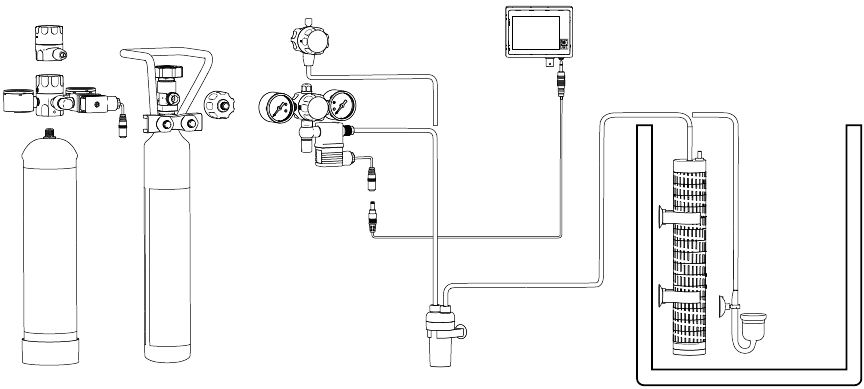

Installatieschema

De volgende afbeelding toont een schematisch overzicht van de installatie. Omwille van de duidelijkheid hebben we ons beperkt tot het weergeven van de CO₂-voerende onderdelen. Sensoren en voedingslijnen worden niet weergegeven. Alleen de verbindingskabel van de CO₂ CONTROL naar de magneetventiel wordt weergegeven.

Stapsgewijze installatie

De CO2-reactor of CO2-diffuser monteren

JBL PROFLORA CO₂ BASIC SET:
Spoel de JBL PROFLORA CO₂ TAIFUN GLASS MIDI CO₂-diffuser (zie "CO2-diffuser") af met lauw kraanwater en verbind deze met de CO₂-slang (zie "CO2-slang").
Plaats de diffuser op een plek waar een lichte waterbeweging is, zo dicht mogelijk bij de bodem van het aquarium.

JBL PROFLORA CO₂ ADVANCED SET en JBL PROFLORA CO₂ PROFESSIONAL SET:
Bevestig eerst de JBL PROFLORA CO₂ TAIFUN SPIRAL EXTEND verlengstukken, afhankelijk van de hoogte van het aquarium, aan de JBL PROFLORA CO₂ TAIFUN SPIRAL CO₂-reactor (zie "CO2-reactor").
Spoel de reactor af met lauw kraanwater en plaats hem verticaal in het aquarium op een plek met lichte waterbeweging. De bovenrand moet ca. 2 cm onder de waterspiegel liggen. Voorkom zoveel mogelijk dat planten of decoratieve objecten de sleuven van de afzonderlijke modules blokkeren.

De CO2-permanenttest installeren

JBL PROFLORA CO₂ BASIC SET en JBL PROFLORA CO₂ ADVANCED SET:
Installeer de CO₂-permanenttest (zie "JBL PROAQUATEST CO2-pH Permanent") in het aquarium volgens de bijgevoegde instructies.

De bellenteller installeren

Kies een geschikte plaats die u gemakkelijk kunt observeren en installeer daar de bellenteller (zie "Bellenteller met geïntegreerde terugslagklep"). De bellenteller kan worden bevestigd met zuignappen (bijv. aan de buitenkant van het aquarium) of aan een wand- of meubeloppervlak met de bijgevoegde schroeven. Knip de CO₂-slang (zie "CO2-slang") dienovereenkomstig af en bevestig de vrije uiteinden aan de slangaansluitingen van de bellenteller. Zorg ervoor dat u de toevoerslang aansluit op de aansluiting met de lange buis in de bellenteller. Schroef het deksel van de bellenteller los. Vul hem voor ongeveer 2/3 met water en sluit hem weer. Als de terugslagklep (terugslagventiel) tijdens het losschroeven is gedemonteerd, zorg er dan voor dat u alle onderdelen correct weer in elkaar zet (zie de tekening op de afzonderlijke verpakking van de bellenteller).

Opmerking: Voor installaties zonder bellenteller is het noodzakelijk om een afzonderlijke terugslagklep te installeren, die niet in de set is inbegrepen.

JBL PROFLORA CO₂ PROFESSIONAL SET:
Kies een droge en gemakkelijk toegankelijke locatie voor de installatie bij het monteren van de pH-regelaar (zie "pH-regelaar"). Sluit het magneetventiel van de drukregelaar ("Regelaar Professional") aan op de aansluiting „ventiel" van de pH-regelaar (zie "pH-regelaar") met behulp van de bijgevoegde ventielaansluitkabel. De stopcontacten op de pH-regelaar en de stekkerverbindingen van de ventielkabel zijn zo ontworpen dat een verkeerde aansluiting niet mogelijk is.

De CO2-drukgascilinder in positie brengen

SYSTEM M:
Kies een plaats om de hervulbare CO₂-drukgascilinder te monteren die buiten het bereik van kinderen is (bijv. aquariumkast). Monteer de JBL PROFLORA CO₂ CYLINDER WALLMOUNT op een wand- of meubeloppervlak met behulp van de twee bijgevoegde schroeven. De dikte van de meubelplaten mag niet minder dan 16 mm zijn. De hervulbare CO₂-drukgascilinder JBL PROFLORA CO2 CYLINDER 500 M ("CO2-drukgascilinders" versie 1) kan nu aan de wandhouder worden gehangen met behulp van de veiligheidsbeugel.

SYSTEM U:
De JBL PROFLORA CO₂ CYLINDER 500 U wegwerp CO₂-drukgascilinders ("CO2-drukgascilinders" versie 2) zijn vrijstaand.
Kies een plaats voor het monteren van de CO₂-drukgascilinder die buiten het bereik van kinderen is (bijv. aquariumkast).

De drukregelaar aansluiten op de CO2-drukgascilinder

SYSTEM U:
Schroef de interne schroefdraad aan de achterkant van de drukregelaarfitting ("Regelaar Professional". versie 2, "Regelaar Basic". versie 2) snel op de externe schroefdraad van de wegwerp CO₂-drukgascilinder. Na een paar slagen is er een kort sissend geluid te horen. Blijf stevig draaien tot er weerstand wordt gevoeld. Draai dan nog ongeveer een halve slag tot de drukregelaar handvast zit.

SYSTEM M:
Schroef de achterste verbindingsmoer van de drukregelaar ("Regelaar Professional" versie 1, "Regelaar Basic" versie 1) op de externe schroefdraad van de cilinderventiel op de hervulbare CO₂-drukgascilinder JBL PROFLORA CO₂ CYLINDER 500 M ("CO2-drukgascilinders" versie 1). De verbindingsmoer is een gekartelde moer die bedoeld is voor gebruik ZONDER gereedschap! Draai hem alleen „handvast" zonder gereedschap. Het gebruik van gereedschap kan leiden tot schade. Sluit de naaldventiel met de klok mee als deze nog niet gesloten is. Gebruik nooit een verticale of omgekeerde CO₂-drukgascilinder!! Dit kan de drukregelaar vernielen!

Vanaf JBL PROFLORA CO₂ ADVANCED SET:
De linker manometer toont nu de cilinderafdruk van ongeveer 60 bar en de rechter manometer de werkdruk van ongeveer 1,2 bar.

De CO2-slang bevestigen

Bevestig nu de CO₂-slang aan de slangaansluiting van de drukregelaar ("Regelaar Professional" onderdeel e, "Regelaar Basic" onderdeel e.).

De drukregelaar aanpassen

Open langzaam de naaldventiel op de drukregelaar en stel een bellenpercentage van ongeveer 10 – 15 bellen in op de bellenteller. Stel na een inloopperiode van 24 uur het aantal bellen in voor uw aquarium, zoals beschreven in hoofdstuk "De hoeveelheid CO2 instellen".

JBL PROFLORA CO₂ ADVANCED SET:
Steek eerst de voedingseenheid van de magneetventiel in een stopcontact met continue stroom en sluit de 12 V-kabel van de voedingseenheid aan op de kabel van de magneetventiel.
Nadat het vereiste aantal bellen voor uw aquarium is ingesteld (hoofdstuk "De hoeveelheid CO2 instellen"), sluit u de magneetventiel aan op de voeding die wordt geregeld door de tijdschakelaar voor de aquariumverlichting. Dit zorgt ervoor dat de CO2-toevoer 's nachts wordt onderbroken wanneer de planten geen CO₂ nodig hebben.

JBL PROFLORA CO₂ PROFESSIONALSET:
Stel de pH-regelaar in werking en voer de kalibratie uit die nodig is voor de eerste start in overeenstemming met de afzonderlijk bijgevoegde bedieningsinstructies. Zorg ervoor dat de magneetventiel van de drukregelaar via de ventielaansluitkabel is aangesloten op de pH-regelaar. Stel de regeling voor de magneetventiel in op „man open":
Instellingstoets > selecteer "Ventiel" (Valve) > druk op OK > selecteer "man open" > druk op OK.
Ga verder zoals beschreven voor JBL PROFLORA CO2 ADVANCED SET. Stel na de inloopperiode van 24 uur de regeling voor de magneetventiel in op „auto":
Instellingstoets > selecteer "Ventiel" (Valve) > druk op OK > selecteer "auto" > druk op OK.
Stel vervolgens het vereiste pH-instelpunt voor uw aquarium en het vereiste aantal bellen in op de pH-regelaar, zoals beschreven in de afzonderlijk bijgevoegde bedieningsinstructies. De pH-regelaar regelt nu automatisch de pH-waarde en de CO₂-toevoer voor uw aquarium.

Hoeveel CO2 is er nodig

pH-waarde en CO2 en carbonaathardheid

De drie parameters, pH-waarde, CO₂-gehalte en carbonaathardheid, zijn onlosmakelijk met elkaar verbonden, omdat ze van elkaar afhankelijk zijn.
Wanneer CO₂ in contact komt met water, wordt een bepaalde hoeveelheid koolstofdioxide geproduceerd die de pH-waarde verlaagt. Het grootste deel blijft in het water opgelost in de vorm van gas en dient als een belangrijke voedingsstof voor planten. CO₂ heeft daarom twee voordelen: het verlaagt het pH-niveau in het aquarium, dat meestal te hoog is, tot een niveau dat geschikt is voor vissen en planten, terwijl het tegelijkertijd planten hun belangrijkste bron van voedingsstoffen levert. Dit garandeert een weelderige plantengroei en levendige, gezonde vissen.
Hoeveel CO₂ er nodig is om een bepaalde pH-waarde te handhaven, hangt af van de KH in het aquarium. Hoe hoger de KH, hoe meer CO₂ er nodig is. Zodra de KH- en pH-waarden bekend zijn, kan het CO₂-gehalte worden berekend. De volgende tabel bespaart u de berekeningen en toont ook de pH-waarden die u zonder risico voor uw vissen kunt instellen.
De automatische pH-curve toont de waarden die automatisch worden gehandhaafd door de pH-regelaar in de JBL PROFLORA CO₂ PROFESSIONAL SET-bemestingssystemen als de functie „auto pH" is geactiveerd. We raden aan om deze functie te activeren om de pH-waarde altijd binnen het ideale bereik voor uw vissen en planten te houden.

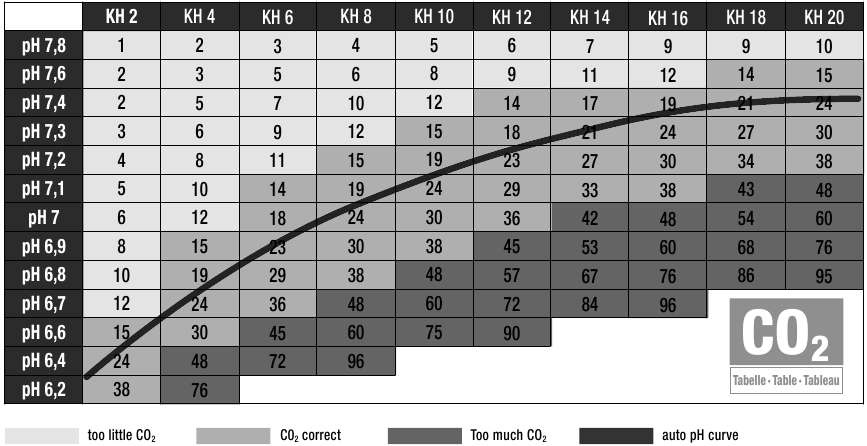

CO₂-gehalte afhankelijk van pH-waarde en KH
CO₂ (mg/l)

De juiste hoeveelheid CO2 en de juiste pH-waarde

JBL adviseert een CO2-gehalte tussen 15 en 35 mg/l in aquariumwater. Dit bereik is gemarkeerd met "CO₂ correct " in de bovenstaande tabel. 20 – 25 mg/l is ideaal gebleken. Dit niveau is niet schadelijk voor vissen en bevordert tegelijkertijd een weelderige plantengroei. Voor aquascaping raden we waarden tot 35 mg/l aan.

• Meet de KH van uw aquariumwater met de bijgevoegde JBL KH-testkit.
• Zoek in de sectie "CO₂ correct" de pH-waarde op die correct is voor de KH en de gewenste CO₂-waarde.
• Pas het CO₂-bellenpercentage geleidelijk aan zodat dit pH-niveau wordt bereikt.

Zorg ervoor dat alleen die pH-waarden worden ingesteld die geen schade toebrengen aan vissen. Dit is het gedeelte van de tabel met het label "CO₂ correct".

De hoeveelheid CO2 instellen

De hoeveelheid CO2 die moet worden toegevoegd voor de gewenste pH-waarde is afhankelijk van verschillende factoren, zoals waterbeweging, verbruik door planten, enz. en moet individueel voor elk afzonderlijk aquarium worden berekend.

• Begin met ongeveer 15 bellen per minuut in de JBL PROFLORA CO₂ TAIFUN GLASS MIDI per 100 l aquariumwater. Dit komt overeen met ongeveer 10 bellen per minuut met behulp van de bellenteller JBL PROFLORA CO₂ TAIFUN COUNT SAFE.
• Controleer na een dag of de gewenste pH-waarde in het aquarium is bereikt.
• Mocht dit niet het geval zijn, verhoog dan de CO₂-toevoer tot ongeveer 20 – 25 bellen in de JBL PROFLORA CO2 TAIFUN SPIRAL (ca. 14 - 16 bellen in de bellenteller). Verhoog indien nodig de toevoer in verdere kleine stappen totdat het vereiste pH-niveau is bereikt.
• Controleer of het pH-niveau wordt gehandhaafd, zodat het CO₂-niveau in de CO₂-permanenttest ook correct is.
• JBL PROFLORA CO₂ ADVANCED SET: Bij deze systemen neemt de pH-regelaar het automatische onderhoud van de gewenste pH-waarde over.

Opmerking over de druk die op de drukregelaar wordt weergegeven

In de CO₂-drukgascilinders staat het CO₂-gas onder hoge druk. Deze druk is afhankelijk van de omgevingstemperatuur. Bij kamertemperatuur (ca. 20 °C) geeft de linker drukmeter van de drukregelaar een druk van ca. 50 bar aan. Dit neemt toe naarmate de kamertemperatuur stijgt.
Dus bij 30 °C geeft de drukmeter ca. 70 bar aan. De druk in de CO₂-drukgascilinder is geen maat voor hoe vol de cilinder is. Deze blijft constant op de temperatuurgerelateerde waarde tot kort voordat de cilinder leeg is. Hoeveel CO₂ zich in een CO₂-drukgascilinder bevindt, kan alleen worden bepaald door deze te wegen. Het leeggewicht (tarra) staat op de cilinder gestempeld. Het huidige gewicht minus de tarra geeft de beschikbare hoeveelheid CO₂ aan.

De druk in de CO₂-drukgascilinder wordt door de drukregelaar verlaagd tot een gemakkelijk te hanteren zogenaamde „werkdruk". De rechter drukmeter van de drukregelaar geeft deze werkdruk aan. Deze is in de drukregelaars van de JBL PROFLORA CO2 REGULATOR BASIC ingesteld op ca. 2 bar. Bij het veranderen van de werkdruk is het belangrijk dat er een afname van CO₂ plaatsvindt, d.w.z. de stelschroef mag niet gesloten zijn, anders kan de nieuwe werkdruk zichzelf niet reguleren.

Cilinders vervangen

Als de cilinderdruk op de linker drukmeter onder de 30 bar komt, moet de hervulbare CO₂-drukgascilinder binnen de komende 2 - 3 dagen worden bijgevuld. De wegwerp CO₂-drukgascilinder mag pas worden vervangen als deze geen CO₂ meer bevat. Dit is wanneer beide drukmeters 0 bar aangeven of er geen CO₂-bellen meer in het aquarium opstijgen.

Wegwerp CO₂-drukgascilinder:
Zorg ervoor dat de wegwerp CO₂-drukgascilinder volledig leeg is. Er mogen geen CO₂-bellen in de reactor of diffuser opstijgen. Koppel de CO₂-slang los van de drukregelaar en draai de drukregelaar tegen de klok in van de cilinder. Voer de lege cilinder af volgens de plaatselijke voorschriften. Sluit een nieuwe cilinder aan zoals beschreven in hoofdstuk "Technische gegevens".

Hervulbare CO₂-drukgascilinder:
Sluit de cilinderkraan en koppel de CO₂-slang los van de drukregelaar. Open de stelschroef en laat alle druk die nog in de drukregelaar aanwezig is ontsnappen totdat beide drukmeters 0 bar aangeven. Maak de verbindingsmoer van de drukregelaar los van de cilinderkraan. Geef de herbruikbare CO₂-drukgascilinder af om te laten vullen.
Als er geen gevulde herbruikbare CO₂-drukgascilinder beschikbaar is, kunt u ook een wegwerpcilinder aansluiten. Gebruik de meegeleverde inbussleutel (maat 6) om de cilinderverbindingsmoer van de drukregelaar te verwijderen. De vrijgekomen schroefdraad past op de wegwerp CO₂-cilinder.
Sluit de gevulde herbruikbare CO₂-drukgascilinder of de wegwerp CO₂-drukgascilinder aan zoals beschreven in hoofdstuk "Technische gegevens".

Technische gegevens

Drukregelaar JBL PROFLORA CO₂ REGULATOR PROFESSIONAL:
Versie V met voorgemonteerde draadadapter JBL PROFLORA CO₂ ADAPT U - M
Cilinder aansluitdraad W21.8 x 1/14" naar M10x1
Versie U zonder voorgemonteerde draadadapter JBL PROFLORA CO₂ ADAPT U - M
Cilinder aansluitdraad: M10 x 1

Drukmeter cilinderdruk: 0 – 160 bar
Drukmeter werkdruk: 0 – 4 bar
Stelschroef voor werkdruk
Precisie naaldventiel
Aansluitdraad voor slangaansluiting: 1/8"
Slangaansluiting voor slang 4/6 mm

Drukregelaar JBL PROFLORA CO₂ REGULATOR BASIC:
Versie V met voorgemonteerde draadadapter JBL PROFLORA CO2 ADAPT U - M
Cilinder aansluitdraad W21.8 x 1/14" naar M10x1
Versie U zonder voorgemonteerde draadadapter JBL PROFLORA CO2 ADAPT U - M
Cilinder aansluitdraad: M10 x 1

Vooringestelde werkdruk: ca. 2 bar
Precisie naaldventiel
Aansluitdraad voor slangaansluiting: 1/8"
Slangaansluiting voor slang 4/6 mm
Magneetventiel JBL PROFLORA CO₂ VALVE
Spanning: 12 V DC
Energieverbruik: 2 W
Slangaansluiting uitlaat: voor slang 4/6 mm
Inlaatschroefdraad: 1/8"

Gesloten zonder stroom (NC) Voedingseenheid:
Primair: 100 – 240 V AC, 47 – 60 Hz, 0,25 A
Secundair: 12 V DC, 0,3 A, 3,6 W

pH-regeling JBL PROFLORA CO2 CONTROL:
Zie afzonderlijke gebruiksaanwijzing.

Veiligheidsinstructies

Lees en volg de volgende veiligheidsinstructies voor een veilige en risicoloze hantering van de CO2-drukgascilinders.

Veiligheidsinstructies:

1. Volg de veiligheidsinstructies voor het hanteren van CO₂. Deze zijn te vinden op de CO₂-drukgascilinders.
2. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat en de voedingseenheid spelen.
3. Gebruik het apparaat niet voor andere doeleinden dan die beschreven in deze gebruiksaanwijzing.
4. Gebruik of bewaar het apparaat niet op plaatsen waar er risico op vorst is.
5. Apparaat mag alleen binnenshuis worden gebruikt.
6. Apparaat mag alleen in een droge omgeving worden gebruikt.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download JBL PROFLORA CO2 Handleiding

Beschikbare talen
