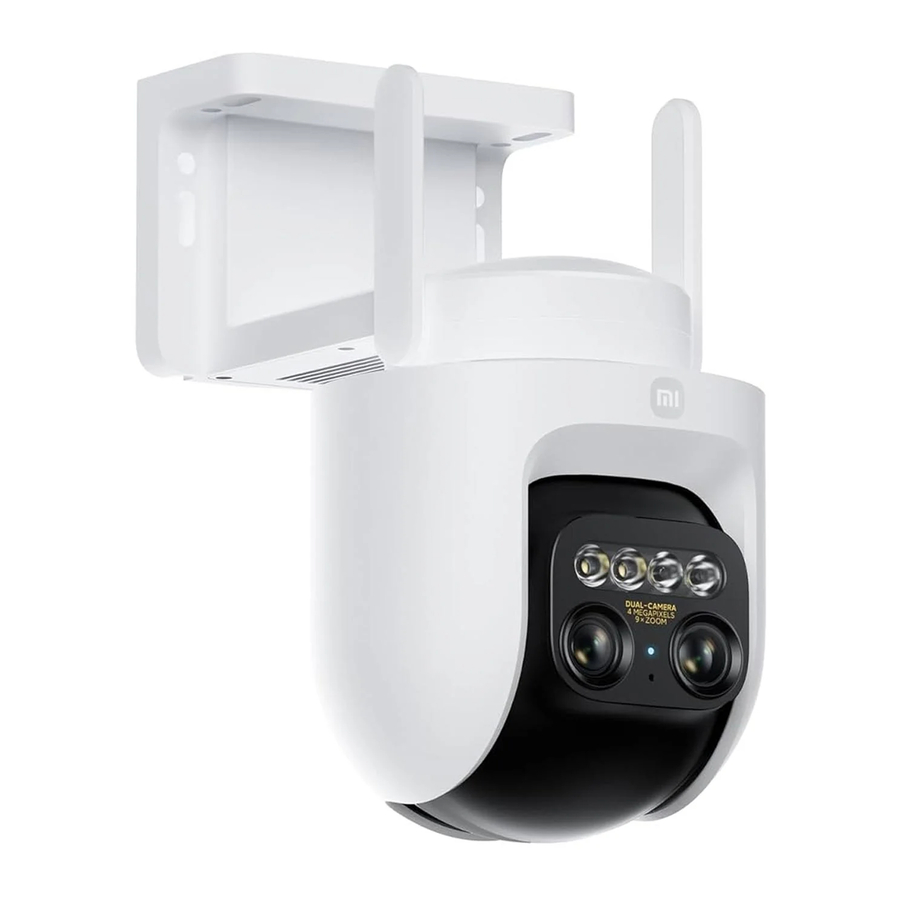

Xiaomi CW700S Handleiding

Inhoud

1 Productoverzicht
2 Hoe te gebruiken
3 Voorzorgsmaatregelen
4 Hoe te installeren
5 De waterdichte accessoires installeren
6 Specificaties
7 Download handleiding
8 In andere talen

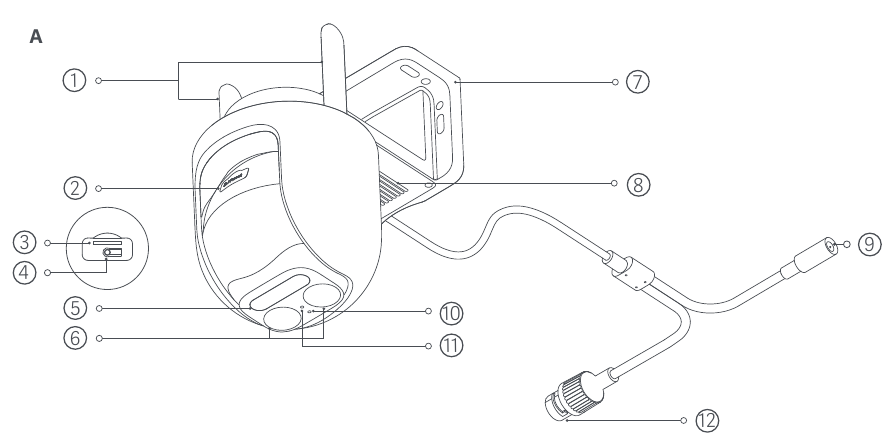

Productoverzicht

Antenne
Waterdichte afdekking
microSD-kaartsleuf
Resetknop
Invullicht
Lens
Wandmontage
Luidspreker
Stroompoort
Microfoon
Indicator
Netwerkkabelpoort

Inhoud verpakking: Xiaomi Outdoor Camera CW700S, voedingsadapter, waterdichte tape voor voedingskabel, sticker voor wand-/plafondmontagesjabloon, schroefaccessoireset, waterdichte netwerkpoortaccessoires, gebruikershandleiding
Opmerking: illustraties van producten, accessoires en gebruikersinterface in de gebruikershandleiding dienen uitsluitend ter referentie. Het daadwerkelijke product en de functies kunnen variëren als gevolg van productverbeteringen.

Hoe te gebruiken

Een microSD-kaart plaatsen
Zorg ervoor dat de camera is losgekoppeld. Open de waterdichte afdekking boven de microSD-kaartsleuf en plaats een microSD-kaart met de contactpunten naar beneden.

Koppel de camera los bij het plaatsen of verwijderen van de microSD-kaart. Gebruik een microSD-kaart van een gekwalificeerd merk (de camera ondersteunt een microSD-kaart van 8 GB tot 256 GB. De microSD-kaart moet mogelijk worden geformatteerd via Instellingen > Opslag beheren op de plug-in pagina van de camera in de Xiaomi Home-app). Het wordt aanbevolen dat de microSD-kaart een lees-/schrijfsnelheid heeft van niet minder dan U1/Class 10. (Afb. B)
Opmerking: Zorg ervoor dat u, na het plaatsen of verwijderen van de microSD-kaart, de waterdichte afdekking correct terugplaatst op de kaartsleuf om te voorkomen dat er water in de camera komt en het normale gebruik wordt beïnvloed.

Inschakelen

Steek de kabel van de voedingsadapter in de stroompoort om de camera automatisch in te schakelen. (Afb. C)
De camera is succesvol ingeschakeld wanneer het indicatielampje geel is en er een gesproken melding te horen is.
Opmerkingen: zorg ervoor dat u de originele kabel van de voedingsadapter gebruikt voor de verbinding om abnormale werking te voorkomen. Draai de lens van de camera niet om deze te forceren te draaien nadat de camera is ingeschakeld. Als de lens niet nauwkeurig is gepositioneerd, kunt u deze kalibreren via de Mi Home/Xiaomi Home-app.
Beschrijving indicatorstatus
Geel: Wachten op verbinding...
Knipperend geel: Verbinden met een netwerk...
Knipperend blauw: Verbinden met een server...
Blijvend blauw: Succesvol verbonden

Verbinding maken met de Xiaomi Home-app
Dit product werkt met de Xiaomi Home-app. Gebruik de Xiaomi Home-app om uw apparaat te bedienen en om te communiceren met andere slimme apparaten in huis. Scan de QR-code om de app te downloaden en te installeren. U wordt naar de verbindingsinstallatiepagina geleid als de app al is geïnstalleerd. Of zoek naar "Xiaomi Home" in de app store om deze te downloaden en te installeren. Open de Xiaomi Home-app, tik op "+" rechtsboven en volg de instructies om uw apparaat toe te voegen.

82993641
Opmerkingen: De versie van de app is mogelijk bijgewerkt, volg de instructies op basis van de huidige app-versie. Zorg ervoor dat de camera wordt ingeschakeld en dat de netwerkverbinding stabiel is tijdens het verbinden. De indicator blijft geel branden wanneer de camera wordt ingeschakeld en verandert vervolgens in blauw na een succesvolle verbinding tussen de camera en de app.

Resetten
Wanneer u het netwerk of het Xiaomi-account waarmee de camera is verbonden, wijzigt, verwijdert u de camera uit de Xiaomi Home-app en bindt u deze vervolgens opnieuw.
Opmerking: Als u de camera reset, worden er geen gegevens op de microSD-kaart verwijderd.

Voorzorgsmaatregelen

De bedrijfstemperatuur voor de camera varieert van -30 °C tot 60 °C. Gebruik de camera niet in omgevingen met temperaturen boven of onder het aangegeven bereik.
De camera is een nauwkeurig elektronisch product met een IP66-classificatie voor stofdichtheid en waterbestendigheid. Gebruik de camera niet in extreem vochtige omgevingen of op locaties die water kunnen binnendringen om een normaal gebruik te garanderen. De voedingsadapter die bij de camera wordt geleverd, is niet waterdicht en is uitsluitend bedoeld voor gebruik binnenshuis. Gebruik de voedingsadapter niet in extreem vochtige omgevingen of op locaties die water kunnen binnendringen. De bedrijfstemperatuur voor de voedingsadapter varieert van -30 °C tot 45 °C. Niet gebruiken in omgevingen met temperaturen boven of onder het aangegeven bereik.
Om de prestaties van de camera te verbeteren, plaatst u deze niet zo dat de lens naar een reflecterend oppervlak, zoals glas en witte muren, is gericht of ernaast staat, omdat dit ertoe leidt dat de afbeelding overdreven helder wordt in gebieden dicht bij de camera en donkerder in gebieden verder weg, of ertoe kan leiden dat de camera witte beelden produceert.
Wanneer u Wi-Fi gebruikt, zorg er dan voor dat de camera is geïnstalleerd in een gebied met een sterk Wi-Fi-signaal. Installeer de camera niet in de buurt van magnetrons of andere objecten of plaatsen die het Wi-Fi-signaal kunnen beïnvloeden.
Wanneer de nachtzichtfunctie is ingeschakeld, zal de verandering van het omgevingslicht de filter activeren om te veranderen, waarschijnlijk vergezeld van een licht klikgeluid, wat normaal is.
Als de stroomkabel beschadigd of gebroken is, moet deze worden vervangen door professionals van de fabrikant, de afdeling aftersales service of afdelingen met vergelijkbare functies om veiligheidsrisico's te voorkomen.

Hoe te installeren

De camera aan een muur monteren

Plak de montagesjabloonsticker op de plaats waar de camera moet worden geïnstalleerd en boor met een boorgereedschap vier gaten in de muur volgens de markeringsgaten op de sticker. Het gat is ca. 6 mm in diameter en ca. 40 mm diep.(Afb. D-1 Afb. D-2)
Plaats vier plastic pluggen in de gaten in de muur.(Afb. D-3)
Plaats de steun tegen de muur, steek schroeven in de gaten en boor ze in de plastic pluggen op de muur.
Wandmontage (Afb. E-1)

Plafondmontage (Afb. E-2)
Wikkel de stroomkabelpoort in met de waterdichte tape nadat de camera is bevestigd om waterdichte prestaties te garanderen.(Afb. F)

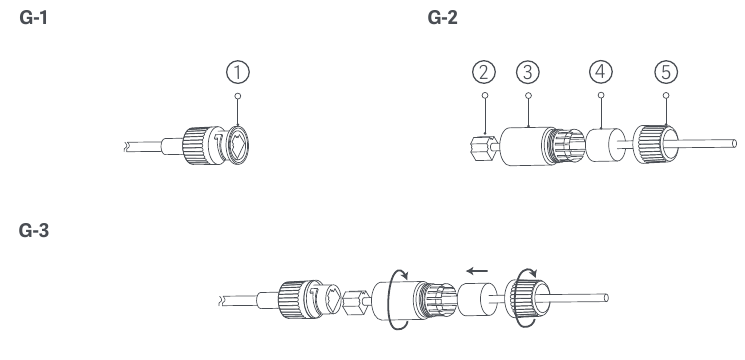

De waterdichte accessoires installeren

De te installeren waterdichte accessoires voor de netwerkpoort omvatten: afdichtring, waterdichte huls, stopper, waterdichte achterklep. Na installatie worden de waterdichte prestaties van de netwerkkabelpoort verbeterd.
Plaats de afdichtring op de netwerkkabelpoort van de camera (Afb. G-1). Rijg de waterdichte achterklep, de stopper en de waterdichte huls over de netwerkkabel in volgorde (Afb. G-2), steek de netwerkkabel vervolgens in de poort. Schroef de waterdichte huls en de stopper aan elkaar en schroef vervolgens de waterdichte achterklep en de waterdichte huls aan elkaar (Afb. G-3).

Afb. G-1
Afb. G-2

Afdichtring
Netwerkkabel
Waterdichte huls
Stopper
Waterdichte achterklep

De muur moet minstens het drievoudige van het totale gewicht van de camera kunnen dragen.
De camera moet stevig aan de muur worden bevestigd volgens de installatie-instructies in de gebruikershandleiding om onbedoeld letsel te voorkomen.
Niet installeren in de buurt van een buitenunit van een airconditioner, een afzuigkapuitlaat, een gasboileruitlaat of andere warmtebronnen.

Specificaties

Naam: Slimme camera
Bedrijfstemperatuur: -30 °C tot 60 °C
Model: MJSXJ06HL
Resolutie: 2560 × 1440
Nominale invoer: 12 V = 1 A
Itemafmetingen: 150 × 103 × 185 mm
Diafragma: f/1.6
Videocodec: H.265
Opslag: microSD-kaart
Compatibel met: Android^TM 8 & iOS 12.0 of hoger
Draadloze connectiviteit: Wi-Fi IEEE 802.11b/g/n 2.4 GHz
Maximaal uitgangsvermogen: < 20 dBm
Bedrijfsfrequentie: 2412–2472 MHz

Specificaties externe AC-adapter
Fabrikant: Shenzhen AMC Technology Co., Ltd.
Uitgangsstroom: 1 A
Modelidentificatie: AD-0121200100UK-5
Uitgangsvermogen: 12.0 W
Ingangsspanning: 100–240 V
Gemiddelde actieve efficiëntie: > 82.97%
Ingang AC-frequentie: 50/60 Hz
Efficiëntie bij lage belasting (10%): 80.40%
Uitgangsspanning: 12 V
Stroomverbruik zonder belasting: < 0.10 W
Opmerking: Productspecificaties en veiligheidsinformatie worden weergegeven in de gebruikershandleiding en op de onderkant van het product. Externe voeding: Laad het apparaat op met de UK-adapter (AD-0121200100UK-5) die wordt geleverd door Shenzhen AMC Technology Co., Ltd.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Xiaomi CW700S Handleiding
