EGO BBA2100 Handleiding

VEILIGHEIDSSYMBOLEN

Het doel van veiligheidssymbolen is om uw aandacht te vestigen op mogelijke gevaren. De veiligheidssymbolen en de bijbehorende uitleg verdienen uw aandacht en begrip. De symboolwaarschuwingen elimineren op zichzelf geen enkel gevaar. De instructies en waarschuwingen die ze geven, zijn geen vervanging voor de juiste maatregelen ter voorkoming van ongevallen.

Zorg ervoor dat u alle veiligheidsinstructies in deze gebruikershandleiding leest en begrijpt, inclusief alle veiligheidswaarschuwingssymbolen zoals "DANGER," "WARNING," en "CAUTION" voordat u dit gereedschap gebruikt. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

BETEKENIS SYMBOOL
VEILIGHEIDSWAARSCHUWINGSSYMBOOL: Geeft DANGER, WARNING OF CAUTION aan, kan worden gebruikt in combinatie met andere symbolen of pictogrammen.

Het bedienen van elektrisch gereedschap kan ertoe leiden dat er vreemde voorwerpen in uw ogen worden geslingerd, wat kan leiden tot ernstig oogletsel. Draag altijd een veiligheidsbril of veiligheidsbril met zijschermen en een volledig gelaatsscherm indien nodig voordat u begint met het bedienen van elektrisch gereedschap. We raden een Wide Vision-veiligheidsmasker aan voor gebruik over een bril of een standaard veiligheidsbril met zijschermen.

VEILIGHEIDSINSTRUCTIES

Deze tabel toont en beschrijft veiligheidssymbolen die op dit product kunnen voorkomen. Lees, begrijp en volg alle instructies op de machine voordat u probeert deze te monteren en te bedienen.

	Veiligheidswaarschuwing	Geeft een mogelijk gevaar voor persoonlijk letsel aan.
	Draag oogbescherming	Draag altijd een veiligheidsbril of veiligheidsbril met zijbescherming en een volledig gelaatsscherm bij het bedienen van dit product.
	Houd omstanders op afstand	De afstand tussen de machine en omstanders moet minimaal 15 m zijn.
	Draag beschermende handschoenen	Bescherm uw handen met handschoenen bij het hanteren van messen. Stevige, antislip handschoenen verbeteren uw grip en beschermen uw handen.
	Draag veiligheidsschoenen	Draag antislip veiligheidsschoenen bij het gebruik van deze apparatuur.
	Pas op voor weggeslingerde objecten	Weggeslingerde objecten kunnen afketsen en leiden tot persoonlijk letsel of schade aan eigendommen.
	Geluid	Gegarandeerd geluidsvermogensniveau. Geluidsemissie naar het milieu volgens de richtlijn van de Europese Gemeenschap
V	Volt	Spanning
mm	Millimeter	Lengte of grootte
kg	Kilogram	Gewicht

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR MACHINES

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij deze machine zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK.
De term "machine" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (met snoer) machine of op batterijen werkende (snoerloze) machine.

VEILIGHEID WERKRUIMTE

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
• Gebruik machines niet in explosieve atmosferen, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Machines produceren vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het bedienen van een machine. Afleiding kan ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• Machinestekkers moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde machines. Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Gebruik de machine niet in de regen of in natte omstandigheden. Water dat de machine binnendringt, kan het risico op elektrische schokken of storingen vergroten, wat kan leiden tot persoonlijk letsel.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om de machine te dragen, eraan te trekken of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren vergroten het risico op elektrische schokken.
• Als u een machine buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
• Als het onvermijdelijk is om een machine op een vochtige locatie te gebruiken, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een machine. Gebruik geen machine als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van machines kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de machine aansluit op de stroombron en/of de batterij, de machine oppakt of draagt. Het dragen van machines met uw vinger op de schakelaar of het inschakelen van machines waarvan de schakelaar aan staat, nodigt uit tot ongelukken.
• Verwijder eventuele afstelsleutels of moersleutels voordat u de machine inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van de machine is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over de machine in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die u hebt opgedaan door frequent gebruik van machines u niet zelfgenoegzaam maken en de veiligheidsprincipes van de machine negeren. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

MACHINEGEBRUIK EN -ONDERHOUD

• Forceer de machine niet. Gebruik de juiste machine voor uw toepassing. De juiste machine zal het werk beter en veiliger doen met de snelheid waarvoor hij is ontworpen.
• Gebruik de machine niet als de schakelaar hem niet in- en uitschakelt. Elke machine die niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder de batterij, indien afneembaar, van de machine voordat u aanpassingen uitvoert, accessoires verwisselt of machines opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat de machine per ongeluk start.
• Bewaar inactieve machines buiten het bereik van kinderen en laat personen die niet bekend zijn met de machine of deze instructies de machine niet bedienen. Machines zijn gevaarlijk in de handen van ongetrainde gebruikers.
• Onderhoud machines en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van de machine kunnen beïnvloeden. Laat de machine repareren als deze beschadigd is voordat u hem gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden machines.
• Houd snijmachines scherp en schoon. Goed onderhouden snijmachines met scherpe snijranden zijn minder snel vast te lopen en zijn gemakkelijker te bedienen.
• Gebruik de machine, accessoires en machinebits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Gebruik van de machine voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige bediening en controle van de machine in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN BATTERIJM machines

• Laad alleen op met de oplader die is gespecificeerd door de fabrikant. Een oplader die geschikt is voor een bepaald type batterij kan brandgevaar opleveren bij gebruik met een andere batterij.
• Gebruik machines alleen met specifiek daarvoor bestemde batterijen. Het gebruik van andere batterijen kan een risico op letsel en brand veroorzaken.
•
  Wanneer de batterij niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de batterijterminals kan brandwonden of brand veroorzaken.
•
  Onder slechte omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen batterij of machine die beschadigd of gewijzigd is. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een batterij of machine niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad de batterij of machine niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of opladen bij temperaturen buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand vergroten.

OVERIGE VEILIGHEIDSWAARSCHUWINGEN

Opleiding

• Lees de instructies zorgvuldig door. Raak vertrouwd met de bedieningselementen en het juiste gebruik van de machine.
• Laat nooit mensen die niet bekend zijn met deze instructies of kinderen de machine gebruiken. Lokale voorschriften kunnen de leeftijd van de bestuurder beperken.
• Werk nooit als er mensen, vooral kinderen of huisdieren, in de buurt zijn.
• Houd er rekening mee dat de bestuurder of gebruiker verantwoordelijk is voor ongevallen of gevaren die andere mensen of hun eigendommen overkomen.

Voorbereiding

• Draag tijdens het werk altijd stevige schoenen en een lange broek. Gebruik de apparatuur niet op blote voeten of met open sandalen.
• Inspecteer het gebied waar de apparatuur zal worden gebruikt grondig en verwijder alle voorwerpen die door de machine kunnen worden opgeworpen.
• Controleer voor gebruik altijd visueel of de gereedschappen niet versleten of beschadigd zijn. Vervang versleten of beschadigde elementen en bouten in sets om het evenwicht te bewaren.

Bediening

• Gebruik de motor niet in een afgesloten ruimte waar zich gevaarlijke koolmonoxidedampen kunnen ophopen.
• Werk alleen bij daglicht of bij goed kunstlicht.
• Zorg altijd voor een goede basis op hellingen.
• Loop, ren nooit met de machine.
• Voor roterende machines op wielen werkt u dwars over de hellingen, nooit op en neer.
• Wees uiterst voorzichtig bij het veranderen van richting op hellingen.
• Werk niet op extreem steile hellingen.
• Wees uiterst voorzichtig bij het achteruitrijden of het naar u toe trekken van de machine.
• Wijzig de instellingen van de motorregelaar niet en laat de motor niet te snel draaien.
• Start de motor voorzichtig volgens de instructies van de fabrikant en met de voeten op veilige afstand van het gereedschap.
• Steek uw handen of voeten nooit in de buurt van of onder draaiende onderdelen.
• Pak of draag een machine nooit op terwijl de motor draait.

BEDIENING OP EEN HELLING:
Hellingen zijn een belangrijke factor bij uitglij- en valongelukken, die kunnen leiden tot ernstig letsel. Zorg altijd voor een goede basis op hellingen. Bediening op hellingen vereist extra voorzichtigheid. Als u zich ongemakkelijk voelt op een helling, gebruik deze dan niet.

• Let op gaten, sporen, rotsen, verborgen voorwerpen of hobbels die u kunnen laten uitglijden of struikelen. Hoog gras kan obstakels verbergen.

BEWAAR DEZE INSTRUCTIES

SPECIFICATIES

• De bovenstaande parameters zijn getest en gemeten met de aandrijfkop PH1400E/PH1420E/ PHX1600.
• De aangegeven totale trillingswaarde is gemeten volgens een standaard testmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken;
• De aangegeven totale trillingswaarde kan ook worden gebruikt bij een eerste beoordeling van de blootstelling.

LET OP: De trillingsemissie tijdens het daadwerkelijke gebruik van het elektrische gereedschap kan verschillen van de aangegeven waarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt; Om de gebruiker te beschermen, moet de gebruiker handschoenen en gehoorbeschermers dragen in de werkelijke gebruiksomstandigheden.

PAKKETLIJST

BESCHRIJVING

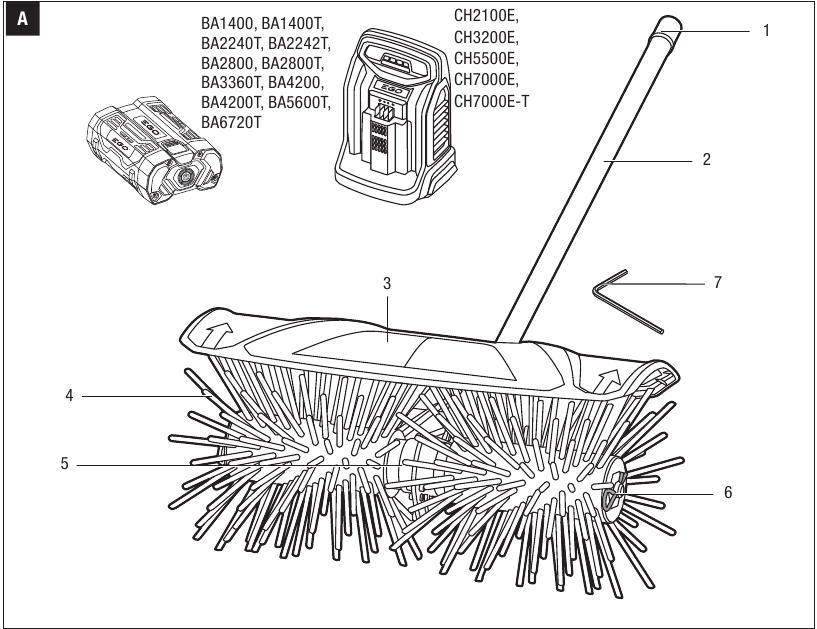

KEN UW BORSTELBEVESTIGING (Fig. A)

1. Eindkap
2. As borstelbevestiging
3. Beschermkap
4. Borstelrol
5. Versnellingsbak
6. Borgpen
7. Inbussleutel

MONTAGE

Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product dan niet voordat de onderdelen zijn vervangen. Het gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

Probeer dit product niet te wijzigen of accessoires te maken die niet worden aanbevolen voor gebruik met dit product. Elke dergelijke wijziging is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg kan hebben.

Om onbedoeld starten te voorkomen, wat ernstig persoonlijk letsel kan veroorzaken, moet u altijd de batterijconnector loskoppelen van het stopcontact bij het monteren van onderdelen.

Sluit de borstel niet aan op de aandrijfkop voordat de montage is voltooid. Het niet naleven hiervan kan leiden tot onbedoeld starten en mogelijk ernstig persoonlijk letsel.

DE BESCHERMKAP MONTEREN

Draag altijd handschoenen bij het monteren of vervangen van de beschermkap. Wees voorzichtig met het mes op de beschermkap en bescherm uw hand tegen snijwonden.

Gebruik de machine nooit zonder de beschermkap stevig op zijn plaats. De beschermkap moet altijd op de machine zitten om de gebruiker te beschermen! Wanneer de beschermkap is bevestigd, mag u nooit proberen de beschermkap te verwijderen of aan te passen. Als een vervanging nodig is, moet dit worden uitgevoerd door een gekwalificeerde onderhoudsmonteur!

1. Maak de bout los en verwijder deze van de beschermkap met de meegeleverde inbussleutel (Fig. B).

2. Til de as van de borstelbevestiging op en verwijder de eindkap van de as.
3. Met de sleuf in de beschermkap uitgelijnd met de rib op het uiteinde van de as, voert u de beschermkap door de as totdat de schroefgaten in de beschermkap en in de as zijn uitgelijnd (Fig. C & D).

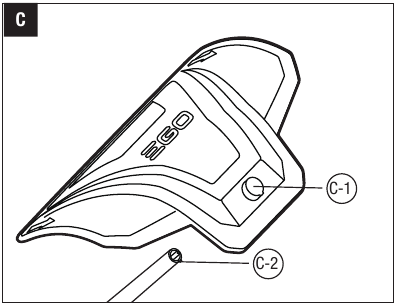

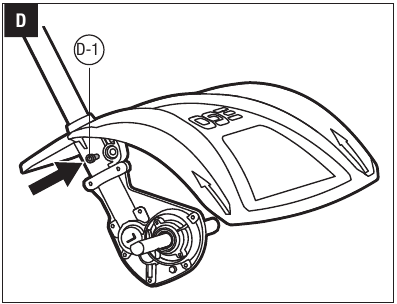

Fig. C & D onderdelenbeschrijving zie hieronder:

4. Gebruik de meegeleverde inbussleutel om de bout met de klok mee vast te draaien om de beschermkap stevig te vergrendelen.

DE BORSTELROLLEN MONTEREN

1. Duw de aandrijfas op de aangedreven as (Fig. E).


Fig. E onderdelenbeschrijving zie hieronder:

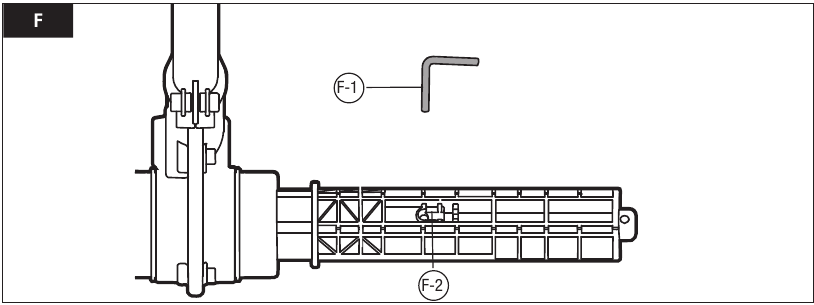

2. Om de aandrijfas aan de aangedreven as te bevestigen, steekt u de vergrendelpen in het vergrendelgat.
   LET OP: De vergrendelpen moet op zijn plaats worden geïnstalleerd (Fig. F).


Fig. F onderdelenbeschrijving zie hieronder:

3. Volg dezelfde stappen om de andere aandrijfas te monteren.

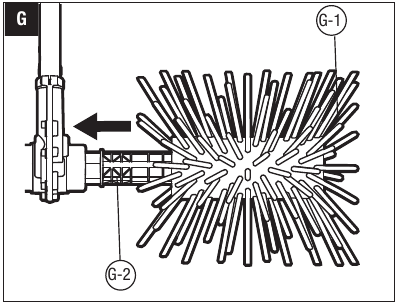

4. Duw de borstelrol op de aandrijfas (Fig. G).


Fig. G onderdelenbeschrijving zie hieronder:

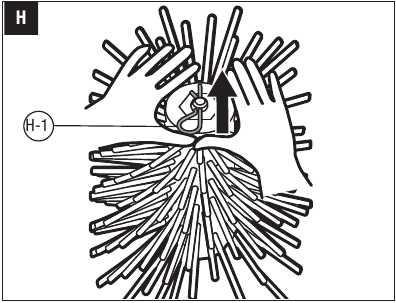

5. Steek de borgpen in het gat aan het uiteinde om de borstelrol aan de aandrijfas te bevestigen (Fig. H).


Fig. H onderdelenbeschrijving zie hieronder:

6. Volg dezelfde stappen om de andere borstelrol te monteren.

HET PRODUCT AANSLUITEN OP DE AANDRIJFKOP

Bevestig of verstel nooit een hulpstuk terwijl de aandrijfkop draait of met de accu geïnstalleerd. Het niet stoppen van de motor en het verwijderen van de accu kan ernstig persoonlijk letsel veroorzaken.

Deze borstelbevestiging is ontworpen voor gebruik met EGO Power Head PH1400E/PH1420E/PHX1600

1. Stop de motor en verwijder de accu.
2. Maak de vleugelmoer op de koppeling van de aandrijfkop los.
3. Als de eindkap op de as van het hulpstuk zit, verwijder deze dan en bewaar hem op een veilige plaats voor later gebruik.

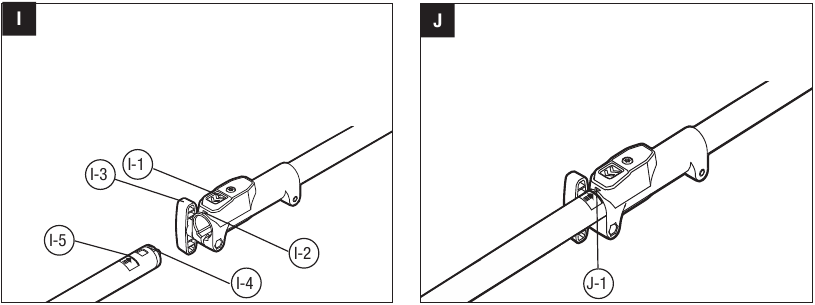

Lijn de pijl op de borstelas uit met de pijl op de koppeling (Fig. I) en duw de borstelas in de koppeling totdat u een duidelijke "KLIK" (CLICK) hoort (Fig. J).
Fig. I onderdelenbeschrijving zie hieronder:

Fig. J onderdelenbeschrijving zie hieronder:

4. Trek de as van de borstelbevestiging iets naar buiten om te controleren of deze stevig in de koppeling is vergrendeld. Zo niet, beweeg de borstelas dan heen en weer in de koppeling totdat een duidelijke "KLIK" (CLICK) aangeeft dat deze is ingeschakeld.
5. Draai de vleugelmoer stevig vast.

Zorg ervoor dat de vleugelmoer op de koppeling volledig is vastgedraaid voordat u de apparatuur gebruikt; controleer de moer tijdens gebruik regelmatig op vastzitten om ernstig persoonlijk letsel te voorkomen.

HET PRODUCT VERWIJDEREN VAN DE AANDRIJFKOP

1. Stop de motor en verwijder de accu.
2. Maak de vleugelmoer los.
3. Terwijl de asontgrendelknop is ingedrukt, trekt of draait u de borstelbevestigingsas uit de koppeling om deze van de aandrijfkop te verwijderen.

WERKING

Laat u niet onachtzaam worden door de vertrouwdheid met dit product. Onthoud dat een onachtzame fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Draag altijd een veiligheidsbril. samen met gehoorbescherming. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd en andere mogelijke ernstige verwondingen ontstaan.

Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

TOEPASSINGEN

U kunt dit product gebruiken voor de hieronder vermelde doeleinden:

• Het reinigen van gebieden en paden, inclusief oneffen en verbonden oppervlakken.
• Het reinigen van de bestrating/beton/asfalt opritten, looppaden en erven.

Kleed u op de juiste manier om het risico op letsel bij het bedienen van dit gereedschap te verminderen. Draag geen losse kleding of sieraden. Draag een veiligheidsbril. Draag een zware, lange broek, laarzen en handschoenen. Draag geen korte broek of sandalen en loop niet op blote voeten.

Als het te reinigen oppervlak droog is, spuit u het in met water om de hoeveelheid stof te verminderen.
U moet met de borstel naar voren werken. Houd de borstel vast met één hand aan de achterste handgreep en de andere hand aan de voorste handgreep. Houd tijdens het gebruik van de borstel een stevige grip met beide handen.

Houd en geleid de borstel in een ondiepe hoek. Als de borstel in een te steile hoek wordt gehouden, heeft deze de neiging om terug naar de gebruiker te duwen.

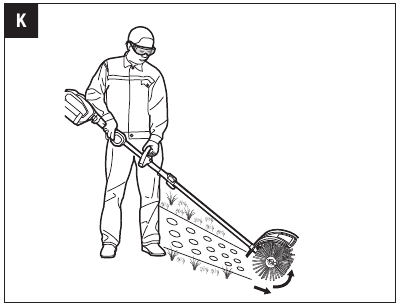

Behoud uw grip en evenwicht op beide voeten (Afb. K).

Weggeslingerde materialen kunnen de gebruiker of omstanders ernstig verwonden. Om het risico op persoonlijk letsel te verminderen, is het essentieel om de volgende voorzorgsmaatregelen te nemen:

• Houd de borstel tijdens het gebruik altijd met beide handen vast. Gebruik een stevige grip op beide handgrepen.
• Verplaats de borstel naar het werkgebied voordat u begint en start de borstel op een lagere snelheid.
• Om het risico op letsel door verlies van controle te verminderen, houdt en geleidt u de borstel in een ondiepe hoek. Als de borstel in een te steile hoek wordt gehouden, heeft deze de neiging om terug naar de gebruiker te duwen.

Controleer voor elk gebruik op beschadigde/versleten onderdelen
Controleer de borstelrol, de beschermkap, de voorste handgreep en de aandrijfas en vervang alle onderdelen die gebarsten, kromgetrokken, verbogen of op enigerlei wijze beschadigd zijn.

Reinig de borstel na elk gebruik
Zie het hoofdstuk Onderhoud voor reinigingsinstructies.

HET GEREEDSCHAP STARTEN/STOPPEN

Zie het hoofdstuk "DE MOTORUNIT STARTEN/STOPPEN" in de gebruikershandleiding van de motorunit PH1400E/PH1420E/PHX1600

ONDERHOUD

Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of schade aan het product veroorzaken. Om de veiligheid en betrouwbaarheid te garanderen, moeten alle reparaties worden uitgevoerd door een gekwalificeerde servicemonteur.

Accugereedschap hoeft niet op een stopcontact te worden aangesloten; daarom is het altijd in bedrijfsklare toestand. Om ernstig persoonlijk letsel te voorkomen, dient u extra voorzorgsmaatregelen te nemen en zorgvuldig te werk te gaan bij het uitvoeren van onderhoud, service of het vervangen van het snijhulpstuk of andere hulpstukken.

Om ernstig persoonlijk letsel te voorkomen, dient u het accupack uit de motorunit te verwijderen en te wachten tot de borstelrol tot stilstand is gekomen voordat u onderhoud uitvoert, reinigt, extra hulpstukken vervangt of wanneer het product niet in gebruik is.

ALGEMEEN ONDERHOUD

Laat remvloeistoffen, benzine, producten op petroleum basis, kruipolie, enz. nooit in contact komen met plastic onderdelen. Chemicaliën kunnen plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstig persoonlijk letsel.

Dompel de borstel bij het reinigen van de borstelbevestiging NIET onder in water of andere vloeistoffen. Reinig uw machine niet met een hogedrukreiniger. De massieve waterstraal kan onderdelen van de machine beschadigen.

ONDERHOUD VAN DE BORSTELROL

• Reinig de borstelrol regelmatig.
• Als een van de borstelrollen moet worden vervangen vanwege schade, vervang dan beide borstelrollen voor de beste prestaties.

Alle onderhoud aan de borstel, anders dan de items die in deze onderhoudsinstructies worden vermeld, moet worden uitgevoerd door geautoriseerd onderhoudspersoneel.

DE BORSTELROLLEN VERVANGEN

Een beschadigde borstelrol kan na langdurig gebruik in stukken breken, wat gevaarlijke projectielen kan veroorzaken. Weggeslingerde voorwerpen kunnen ernstig letsel veroorzaken. Inspecteer de borstel regelmatig en gebruik de borstel niet met versleten of beschadigde onderdelen.

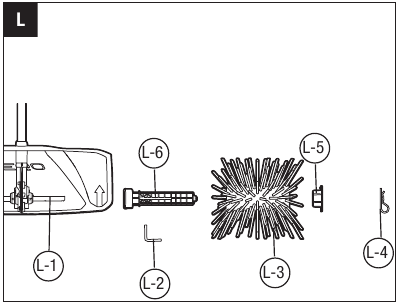

Verwijderen (Afb. L)
Zie de onderstaande beschrijving van de onderdelen van afb. L:

1. Verwijder de borgpen van het uiteinde van de aandrijfas.
2. Trek de borstel, samen met de afdekplaat erop, van de aandrijfas.

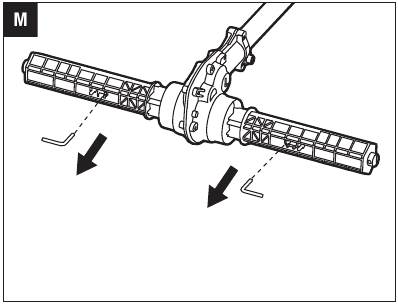

3. Als de aandrijfas beschadigd is, verwijder dan de vergrendelpen uit het gat van de aandrijfas en trek de aandrijfas van de aangedreven as (Afb. M).

4. Als de afdekplaat beschadigd is, trek deze dan van de borstelrol en vervang deze.
5. Volg dezelfde stappen om de andere borstel te verwijderen.

Installeren

1. Installeer de aandrijfas op de aangedreven as en steek de vergrendelpen in het gat op de aandrijfas (zie afb. F).

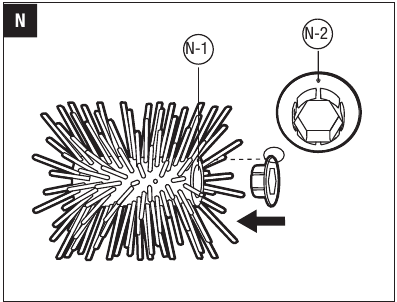

2. Installeer de afdekplaat op de borstel met de rib in de afdekplaat uitgelijnd met het gat op de borstel (Afb. N).


Zie de onderstaande beschrijving van de onderdelen van afb. N:

3. Duw de borstelrol op de aandrijfas (zie afb. G).
4. Steek de borgpen in het gat aan het einde van de aandrijfas en vouw deze plat.
5. Volg dezelfde stappen om de andere borstelrol te monteren.

Vervang altijd beide borstelrollen tegelijk.

DE EENHEID REINIGEN

• Verwijder de accu.
• Verwijder de stukjes wortels, verstopte grond of planten van de borstelrollen, de beschermkap of de versnellingsbak. Voor een grondige reiniging verwijdert u de borstelrollen en de beschermkap om ze grondig te wassen. Zie het bovenstaande hoofdstuk "DE BORSTELROLLEN VERVANGEN" voor gedetailleerde vervangingsstappen.
• Houd de ventilatieopeningen vrij van obstructies.

DE EENHEID OPBERGEN

• Verwijder het accupack uit het gereedschap.
• Reinig het gereedschap grondig en inspecteer de borstelrollen.
• Verwijder de borstelbevestiging van de motorunit en bedek de bevestigingsas met de eindkap om te voorkomen dat er vuil in de koppeling komt.
• Bewaar het gereedschap in een droge, goed geventileerde ruimte, afgesloten of hoog, buiten het bereik van kinderen. Bewaar de eenheid niet op of naast meststoffen, benzine of andere chemicaliën.

PROBLEEMOPLOSSING

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

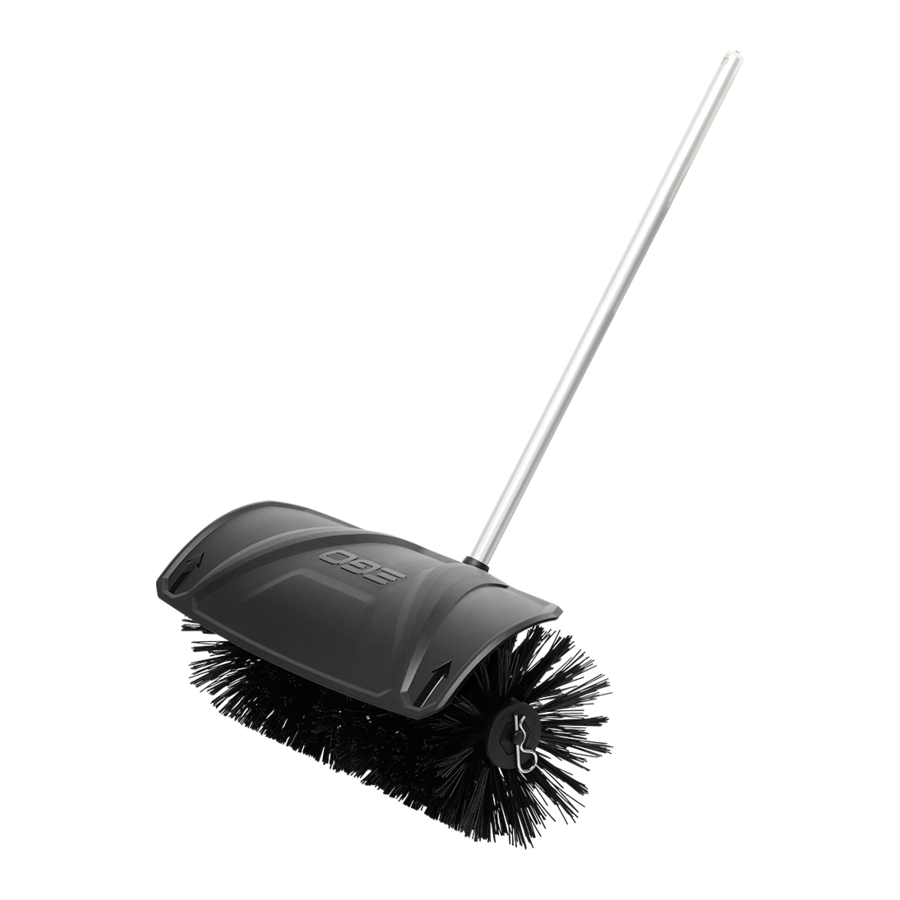

Download EGO BBA2100 Handleiding

Beschikbare talen
