Mamiya RZ67 Handleiding

Speciale functies

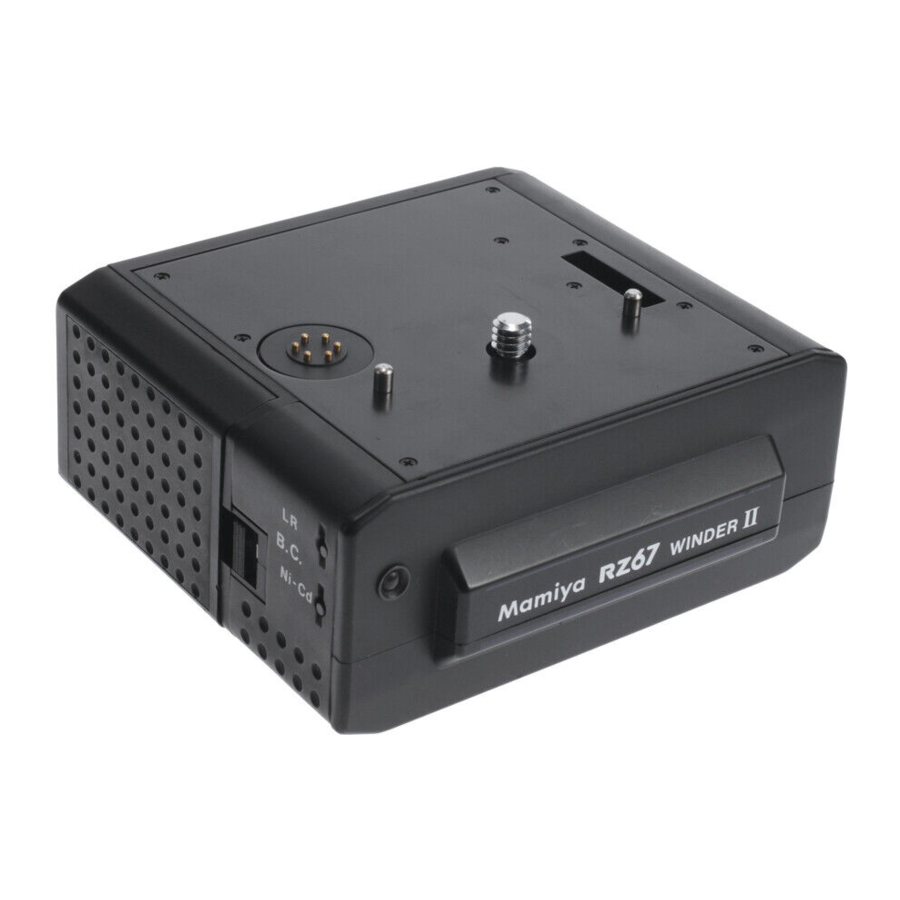

De Power Winder II Rz past handig onder de RZ-camera en wordt aan de statiefaansluiting bevestigd. Hij spant de sluiter opnieuw, beweegt de spiegel en transporteert de film telkens wanneer de ontspanknop wordt geactiveerd, hetzij op de camera, hetzij door middel van de elektromagnetische ontspankabels of door draadloze afstandsbediening. Hij kan enkele of continue opnamen maken. Hij gebruikt alkaline of oplaadbare AA Nicad-batterijen. In de studio kan hij ook worden gebruikt met een AC-adapter. De RZ Winder voegt nog meer veelzijdigheid toe aan het Mamiya RZ-systeem, in de studio of op locatie.

Specificaties

Dit product maakt gebruik van een beveiligingscircuit ter voorkoming van elektrostatische oplading. Mocht er een elektrostatische storing optreden, zorg er dan voor dat u de stroom naar dit product uitschakelt voordat u het opnieuw gebruikt. Zorg ervoor dat u het elektrische contact van dit product niet aanraakt.
In zeldzame gevallen kan dit product worden beïnvloed door een sterke externe elektromagnetische golf. Gebruik dit product in dergelijke gevallen zorgvuldig.

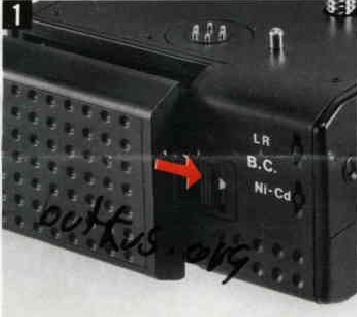

Batterijen plaatsen

1. Maak de batterijhouder los van de winder door de ontgrendelingshendel van de batterijhouder in de richting van de pijl te bewegen.

   Gebruik voor de Winder II Rz 6 AA alkaline/mangaanbatterijen of Ni-Cd-batterijen.

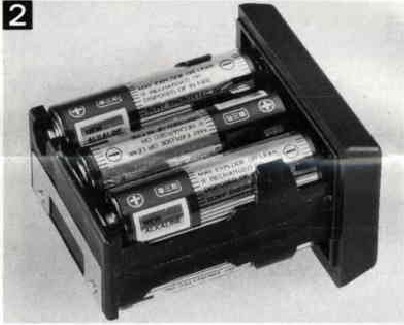

2. Plaats nieuwe batterijen en stem de ±polen van de batterijen af op de symbolen in de cassette. Plaats de cassette terug in de winder en duw deze volledig naar binnen totdat deze vastklikt en op zijn plaats vergrendelt.

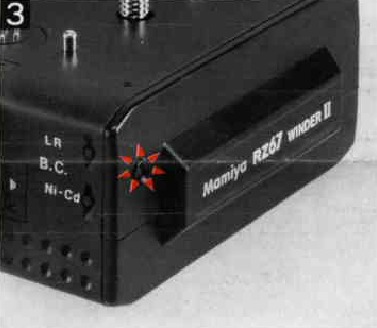

Batterijtest

1. Zet de aan/uit-schakelaar aan en druk op de batterijtestknop. Het rode lampje (LED) brandt wanneer de batterijen correct in de cassette zijn geplaatst, zoals aangegeven in de afbeelding.


Met alkaline/mangaanbatterijen

• Druk op de LR-knop.

Met Ni-Cd-batterijen

• Druk op de Ni-Cd-knop.
• Lampje brandt: De batterijcapaciteit is voldoende.
• Lampje knippert: De batterijcapaciteit is afgenomen. Vervang alle batterijen.
• Lampje brandt niet: De batterijen zijn verkeerd geplaatst of helemaal niet geplaatst.

Voorzorgsmaatregelen

• Zorg ervoor dat u de aan/uit-schakelaar uitschakelt wanneer de Winder RZ niet in gebruik is. Wanneer u de winder langere tijd niet gebruikt, verwijdert u de batterijen uit de cassette en bewaart u deze apart.
• Bij gebruik van koude batterijen of bij het fotograferen bij lage temperaturen, neemt de batterijprestatie af en kan de winder defect raken. Mocht dit gebeuren, schakel dan onmiddellijk de aan/uit-schakelaar uit. Wanneer u de winder bij lage temperaturen gebruikt, moet u ervoor zorgen dat de batterijen niet te koud worden.
• Continu, langdurig of frequent testen van de batterij zal de batterijen leegmaken en moet worden vermeden.
  Let op:
  Wanneer de AC-adapter is aangesloten, schakelt deze automatisch het AC-circuit van de winder in en wordt de batterijvoeding losgekoppeld. Het lampje gaat branden, maar in deze modus is het geen batterijtest. Zorg ervoor dat u alle zes batterijen vervangt wanneer u batterijen vervangt. Gebruik geen verschillende batterijtypen of nieuwe en oude batterijen door elkaar in de cassette, omdat dit kan leiden tot batterijlekkage of schade aan het apparaat.
• Wanneer de prestaties van de winder (filmtransport) trager worden, vervang dan zo snel mogelijk alle zes batterijen.
• Gebruik geen verschillende batterijtypen of nieuwe en oude batterijen door elkaar in de cassette, omdat dit kan leiden tot batterijlekkage en schade aan het apparaat.
• Zorg ervoor dat de ±polen overeenkomen met de symbolen in de cassette bij het plaatsen van de batterijen.
• De levensduur van de batterij varieert aanzienlijk afhankelijk van de volgende factoren: batterijtype, batterijmerk, versheid van de batterijen bij aankoop, de omstandigheden waaronder de batterijen worden bewaard vanaf het moment van aankoop tot het moment van gebruik, temperatuur op het moment van gebruik, of de batterijen frequent of met tussenpozen worden gebruikt.

Winder II bevestigen

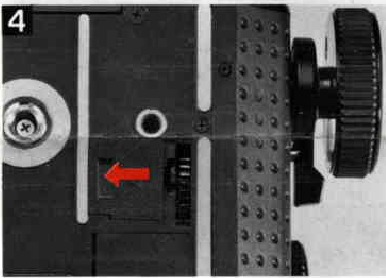

1. Schuif de winderkoppelingsafdekking van de camerabody open.

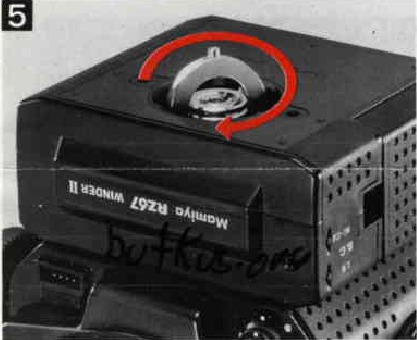

2. Plaats de winder op de basis van de camera en lijn de uitlijnpennen uit met de twee openingen van de camerabody. Vergrendel vervolgens de winder op de camerabody door de vergrendelingssleutel met de klok mee te draaien.

3. Zorg ervoor dat de winder stevig vastzit, zodat de onder druk staande elektronische contactpennen correct zijn aangesloten op die van de camera. Controleer deze toestand periodiek tijdens gebruik.

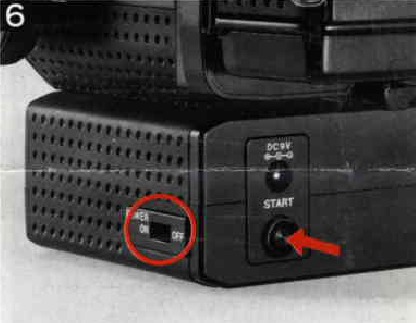

Winder II gebruiken

Plaats vooraf een rolfilmhouder, met de pijl van het beschermpapier uitgelijnd met het startteken van het filminzetstuk.
(Wanneer u de winder test met een onbelaste houder, zet u de R-M-hendel op "M")

1. Zet de aan/uit-schakelaar aan.
2. De film zal automatisch naar het eerste frame worden getransporteerd na het indrukken van de startknop (Start Button) van de winder.

3. Terwijl de winder de film transporteert, blijft het batterijtestlampje branden. De ontspanknop is gedurende deze tijd buiten werking om onbedoelde belichtingen te voorkomen.
4. Wanneer de laatste opname is gemaakt (nr. 10 met 120 en nr. 20 met 220 film), worden de film en het beschermpapier automatisch op de opwikkelspoel gewikkeld en stopt de winder.
5. Na het indrukken van de ontspanknop wordt de opname gemaakt, wordt de film automatisch getransporteerd en worden de sluiter en spiegel opnieuw gespannen voor de volgende opname.

• Continue belichtingen zijn mogelijk door de ontspanknop ingedrukt te houden.
• Wanneer een geladen houder halverwege de rol aan de camera is bevestigd en niet is doorgedraaid, kan de sluiter niet worden ontspannen. Druk in dat geval gewoon op de startknop (Start Button) van de winder en de film zal automatisch naar het volgende frame worden getransporteerd, klaar om te fotograferen.
• Wanneer de ontspanknopkraag is ingesteld op de noodsluiterbedieningsmodus, moet de startknop (Start Button) van de winder worden gebruikt om de film na elke opname door te draaien.
• Zelfs met een geladen houder die halverwege de rol aan de camera is bevestigd en is doorgedraaid, zal de sluiter niet altijd ontspannen als de sluiter aan de kant van de body niet is ingesteld. Druk in dit geval op de startknop op de winder. De sluiter wordt zo ingesteld dat er opnamen kunnen worden gemaakt.
• Als de startknop (Start Button) wordt ingedrukt terwijl de R-M-hendel op 'R' staat, kan de winder stoppen nadat de R-M-hendel terugkeert naar zijn normale (centrale) positie. Als dit gebeurt, drukt u nogmaals op de startknop (Start Button).

Wanneer de Winder II wordt gebruikt in combinatie met een RB67-serie lens.

• Bij gebruik van een lens uit de RB-serie met de Winder RZ, begint de winder de film onmiddellijk terug te spoelen nadat de druk van de ontspanknop is verwijderd, zelfs als de sluiter nog open staat. Zorg er vooral bij het gebruik van een lange sluitertijd voor dat u de ontspanknop volledig ingedrukt houdt totdat de sluiterwerking is voltooid.
