Behringer EUROLIVE B205D Handleiding

EUROLIVE B205D Aansluiting

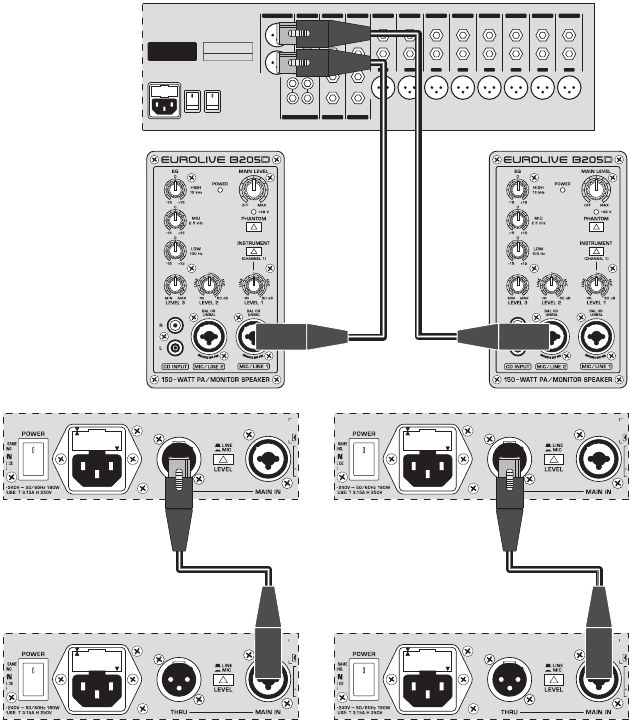

Meerdere luidsprekers koppelen

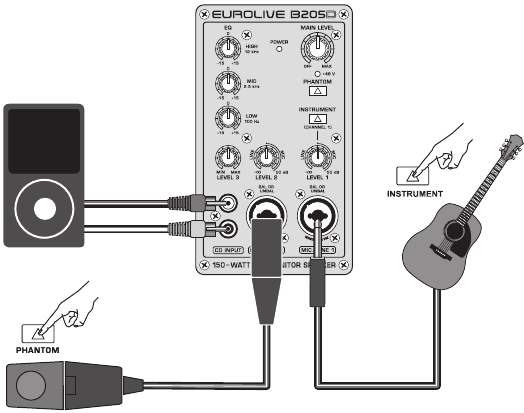

Microfoons, instrumenten en stereosignaalbronnen aansluiten.

B205D op een microfoonstandaard monteren

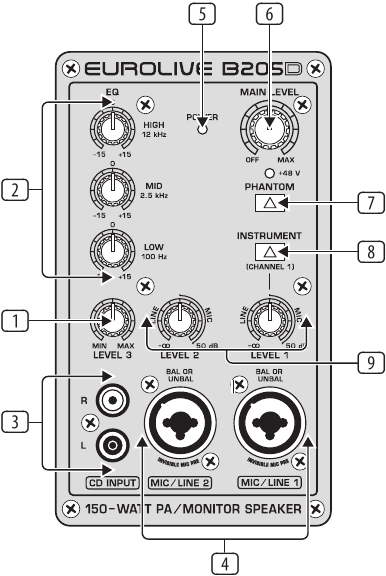

EUROLIVE B205D Bedieningselementen

1. LEVEL 3 Past de ingangsgevoeligheid (versterking) aan voor de CD INPUT RCA-aansluitingen.
2. EQ Verlaag of verhoog hoge, midden- en lage tonen met ±15 dB.
3. CD INPUT Leid signalen van cd-spelers, MP3-spelers, DJ-mixers en andere geluidsbronnen op lijnniveau naar deze RCA-aansluitingen.
4. MIC/LINE INPUTS (Kanalen 1 en 2) Leid ingangssignalen op lijnniveau naar deze combinatie-aansluitingen met behulp van XLR-, gebalanceerde ¼" TRS- of ongebalanceerde ¼" TS-connectoren.
5. POWER LED Brandt wanneer de luidspreker is ingeschakeld.
6. MAIN LEVEL Past het algemene volume aan.
7. PHANTOM Stuurt 48 V fantoomvoeding naar de MIC/LINE-ingangen om condensatormicrofoons van stroom te voorzien. De LED brandt wanneer de PHANTOM-knop is ingeschakeld.
8. INSTRUMENT Druk op deze knop om de MIC/LINE 1-ingang te optimaliseren voor ongebalanceerde signalen van instrumenten met behulp van ¼" TS-stekkers.
9. LEVEL 1/LEVEL 2 Past de ingangsgevoeligheid aan voor de MIC/LINE-combinatie-aansluitingen.

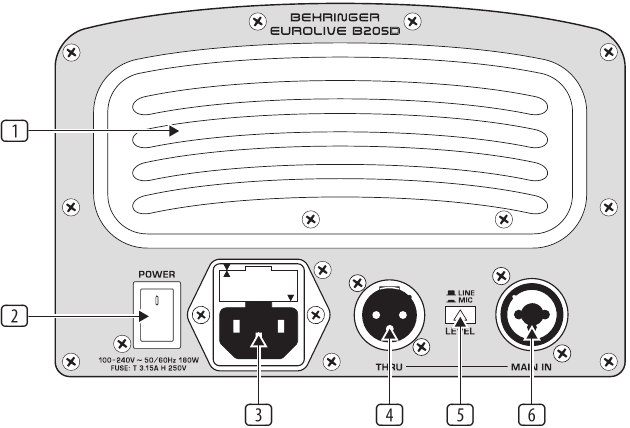

1. HEAT SINK Zorg ervoor dat u voldoende ruimte achter de luidspreker vrijhoudt voor warmteafvoer.
2. POWER SWITCH Schakelt de luidspreker in en uit.
3. POWER SOURCE Steek de meegeleverde IEC-voedingskabel in deze aansluiting.
4. THRU Leid een signaal naar een andere luidspreker of apparaat met behulp van een gebalanceerde kabel met een mannelijke XLR-stekker. De THRU-aansluiting haalt een signaal net voor de MAIN LEVEL- en EQ-sectie, gecombineerd met het MAIN IN-signaal.
5. LEVEL Past het niveau van het uitgaande THRU-signaal aan.
6. MAIN IN Sluit het THRU-signaal van een andere luidspreker aan met behulp van een gebalanceerde kabel met een vrouwelijke XLR-stekker of een gebalanceerde ¼" TRS-stekker.

EUROLIVE B205D Aan de slag

1. Plaats de luidspreker(s) op de gewenste locaties, bij voorkeur op standaards als persoonlijke monitoren of hoofdluidsprekers.

2. Stel alle bedieningselementen in zoals weergegeven: EQ-knoppen op 50%, MAIN LEVEL- en input LEVEL-knoppen helemaal omlaag.

3. Maak alle noodzakelijke aansluitingen. Schakel de stroom nog NIET in.
4. Schakel uw audiobronnen in (mixer, microfoons, instrumenten).
5. Schakel uw luidspreker(s) in door op de POWER SWITCH (aan/uit-schakelaar) te drukken. De POWER LED (stroom-LED) gaat branden.

6. Draai de MAIN LEVEL (hoofdniveau)-knop omhoog tot ongeveer 50% op elke luidspreker. (Bij gebruik van meerdere luidsprekers moet de MAIN LEVEL (hoofdniveau)-knop afzonderlijk op elke luidspreker worden ingesteld.

7. Speel uw audiobron af of spreek in uw microfoon op een normaal tot luid niveau.
8. Pas de LEVEL (niveau)-knop van elk kanaal aan op het gewenste volumeniveau. Als het signaal vervormt, draait u de LEVEL (niveau)-knop van het kanaal terug omlaag.
9. Pas indien nodig de HIGH (hoge tonen)-, MID (midden tonen)- en LOW (lage tonen)-EQ-knoppen op elke luidspreker aan om hoge, midden- en lage tonen naar uw smaak te versterken of te verlagen.
10. Breng de uiteindelijke algemene volumeaanpassingen aan met behulp van de MAIN LEVEL (hoofdniveau)-knop.

Specificaties

1. Online registreren.
   Registreer uw nieuwe Music Tribe-apparatuur direct na aankoop door naar musictribe.com te gaan. Door uw aankoop te registreren met behulp van ons eenvoudige online formulier, kunnen we uw reparatieclaims sneller en efficiënter verwerken. Lees ook de voorwaarden van onze garantie, indien van toepassing.
2. Storing.
   Mocht uw geautoriseerde Music Tribe-wederverkoper zich niet in uw buurt bevinden, dan kunt u contact opnemen met de geautoriseerde Music Tribe-uitvoerder voor uw land die wordt vermeld onder "Support" op musictribe.com. Als uw land niet wordt vermeld, controleer dan of uw probleem kan worden opgelost door onze "Online Support" die ook te vinden is onder "Support" op musictribe.com. U kunt ook een online garantieclaim indienen op musictribe.com VOORDAT u het product retourneert.
3. Stroomaansluitingen.
   Voordat u het apparaat in een stopcontact steekt, moet u ervoor zorgen dat u de juiste netspanning gebruikt voor uw specifieke model. Defecte zekeringen moeten zonder uitzondering worden vervangen door zekeringen van hetzelfde type en dezelfde waarde.

Belangrijke veiligheidsinstructies

RISICO OP ELEKTRISCHE SCHOK!
NIET OPENEN!
Aansluitingen gemarkeerd met dit symbool voeren elektrische stroom van voldoende sterkte om risico op elektrische schok te vormen. Gebruik uitsluitend professionele luidsprekerkabels van hoge kwaliteit met vooraf geïnstalleerde ¼" TS- of twist-locking-stekkers. Alle andere installatie of wijzigingen dienen uitsluitend te worden uitgevoerd door gekwalificeerd personeel.
Dit symbool, waar het ook verschijnt, waarschuwt u voor de aanwezigheid van niet-geïsoleerde gevaarlijke spanning in de behuizing - spanning die voldoende kan zijn om een risico op een schok te vormen.
Dit symbool, waar het ook verschijnt, waarschuwt u voor belangrijke bedienings- en onderhoudsinstructies in de bijbehorende documentatie. Lees de handleiding.

Om het risico op elektrische schokken te verminderen, mag u de bovenklep (of het achterste gedeelte) niet verwijderen. Er bevinden zich geen door de gebruiker te onderhouden onderdelen binnenin. Laat onderhoud over aan gekwalificeerd personeel.

Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen en vocht. Het apparaat mag niet worden blootgesteld aan druppelend of spattend vocht en er mogen geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.

Deze service-instructies zijn uitsluitend bedoeld voor gebruik door gekwalificeerd servicepersoneel. Om het risico op elektrische schokken te verminderen, mag u geen ander onderhoud uitvoeren dan in de bedieningsinstructies staat. Reparaties moeten worden uitgevoerd door gekwalificeerd servicepersoneel.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig uitsluitend met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
8. Installeer niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil het veiligheidsdoel niet van de gepolariseerde of geaarde stekker. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen betrapping of beknelling, met name bij stekkers, contactdozen en het punt waar ze uit het apparaat komen.
11. Gebruik uitsluitend hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik uitsluitend met de kar, de standaard, het statief, de beugel of de tafel die door de fabrikant is gespecificeerd of die samen met het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie kar/apparaat om letsel door omvallen te voorkomen.

13. Koppel dit apparaat los tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of een beschadigde stekker, vloeistof is gemorst of voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
15. Het apparaat moet worden aangesloten op een WANDcontactdoos met een beschermende aardingsaansluiting.
16. Wanneer de NETSTEKKER of een apparaatkoppeling wordt gebruikt als ontkoppelingsvoorziening, moet de ontkoppelingsvoorziening gemakkelijk bedienbaar blijven.
17. Installeer niet in een afgesloten ruimte, zoals een boekenkast of een vergelijkbare unit.
18. Plaats geen open vuurbronnen, zoals brandende kaarsen, op het apparaat.
19. Houd rekening met de milieuaspecten van het verwijderen van batterijen. Batterijen moeten worden ingeleverd bij een inzamelpunt voor batterijen.
20. Dit apparaat mag worden gebruikt in tropische en gematigde klimaten tot 45°C.
