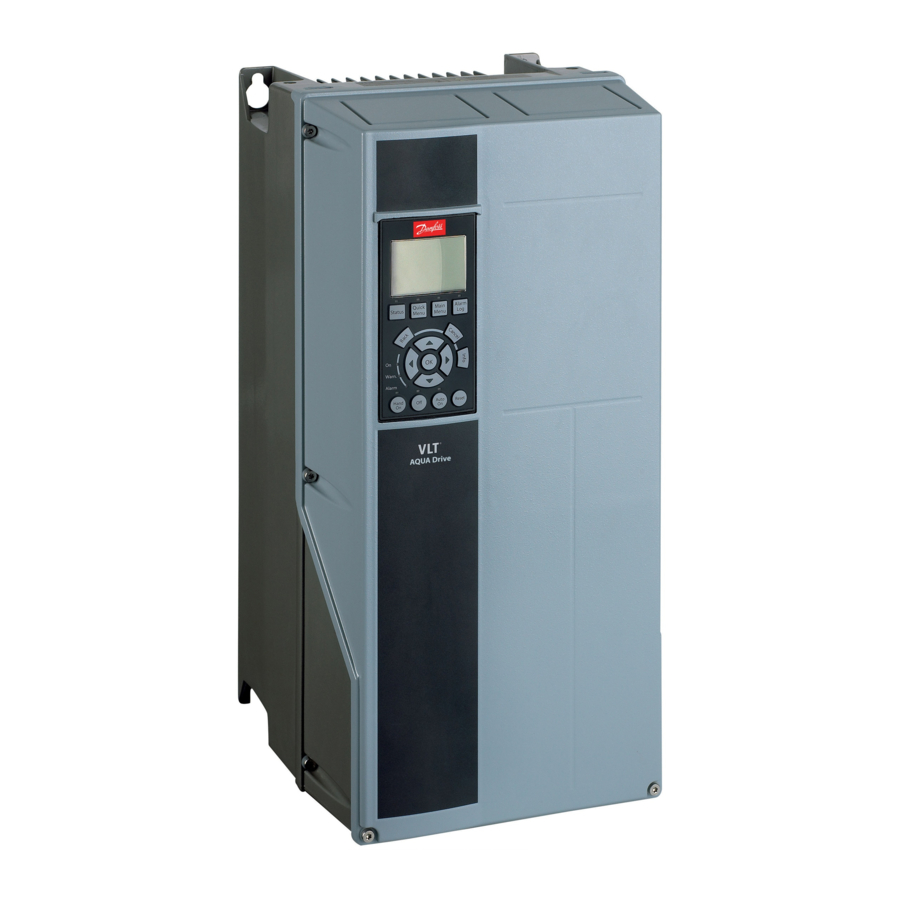

Danfoss VLT FC Serie Handleiding
Voorafgaande installatie
Aandachtspunten voorafgaand aan de installatie
- Modules in reserveonderdelensets kunnen afkomstig zijn van andere fabrikanten dan de originele onderdelen, maar zijn wel compatibel.
- Zorg ervoor dat de omgeving vrij is van stof en verontreinigingen die zich kunnen ophopen op de thermische verbinding.
- Om voortijdige IGBT-defecten te voorkomen, gebruikt u thermisch vet om een goede thermische interface te creëren tussen de IGBT-modules en het koellichaam.
Raadpleeg de productonderhoudshandleiding voor procedures voor demontage/montage.
LET OP
Neem de juiste voorzorgsmaatregelen tegen elektrostatische ontlading (ESD) om schade aan gevoelige componenten te voorkomen
Installatieprocedure
- Reinig het koellichaam met een schone doek en een oplosmiddel- of alcoholoplossing voordat u de IGBT-module installeert.
- Breng thermisch vet aan op de onderkant van de IGBT-module.
- Thermisch vet kan in de verpakking scheiden. Oefen gedurende één minuut lichte druk uit op de buitenkant van de verpakking om de inhoud die mogelijk bezonken is te mengen.
- Breng een laag vet aan op de onderkant van de module. Overtollig vet rond de module is geen probleem.
- Plaats de IGBT-module in de juiste positie en draai de schroeven handvast met behulp van de montageschroeven die bij de reserveonderdelenset zijn geleverd. Wacht één minuut voordat u de schroeven aandraait.
- Draai de schroeven langzaam aan, in de volgorde die wordt weergegeven in Afbeelding 1.1, tot 50% van de aanhaalmomentwaarde in Tabel 1.1 (maximaal 20 omwentelingen per minuut).
![Installatie]( "Danfoss - VLT FC Serie - Installatie")
Tabel 1.1 Instructies voor het aanhaalmoment
Aanhaalmoment busbarverbinding Aanhaalmoment montage Volgorde van vastdraaien 44 in-lb (5 Nm) 44 in-lb (5 Nm) Handvast: 1-2-3-4
Volledig aanhaalmoment: 4-3-2-1 - Blijf de montageschroeven langzaam aandraaien tot 100% van de aanhaalmomentwaarde (maximaal 5 omwentelingen per minuut).
