Silverline 457050 Handleiding

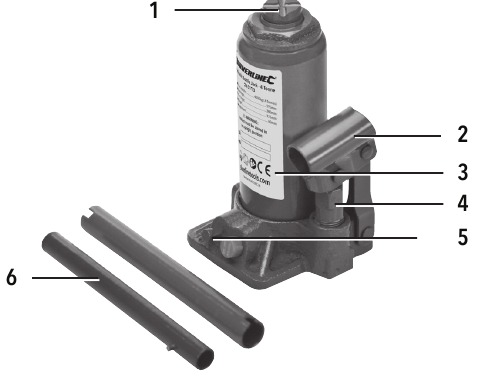

Productbekendmaking

1. Zadel
2. Handgreepfitting
3. Hefcilinder
4. Pomp Cilinder
5. Ontlastklep
6. Handgrepen

Specificatie

Als onderdeel van onze voortdurende productontwikkeling kunnen specificaties van Silverline producten zonder kennisgeving worden gewijzigd.

Veiligheid van de krik

• Nooit gebruiken om mensen of dieren op te tillen.
• Alleen optillen op een manier die ervoor zorgt dat de lading stabiel is en stabiel blijft tijdens het hijsproces.
• Zorg ervoor dat de krik en de lading tijdens elke hijsbewerking in het zicht van de bediener zijn.
• Alleen gebruiken op een vlakke ondergrond die bestand is tegen de hijslast aan de basis van de fleskrik. Wees voorzichtig met het gebruik op asfalt, omdat dit oppervlak onder belasting kan wegzakken.
• Wanneer een object wordt opgetild, moet het gebied direct eronder en eromheen als zeer gevaarlijk worden beschouwd.
• Plaats nooit een lichaamsdeel onder een niet-ondersteunde opgekrikte lading.
• Laat nooit een onbeheerde opgekrikte lading niet-ondersteund achter.
• Overschrijd de nominale hefcapaciteit niet, zelfs niet met een minimale hoeveelheid.
• Als de hijsapparatuur een lading niet kan heffen, stop dan onmiddellijk. De capaciteit is mogelijk overschreden of de apparatuur vereist mogelijk onderhoud.
• Controleer altijd de staat van uw apparatuur. Hydraulische fittingen moeten in goede staat verkeren en vrij zijn van lekken. Geen enkel onderdeel mag schade of slijtage vertonen.
• Eventuele extra steunen moeten het volledige gewicht van het op te tillen object kunnen dragen, samen met wat extra capaciteit als veiligheidsmaatregel.
• Wijzig geen enkele hijsapparatuur. Elke poging om met deze apparatuur te knoeien, maakt de garantie ongeldig en kan leiden tot ernstig letsel bij uzelf of anderen om u heen.
• Neem bij het opkrikken van een voertuig langs de kant van de weg om een wiel te vervangen passende voorzorgsmaatregelen om de risico's van het verkeer te verminderen (verlichting, bewegwijzering enz.).
• Zorg er bij het opkrikken van een voertuig voor dat alle inzittenden het voertuig hebben verlaten.
• Gebruik alleen krikpunten die door de fabrikant zijn gespecificeerd en zorg ervoor dat ze in goede staat zijn en niet gecorrodeerd.
• Het product moet rechtop worden bewaard.
• Niet blootstellen aan of optillen van gevaarlijke materialen zoals zuren en oplosmiddelen.
• Niet gebruiken in explosieve omgevingen.
• Als u op enigerlei wijze niet zeker weet hoe u deze apparatuur veilig moet gebruiken, GEBRUIK HEM DAN NIET.

Beoogd gebruik

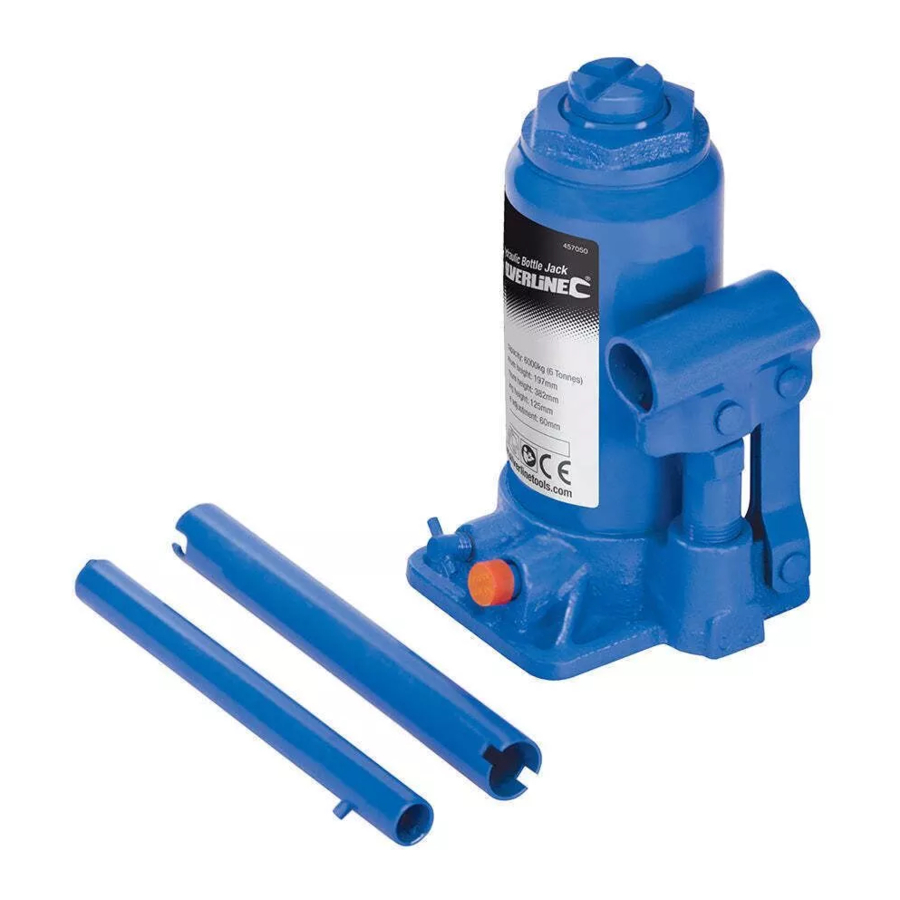

Hydraulische fleskrik met een capaciteit van 6 ton voor het heffen van voertuigen.
Opmerking: Niet geschikt voor materiaalbehandelingstoepassingen. Niet bedoeld voor commercieel gebruik.

Deze krik is uitsluitend ontworpen als hefwerktuig en moet worden gebruikt met de juiste lastondersteuningen.

Voor gebruik

• Controleer het niveau van de hydraulische olie (zie het hoofdstuk Onderhoud).
• Zorg ervoor dat het gereedschap schoon is, vooral op schroeven, plunjer, afdichtingen en Zadel (1).
• Zorg ervoor dat het werkgebied stabiel is, vrij van gladde verontreinigingen en voldoende stevig zodat het niet vervormt wanneer de last wordt opgetild.
• Controleer of de op te tillen last binnen de capaciteit van de krik valt.

Inspectie & onderzoek
Er moeten regelmatig inspecties worden uitgevoerd in overeenstemming met de lokale en nationale veiligheidseisen. Registreer de resultaten van elke inspectie en bewaar de bevindingen veilig ter referentie. Er moet in het bijzonder aandacht worden besteed aan:

• Zadel (1) dat naar beneden glijdt of kruipt
• Tekenen van schade aan de behuizing, Handgrepen (6) of de basis, zoals scheuren of vervorming
• Tekenen van lekkage van hydraulische olie
• Tekenen van schade aan de plunjer, zoals groeven, krassen of vervorming
• Ongewone hef- of daalbeweging, inclusief het niet kunnen heffen of dalen
• Ontlastklep (5) die niet werkt
  Elk van de bovenstaande punten kan wijzen op schade aan de krik. Beschadigde kriks kunnen extreem gevaarlijk zijn bij gebruik. Als het vermoeden bestaat dat de krik beschadigd is, neem hem dan uit gebruik en laat het gereedschap onderhouden door een bevoegd persoon. Deze lijst is niet uitputtend en er kan een training nodig zijn voor een goede inspectie van dit gereedschap.

Bediening

Opmerking: De hier verstrekte informatie is minimaal. Mogelijk hebt u aanvullende informatie of training nodig om dit gereedschap te gebruiken voor uw beoogde toepassing. Zorg er bij gebruik met voertuigen voor dat u over alle noodzakelijke informatie van de fabrikant beschikt.

Werk nooit onder een opgetild object en plaats er nooit een lichaamsdeel onder zonder gebruik te maken van de juiste ondersteuningsmiddelen (bijv. assteunen).

Vóór het eerste gebruik kan het nodig zijn om lucht uit de fleskrik te verwijderen/ontluchten. Zie het hoofdstuk Onderhoud.

Hefvermogen

Zet de handrem aan en gebruik wielkeggen, indien van toepassing, bij het heffen van voertuigen.

1. Draai met het uiteinde van de Handgreep (6) de Ontlastklep (5) volledig met de klok mee naar de gesloten stand.
2. Plaats de fleskrik op een stevige ondergrond, onder het op te tillen object. Controleer of het Zadel (1) is uitgelijnd met een aanbevolen hefpunt van het object.
   Zorg ervoor dat de fleskrik verticaal heft: gebruik de fleskrik niet in een andere richting.
3. Draai het Zadel tegen de klok in totdat het in contact komt met het hefpunt.
4. De fleskrik is nu klaar om te heffen. Controleer nogmaals of het op te tillen object stabiel en veilig is en of de belasting is gecentraliseerd.
5. Plaats de Handgrepen (6) in elkaar en steek ze in de Handgreepfitting (2). Pomp de handgreep op en neer om de last te heffen.
6. Wanneer het object tot de vereiste hoogte is geheven, plaatst u steunen (bijv. assteunen) en laat u de last zakken tot een veilige positie.

Laten zakken

1. Til het object van de steunen, volgens de bovenstaande hefprocedure.
2. Verwijder de handgreep uit de Handgreepfitting (2) en plaats deze op de Ontlastklep (5).
3. Draai de Ontlastklep zeer langzaam tegen de klok in. Een kleine beweging van de klep zorgt ervoor dat de fleskrik langzaam zakt en een grotere beweging zorgt ervoor dat deze snel zakt. Open de Ontlastklep niet meer dan één volledige slag.
4. Om het zakken te stoppen, draait u de Ontlastklep met de klok mee terug naar de gesloten stand.
   Opmerking: Draai bij het heffen van een voertuig om een wiel te verwisselen de wielmoeren iets los voordat u gaat heffen en draai de wielmoeren vast voordat u gaat zakken.

Onderhoud

Lucht uit het systeem verwijderen

1. Open de Ontlastklep (5) en verwijder de geverfde rubberen plug van de achterkant van de Hefcilinder (3).
2. Bedien de pomp snel om luchtbellen uit het systeem te forceren.
3. Plaats de rubberen plug terug. Controleer de werking en herhaal indien nodig.

Olie bijvullen

1. Open de Ontlastklep (5) en druk het Zadel (1) volledig naar beneden.
2. Zet de fleskrik rechtop.
3. Verwijder de rubberen plug van de achterkant van de Hefcilinder (3).
4. Vul bij met hoogwaardige hydraulische olie van klasse 22 tot aan het niveau van het gat.

   Gebruik geen remvloeistof of een ander type olie. De afdichtingen van de fleskrik kunnen beschadigd raken, waardoor deze tijdens gebruik kan uitvallen.

   Het onderhoud moet worden uitgevoerd door de agent van de fabrikant of een vergelijkbaar gekwalificeerd persoon.

Opslag

• Bewaar dit gereedschap zorgvuldig op een veilige, droge plaats buiten het bereik van kinderen.
• Bewaar de krik rechtop met de plunjer en het Zadel (1) in de onderste stand.
• Verwijder de Handgrepen (6) en bewaar ze zorgvuldig op een manier die een gemakkelijke identificatie mogelijk maakt.

Contact

Neem voor technisch advies of reparatieservice contact op met de hulplijn op (+44) 1935 382 222
Web: www.silverlinetools.com;
UK Address: Toolstream Ltd., Boundary Way, Lufton Trading Estate, Yeovil, Somerset, BA22 8HZ, United Kingdom
EU Address: Toolstream B.V., Hogeweg 39, 5301 LJ Zaltbommel, The Netherlands

Beschrijving van symbolen
Het typeplaatje op uw gereedschap kan symbolen weergeven. Deze vertegenwoordigen belangrijke informatie over het product of instructies over het gebruik ervan.

	Draag gehoorbescherming Draag oogbescherming Draag adembescherming Draag hoofdbescherming
	Draag handbescherming
	Om het risico op letsel te verminderen, moet de gebruiker de handleiding lezen
