Xtool M1 Ultra-handleiding

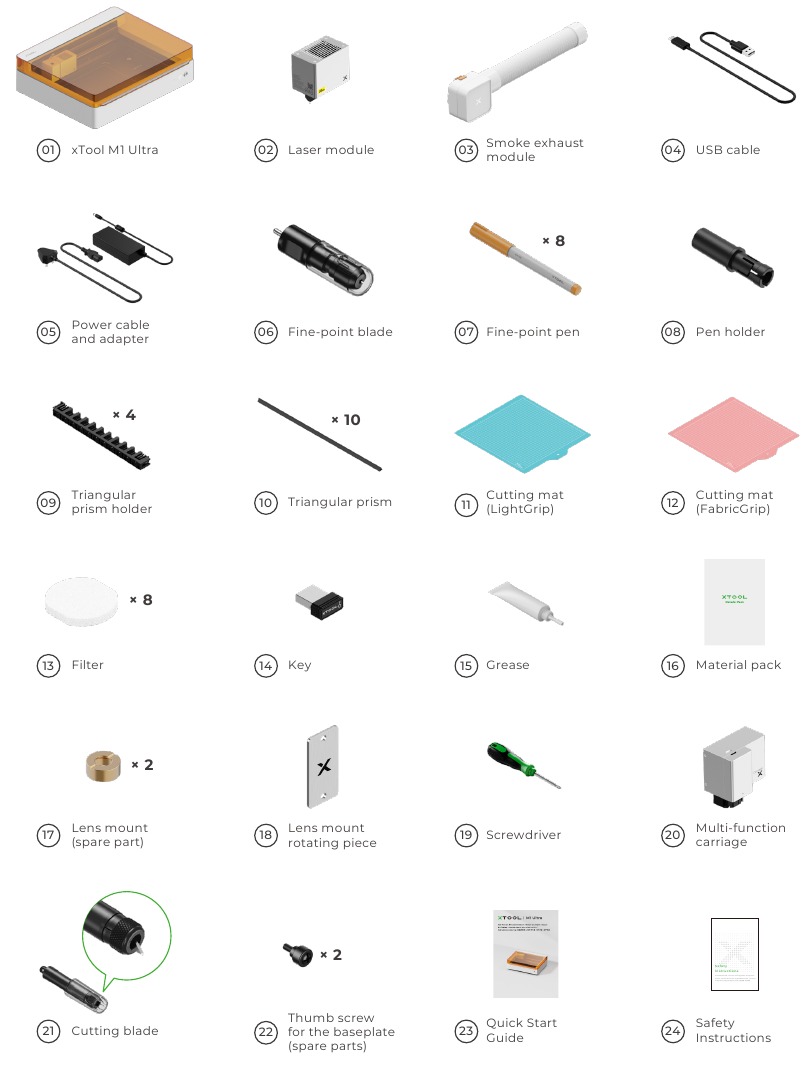

Lijst met items

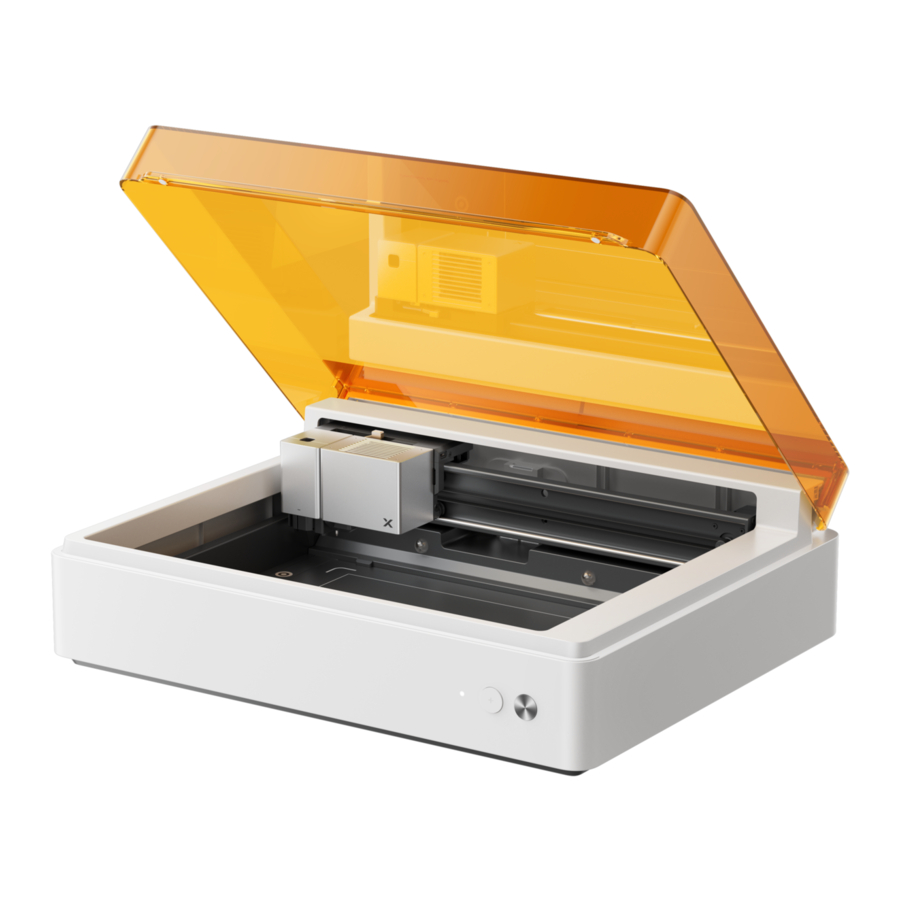

Maak kennis met uw xTool M1 Ultra

1. Basisslede
2. Multifunctionele houder
3. Wi-Fi-antenne
4. Zoekerpunt camera
5. Indicator
6. Puntmarkeringsknop

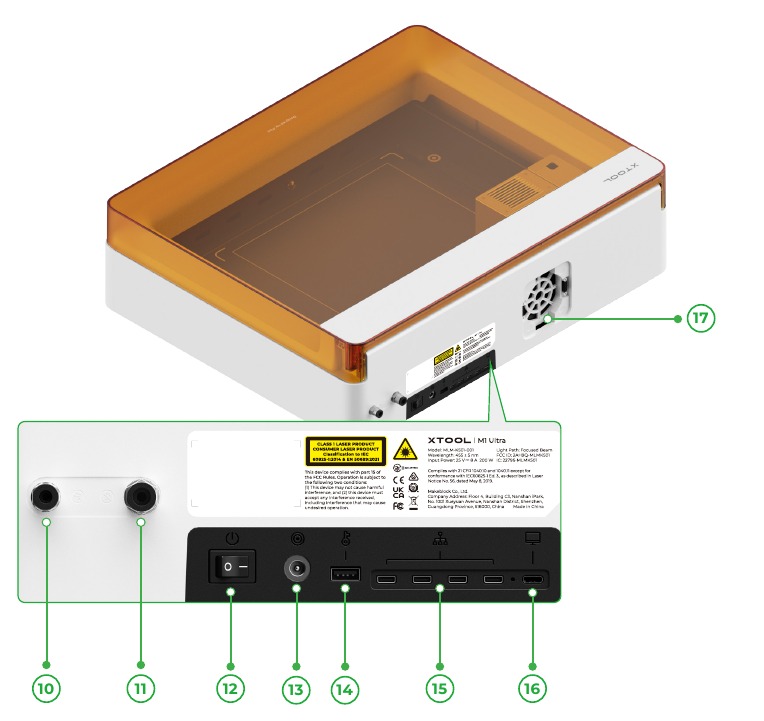

7. Start/Stop-knop
8. Poort roterende hulpstuk
9. Duimschroef voor de basisplaat
10. Buisfitting voor de luchtassistentieset
11. Buisfitting voor de brandveiligheidsset
12. Aan/uit-schakelaar

13. Stroompoort
14. Poort voor de sleutel
15. Verlengpoort × 4
16. USB-poort
17. Rookafvoer

Voorbereidingen

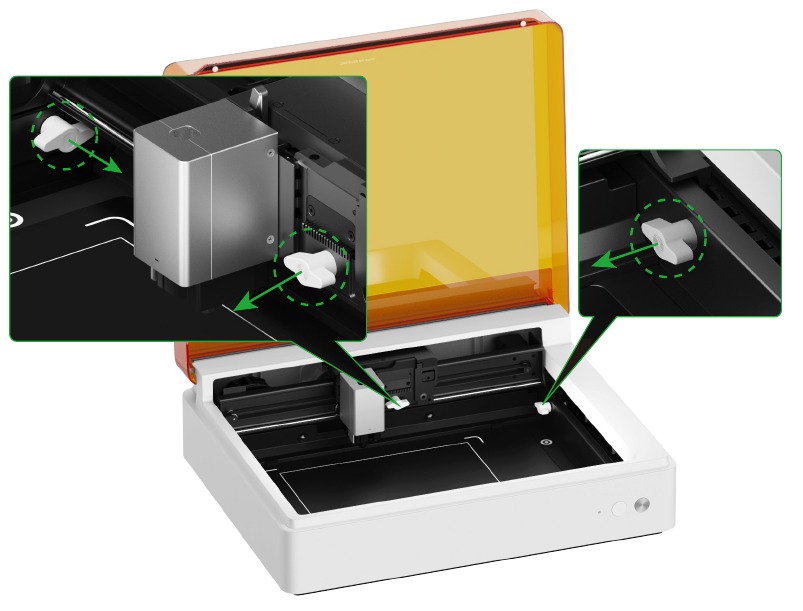

1. Verwijder de schroeven waarmee de geleiderails van de x-as en y-as zijn bevestigd

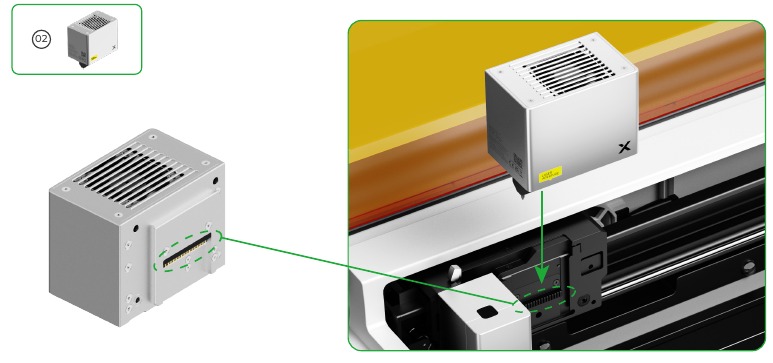

2. Installeer de lasermodule

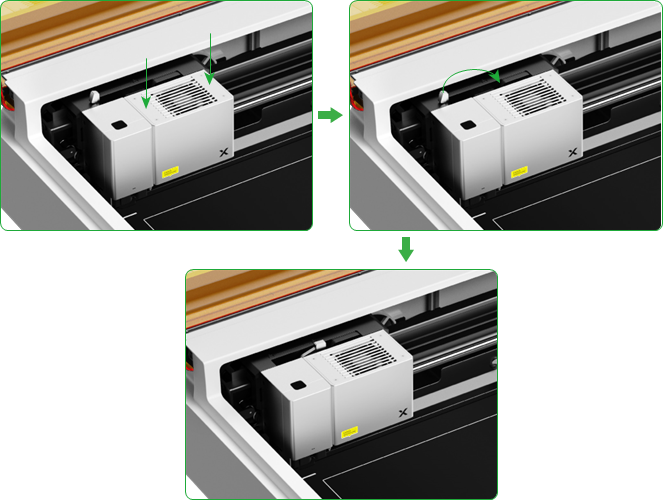

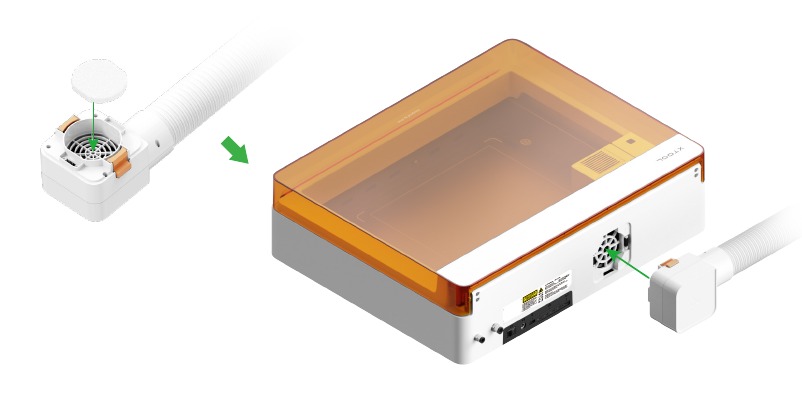

3. Installeer de rookafvoermodule
   Gebruik de rookafvoermodule niet zonder het filter. Anders kan deze rook en stof absorberen en beschadigd raken.

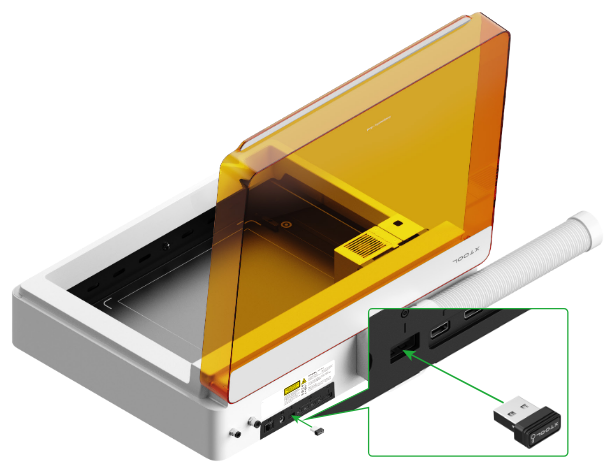

4. Plaats de sleutel


   • Plaats de sleutel om de verwerking en gerelateerde functies te ontgrendelen.
   • U kunt de sleutel verwijderen om de verwerking en gerelateerde functies te vergrendelen.

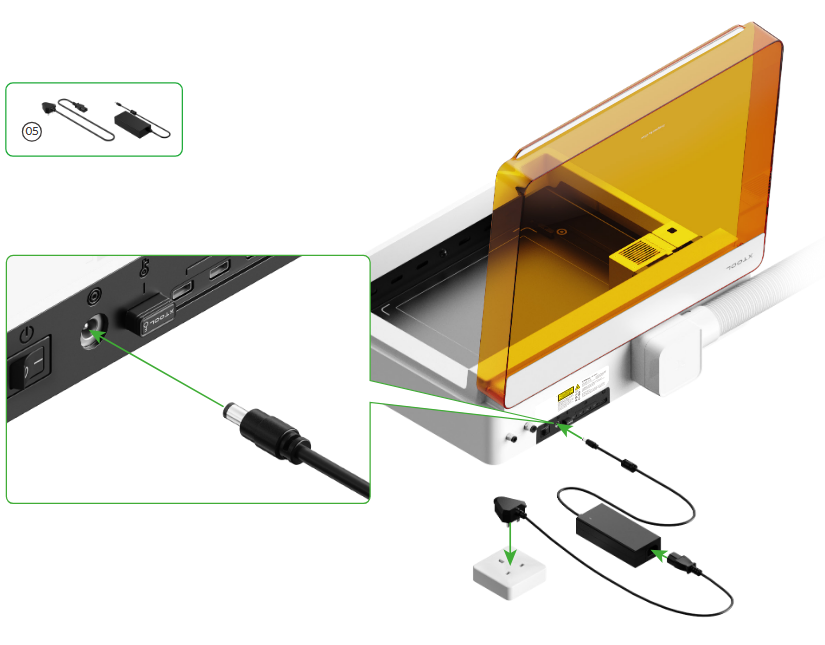

5. Sluit aan op een stroomvoorziening

6. Download en installeer xTool Creative Space (XCS)
   Ga naar xtool.com/software om xTool Creative Space (XCS) te downloaden en te installeren.


   Zoek naar xTool Creative Space in de App Store of scan de volgende QR-code om de app te downloaden.

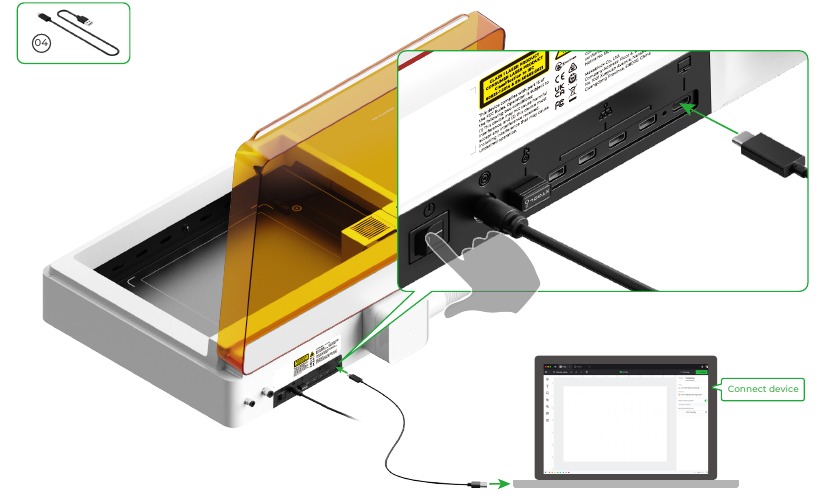

7. Verbind xTool M1 Ultra met een computer

• Schakel xTool M1 Ultra in, verbind deze met een apparaat en verbind deze vervolgens op XCS.


• Voor meer informatie over het gebruik van de software om xTool M1 Ultra te bedienen voor materiaalverwerking, scant u de QR-code of gaat u naar support.xtool.com/product/35.


xTool M1 Ultra gebruiken

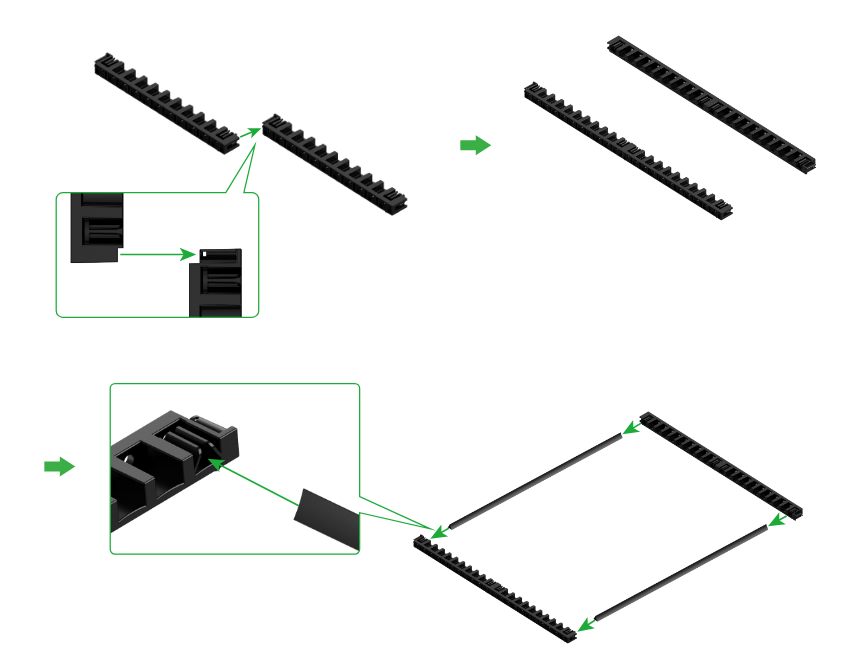

Voor lasersnijden

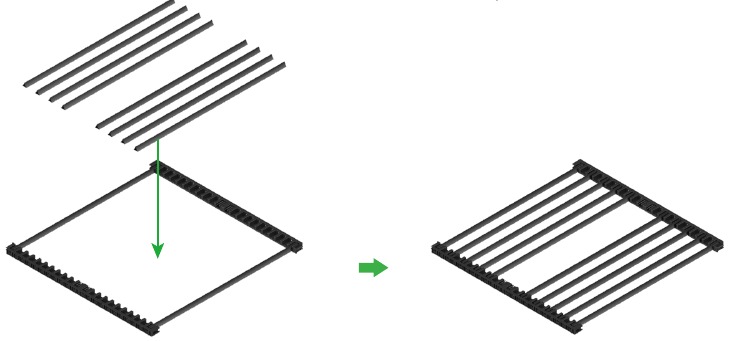

• Plaats de andere twee driehoekige prismahouders op dezelfde manier in elkaar.


• Bepaal het aantal driehoekige prisma's op basis van het te verwerken materiaal.


Voor snijden met een mes of een combinatie van laserbewerking en snijden met een mes

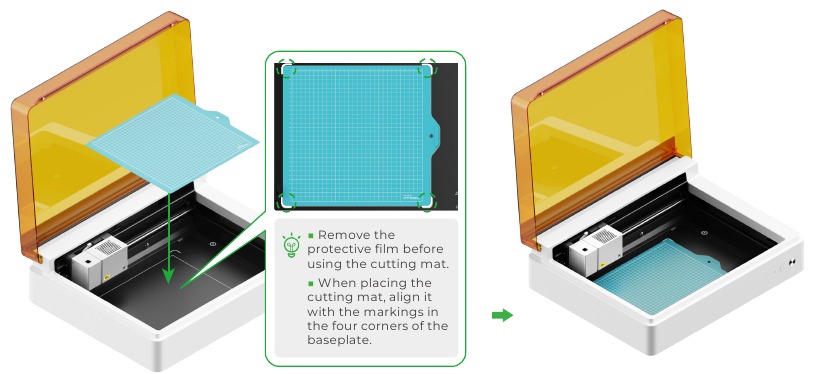

1. Plaats de snijmat op de basisplaat

   Opmerking: Gebruik voor papiermaterialen zoals karton en kraftpapier de LightGrip-snijmat; en gebruik voor stoffen materialen zoals stof de FrabicGrip-snijmat. Gebruik geen snijmat bij het snijden van een materiaal met laserstralen.

   Snijmat
   Kleur	Blauw	Roze
   Van toepassing op	Lichtgewicht materialen	Stoffen
   Materiaal	Karton, cadeaupapier, printpapier, kraftpapier, parelpapier	Stof

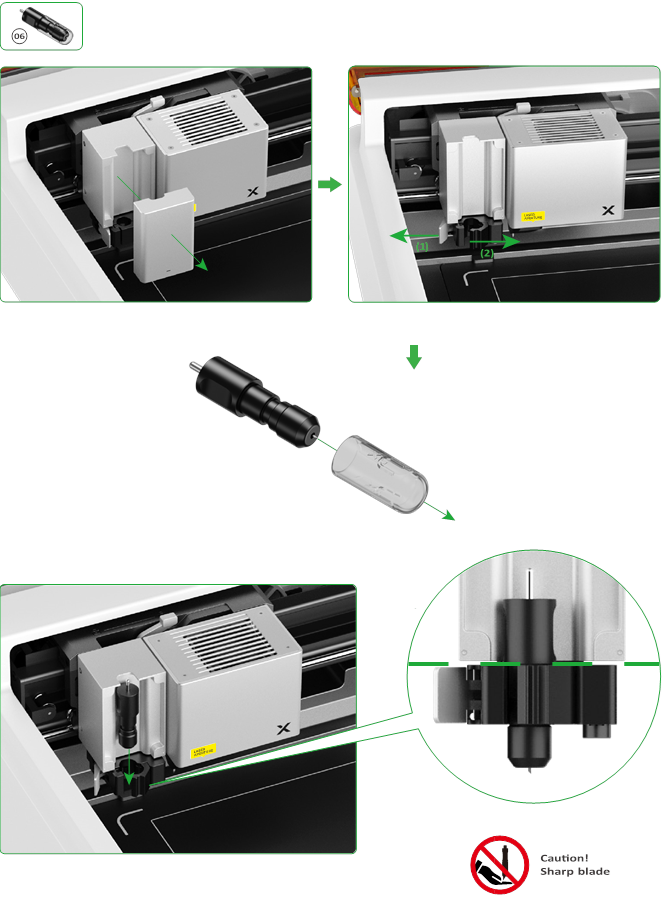

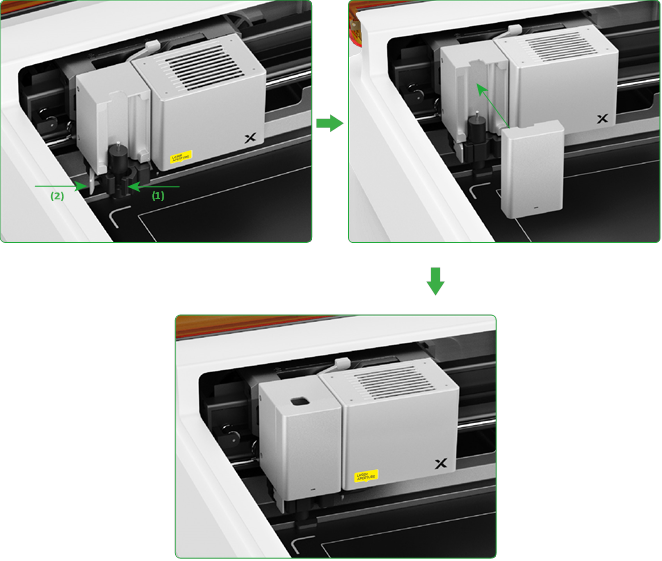

2. Installeer het mes met fijne punt op de basisslede



Voor pentekenen

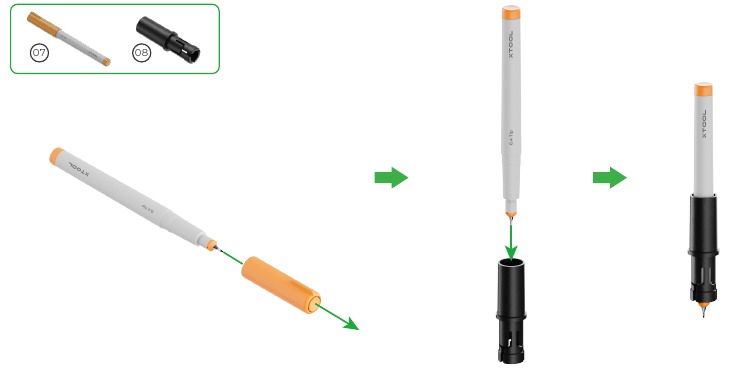

1. Installeer de pen met fijne punt op de penhouder

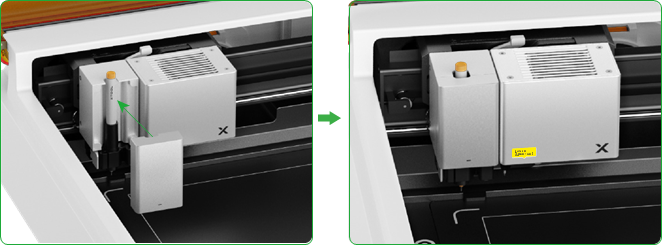

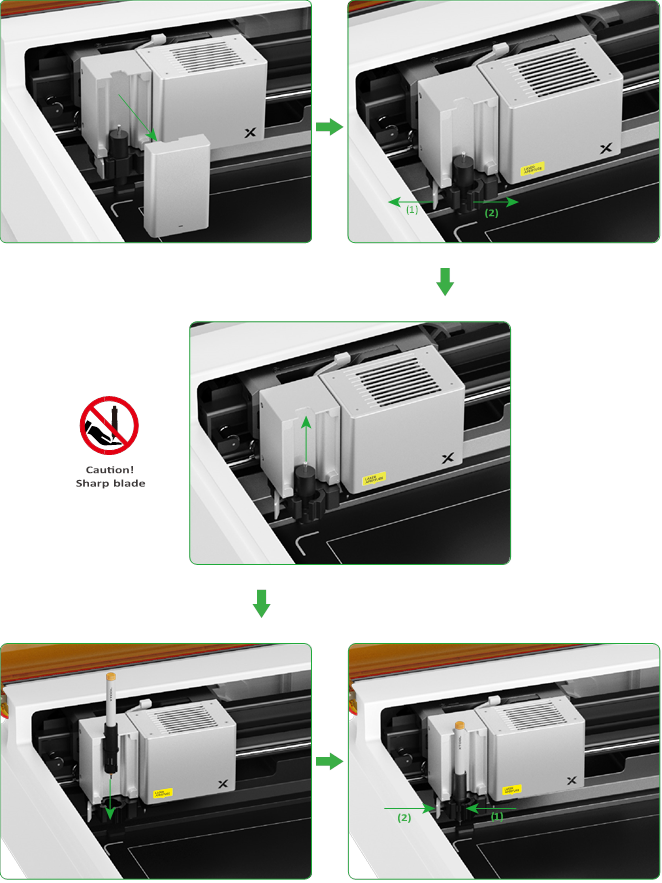

2. Installeer de pen met fijne punt op de multifunctionele slede

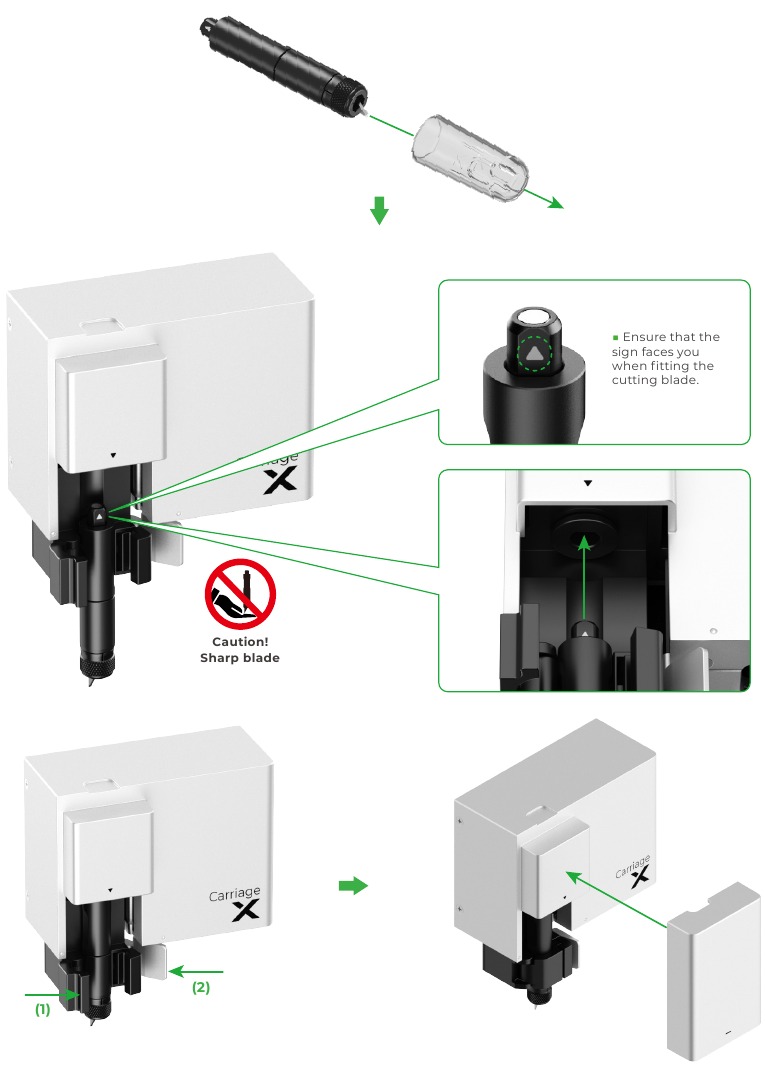

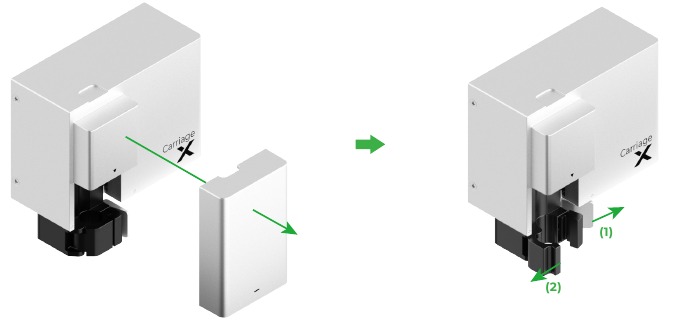

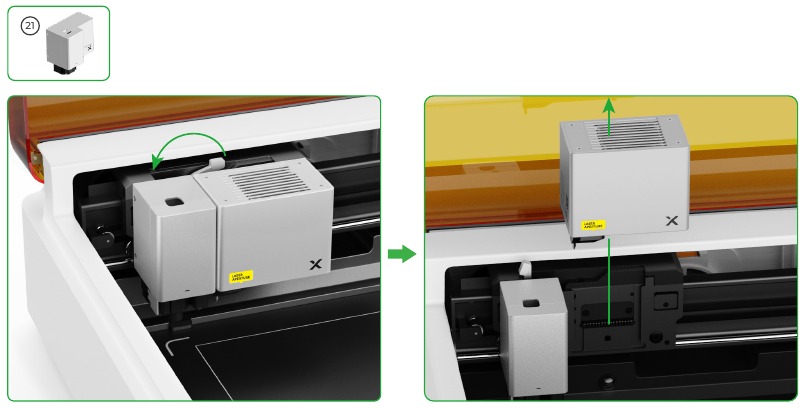

Voor meer functies

1.

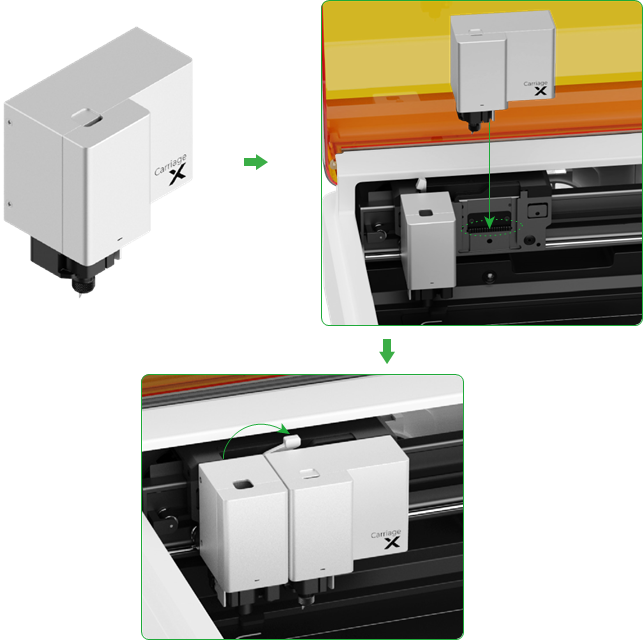

2. Installeer het accessoire op de multifunctionele slede

   Selecteer accessoires op basis van de verwerkingsbehoeften.



Beschrijving van de indicator

Indicatorstatus		Zoemerstatus	Apparaatstatus
	Continu wit	/	Stand-by, geen verbinding met XCS (in AP-modus)
	Continu lichtblauw	/	Stand-by, geen verbinding met XCS (in STA-modus)
	Continu paars	Eenmaal geluid	Stand-by, verbonden met XCS
	Ademend wit	/	Slaapstand, geen verbinding met XCS
	Ademend paars	/	Slaapstand, verbonden met XCS
	Langzaam knipperend paars	/	Firmware wordt bijgewerkt
	Continu groen	/	Markering van het verwerkingsgebied op XCS / Framing / Verwerking
	Langzaam knipperend blauw	Eenmaal geluid	Klaar voor framing / Klaar om te verwerken
	Continu blauw	/	Taak gepauzeerd
	Knipperend geel	Eenmaal geluid	Het deksel is open of niet volledig gesloten tijdens de werking.
	Knipperend geel	Blijft geluid maken	Vlam gedetecteerd (kleine vlam) / Apparaat geschud
	Knipperend rood	Blijft geluid maken	Vlam gedetecteerd (grote vlam)
	Knipperend geel	Drie keer geluid	Uitzonderingen treden op
	Knipperend rood	Drie keer geluid	Er treden grote uitzonderingen op

Referenties

• XCS-softwaredownload
• xTool M1 Ultra - xTool-ondersteuningscentrum

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Xtool M1 Ultra-handleiding
