Power Probe ECT3000, ECT3000B handleiding

Introductie

De ECT3000 helpt snel bij het lokaliseren van kortsluitingen en open verbindingen. De ECT3000 werkt net als de vertrouwde Power Probe ECT3000, maar dan met veel verbeteringen in functies en kenmerken om de nauwkeurigheid en snelheid van circuit testen te verhogen. Dit instructieboekje geeft u een aantal waardevolle diagnostische tips die zijn verzameld uit het veld en uit ons testlab. Dit instructieboekje heeft handige verwijzingen die u naar de juiste pagina's leiden met meer informatie en uitleg. De tijd nemen om dit instructieboekje zorgvuldig te lezen, geeft u waardevolle inzichten in deze gedetailleerde technieken voor het traceren van automotive circuits.

We hebben de ECT3000 ontworpen als een snelle oplossing voor uw automotive circuit problemen. De ECT3000 bestaat uit 2 hoofdcomponenten. Een intelligente zender en een intelligente ontvanger, samen met een set verbindingsadapters die u helpen om:

• Kortsluitingen te lokaliseren zonder onnodig plastic panelen, lijsten en vloerbedekking te verwijderen.
• Draden te traceren om te zien waar ze naartoe leiden
• Open circuits, schakelaars of onderbrekingen in draden te vinden
• De oorzaak van een ernstige batterij ontlading te traceren en te lokaliseren
• Intermitterende omstandigheden te testen en te vinden
• De continuïteit te controleren met behulp van de Power Probe III, IV of Hook

Deze functies zijn uiterst handig voor de professionele technicus. Een geschikt schema of bedradingsschema is altijd nuttig en vaak noodzakelijk bij het traceren van circuits. Hoe beter u uw circuit begrijpt, hoe beter de ECT3000 u kan helpen.

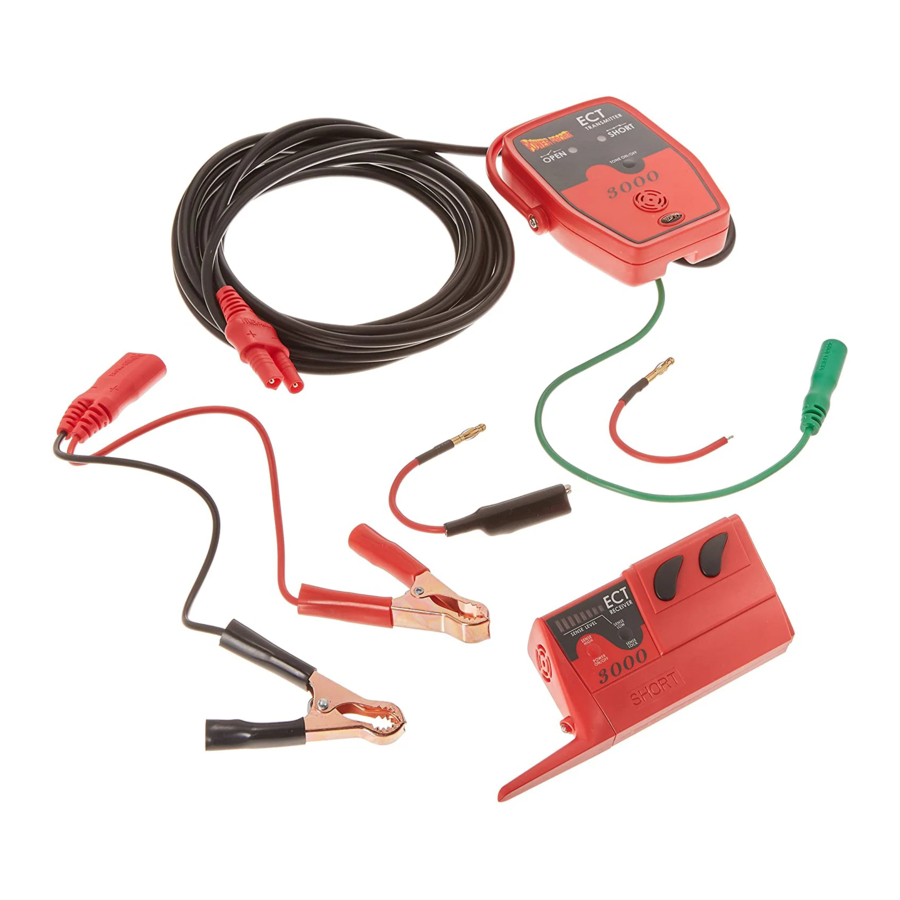

Onderdelen

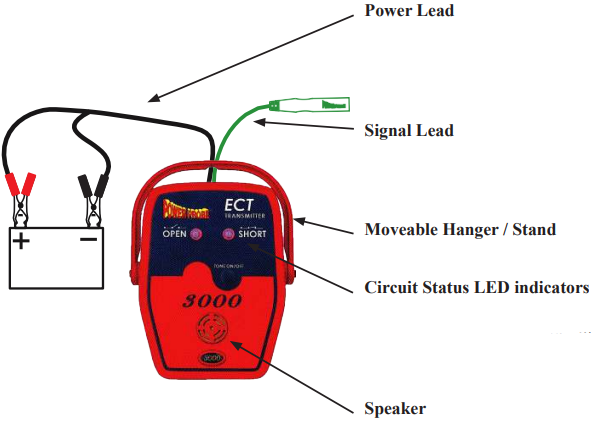

De SMART-zender

De zender is ontworpen om geaarde circuit signalen en open circuit signalen te genereren. De geaarde en de open circuit signalen zijn heel verschillend van elkaar, dus het is erg belangrijk om de verschillen in elk signaaltype te begrijpen. (zie "Kenmerken van het kortgesloten/geaarde circuit signaal" en Kenmerken van het open circuit signaal")

Voedingskabel
De 20 ft. voedingskabel van de intelligente zender levert stroom door rechtstreeks aan te sluiten op de voertuigbatterij en de lange lengte biedt gemakkelijke toegang tot circuits door het hele voertuig. De RODE clip wordt aangesloten op de positieve kant van de batterij en de ZWARTE clip wordt aangesloten op de negatieve kant. Het kan worden aangesloten op een stroombron van 12 tot 24 volt.

Signaalkabel
De signaalkabel met de groene banaanplug kan worden aangesloten op het assortiment adapters, sondes en clips die in de ECT3000-kit worden geleverd. Deze accessoires vereenvoudigen het aansluiten op uw circuit.

Verplaatsbare hanger / Standaard
Biedt meerdere handige montageopties tijdens het testen.

LED-indicatoren circuit status
Geeft de huidige circuit status aan - Kortsluiting / Open.
Tone aan/uit - Toggle Tone
De knop "Tone On/Off" (Tone aan/uit) schakelt de toon van de luidspreker van de zender in of uit.
De toggle tone functie van de intelligente zender geeft u de mogelijkheid om veranderingen in het circuit te detecteren om intermitterende problemen op te sporen. (Zie "Circuit Wiggle and Flex Test")

Luidspreker
Biedt hoorbare circuit status indicatie.

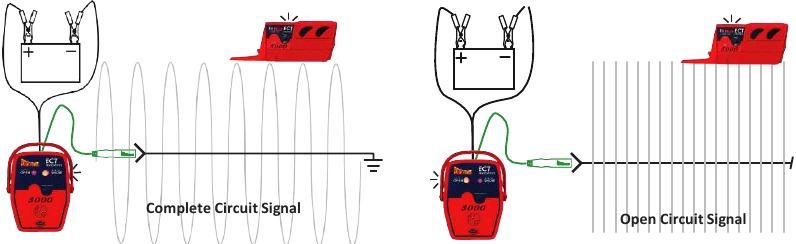

Na het aansluiten van de 20 ft. voedingskabel van de zender op de batterij van het voertuig, wordt een signaal gegenereerd via de groene signaaldraad en de banaanplug. Deze is aangesloten op het circuit dat u wilt traceren. Het signaal straalt langs het circuit uit, dat u kunt detecteren met behulp van de ontvanger. Er zijn twee soorten circuitsignalen die de zender genereert. Dit zijn het geaarde circuit SIGNAAL en het OPEN CIRCUIT SIGNAAL.

Het is erg belangrijk om vertrouwd te raken met beide signalen en hoe ze in uw circuit werken. Het "geaarde circuit signaal" en het "open circuit signaal" verschillen van elkaar, wat u zou moeten begrijpen. (Zie: "Kenmerken van het kortgesloten/geaarde circuit signaal" en "Kenmerken van het open circuit signaal")

De 2 belangrijkste kenmerken van de ECT3000 is dat het een signaal in een circuit uitzendt met de zender en dat u het vervolgens traceert met de ontvanger. De gemakkelijkste manier om ervoor te zorgen dat u het probleemcircuit volgt, is door het te isoleren van andere parallelle circuits.

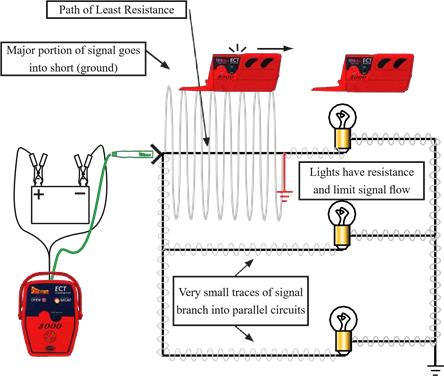

Kenmerken van het kortgesloten/geaarde circuit signaal

1. Sterkste wanneer het exclusief door één draad stroomt
   Wanneer het signaal door slechts één draad wordt geleid, is de signaalsterkte maximaal omdat 100% van het signaal uitsluitend door die draad loopt om terug te keren naar de negatieve kant van de batterij. Als het signaal zich vertakt naar parallelle circuits, wordt de sterkte verdeeld en is uiteraard zwakker in elke tak van het verdeelde circuit. Maar wanneer het signaal zich verzamelt via de enkele negatieve kabel om terug te keren naar de batterij, is de signaalsterkte weer maximaal omdat 100% van het signaal is geconcentreerd door de enkele negatieve batterijkabel. (zie "Het circuit isoleren dat u traceert")
2. Volgt het pad van de minste weerstand
   In het geval van een kortsluiting die de zekering betrouwbaar doorbrandt, kunt u soms wegkomen met het niet hoeven isoleren van het circuit. Het grootste deel van het signaal volgt het pad van de minste weerstand door de kortsluiting en vervolgens terug naar de batterij. In afb.1 kunt u zien dat het grootste deel van het signaal rechtstreeks naar de kortsluiting gaat. U kunt ook zien dat slechts een klein deel van het signaal door parallelle draden loopt.
3. Een 4 KHz gepolariseerd signaal
   Het feit dat het geaarde circuitsignaal een 4 KHz gepolariseerd signaal is, biedt directionele informatie voor de ontvanger om op te pikken. Dit vermogen om de richting naar de kortsluiting of aarde aan te geven, neemt het giswerk weg bij het traceren van geaarde circuits. (Zie "Richting naar de kortsluiting")
4. Voert een stroom van slechts 100 mA.
   Bij het genereren van een kortgesloten/geaard circuitsignaal loopt er maximaal 100 milliampère van de signaalkabel. Dit beschermt u tegen beschadiging van gevoelige computercircuits.

Kenmerken van het open circuit signaal zijn

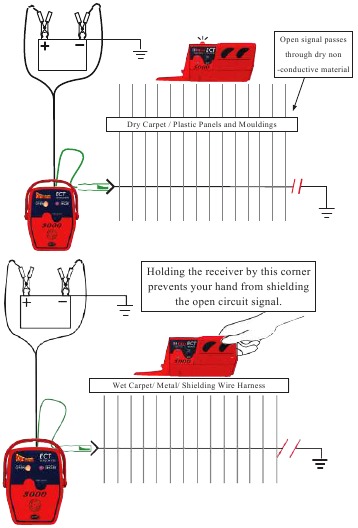

1. Zendt door NIET-geleidende materialen"
   Het signaal dat de ECT uitzendt bij het traceren van open circuits, straalt een zogenaamd E-veld uit. We zullen in deze handleiding naar een E-veld verwijzen als een "Open Circuit Signaal".
   Het open circuitsignaal straalt uit van draden en gaat door niet-geleidend materiaal zoals droog tapijt, plastic panelen of plastic lijsten. De ontvanger wordt gebruikt om deze signalen te detecteren, zodat u de open verbinding of onderbreking in het circuit kunt traceren en lokaliseren. (Zie "De gevoeligheid vergrendelen")
2. Gemakkelijk afgeschermd door geleidende materialen
   Het open circuitsignaal wordt echter gemakkelijk afgeschermd door geleidende materialen zoals metaal, nat tapijt, naburige draden in een kabelboom en zelfs uw hand. Dit betekent dat als geleidende materialen zich tussen de zendende draad en de ontvanger bevinden, het open circuitsignaal er niet doorheen dringt en daarom niet door de ontvanger wordt gedetecteerd. Het is dus noodzakelijk om op de hoogte te zijn van mogelijke afschermingsproblemen en deze zoveel mogelijk te vermijden.
   Een geweldig alternatief voor de ontvanger bij het detecteren van open circuitsignalen is het gebruik van de Power Probe III, IV of Hook door direct contact. (zie "Een open circuit verifiëren")
3. Signaal capacitieve koppeling aan parallelle zwevende circuits
   Een ander kenmerk van het open circuitsignaal is dat het capacitief koppelt aan parallelle zwevende circuits. (Zie: "Een draadboom op de werkbank traceren")
4. Reist naar ALLE open uiteinden

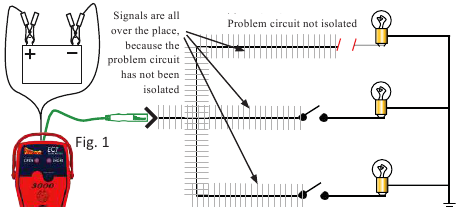

   In Afb. 1 injecteren we een open circuitsignaal in een parallel circuit met drie draden. Twee van die draden leiden naar open schakelaars en de andere leidt naar de open/onderbreking. Zoals u kunt zien, gaat het open circuitsignaal naar alle open uiteinden. Dit maakt het noodzakelijk om het probleemcircuit te isoleren van de andere.

5. Kan alleen aanwezig zijn in een circuit als er een weerstand is van meer dan 100 ohm
   (Zie: Open circuitsignaal versus geaard circuitsignaal")
6. Heeft GEEN polariteit
   Het open circuitsignaal heeft geen polariteit, daarom geeft de ECT-ontvanger geen richtingindicatie met betrekking tot een onderbreking in de draad. U moet logisch redeneren over de richting van de onderbreking in het circuit en het vervolgens blijven traceren.
7. 8 Volt amplitude en 4 kilo-Hertz signaal
   Het 4 Kilo-Hertz signaal van het open circuitsignaal kan worden gedetecteerd door de ontvanger. (Zie: "De gevoeligheid vergrendelen voor open circuits") U kunt ook de Power Probe III of Power probe IV gebruiken voor detectie van open circuitsignalen door direct contact. (Zie: "Een open circuit verifiëren")

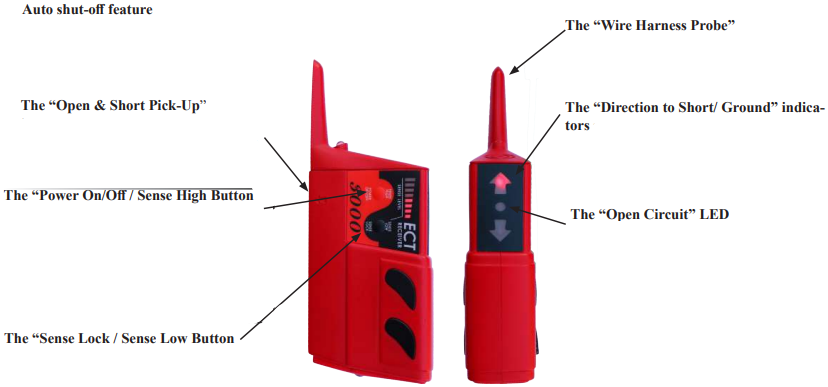

De SMART-ontvanger

De ontvanger is ontworpen om de "Gegronde circuit signalen" en de open circuit signalen van de zender te detecteren.

Automatische uitschakelfunctie
De ontvanger schakelt automatisch uit binnen 10 minuten wanneer deze GEEN signaal ontvangt.

De "Open & Short Pick-Up"
aan de zijkant van de ontvangerbehuizing bevindt zich om complete en open circuit signalen te detecteren.

De "Power On/Off / Sense High Button
vervult drie functies:

1. Het zet de ontvanger AAN en gaat naar "pulse mode" (zie "Pulse Mode")
2. Het verhoogt de signaalgevoeligheid van de ontvanger. (groter afstandsbereik)
3. Schakelt de ontvanger uit

De "Sense Lock / Sense Low Button
vervult twee functies:

1. Het vergrendelt de ontvanger op het Open of Kortgesloten circuit signaal.
2. Het verlaagt de signaalgevoeligheid van de ontvanger. (kleiner afstandsbereik)

De "Wire Harness Probe"
is voor het sonderen van een kabelboom om het open circuit signaal te detecteren. (Zie "Circuits traceren die afgeschermd zijn")

De "Direction to Short/ Ground" indicatoren
wijzen je in de richting van de kortsluiting of aarding van het complete circuit. (Zie "Richting naar de kortsluiting")

De "Open Circuit" LED
op de behuizing geeft aan wanneer het een open circuit signaal ontvangt.

Batterij installatie

1. Om de batterijen te installeren, verwijder voorzichtig twee schroeven van de batterijklep, verwijder de batterijklep aan de onderkant van de ontvangerbehuizing en plaats (2) AAA-batterijen in het batterijvak. Zorg ervoor dat de polariteit van de batterijen correct is en plaats vervolgens de batterijklep terug.

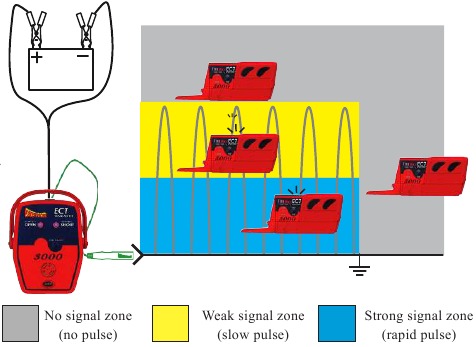

De SMART-ontvanger testen

Om de ECT-ontvanger te testen, sluit je de ECT-zender aan op de batterij van het voertuig, zet je de ontvanger aan door op de "Power On/Off / Sense High" button (knop) te drukken. Plaats de "Open & Short Pick-Up" (open & kortsluiting oppikker) van de ontvanger bovenop de groene signaalkabel. De ontvanger moet het open circuit signaal detecteren en dit aangeven door de open circuit LED-indicator die knippert en een pieptoon laat horen.

Om de ontvanger te testen op het "Short/Grounded Circuit signal" (kortsluiting/aardingscircuit signaal), sluit je de groene signaalkabel aan op de negatieve pool van de batterij. Vervolgens kun je het Grounded Circuit signal (geaard circuit signaal) testen door de "Open & Short Pick-Up" (open & kortsluiting oppikker) van de ontvanger parallel aan de groene signaalkabel te plaatsen. De ontvanger moet het "Grounded Circuit signal" (geaard circuit signaal) detecteren en de richting naar aarde aangeven met de "Direction to Short or Ground" (richting naar kortsluiting of aarde) indicatoren.

Pulsmodus

Wanneer je de ontvanger voor het eerst aanzet, gaat deze naar "Pulse Mode" (pulsmodus). "Pulse Mode" (pulsmodus) is geweldig voor de initiële detectie van het zendsignaal. Je kunt ook een gevoel krijgen voor de sterkte van het zendsignaal.
Terwijl je de "Open and Short Pick-Up" (open en kortsluiting oppikker) in de buurt van een zendsignaal plaatst, zal een LED-indicator herhaaldelijk knipperen samen met een hoorbare piep.

Wanneer de ontvanger in "pulse mode" (pulsmodus) staat:

1. Het detecteert zowel "geaard" als "open" circuit signalen.
2. Het pikt sterke en zwakke signalen op en bepaalt deze aan de hand van de pulsfrequentie.
3. De gevoeligheid is klaar om te worden vergrendeld door op de "Sense Lock / Sense Low" button (knop) te drukken.
4. Het detecteert en geeft de richting naar aarde of een kortsluiting weer.

Terwijl de ontvanger in "pulse mode" (pulsmodus) staat en je vervolgens op de "Sense Lock / Sense Low" button (knop) drukt, wordt de gevoeligheid van de ontvanger vergrendeld en staat deze niet langer in "Pulse Mode" (pulsmodus).

De ontvangstgevoeligheid van de ontvanger:
Wanneer de ontvanger in "pulse mode" (pulsmodus) staat, kun je deze geleidelijk dichter bij het zendsignaal brengen en de toename van de pulsfrequentie horen terwijl deze elk van de 8 gevoeligheidsniveaus passeert. De snelste pulsfrequentie is wanneer je het dichtst bij het zendsignaal bent. Zodra je op de "Sense Lock / Sense Low" button (knop) drukt, wordt de ontvangstgevoeligheid vergrendeld op die afstand (plus/minus een paar centimeter) van het zendcircuit.

Om de ontvangstgevoeligheid van de ontvanger te vergrendelen, moet aan twee voorwaarden worden voldaan.

1. De ontvanger moet in "Pulse Mode" (pulsmodus) staan.
2. De ontvanger moet een signaal ontvangen

Wanneer aan deze twee voorwaarden is voldaan, kun je nu op de "Sense Lock / Sense Low" button (knop) drukken om de afstand van de ontvanger en de ontvangstgevoeligheid te vergrendelen.

De gevoeligheid van de ontvanger aanpassen:
Door op de "Sense High' of "Sense Low" buttons (knoppen) op de ontvanger te drukken, wordt de gevoeligheidsafstand van de ontvanger vergroot of verkleind. De "Sense Level" (gevoeligheidsniveau) LED-balkgrafiek geeft het ingestelde gevoeligheidsbereik aan. Acht brandende LED's betekent het meeste signaalbereik en pikt signalen op tot ongeveer 8 inch. Eén brandende LED betekent het minste signaalbereik, ongeveer 1 inch. Dit kan op elk moment worden gewijzigd na de initiële signaalvergrendeling en kan worden gebruikt om de afstand tot de ontvanger te schatten waarop de probleemdraad zich bevindt. Deze functie kan ook worden gebruikt om de signaaltolerantie te vergroten en te verkleinen terwijl je een circuit door een voertuig traceert. Je moet mogelijk het bereik vergroten om door een groter obstakel te lezen, terwijl een kleiner bereik je in staat stelt om individuele draden of circuits nauwkeuriger te volgen.

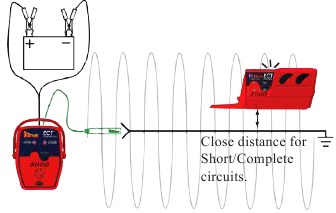

De gevoeligheid vergrendelen voor kortgesloten/gegronde circuits

Om de gevoeligheid van de ontvanger te vergrendelen voor kortgesloten/gegronde circuits, moet deze worden ingeschakeld en in "pulse mode" (pulsmodus) staan. Houd de "Open & Short Pick-Up" (open & kortsluiting oppikker) van de ontvanger parallel en zo dicht mogelijk bij de draad terwijl je de snelste pulsfrequentie bereikt. (Zie: Fig. A)

Fig. A

Druk nu op de "Sense Lock/Sense Low button" (knop). De ontvanger is nu vergrendeld op het sterke "Grounded Circuit signal" (geaard circuit signaal) en negeert zwakkere parallelle circuit signalen. Als je de gevoeligheid van de ontvanger opnieuw moet aanpassen, zodat deze zwakkere circuit signalen oppikt en gevoeliger is, druk je op de "Power On/Off / Sense High" button (knop) om terug te keren naar het verhogen van de gevoeligheid.

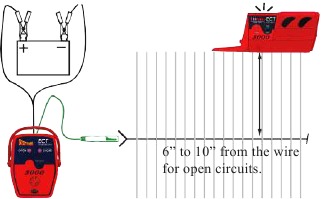

De gevoeligheid vergrendelen voor open circuits

Om de ontvanger zo in te stellen dat deze op zijn meest gevoelige instelling staat bij het traceren van open circuits. Schakel eerst de ontvanger in. Deze staat nu in "pulse mode" (pulsmodus). Houd hem zo dicht mogelijk bij het open circuit terwijl je de snelste pulsfrequentie ontvangt. Til nu de ontvanger ongeveer 4 inch van het circuit af en druk op de "Sense Lock/Sense Low button" (knop). (Zie: Fig. B)

Fig. B

Op dit niveau zou je het open circuit signaal in dat circuit moeten kunnen oppikken en andere signalen elimineren die capacitief in naburige zwevende circuits kunnen koppelen en problemen veroorzaken. Als je de ontvanger moet aanpassen zodat de ontvangstgevoeligheid gevoeliger is, druk dan op de "Power On/Off / Sense High" button (knop) of de "Sense Lock/Sense Low" button (knop) om de gevoeligheid omhoog of omlaag aan te passen. Pas aan totdat je de juiste instelling voor je toepassing hebt bereikt.

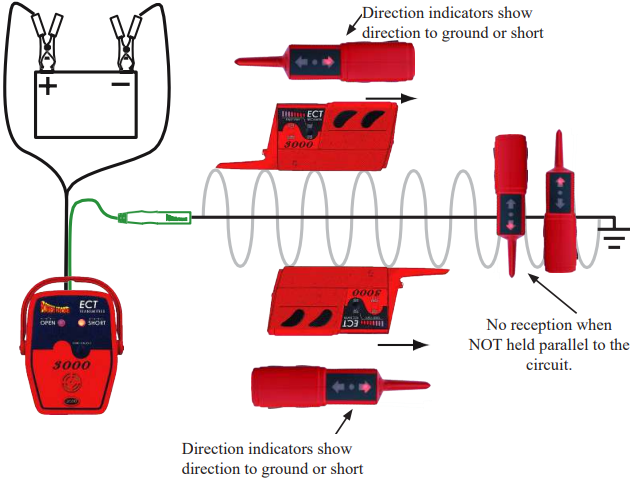

Richting naar de kortsluiting

Het Short/Grounded Circuit signal (kortsluiting/geaard circuit signaal) is gepolariseerd. Dit geeft de ontvanger de informatie die hij nodig heeft om je de richting naar de kortsluiting of de richting naar aarde te laten zien. Wanneer je de "Open & Short Pick-Up" (open & kortsluiting oppikker) van de ontvanger parallel aan de draad van het Grounded Circuit signal (geaard circuit signaal) plaatst, zal de "Direction to Short/Ground" (richting naar kortsluiting/aarde) indicator je in de richting naar aarde wijzen. Als je de ontvanger in de tegenovergestelde richting zou draaien, zal deze de polariteitsverandering detecteren, de "Direction to Short/ Ground" (richting naar kortsluiting/aarde) indicator zal omdraaien en zal nog steeds in de richting naar aarde wijzen. Houd er rekening mee dat de "Open & Short Pick-Up" (open & kortsluiting oppikker) van de ontvanger parallel aan het circuit moet worden gehouden om de "Direction to Short/Ground" (richting naar kortsluiting/aarde) aan te geven.

De ECT3000 werkt even goed met positieve chassis aarde of negatieve chassis aarde. Het enige waar je rekening mee moet houden is dat, bij het traceren van kortsluitingen, de ontvanger je altijd naar de min van de batterij wijst, dus als je een kortsluiting hebt tussen je bedrading en het chassis in een positief aardsysteem, hoef je alleen maar in de tegenovergestelde richting te traceren waarin de LED wijst!

De ECT3000 gebruiken bij het diagnosticeren van circuits

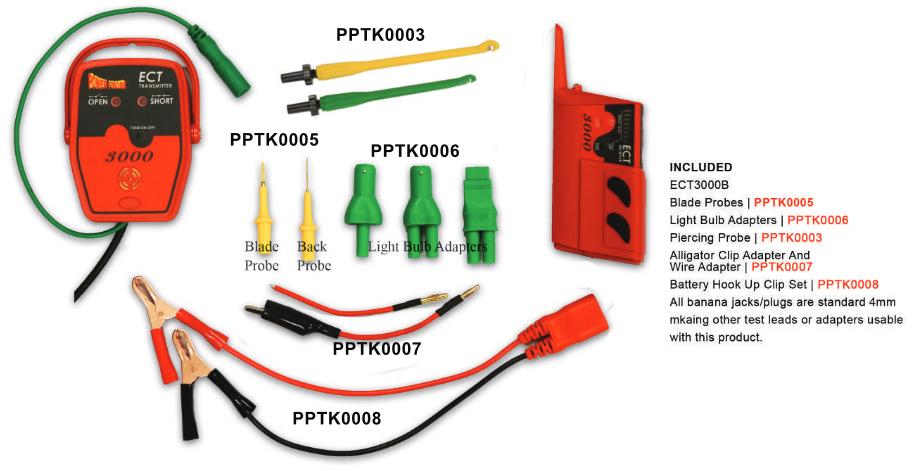

Aansluitaccessoires:
De volgende aansluitaccessoires zijn inbegrepen bij de ECT3000.

• Krokodillenklem: voor aansluiting op elke geleider, zoals een draad of een aansluiting.
• Bladsonde: voor het aftappen in zekeringcontacten en -connectoren.
• Achtersonde: voor het terugprikken van connectoren.
• Doordringende sonde: voor het aftappen in draden door de isolatie te doorboren.
• Adapters voor lampfittingen: 3 gangbare types voor eenvoudige aansluiting op aansluitingen van lampfittingen. Er zijn momenten waarop het kortsluit- of open staart- of remlichtcircuit zich dichter bij de lampfitting bevindt. Het is hier waar u het veel gemakkelijker kunt vinden om het circuit te diagnosticeren door rechtstreeks een signaal in de lampfitting te injecteren.
• Universele draadadapter: voor het maken van uw eigen aangepaste connector.

Afb. 1 Er zijn momenten waarop een kortsluiting of open circuit zich dichter bij het achterlicht- of remlichtcircuit bevindt. Het is hier waar u het veel gemakkelijker kunt vinden om het circuit te diagnosticeren door rechtstreeks een signaal in de lampfitting te injecteren. De adapters voor lampfittingen bieden een snelle en gemakkelijke manier om verbinding te maken met aansluitingen van lampfittingen.

Afb. 2 Andere keren kan het nodig zijn om het signaal bij het zekeringpaneel te injecteren met behulp van de vlakke bladapter.

Afb. 3 Het gebruik van de krokodillenklemadapter op een reeds blootliggende draad of de doordringende sonde zijn andere opties.

Een kortsluiting naar chassis aarde opsporen

Een directe kortsluiting naar chassis aarde die een zekering doorbrandt, is een van de eenvoudigste circuits om op te sporen om één simpele reden. Het grootste deel van het "Grounded Circuit Signal" (geaard circuitsignaal) gaat DOOR DE KORTSLUITING NAAR CHASSIS AARDE, waardoor het gemakkelijk te traceren is. Dit maakt soms het isoleren van het circuit overbodig.

1. Verwijder de doorgebrande zekering
2. Sluit de "stroomdraad" van de zender aan op de voertuigaccu
3. Sluit de "signaaldraad" aan op de kortgesloten aansluiting van het zekeringpaneel met behulp van de bladsonde.
4. Schakel de ontvanger in. Deze staat in de "pulse mode" (pulsmodus).
5. Plaats de "Open & Short Pick-Up" (open en kortsluiting opnemer) ongeveer 5 cm van de kabelboom en parallel aan de kortgesloten draad totdat de "Direction to Short or Ground" (richting naar kortsluiting of aarde) indicator snel piept.
6. Druk op de "Sense Lock/Sense Low" (gevoeligheidsvergrendeling/gevoeligheid laag) button (knop).
7. Traceer het circuit in de richting van de indicator totdat u het signaal verliest.
8. Als u een obstakel bereikt, verwijder het dan of werk er doorheen. Vergeet niet om HET CIRCUIT DAT U TRACERT TE ISOLEREN. Inspecteer het circuit en verifieer de kortsluiting. (Zie: "Een kortsluiting naar aarde verifiëren")
9. Isoleer de kortsluiting die u traceert en sluit de "signaaldraad" rechtstreeks aan op het nieuw gevonden deel van de kortgesloten draad. (Zie: "Het circuit dat u traceert isoleren")
10. Blijf het signaal volgen totdat u het verliest.
11. Inspecteer het circuit en verifieer de kortsluiting.
12. Herhaal stappen 7 tot en met 10 totdat u de oorzaak van de kortsluiting vindt.
13. Zodra u de kortsluiting hebt verholpen, sluit u alle secties van het circuit die u eerder hebt losgekoppeld weer aan.

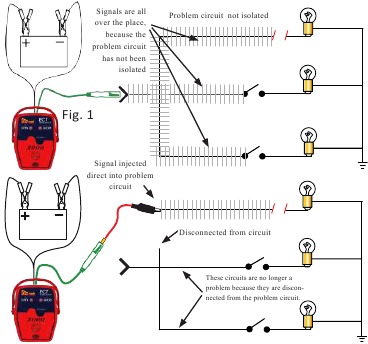

Het circuit dat u traceert isoleren

Het isoleren van het circuit dat u wilt traceren is absoluut noodzakelijk bij het gebruik van "Open Circuit Signals" (open circuitsignalen). Het is altijd goed om het circuit dat u traceert los te koppelen van andere parallelle circuits. Zodra u het circuit met problemen hebt geïsoleerd, kunt u de signaaldraad van de zender exclusief op uw geselecteerde circuit aansluiten. Exclusief aansluiten op uw GEÏSOLEERDE circuit zorgt ervoor dat het SIGNAAL beperkt blijft tot slechts dat ene circuit. De signaalsterkte blijft constant in het hele geïsoleerde circuit. Dit maakt het circuit gemakkelijker te traceren. U elimineert ook verwarring over het signaal dat zich vertakt naar andere gebieden die u op een dwaalspoor zullen brengen. Wanneer u klaar bent met diagnosticeren, vergeet dan niet om het geïsoleerde circuit weer aan te sluiten.

Het isoleren van een kortgesloten/geaarde circuit kan het beste worden gedaan door de belastingen in het circuit te verwijderen. Dit bereikt twee dingen:

1. Het zorgt ervoor dat 100% van het signaal wordt verzonden via de draad die u traceert,
2. als het circuit intermitterend wordt, zal de zender u waarschuwen. (Zie: "Circuit Wiggle & Flex Test" (circuit schud- en buigtest)

Een kortsluiting naar aarde verifiëren

Een van de beste tools voor het verifiëren van een kortsluiting naar aarde is de Power Probe 1, 2 of 3. Om een kortsluiting te verifiëren, sluit u de Power Probe aan op het circuit en drukt u de stroomschakelaar naar voren. Als de stroomonderbreker van de Power Probe uitschakelt, hebt u de kortsluiting geverifieerd.

Wees voorzichtig om geen circuits in te schakelen die zijn aangesloten op de ingebouwde computer van het voertuig. Mogelijk moet u de computer of elektronische modules loskoppelen bij het uitvoeren van een kortsluitingsverificatie op elektronische systemen.

Kortsluiting in een kabelboom

Een veel voorkomend verschijnsel in kabelbomen is dat er twee draden dicht en parallel aan elkaar lopen. De ene draad is de positieve draad die de ene kant op stroomt en de aarddraad die de andere kant op terugstroomt. Wanneer de signaalbron dicht parallel loopt aan de signaalretour, zoals in dit geval, heffen ze elkaar op en wordt de signaalsterkte aanzienlijk verminderd.

U kunt één draad tegelijk van de andere draden wegtrekken, waardoor er wat afstand tussen ontstaat. Terwijl u de draad uit de buurt van de andere draden houdt, wordt het signaalopheffende effect in dat gebied verwijderd en zal de signaalsterkte in de draad toenemen. U kunt nu een uitlezing van de draad krijgen met de ontvanger door deze parallel aan het opnamegebied van de ontvanger te houden. Let op de richtingsindicator van de ontvanger. Controleer op de andere draad die de tegenovergestelde richting aangeeft. U kunt er nu van uitgaan dat beide draden zich in hetzelfde circuit bevinden. Traceer beide draden als een paar langs de kabelboom totdat u het probleem vindt. (zie afbeelding)

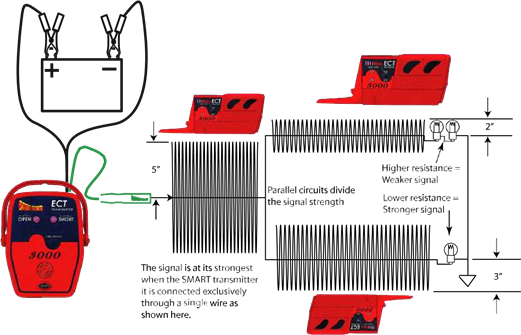

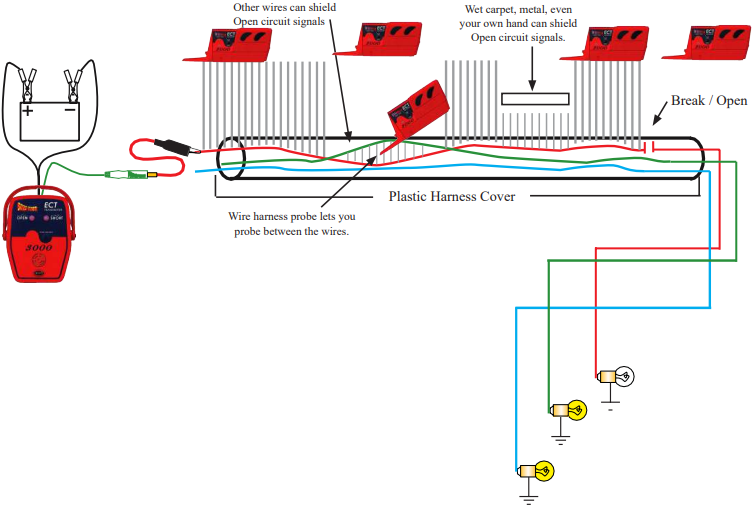

Ontvangstafstand en wat dat betekent

Bij het traceren van parallelle circuits kunt u bepalen of een draad een sterker "Grounded Circuit signal" (geaard circuitsignaal) heeft dan een andere draad. De draad met een sterker signaal voert een grotere stroom. Dit betekent dat het circuit met een sterker signaal ook een lagere weerstand heeft in vergelijking met de andere parallelle tak. Alleen al deze informatie kan van pas komen bij het bepalen van de fout van een circuit.

Zodra de ontvanger is vergrendeld op het Short/Grounded Circuit signal (kortgesloten/geaard circuitsignaal), (zie "Locking the sensitivity of short/grounded circuits" (de gevoeligheid van kortgesloten/geaarde circuits vergrendelen)), let op de afstand van het opnamegebied tot de draad terwijl u het langzaam naar de draad laat zakken. U zult bijvoorbeeld merken dat de indicator van de ontvanger aangaat op ongeveer 5 cm bij de ene draad en 7,5 cm bij de andere draad. De draad waardoor de ontvanger aangaat op 7,5 cm afstand, zendt een sterker signaal uit dan het circuit waardoor de ontvanger aangaat op slechts 5 cm afstand.

Dat is belangrijk om te weten, zodat u kunt begrijpen en bepalen welke draad een sterker signaal heeft. Daarom wordt altijd aanbevolen om uw circuit met problemen te isoleren. Het isoleren van uw circuit zorgt ervoor dat u het juiste circuit volgt en het vermijdt verwarring met andere parallelle draden of circuits.
(Zie "Isolating the Circuit" (het circuit isoleren))

Circuits traceren die zijn afgeschermd

Vaak moet je circuits traceren in gebieden die zijn afgeschermd van de ontvanger. Dit hoeft geen onmogelijke opgave te zijn. Soms kunnen een beetje logica en planning veel obstakels overwinnen. Als je circuit een afgeschermd gebied binnengaat, bedenk dan of het ook een uitgangspunt kan hebben. Als je een signaal ontvangt dat een afgeschermd gebied ingaat en een signaal dat eruit gaat, kun je het probleem beschouwen als niet in het afgeschermde gebied. Aangezien je het uitgangspunt van het circuit hebt gevonden, is het onnodig om de draad bloot te leggen. Als je merkt dat het signaal het afgeschermde gebied niet verlaat, moet je mogelijk de afscherming verwijderen en verder onderzoeken.
(Zie: "Een open circuit verifiëren")

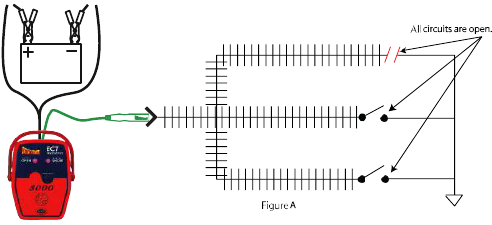

Open circuitsignaal versus geaard circuitsignaal

Open circuitsignalen kunnen alleen aanwezig zijn in een circuit als er een weerstand is van ongeveer 100 ohm of meer. (Afbeelding A)

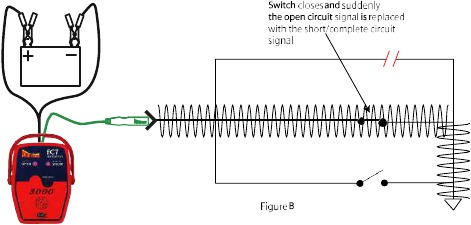

Als een schakelaar in dit circuit zou sluiten, (Afbeelding B) zouden de open circuitsignalen niet meer worden uitgezonden en zou het korte/geaard circuitsignaal het vervangen. De zender laat ook een toon horen die je vertelt dat het circuit zojuist contact heeft gemaakt met de aarde.

( Tip: Het wiebelen en trekken aan draden met een open circuitsignaal erop kan je naar het probleem leiden. Dit wordt gedaan doordat de zender je waarschuwt als het circuit waaraan je trekt contact maakt met een geaard circuit.) (Zie: "Circuit Wiggle & Flex Test") Het punt hier is dat korte/geaarde circuitsignalen voorrang hebben op open circuitsignalen. Zorg er dus voor dat je open circuit dat je traceert geen enkele continuïteit met aarde heeft.

Hoe een open circuit te traceren

Een open circuit voltooit geen pad naar de aarde. De oorzaak van een open circuit kan variëren van een open schakelaar, losgekoppelde connector, slechte verbindingen en breuken in draden.

1. Sluit de voedingskabel van de zender aan op de accu van het voertuig.
2. Sluit de signaalkabel van de SMART-zender aan op het open circuit.
3. Schakel de ontvanger in. Deze bevindt zich in de "pulse mode" (pulsmodus).
4. Plaats de "Open & Short Pick-Up" (Open & Kortsluiting Oppikker) in de buurt en parallel aan de open draad totdat de "Open Circuit" (Open Circuit) LED-indicator knippert en piept. (houd de ontvanger voorzichtig vast aan de buitenrand om te voorkomen dat je hand het signaal afschermt)
5. Til de ontvanger weg van het open circuit, zodat de puls van de "Open Circuit" (Open Circuit) indicator langzamer wordt, maar niet helemaal stopt.
6. Druk op de "Sense Lock/Sense Low" (Detectie Vergrendeling/Detectie Laag) knop.
7. Houd de ontvanger in de buurt van het open circuit en terwijl de "Open Circuit" (Open Circuit) indicator continu brandt, volg je het pad van het circuit of de draad totdat je het signaal verliest.
8. Als je een obstakel bereikt, verwijder het dan of werk erdoorheen. Vergeet niet om HET CIRCUIT DAT JE TRACEERT TE ISOLEREN. Inspecteer het circuit en verifieer het open circuit. (Zie "Een open circuit verifiëren" hieronder.)
9. Ga verder met stappen 7-8 totdat je de open plek of breuk in het circuit vindt.

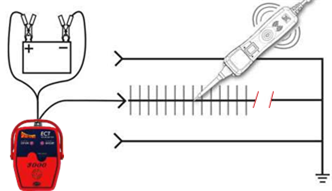

Een open circuit verifiëren

Een van de beste methoden om een open circuit te verifiëren, is het gebruik van een Power Probe-circuittester in combinatie met de zender. Aangezien het open circuitsignaal van de zender 8 volt en een 4 kHz-signaal levert, kan dit gemakkelijk worden gedetecteerd door rechtstreeks contact te maken met de Power Probe III of IV op de draad van het zendcircuit.

Maak contact met de probe van de Power Probe III of IV met het open circuit waarop het open circuitsignaal is toegepast. Je zou de 4 kHz-toon uit de luidspreker van de Power Probe III moeten horen. Als je de 4 kHz-toon niet hoort, inspecteer het circuit dan dichterbij om te bepalen waarom. Als je de 4 kHz-toon hoort, zit je op het juiste circuit. Het testen van het open circuit met de zender in combinatie met de Power Probe III heeft voordelen ten opzichte van alleen een continuïteitstest. Dit komt doordat de schakeltoonfunctie van de zender je waarschuwt als het open circuit contact maakt met een intermitterend geaard circuit.
(Zie: "Circuit Wiggle & Flex Test" 6)

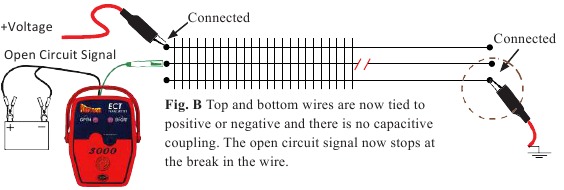

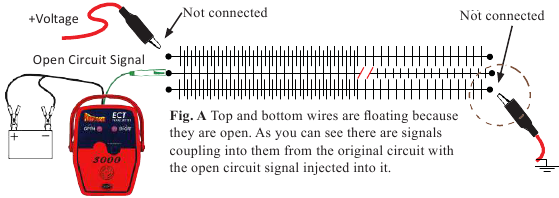

Een kabelboom op de werkbank traceren

Er zijn gevallen waarin je een kabelboom van het voertuig hebt verwijderd, die op de werkbank ligt, en een open circuit traceert. Kabelbomen die uit het elektrische systeem van het voertuig zijn verwijderd, hebben alleen zwevende draden. De open connectoren van de kabelboom zijn niet verbonden met positief of negatief, daarom zijn alle circuits van de kabelboom open en zwevend. Het is belangrijk om te weten dat het open circuitsignaal capacitief koppelt in zwevende circuits die parallel en naast de zendende signaaldraad lopen. (Zie Afbeelding A).

Zwevende circuits die het open circuitsignaal koppelen, zenden het signaal ook uit en koppelen zelfs terug naar de draad die je wilt traceren. Dit voorkomt dat de ontvanger de breuk in de draad lokaliseert, omdat alle draden signalen uitzenden. Je kunt gemakkelijk het verkeerde circuit volgen als je je hier niet van bewust bent. Om dit probleem te verhelpen, moet je alle parallelle zwevende open circuits aan de aarde of een positieve spanning verbinden (zie Afbeelding B).

Alle naburige draden en circuits moeten een aardingspotentiaal of positief potentiaal hebben om te voorkomen dat capacitieve koppeling optreedt.

Het wordt aanbevolen om OPEN circuits te traceren terwijl het CONTACT is ingeschakeld. Dit levert een positieve spanning op bepaalde circuits die mogelijk capacitief kunnen koppelen. Het is ook een goed idee om alle elektrische belastingen van het voertuig (gloeilampen, relais, motoren, enz.) AANGESLOTEN te houden tijdens het traceren van OPEN circuits. Dit houdt bepaalde naburige circuits geaard, waardoor ze ook geen capacitieve koppeling kunnen veroorzaken.

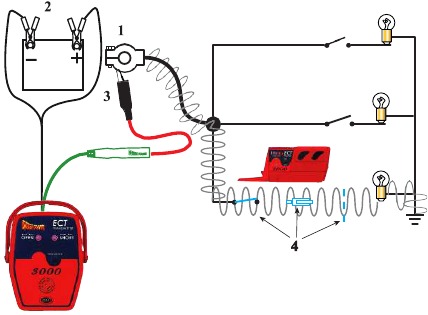

Batterijleegloop of stroomverbruik traceren

Als je een batterij- of stroomverbruik hebt dat voldoende stroom verbruikt om de batterij 's nachts of in een paar dagen leeg te trekken, heb je een probleem waarbij de ECT3000 je kan helpen. In dergelijke gevallen kun je een signaal in de positieve hoofdbatterijkabel injecteren nadat je deze van de positieve batterijpool hebt verwijderd. Nu kun je het signaal langs zijn pad volgen en zoeken naar de mogelijke oorzaak van de batterijleegloop.

Het traceren van batterijleegloop is iets anders dan het traceren van een kortsluiting of een open circuit. Wanneer je batterijleegloop traceert, ben je niet op zoek naar een signaalverlies, je volgt gewoon het circuitpad en koppelt draden en componenten los om je aanwijzingen te geven over het probleem.

Om batterijleegloop te traceren en dichter bij de locatie van het stroomverbruik te komen:

1. Koppel de positieve pool los van de accu van het voertuig. (Je moet de gebruikershandleiding van je voertuig raadplegen voor de juiste instructies voor het loskoppelen van de accu. Sommige voertuigen vereisen dat het spanningspotentiaal te allen tijde wordt gehandhaafd op bepaalde componenten, bijvoorbeeld radio's, boordcomputers, geheugen, CPU's, enz.)
2. Sluit de 20ft voedingskabel van de zender aan op de positieve en negatieve pool van de accu.
3. Sluit de signaalkabel aan op de losgekoppelde positieve pool. Traceer het circuit dat het sterke signaal uitzendt met de ontvanger. (De richtingaanwijzers laten je alleen de richting naar de aarde zien. Het stopt niet bij de fout.)
4. Koppel de draad en componenten langs het circuitpad los om de oorzaak van het stroomverbruik te achterhalen.

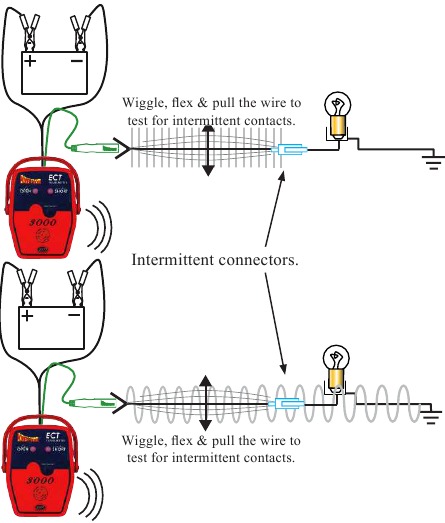

Circuit Wiggle & Flex-test

Soms is het nodig om te controleren op intermitterende verbindingsproblemen. Met de circuit wiggle-test kunt u draden of connectoren wiebelen, draaien, trekken, duwen en buigen en een circuitverandering waarnemen.

De zender bewaakt de toestand van het circuit en waarschuwt u voor een verandering.

Als u bijvoorbeeld een open circuit-signaal in een open circuit injecteert en u wiebelt met de draden, kan er contact worden gemaakt in een gebroken draad of een losse connector. De zender gaat af op het moment dat het open circuit contact maakt met een verbinding of aarde. Op dit punt kunt u de draad blijven buigen en wiebelen om het probleem te lokaliseren.

Als u een geïsoleerd geaard circuit injecteert en de draden waarmee u wiebelt het contact verliezen, klinkt er onmiddellijk een signaal, waardoor u wordt gewaarschuwd dat het circuit de verbinding met aarde heeft verloren. Terwijl de zender geluid maakt, kunt u op de "Tone On/Off" (Toon aan/uit) knop drukken en de toon wordt uitgeschakeld. Wanneer u het uitschakelt, omdat het u waarschuwt voor een open circuit, bewaakt het nu in stilte het open circuit totdat het weer contact maakt met de aarde.

Specificaties

ZENDER

Minimale bedrijfsspanning: 6 VDC
Maximale bedrijfsspanning: 48 VDC
Werkstroom: <200mA
Werkfrequentie: 4KHz
Maximale bedrijfstemperatuur: ° 50 C
Maximale opslagtemperatuur: ° 70 C
Maximale relatieve luchtvochtigheid tijdens bedrijf: 80% (niet-condenserend)
Maximale relatieve luchtvochtigheid tijdens opslag: 80% (niet-condenserend)
Hoogte: <2000m

ONTVANGER

Voeding: 2 X 1.SV AAA
Werkstroom: Wanneer geen signaal wordt gedetecteerd <15mA
Stroomverbruik wanneer uitgeschakeld: <10uA
Maximale bedrijfstemperatuur: 50 °C
Maximale opslagtemperatuur: 70°C
Maximale relatieve luchtvochtigheid tijdens bedrijf: 80% (niet-condenserend)
Maximale relatieve luchtvochtigheid tijdens opslag: 80% (niet-condenserend)
Hoogte: <2000m

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Power Probe ECT3000, ECT3000B handleiding

Beschikbare talen
