Allen-Bradley PowerFlex-handleiding

Inleiding

LET OP: Alleen gekwalificeerd personeel dat bekend is met DC-aandrijvingen en bijbehorende machines mag de installatie, inbedrijfstelling en het daaropvolgende onderhoud van het systeem plannen of uitvoeren. Het niet naleven hiervan kan leiden tot persoonlijk letsel en/of schade aan de apparatuur.

LET OP: Om het risico op een elektrische schok te vermijden, moet u ervoor zorgen dat alle stroom naar de aandrijving is uitgeschakeld voordat u de volgende handelingen uitvoert.

LET OP: Deze aandrijving bevat ESD-gevoelige (elektrostatische ontlading) onderdelen en samenstellingen. Er moeten voorzorgsmaatregelen worden genomen voor statische elektriciteit bij het installeren, testen, onderhouden of repareren van deze samenstelling. Schade aan onderdelen kan het gevolg zijn als de ESD-controleprocedures niet worden gevolgd. Als u niet bekend bent met statische controleprocedures, raadpleeg dan A-B-publicatie 8000-4.5.2, "Guarding Against Electrostatic Damage" of een andere toepasselijke handleiding voor ESD-bescherming.

Installatie-instructies

Stap 1: Schakel de stroom naar de aandrijving uit
LET OP: Schakel de stroom uit voordat u kabelverbindingen maakt of verbreekt. Wanneer u een kabelconnector verwijdert of insteekt terwijl de stroom is ingeschakeld, kan er een elektrische boog ontstaan. Een elektrische boog kan leiden tot persoonlijk letsel of materiële schade door:

• een verkeerd signaal naar de veldapparaten van uw systeem te sturen, waardoor onbedoelde machinebewegingen ontstaan
• een explosie te veroorzaken in een gevaarlijke omgeving

Elektrische vonkvorming veroorzaakt overmatige slijtage aan de contacten op zowel de module als de bijbehorende connector. Versleten contacten kunnen elektrische weerstand creëren.

1. Schakel alle inkomende stroom naar de aandrijving uit en vergrendel deze.


Stap 2: Verwijder de beschermkappen

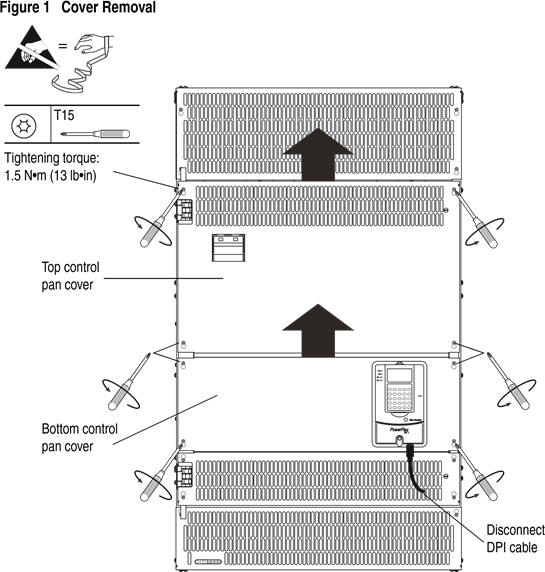

1. Maak de vier hexalobulaire schroeven die de bovenste bedieningspaneelafdekking aan de aandrijving bevestigen los, maar verwijder ze niet, schuif de afdekking vervolgens omhoog en van het aandrijvingschassis (zie Figuur 1). Het aanhaalmoment staat in de afbeelding vermeld voor de herassemblage.

2. Koppel de DPI-kabel los van de HIM-eenheid (indien aanwezig) (zie Figuur 1).

   Een communicatiekabel verbindt de HIM-eenheid met de besturingskaart die op het bedieningspaneel is gemonteerd. Daarom kunnen de onderste bedieningspaneelafdekking en de HIM-eenheid niet volledig van de aandrijving worden verwijderd totdat de kabel is losgekoppeld. Stap 4 beschrijft deze verbinding in detail.
3. Maak de vier hexalobulaire schroeven die de onderste bedieningspaneelafdekking aan de aandrijving bevestigen los, maar verwijder ze niet, schuif de afdekking vervolgens omhoog en van het aandrijvingschassis (zie Figuur 1). Het aanhaalmoment staat in de afbeelding vermeld voor de herassemblage.

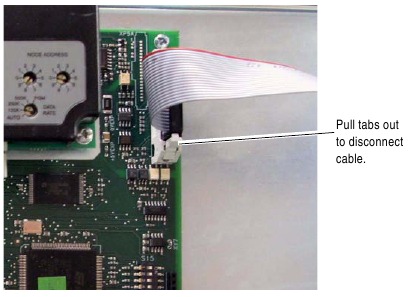

4. Koppel de HIM-communicatiekabel los van de connector in de rechterbovenhoek van de besturingskaart en verwijder de onderste afdekking.

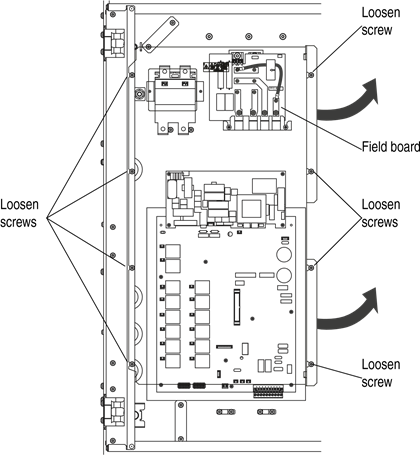

Stap 3: Verwijder de bestaande veldkaart

1. Maak de acht hexalobulaire schroeven los die de beschermende plastic afdekking aan het bedieningspaneel bevestigen en verwijder de afdekking.


Markeer alle aansluitingen en draden voordat u ze verwijdert om onjuiste bedrading tijdens de herassemblage te voorkomen.

2. Koppel de kabels los van connector XFCD en X3 op de veldkaart.
3. Verwijder de elf hexalobulaire schroeven die de veldkaart aan de EMI-afscherming van het bedieningspaneel bevestigen en verwijder de kaart.

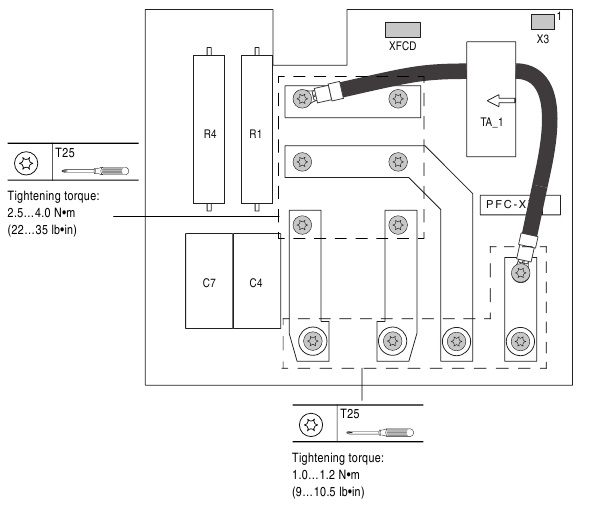

Figuur 2 Lay-out veldcircuitkaart

Opmerking: Veldkaart voor 70A-veldvoeding weergegeven.

Stap 4: Installeer de nieuwe veldkaart
Installeer de nieuwe veldkaart in omgekeerde volgorde van verwijdering, zoals beschreven in stap 3: Verwijder de bestaande veldkaart.

• Inspecteer de kabels die op de connectoren XFCD en X3 op de veldkaart zijn aangesloten op brandplekken, scheuren of een losse connector. Vervang indien nodig de bestaande kabels door de meegeleverde nieuwe kabels.

Stap 5: Plaats de beschermkappen terug en documenteer de wijziging

1. Plaats de beschermkappen terug in omgekeerde volgorde van verwijdering, zoals beschreven in stap 2: Verwijder de beschermkappen.
2. Installeer de DPI-kabel (indien aanwezig).

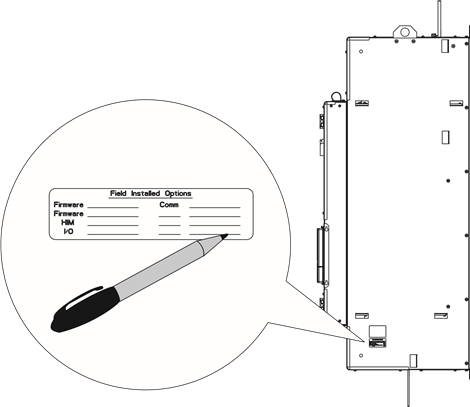

3. Noteer de installatie van de nieuwe veldkaart en de installatiedatum op het label voor de in het veld geïnstalleerde optie aan de zijkant van de aandrijving (zoals hieronder weergegeven).
