VIVID VISION VIVID VISION-handleiding

VOORBEREIDING VOOR MONTAGE EN OPTIMALE PRAKTIJKEN

Voorbereiding

• Geschatte montagetijd: 60 minuten.
• Plaats deze apparatuur op een betrouwbaar plat oppervlak voordat u deze instelt.
• Lees de veiligheidsinstructies van de fabrikanten van alle hardware (pc, monitor, VR-headset, enz.) zorgvuldig en grondig door.

Operationele praktijken

• Houd altijd sterke magnetische of elektrische objecten uit de buurt van de apparatuur.
• Zorg ervoor dat alle apparatuur zich op een stabiele, gewichtdragende ondergrond bevindt.
• Houd de pc in een goed geventileerde ruimte.

Neem direct contact op met Vivid Vision Support als u problemen ondervindt, inclusief maar niet beperkt tot:

• Het/de netsnoer(en) of de stekker(s) is/zijn beschadigd.
• Er is vloeistof in de apparatuur binnengedrongen.
• De apparatuur is blootgesteld aan vocht.
• De apparatuur werkt niet goed.
• De apparatuur is gevallen en beschadigd.
• De apparatuur vertoont duidelijke tekenen van breuk.

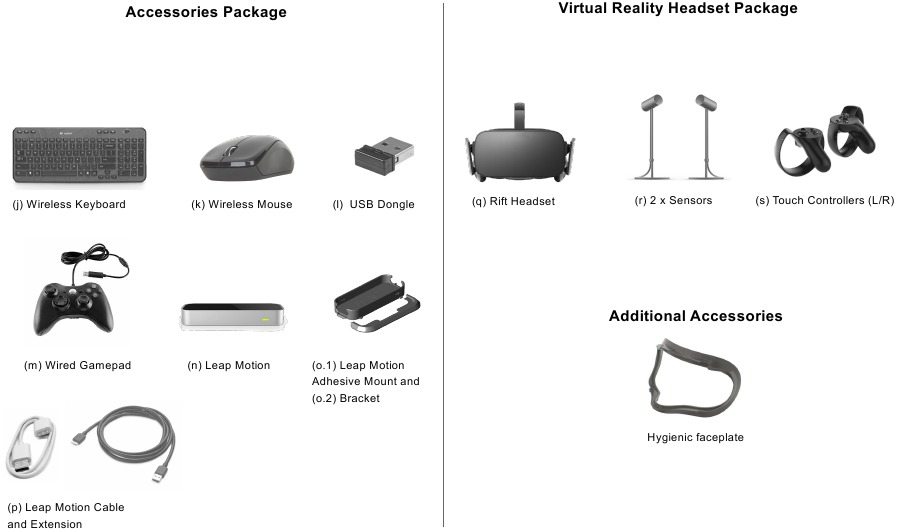

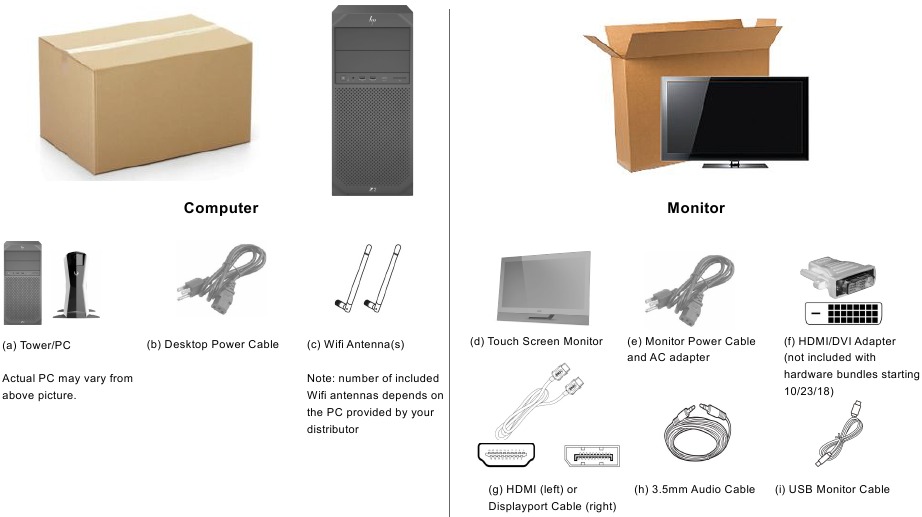

GEBUNDELDE INHOUD

*Uw bundel kan er iets anders uitzien en extra items bevatten die niet nodig zijn

STAPSGEWIJZE MONTAGE

COMPUTERTOREN EN MONITOR

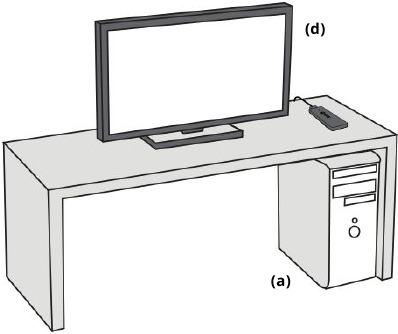

Kies een ruimte met een oppervlakte van minstens 1,5 m x 1,5 m. Plaats de monitor (d) op een bureau en de pc (a) op of onder het bureau, zoals afgebeeld. Zorg ervoor dat items zo worden geplaatst dat er geen spanning op de aansluitkabels komt.

1. Schroef de wifi-antenne(s) (c) voorzichtig in de schroefdraadpoorten aan de achterkant van de pc (a). Pas aan indien nodig.

2. HP-toren en Planar-monitor: Sluit de displayport-kabel (g) aan op de displayport-poort van de grafische kaart op pc (a) en monitor (d).
   Zotac PC en Acer monitor (Europa): Sluit de HDMI-kabel (g) aan op de HDMI-poort van de grafische kaart op pc (a) en monitor (d).

3. Neem de USB-kabel (i) met een vierkant uiteinde en een rechthoekig uiteinde. Steek het vierkante uiteinde in de achterkant van de monitor (d) en het rechthoekige uiteinde in een beschikbare USB 2.0-poort op het achterpaneel van de pc (a).

4. Belangrijke opmerking over accessoires voor toren/monitor! De 3,5 mm audiokabel en HDMI/DVI-adapter zijn extra componenten die kunnen worden gebruikt als een kliniek het scherm op meerdere schermen wil projecteren of externe luidsprekers wil gebruiken. Deze items worden niet gebruikt in de standaard hardware-configuratie.

5. Sluit de voedingskabel van de desktop (b) aan op de voedingsconnectorpoort van de pc en het netsnoer van de monitor (e) op de voedingsconnectorpoort van de monitor.
   Opmerking: Zotac-pc's en Acer-monitoren gebruiken een extra AC-voedingsadapter.

6. Steek de pc (b) en het netsnoer van de monitor (e) in een stopcontact. Het gebruik van een overspanningsbeveiliging wordt aanbevolen (niet inbegrepen).

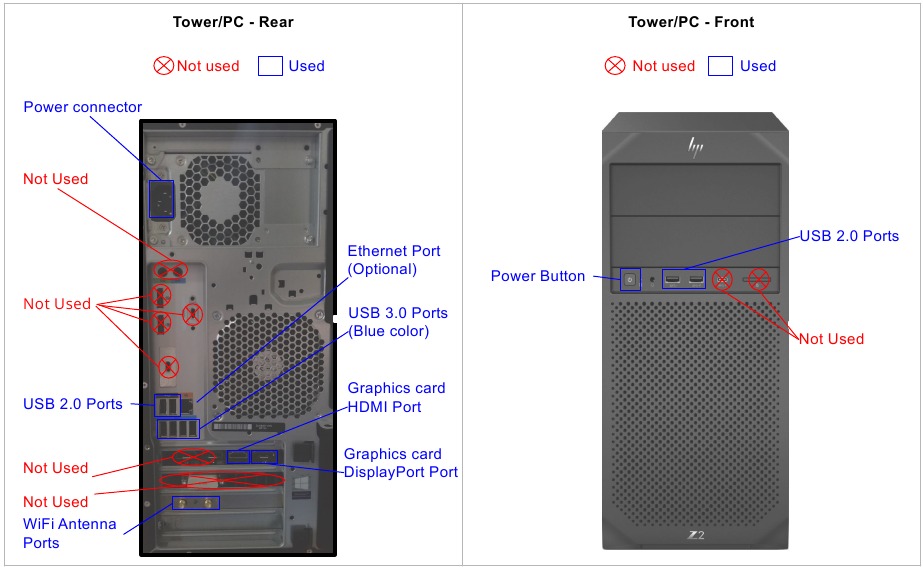

HP Z2G4-TORENPOORTDIAGRAM

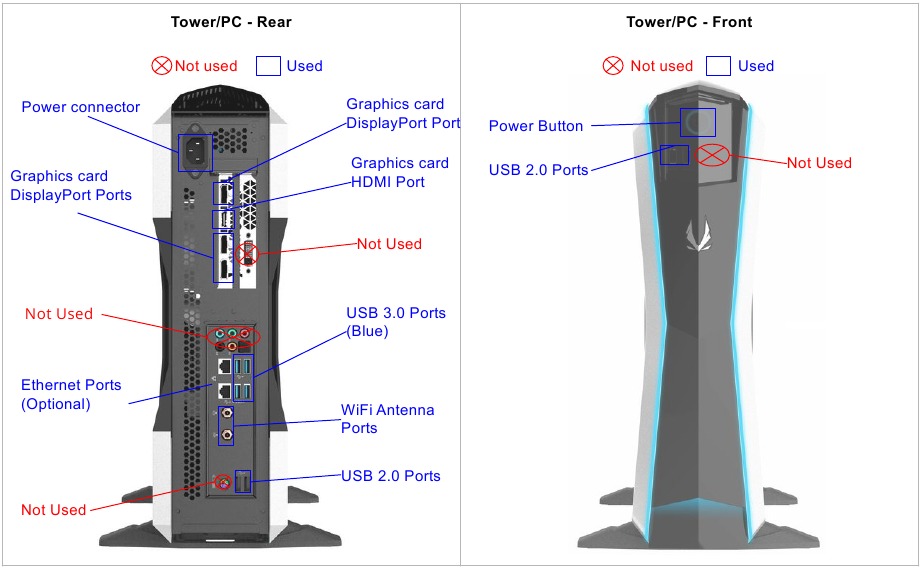

ZOTAC MEK1 Gaming PC-TORENPOORTDIAGRAM

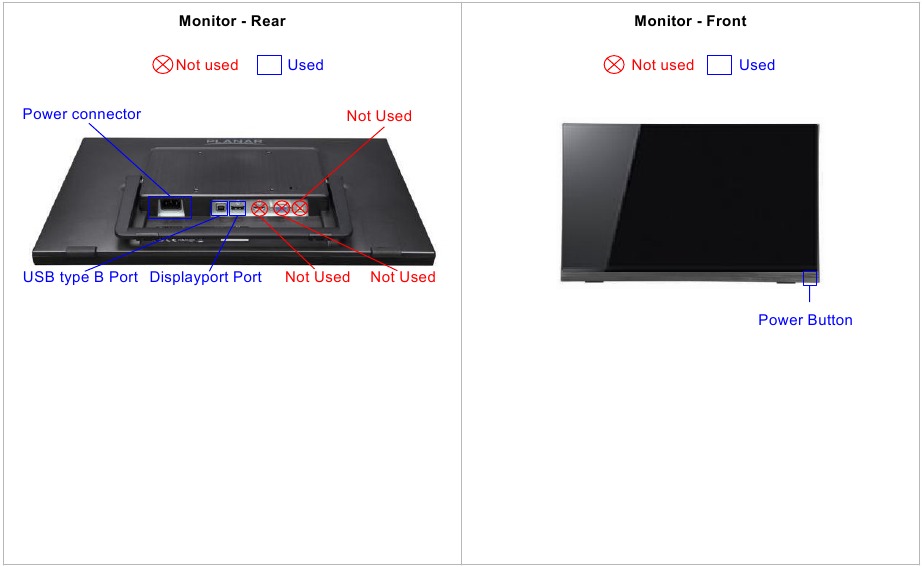

PLANAR-MONITORPOORTDIAGRAM

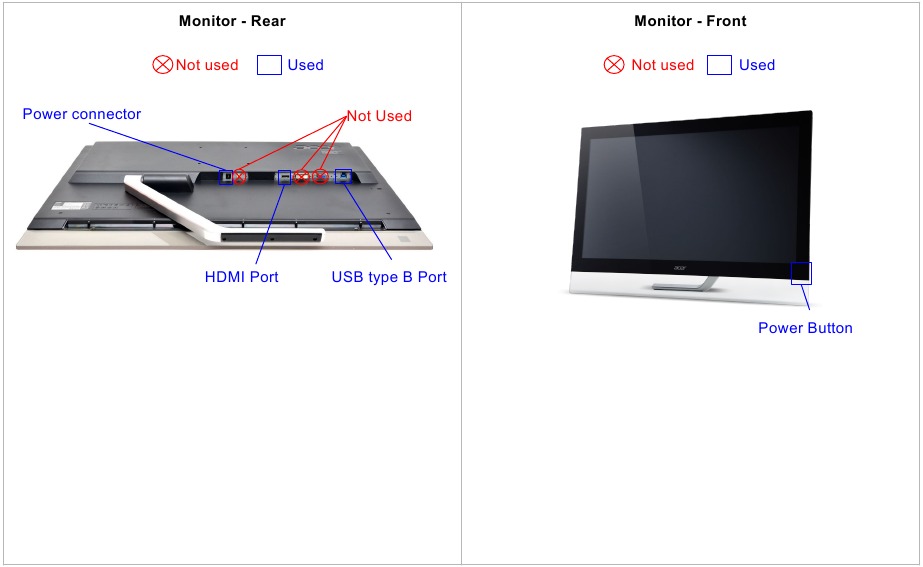

ACER-MONITORPOORTDIAGRAM

TOETSENBORD/MUIS EN CONTROLLER

1. Steek de USB-dongle (l) in een beschikbare USB 2.0-poort aan de voor- of achterkant van de pc (a). Schakel het toetsenbord (j) en de muis (k) in.

2. Steek de gamepad (m) in een beschikbare USB 2.0-poort aan de voor- of achterkant van de pc (a). Gebruik geen draadloze gamecontroller met Vivid Vision.


VIRTUAL REALITY-HEADSET

1. Pak de VR-headset en accessoires uit.

2. Zoek de 2 kabels (1 HDMI, 1 USB 3.0) die aan de headset (q) zijn bevestigd.

3. Steek de HDMI-kabel van de headset (q) in de HDMI-poort van de grafische kaart van de pc (a) die is gemarkeerd in het computerdiagram, afhankelijk van uw pc.

4. Steek de USB 3.0-kabel van de headset (q) in een van de USB 3.0-poorten (blauw gekleurd) op de pc (a).

5. Steek de USB 3.0-kabel van de twee sensoren (r) in een van de USB 3.0-poorten (blauw gekleurd) op de pc (a). Als uw kit een derde sensor bevat, steekt u deze in een beschikbare USB-poort.

6. Plaats de twee sensoren (r) minstens 1 m uit elkaar. De glanzende kant moet naar voren gericht zijn.

7. Open de doos en tas met het Leap Motion Device (n), de beugel (o.1), de houder (o.2) en de kabel (p).

8. Bevestig de zelfklevende beugel (o.1) aan de headset (q).

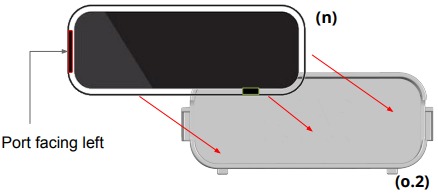

9. Zorg ervoor dat de Leap Motion (n) gelijk ligt met de montagebeugel (o.2), met de USB micro-B-poort gericht naar de linkerkant van de headset (LED-lampje ↓)

10. Steek het ene uiteinde van de kabel (p) in de Leap Motion (n). Sluit de grijze kabel aan op de zwarte verlengkabel en de verlengkabel op een van de beschikbare USB 3.0-poorten (blauw gekleurd) op de pc.

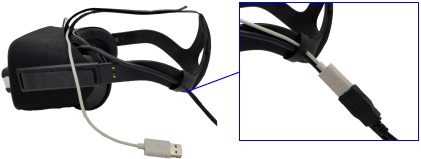

11. Leid de kabel (p) naar de bovenkant van de headset en door de plastic sluiting, zoals hierboven weergegeven. Laat de kabel minstens 10 cm speling in de grijze kabel om spanning te voorkomen bij het verstellen van de headset.

12. Wikkel de zwarte verlengkabel om de headsetkabel. Bevestig een klittenband voor extra ondersteuning.


KOPTELEFOON VERWIJDEREN

(OPTIONEEL)

1. Opmerking:
   Het wordt aanbevolen om de hoofdtelefoon om hygiënische redenen van de headset te verwijderen. Audio wordt nog steeds afgespeeld via de computerluidsprekers.

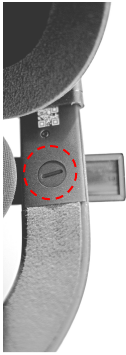

2. Zoek de schroefkoppen voor elke hoofdtelefoon aan de binnenkant van de headsetvoering.

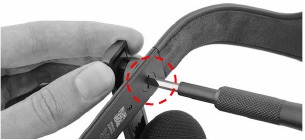

3. Schroef elke hoofdtelefoon voorzichtig van binnenuit los met een platte schroevendraaier. Bewaar losse hoofdtelefoons op een veilige plaats.

4. Wijzig de geluidsinstellingen door met de rechtermuisknop op het volumepictogram op de pc te klikken en Geluiden (Sounds) te selecteren. Selecteer het tabblad Afspelen (Playback) en klik met de rechtermuisknop op Rift Audio en selecteer vervolgens de optie Uitschakelen (Disable).

HYGIËNISCHE GEZICHTSPLAA

(OPTIONEEL)

1. Opmerking:
   Het wordt aanbevolen om de standaard schuimgezichtsplaat te verwijderen en te vervangen door de meegeleverde VR Covers hygiënische gezichtsplaat.
2. Pak de plastic gezichtsplaatbasis vast en trek deze stevig van de headset.

3. Pak de hygiënische gezichtsplaat uit en klik deze stevig in de headset.


HET SYSTEEM INSCHAKELEN

1. Het stroomindicatielampje aan de voorkant van de monitor moet branden als het netsnoer is aangesloten. Druk op de aan/uit-knop om het scherm in te schakelen.

2. Druk op de aan/uit-knop om de pc in te schakelen.


DE VR-SOFTWARE EN -HARDWARE INSTELLEN

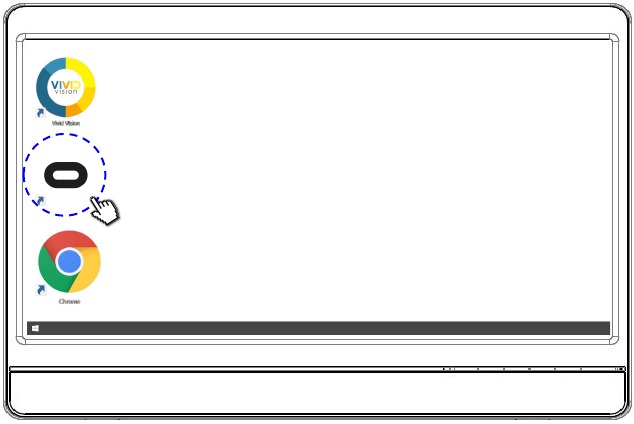

1. Wanneer de pc klaar is met opstarten, verbindt u de computer met internet via wifi of ethernet. Dubbelklik op het pictogram "O" om het installatieproces te starten.

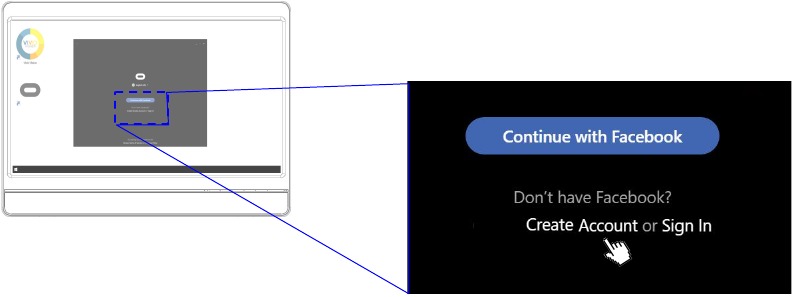

2. Klik op Create Account (Account aanmaken). Maak geen verbinding met Facebook. Uw Username Field (Gebruikersnaamveld) moet de naam van de kliniek zijn. De First Name (Voornaam) en Last Name Fields (Achternaamveld) moeten de belangrijkste clinicus van de kliniek zijn. Klik op Continue (Doorgaan).

3. Voer het primaire e-mailadres van de kliniek in het Email Field (E-mailveld) in. Stel een wachtwoord in het Password Field (Wachtwoordveld) in. Klik op Create Account (Account aanmaken).
4. Er wordt een verificatie-e-mail verzonden naar het e-mailadres dat is ingevoerd in Stap 3.
5. Gebruik een webbrowser om de activeringsmail van stap 3 te openen. In de hoofdtekst van de e-mail wordt u gevraagd om op een LINK (link) te klikken. U krijgt een melding dat uw account is geactiveerd zodra u op die URL klikt.
6. De applicatie laadt een scherm met de titel Account Created (Account aangemaakt). Ga verder met de installatie.
7. De applicatie laadt een scherm met een optie om Connect to Facebook (Verbinding maken met Facebook). Klik op de Skip Button (Knop Overslaan). We raden het niet aan om verbinding te maken met Facebook.
8. De applicatie laadt opties voor het aanpassen van het profiel. Selecteer de eerste avatar en klik op de Next Button (Knop Volgende). Een herbevestigingsscherm van uw avatar verschijnt op het volgende scherm. Klik op de Continue Button (Knop Doorgaan).
9. De applicatie laadt een scherm met de titel Privacy Settings (Privacyinstellingen). Klik onder het gedeelte Real Name op de Change Button (Knop Wijzigen).
10. De applicatie laadt een pop-up met de titel Real Name Privacy Settings (Privacyinstellingen voor echte naam). Selecteer de optie Only You (Alleen jij) en klik op Confirm (Bevestigen).
11. Herhaal stap 9-10 voor de optie Activity (Activiteit) en Friends List (Vriendenlijst). Zodra de privacyinstellingen zijn ingesteld op Only You (Alleen jij), klikt u op Confirm (Bevestigen) om verder te gaan.
12. De applicatie laadt een scherm met de titel Add a Payment Method (Een betaalmethode toevoegen). U kunt een betalingsoptie toevoegen als u andere virtual reality-applicaties wilt kopen, anders klikt u op de Skip Button (Knop Overslaan).
13. De applicatie laadt een scherm met de titel Set Up a PIN (Een pincode instellen). Maak uw persoonlijke pincode aan en onthoud deze. Klik op Save Pin (Pincode opslaan).
14. De applicatie vraagt u om de VR-hardware en -accessoires in te stellen. Volg de instructies op het scherm.
15. Om toegang te krijgen tot de hardware-instellingen of om de status van de VR-hardware te bekijken, klikt u op de optie Devices (Apparaten) aan de linkerkant van het menu.
16. Klik op Devices (Apparaten) aan de linkerkant en kies uw headset.
17. Selecteer onder Audio (Audio) Use Windows Settings (Windows-instellingen gebruiken) als de hoofdtelefoon van de headset is verwijderd. Hierdoor kan geluid via de luidsprekers van de monitor worden afgespeeld.
18. Klik op Settings (Instellingen) en vervolgens op General (Algemeen) aan de linkerkant. Schakel Unknown Sources (Onbekende bronnen) in en schakel Automatic App Updates (Automatische app-updates) uit.
19. De VR-installatie is voltooid! U kunt nu het venster sluiten.

DE VIVID VISION-APPLICATIE INSTELLEN

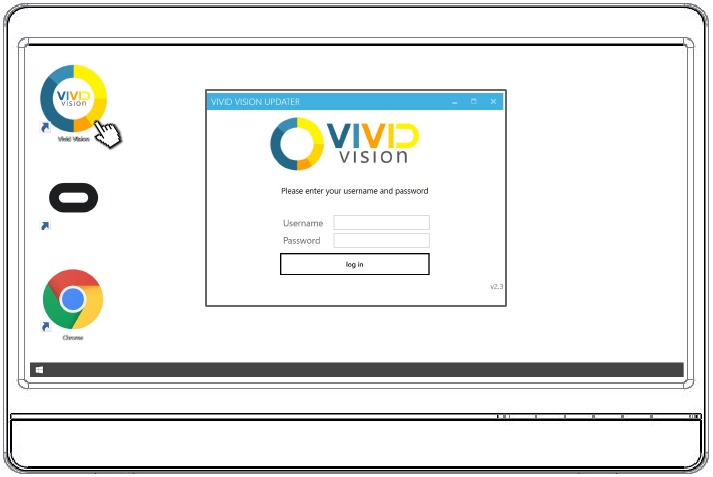

1. Dubbelklik op het Vivid Vision Icon (Vivid Vision-pictogram) op het bureaublad. Voer de Username (Gebruikersnaam) en Password (Wachtwoord) in die in de onboarding-e-mail zijn verstrekt. De nieuwste Vivid Vision-software wordt gedownload en geïnstalleerd. Dit kan enkele minuten duren en is afhankelijk van uw internetverbinding. Neem contact met ons op via 1-877-877-0310 of support@seevividly.com als u de inloggegevens niet kunt vinden.


TRAINING EN ONBOARDING

Lees de meegeleverde gedrukte handleiding over het gebruik van Vivid Vision. We raden aan om www.seevividly.com/training te bezoeken voor een grondige videohandleiding over de eerste stappen, en neem vervolgens contact op met uw Vivid Vision-vertegenwoordiger om een virtuele trainingssessie in te plannen.

HARDWARETIPS

POSITIE-TRACKERS

Belangrijke hardwaretip #1:
De positietrackers staan voortdurend in contact met de headset wanneer het systeem in gebruik is. Vermijd het blokkeren van de sensor bij het aanpassen van de Vivid Vision-software. Dit vermindert het risico op verlies van positiebepaling en verbetert de ervaring van de patiënt in VR.

Belangrijke hardwaretip #2:

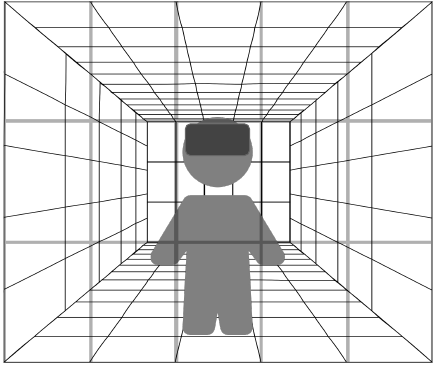

De VR-software gebruikt een veiligheidsfunctie genaamd het Guardian System. Het Guardian System is een virtueel blauw raster dat de speelruimte omlijnt. Wanneer de VR-headset of Touch-controller de grens van de speelruimte nadert, ziet de patiënt een blauw raster in de headset. Dit raster is alleen zichtbaar voor de drager van de headset.
Om de speelruimte opnieuw te tekenen, opent u de VR-applicatie, klikt u op Devices (Apparaten), selecteert u uw headset en selecteert u Reset Sensor Tracking (Sensorpositionering resetten) (om de sensorpositionering te resetten) of Guardian (om de speelruimte opnieuw te tekenen).

APPARAATONDERHOUD

De headset reinigen
Gebruik een droge doek om de buitenkant van de headset schoon te maken. Een niet-schurende antibacteriële doek of alcoholdepper kan worden gebruikt om de banden en het hygiënische gezichtsinzetstuk schoon te maken.
Een droge optische lensmicrovezeldoek moet worden gebruikt om de lenzen in de headset schoon te maken. Vermijd het gebruik van vloeibare of chemische reinigers rechtstreeks op de lenzen. Gebruik een zachte, cirkelvormige beweging om de lenzen schoon te maken en begin vanuit het midden van de lenzen en werk naar buiten toe.

De Leap Motion-camera en positietrackers reinigen
Een droge optische lensmicrovezeldoek moet worden gebruikt om de Leap Motion-camera en positietrackers schoon te maken. Vermijd het gebruik van vloeibare of chemische reinigers rechtstreeks op de camera of positietrackers.

Vervangende frontplaten
Vervangende Rift-gezichtsinzetstukken, schuimvervangingen en wegwerphygiënehoezen kunnen worden gekocht bij www.VRCover.com.

SOFTWARE-UPDATES

Software-updates
Software-updates kunnen vereist zijn voor Leap Motion of de VR-applicatie, onafhankelijk van Vivid Vision. U wordt gevraagd dat er nieuwe updates beschikbaar zijn zodra het programma is gestart en u hebt de mogelijkheid om updates indien nodig uit te stellen.
Het Vivid Vision-programma start een updater wanneer de software wordt geopend. De updater controleert op updates en waarschuwt u als er een nieuwe update beschikbaar is. U hebt de mogelijkheid om updates indien nodig uit te stellen. De downloadsnelheid is afhankelijk van de internetverbinding.

Waar kan ik informatie vinden over de Vivid Vision-games en hoe de software te gebruiken?
Een afzonderlijke handleiding voor games en activiteiten wordt bij uw systeem geleverd. Een pdf-kopie van alle handleidingen is beschikbaar door een e-mail te sturen naar support@seevividly.com en handleidingen aan te vragen.

VEELGESTELDE VRAGEN

Wat als de gebruiker tegen een muur stoot of tegen objecten aanloopt?
Volg de instructies voor het instellen van de VR-applicatie. Open de VR-applicatie en selecteer Devices (Apparaten). Klik op het vervolgkeuzemenu rechtsboven en selecteer Guardian System (Guardian-systeem). Volg de aanwijzingen op het scherm om de grens van de speelruimte opnieuw te tekenen. Het Guardian System toont de gebruiker een raster in de headset wanneer hij of zij naar de rand van de speelruimte beweegt.

Wat moet ik doen als de headset flikkert/beelden zwart worden?
Volg de instructies in paragraaf 4 van deze handleiding en controleer de kabels op losse verbindingen.

Wat als mijn ruimte groter of kleiner is dan de aanbevolen afmetingen?
1,5 m x 1,5 m (~10 ft x ~10 ft) is de aanbevolen minimumruimte voor VR. In de VR-installatie is er een optie om de sensoropstelling en het Guardian-systeem te wijzigen. Bij het tekenen van de Guardian System-grenzen kunt u dit configureren om aan de ruimte van uw kliniek aan te passen.

Wat als ik het apparaat verplaats

Wanneer de sensoren worden verplaatst of als u de speelruimte voor de patiënt opnieuw wilt tekenen, moeten de sensoropstelling en de Guardian System-opstelling worden herhaald. Open hiervoor de VR-applicatie en selecteer Devices (Apparaten). Klik op de headset en selecteer vervolgens Reset Sensor Tracking (Sensorpositionering resetten).

Kunnen de sensoren aan een muur worden gemonteerd

Ja. Er zijn kant-en-klare bevestigingen voor de sensoren beschikbaar. Neem contact op met Vivid Vision of uw distributeur voor informatie over het monteren van de sensoren aan een muur.

Wat als ik andere vragen heb over de installatie

Raadpleeg de contactgegevens aan het einde van deze handleiding.

VOORZORGSMAATREGELEN en BEOOGD GEBRUIK

VOORZORGSMAATREGELEN

• Vivid Vision mag alleen worden gebruikt onder toezicht van een getrainde oogzorgprofessional.
• Als de patiënt zich misselijk, duizelig of met hoofdpijn voelt, zet dan onmiddellijk de headset af en stop de behandeling. Als u dit niet doet, kan dit leiden tot letsel en/of verergering van uw huidige aandoening.
• Training van het gezichtsvermogen kan tijdelijke symptomen van overbelasting van de ogen veroorzaken, waaronder wazig zien, een vermoeid gevoel, droge, geïrriteerde of waterige ogen en vermoeidheid.
• Patiënten die een hoofdletsel hebben opgelopen; een bekende vertigo-, vestibulaire of evenwichtsaandoening hebben; een hoofdpijnaandoening hebben; of het risico lopen op fotosensitieve aanvallen, kunnen verergerde symptomen ervaren bij het gebruik van virtual reality-omgevingen zoals Vivid Vision.
• Vivid Vision en Vivid Vision Home zijn aanvullende methoden voor de behandeling van binoculaire aandoeningen. Het vervangt geen andere therapieën, zoals oefeningen in de praktijk, oefeningen thuis, het dragen van een ooglapje of oogspierchirurgie.
• Maak de speelruimte vrij voor gebruik. Als u een headset met snoer gebruikt, zorg er dan voor dat de kabel die de VR-hardware met een personal computer verbindt, veilig is geplaatst om te voorkomen dat u erover struikelt.
• Vivid Vision-software vereist het gebruik van commerciële kant-en-klare virtual reality-hardware die wordt aanbevolen door Vivid Vision. Lees zorgvuldig alle instructies, beperkingen en voorzorgsmaatregelen in de handleiding voor gezondheid, veiligheid en garantie die bij de geselecteerde commercieel verkrijgbare headset wordt geleverd.

Aangewezen gebruik
Vivid Vision is een computergebaseerde applicatie met tools voor het volgen en analyseren van gegevens. Het apparaat is bedoeld om strabisme (onevenwichtigheid van de oogspieren) te identificeren, om binoculair zicht (gebruik van beide ogen om te zien) te beoordelen, om suppressie en amblyopie (vermindering van het gezichtsvermogen zonder duidelijke ziekte van het oog) te behandelen en om problemen met vergentie (onvermogen om de twee ogen op dezelfde locatie te richten) te behandelen.

Beoogde gebruikerspopulaties
Software-operators: erkende zorgverleners die visuele revalidatieactiviteiten gebruiken als onderdeel van de conventionele behandeling (d.w.z. optometristen, oogartsen). De software-operator moet over basisvaardigheden voor computerbediening beschikken en de patiënt visueel begeleiden bij het gebruik van Vivid Vision-software.

Eindgebruikers Patiënten: individuen die baat hebben bij het gebruik van Vivid Vision ter ondersteuning van het voorgeschreven behandelingsrevalidatieprogramma van het individu voor binoculaire visuele stoornissen, zoals bepaald door hun oogzorgprofessional.

Beoogde gebruiksomgeving
Oogzorgkantoren, revalidatieklinieken, elke andere faciliteit die visuele revalidatie/behandeling gebruikt, onder direct toezicht van een zorgverlener.

NEEM CONTACT MET ONS OP

Bedankt dat u een Vivid Vision-provider bent!

• Technische ondersteuning
  • We hopen dat uw Vivid Vision-systeem plezierig en eenvoudig te installeren en te gebruiken is. Mogelijk hebt u nog aanvullende vragen of opmerkingen die niet in deze gebruikershandleiding zijn opgenomen. U kunt altijd contact met ons opnemen voor welke reden dan ook via support@seevividly.com
  • Aarzel niet om telefonisch contact met ons op te nemen via ons gratis nummer in de VS: 1 (877) 877-0310. We proberen de best mogelijke technische ondersteuning te bieden. Als Vivid Vision via een distributeur is gekocht, kunt u ook contact met hen opnemen.
• Patiëntenondersteuning
  • We streven ernaar uw patiënten de beste ervaring te bieden om ze naar de volgende mijlpaal te brengen. Als u vragen hebt over patiënten met betrekking tot het aanpassen van instellingen, neem dan telefonisch of per e-mail contact met ons op.

Vivid Vision, INC
525 York Street,
San Francisco, CA 94110

EC/REP
Advena Ltd. Tower Business Centre, 2^nd Flr., Tower Street, Swatar, BKR 4013 Malta.

VIVID VISION, INC
WWW.SEEVIVIDLY.COM
