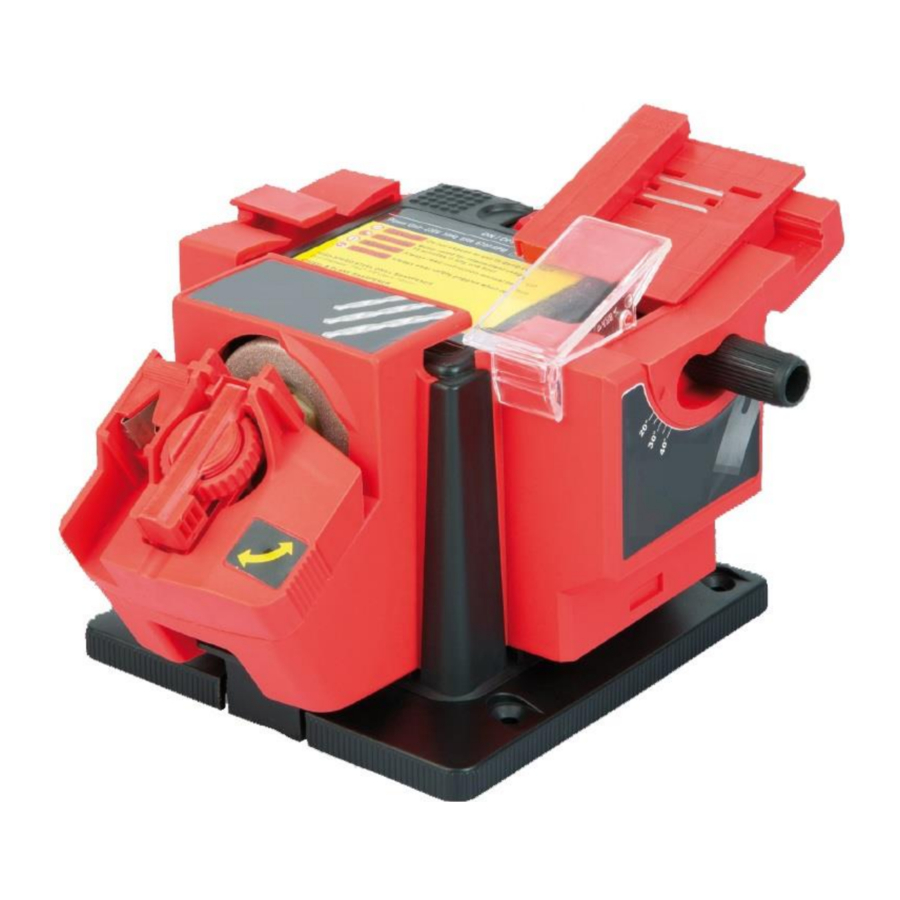

Ribimex RIBITECH PRS30 / 310106 Handleiding

Inhoud

PRESENTATIE

Beoogd gebruik:
De slijper is bedoeld voor het slijpen van rechte messen binnen zijn capaciteit.

Niet-beoogd gebruik:

  • Niet gebruiken voor het slijpen of snijden van hout, plastic of non-ferrometalen met normale schijven.
  • Gebruik de slijper niet voor abrasief snijden.
  • Gebruik de slijper niet voor het slijpen van gekartelde messen.

Resterende risico's
Zelfs wanneer het gereedschap wordt gebruikt zoals voorgeschreven, is het niet mogelijk om alle resterende risicofactoren te elimineren.

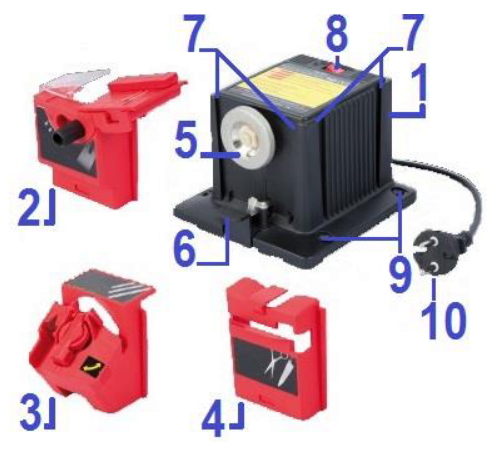

Onderdelenlijst

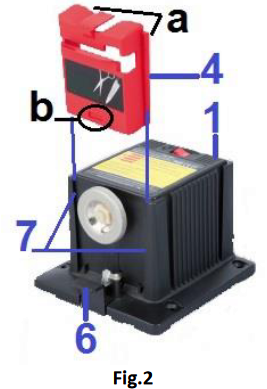

Zie Afb. 1
Onderdelenlijst

  1. Hoofdeenheid

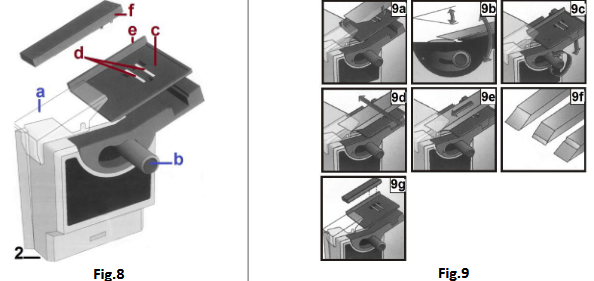

  2. Hulpstuk voor snijgereedschapsmessen

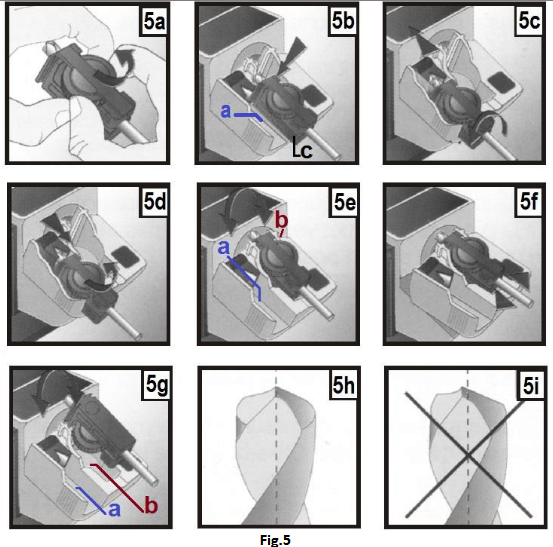

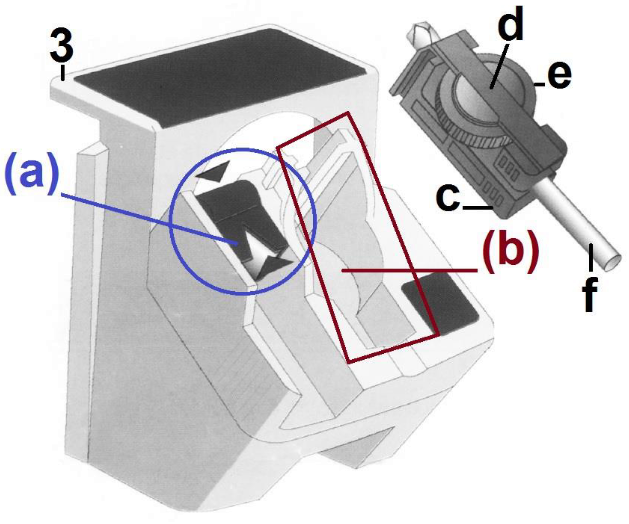

  3. Hulpstuk voor boorbits

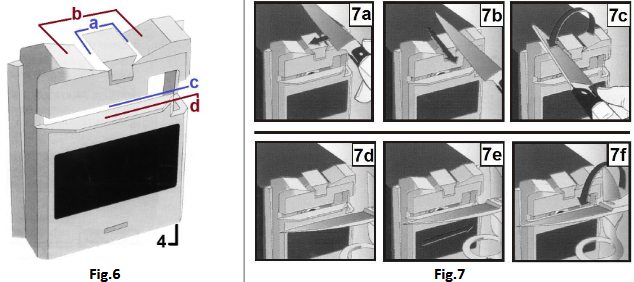

  4. Hulpstuk voor messen en scharen
  5. Slijpschijf
  6. Vergrendellipje
  7. Glijdersleuven
  8. Schakelaar
  9. Schroefgaten
  10. Stroomkabel met stekker

KENMERKEN

Beschrijving Multigereedschapslijper
Referentie PRS30 / 310106
Model / Type 2004
Vermogen 230V ~ 50Hz
Motor 65W
Beschermingsklasse II
Nullasttoerental no 6700 min-1
Service
Bedrijfstijd
Rusttijd 		S3: 15%
TF: 90s
R: 510s
Afmetingen slijpschijf 48 mm
Tafelhoekverstellingen 15o t 50o
Geluidsdrukniveau (LPA) 74 dB(A) (K=3dB(A))
Geluidsvermogensniveau (LWA) 87 dB(A) (K=3dB(A))
Nettogewicht (ongeveer) 1,50 kg

Symbolen

voorzichtigheid Let op! Risico op letsel en/of schade en/of verslechtering van het product in geval van niet-naleving van de veiligheidseisen
Lees de handleiding.
Product met beschermingsklasse II

Draag geschikte persoonlijke beschermingsmiddelen.

Gehoorbescherming, veiligheidsbril of gelaatsscherm

Draag adembescherming (bijv. een gezichtsmasker)
Draag beschermende handschoenen.
Niet blootstellen aan weersomstandigheden (bijv.: storm, regen, sneeuw...) of vocht. Niet gebruiken in vochtige of natte ruimtes.
Houd alle lichaamsdelen uit de buurt van bewegende onderdelen en vooral uit de buurt van de slijpschijf.
Houd personen (vooral kinderen) en dieren uit de buurt van het product en het werkgebied

Koppel het product los van de stroombron vóór onderhoud, reiniging of enige interventie aan het product; of wanneer u het product niet gebruikt.

Koppel het product los van de hoofdstroombron als het product, de stroomkabel of het verlengsnoer tijdens het gebruik beschadigd of doorgesneden is.

Haal de stekker uit het stopcontact door aan de stekker te trekken. Trek niet aan de kabel.

Gooi dit product niet bij het huisvuil.

Gooi dit product weg in het dichtstbijzijnde recyclingcentrum.

Neem contact op met uw plaatselijke overheid of plaatselijk recyclingcentrum voor meer informatie over een veilige verwijdering.

VEILIGHEIDSINSTRUCTIES

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing
Lees alle veiligheidswaarschuwingen en alle instructies.
Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer of uw elektrisch gereedschap op batterijen (snoerloos).

  1. Veiligheid van het werkgebied
    1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
    2. Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap maakt vonken die het stof of de dampen kunnen ontsteken.
    3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ervoor zorgen dat u de controle verliest.
  2. Elektrische veiligheid
    1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Onveranderde stekkers en overeenkomende stopcontacten verminderen het risico op elektrische schokken.
    2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
    3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
    4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
    5. Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
    6. Als het gebruik van elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.
  3. Persoonlijke veiligheid
    1. Wees alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
    2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
    3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
    4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of een sleutel die is bevestigd aan een draaiend onderdeel van het elektrisch gereedschap kan leiden tot persoonlijk letsel.
    5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
    6. Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
    7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
  4. Gebruik en onderhoud van elektrisch gereedschap
    1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
    2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
    3. Koppel de stekker los van de stroombron en/of het batterijpakket los van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires vervangt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
    4. Bewaar inactief elektrisch gereedschap buiten het bereik van kinderen en sta niet toe dat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
    5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
    6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te bedienen.
    7. Gebruik het elektrisch gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Gebruik van het elektrisch gereedschap voor andere dan beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
  5. Onderhoud
    1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

Aanvullende veiligheidsregels voor het gereedschap

  1. Houd het werkgebied schoon
    Rommelige gebieden en werkbanken nodigen verwondingen uit.
  2. Houd rekening met de omgeving van het werkgebied
  • Stel het gereedschap niet bloot aan regen, vocht of luchtvochtigheid.
  • Gebruik geen gereedschap op vochtige of natte plaatsen. Niet buitenshuis gebruiken bij regen.
  • Zorg voor een goed verlicht werkgebied (natuurlijk licht of voldoende kunstmatige verlichting).
  • Zorg voor een goed geventileerd werkgebied.
  • Gebruik de machine niet en werk er niet aan in de buurt van ontvlambare vloeistoffen en dampen daarvan.
  1. Bescherm uzelf tegen elektrische schokken Vermijd lichamelijk contact met geaarde oppervlakken (bijv. buizen, radiatoren, fornuizen, koelkasten).
  2. Houd andere personen uit de buurt
  • Laat personen, met name kinderen, die niet bij het werk betrokken zijn, het gereedschap of het verlengsnoer niet aanraken en houd ze uit de buurt van het werkgebied.
  • Houd het product uit de buurt van kinderen of hun omgeving. Laat kinderen nooit het gereedschap bedienen. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het gereedschap spelen.
  1. Bewaar ongebruikt gereedschap
    Gereedschap dat niet in gebruik is, moet worden opgeslagen op een droge, afgesloten plaats, buiten het bereik van kinderen.
  2. Forceer het gereedschap niet
    Het zal het werk beter en veiliger doen met de snelheid waarvoor het bedoeld is.
  3. Gebruik het juiste gereedschap
  • Forceer kleine gereedschappen niet om het werk van een zwaar gereedschap te doen.
  • Gebruik het gereedschap niet voor doeleinden waarvoor het niet is bedoeld of voor ongeschikte doeleinden
  • Zorg ervoor dat de afmetingen van de schijven overeenkomen met de afmetingen die op de kenmerken staan aangegeven. - Gebruik de machine alleen voor de doeleinden die in de gebruiksaanwijzing worden beschreven 8. Kleed u correct – Draag de juiste werkkleding!
  • Draag geen losse kleding of sieraden; deze kunnen vast komen te zitten in bewegende onderdelen.
  • Rubberen handschoenen en antislip schoeisel worden aanbevolen bij het werken buitenshuis.
  • Draag een beschermende haardekking om lang haar in te sluiten.
  1. Gebruik beschermende uitrusting
    Om uw gezondheid te beschermen tijdens het slijpen:
  • Gebruik een veiligheidsbril of veiligheidsbril
  • Gebruik een gezichts- of stofbeschermingsmasker als werkzaamheden stof veroorzaken.

Het geluidsniveau in de werkomgeving is hoger dan 85 dB(A). Draag daarom gehoorbescherming (om gehoorbeschadiging te voorkomen)

  1. Sluit stofafzuigingsapparatuur aan als het gereedschap is voorzien voor de aansluiting van stofafzuiging en opvangapparatuur, zorg ervoor dat deze zijn aangesloten en correct worden gebruikt.
  2. Misbruik het netsnoer niet
  • Gebruik de kabel niet voor een doel waarvoor hij niet is bestemd.
  • Gebruik de kabel niet om de machine te dragen of op te hangen.
  • Gebruik de kabel niet om de stekker uit het stopcontact te trekken.
  • Trek nooit aan het snoer om het uit het stopcontact te halen.
  • Bescherm de kabel tegen extreme temperaturen, olie en scherpe randen.
  • Bescherm de stroomkabel tegen schade, de kabel kan beschadigd raken door olie of zuur
  1. Zet het werkstuk vast
    Gebruik waar mogelijk klemmen of een bankschroef om het werkstuk vast te houden. Het is veiliger dan uw hand te gebruiken.
  2. Reik niet te ver
    Vermijd een abnormale houding. Zorg te allen tijde voor een goede stand en evenwicht.
  3. Onderhoud gereedschap met zorg
  • Houd u aan de voorschriften voor onderhoud en vervanging van slijpschijven - Houd snijgereedschap scherp en schoon voor betere en veiligere prestaties.
  • Volg de instructies voor het smeren en vervangen van accessoires.
  • Inspecteer het snoer van het gereedschap regelmatig en laat het repareren door een erkende servicefaciliteit als het beschadigd is.
  • Inspecteer het verlengsnoer regelmatig en vervang het als het beschadigd is
  • Houd handgrepen droog, schoon en vrij van olie en vet.
  • Het is in uw eigen belang om uw machine te allen tijde schoon te houden.
  • Controleer de machine na het voltooien van een slijpklus op schade.
  1. Koppel gereedschap los
    Wanneer niet in gebruik, voor onderhoud en bij het vervangen van accessoires zoals hulpstukken, slijpschijven, koppelt u het gereedschap los van de stroomvoorziening.
  2. Verwijder stelsleutels en moersleutels
    Maak er een gewoonte van om te controleren of sleutels en stelsleutels van het gereedschap zijn verwijderd voordat u het aanzet.
  3. Vermijd onbedoeld starten
    Zorg ervoor dat de schakelaar in de "uit"-stand staat bij het aansluiten. Plaats bij spanningsuitval of kortsluiting de schakelaar in de "UIT"-stand om elk gevaar als gevolg van onbedoeld starten van het product na spanningsherstel te voorkomen.
  4. Gebruik verlengsnoeren voor buitengebruik
    Wanneer het gereedschap buitenshuis wordt gebruikt, gebruik dan alleen verlengsnoeren die bedoeld zijn voor buitengebruik en die als zodanig zijn gemarkeerd.
  5. Blijf alert Let op wat u doet. Gebruik uw gezond verstand. Gebruik het gereedschap niet als u moe bent, onder invloed bent van alcohol, voorgeschreven medicijnen of drugs.
  6. Controleer beschadigde onderdelen
  • Voor verder gebruik of hergebruik van het gereedschap moet het gereedschap zorgvuldig worden gecontroleerd om vast te stellen of het correct zal werken en de beoogde functie zal uitvoeren.
  • Controleer op uitlijning van bewegende onderdelen, vastlopen van bewegende onderdelen, breuk van onderdelen, montage en alle andere omstandigheden die de werking kunnen beïnvloeden.
  • Alle onderdelen moeten correct worden geïnstalleerd om te voldoen aan de voorwaarden voor een veilige werking van de machine.
  • Een beschermkap of ander onderdeel dat beschadigd is, moet correct worden gerepareerd of vervangen door een erkend servicecentrum, tenzij anders aangegeven in deze handleiding.
  • Laat defecte schakelaars vervangen door een erkend servicecentrum
  • Gebruik het gereedschap niet als de schakelaar het niet in- en uitschakelt.
  • Gebruik nooit beschadigde schijven of accessoires.
  • Controleer de schijven regelmatig op tekenen van slijtage of schade.
  1. Waarschuwing
    Het gebruik van een accessoire of hulpstuk, anders dan aanbevolen in deze handleiding, kan een risico op letsel (aan personen of dieren) vormen en schade veroorzaken.
    De gebruiker en/of bediener is verantwoordelijk voor alle schade of letsel aan eigendommen en/of personen.
  2. Laat uw gereedschap repareren door een gekwalificeerd persoon
    Dit elektrische gereedschap voldoet aan de relevante veiligheidsvoorschriften. Reparaties mogen alleen worden uitgevoerd door gekwalificeerde personen met behulp van originele reserveonderdelen; anders kan dit aanzienlijk gevaar opleveren voor de gebruiker.
  3. Opmerkingen
    De veiligheidsmaatregelen en instructies in deze handleiding kunnen niet in detail alle omstandigheden en situaties dekken die zich kunnen voordoen.
    De bediener en/of gebruiker moet zijn gezond verstand gebruiken en voorzichtig zijn bij het bedienen van het product, vooral voor zaken die niet in het bovenstaande worden genoemd.
  4. Speciale veiligheidsrichtlijnen
    1. Controleer de slijpschijf voor gebruik op mogelijke schade. Gebruik geen slijpschijven die gebarsten, gescheurd of beschadigd zijn
    2. Controleer of de rotatiesnelheid die op de schijf staat aangegeven groter is dan of gelijk is aan de nominale snelheid van de machine
    3. De slijpschijf moet stevig worden geïnstalleerd met de montagebout.
    4. De schroeven op de beschermende inrichting moeten goed vastgeschroefd zijn.
    5. De vonkbeschermingskap moet in de juiste positie worden geplaatst om elk gevaar voor de gebruiker te vermijden.
    6. Een schijf die al beschadigd of vervormd is, mag niet verder worden gebruikt.
      Gebruik alleen het originele slijpwiel dat door de fabrikant wordt geleverd of aanbevolen.
  5. Hantering, transport en opslag van slijpschijven:
    Slijpschijven zijn kwetsbaar en gevoelig voor stoten en schokken.

Daarom zijn speciale voorzorgsmaatregelen noodzakelijk:

  1. Laat de slijpschijf niet vallen en vermijd stoten.
  2. Gebruik geen gevallen of beschadigde schijven.
  3. Vermijd trillingen of trillingen tijdens het aanbrengen
  4. Vermijd beschadiging van de montageboring
  5. Vermijd belasting op het slijpoppervlak
  6. Bewaar slijpschijven plat of loodrecht, houd ze droog, beschermd tegen vorst en op een constante en gemiddelde temperatuur.
  7. Bewaar de slijpschijven in de originele verpakking of in speciale containers en op planken.

Veiligheidswaarschuwingen met betrekking tot het gebruik

Belangrijke informatie
Neem alle nationale veiligheidsvoorschriften met betrekking tot installatie, bediening en onderhoud in acht.

  1. Raak vertrouwd met de bedieningselementen en het juiste gebruik van de apparatuur.
  2. Het gebruik van dit product door kinderen is verboden.
  3. Alleen goed geïnstrueerde volwassenen mogen het product bedienen. Dit product is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het product door een persoon die verantwoordelijk is voor hun veiligheid.
  4. Gebruik alleen accessoires met een toegestane snelheid die minstens zo hoog is als de nullastsnelheid van de machine.
  5. Gebruik geen gereedschap dat beschadigd, excentriek of trillend is.
  6. Gebruik geen beschadigde, gebarsten, excentrieke of trillende schijven.
  7. Grijp of raak de schijf nooit aan tijdens het gebruik
  8. Plaats de stroomkabel zo dat er niet op wordt getrapt of dat deze beschadigd raakt tijdens gebruik.
  9. Als de stroomkabel beschadigd is, moet deze worden vervangen door een speciale assemblage die verkrijgbaar is bij de fabrikant of de klantenservice. Als de stroomkabel of het verlengsnoer tijdens het gebruik beschadigd of doorgesneden is, trek dan onmiddellijk de stekker uit het stopcontact. Raak de kabel of het verlengsnoer niet aan voordat u de stekker uit het stopcontact hebt gehaald.
  10. Slijpen kan stof en projectie van vuil veroorzaken. Draag de juiste beschermingsmiddelen (stofmasker, veiligheidsbril...). Gebruik een stofafzuigapparaat indien beschikbaar en zorg ervoor dat deze correct is aangesloten en gebruikt.
  11. waarschuwing Resterende risico's
    Zelfs wanneer het gereedschap wordt gebruikt zoals voorgeschreven, is het niet mogelijk om alle resterende risicofactoren te elimineren.

De volgende gevaren kunnen ontstaan in verband met de constructie en het ontwerp van het gereedschap:

  1. Schade aan de longen als er geen effectief stofmasker wordt gedragen.
  2. Gehoorbeschadiging als er geen effectieve gehoorbescherming wordt gedragen.
  3. Kneuzingsgevaar als de slijpschijf tijdens bedrijf wordt aangeraakt.
  4. Blootstelling aan elektriciteit door het gebruik van niet-standaard defecte elektrische aansluitkabels.
  1. waarschuwing
    Deze machine produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te verminderen, raden we personen met medische implantaten aan hun arts en de fabrikant van het medische implantaat te raadplegen voordat ze deze machine bedienen.
  2. waarschuwing
    Een bepaald niveau van geluid dat door deze machine wordt uitgestoten, is niet te vermijden.
    Plan lawaaierig werk volgens de lokale wetgeving en op specifieke tijden.
    Houd rusttijden aan en beperk indien nodig de werktijden tot een minimum.
    Draag voor uw eigen persoonlijke bescherming en de bescherming van omstanders geschikte gehoorbescherming.
    Volg de werktijd en rusttijd van het gereedschap.
  3. waarschuwing
    Slijpen kan vonken veroorzaken, niet gebruiken in de buurt van ontvlambare materialen, vloeistoffen of gas. Gebruik de slijper nooit ZONDER een bevestiging.

AAN DE SLAG

Uitpakken
Uitpakken

  • Haal het product uit de verpakking.
  • Controleer of het gereedschap en de accessoires niet beschadigd zijn

Presentatie
De slijper wordt voorgemonteerd geleverd.

Een deel bestaat uit de basis inclusief de motoreenheid en de slijpschijf. De andere onderdelen zijn gemaakt van de 3 hulpstukken.

Installatie

  1. De montage moet worden uitgevoerd met de machine losgekoppeld!
  2. Het gereedschap is bedoeld voor horizontale installatie. Plaats het gereedschap op een vlakke, stabiele en stevige ondergrond of een werkbank.
  3. Wanneer u het permanent op een bureau of werkbank installeert: zet de machine op het bureau/de werkbank en schroef hem vast aan het bureau/de werkbank met behulp van de gaten (pos.9 Fig.1) in de basis (schroeven en bouten niet meegeleverd).


in deze fase voldoende ruimte rond de hoofdeenheid (1) voor eenvoudige installatie van de hulpstukken.

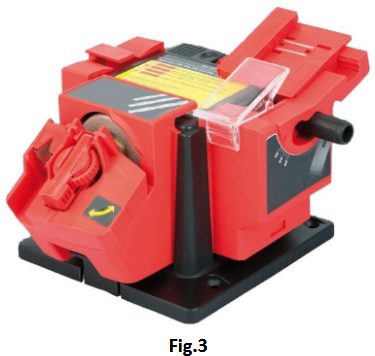

Een hulpstuk plaatsen en verwijderen

  1. Deze handeling MOET worden uitgevoerd met de machine losgekoppeld en met de slijpschijf tot stilstand gekomen.
  2. Om een hulpstuk te plaatsen
    1. Neem een hulpstuk (bijvoorbeeld in Fig.2, het scharen- en messenopzetstuk)
    2. Lijn de twee laterale ribben (a) uit en steek ze in de groeven (7) van de hoofdeenheid.
    3. Zorg ervoor dat de vergrendellip (6) in de sleuf (b) aan de onderkant van het hulpstuk vastklikt.
    4. Zorg ervoor dat het hulpstuk correct is gemonteerd en stevig wordt vastgehouden door de vergrendellip (6).
    5. Wanneer een hulpstuk in gebruik is, kunt u de andere twee hulpstukken aan de andere kanten van de hoofdeenheid opbergen (zie Figuur 3)
      Een hulpstuk plaatsen en verwijderen
  3. Om een hulpstuk te verwijderen:
    1. Til de vergrendellip (6) uit de sleuf (b) aan de onderkant van het hulpstuk.
    2. Schuif de hulpstukgroeven (7) omhoog totdat deze van de hoofdeenheid is losgemaakt.

Starten en stoppen (AAN/UIT schakelen)
Let op! Start het gereedschap NIET zonder gemonteerd hulpstuk.

De schakelaar (8) bevindt zich aan de bovenkant van de machine (zie Fig.1).

Om de machine te starten: druk de schakelaar in de stand [I].

Om de machine te stoppen: druk de schakelaar in de stand [0].


Voordat u het gereedschap aansluit op een stroombron of in geval van spanningsuitval of -tekort, moet u ervoor zorgen dat de schakelaar in de UIT-stand [0] staat, om gevaar te voorkomen.

Slijpen
informatie Opmerking: Zorg ervoor dat de slijper goed vastzit om uitglijden te voorkomen.

Het slijpen van HSS-boor (zie Fig.4 en Fig.5)
De slijper is ontworpen om HSS-boren van 3 tot 10 mm in diameter te slijpen.
HSS-boor slijpen - Stap 1
HSS-boor slijpen - Stap 2

  1. Installeer het hulpstuk voor boren (3) op de hoofdeenheid (1) [Een hulpstuk plaatsen en verwijderen].
  2. Fig.4 - Verwijder de boorhouder (c) uit de slijpsleuf (b).
  3. Fig.4 - Draai aan de knop (e) om een voldoende opening te krijgen voor het plaatsen van de boor.
  4. Fig.4 of Fig.5a - Plaats een boor in de houder (c).
  5. Fig.5a - Draai de knop (e) licht aan om de boor vast te houden, maar hem nog steeds te laten draaien.
  6. Fig.5b en Fig.4 - Plaats de boorhouder (c) in de kalibratiesleuf (a) en gebruik de groeven aan beide zijden om de plaatsing goed te geleiden.
  7. 5C - Duw de boor naar voren en draai de boor zodat de punt in de "V"-geleider ligt en de metalen eindstop raakt.
  8. Fig.5d - Draai de knop (e) vast om de boor stevig op zijn plaats te houden.
  9. Fig.5e - Verwijder de boorhouder (c) uit de kalibratiesleuf (a) en plaats hem in de slijpsleuf (b), waarbij u de groeven aan beide zijden gebruikt om de plaatsing goed te geleiden.
  10. Controleer of de boorhouder (c) correct is geplaatst.
    Zorg ervoor dat de randen van de boor in contact staan met de schijf.
    Zo niet, herhaal dan de uitlijnprocedure (punten 6-9 hierboven).
    De boor is klaar om zijn randen te slijpen die naar de juiste hoek zijn gericht.
  11. Schakel de slijper in.
  12. Fig.5f - Wanneer de schijf draait, draait u de basis van rechts naar links om de rand te slijpen die in contact staat met de schijf.
  13. Schakel de slijper uit. Wacht tot de schijf niet meer draait.
  14. Fig.5g - Verwijder de boorhouder (c) uit de slijpsleuf (b) en draai hem om. Plaats de boorhouder (c) terug in de slijpsleuf (b).
    Begin met het slijpen van die rand.
  15. Fig. 5h en 5i - Controleer of de snijkant van beide snijgroeven even scherp is als in "5h" en niet als een asymmetrisch slijpen in "5i".
    Herhaal de slijpprocedure om eventuele defecten te corrigeren indien nodig.
  16. Als u klaar bent, schakelt u het gereedschap uit. Wacht tot de slijpschijf is gestopt met draaien. Reinig en berg de slijper op.

Messen en scharen slijpen
De slijper is ontworpen voor het slijpen van scharen en huishoudelijke messen met een vlak en recht lemmet.
Messen en scharen slijpen

Slijp geen gekarteld lemmet.

  1. Installeer het hulpstuk voor messen/scharen (4) op de hoofdeenheid (1) [Een hulpstuk plaatsen en verwijderen].
  2. Schakel de slijper in.
  3. Meslemmet
    1. Fig.7a + Fig.6 - Plaats het lemmet in de groef (a) totdat het in contact komt met de slijpschijf. Opmerking: u kunt het lemmet op de steun (b) plaatsen.
    2. Fig.7b - Maak een heen-en-weerbeweging om het hele lemmet op de schijf te besteden.
    3. Fig.7c - Draai het mes om en steek het lemmet in de andere sleuf (a) en herhaal de slijpprocedure.
    4. Start het slijpproces (indien nodig) tot het gewenste slijpen.
  4. Scharen messen
    1. Fig.7d + Fig.6 - Steek het lemmet in de sleuf (a) totdat het in contact komt met de slijpschijf. Opmerking: u kunt het lemmet op de steun (d) plaatsen.
    2. Fig.7e - Maak een heen-en-weerbeweging om het hele lemmet over de schijf te bewegen.
    3. Fig.7f - Draai de schaar om en steek de andere kant van het lemmet in de sleuf (a) en herhaal de slijpprocedure.
    4. Herhaal het slijpproces (indien nodig) tot het gewenste slijpen is bereikt.
    5. Opmerking: u kunt ook schaarbladen slijpen via de groeven (a).
  5. Als u klaar bent, schakelt u het gereedschap uit. Wacht tot de slijpschijf is gestopt met draaien. Reinig en berg de slijper op.

Het slijpen van het lemmet van snijgereedschappen
De slijper is ontworpen om beitels of schaven of een vlak en recht lemmet van een snijgereedschap te slijpen van 6 tot 51 mm breed. Slijp geen gekarteld lemmet.
Het slijpen van het lemmet van snijgereedschappen

Let op! Gebruik het gereedschap niet als het beschermschild (a) ontbreekt, gebarsten of beschadigd is.

  1. Installeer het hulpstuk (2) voor het lemmet van het snijgereedschap op de hoofdeenheid (1) [Een hulpstuk plaatsen en verwijderen].
  2. Fig. 9a + Fig.8 - Plaats het lemmet op de plaatsteun (c) zodat de snijkant van het lemmet de slijpschijf raakt. De twee magneten (e) helpen om het lemmet op zijn plaats te houden.
  3. Fig.9B, 9c + Fig.8 - De slijphoek instellen. Draai aan de knop (b) en stel vervolgens de plaathoek (c) in op de gewenste hoek (instelbaar tussen 15° en 50°). Zorg ervoor dat de slijphoek zo goed mogelijk overeenkomt met de afgeschuinde hoek van uw lemmet.
  4. Schakel de slijper in.
  5. Fig.9d - Schuif de plaat (c) heen en weer, zodat de snijkant van het lemmet over de schijf gaat. Oefen lichte druk uit op het lemmet en voer regelmatige en uniforme bewegingen uit.

    Laat het lemmet nooit stilstaan, omdat dit zou resulteren in een ongelijkmatig slijpen.
  6. Fig.9e - Stel het lemmet geleidelijk langs de plaat naar beneden bij tijdens het slijpen. Oefen geen sterke druk uit, slijp geleidelijk.
  7. Fig.9f - Verwijder het lemmet en controleer het slijpen.
  8. Herhaal het slijpproces (indien nodig) tot het gewenste slijpen is bereikt.
  9. Fig. 9g - Plaats voor smalle messen de kleine geleider (f) op de rand (e) en plaats de steunplaat tegen de afstandhouder.
  10. Als u klaar bent, schakelt u het gereedschap uit. Wacht tot de slijpschijf is gestopt met draaien. Reinig en berg de slijper op.

Tips: na het slijpen van een lemmet wordt aanbevolen om de lemmetrand schoon te maken en er een oliesteen op aan te brengen.

WERKING

Beoogd gebruik

  • Het product is bedoeld voor huishoudelijk gebruik binnenshuis.
  • Het product is bedoeld voor het slijpen van bits en rechte messen binnen de grenzen van de slijper.
  • Dit elektrisch gereedschap mag niet worden gebruikt voor andere doeleinden buiten het beschreven toepassingsgebied. - Gebruik de machine niet voor ongeschikte doeleinden (bijv. voor het snijden van hout, metaal, plastic,...)
  • Het gereedschap is niet bedoeld voor professioneel, ambachtelijk of industrieel gebruik.

Werking:

  1. Bereid bit/lemmet voor op het slijpen (reinig het indien nodig) en leg het goed op het hulpstuk.
  2. Pas de instellingen aan volgens de specificaties voor uw lemmet of volgens uw behoeften.
  3. Sluit het gereedschap aan op een stroombron (raadpleeg de kenmerken op het product).
  4. Draag geschikte beschermende uitrusting.
  5. Houd het gereedschap stevig vast. Behoud altijd een evenwichtige en veilige positie.
  6. Druk op de AAN-schakelaar (I) om de machine te starten.
  7. Start het slijpen (raadpleeg Slijpen)
  8. Maak geen plotselinge bewegingen. Oefen geen overmatige druk uit.
  9. Zodra het werk is voltooid, stopt u het product door op de UIT-schakelaar (0) te drukken.

informatie Opmerking: raak het gereedschap niet aan voordat de slijpschijf volledig tot stilstand is gekomen.

ONDERHOUD EN OPSLAG

voorzichtig Zorg er voordat u werkzaamheden aan het product uitvoert voor dat het product is losgekoppeld van de stroombron.

Herinnering: Zorg ervoor dat u de machine in goede staat houdt en voer na elk gebruik en vóór opslag regelmatig onderhoud aan de machine uit. Elke inbreuk op of verzuim van adequaat onderhoud verkort de levensduur van de machine en vergroot het risico op defecten en ongevallen. Om het beveiligingssysteem gedurende de levensduur van de machine te behouden, is het belangrijk om onderhoud en de juiste reiniging uit te voeren, GEEN niet-conforme vervangende onderdelen te gebruiken en de machine NIET zelf te demonteren of de beveiligingsfuncties te wijzigen.

Reiniging
Reinig kunststof onderdelen met een zachte en schone doek

Gebruik geen agressieve reinigingsmiddelen (oplosmiddelen of schurende reinigingsmiddelen) of een schuurspons.

Gebruik geen bijtende stoffen om de kunststof onderdelen te reinigen.

Dompel gereedschap niet onder in water of een andere vloeistof en zorg ervoor dat er geen water in het gereedschap komt.

Reinig ventilatiegaten met een zachte borstel of met perslucht.

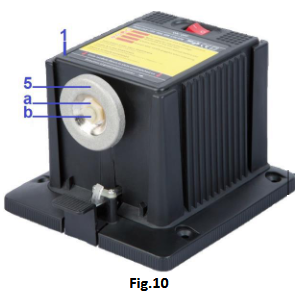

De slijpschijf vervangen
Deze ingreep MOET worden uitgevoerd met de machine losgekoppeld en met de slijpschijf in stilstand.

Ga als volgt te werk om een slijpschijf te vervangen:
De slijpschijf vervangen

  1. Verwijder het hulpstuk (zie Een hulpstuk plaatsen en verwijderen).
  2. Draai de moer (a) los met de klok mee.
  3. Verwijder de klemmoer (a).
  4. Verwijder de versleten of beschadigde schijf (5).
  5. Plaats een nieuwe schijf (raadpleeg de maatvoering).
  6. Plaats de moer (a) en schroef deze stevig vast [zonder de moer (a) en schroefdraad (b) te beschadigen].
  7. Installeer een hulpstuk.
  8. Schakel het gereedschap in en gebruik het zonder belasting om er zeker van te zijn dat het correct is gemonteerd.

  9. Gebruik GEEN slijpschijf die versleten, gebroken, gebarsten of beschadigd is.

Gebruik alleen originele slijpschijven of slijpschijven die door de fabrikant van het gereedschap worden aanbevolen.

Service

  1. Laat uw gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.
  2. Laat uw gereedschap repareren door een gekwalificeerde persoon
    Tenzij anders aangegeven in deze handleiding, wordt aanbevolen om reparaties of vervanging van beschadigde onderdelen in een erkend servicecentrum uit te laten voeren.
    Dit elektrische gereedschap voldoet aan de relevante veiligheidseisen. Reparaties mogen alleen worden uitgevoerd door gekwalificeerde personen met behulp van originele reserveonderdelen; anders kan dit aanzienlijk gevaar voor de gebruiker opleveren.
  3. Onderhoud het gereedschap met zorg
    Houd het gereedschap schoon voor betere en veiligere prestaties.
  4. Opslag
  • Bewaar het product, de handleiding en de accessoires in de originele verpakking.
  • Het product moet worden opgeslagen op een schone, droge plaats. Berg het product altijd op en houd het buiten bereik van kinderen

Behandeling, transport en opslag van slijpschijven
Schijven zijn fragiel en gevoelig voor schokken en stoten.

Daarom zijn speciale voorzorgsmaatregelen noodzakelijk:

  1. Laat de schijf niet vallen en vermijd schokken.
  2. Gebruik geen schijf die is gevallen of beschadigd is.
  3. Vermijd sterke trillingen of trillingen tijdens het aanbrengen.
  4. Voorkom schade aan de boring
  5. Vermijd overmatige belasting van het slijpoppervlak
  6. Bewaar schijven plat of loodrecht, houd ze droog, beschermd tegen vorst en bij een constante temperatuur.
  7. Bewaar schijven in de originele verpakking of in speciale verpakkingen en op planken, buiten bereik van kinderen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ribimex RIBITECH PRS30 / 310106 Handleiding

Beschikbare talen

Inhoudsopgave
