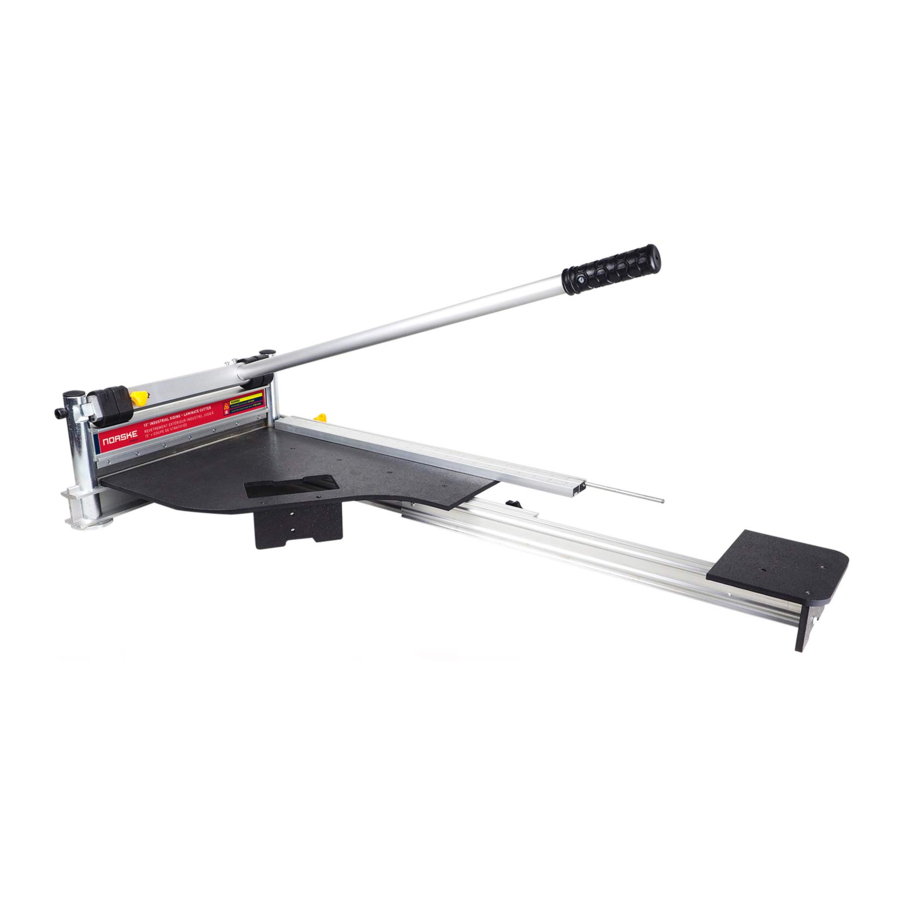

VEILIGHEIDSREGELS

ZEER SCHERP MES


HET NIET NALEVEN VAN DEZE REGELS KAN LEIDEN TOT ERNSTIG LETSEL! DOOR DEZE MACHINE MET RESPECT EN VOORZICHTIGHEID TE GEBRUIKEN, WORDT DE KANS OP PERSOONLIJK LETSEL AANZIENLIJK VERKLEIND.

LEES EN BEGRIJP DEZE HANDLEIDING VOOR GEBRUIK

1. Als u niet volledig bekend bent met de werking van de 13" cutter, vraag dan advies aan een gekwalificeerde instructeur.
2. Blijf alert. Gebruik de machine niet onder invloed van drugs, alcohol of medicatie.
3. Draag altijd een veiligheidsbril met zijschermen (ANSI Z87.1).
4. Houd het werkgebied schoon en vrij van vuil.
5. Houd kinderen en onbevoegden uit de buurt van de 13" cutter en het werkgebied.
6. Zorg ervoor dat het gereedschap stevig staat. Gebruik de machine alleen op een stevige ondergrond of een solide standaard.
7. Gebruik het juiste gereedschap. Forceer de 13" cutter niet en gebruik hem niet voor een klus waarvoor hij niet is ontworpen; gebruik hem alleen op goedgekeurde materialen.
8. Houd het mes scherp. Een bot mes zal niet goed presteren.
9. Houd altijd uw handen uit de buurt van het mes tijdens het gebruik of het dragen van de machine.
10. Wijzig of misbruik dit gereedschap niet. De 13" cutter is nauwkeurig gebouwd; wijzigingen die niet in deze handleiding zijn gespecificeerd, kunnen leiden tot een gevaarlijke situatie.
11. Onderhoud de 13" cutter met zorg. Houd het mes scherp en schoon. Volg de instructies voor het smeren en verwisselen van accessoires.
12. Gebruik alleen aanbevolen accessoires. Het gebruik van onjuiste accessoires kan gevaar of letsel veroorzaken.
13. Laat de 13" cutter nooit onbeheerd achter. Zet de hendel vast met de vergrendelingsketting wanneer deze niet in gebruik is.
14.
    Het stof dat vrijkomt bij het snijden van bepaalde hout-, houtvezel- en/of PVC-producten kan schadelijk zijn voor uw gezondheid.

INSTALLATIE

MONTAGE

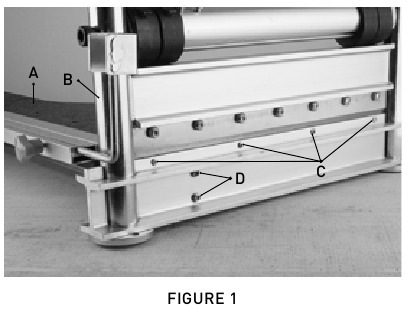

Monteer de tafel (Fig. 1-A)
Fig.1 aan de mesconstructie (Fig. 1-B) met behulp van 4 kleine kruiskopschroeven (Fig. 1-C) om de bovenkant van de tafel vast te zetten. Gebruik twee grotere bolkopschroeven (Fig.1-D) om de tafelsteun vast te zetten.

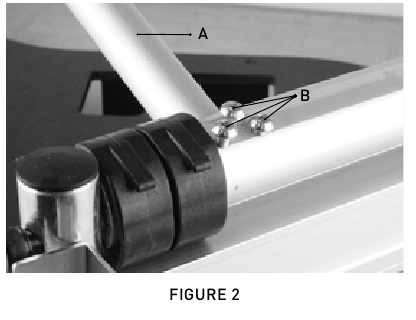

Monteer de handgreep (Fig. 2-A) op de bovenkant van de mesconstructie. Draai eerst de drie bevestigingsschroeven (Fig. 2-B) los met een inbussleutel.
Steek de handgreepas in het cilindrische gat; zodra deze goed is uitgelijnd en ingebracht, draait u de 3 bevestigingsschroeven vast om de handgreep op zijn plaats te bevestigen.

VOORBEREIDING VOOR GEBRUIK

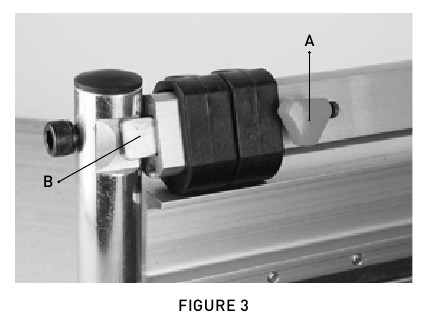

De laminaatsnijder wordt verzonden met de mesconstructie in de onderste en vergrendelde positie. Deze veiligheidsfunctie zorgt ervoor dat de snijkant van het mes niet blootligt tijdens transport of opslag. Om de mesconstructie te ontgrendelen, draait u de veiligheidsvergrendelingsknop (Fig. 3-A) los, drukt u de handgreep in en schuift u de vergrendelingsknop naar rechts om de vergrendeling los te maken (Fig. 3-B).

Zet de hendel vast in de onderste positie en activeer de veiligheidsvergrendeling opnieuw voordat u uw laminaatsnijder opbergt, draagt of vervoert.

ZEER SCHERP MES

SNIJDEN

SNIJDEN

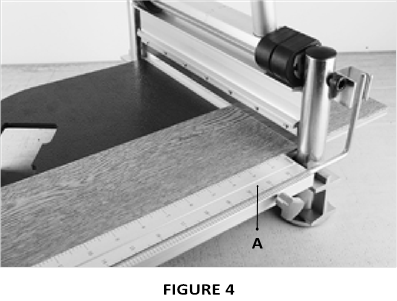

Plaats het materiaal tussen het snijmes en de basis, gelijk met de aluminium geleider (Fig. 4-A) en houd het materiaal vast met de voet en duw de handgreep omlaag om een snede te maken.

Houd de controle over de handgreep. Laat de handgreep niet terugslaan na het maken van een snede.

HERHAALDE SNEDEN

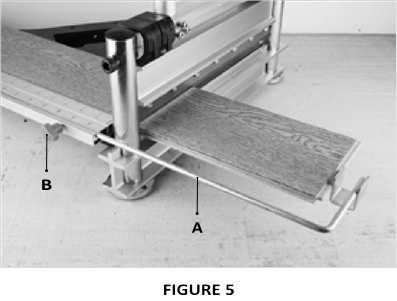

De laminaatsnijder is uitgerust met een verstelbare meetgeleider (Fig. 5-A) voor snel repetitief snijden. Draai de knop (Fig. 5-B) los en schuif de geleider naar de gewenste snijlengte; draai de knop vast om de meetgeleider op zijn plaats te vergrendelen.
Plaats het materiaal tussen het snijmes en de basis, gelijk met de aluminium geleider; en strak tegen de meetgeleider. Houd het materiaal vast met de voet en duw de hendel omlaag om een snede te maken.

Houd de controle over de handgreep. Laat de handgreep niet terugslaan na het maken van een snede.

HOEKSNIJDEN

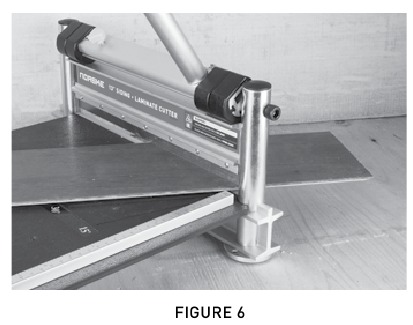

Plaats het materiaal tussen het snijmes en de basis. Gebruik de markeringen op het tafelblad (15*/22.5*/30*/45*) en lijn de plank uit met de juiste lijn om de gewenste hoek te krijgen (Fig. 6). Houd het materiaal op zijn plaats met de voet en duw de handgreep omlaag om de snede te voltooien.

Houd de controle over de handgreep. Laat de handgreep niet terugslaan na het maken van een snede.

Steek uw vingers nooit tegen de scherpe rand van het mes.

ZEER SCHERP MES

DE TAFELVERLENGING AANPASSEN

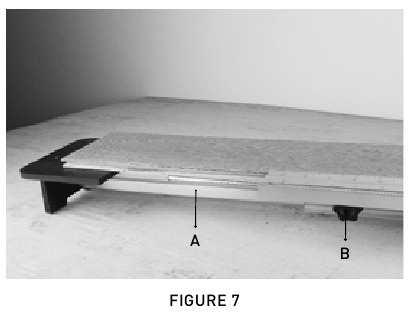

De laminaatsnijder is uitgerust met een uitschuifbare tafel (Fig. 7-A) voor het ondersteunen van langere planken
(41" werklengte). Om aan te passen, draait u de knop (Fig. 7-B) los en schuift u de tafel uit tot de gewenste lengte en draait u de knop vast om hem op zijn plaats te vergrendelen.
Plaats het materiaal tussen het snijmes en de basis, gelijk met de aluminium geleider; Houd het materiaal vast met de voet en duw de handgreep omlaag om een snede te maken.

Houd de controle over de handgreep. Laat de handgreep niet terugslaan na het maken van een snede.

MESAFSTELLING VAN HET MES

HET MES AFSTELLEN

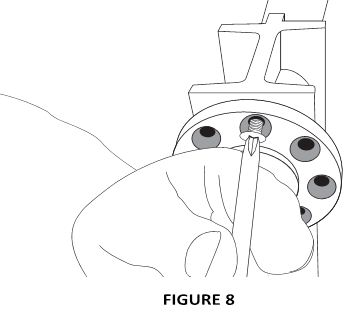

1. Draai de schroeven van de afstelplaat los en verwijder ze(Fig. 8).

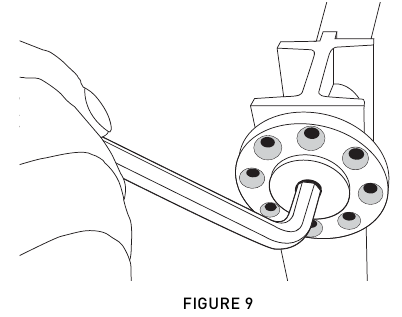

2. Draai beide afstelplaten 1 of 2 gaten aan (Fig. 9).
   LET OP: De spoed op elke hefschroef is 0,125 mm. De afstelling op beide platen moet hetzelfde zijn.
   LET OP! ER IS GEEN AANPASSING NODIG OP ALLE GLOEDNIEUWE APPARATEN.


SNIJGELEIDER
Uw gereedschap snijdt een breed scala aan producten. Raadpleeg deze snijgeleider voor aanbevolen producten en diktes.

• Vezelcementplaten...................9,5 mm
• Laminaat & Vinyl vloeren...........15 mm
• Samengestelde houten vloeren..........15 mm
• Vinyl tegels & gevelbekleding........................15 mm

ZEER SCHERP MES

ONDERHOUD

MES WETEN (WETSTEEN NIET INBEGREPEN)
Het verwijderen van bramen van de platte kant van het mes is erg belangrijk, het wetten van een nieuw mes moet gebeuren na de eerste 40-100 sneden, na elke 100+ sneden en wanneer het mes opnieuw is geslepen.

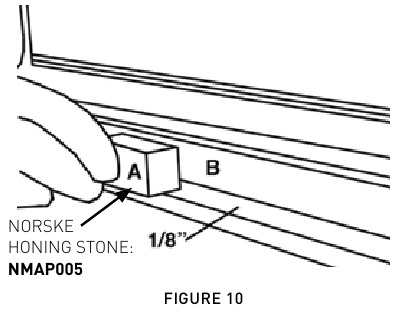

Met het mes (Fig. 10-B) gemonteerd en ongeveer 1/8" boven het tafelblad gepositioneerd, legt u de platte kant van uw wetsteen (Fig. 10-A) tegen de platte kant van het mes. Beweeg de wetsteen een paar keer van het ene uiteinde naar het andere totdat de braam is verwijderd.

MES SLIJPEN OF VERVANGEN
Het meegeleverde mes kan worden geslepen. Alleen de afgeschuinde kant van het mes moet worden geslepen. De platte kant van het mes moet plat blijven. We raden aan om deze handeling door een gekwalificeerde vakman te laten uitvoeren.

Het mes is erg scherp. Draag handschoenen bij het hanteren van het mes.

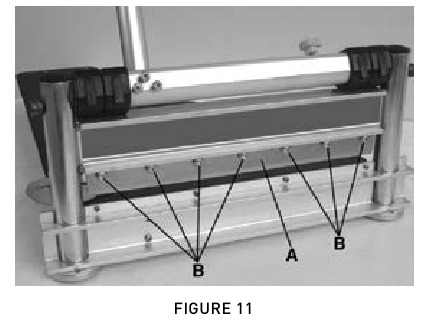

1. Om het mes (Fig. 11-A) te verwijderen, verwijdert u de zeven inbuskopschroeven (Fig. 11-B) met behulp van de meegeleverde inbussleutel. Verwijder voorzichtig het mes.

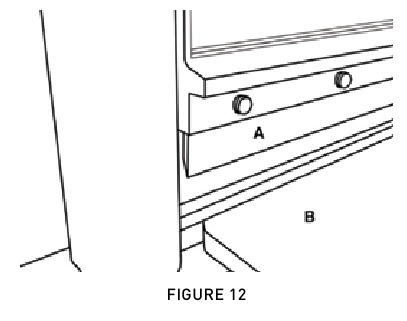

2. Zodra het mes is geslepen of vervangen, kan het opnieuw worden geïnstalleerd. Plaats het mes (Fig. 12-1) met de platte kant naar de tafel gericht (Fig. 12-B). Zorg ervoor dat het montageoppervlak en het mes schoon zijn, installeer het mes opnieuw met de zeven eerder verwijderde inbuskopschroeven met behulp van de meegeleverde inbussleutel.


ZEER SCHERP MES

SMERING
Om oppervlaktecorrosie te voorkomen, wordt aanbevolen om een kleine hoeveelheid lichte machineolie aan te brengen op de schuifdelen van de laminaatsnijder. Smering moet eens in de twee maanden worden uitgevoerd, of eens per maand als er in vuile of stoffige omstandigheden wordt gewerkt.

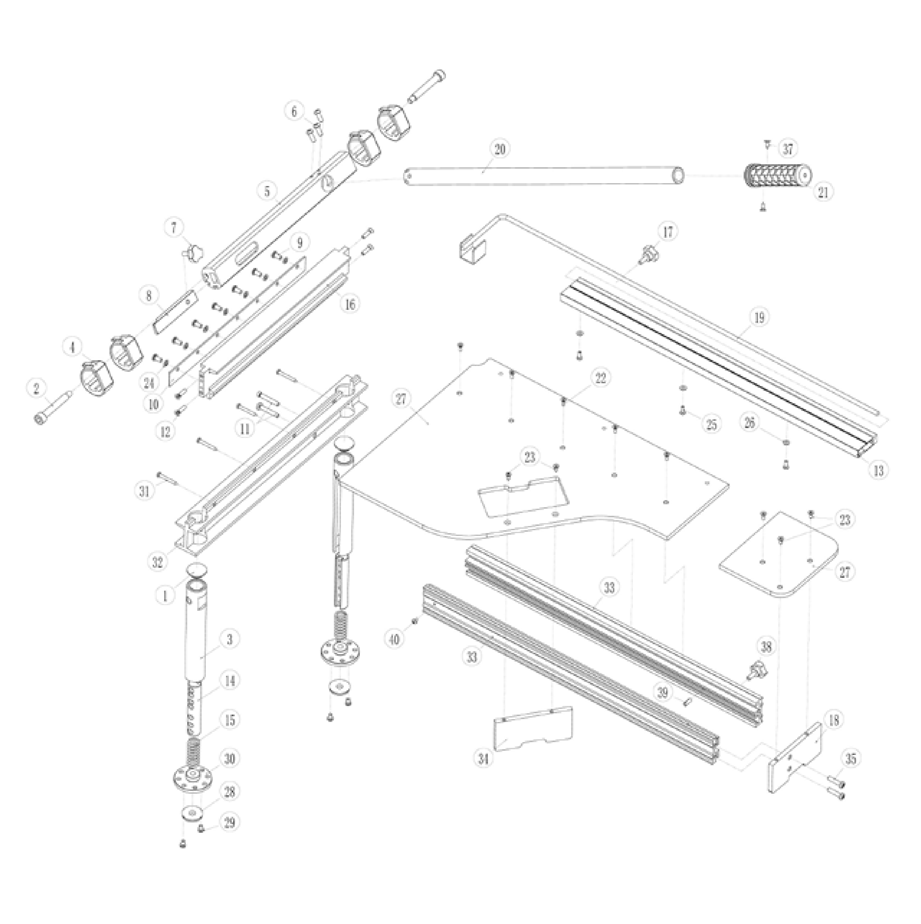

ONTPLOFTE ONDERDELEN TEKENING

ZEER SCHERP MES

ONDERDELENLIJST

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download NORSKE NMAP004 Handleiding
