Lutron Electronics AuroRa Installatiehandleiding

Inleiding

De AuroRa-installatiehandleiding is ontworpen om u te helpen bij het plannen en voltooien van de installatie van uw AuroRa-lichtregelsysteem.
Raadpleeg de informatie in deze handleiding voor meer informatie over het volgende:

• Inhoud van de AuroRa-lichtregelingspakket
• Hoe AuroRa-dimmers te installeren
• Hoe uw systeem te bedienen

Consumenteninformatie:
Dit lichtregelsysteem mag niet worden gebruikt om andere apparatuur dan verlichting te bedienen. Het mag niet worden gebruikt om apparatuur te bedienen die gevaarlijke situaties zou kunnen creëren, zoals beknelling, indien per ongeluk bediend. Voorbeelden van apparatuur die niet door dit systeem mogen worden bediend, zijn (maar niet beperkt tot) gemotoriseerde poorten, garagedeuren, industriële deuren, magnetrons, warmtekussens, enz. Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat alleen verlichting op dit systeem is aangesloten.

Voordat u begint

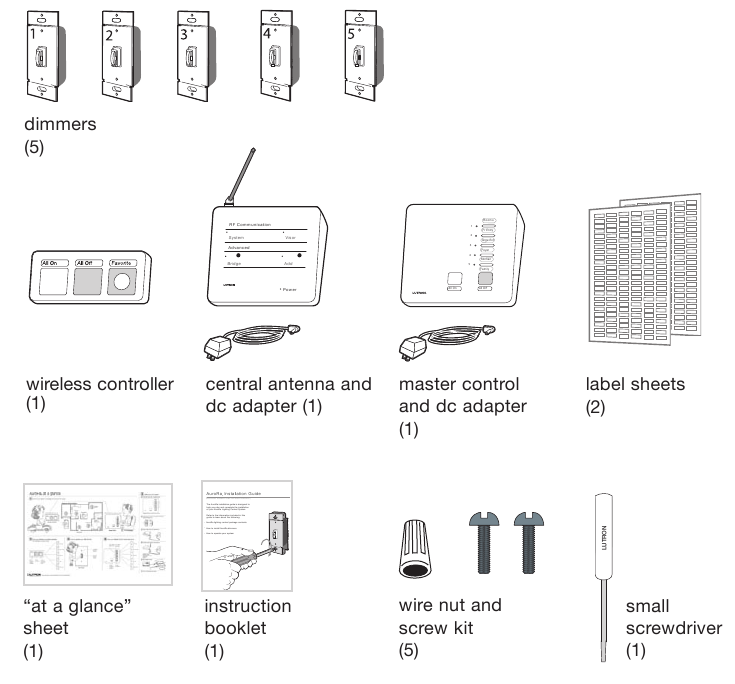

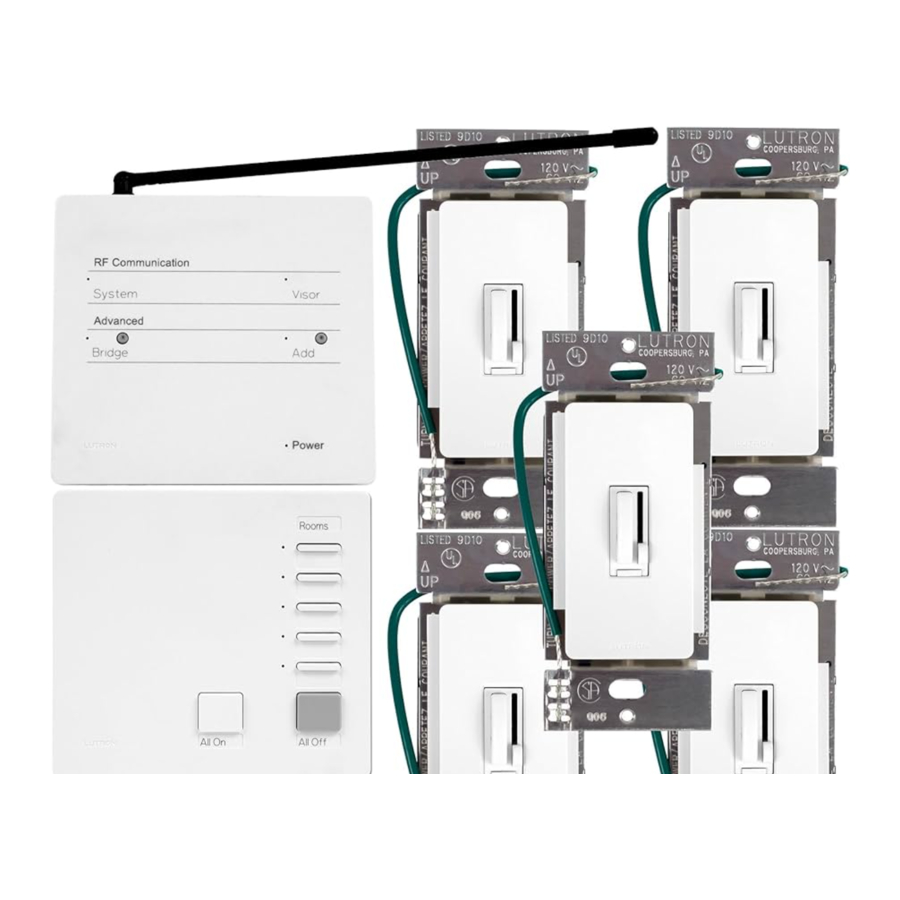

Wat zit er in uw nieuwe systeem

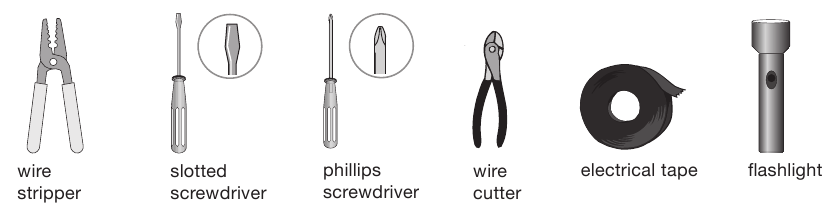

Gereedschap dat u mogelijk nodig hebt

Uw dimmerlocatie selecteren

1. Beslis welke lampen u met dimmers wilt bedienen
   Kies uw locaties:
   Dimmer 1:
   Dimmer 2:
   Dimmer 3:
   Dimmer 4:
   Dimmer 5:


Handige tip: Dimmer 1 moet uw meest gebruikte lamp bedienen. Dimmer 2 moet uw op één na meest gebruikte lamp bedienen. Herhaal dit voor dimmers 3, 4 en 5.
Voorgestelde locaties:
Dimmer 1: Vooringang
Dimmer 2: Buitenkant garage
Dimmer 3: Hal/foyer
Dimmer 4: Keuken
Dimmer 5: Familiekamer

Personaliseer uw systeem

2. Label uw hoofdregeling met uw lamp locaties
   (Voorgestelde locaties getoond)


Handige tip: Gebruik de meegeleverde labels.

Uw dimmers installeren

Het installeren van een AuroRa-dimmer is net zo eenvoudig als het vervangen van een lichtschakelaar.
Uw eerste stap is om te bepalen hoeveel schakelaars de lampen bedienen die u aan uw systeem wilt toevoegen.
Dit is belangrijk zodat u de juiste installatie-instructies gebruikt.
Lutron heeft specifieke instructies gemaakt voor lampen die worden bediend door één, twee of drie schakelaars om uw installatie te vereenvoudigen.
Nadat u de eerste dimmer hebt geïnstalleerd, herhaalt u het proces totdat alle AuroRa-dimmers zijn geïnstalleerd.

Schakelaars vervangen door dimmers

1. Noteer hoeveel schakelaars de lampen bedienen die u hebt geselecteerd als 1-5 op uw hoofdregeling
   Uw locaties:
   1:
   2:
   3:
   4:
   5:
   Aantal schakelaars:

   1. Gebruik voor lampen die door één schakelaar worden bediend, de instructies

      Handige tip: Dit circuit wordt een enkelpolig circuit genoemd.
      Typische locatie:
      • Verandalamp
      • Slaapkamerlamp
   2. Gebruik voor lampen die door twee schakelaars worden bediend, de instructies

      Handige tip: Dit circuit wordt een driewegcircuit genoemd.
      Typische locatie:
      • Hallamp
      • Keukenlamp
   3. Gebruik voor lampen die door drie schakelaars worden bediend, de instructies

      Handige tip: Dit circuit wordt een vierwegcircuit genoemd.
      Typische locatie:
      • Trappenhuislamp

Een dimmer installeren voor lampen die door één schakelaar worden bediend

1. Schakel de stroom uit bij de stroomonderbreker of verwijder de zekering

   De stroom moet worden uitgeschakeld voor uw veiligheid.

2. Verwijder de wandplaat
   Handige tip: Bewaar uw wandplaat en schroeven.

3. Verwijder de bestaande schakelaar

4. Verwijder de schakelaar

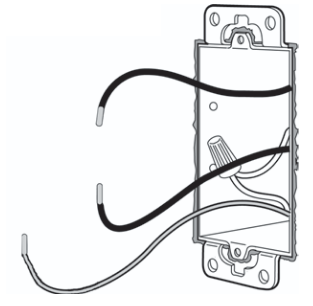

   1. U zou twee geïsoleerde draden bevestigd aan de schakelaar moeten zien. Een groene of blanke draad is een aardingsdraad.
   2. Koppel de draden los van de schakelaar.

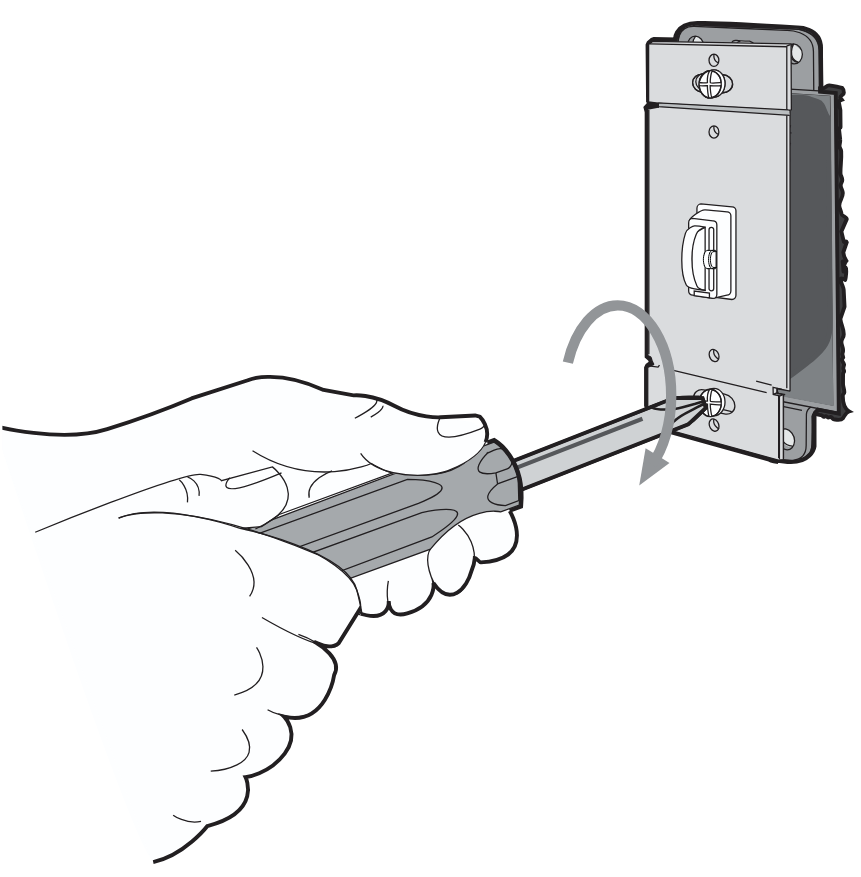

      Handige tip: Gebruik de (meegeleverde) Lutron-schroevendraaier om "ingedrukte" draden op de bestaande schakelaar te verwijderen.

5. Installeer de dimmer

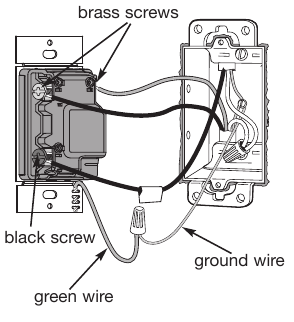

   1. Sluit de groene of blanke draad (aardingsdraad) aan op de groene draad op de dimmer met een draadmoer.

   2. Sluit één draad aan op de zwarte schroef op de dimmer.
   3. Sluit de andere draad aan op een van de twee goudkleurige schroeven (messing) op de dimmer.

6. Monteer de dimmer

7. Plaats de wandplaat terug

8. Schakel de stroom in bij de stroomonderbreker of vervang de zekering


Een dimmer installeren voor verlichting die wordt bediend door twee schakelaars

1. Schakel de stroom uit bij de stroomonderbreker of verwijder de zekering

   De stroom moet worden uitgeschakeld voor uw veiligheid.

2. Verwijder de wandplaat
   Handige tip: Bewaar uw wandplaat en schroeven.

3. Verwijder de bestaande schakelaar van de muur (koppel de draden nog niet los)
   Herinnering: Vervang slechts één van de twee schakelaars die de lamp bedienen door een dimmer.

4. Schakelaar verwijderen

   1. U zou drie geïsoleerde draden moeten zien die aan de schakelaar zijn bevestigd. Een groene of blanke draad is een aardingsdraad.

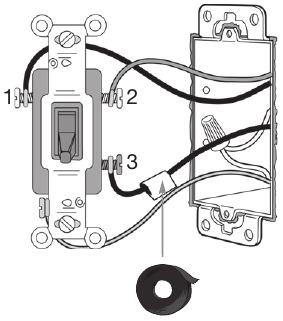

   2. Label de draad die is bevestigd aan de anders gekleurde schroef. Deze schroef is meestal gelabeld met COMMON.
   3. Koppel de draden los van de schakelaar.

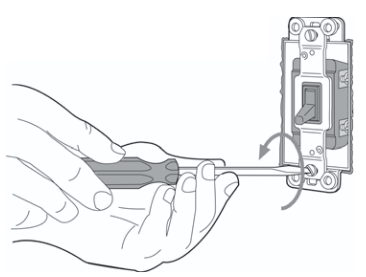

      Handige tip: Gebruik de Lutron-schroevendraaier (meegeleverd) om "ingedrukte" draden op de bestaande schakelaar te verwijderen

5. Dimmer installeren

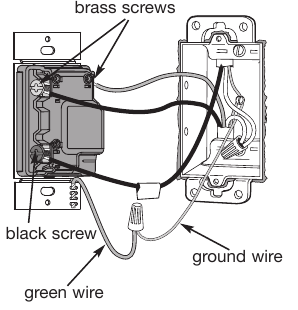

   1. Sluit de groene of blanke draad (aardingsdraad) aan op de groene draad op de dimmer met een kroonsteen.

   2. Sluit de gelabelde draad aan op de zwart gekleurde schroef op de dimmer.
   3. Sluit één van de overgebleven draden aan op één van de goudkleurige schroeven (messing) op de dimmer.
   4. Sluit de overgebleven draad aan op de overgebleven goudkleurige schroef (messing) op de dimmer.

6. Dimmer monteren

7. Wandplaat terugplaatsen

8. Schakel de stroom in bij de stroomonderbreker of vervang de zekering


Een dimmer installeren voor verlichting die wordt bediend door drie schakelaars

1. Schakel de stroom uit bij de stroomonderbreker of verwijder de zekering

   De stroom moet worden uitgeschakeld voor uw veiligheid.

2. Verwijder de wandplaat
   Handige tip: Bewaar uw wandplaat en schroeven.

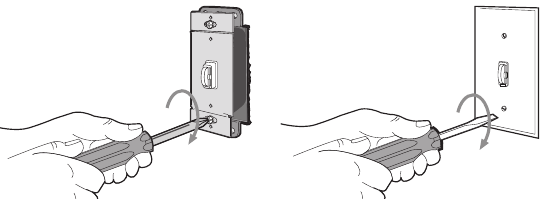

3. Verwijder de bestaande schakelaar van de muur (koppel de draden nog niet los)
   Herinnering: Vervang slechts één van de drie schakelaars die de lamp bedienen door een dimmer.

4. Zoek een schakelaar met drie geïsoleerde draden eraan bevestigd

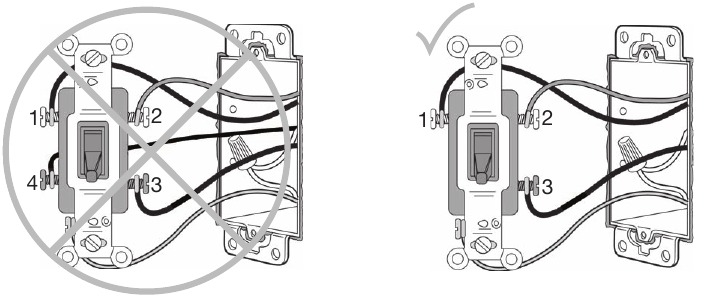

   Opmerking: Als de schakelaar vier draden heeft, monteer deze dan opnieuw en verwijder een van de andere twee schakelaars. De AuroRa-dimmer kan niet worden gebruikt op een schakelaarlocatie met vier draden.


5. Schakelaar verwijderen

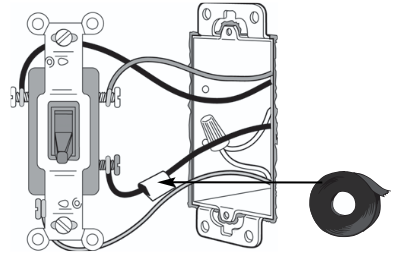

   1. Label de draad die is bevestigd aan de anders gekleurde schroef. Deze schroef is meestal gelabeld met COMMON.
   2. Koppel de draden los van de schakelaar.

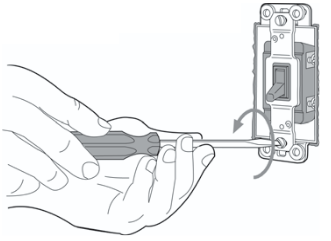

      Handige tip: Gebruik de Lutron-schroevendraaier (meegeleverd) om "ingedrukte" draden op de bestaande schakelaar te verwijderen.

6. Dimmer messing schroeven installeren

   1. Sluit de groene of blanke draad (aardingsdraad) aan op de groene draad op de dimmer met een kroonsteen.

   2. Sluit de gelabelde draad aan op de zwart gekleurde schroef op de dimmer.
   3. Sluit één van de overgebleven draden aan op één van de goudkleurige schroeven (messing) op de dimmer.
   4. Sluit de overgebleven draad aan op de overgebleven goudkleurige schroef (messing) op de dimmer.

7. Dimmer monteren en wandplaat terugplaatsen

8. Schakel de stroom in bij de stroomonderbreker of vervang de zekering


Uw hoofdregelaar instellen

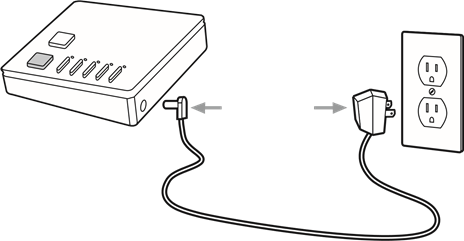

1. Selecteer een locatie en steek de stekker van de hoofdregelaar in het stopcontact
   Handige tip: Plaats de hoofdregelaar waar u de verlichting in uw huis wilt bedienen.
   Voorgestelde locaties:


• Nachtkastje
• Aanrecht

2. Verwijder het label 1, 2, 3, 4, 5


Uw centrale antenne instellen

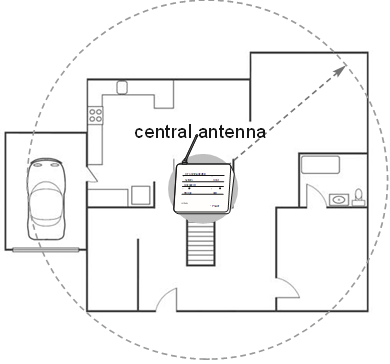

1. Zoek het geschatte middelpunt van uw systeem

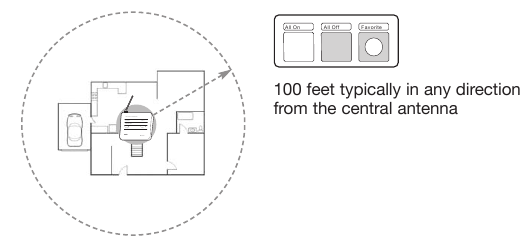

   Handige tip: de centrale antenne werkt het beste binnen 30 voet van uw hoofdregelaar en dimmers.

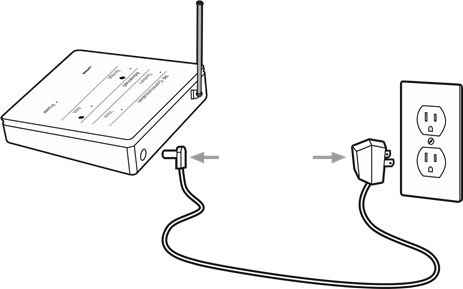

2. Sluit uw centrale antenne aan
   De centrale antenne kan in een standaard stopcontact worden gestoken en moet centraal in huis worden geplaatst om de beste radiofrequentiedekking te garanderen.
   Handige tip: Plaats uw centrale antenne niet in een metalen container. De metalen container blokkeert radiosignalen en zorgt ervoor dat de centrale antenne niet goed werkt.
   De centrale antenne hoeft niet in de open ruimte te worden geplaatst. We raden aan om deze op een discrete locatie te plaatsen die uit het zicht is.
   Voorgestelde locaties:

   • Onder een bank
   • Onder een tafel
   • In een kast
   • In een kast boven de magnetron

Genieten van uw systeem

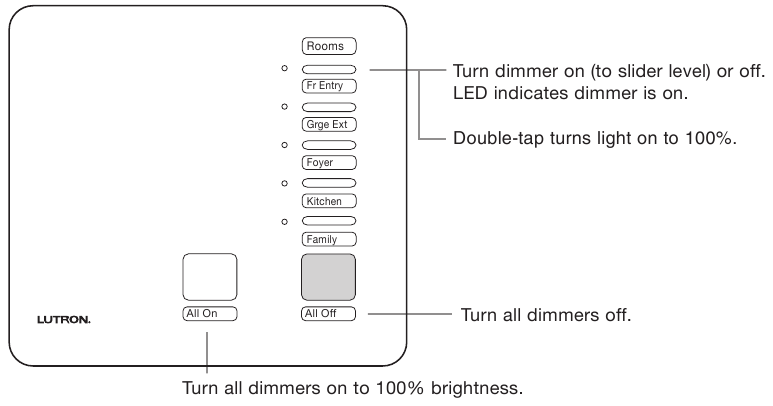

1. Monitor en bedien verlichting in uw hele huis vanaf één plek

2. Laat uw verlichting u thuis verwelkomen

3. Dim om het uiterlijk van elke kamer te transformeren
   Schuif om het lichtniveau aan te passen.

   Tik om de verlichting aan en uit te zetten.

   Dubbeltik op de knop om de verlichting op 100% aan te zetten. Houd de knop 1-2 seconden ingedrukt om de fade-to-off van 10 seconden te starten.



Toevoegen aan uw systeem

AuroRa®-systemen overbruggen

1. Koop en installeer twee afzonderlijke AuroRa-systemen.
   De centrale antennes moeten minstens 90 cm van elkaar verwijderd zijn en zich binnen 18 meter van elkaar bevinden bij het overbruggen van twee systemen.

2. Om twee systemen te overbruggen, houdt u de knop "Bridge" (Brug) op de centrale antenne van een van beide systemen 3 seconden ingedrukt. De "Bridge"-led moet langzaam knipperen.

3. Houd de "Bridge"-knop op de tweede centrale antenne 3 seconden ingedrukt. De "Bridge"-led moet langzaam knipperen.
   De leds op beide centrale antennes beginnen snel te knipperen wanneer het overbruggingsproces start.
   De belastingen in beide systemen beginnen te knipperen.

4. Wanneer het proces is voltooid, stoppen de "Bridge"-leds op beide centrale antennes met knipperen en blijven branden. De belastingen in beide systemen stoppen met knipperen.
5. De systemen zijn nu overbrugd.


Ga voor informatie over het terugzetten van uw systeem naar de oorspronkelijke standaardinstellingen naar www.lutron.com/aurora.

Functionaliteit van overbrugd systeem

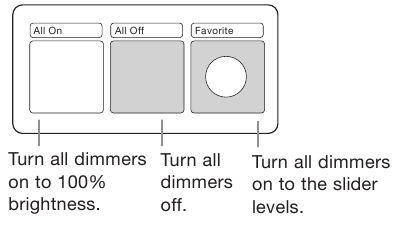

"All On" Button (Alles aan-knop)
Alle dimmers in beide systemen worden volledig ingeschakeld.
"All Off" Button (Alles uit-knop)
Alle dimmers in beide systemen worden uitgeschakeld.
"Favorite" Button (Favorietenknop)
Alle dimmers in beide systemen worden ingeschakeld op hun lokale schuifniveaus.

Toevoegen aan uw systeem

Extra draadloze controllers activeren
Voordat extra draadloze controllers kunnen worden gebruikt om verlichting in het AuroRa®-systeem te bedienen, moeten ze worden geactiveerd. Volg de onderstaande stappen om een draadloze controller te activeren.

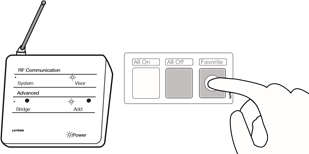

1. Advanced "Add" Mode (Geavanceerde "Toevoegen"-modus) openen
   Houd de "Add"-knop (Toevoegen) op de centrale antenne ingedrukt totdat het ledlampje begint te knipperen (ongeveer 3 seconden). Dimmers die zich in het systeem bevinden, laten de verlichting die erop is aangesloten, knipperen. De hoofdcontroller laat de leds knipperen die overeenkomen met dimmers die in het systeem aanwezig zijn.

2. Draadloze controller activeren
   Houd een willekeurige knop op de draadloze controller ingedrukt totdat het "Visor"-ledlampje (Vizier) op de centrale antenne begint te knipperen (ongeveer drie seconden), ten teken dat de draadloze controller in het systeem is geactiveerd. De "Add"-led (Toevoegen) en de "Visor"-led (Vizier) blijven knipperen totdat de knop van de draadloze controller wordt losgelaten.

3. Advanced "Add" Mode (Geavanceerde "Toevoegen"-modus) verlaten
   Houd de "Add"-knop (Toevoegen) ingedrukt totdat het "Add"-ledlampje (Toevoegen) stopt met knipperen en uit blijft (ongeveer 3 seconden). De dimmers stoppen met het knipperen van hun verlichting.

4. De draadloze controller is nu geactiveerd.

Veelgestelde vragen

Hoe ver weg kan ik mijn draadloze controller gebruiken?
Wat is het bereik van de centrale antenne?	De centrale antenne heeft een radiofrequentiebereik van minstens 9 meter in elke richting.
Zullen andere apparatuur in mijn huis of naburige huizen mijn AuroRa-systeem verstoren? ®	AuroRa werkt op een andere frequentie dan de meeste afstandsbedieningen, mobiele/draagbare telefoons en andere draadloze apparaten. Het communicatieprotocol zorgt ervoor dat elk apparaat dat op dezelfde frequentie werkt, uw systeem niet zal beïnvloeden.
Wat gebeurt er met het AuroRa-systeem tijdens een stroomstoring?	AuroRa heeft een niet-vluchtig geheugen dat alle systeemadressering en hoofdcontrollerprogrammering tijdens een stroomstoring behoudt. Na de stroomstoring herstelt het geheugen alle systeemverlichting naar de vorige status van voor de stroomstoring.
Kan ik een dimmer vervangen of verplaatsen na de eerste installatie?	Ja. Een of alle dimmers kunnen naar andere locaties in huis worden verplaatst, als de gebruiker de voorkeur geeft aan het bedienen van verschillende verlichting. Alle systeemadressering, evenals de hoofdcontroller- en draadloze controllerprogrammering blijven ongewijzigd.
Kan ik toevoegen aan mijn AuroRa-systeem?	U kunt de mogelijkheden van uw AuroRa-systeem vergroten door een extra compleet pakket toe te voegen of door maximaal negen extra draadloze controllers toe te voegen. (Zie "AuroRa-systemen overbruggen")
Kan ik twee AuroRa-dimmers gebruiken om een lamp of een groep lampen te bedienen?	Nee. AuroRa-dimmers werken met standaard 3- of 4-wegschakelaars. Er kan slechts één AuroRa-dimmer worden gebruikt om een lamp of een groep lampen te bedienen.

Algemene informatie

1.
   Om oververhitting en mogelijke schade aan andere apparatuur te voorkomen, mag u dimmers niet gebruiken om stopcontacten, fluorescentieverlichtingsarmaturen, motoraangedreven of transformatorgevoede apparaten te bedienen.
2.
   Gebruik dimmers alleen met 120V-gloeiverlichtingsarmaturen. Niet gebruiken met laagspanningstransformatoren.
3. Installeer in overeenstemming met alle nationale en lokale elektrische voorschriften.
4. Wanneer er geen aardingsdraad is of geen manier om de wandcontactdoos te aarden binnen de wandcontactdoos, staat NEC_® 2002, artikel 404-9 toe dat een dimmer zonder aardingsaansluiting als vervanging wordt geïnstalleerd (zolang een plastic, niet-brandbare wandplaat wordt gebruikt). Voor dit type installatie dekt u de groene aardingsdraad op de dimmer af of verwijdert u deze en gebruikt u een geschikte wandplaat (zoals de Fassada_®-serie wandplaten van Lutron).
5. Verf geen dimmers of wandplaten.
6. Reinigingsinstructies: Reinig alleen met een zachte, vochtige doek. Gebruik geen chemische reinigingsmiddelen.
7. Het totale wattage van alle lampen die door elke dimmer worden bediend, moet tussen 50 en 600 watt liggen.
8. Dimmers werken met de meeste gloeilampen. Dimmers werken mogelijk niet met diodelampen (Sylvania Designer 16TM of Philips PAR-16TM).
9. Gebruik het systeem bij temperaturen tussen 0 °C (32 °F) en 40 °C (104 °F).
10. De dimmer kan tijdens normaal gebruik warm aanvoelen.
11. De aanbevolen diepte van de wandcontactdoos is minimaal 6,3 cm.
12. Single-pole circuit (Enkelpolig circuit)

    Three-way circuit (Driewegcircuit)

    Four-way circuit (Vierwegcircuit)

13. Wanneer dimmers in dezelfde wandcontactdoos worden gecombineerd, moet de belastbaarheid van de dimmer worden verminderd.

    Volg de belastbaarheid in de onderstaande tabel voor meervoudig geschakelde dimmers.
    Derating Chart

    Model	Not Ganged (Niet geschakeld)	End of Gang (Einde van de rij)	Middle of Gang (Midden van de rij)
    AR-6D	600 W	500 W	400 W

14. Wire Preparation (Draadvoorbereiding):
    Knip of strip de draden van de wandcontactdoos tot de lengte die wordt aangegeven door de stripmeter op de achterkant van de dimmer.
    Push-in: Gebruik alleen #14 AWG massieve koperdraad. Steek de draden volledig in. Raadpleeg een elektricien voor aluminiumdraad. Gebruik GEEN gevlochten of getwiste draad.

    Screw Terminals (Schroefklemmen): Draai stevig vast. Schroefklemmen zijn alleen bedoeld voor gebruik met massieve koperdraad. Raadpleeg een elektricien voor aluminiumdraad. Gebruik GEEN gevlochten of getwiste draad.

15. Service Switch (Serviceschakelaar): Trek de serviceschakelaar naar buiten in de open stand om lampen te vervangen. Duw de serviceschakelaar naar binnen nadat de nieuwe lamp is geïnstalleerd.


Probleemoplossing

Als u vragen heeft, staat de Lutron Technische Support Hotline 24 uur per dag, 7 dagen per week klaar om u te helpen. Bel ons op 800.523.9466 voor directe assistentie. Of zoek informatie op internet op www.lutron.com/aurora.
