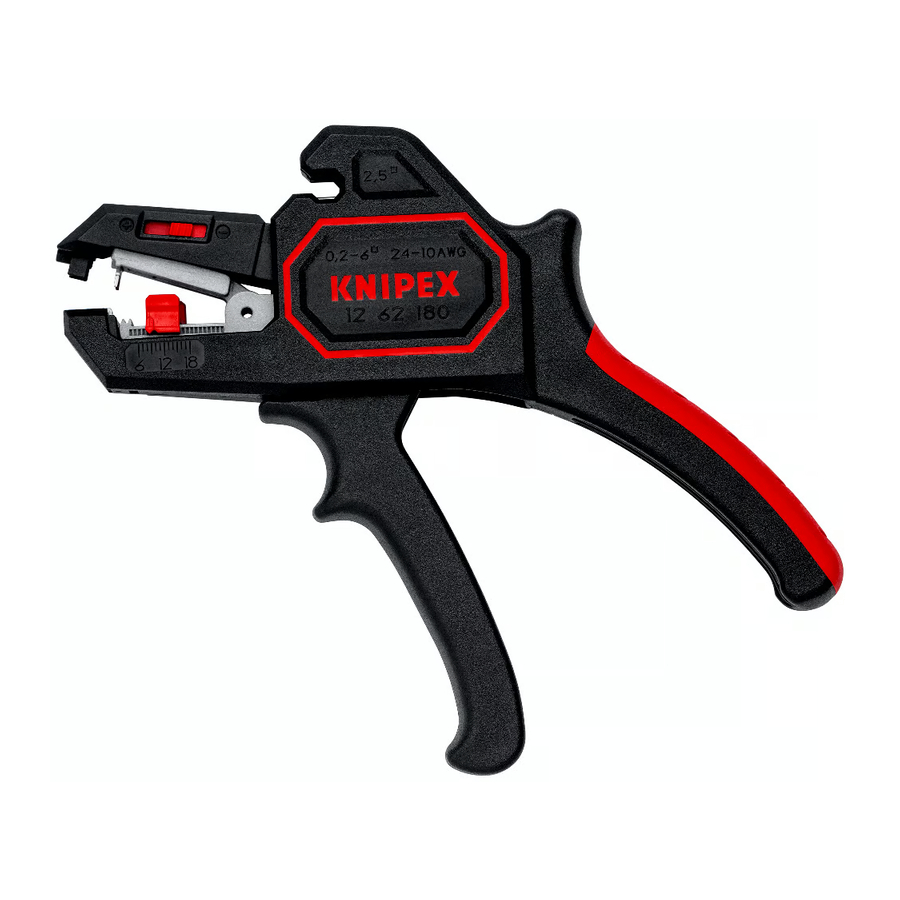

KNIPEX 12 62 180 Handleiding

Algemeen

Opmerkingen over de bedieningsinstructies

Deze bedieningsinstructies zijn bedoeld om u in staat te stellen uw gereedschap veilig en efficiënt te gebruiken.
Het gereedschap mag alleen worden gebruikt als het zich in technisch perfecte staat bevindt.
Als gevolg van technische ontwikkelingen kunnen de illustraties en beschrijvingen in deze bedieningsinstructies enigszins afwijken van het daadwerkelijk geleverde gereedschap.
Wij aanvaarden geen aansprakelijkheid voor schade veroorzaakt door het niet naleven van deze bedieningsinstructies.

Gebruikte symbolen

Alle veiligheidsinstructies in deze bedieningsinstructies worden aangegeven door overeenkomstige symbolen. De signaalwoorden aan het begin van elke veiligheidsinstructie drukken de mate van gevaar uit.

Risicobron niveau 1
Deze combinatie van symbool en signaalwoord duidt op een onmiddellijk gevaarlijke situatie die de dood of ernstig letsel tot gevolg zal hebben als deze niet wordt vermeden.

Risicobron niveau 2
Deze combinatie van symbool en signaalwoord duidt op een mogelijk gevaarlijke situatie die de dood of ernstig letsel tot gevolg kan hebben als deze niet wordt vermeden.

Risicobron niveau 3
Deze combinatie van symbool en signaalwoord staat voor belangrijke informatie die helpt om schade aan eigendommen of het milieu te voorkomen.

Veiligheid

Beoogd gebruik

Het gereedschap is bedoeld voor de volgende toepassingen:

• Strippen van enkel-, meer- en fijnaderige geleiders van 0,03 tot 10 mm² / AWG 32 – 7
• Knippen van koperen en aluminium geleiders tot max. 10 mm² (meeraderig) en 6 mm² (enkeladerig)

Het gereedschap mag niet worden gebruikt voor de volgende toepassingen:

• Staal snijden

Elk gebruik dat verder gaat dan het beoogde doel of elke ongeoorloofde wijziging wordt als oneigenlijk beschouwd. De gebruiker is aansprakelijk voor schade als gevolg van oneigenlijk gebruik.
Beoogd gebruik omvat ook het naleven van deze bedieningsinstructies. Ze moeten volledig worden gelezen voor gebruik.

Gevaar door scherpe messen!
Het hanteren van scherpe messen is gevaarlijk. Zorg er daarom voor dat u uw gereedschap zorgvuldig hanteert tijdens het werken.

Ontwerp en functie

Ontwerp

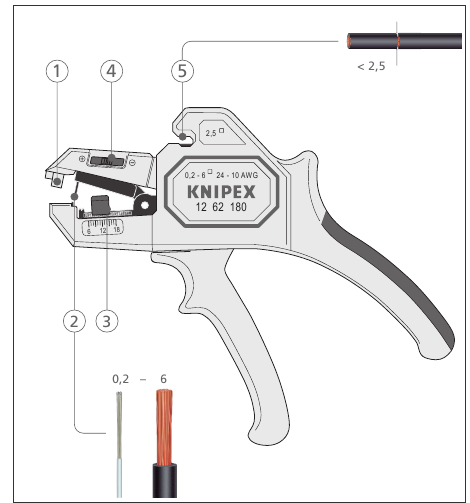

Ontwerp van de striptang

1. Houder voor kabels / geleiders
2. Messen voor het strippen van draden
3. Verstelbare lengteaanslag (4,0 tot 18,0 mm)
4. Fijnafstelling van de mesdiepte voor speciale materialen of temperatuurvereisten
5. Draadsnijder voor fijnaderige koperen en aluminium geleiders (max. 2,5 mm²)

Functie

Massieve, meeraderige en fijnaderige geleiders worden ingekort en gestript met de automatische draadstripper.

Bediening

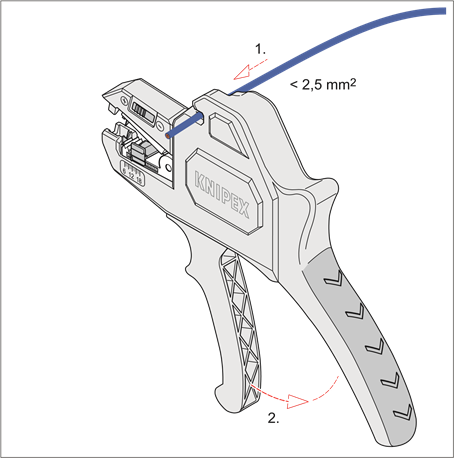

Kabels knippen

Kabel afkorten

1. Plaats het te knippen uiteinde van de kabel tussen de twee messen van de draadsnijder.
2. Druk de twee handgrepen stevig tegen elkaar.

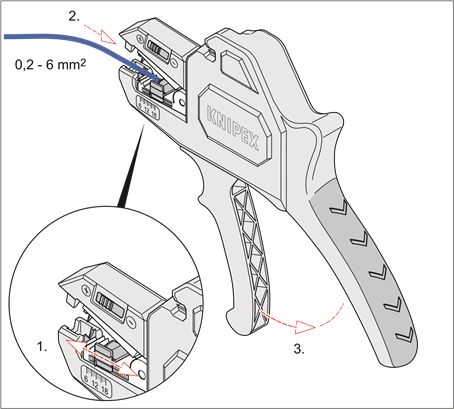

Kabels strippen (met enkel-, meer- en fijnaderige geleiders)

• Stel de lengteaanslag in op de vereiste grootte (4 tot 18 mm).
• Plaats het uiteinde van de kabel in de houder.
• Druk de twee handgrepen stevig tegen elkaar.
  Enkeladerige geleiders strippen

• Trek de gestripte kabel uit de houder.
  Bij speciale materialen of temperatuuromstandigheden kan het nodig zijn om de snijdiepte opnieuw af te stellen.

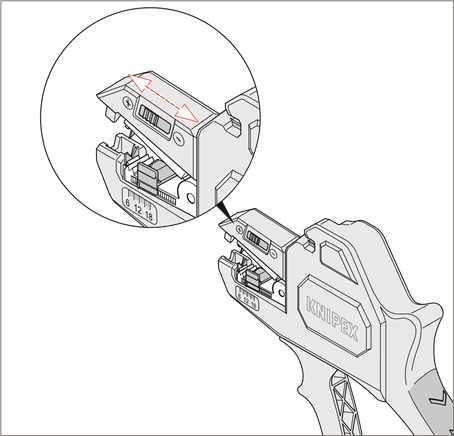

• Schuif hiervoor de fijnafstellingsschuif naar links (richting "+")
  De snijdiepte opnieuw afstellen


Onderhoud

De lengteaanslag vervangen

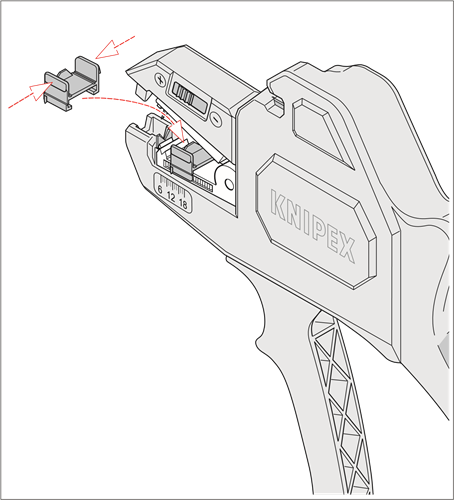

De lengteaanslag vervangen

1. Druk de lengteaanslag lichtjes samen en trek deze van de geleider af.
2. Plaats de nieuwe lengteaanslag op de geleider en druk deze voorzichtig samen totdat deze vastklikt.
3. Controleer of de lengteaanslag kan worden verplaatst.

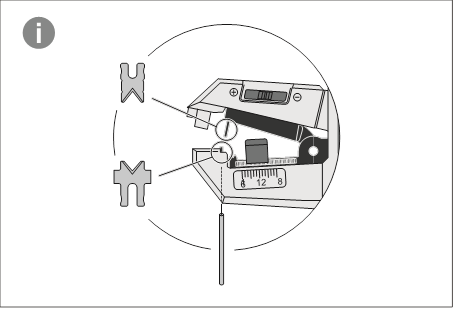

Messen vervangen

Installatie-info

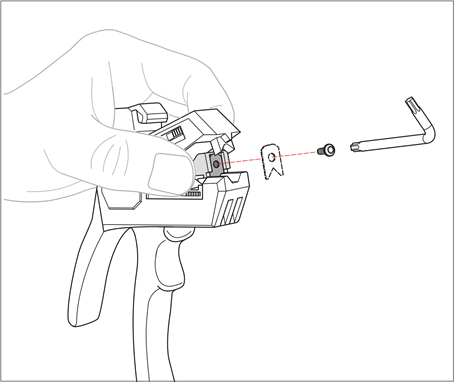

Het bovenste mes vervangen (schroefmesversie)

1. Druk op de bovenkant van de mesunit om toegang te krijgen tot de schroef aan de voorkant van het bovenste mes. Gebruik indien nodig een kleine schroevendraaier om op de bovenkant van de mesunit te drukken.
2. Draai de schroef los en verwijder het versleten mes.
   Het bovenste mes verwijderen (schroefmesversie)

3. Plaats het nieuwe mes op dezelfde plaats en draai het stevig vast.
   Opmerking: Let op de juiste positie. De snijkanten van het mes moeten naar binnen wijzen (in het gereedschap).

Het bovenste mes vervangen (insteekmesversie)

1. Gebruik een kleine platbektang om het bovenste mes eruit te trekken.

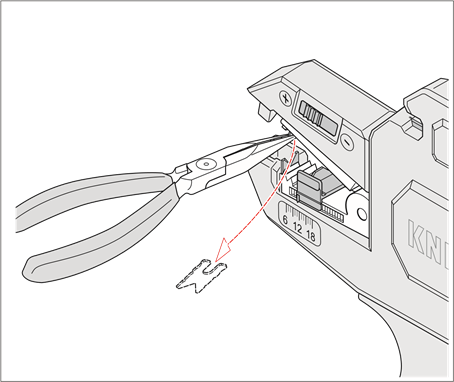

   Het bovenste mes verwijderen (insteekmesversie)

2. Gebruik de platbektang om het nieuwe mes op dezelfde positie naar binnen te duwen. Druk indien nodig een beetje naar beneden met de tang.
   Opmerking: Let op de juiste positie. De snijkanten van het mes moeten naar binnen wijzen (in het gereedschap).

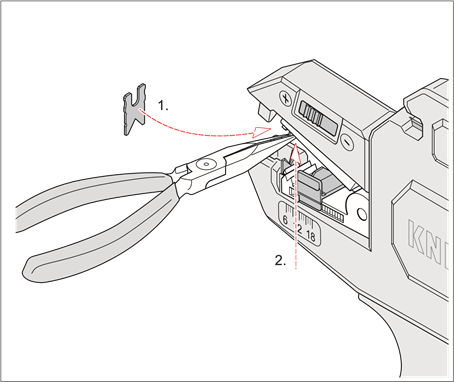

   Het bovenste mes installeren (insteekmesversie)


Het onderste mes vervangen

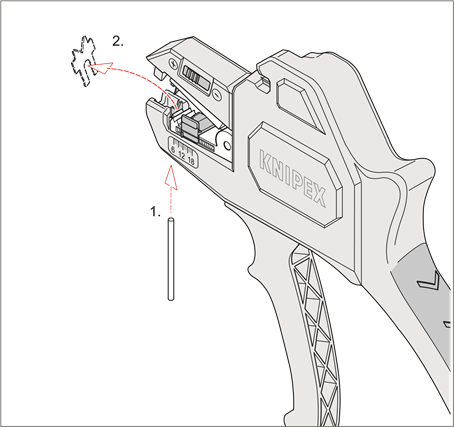

1. Gebruik de meegeleverde metalen pin om het onderste mes van onderaf naar buiten te schuiven.
   Het onderste mes verwijderen

2. Gebruik de platbektang om het nieuwe mes op dezelfde positie van bovenaf naar binnen te duwen. Druk indien nodig een beetje naar beneden met de tang.
   Opmerking: Let op de juiste positie. De snijkanten van het mes moeten naar buiten wijzen (weg van het gereedschap).

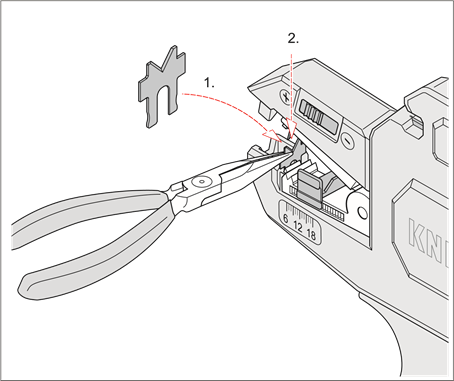

   Het onderste mes installeren

3. Gooi de gebruikte messen op de juiste manier weg.
4. Controleer of de draadstripper correct werkt door een kabel te strippen.
