LIGHT MY BRICKS 76139 Handleiding

Inhoud van de verpakking

  • 8x Witte 15cm Bit Lights
  • 6x Warm Witte 30cm Grote Bit Lights
  • 2x Koel Witte 30cm Bit Lights
  • 4x Rode 30cm Bit Lights
  • 1x Roterende Witte 30cm Bit Light
  • 1x Witte Strip Light
  • 1x Flicker Effecten Bord
  • 1x Wapen Effecten Bord
  • 1x NC Duw Bord
  • 1x 6-poorts Uitbreidingsbord
  • 2x 8-poorts Uitbreidingsborden
  • 1x 12-poorts Uitbreidingsbord
  • 3x 5cm Aansluitkabels
  • 3x 15cm Aansluitkabels
  • 1x 50cm Aansluitkabel
  • 8x Zelfklevende Vierkantjes
  • 1x AA Batterijhouder

LEGO Stukken:
• 2x Zwarte Ronde Plaat 1 met open noppen

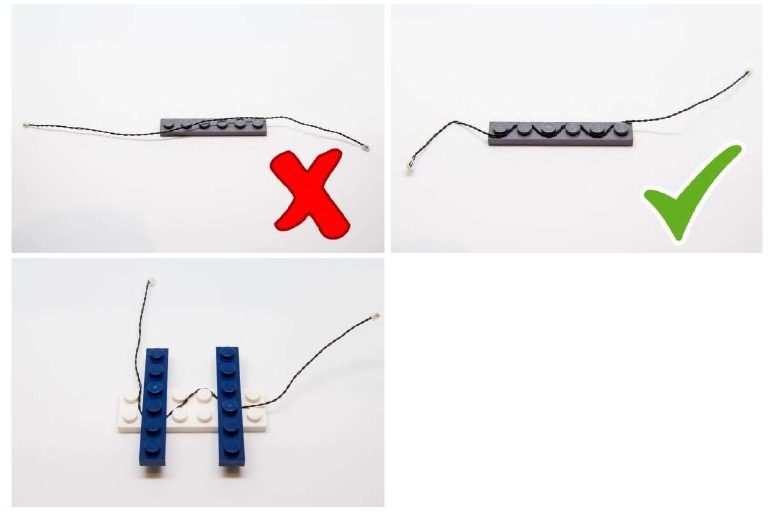

Kabels leggen tussen en onder stenen

Kabels passen tussen en onder LEGO®-stenen, -platen en -tegels, mits ze correct tussen de LEGO®-noppen worden gelegd. Forceer LEGO® NIET rond kabels; zorg er in plaats daarvan voor dat ze comfortabel tussen elke noppen liggen.
Kabels leggen tussen en onder stenen

Het forceren van LEGO® over een kabel kan leiden tot beschadiging van de kabel en de verlichting.

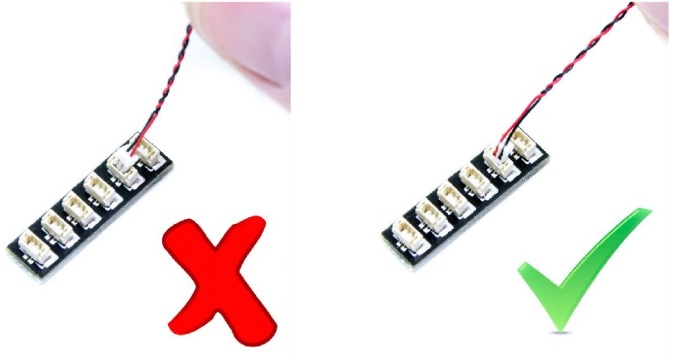

Kabelconnectoren aansluiten op uitbreidingsborden

Wees extra voorzichtig bij het insteken van connectoren in de poorten van uitbreidingsborden. Connectoren kunnen maar op één manier worden ingestoken. Met het uitbreidingsbord naar boven gericht, zoekt u naar het gesoldeerde "=" symbool aan de linkerkant van de poort. De connectorzijde met de blootliggende draden moet naar het gesoldeerde "=" symbool gericht zijn terwijl u het in de poort steekt. Als een stekker niet gemakkelijk in een poortconnector past, forceer hem dan niet.
Kabelconnectoren aansluiten op uitbreidingsborden
Het verkeerd insteken van de connector kan leiden tot verbogen pinnen in de poort of mogelijke oververhitting van het uitbreidingsbord wanneer het is aangesloten.

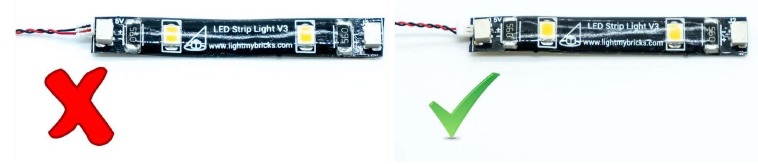

Kabelconnectoren aansluiten op Strip Lights

Wees extra voorzichtig bij het insteken van connectoren in de poorten op de Strip Lights. Connectoren kunnen maar op één manier worden ingestoken. Met de Strip Light naar boven gericht, zorgt u ervoor dat de kant van de connector met de blootliggende draden naar beneden gericht is. Als een stekker niet gemakkelijk in een poortconnector past, forceer hem dan niet. Dit zal de stekker en de connector beschadigen.
Kabelconnectoren aansluiten op Strip Lights

Microkabelconnectoren aansluiten op Micro-uitbreidingsboordpoorten

Wees extra voorzichtig bij het insteken van de microconnectoren in de micropoorten van Micro-uitbreidingsborden. Het aansluiten van Micro Bit Lights op Micro-uitbreidingsborden is vergelijkbaar met het aansluiten van lampen en kabels op Strip Lights. Met het uitbreidingsbord naar boven gericht, zorgt u ervoor dat de kant van de connector met de blootliggende draden naar beneden gericht is. Als een stekker niet gemakkelijk in een poortconnector past, forceer hem dan niet. Gebruik uw vingernagel om het plastic gedeelte van de connector in de micropoort te duwen.

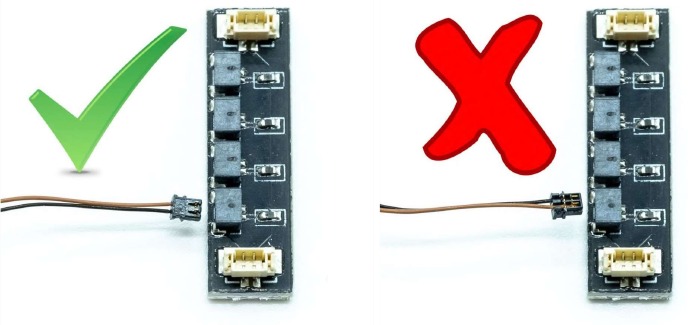

Microkabel aansluiten op Micro-uitbreidingsboordpoorten

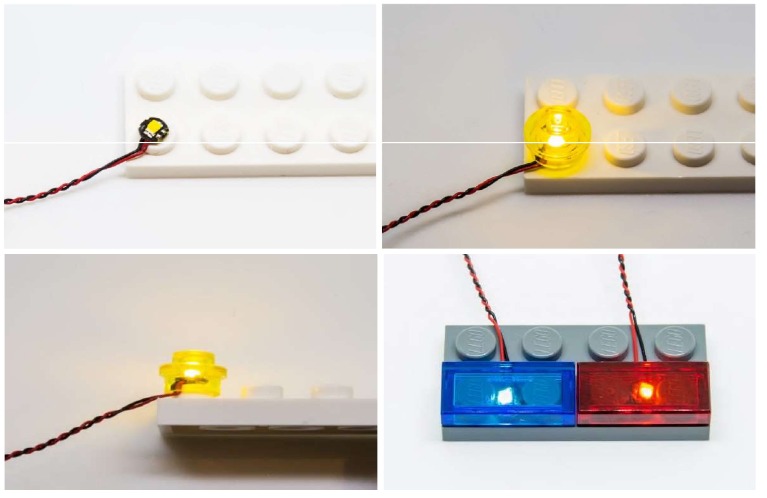

Bit Lights installeren onder LEGO®-stenen en -platen

Zorg er bij het installeren van Bit Lights onder LEGO®-stukken voor dat ze op de juiste manier omhoog zijn geplaatst (gele led-component blootgesteld). U kunt ze direct bovenop LEGO®-noppen of ertussen plaatsen.
Bit Lights installeren

OK, laten we beginnen!

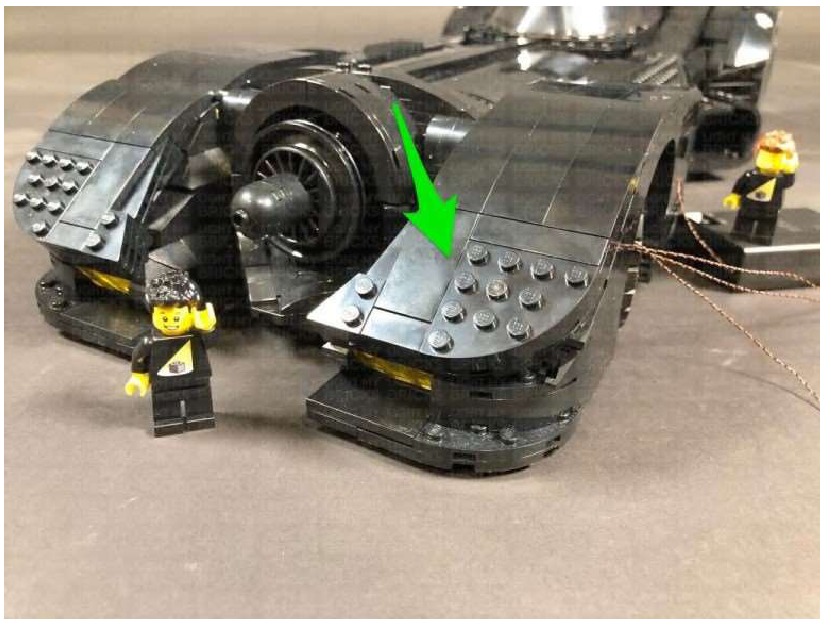

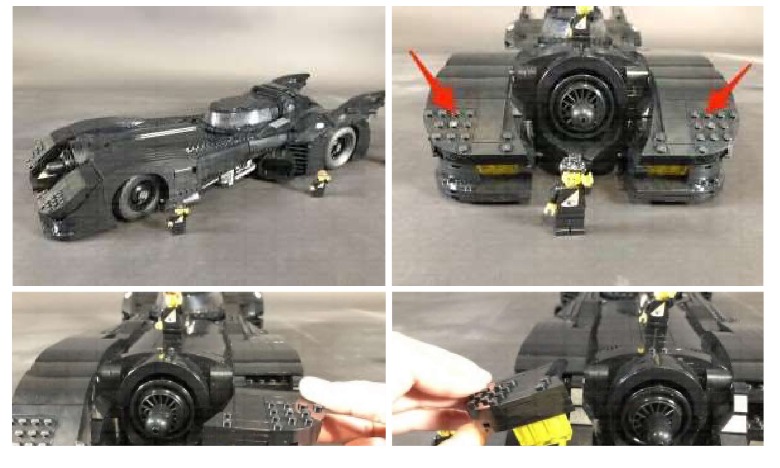

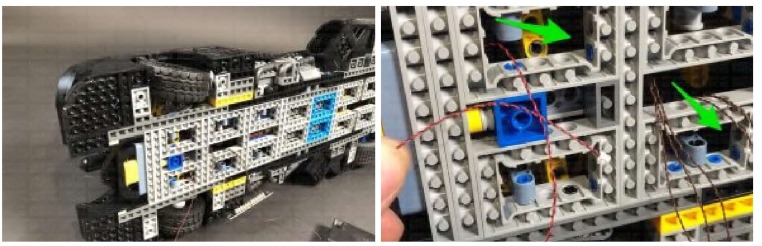

  1. We installeren eerst de koplampen op de batmobiel. Verwijder voorzichtig de twee koplampgedeelten, draai ze vervolgens om en demonteer het rechter koplampgedeelte zoals hieronder weergegeven.
    Installatie - Stap 1

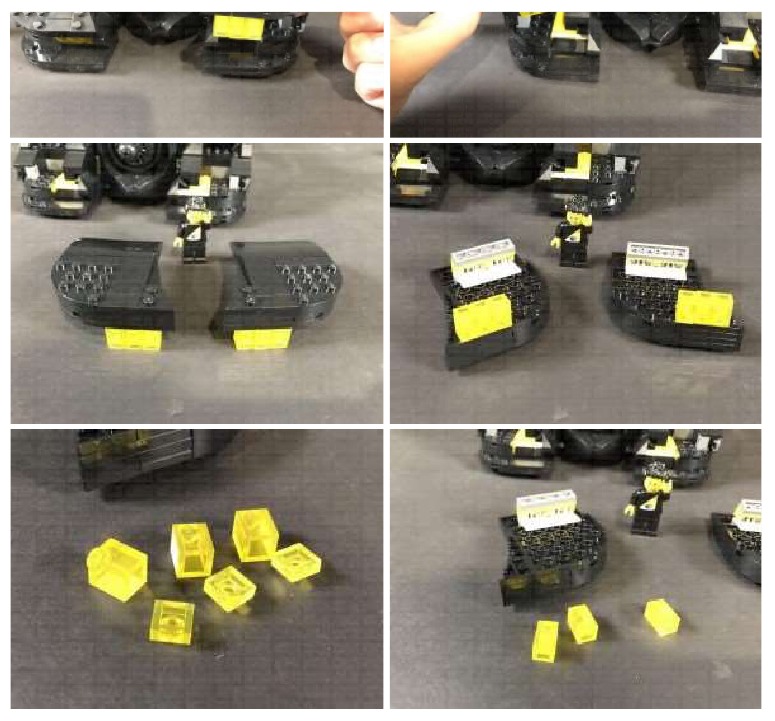

    Installatie - Stap 2

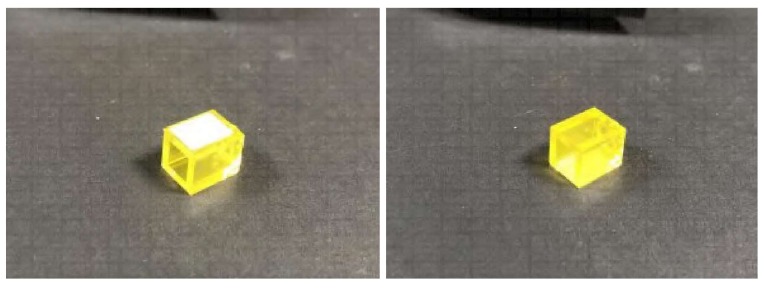

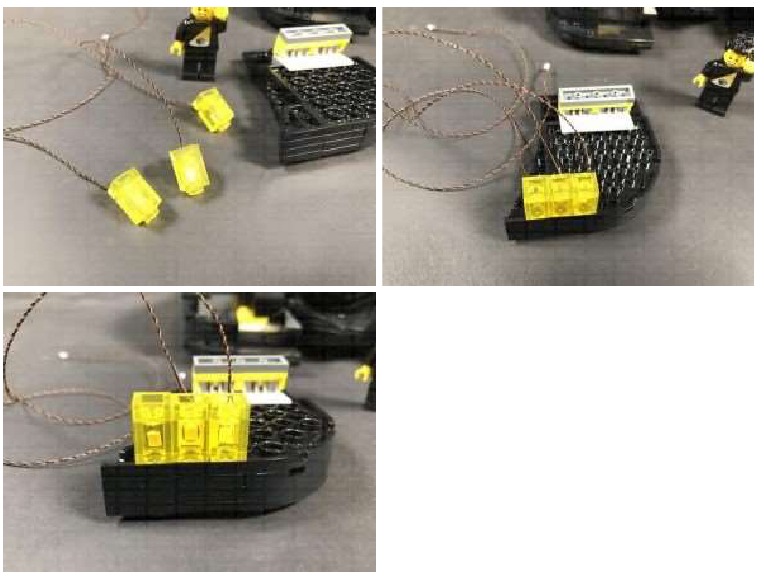

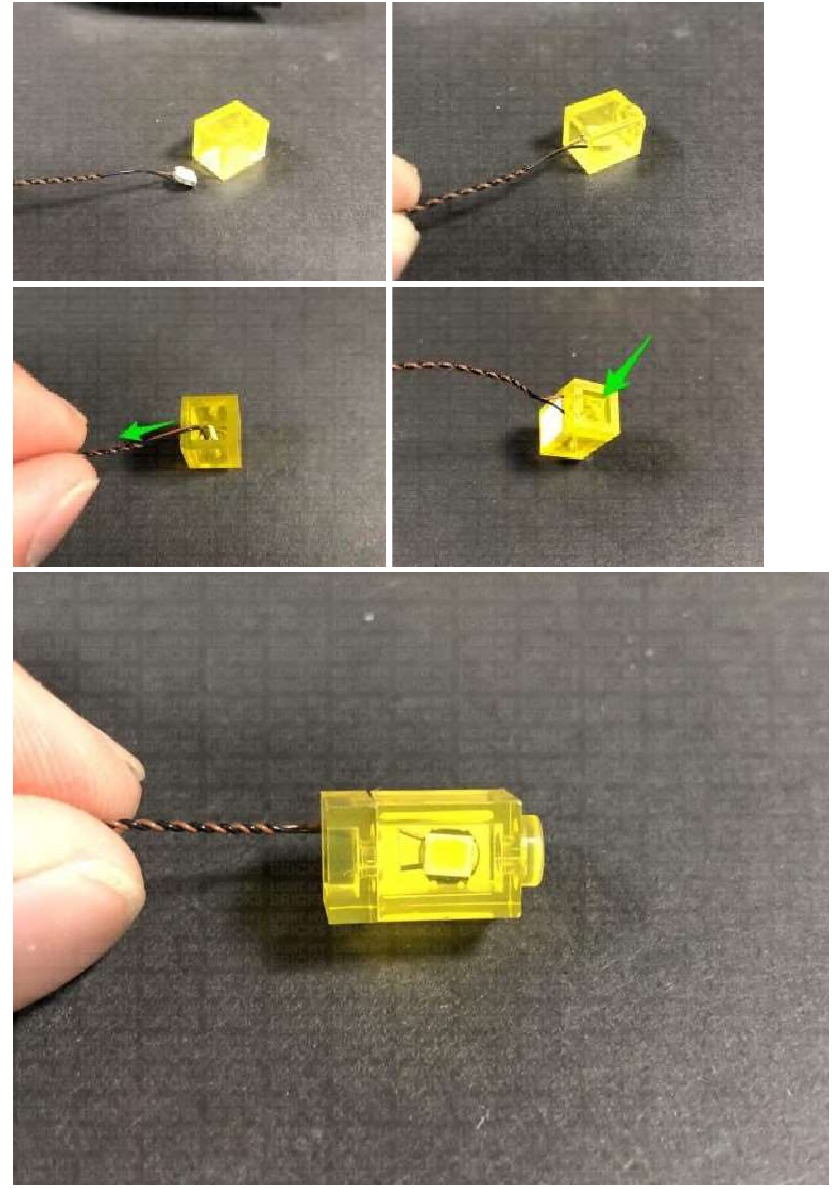

    Neem een Warm White 30cm Large Bit Light en plaats deze met de LED naar de tegenovergestelde kant van de sticker in de trans gele steen. Breng de kabel naar beneden langs de kant waar de sticker zit en zet de Bit Light vast door de trans gele plaat er weer bovenop te plaatsen.
    Installatie - Stap 3
    Installatie - Stap 4
    Herhaal deze stap om nog 2x Warm White 30cm Large Bit Lights op de andere twee koplampstukken te installeren, en sluit ze vervolgens weer aan op de rechter koplamp, zodat de LEDS naar voren wijzen.
    Installatie - Stap 5

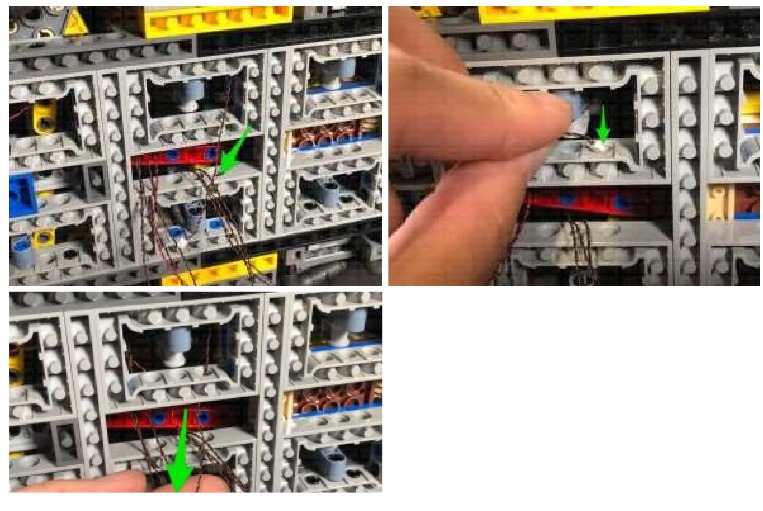

  2. Breng de uiteinden van de drie bit light kabels samen en rijg ze door de ruimte achter de koplampen. Draai de batmobiel op zijn linkerzijde zodat we eronder kunnen komen. Zoek de drie kabels die we achter de koplamp hebben geregen en trek ze helemaal aan de voorkant van het wiel naar buiten.

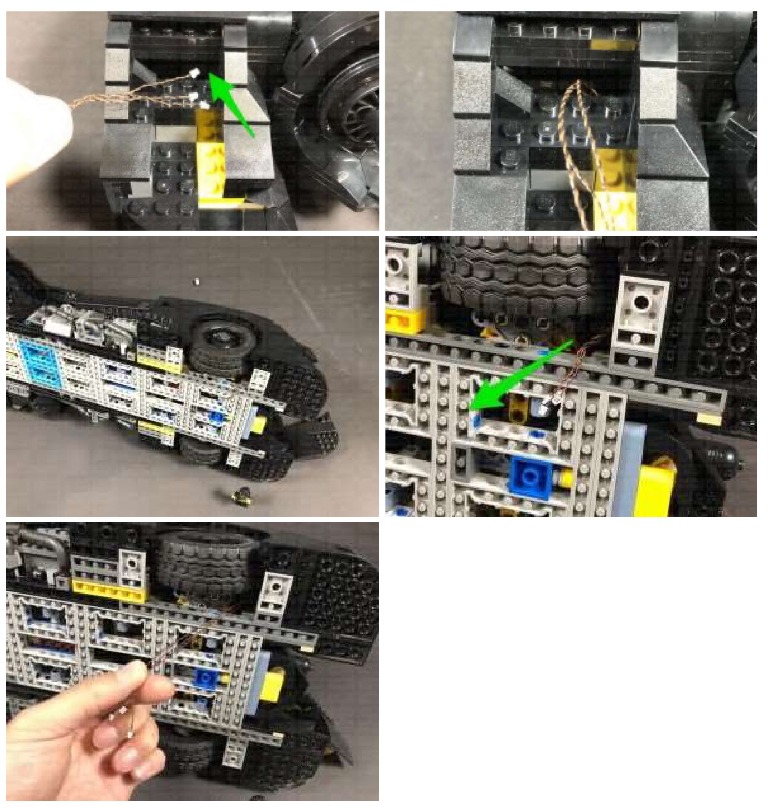

    Installatie - Stap 6

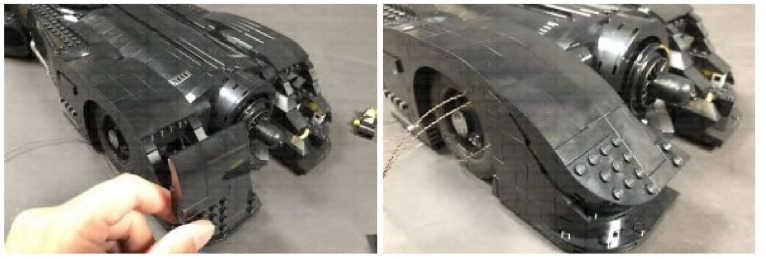

    Draai het voertuig weer om en sluit de rechter koplamp weer aan, waarbij je ervoor zorgt dat de kabels eronder tussen de noppen liggen.
    Installatie - Stap 7

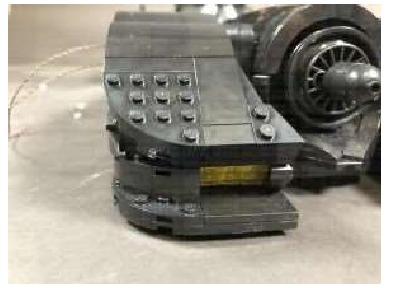

    Installatie - Stap 8
    Draai het voertuig weer op zijn linkerzijde en koppel het rechter voorwiel los, buig de drie kabels lichtelijk in een haakvorm en rijg de kabels door het volgende donkergrijze technic steengat achter het wiel. Rijg de kabels erdoor en trek ze helemaal naar buiten in de volgende ruimte hieronder.

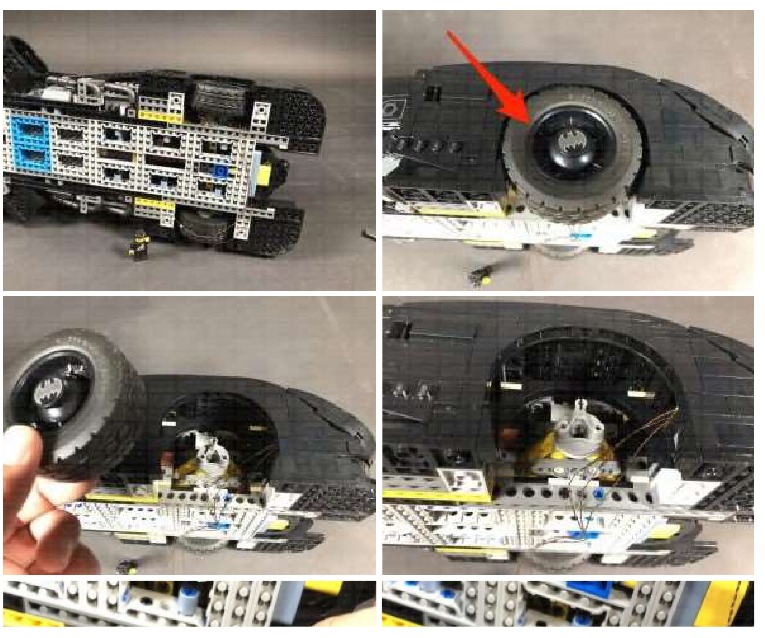

    Installatie - Stap 9

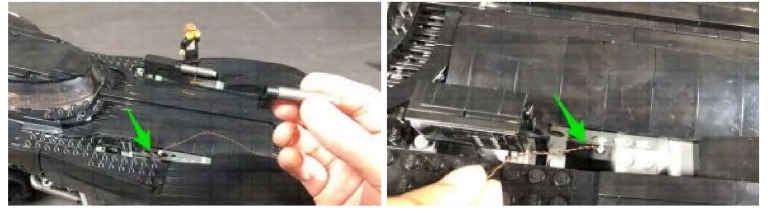

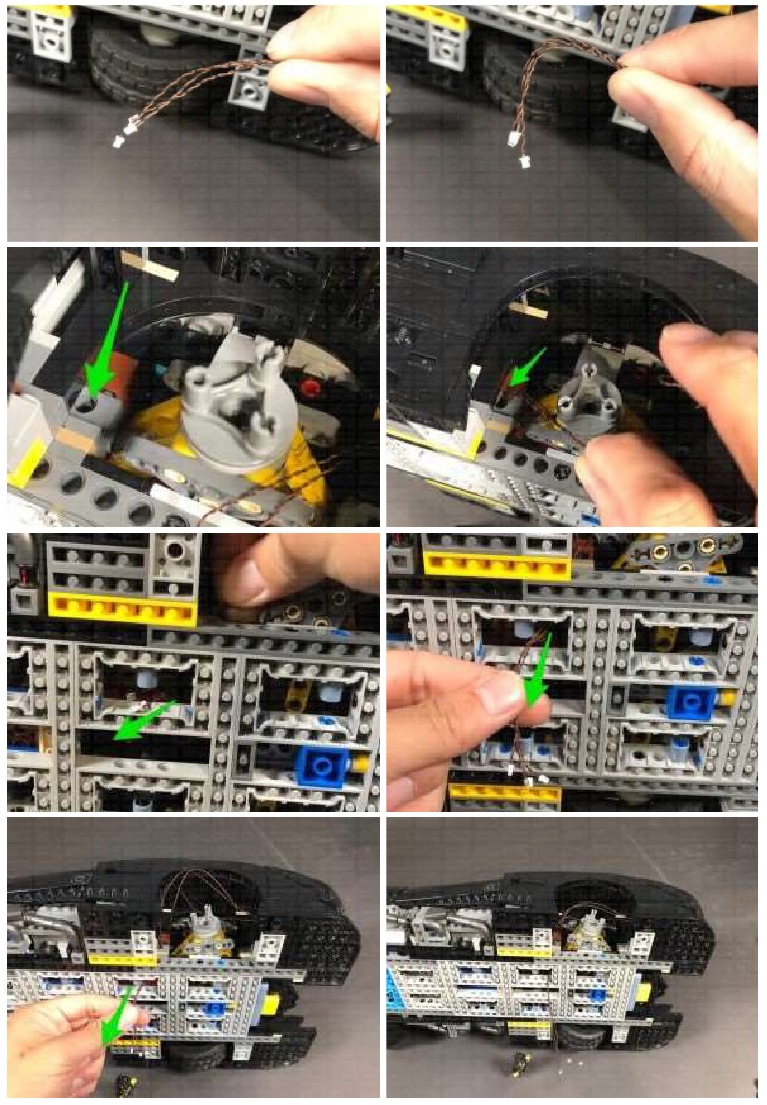

    Installatie - Stap 10

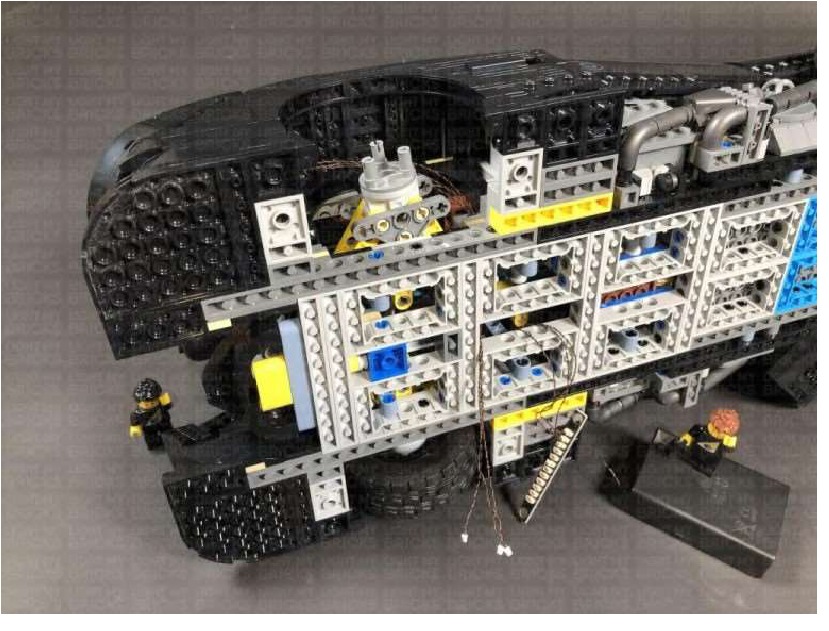

    Zet de kabels vast rond de bovenkant van de wielas door de volgende lichtgrijze plaat los te koppelen, de kabels eronder tussen de noppen te leggen en vervolgens de plaat er weer bovenop te plaatsen. Het is belangrijk om ervoor te zorgen dat er voldoende kabelspeling is zodat het wiel nog helemaal naar links en rechts kan draaien, dus test dit uit om er zeker van te zijn dat alles in orde is.

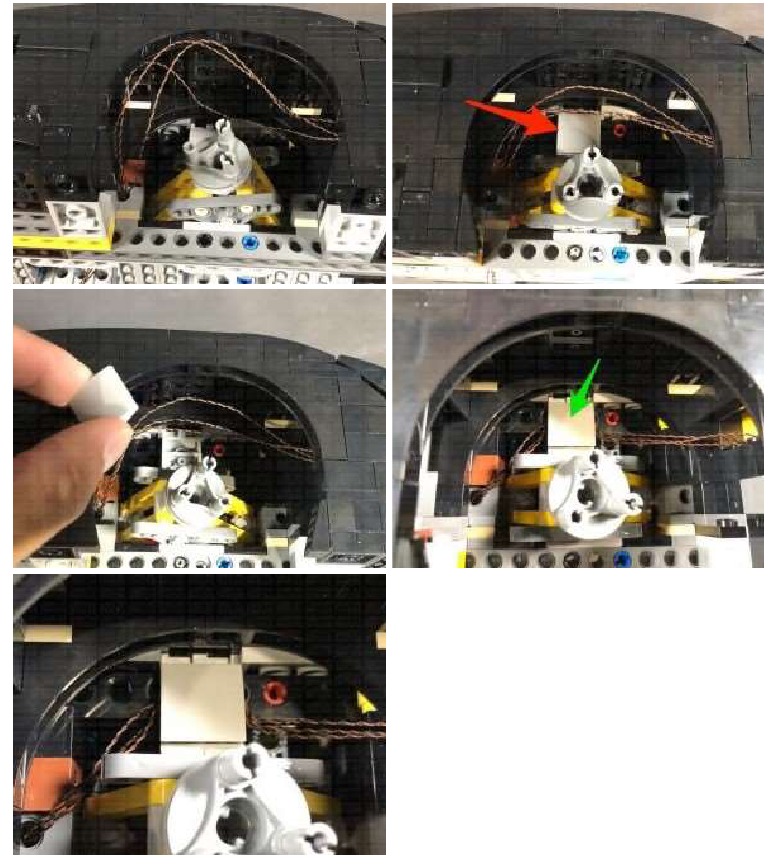

    Installatie - Stap 11

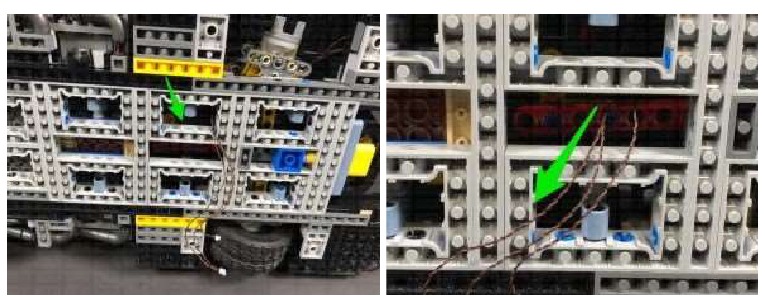

  3. Rijg de drie kabels door naar de volgende ruimte in het midden en trek zehelemaal naar buiten.
    Installatie - Stap 12
    Sluit de drie bit lights aan op een 12-Poorts Expansion Board. Neem de AA Battery Pack en plaats er 3x nieuwe AA-batterijen in. Sluit de kabel van de Battery Pack aan op een vrije poort op het expansion board en zet hem aan om te testen of de rechter koplampen goed werken.
    Installatie - Stap 13

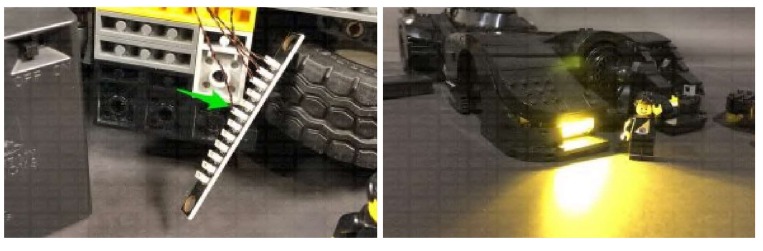

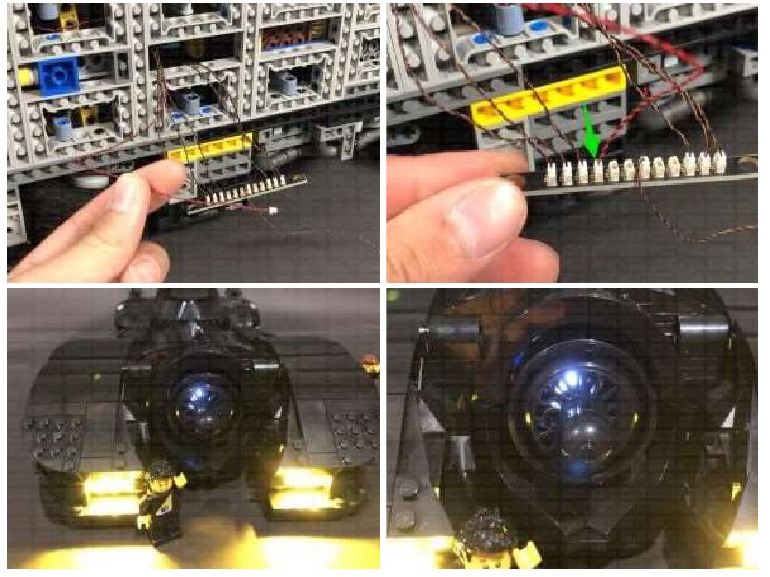

    Installatie - Stap 14

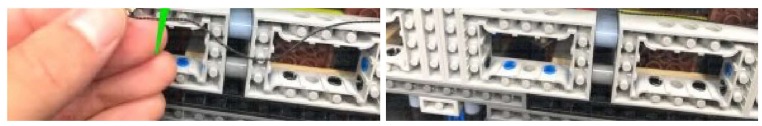

    Let op: Als u problemen ondervindt met de lichten die niet werken en u vermoedt een probleem met een onderdeel, probeer dan een andere poort op het expansion board om te controleren waar de fout ligt (bij het licht of het expansion board). Om eventuele problemen met de poorten van het expansion board te verhelpen, kunt u de sectie over problemen met het expansion board in onze online probleemoplossingsgids bekijken. Sluit het wiel dat we eerder hebben verwijderd weer aan, draai de batmobiel terug om en ga verder met de volgende stap.

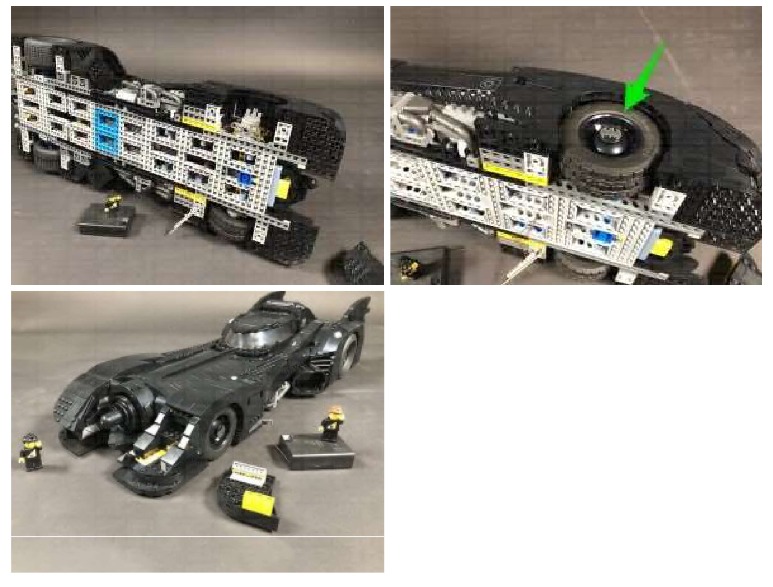

    Installatie - Stap 15
  4. Demonteer het linker koplampgedeelte en herhaal stap 1 en 2 om nognog 3x Warm White 30cm Large Bit Lights te installeren en sluit het koplampgedeelte weer aan.

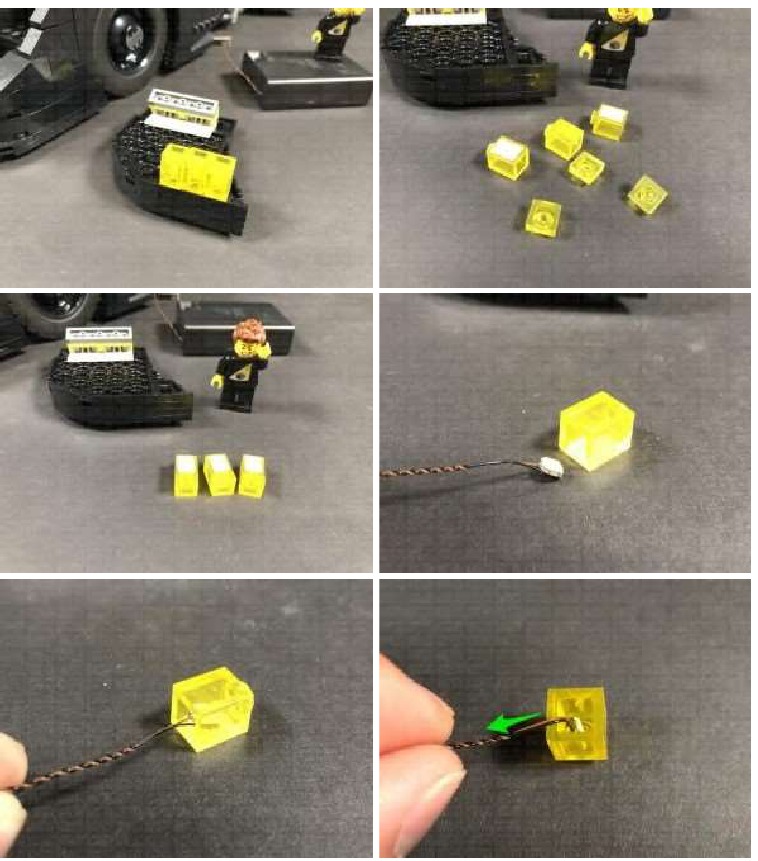

    Installatie - Stap 16

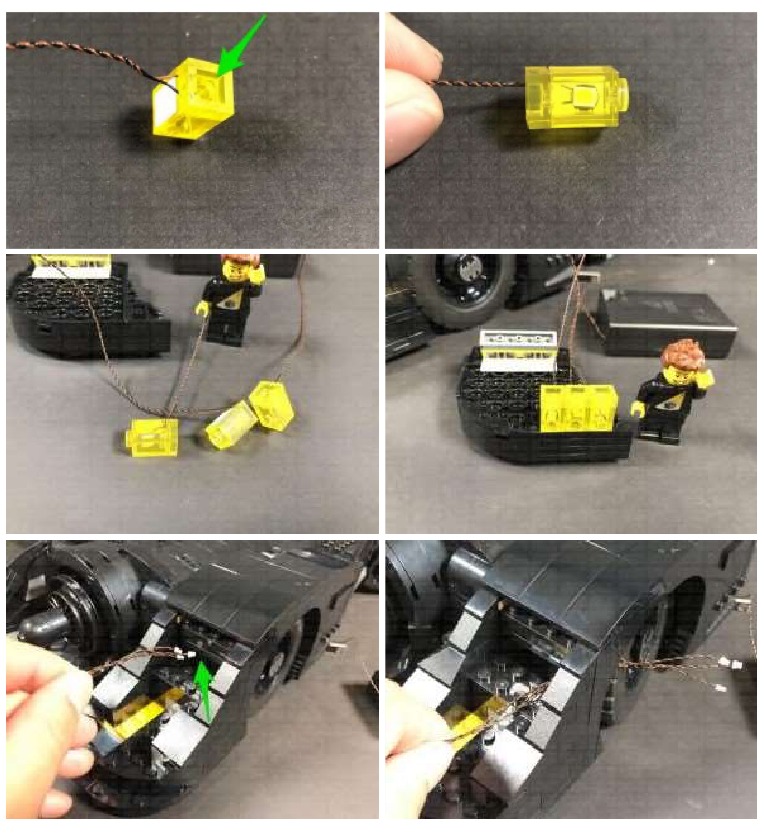

    Installatie - Stap 17
    Installatie - Stap 18
    Draai het voertuig terug op zijn rechterzijde en koppel het linker voorwiel los, buig de drie kabels lichtelijk in een haakvorm en rijg de kabels door het volgende gat achter het wiel. Rijg de kabels erdoor en trek ze helemaal naar buiten in de middelste ruimte zoals hieronder weergegeven.

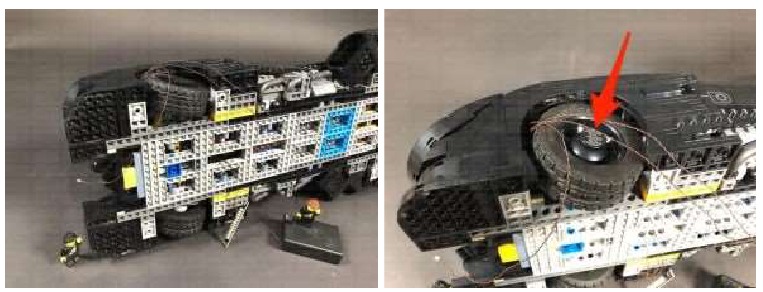

    Installatie - Stap 19

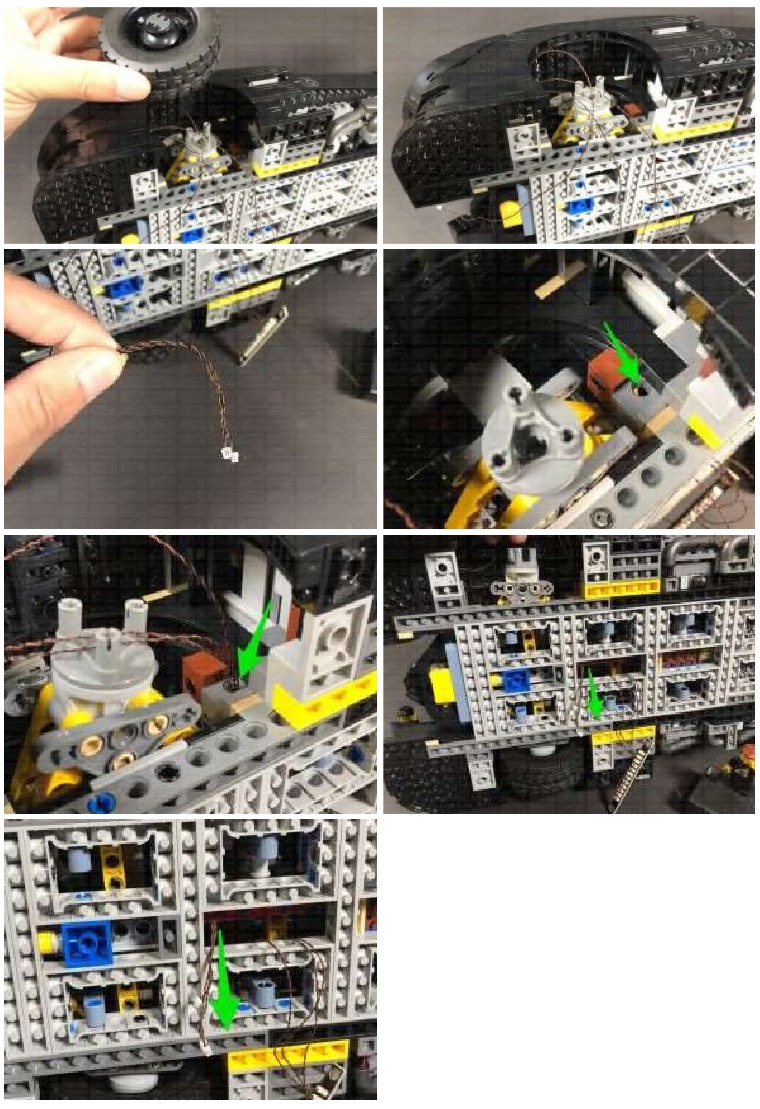

    Installatie - Stap 20

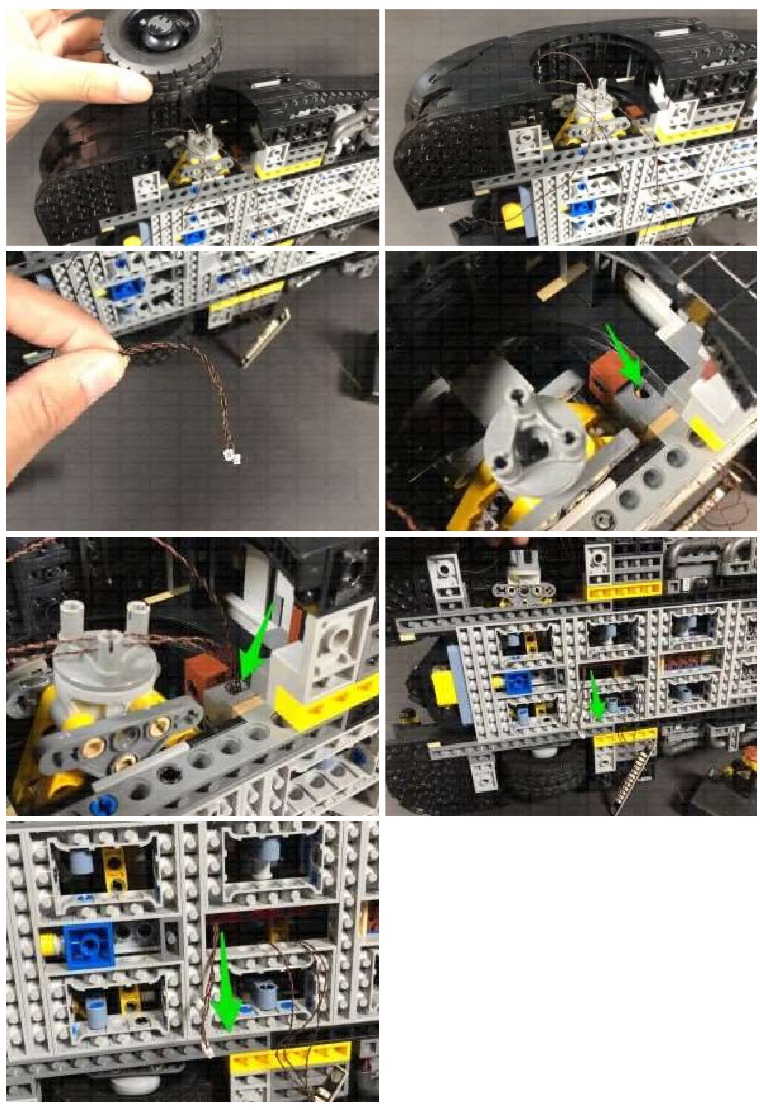

    Installatie - Stap 21
    Installatie - Stap 22

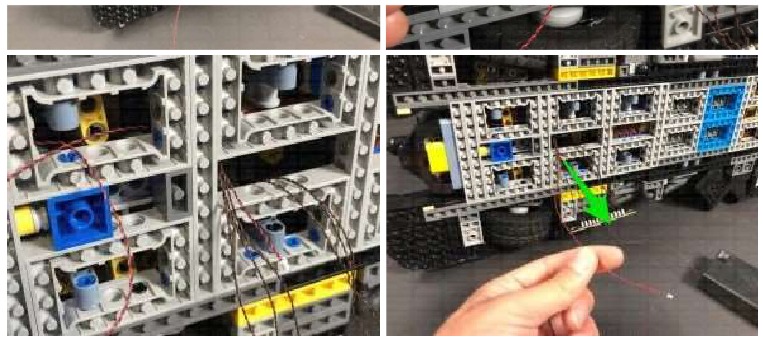

  5. Zet de kabels vast rond de bovenkant van de wielas door de volgende grijze plaat los te koppelen, de kabels eronder tussen de noppen te leggen en vervolgens de plaat er weer bovenop te plaatsen. Het is belangrijk om ervoor te zorgen dat er voldoende kabelspeling is zodat het wiel helemaal naar links en rechts kan draaien.

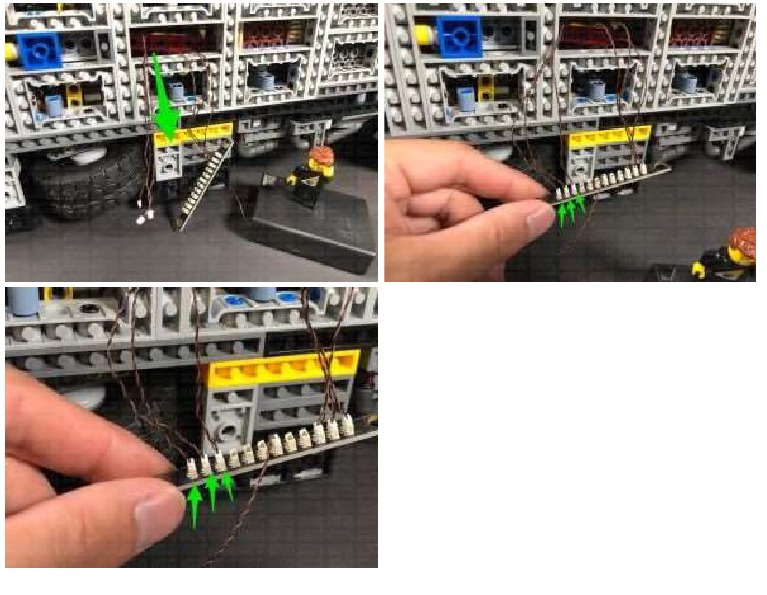

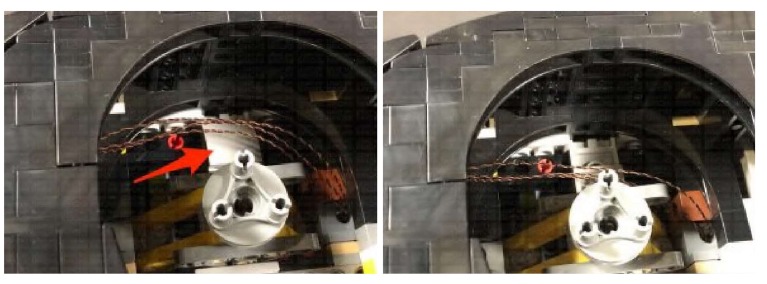

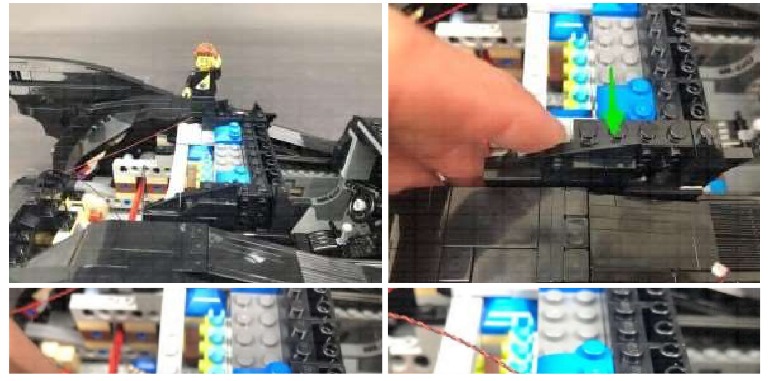

    Installatie - Stap 23
    Installatie - Stap 24
    Trek de drie kabels helemaal uit het middengedeelte en sluit ze aan op het 12-Poorts Expansion Board. Zet de AA Battery Pack AAN om te testen of beide koplampen goed werken.
    Installatie - Stap 25

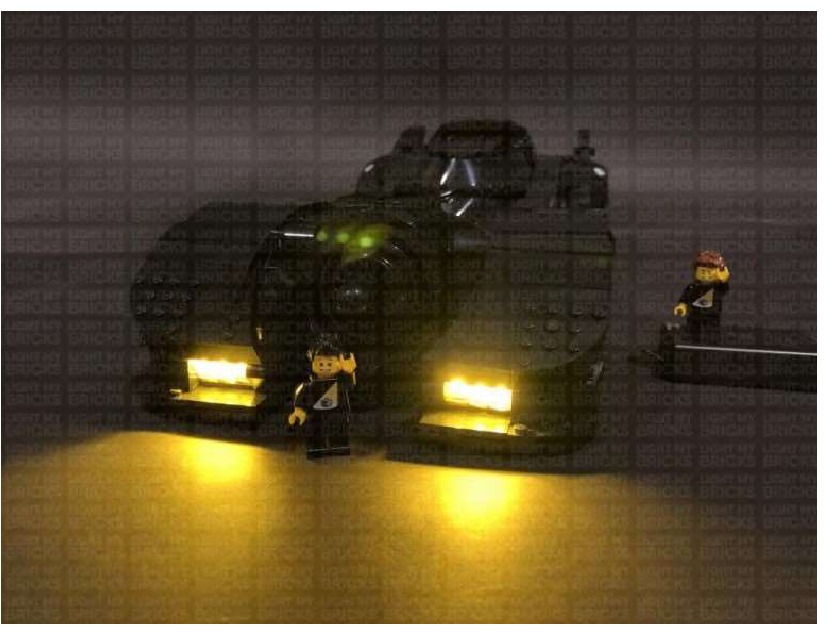

    Installatie - Stap 26
    Let op: Als u problemen ondervindt met de lichten die niet werken en u vermoedt een probleem met een onderdeel, probeer dan een andere poort op het expansion board om te controleren waar de fout ligt (bij het licht of het expansion board). Om eventuele problemen met de poorten van het expansion board te verhelpen, kunt u de sectie over problemen met het expansion board in onze online probleemoplossingsgids bekijken.
    Sluit het linker wiel weer aan en draai de set terug om.

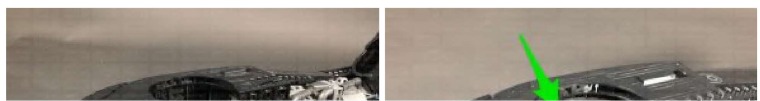

    Installatie - Stap 27
    Installatie - Stap 28
    We installeren nu een lichteffect achter de voorgrille. Koppel eerst de bovenste twee delen eromheen los en trek vervolgens de grille helemaal naar buiten.

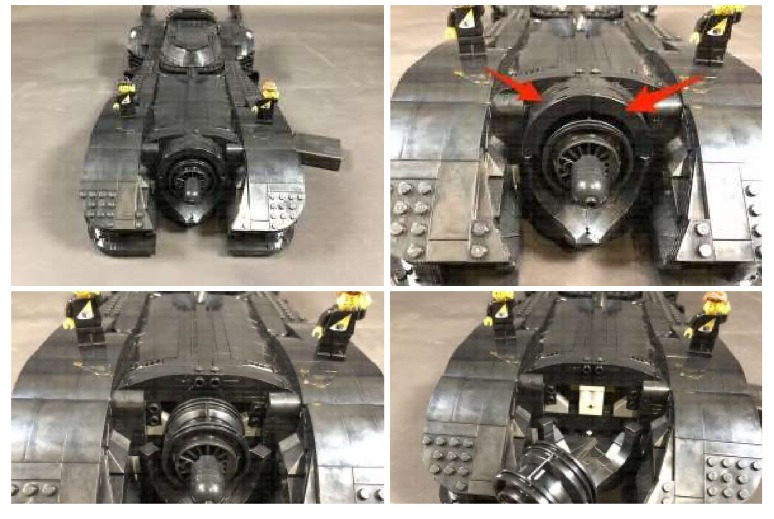

    Installatie - Stap 29
    Installatie - Stap 30

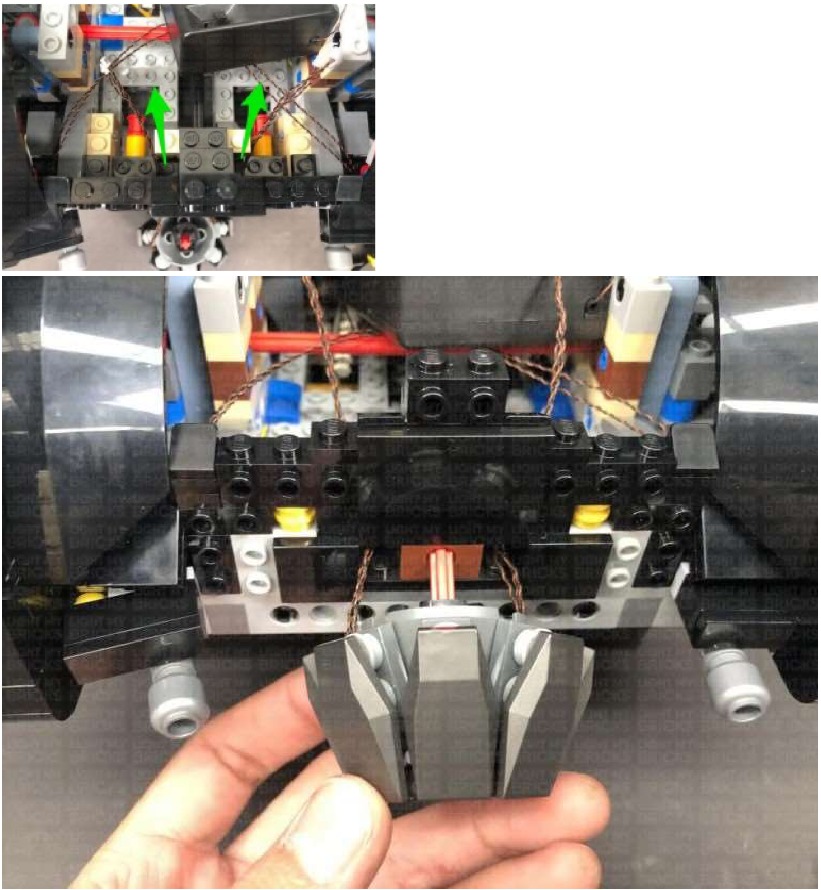

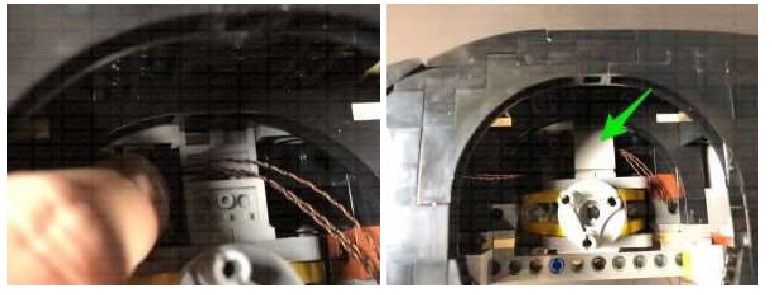

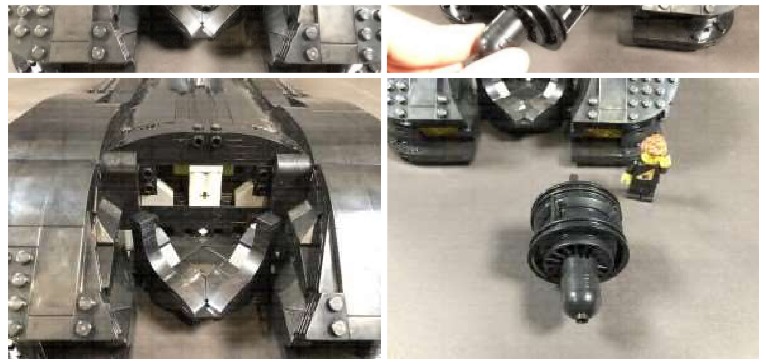

    Trek de achterste wielplaat naar achteren zoals hieronder weergegeven.
    Installatie - Stap 31

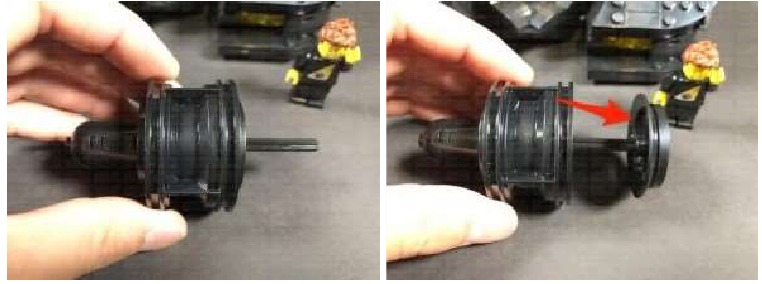

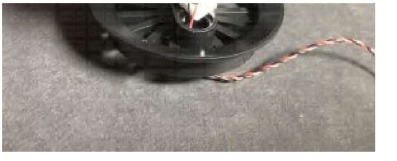

    Neem de Rotating White 30cm Bit Light en rijg de connectorzijde van de kabel door de bovenkant van de achterste wielplaat door het volgende gat.
    Installatie - Stap 32
    Installatie - Stap 33

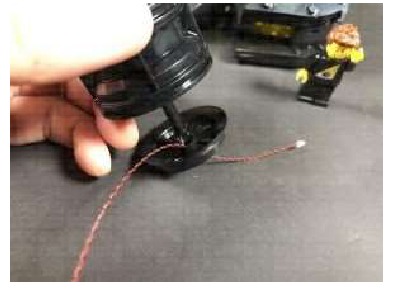

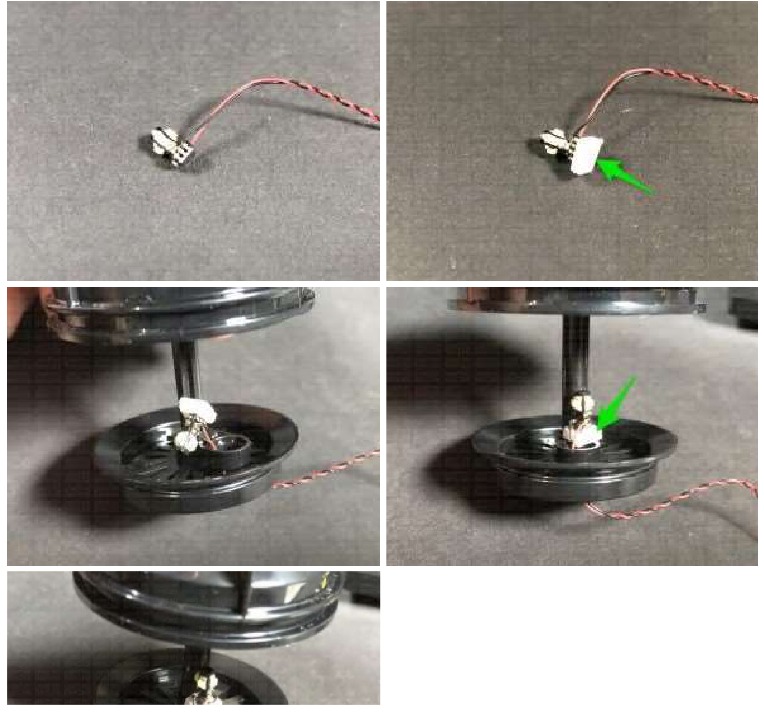

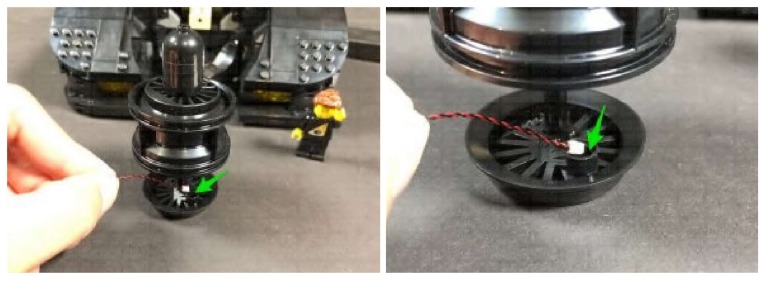

    Neem een Adhesive Square en plak deze op de onderkant van de Rotating Bit Light, en plak de bit light vervolgens op de bovenkant van het gat in de achterste wielplaat zoals hieronder weergegeven:
    Installatie - Stap 34
    Installatie - Stap 35
  6. Rijg de Rotating Bit Light kabel door de onderste ruimte achter de plaats waar degrille op aansluit, draai het voertuig vervolgens om en trek de kabel helemaal naar buiten vanaf de onderkant zoals hieronder:
    Installatie - Stap 36
    Installatie - Stap 37

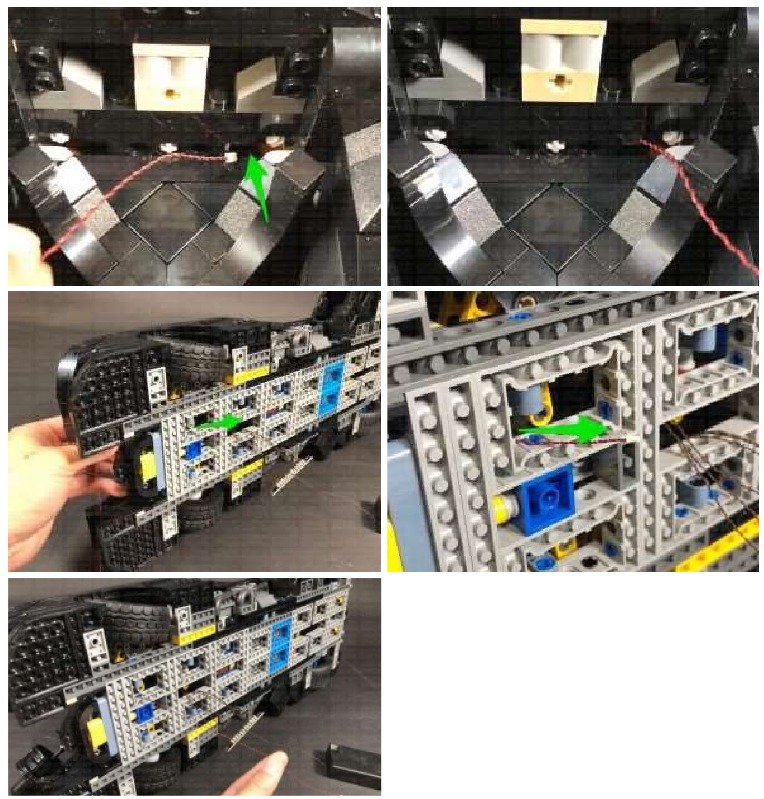

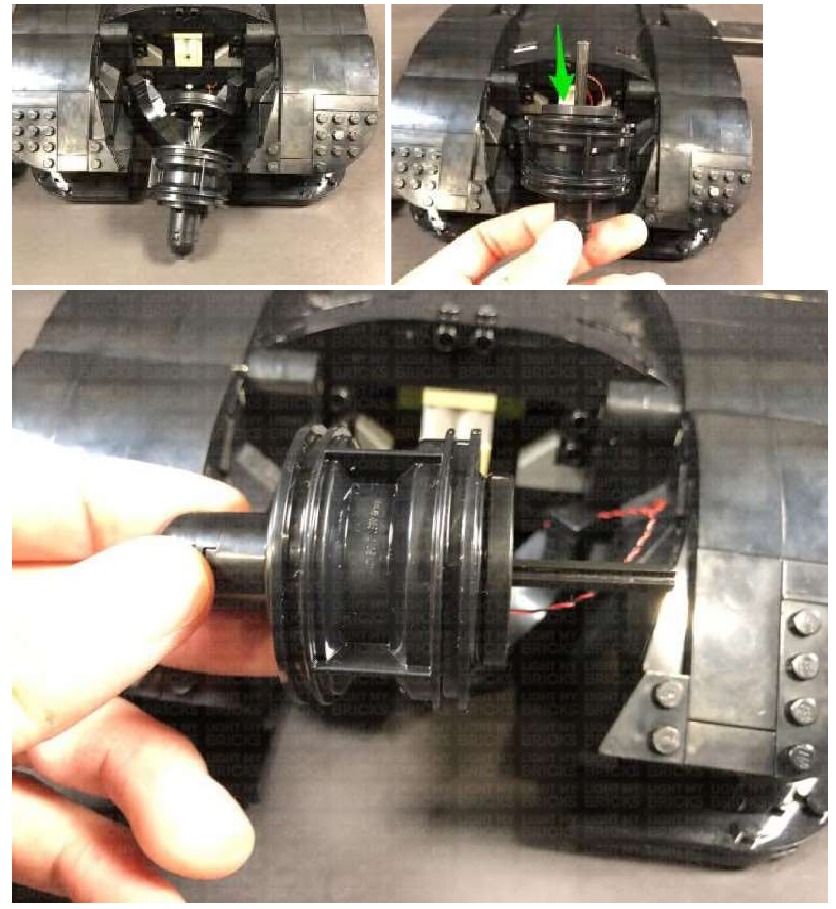

    Voordat we de voorgrille weer aansluiten, duw je de achterste wielplaat terug omhoog, maar zorg ervoor dat je de technic pin NIET helemaal terugduwt, anders wordt de rotating bit light erin geplet. Duw de achterste wielplaat omhoog zodat je nog steeds de richel kunt zien die langs de zijkant van de wielplaat loopt.
    Installatie - Stap 38
    Zorg ervoor dat de Rotating Bit Light kabel naar boven wijst, en sluit vervolgens de grille en de twee gebogen delen erboven weer aan.

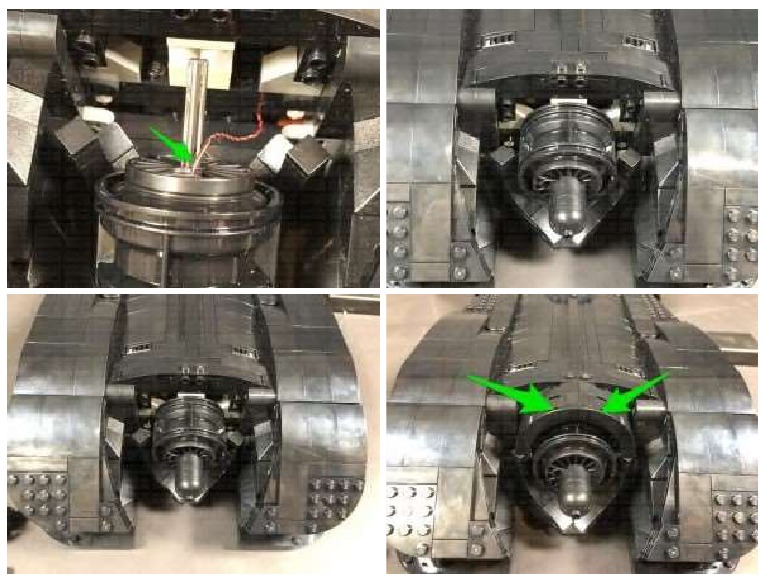

    Installatie - Stap 39

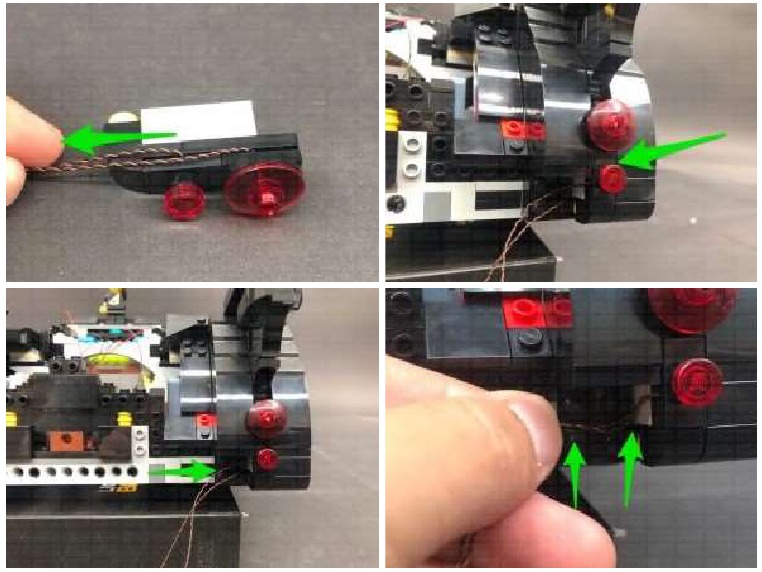

  7. Rijg vanaf de onderkant van het voertuig de Rotating Bit Light kabel onderdooren trek deze uit de ruimte waar alle koplampkabels zich bevinden.
    Installatie - Stap 40
    Installatie - Stap 41
    Trek de kabel helemaal naar buiten en sluit hem aan op een vrije poort op het 12-Poorts Expansion Board. Zet de Battery Pack AAN om te testen of de Rotating Bit Light in de grille goed werkt. De LEDs moeten in een roterende volgorde oplichten om een mooi "motor toeren" effect in de grille te geven.
    Installatie - Stap 42
  8. We gaan nu enkele lampen en effecten installeren voor de machinegeweren. Til eerst dit gedeelte op en verwijder de voorste helft van elk geweergedeelte.
    Instellen - Stap 43

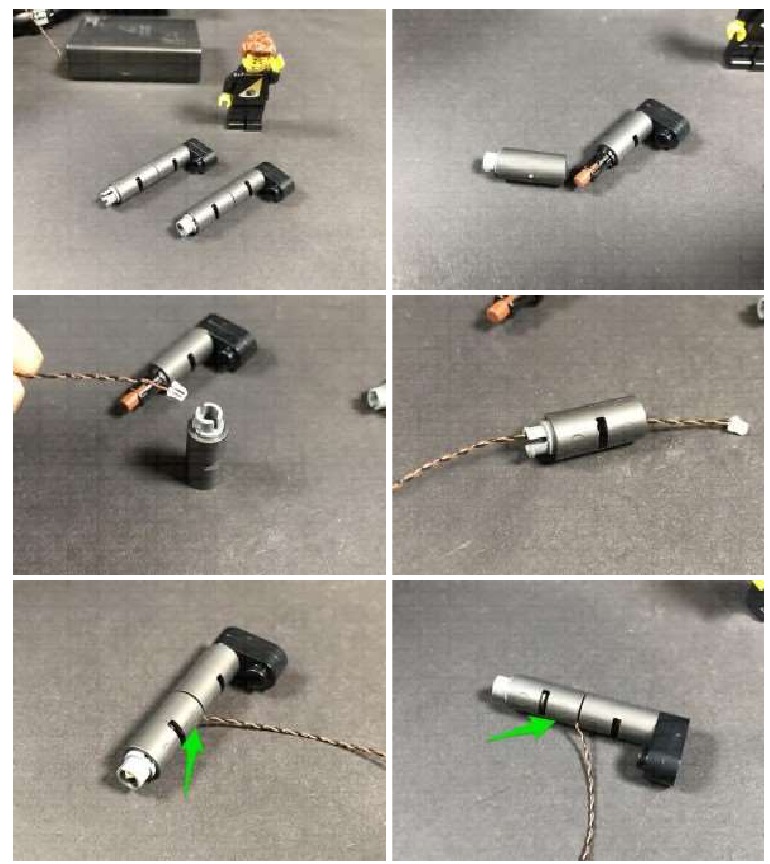

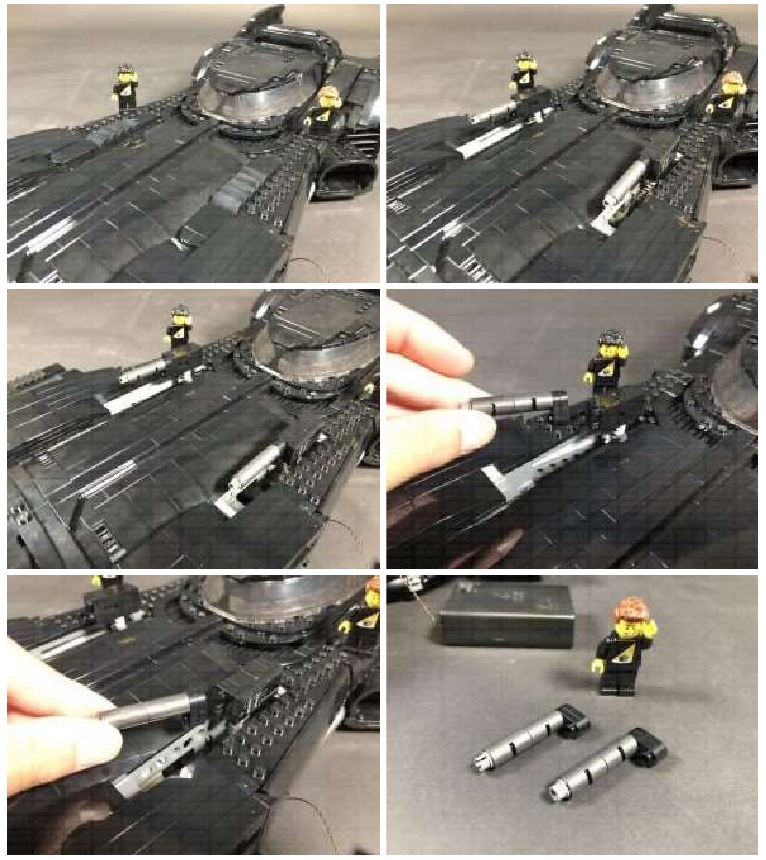

    Demonteer een van de geweren zoals hieronder weergegeven en neem vervolgens een White 15cm Bit Light en rijg het connectoruiteinde van de kabel aan de voorkant van de loop. Rijg het helemaal door. De LED moet goed in de bovenkant van de loop passen, met de LED naar de zijkant gericht. Sluit dit gedeelte opnieuw aan op de onderste helft van het geweer en zorg ervoor dat de kabel naar de onderkant is gericht.
    Instellen - Stap 44

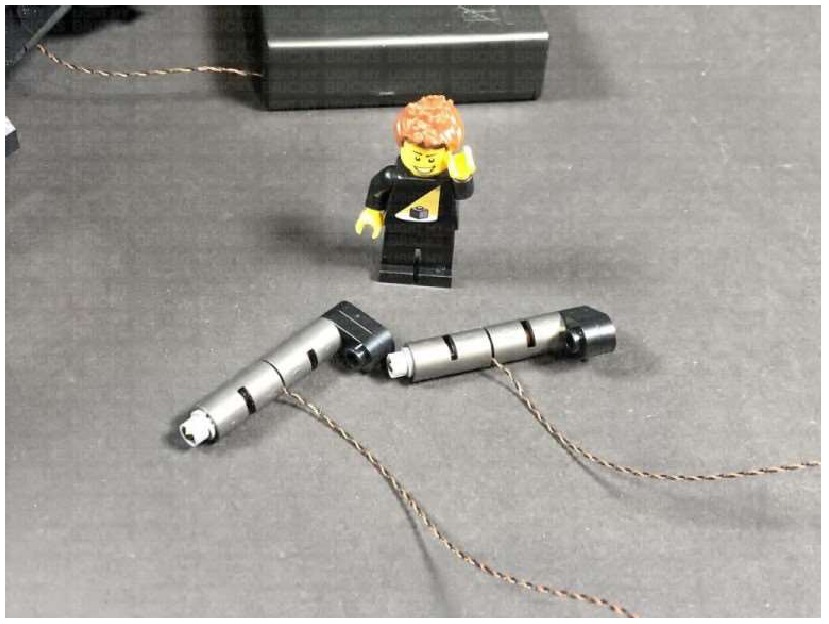

    Herhaal deze stap om nog een White 15cm Bit Light op het andere geweergedeelte te installeren.
    Instellen - Stap 45

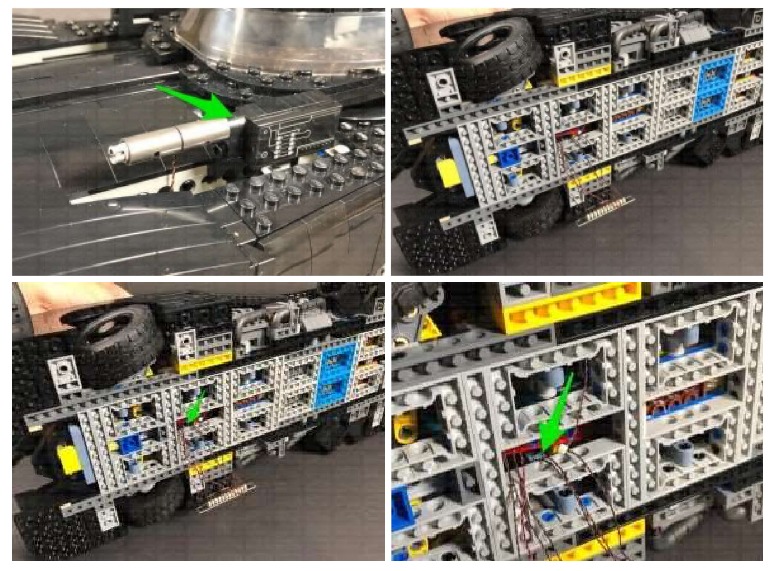

  9. Neem het linker geweergedeelte en rijg de kabel door de ruimte eronder waar hij uitkomt. Sluit het geweer opnieuw aan op het basisgedeelte, draai het voertuig vervolgens op zijn rechterkant en trek de kabel eruit op de volgende positie.

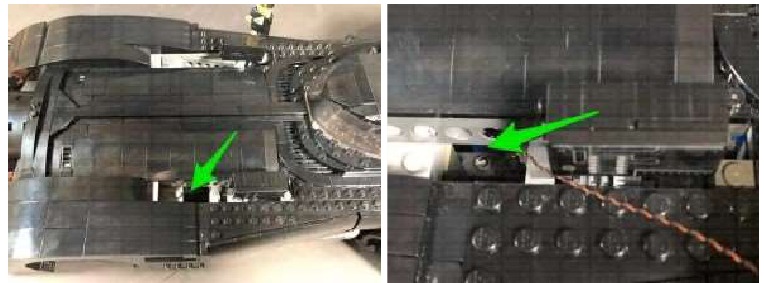

    Instellen - Stap 46
    Instellen - Stap 47
    Trek de kabel helemaal naar beneden, rijg hem vervolgens door het technic brick-gat eronder en trek hem uit de ruimte waar de rest van de kabels zich bevinden.
    Instellen - Stap 48
    Instellen - Stap 49

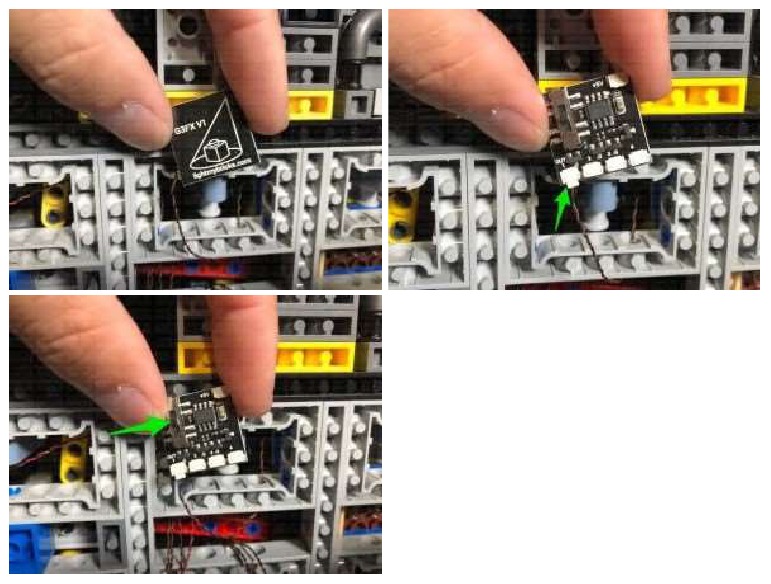

    Neem het Gun Effects Board (GFX) en sluit de Bit Light-kabel aan op de kanaal 1-poort. Zorg ervoor dat de kanaalschakelaar in het midden staat voor het "machinegeweer"-effect. U kunt ook kiezen uit een van de andere gewereffecten.
    Instellen - Stap 50

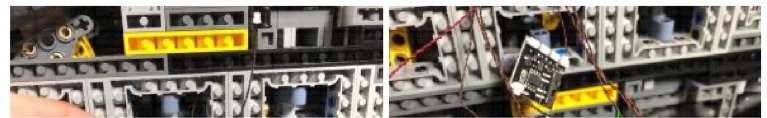

    Neem een 5cm Connecting Cable en sluit deze aan op de IN-poort (+5V) op het Gun Effects Board. Sluit het andere uiteinde van de verbindingskabel aan op een reservepoort op de 12-Port Expansion Board. Zet het AA Battery Pack weer AAN om te testen of het machinegeweerlicht werkt, samen met het machinegeweereffect.
    Instellen - Stap 51
    Instellen - Stap 52
    Opmerking: als u problemen ondervindt met de lampen die niet werken en vermoedt dat er een probleem is met een onderdeel, probeer dan een andere poort op het uitbreidingsbord om te controleren waar de fout ligt (bij de lamp, het uitbreidingsbord of het effectenbord). Om problemen met de poorten van het uitbreidingsbord te corrigeren, raadpleegt u het gedeelte over problemen met het uitbreidingsbord in onze online gids voor probleemoplossing.

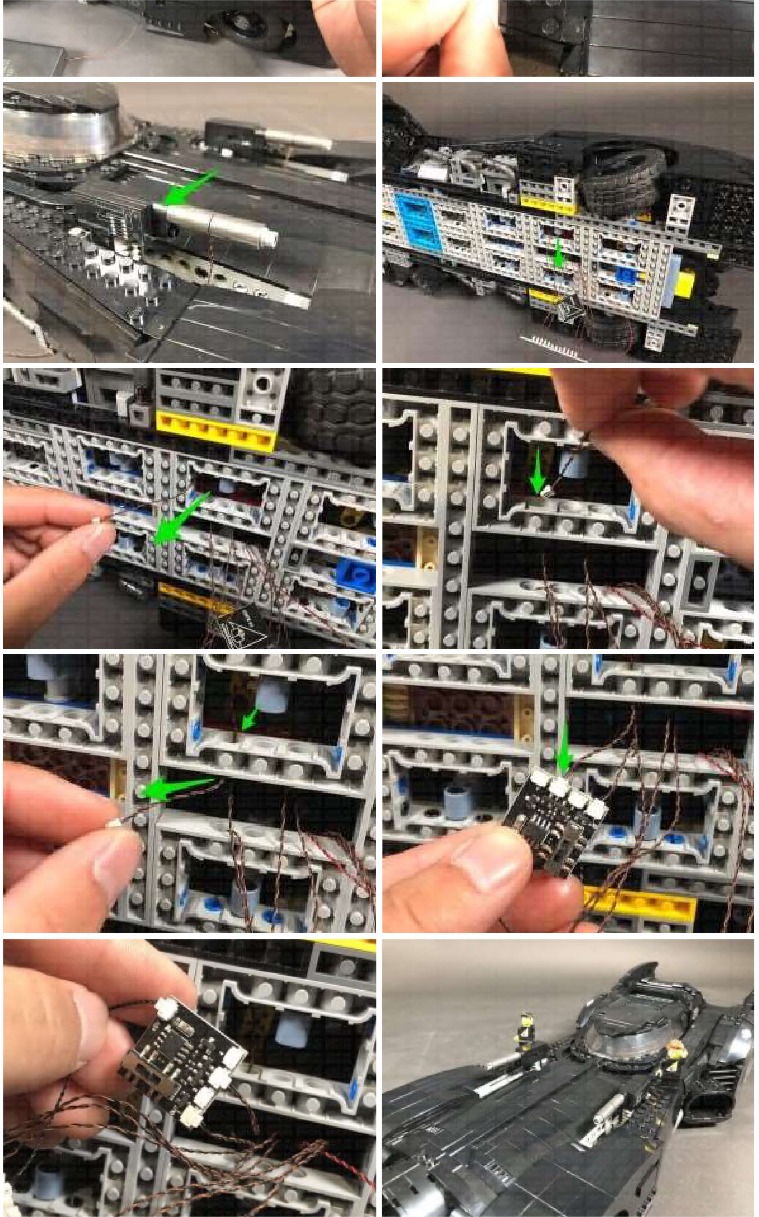

  10. Neem het rechter geweergedeelte en herhaal de vorige stap om de bit light-kabel opnieuw aan te sluiten en onder het voertuig door te rijgen. Sluit de kabel aan op Channel 3 op het Gun Effects Board.
    Instellen - Stap 53
    Instellen - Stap 54

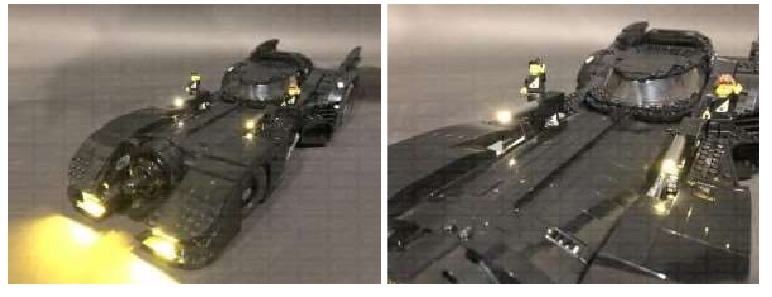

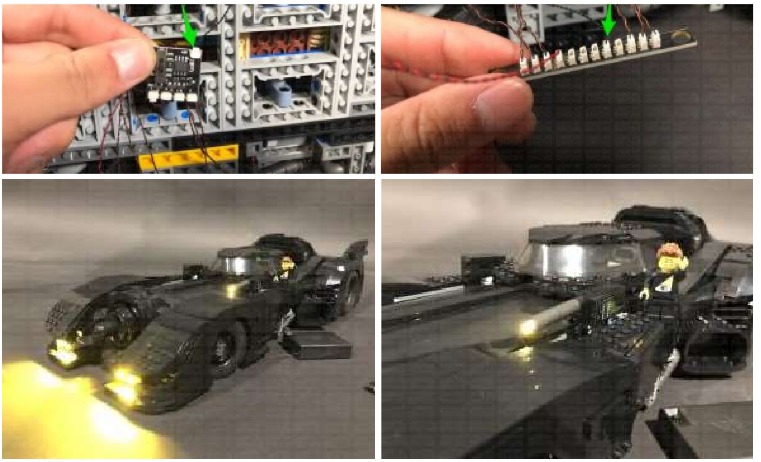

    Schakel de stroom AAN om te testen of beide Machine Guns-lampen goed werken. Ze moeten beide willekeurig vuren.
    Instellen - Stap 55

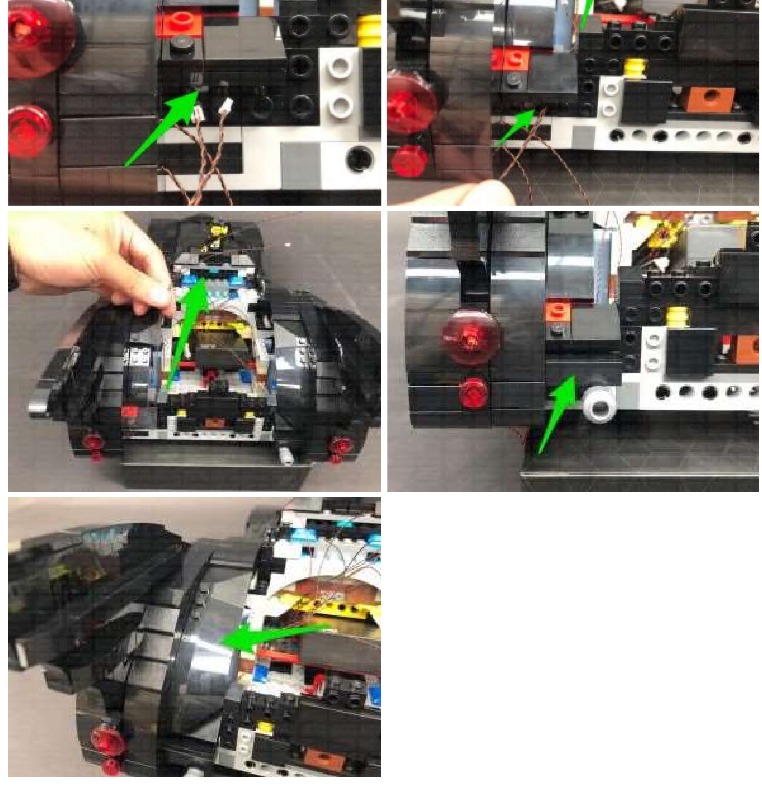

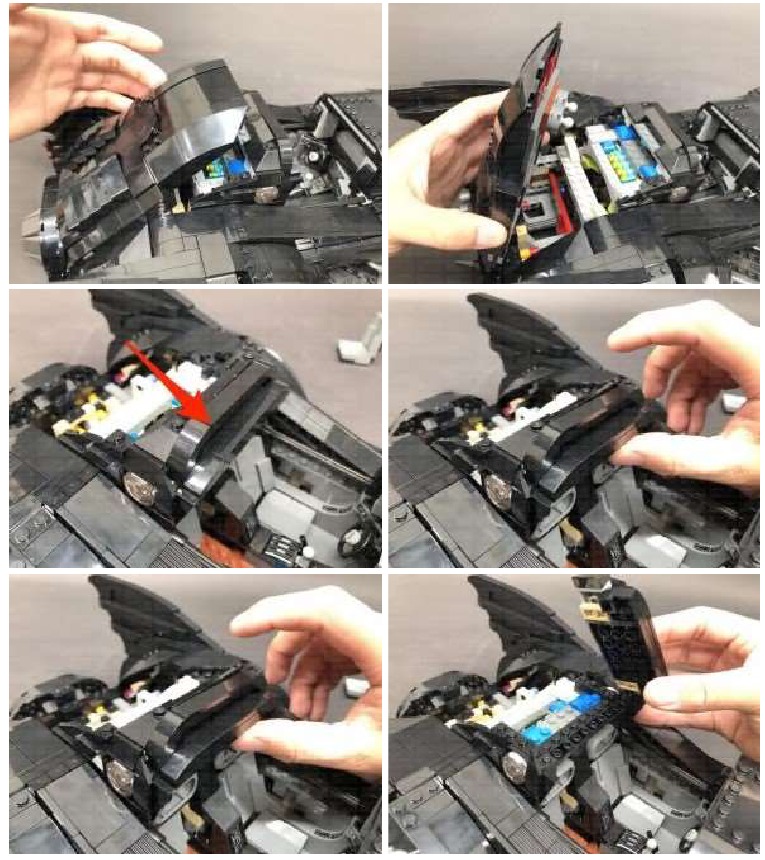

  11. Draai de Batmobile om en verwijder de volgende gedeelten van de achterkant van het voertuig en van de achterkant van de cabine.

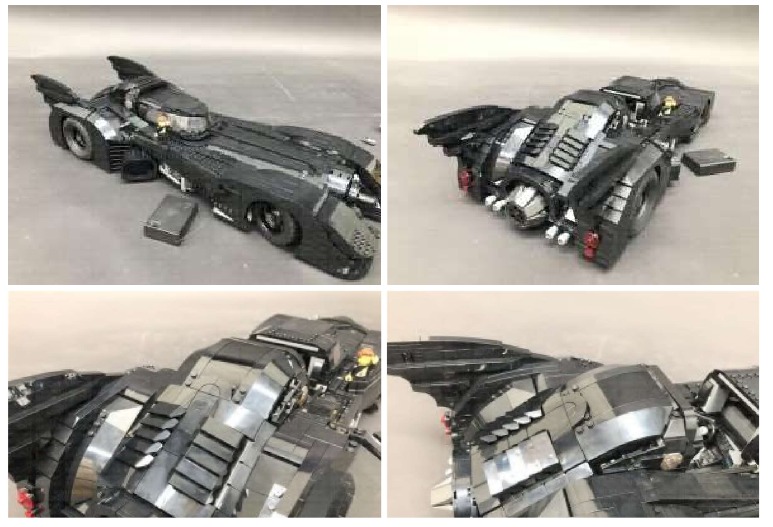

    Instellen - Stap 56
    Instellen - Stap 57

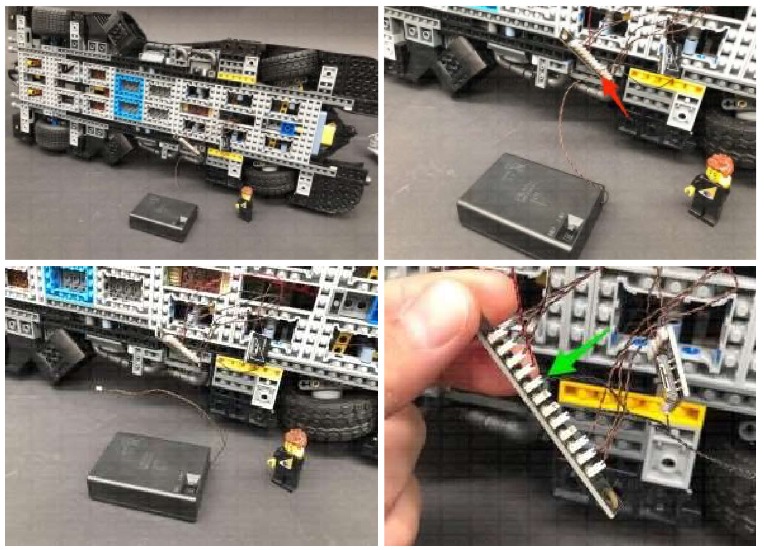

  12. Koppel het AA Battery Pack los van de 12-Port Expansion Board onder de Batmobile en neem vervolgens een 50cm Connecting Cable en sluit deze aan op een reservepoort op de 12-Port Expansion Board.
    Instellen - Stap 58
    Volg de onderstaande afbeeldingen om het andere uiteinde van de 50cm-kabel door de volgende technic brick-gaten in het midden te rijgen om het naar de achterkant van het voertuig te leiden.

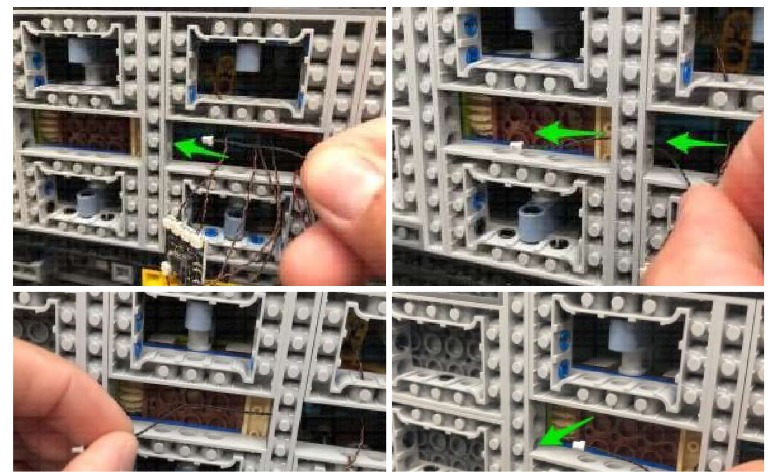

    Instellen - Stap 59
    Instellen - Stap 60

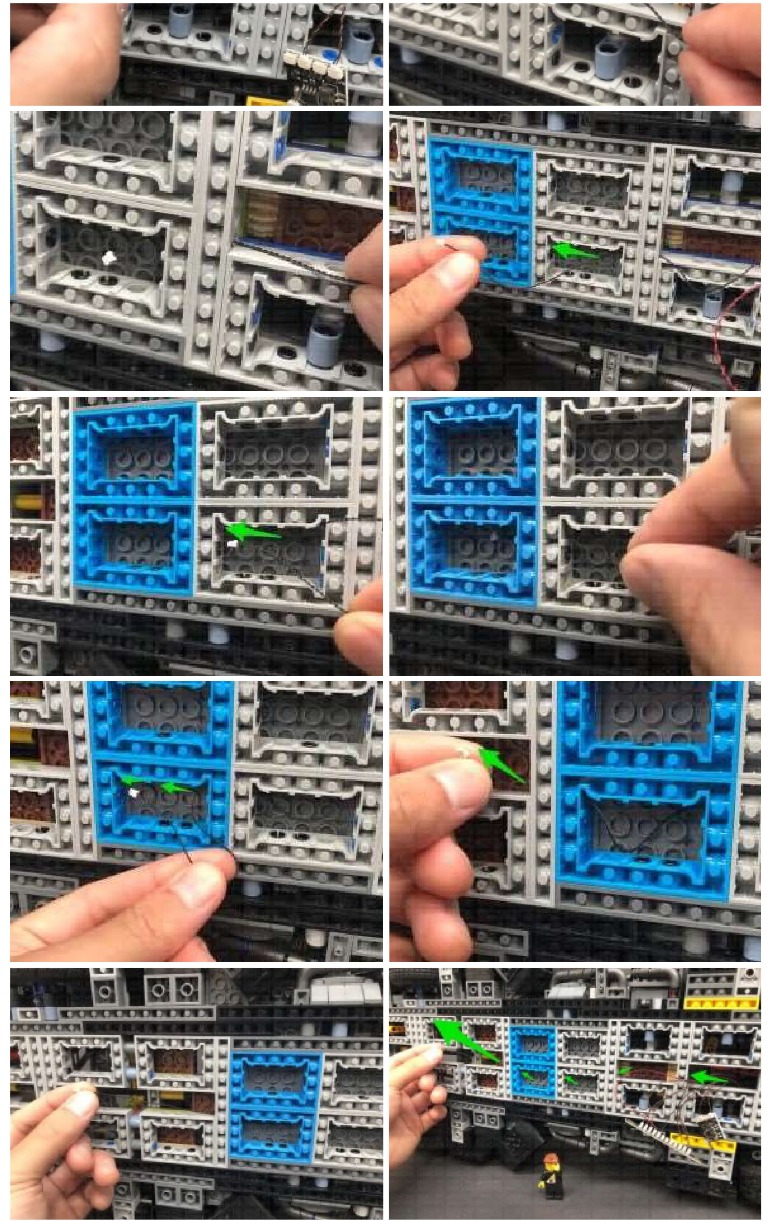

    Maak de kabels van de componenten naar de voorkant van het voertuig netjes door ze te groeperen en ze in een nette bundel te draaien en te vouwen. Steek zowel het effectenbord als het uitbreidingsbord in de middelste ruimtes zoals hieronder wordt weergegeven:

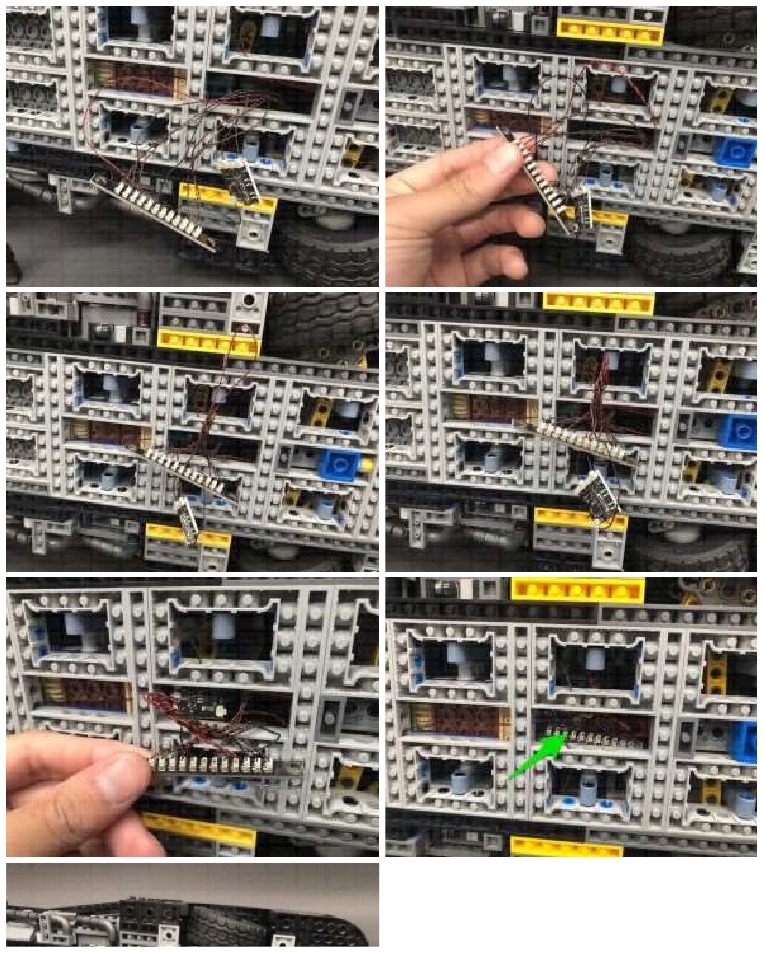

    Instellen - Stap 61

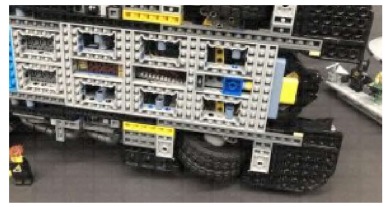

    Instellen - Stap 62

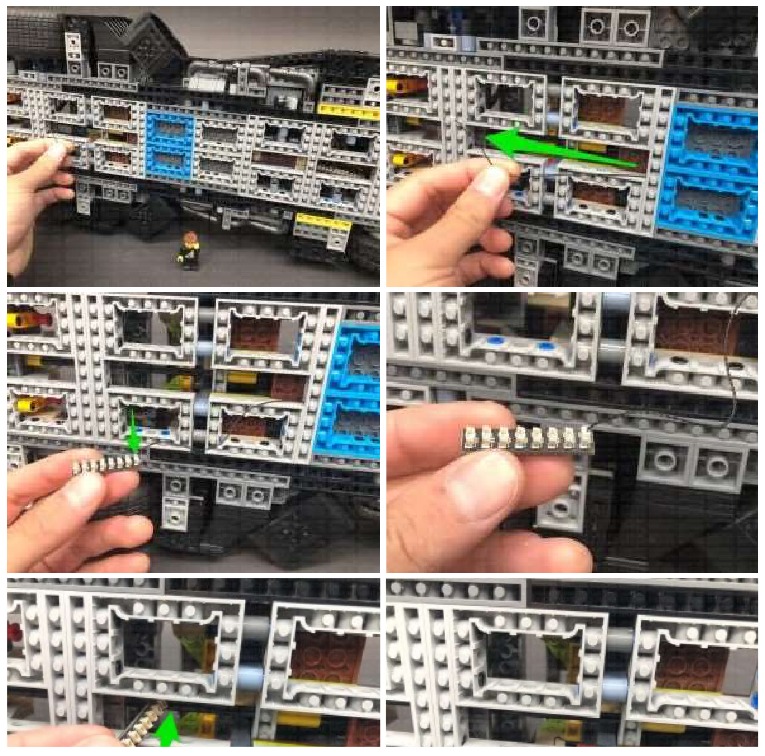

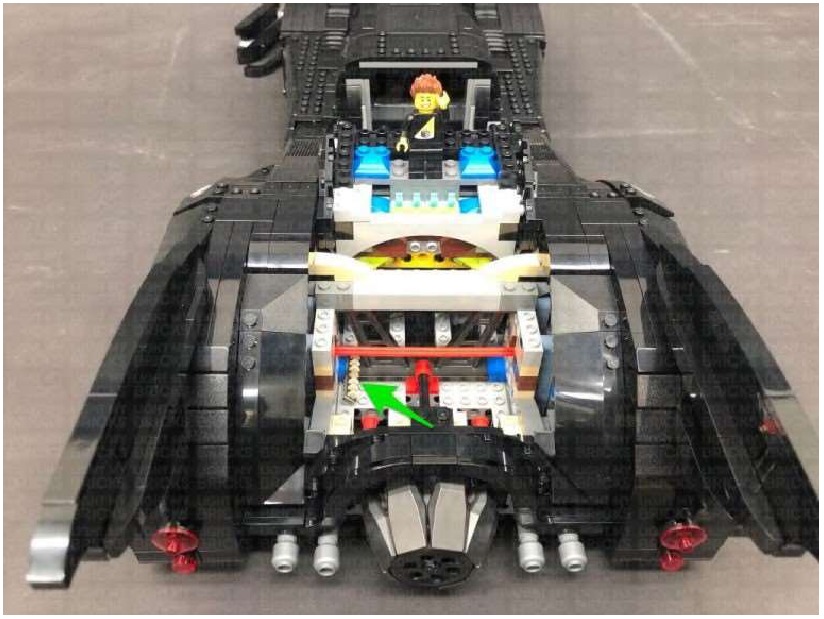

  13. Trek de resterende overmaat van de 50cm Connecting Cable helemaal uit de achterkant en sluit deze aan op een 8-Port Expansion Board. Steek het uitbreidingsbord in de volgende ruimte die naar de binnenkant van de kofferbak leidt.
    Instellen - Stap 62
    Instellen - Stap 63
    Draai het voertuig weer om en u zou gemakkelijk toegang moeten hebben tot het uitbreidingsbord in de kofferbak van het voertuig.
    Instellen - Stap 64

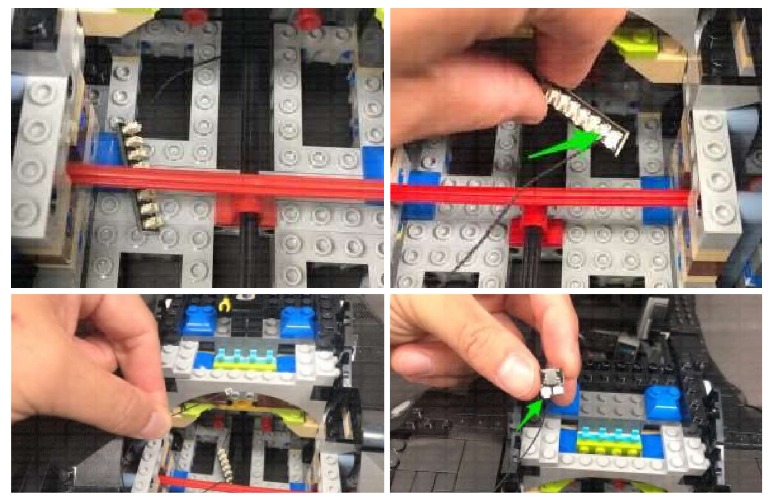

  14. Koppel de volgende onderdelen los van de binnenkant van de kofferbak. We zullen deze onderdelen weggooien omdat we deze ruimte nodig hebben om het AA Battery Pack te huisvesten.
    Instellen - Stap 65

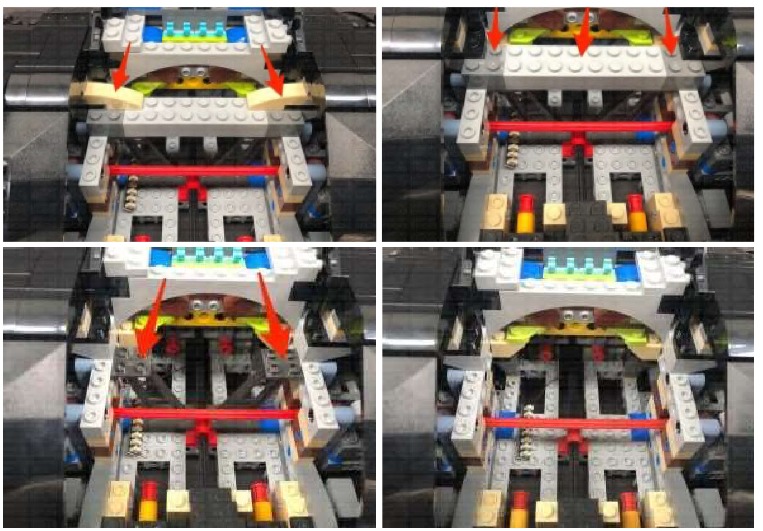

    Instellen - Stap 66
    Neem een 15cm Connecting Cable en sluit het ene uiteinde aan op de 8-Port Expansion Board eronder. Sluit het andere uiteinde van de kabel aan op de IN-poort op het NC Push Board.
    Instellen - Stap 67

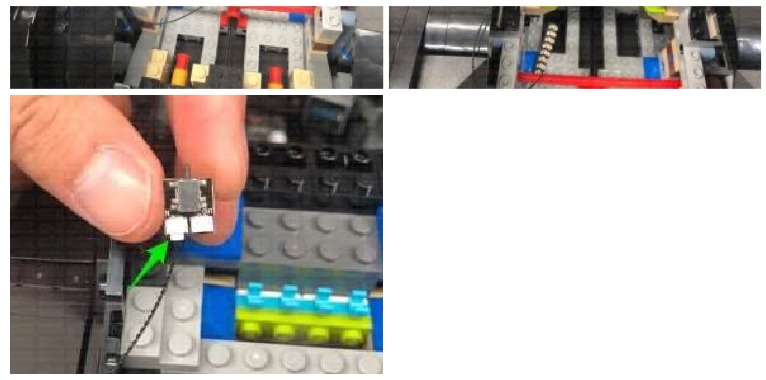

    Instellen - Stap 68
    Neem nog een 15cm Connecting Cable en sluit het ene uiteinde aan op de OUT-poort op het NC Push Board. Sluit het andere uiteinde van de kabel aan op een 6-Port Expansion Board. Plaats al deze componenten voorlopig in het achterste gedeelte van het voertuig.

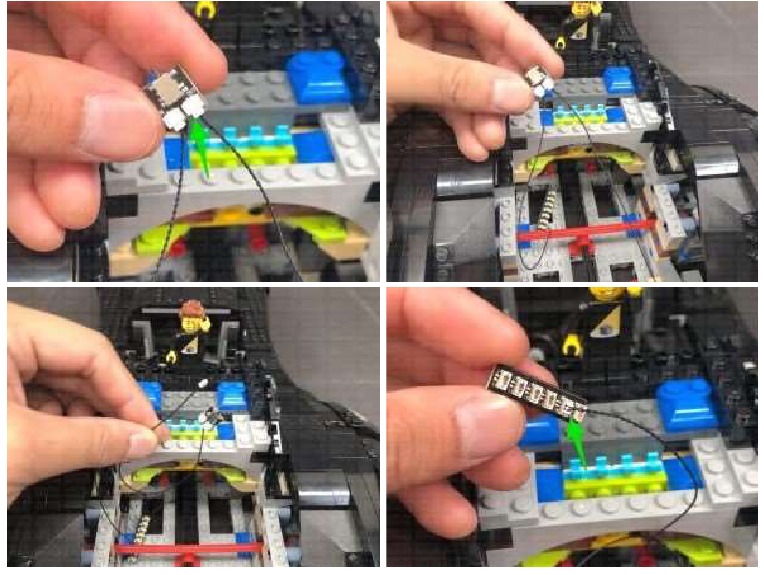

    Instellen - Stap 69
  15. Koppel het volgende gedeelte los van beide zijden van de cabine.

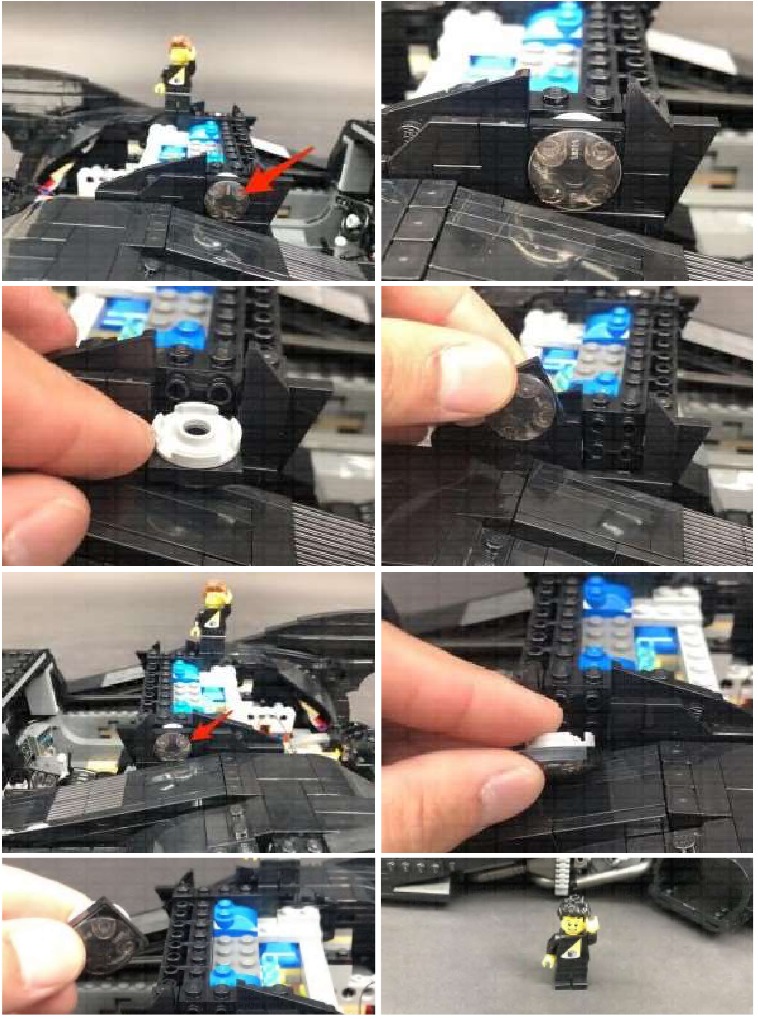

    Instellen - Stap 70
    Instellen - Stap 71
    Koppel de trans black 2×2 rounded bottom plate los van een van de gedeelten en plaats vervolgens een Cool White 30cm Bit Light in het midden (LED naar boven gericht). Sluit de trans black 2×2 rounded bottom plate eroverheen aan en herhaal deze stap om nog een Cool White 30cm Bit Light op het andere gedeelte te installeren.

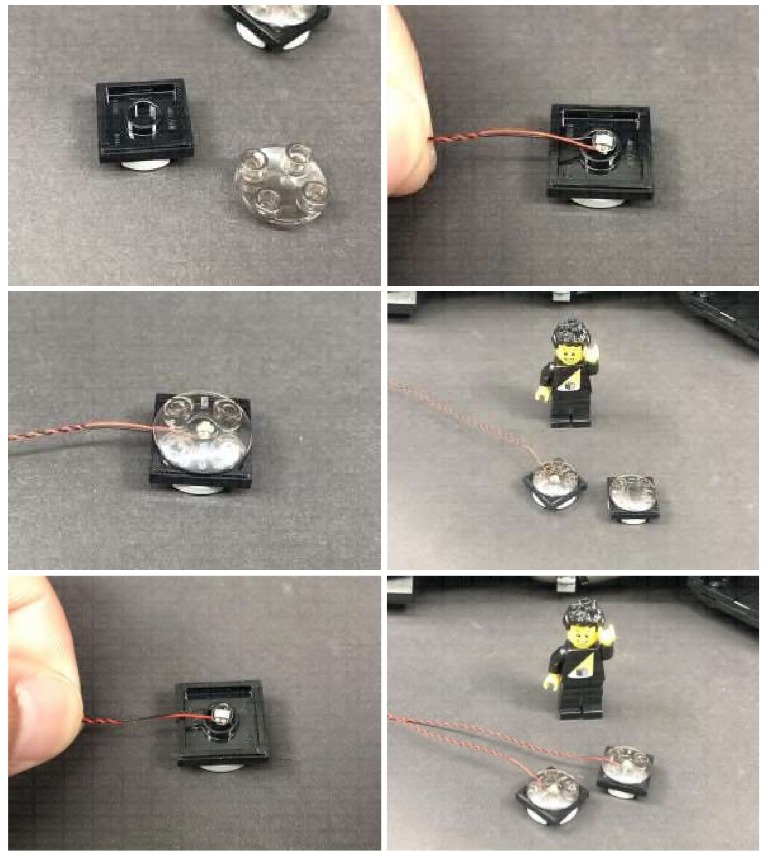

    Instellen - Stap 72

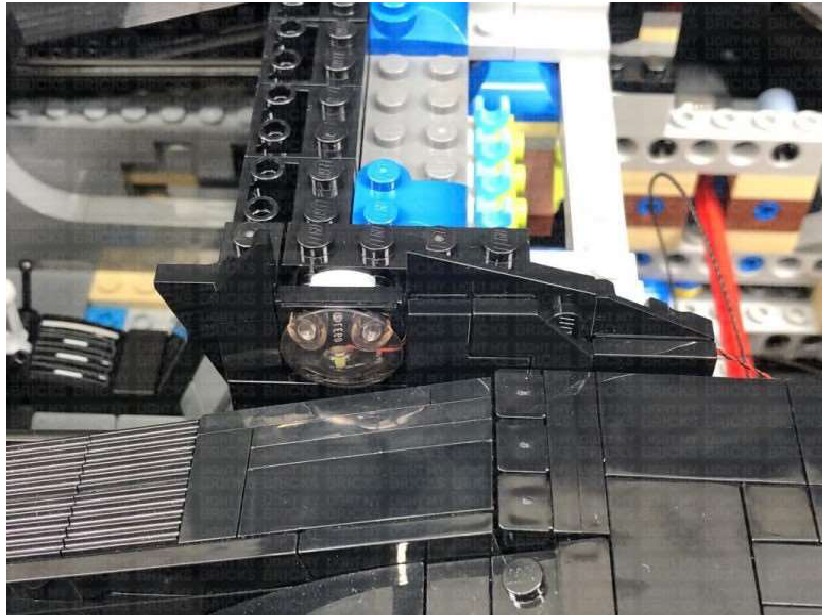

    Sluit elk gedeelte opnieuw aan op het voertuig en zorg ervoor dat de kabel naar achteren is gericht. Trek de schuine plaat erachter omlaag zodat we de kabel netjes achter en tussen de noppen kunnen leggen. Sluit de plaat opnieuw aan om de bedrading te verbergen, zoals hieronder wordt weergegeven.

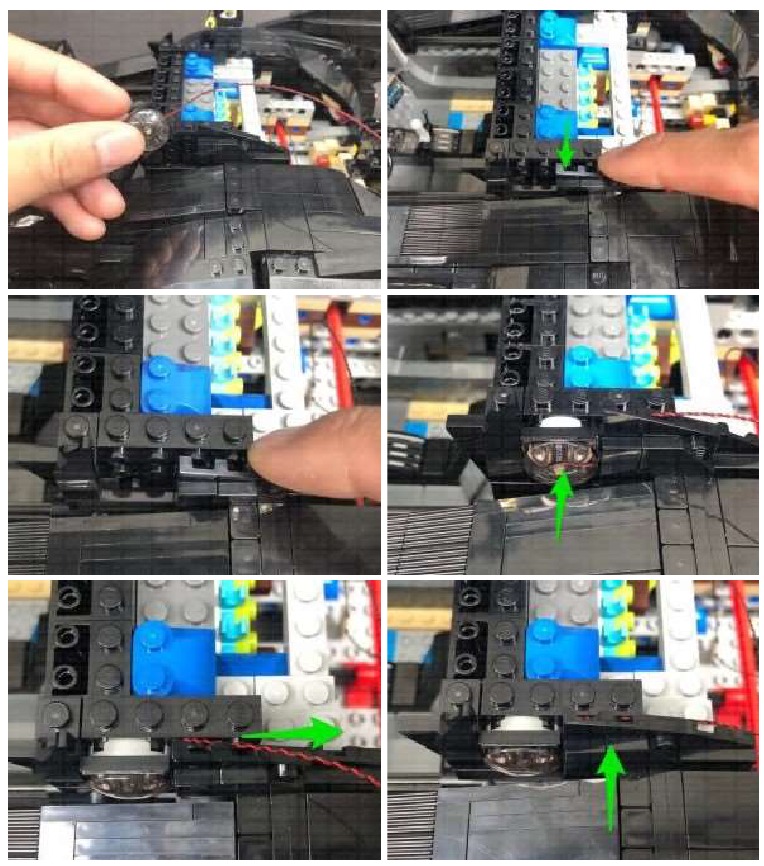

    Instellen - Stap 73
    Instellen - Stap 74
    Herhaal deze stap om het andere gedeelte opnieuw aan te sluiten aan de rechterkant.
    Instellen - Stap 75
    Instellen - Stap 76

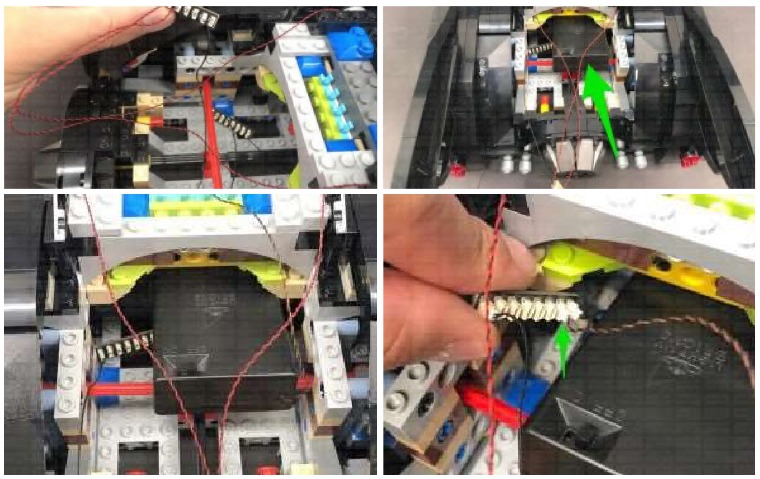

  16. Sluit beide Bit Light-kabels die we zojuist hebben geïnstalleerd aan op de 6-Port Expansion Board van stap 26, neem vervolgens het AA Battery Pack en plaats het in de achterkant van de Batmobile en zorg ervoor dat de schakelaar naar boven is gericht en het dichtst bij de achterkant. Sluit de Battery Pack-kabel aan op de 8-Port Expansion Board (sluit het battery pack NIET aan op de 6-poorts Expansion Board.)

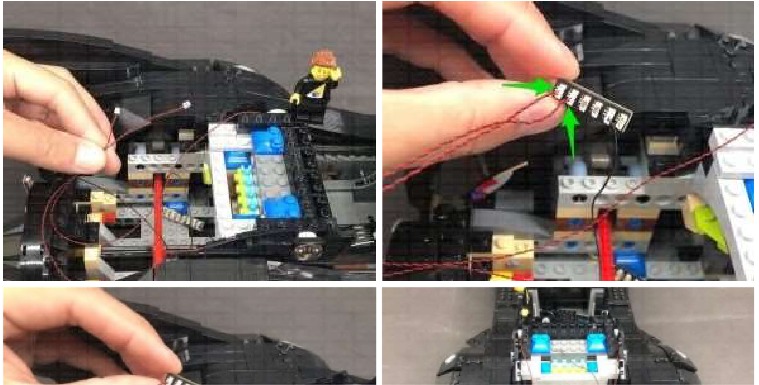

    Instellen - Stap 77
    Instellen - Stap 78

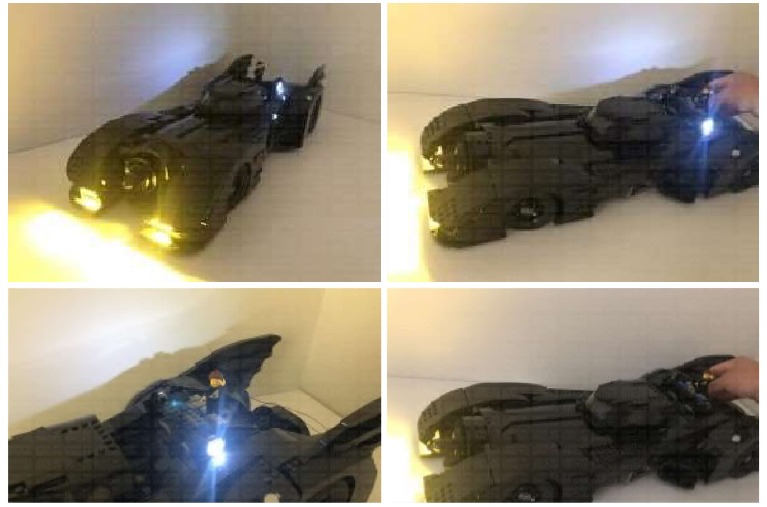

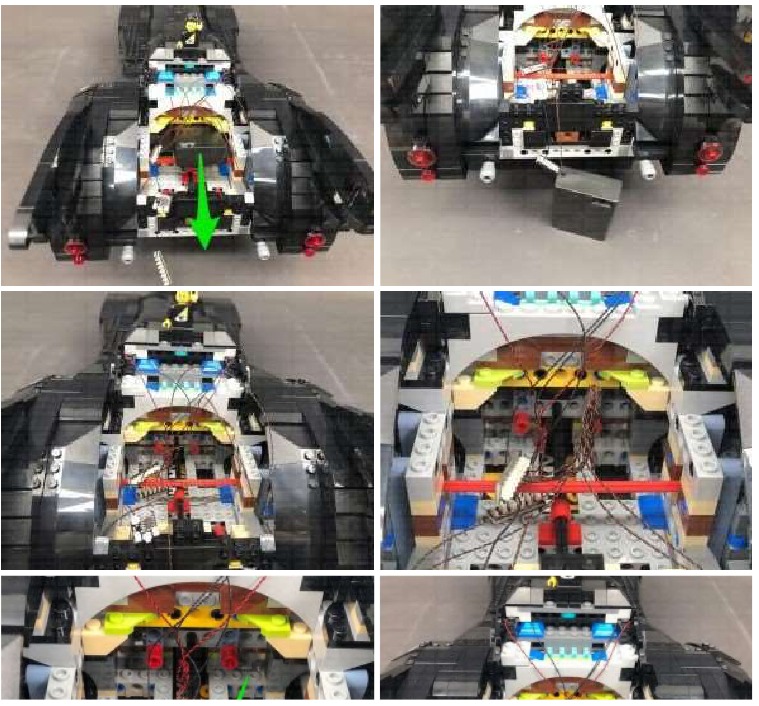

    Zet het AA Battery Pack AAN om te testen of alle lampen goed werken. Test of het NC push board ook goed werkt. Duw de hendel om te testen of de buitenste cabineverlichting die we zojuist hebben geïnstalleerd UITGAAT. De lampen moeten opnieuw worden geactiveerd wanneer de duwhendel wordt losgelaten.
    Instellen - Stap 79

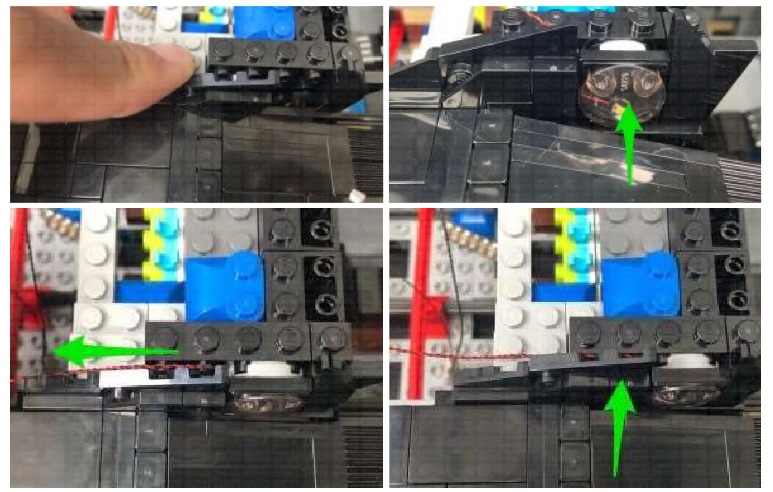

  17. Neem het volgende gedeelte dat we net achter de cabine hebben verplaatst en draai het om zodat we de onderkant kunnen bereiken. Neem een White Strip Light en sluit er een 15cm Connecting Cable op aan.

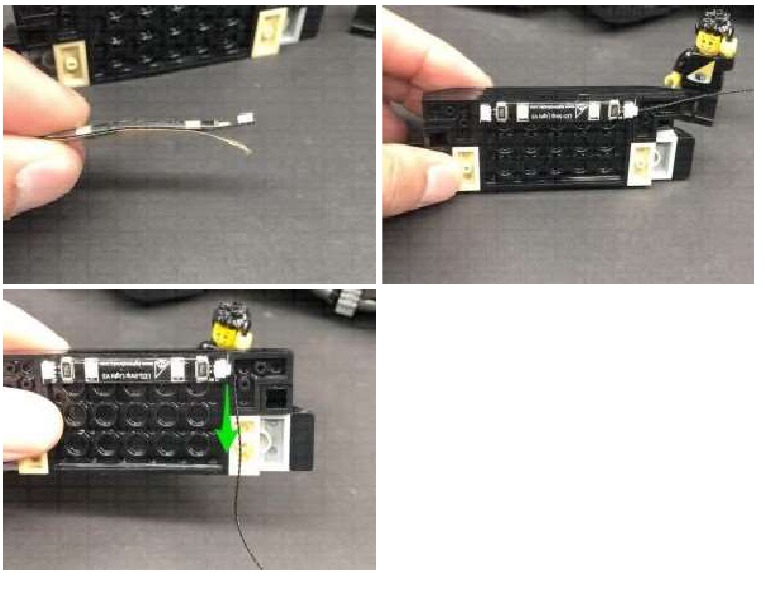

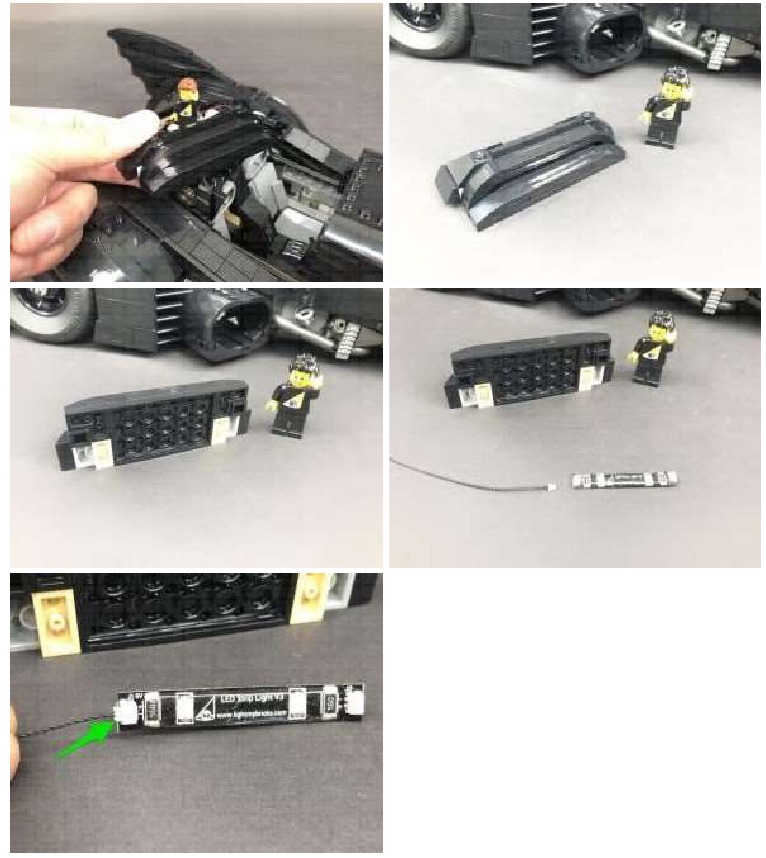

    Instellen - Stap 80

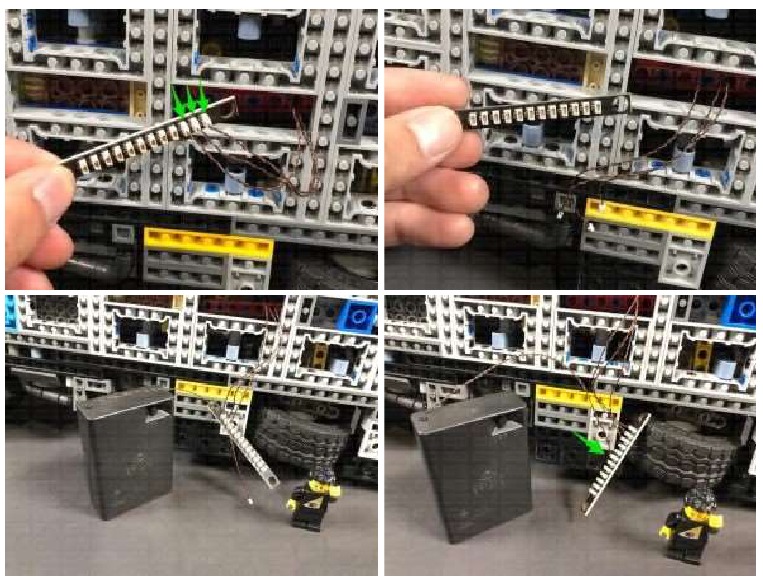

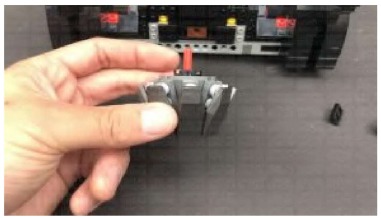

    Gebruik de zelfklevende achterkant om de striplamp onder dit gedeelte te plakken in de volgende positie. Zorg ervoor dat de kabel naar rechts is gericht en buig de kabel vervolgens naar beneden zodat deze naar de achterkant van dit gedeelte is gericht, zoals hieronder wordt weergegeven.
    Instellen - Stap 81

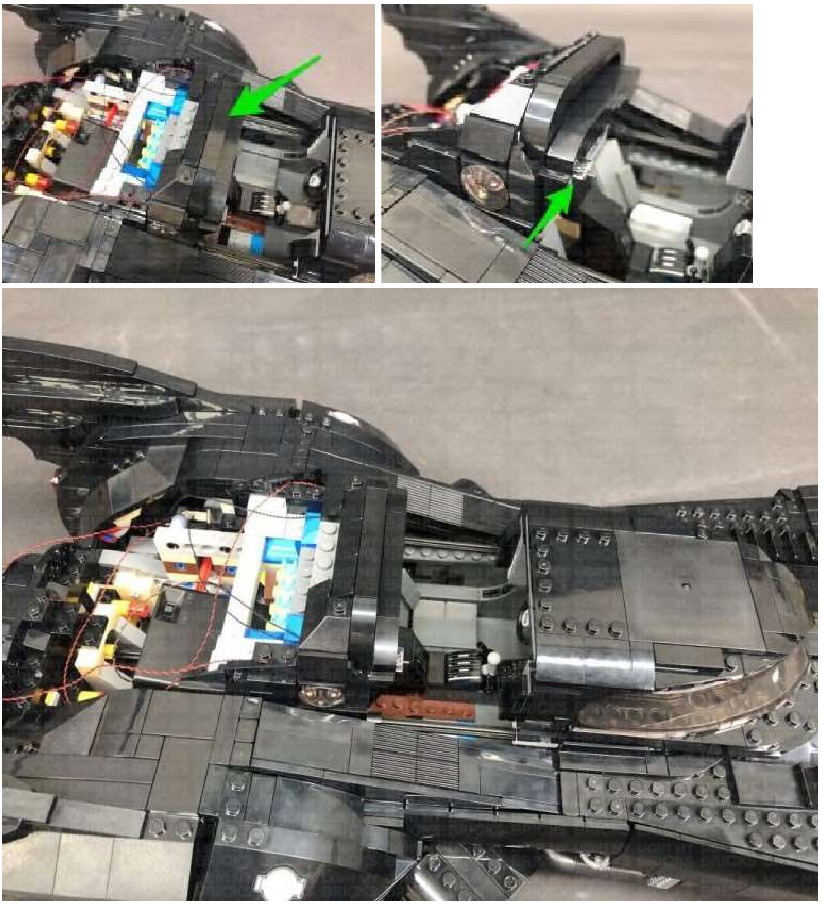

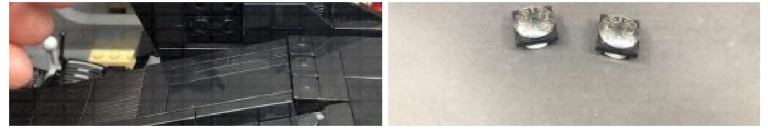

  18. Breng dit gedeelte boven de Batmobile, zoek vervolgens de NC-drukknopkaart en verwijder het beschermende papier aan de achterkant om de lijm bloot te leggen. Met de drukknop naar voren gericht, plakt u de NC-drukknopkaart onder het bovenste cabinegedeelte in de volgende positie. Zorg ervoor dat de NC-drukknopkaart precies is gemonteerd zoals hieronder wordt weergegeven en precies is uitgelijnd, zodat we later geen problemen hebben met het opnieuw verbinden van dit gedeelte.
    Instellen - Stap 82

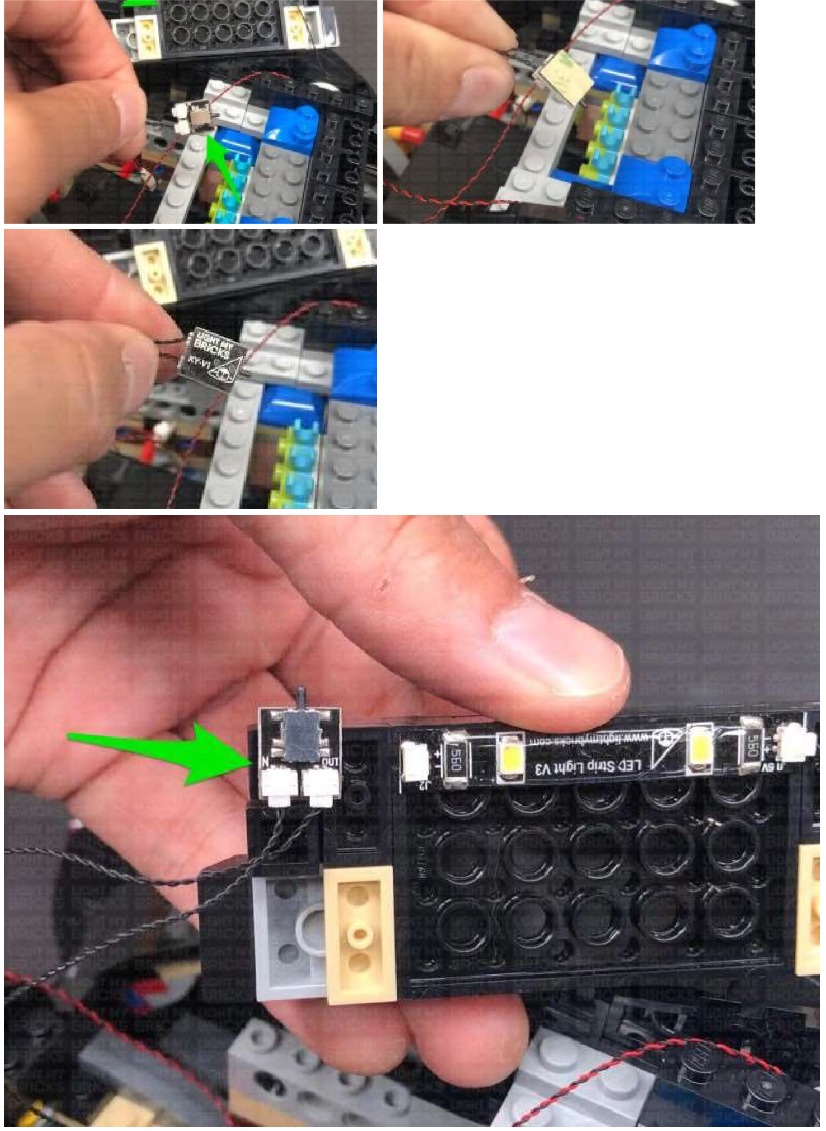

    Instellen - Stap 83
    Draai dit gedeelte om en verbind het opnieuw met de achterkant van de Batmobile, terwijl u ervoor zorgt dat alle kabels netjes tussen de noppen eronder liggen. De NC-drukknopkaart moet enigszins uitsteken, zodat deze wordt ingedrukt wanneer de cabinedeur wordt gesloten.
    Instellen - Stap 84

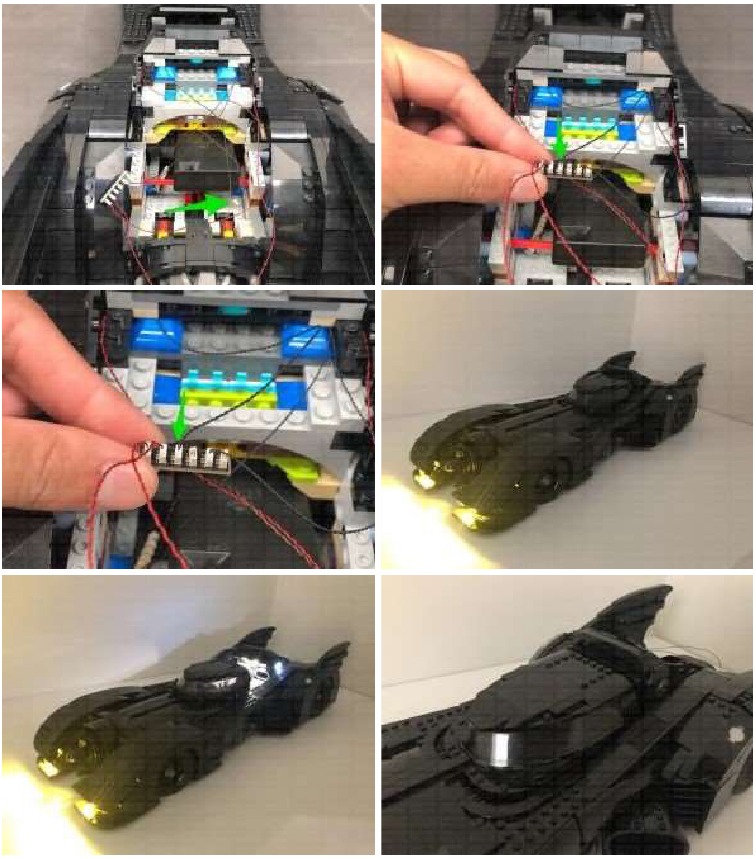

    Zoek het andere uiteinde van de 15 cm verbindingskabel van de White Strip Light en sluit deze aan op een reservepoort op de 6-poorts uitbreidingskaart aan de achterkant van het voertuig. Zet het batterijpakket AAN om te testen of alle interne en externe cabineverlichting in orde is. De verlichting moet worden geactiveerd wanneer de cabinedeur open is en worden gedeactiveerd wanneer de cabinedeur gesloten is.
    Instellen - Stap 85
    Instellen - Stap 86

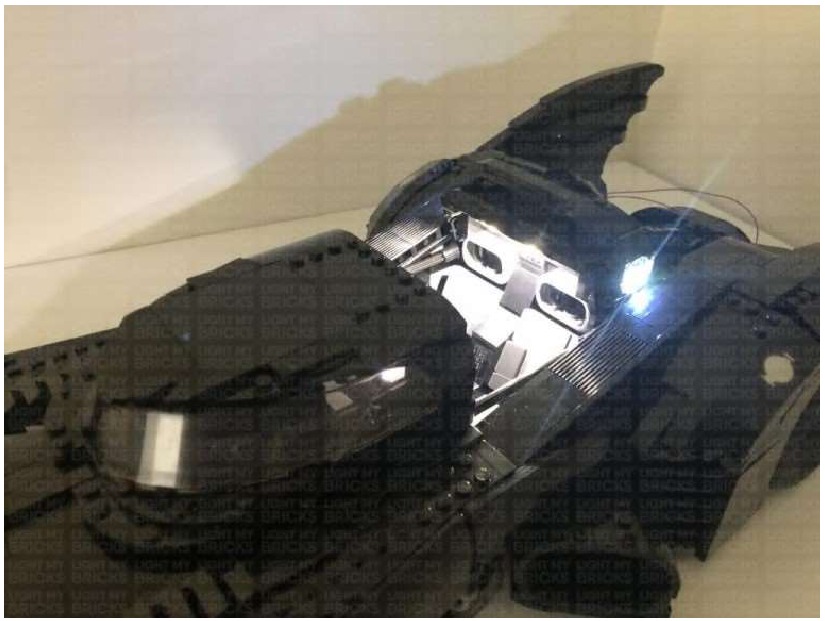

    Opmerking: als u problemen ondervindt met de verlichting die niet werkt en u vermoedt een probleem met een onderdeel, probeer dan een andere poort op de uitbreidingskaart om te controleren waar het probleem ligt (met de verlichting of de uitbreidingskaart of de effectenkaart). Om problemen met uitbreidingskaartpoorten te corrigeren, raadpleegt u het gedeelte over problemen met uitbreidingskaarten in onze online gids voor probleemoplossing.
    Maak de bekabeling van de koele witte bitlampen netjes door ze in een nette bundel te vouwen en te draaien. Steek de gebundelde kabels onder de AA-batterijpakket.

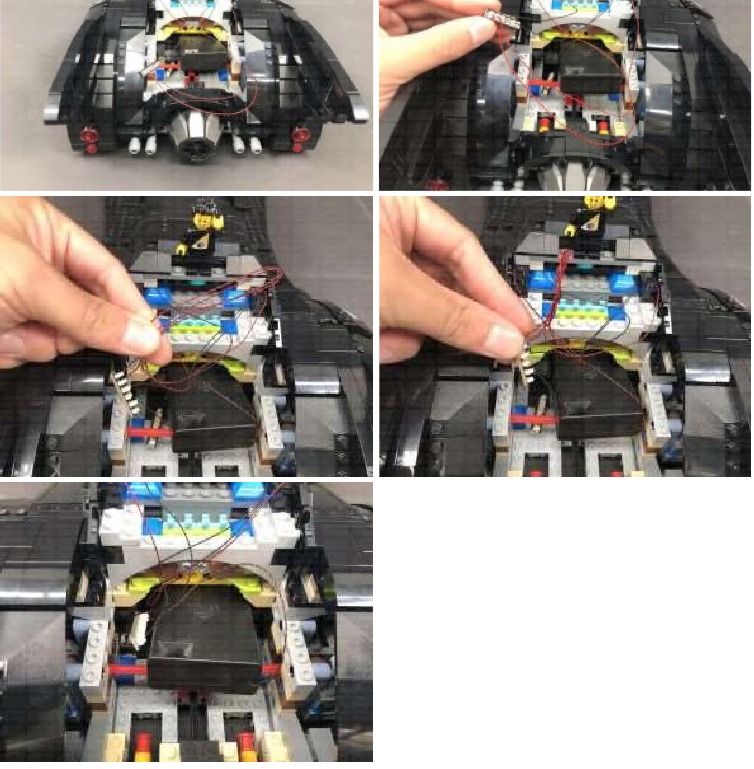

    Instellen - Stap 87
    Instellen - Stap 88

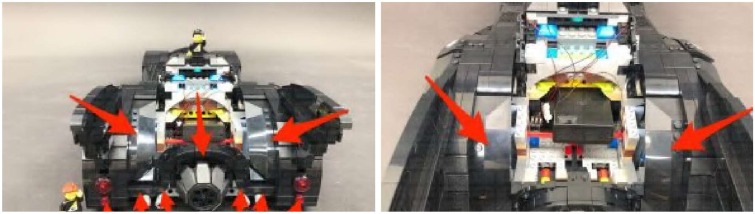

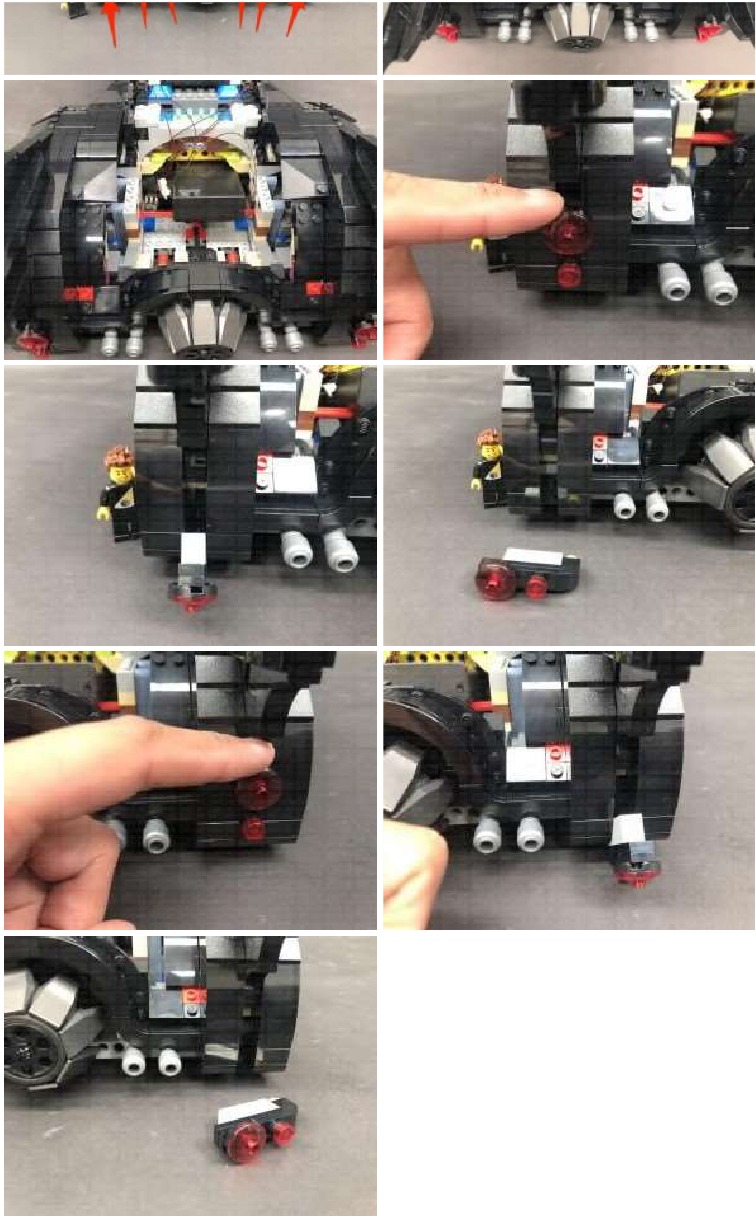

  19. We gaan nu de achterlichten installeren. Koppel eerst alle volgende onderdelen los van de achterkant van het voertuig, zoals hieronder wordt weergegeven.
    Instellen - Stap 89
    Instellen - Stap 90

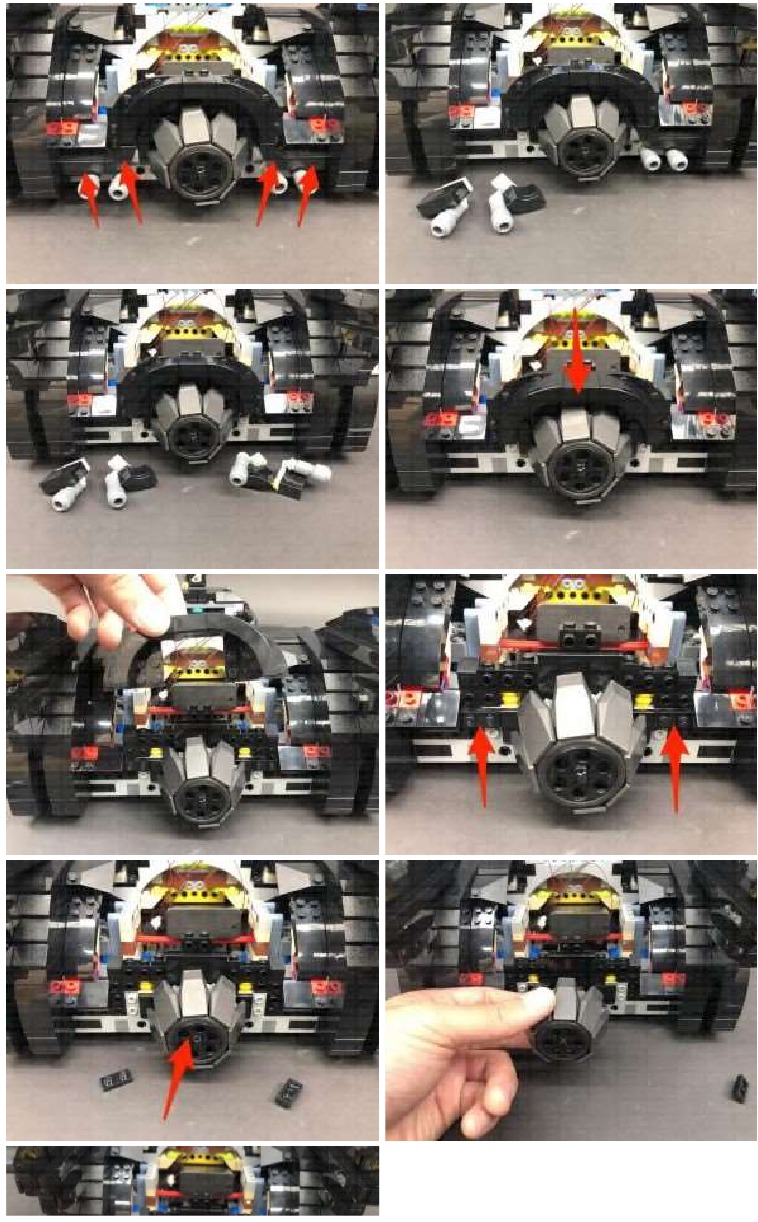

    Instellen - Stap 91
    Instellen - Stap 92

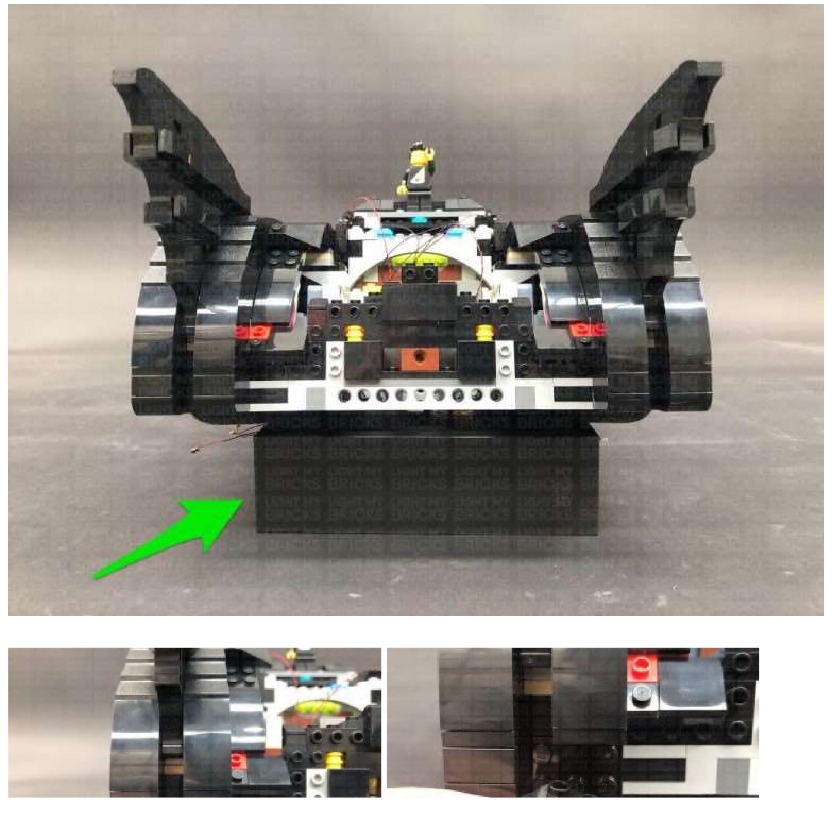

    Plaats een groot object zoals een boek of de verlichtingskitdoos onder de achterkant van de Batmobile, zodat u gemakkelijk toegang hebt tot de onderkant van de achterkant, en koppel vervolgens het volgende gedeelte los van elke kant van het achterlicht.
    Instellen - Stap 93
    Instellen - Stap 94

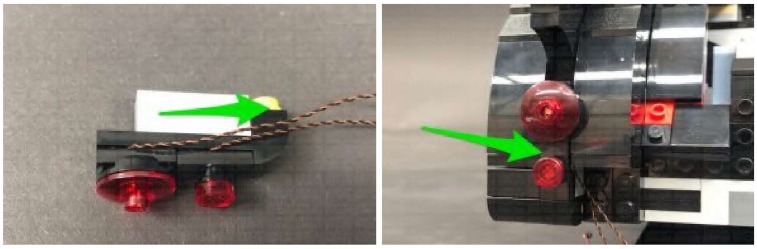

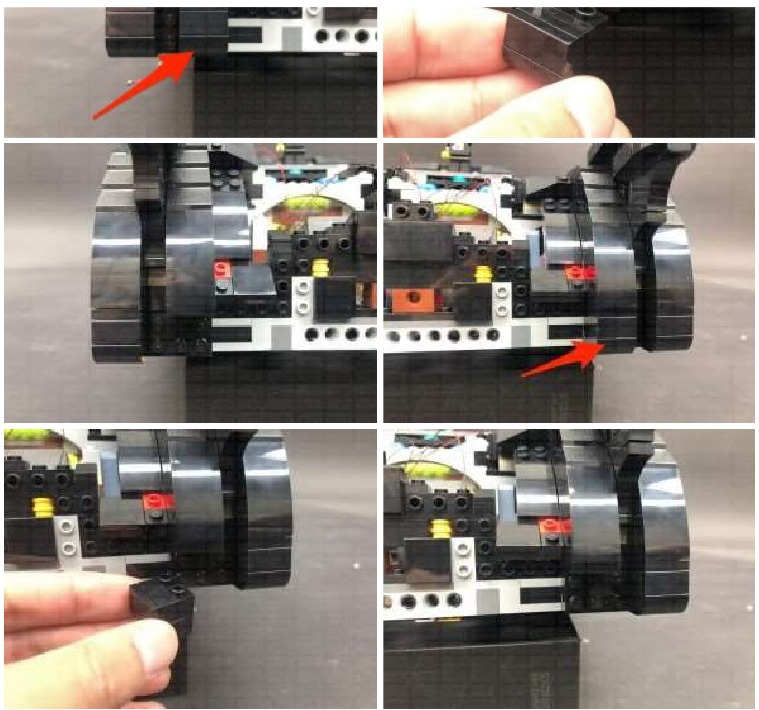

  20. Neem de twee achterlichtgedeelten en demonteer het rechterachterlicht zoals hieronder. Neem een rode 30 cm Bit Light en rijg het connectoruiteinde van de kabel door de bovenkant van de zwarte ronde plaat met een open noppencentrum. Rijg de Bit Light helemaal door en buig deze voorzichtig, zodat de LED plat tegen de bovenkant van de plaat ligt. Zet de Bit Light op zijn plaats vast door de transrode schotel er weer op aan te sluiten.

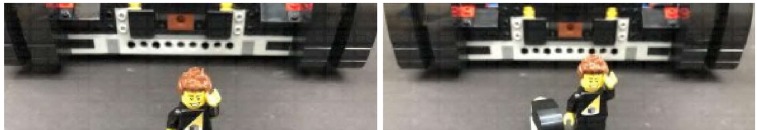

    Instellen - Stap 95
    Instellen - Stap 96
    Sluit de zwarte tegel eronder weer aan en vouw de kabel eronder voordat u deze weer aansluit op het achterlichtgedeelte. Zorg ervoor dat de kabel naar de linkerkant is gericht, zoals hieronder weergegeven:
    Instellen - Stap 97

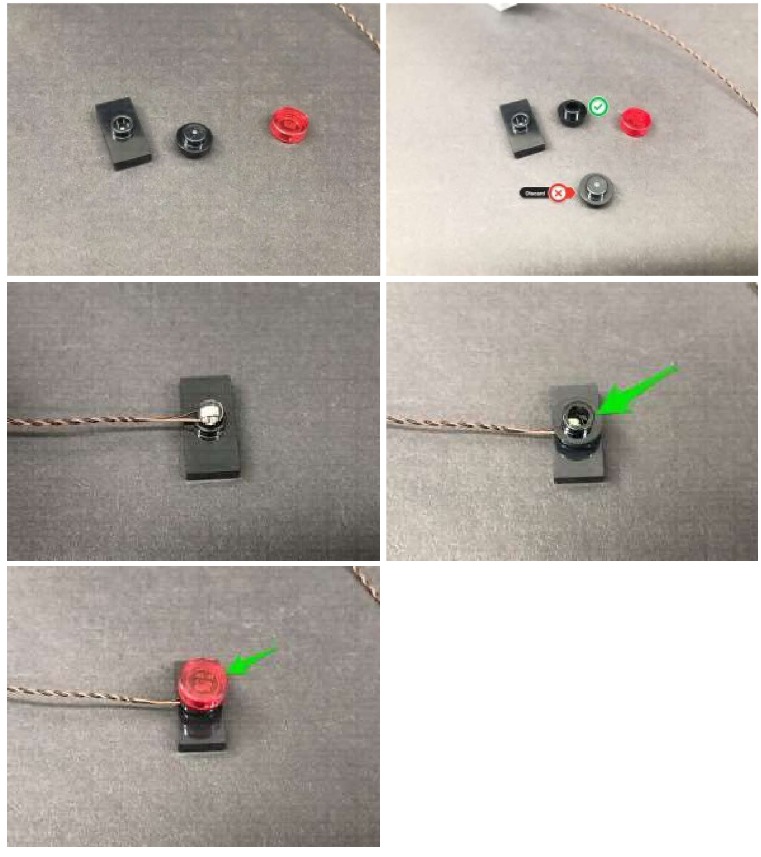

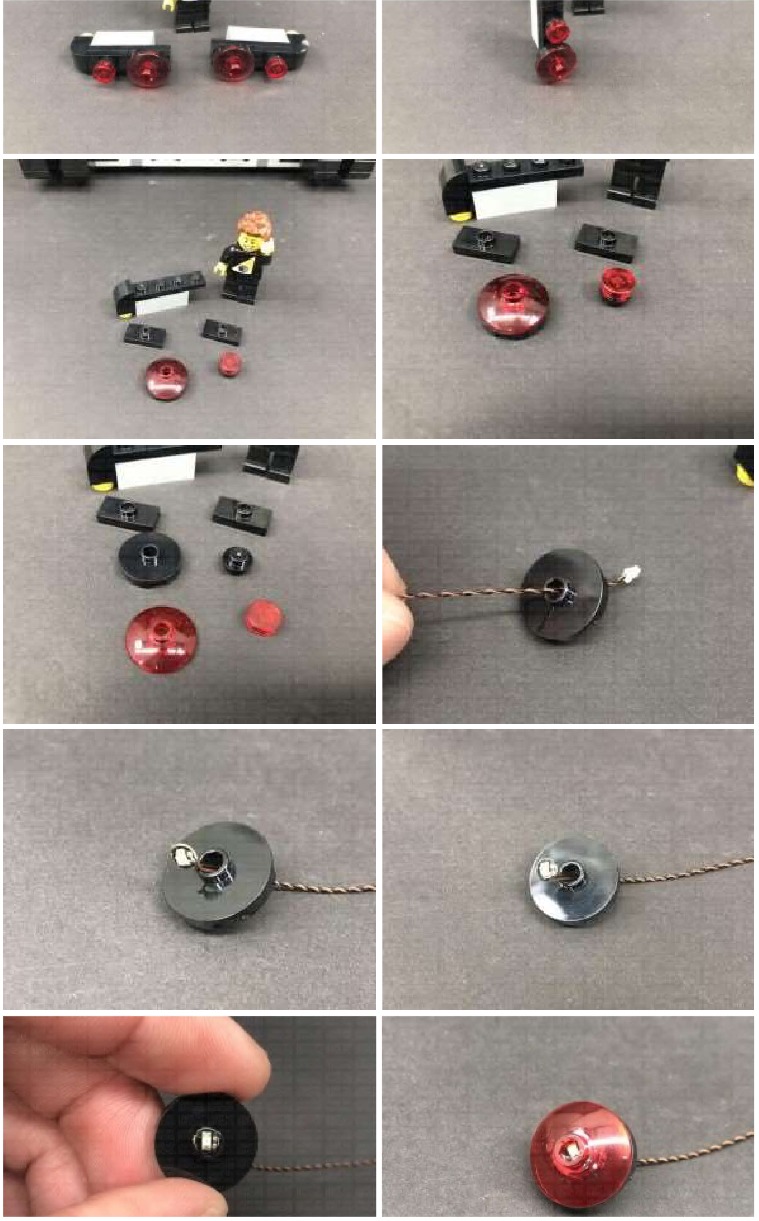

  21. Neem de volgende drie stukken en vervang de zwarte ronde plaat 1x1 door een meegeleverde zwarte ronde plaat 1x1 met open nop. Neem nog een rode 30 cm Bit Light en plaats deze direct over de nop van de zwarte tegel. Zet hem vast door de meegeleverde zwarte ronde plaat met open nop eroverheen te verbinden. Sluit de transrode ronde tegel weer aan.

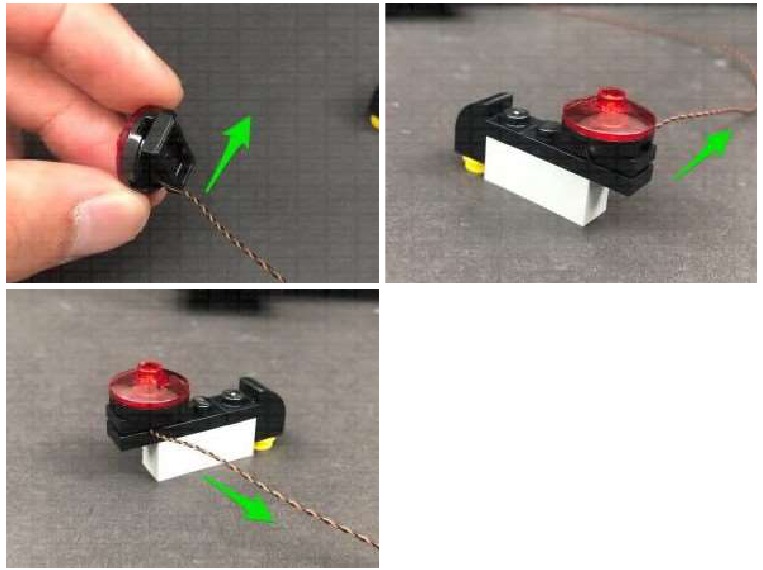

    Instellen - Stap 98
    Vouw de bitlichtkabel onder de zwarte tegel voordat u deze weer aansluit op het achterlichtgedeelte. Zorg ervoor dat de kabel naar de linkerkant is gericht.

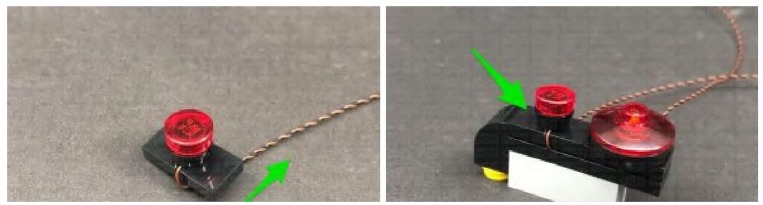

    Instellen - Stap 99
    Instellen - Stap 100

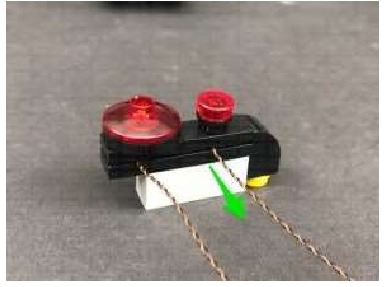

    Vouw beide kabels aan de linkerkant van het achterlicht naar beneden en verbind dit gedeelte vervolgens opnieuw met de achterkant van de Batmobile. Zorg ervoor dat beide kabels in de hoek zijn gevouwen en tussen de noppen liggen voordat u het gedeelte dat we eerder hebben verwijderd er weer overheen plaatst.
    Instellen - Stap 101

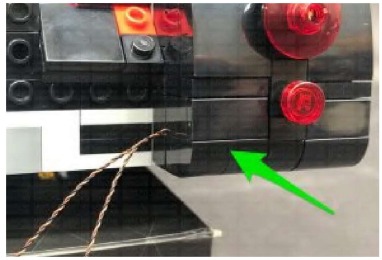

    Instellen - Stap 102

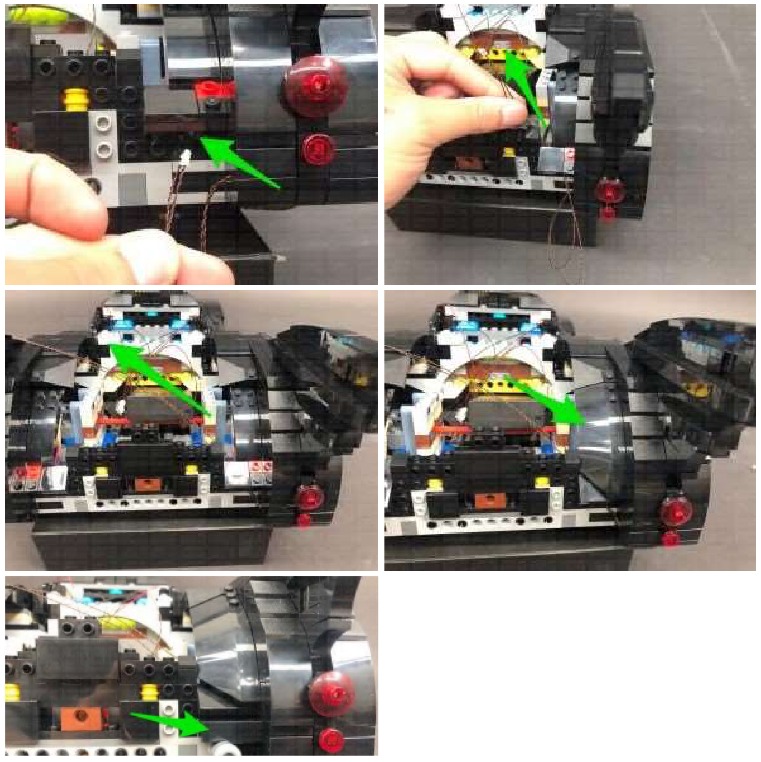

    Rijg beide kabels omhoog door het volgende gedeelte dat naar de binnenkant van de kofferbak leidt en trek ze vervolgens helemaal naar buiten vanaf de binnenkant. Sluit de twee delen die we eerder hebben verwijderd weer aan de rechterkant.
    Instellen - Stap 103
    Instellen - Stap 104

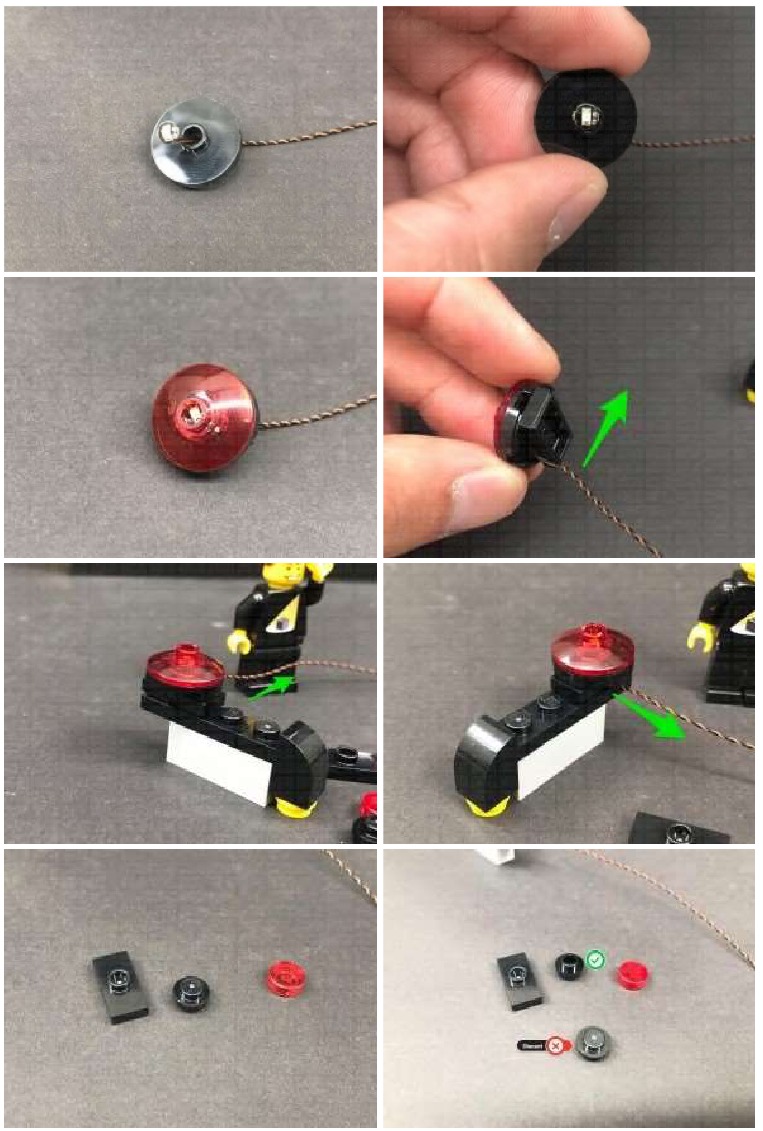

  22. Herhaal stappen 32 en 33 om nog 2x rode 30 cm Bit Lights op het linkerachterlichtgedeelte te installeren, dit keer de kabels naar de rechterkant leggend.

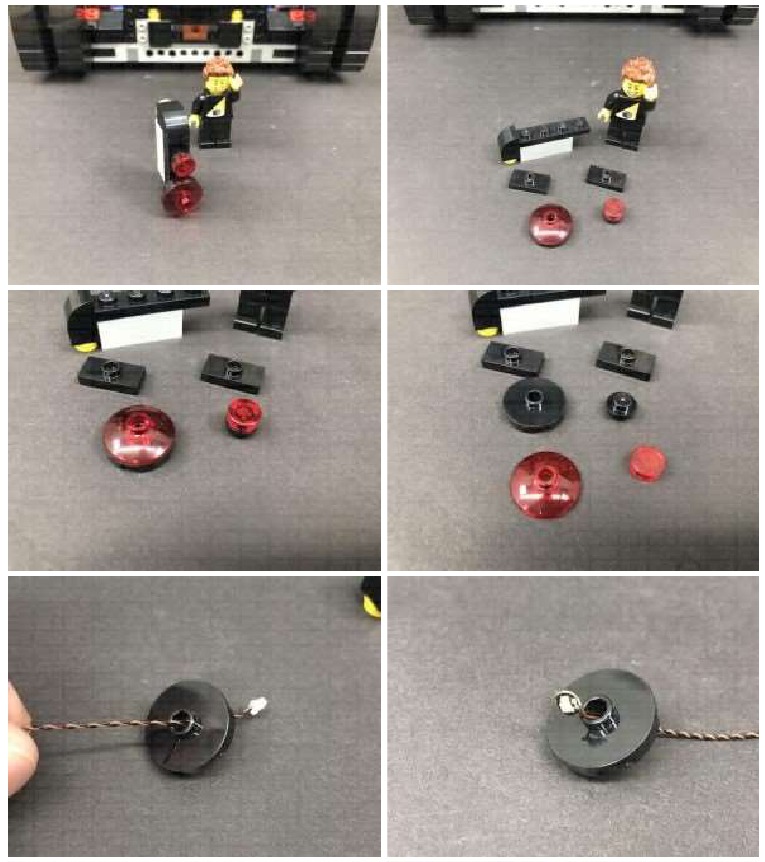

    Instellen - Stap 105
    Instellen - Stap 106

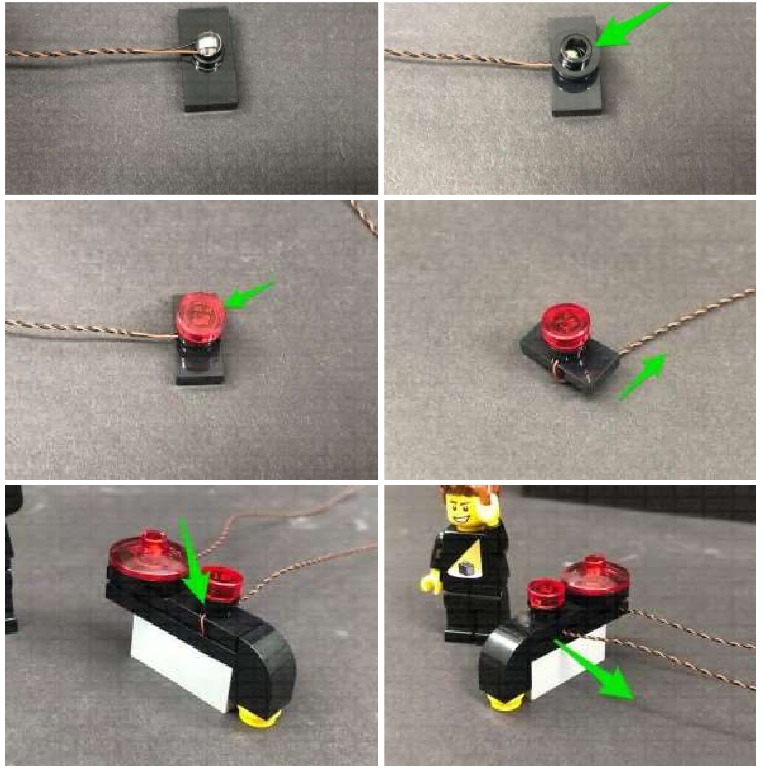

    Instellen - Stap 107
    Vouw de kabels aan de rechterkant van het achterlicht naar beneden en verbind het vervolgens weer met de linkerkant van het voertuig. Zorg ervoor dat u de kabels voorzichtig in de hoek legt voordat u het gedeelte dat we eerder hebben verwijderd er weer overheen plaatst.
    Instellen - Stap 108

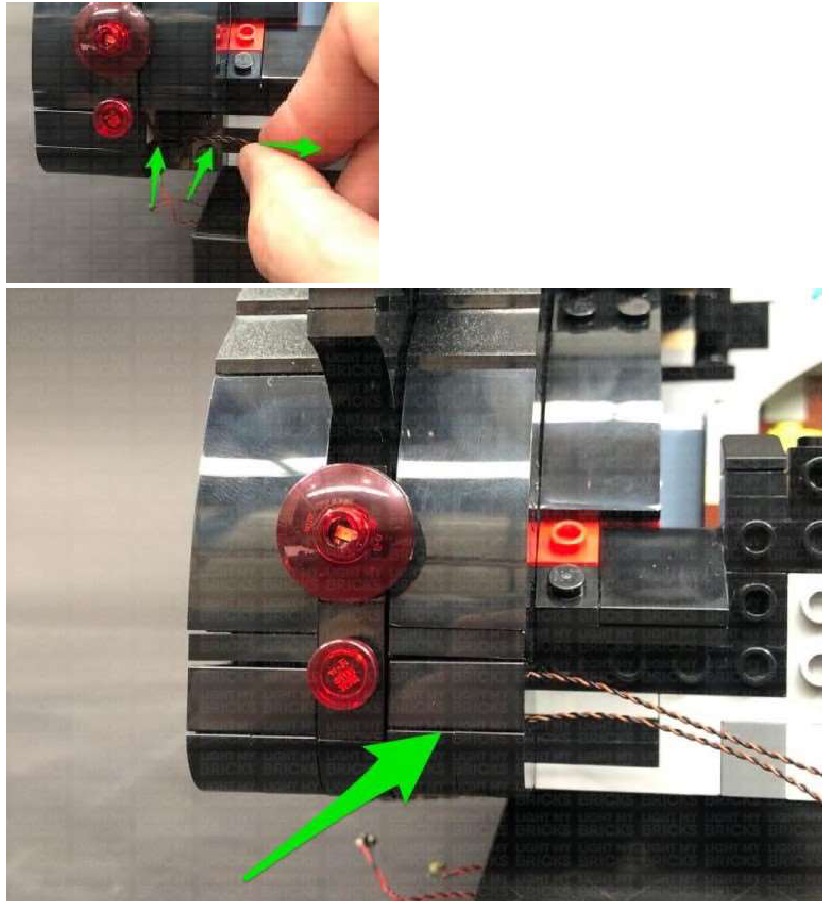

    Instellen - Stap 109
    Rijg de kabels naar de binnenkant van de kofferbak en verbind vervolgens de volgende twee delen met de linkerkant.
    Instellen - Stap 110
    Instellen - Stap 111
    Sluit alle vier de rode Bit Light-kabels aan op de 8-poorts uitbreidingskaart aan de achterkant van het voertuig en zet vervolgens het batterijpakket AAN om te testen of alle achterlichten goed werken.
    Opmerking: als u problemen ondervindt met de verlichting die niet werkt en u vermoedt een probleem met een onderdeel, probeer dan een andere poort op de uitbreidingskaart om te controleren waar het probleem ligt (met de verlichting of de uitbreidingskaart of de effectenkaart). Om problemen met uitbreidingskaartpoorten te corrigeren, raadpleegt u het gedeelte over problemen met uitbreidingskaarten in onze online gids voor probleemoplossing.

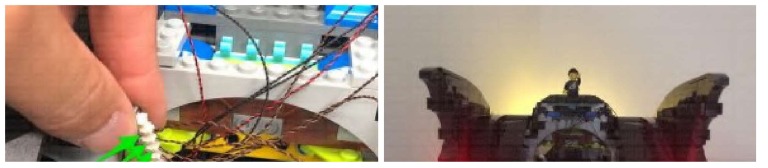

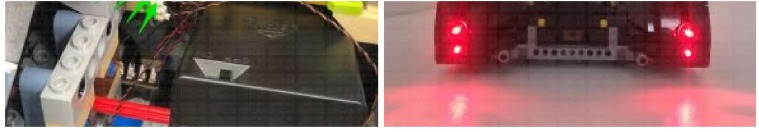

    Instellen - Stap 112
    Instellen - Stap 113
  23. Neem een 5 cm verbindingskabel en sluit deze aan op een reservepoort op de 8-poorts uitbreidingskaart. Sluit het andere uiteinde van de kabel aan op de IN-poort op de Flicker Effects Board (FFX).

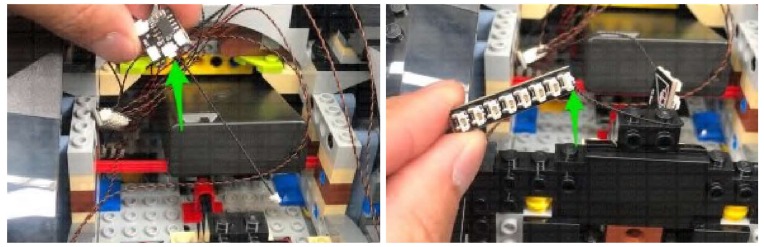

    Instellen - Stap 114

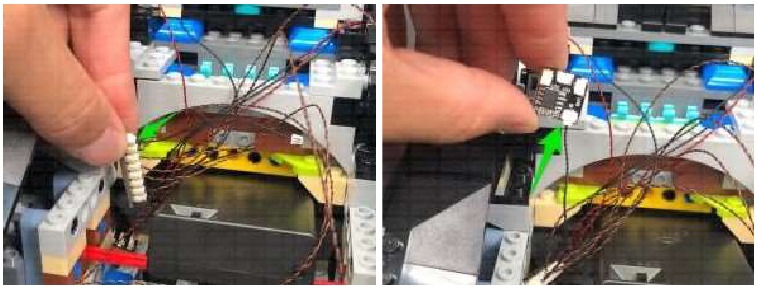

    Neem een nieuwe 5 cm verbindingskabel en sluit deze aan op een van de OUT-poorten op de Flicker Effects Board en sluit vervolgens het andere uiteinde van de kabel aan op de resterende 8-poorts uitbreidingskaart in deze kit.
    Instellen - Stap 115
    Schuif het AA-batterijpakket uit de achterkant van het voertuig en maak de bekabeling netjes door de achterlichtkabels in een nette bundel te vouwen en te draaien. Steek de gebundelde kabels onder de rode technic balk en schuif vervolgens het AA-batterijpakket terug, zodat de nieuwe 8-poorts uitbreidingskaart van deze stap nog steeds toegankelijk is.
    Instellen - Stap 116

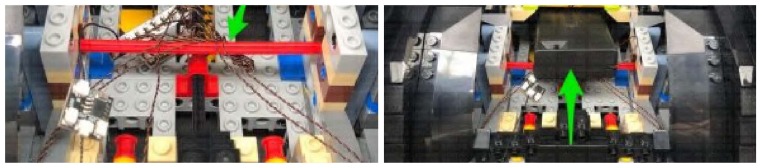

    Instellen - Stap 117

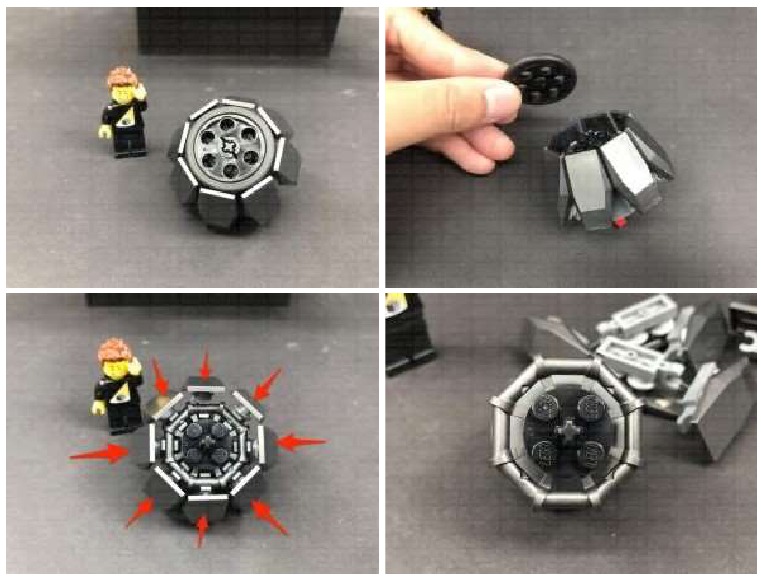

  24. Neem het jetgedeelte en verwijder het bovenste technic wiel en verwijder vervolgens de 8 platen van de buitenkant.
    Instellen - Stap 118

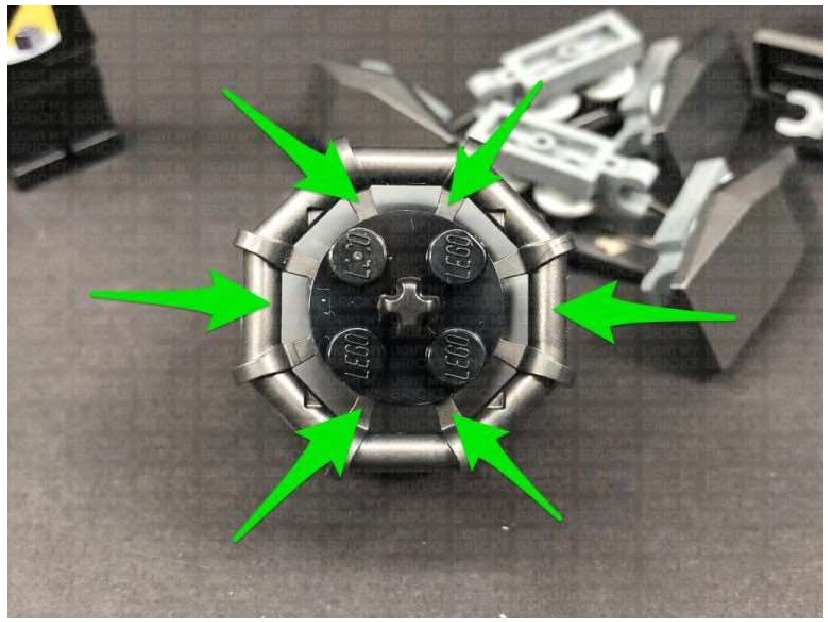

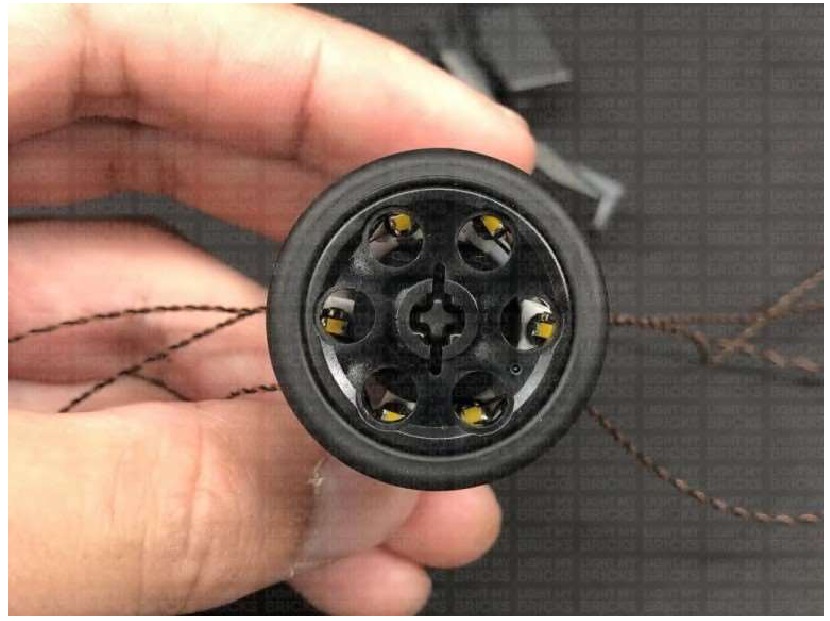

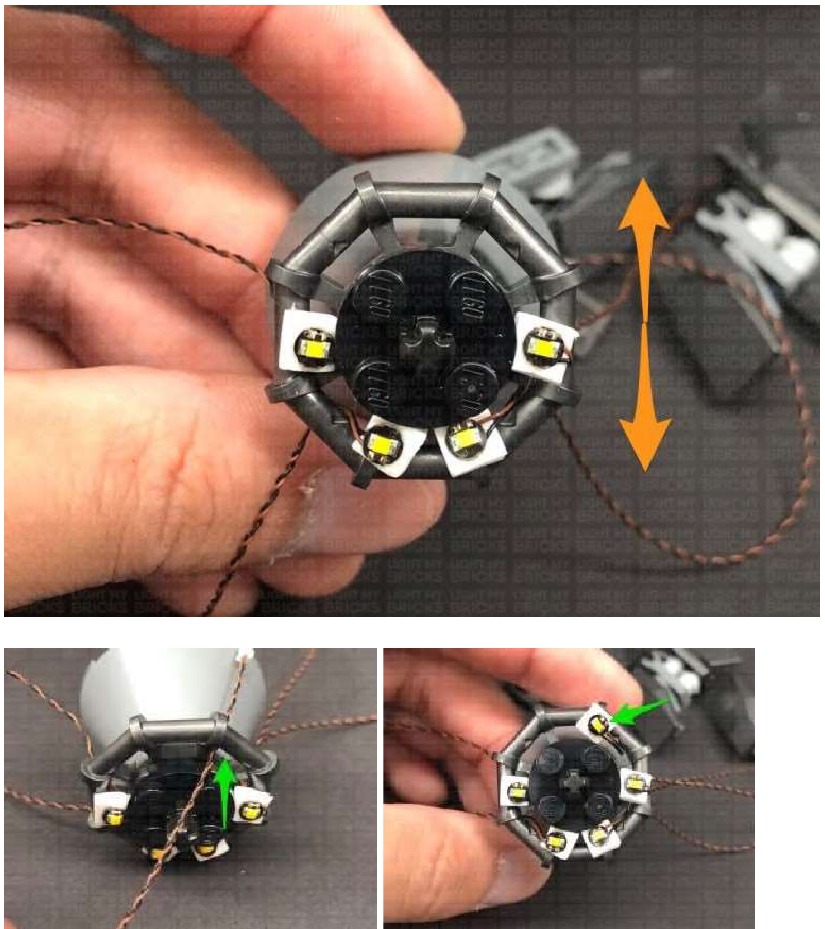

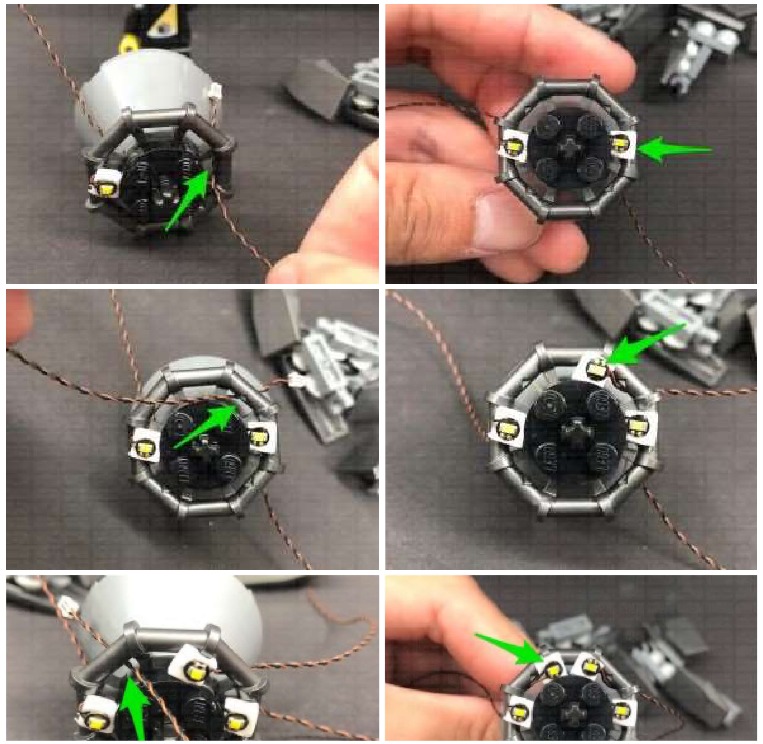

    We zullen Bit Lights op de volgende 6 posities plakken. Let op de onderstaande afbeelding als referentie.
    Instellen - Stap 119

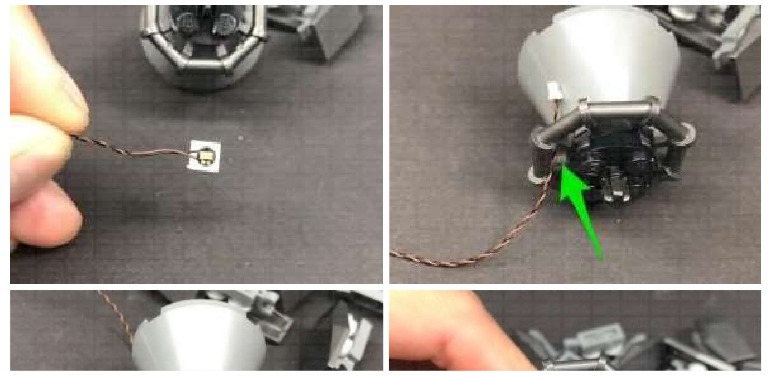

    Neem een witte 15 cm Bit Light en plak deze op een zelfklevend vierkant. Rijg het connectoruiteinde van de kabel door de volgende ruimte en plak vervolgens de Bit Light op de eerste locatie, zoals hieronder wordt weergegeven.
    Instellen - Stap 120

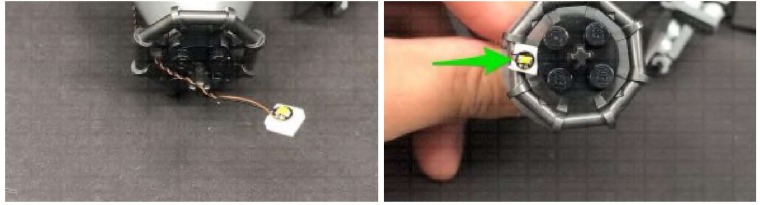

    Instellen - Stap 121
  25. Gebruik dezelfde methode als in de vorige stap en installeer nog 5x witte 15 cm Bit Lights op dit jetgedeelte, en zorg ervoor dat u de Bit Lights op de juiste locaties plakt, zoals hieronder wordt weergegeven:
    Instellen - Stap 122
    Draai dit gedeelte om en ga verder.
    Instellen - Stap 123

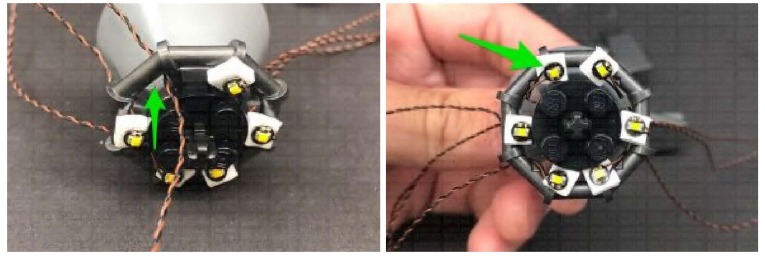

    Instellen - Stap 124
  26. Sluit het technic-wiel weer aan de bovenkant en zorg ervoor dat de wielgaten overeenkomen met de plaats waar de Bit Lights eronder zijn geïnstalleerd.
    Instellen - Stap 125
    Sluit de 8 platen opnieuw aan de buitenkant van het Jet-gedeelte en scheid de kabels vanaf de achterkant in twee groepen. Draai of vlecht de kabels aan elkaar zoals hieronder weergegeven.
    Instellen - Stap 126

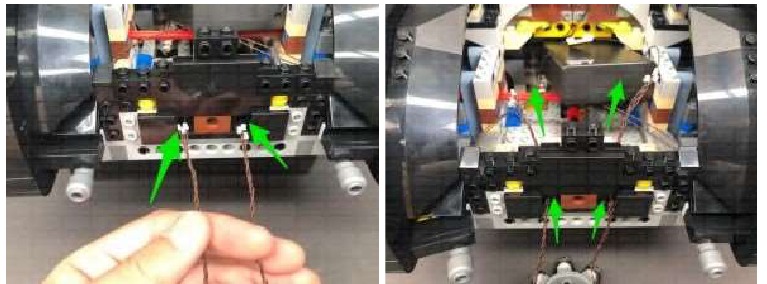

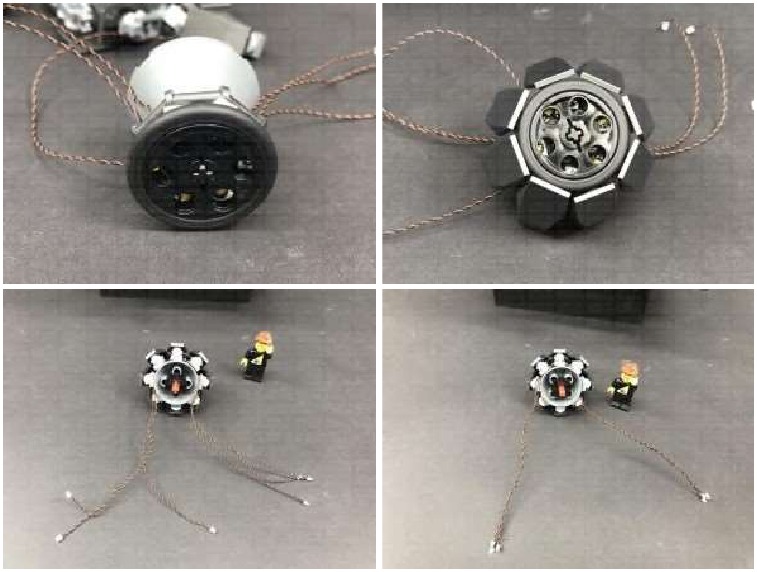

    Rijg de twee groepen kabels helemaal door de volgende twee openingen en sluit vervolgens het Jet-gedeelte weer aan, zodat de twee groepen kabels zich direct aan elke kant bevinden.
    Instellen - Stap 127
    Instellen - Stap 128

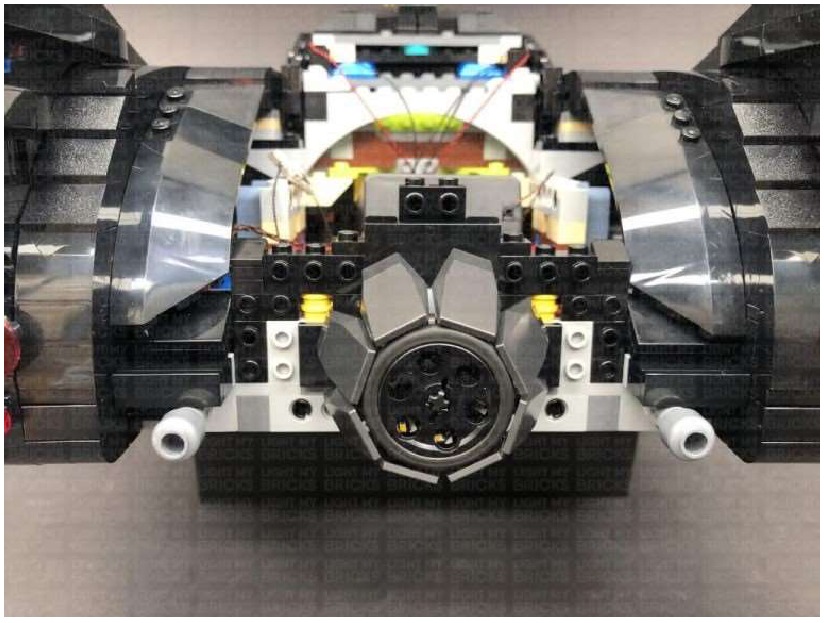

    Instellen - Stap 129
    Sluit alle zes de kabels aan op de 8-poorts Expansion Board en zet vervolgens de AA Battery Pack aan om te testen of de jetlichten werken en goed flikkeren.

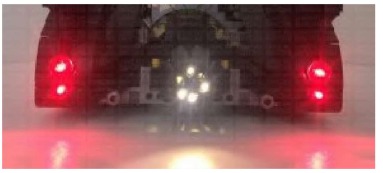

    Test of de machinegeweren nog steeds omhoog en omlaag kunnen worden gehesen door het Jet-gedeelte te draaien. Als u problemen ondervindt, controleer dan of de twee groepen bit light-kabels van de jet netjes zijn gescheiden en precies zijn geïnstalleerd zoals weergegeven in de vorige stappen.
    Instellen - Stap 130

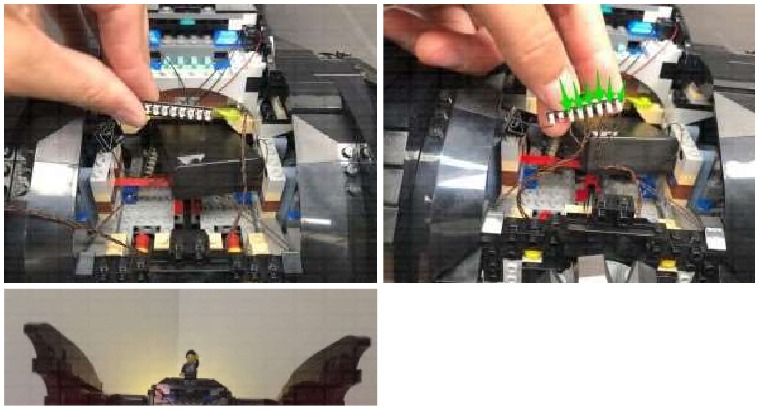

    Instellen - Stap 131

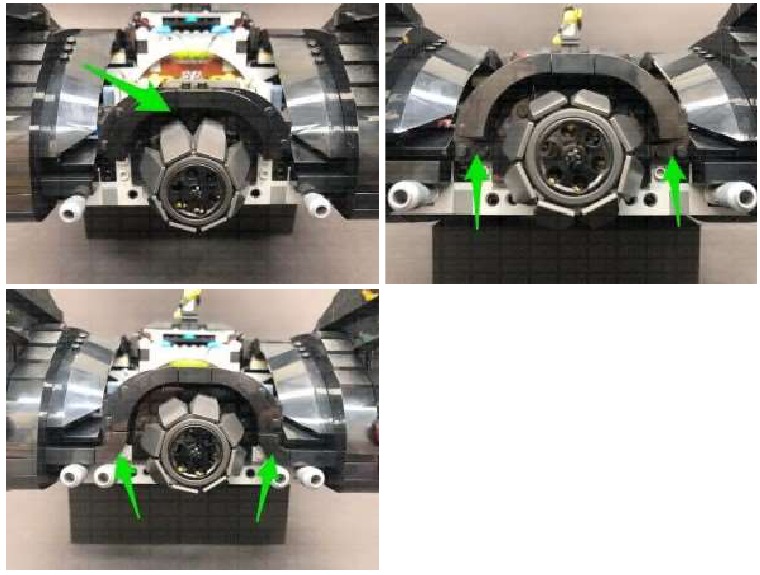

  27. Sluit alle secties rond de achterkant van het voertuig weer aan.
    Instellen - Stap 132

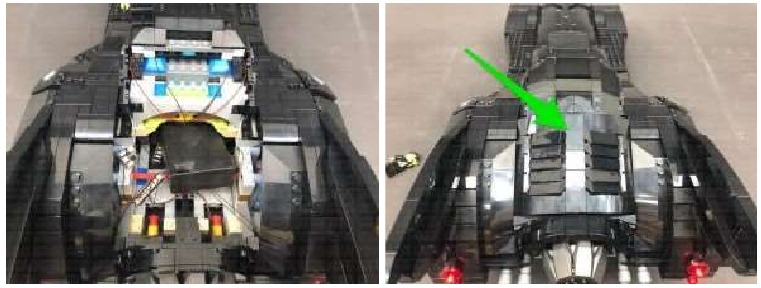

    Om toegang te krijgen tot de batterij, verwijdert u eenvoudigweg de achterkant.
    Instellen - Stap 133

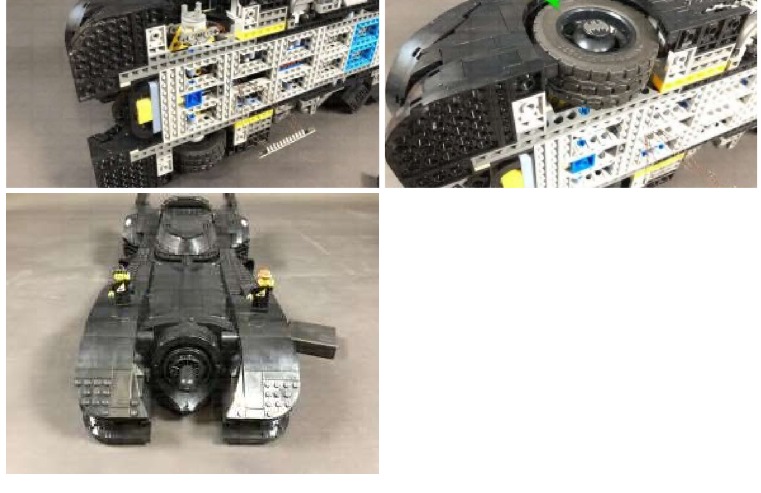

  28. Dit voltooit eindelijk de installatie van de Light My Bricks Star Wars 1989 Batmobile Light Kit. We danken u voor de aankoop van dit product en hopen dat u ervan GENIET!

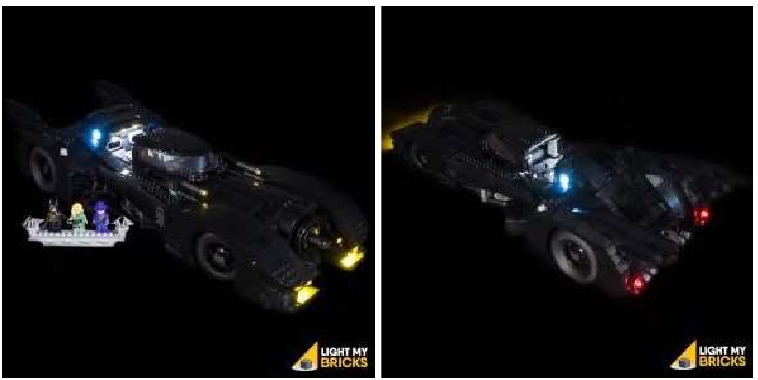

    Installatie - Stap 134

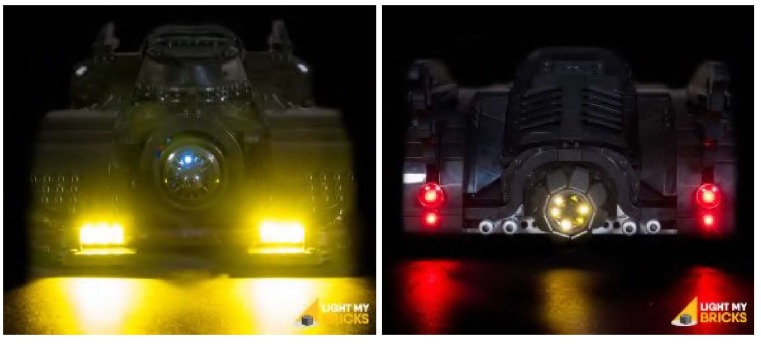

    Installatie - Stap 135
