HomeMatic HmIP-SWDO-2 Handleiding

Inhoud van de verpakking

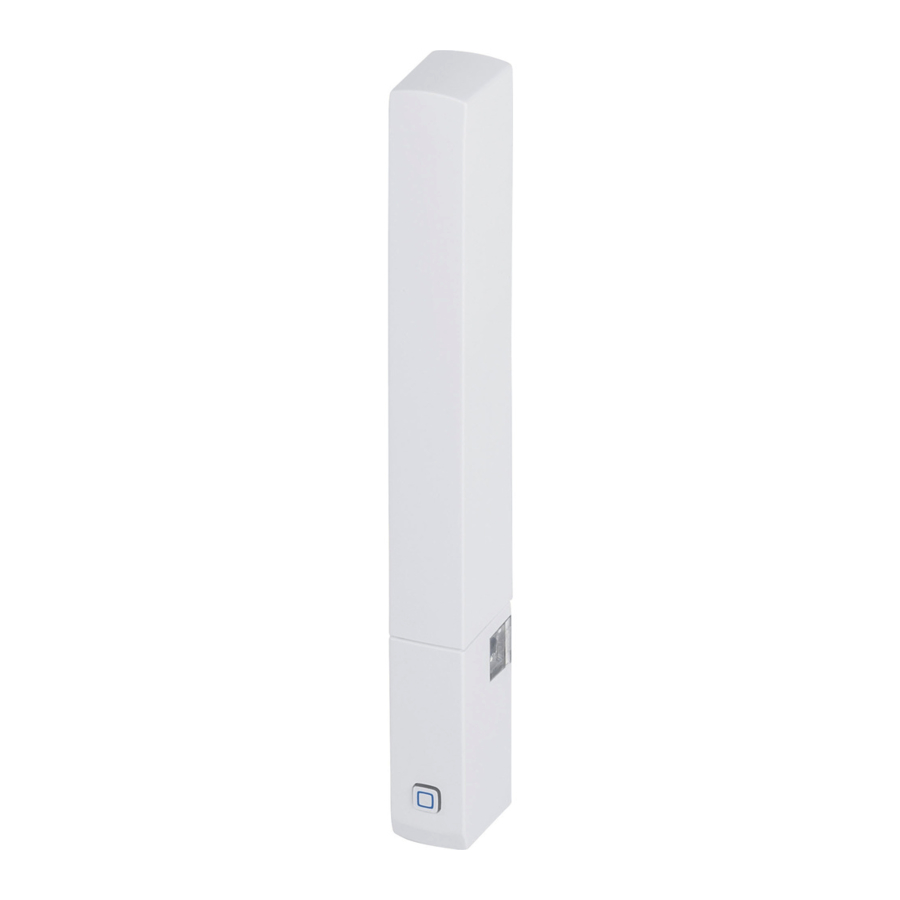

Functie- en apparaatoverzicht

De Homematic IP Raam-/Deurcontact detecteert open en gesloten ramen en deuren door middel van een geïntegreerde infraroodsensor.
Open ramen en deuren worden direct weergegeven in de Homematic IP-app. Zelfs als u niet thuis bent, kunt u uw ramen en deuren in de gaten houden.
Dankzij de twee verschillende kappen past de kleur van het apparaat zich aan de deur- en raamkozijnen aan. Verder kan het raam-/deurcontact eenvoudig worden gemonteerd dankzij de meegeleverde plakstrips of schroeven.
Dankzij het geïntegreerde sabotagecontact wordt u direct via de app geïnformeerd over manipulatie van het raam-/deurcontact.
Sterk extern licht en vervuiling van de sensor kunnen leiden tot functionele storingen.

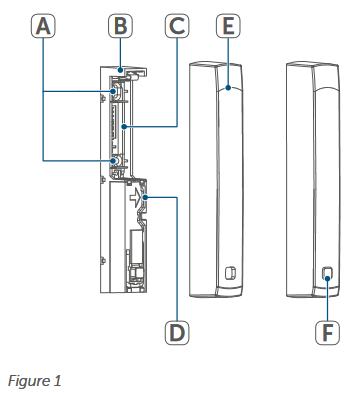

Apparaatoverzicht (zie afbeelding 1):

(A) Boorgaten
(B) Elektronische eenheid
(C) Batterijcompartiment
(F) D Infraroodsensor
(D) E Kap
(E) F Systeemknop (koppelingsknop en LED)

Algemene systeeminformatie

Dit apparaat maakt deel uit van het Homematic IP smart home-systeem en werkt met het Homematic IP-radioprotocol. Alle apparaten van het systeem kunnen comfortabel en individueel worden geconfigureerd met de Homematic IP-smartphone-app. U kunt de Homematic IP-apparaten ook bedienen via de Homematic Central Control Unit CCU3 of in combinatie met verschillende partneroplossingen. De beschikbare functies die door het systeem in combinatie met andere componenten worden geboden, worden beschreven in de Homematic IP-gebruikershandleiding. Alle actuele technische documenten en updates zijn beschikbaar op www.homematic-ip.com.

Opstarten

Koppelen

Lees deze hele sectie voordat u begint met de koppelingsprocedure.
Stel eerst uw Homematic IP-accesspoint in via de Homematic IP-app om de werking van andere Homematic IP-apparaten binnen uw systeem mogelijk te maken. Raadpleeg voor meer informatie de gebruiksaanwijzing van het accesspoint.
Om het raam-/deurcontact in uw systeem te integreren en het in staat te stellen met andere Homematic IP-apparaten te communiceren, moet u het apparaat eerst aan uw Homematic IP-accesspoint toevoegen.
Om het raam-/deurcontact toe te voegen, gaat u als volgt te werk:

• Open de Homematic IP-app op uw smartphone.
• Selecteer het menu-item "Add device" (Apparaat toevoegen).
• Verwijder de isolatiestrip uit het batterijcompartiment (C) van het raam-/deurcontact.
• De koppelingsmodus blijft 3 minuten geactiveerd.

U kunt de koppelingsmodus handmatig nog 3 minuten starten door kort op de systeemknop (F) te drukken (zie afbeelding 2).

• Uw apparaat verschijnt automatisch in de Homematic IP-app.
• Om te bevestigen, voert u de laatste vier cijfers van het apparaatnummer (SGTIN) in uw app in of scant u de QR-code. Zie hiervoor de meegeleverde sticker of de sticker die op het apparaat is bevestigd.
• Wacht tot het koppelen is voltooid.
• Als het koppelen is gelukt, licht de LED (F) groen op. Het apparaat is nu klaar voor gebruik.
• Als de LED rood oplicht, probeer het dan opnieuw.
• Selecteer de gewenste oplossing voor uw apparaat.
• Geef het apparaat in de app een naam en wijs het toe aan een kamer.

Montage

Lees deze hele sectie voordat u begint met het monteren van het apparaat. Plaats de kap nog niet!

Een geschikte montageplaats selecteren

• Selecteer een raam of deur voor montage van het raam-/deurcontact.
• Bevestig het raam-/deurcontact aan de zijde van het raam of de deur waar de hendel zich bevindt, in het bovenste derde deel van het raam-/deurkozijn (zie afbeelding 4 en zie „Plakstrip- of schroefmontage").

• De infraroodsensor (D) moet in de richting van het raam-/deurkozijn wijzen (zie afbeelding 4).

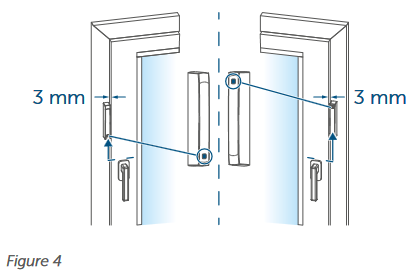

De ideale afstand tussen de behuizingsrand van het raam-/deurcontact en het raam-/deurkozijn moet 3 mm zijn (zie afbeelding 4).

• Als de raam-/deurkruk zich aan de rechterkant bevindt, moet u het raam-/deurcontact omdraaien zodat de infraroodsensor ook aan deze kant in de richting van het raam-/deurkozijn wijst (zie afbeelding 4).

Als het raam-/deurkozijn te klein is, kan het apparaat niet worden gemonteerd.
Voor slecht reflecterende oppervlakken (bijv. donkere raam-/deurkozijnen) moet de meegeleverde reflecterende sticker op de binnenrand van het raam-/deurkozijn aan de overkant van de infraroodsensor (D) of het raam-/deurcontact worden bevestigd.

Plakstrip- of schroefmontage

U kunt het raam-/deurcontact monteren met

• de dubbelzijdige plakstrip of
• verzonken schroeven

op het raam-/deurkozijn.

Plakstripmontage
Om het raam-/deurcontact te monteren met de meegeleverde plakstrip, gaat u als volgt te werk:

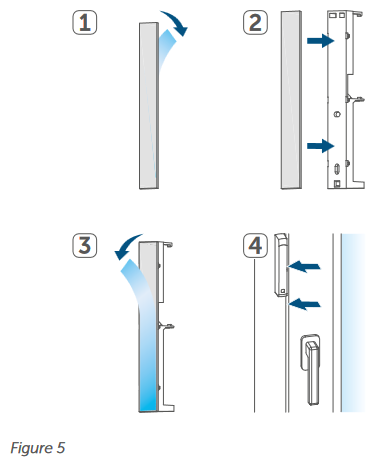

• Bevestig de dubbelzijdige plakstrip aan de achterkant van de elektronische eenheid (B) en druk de elektronische eenheid op de gewenste positie van het raam-/deurkozijn (zie afbeelding 5).


Zorg ervoor dat het montageoppervlak glad, stevig, ongestoord, vrij van stof, vet en oplosmiddelen en niet te koud is om een lange hechting te garanderen.

Schroefmontage
Het gebruik van schroeven beschadigt het raam en/of de deur. Voor mensen die in een huurwoning wonen, kan dit ertoe leiden dat een verhuurder een schadevergoeding claimt of de waarborgsom van een huurder inhoudt.
Om het raam-/deurcontact te monteren met de meegeleverde schroeven, gaat u als volgt te werk:

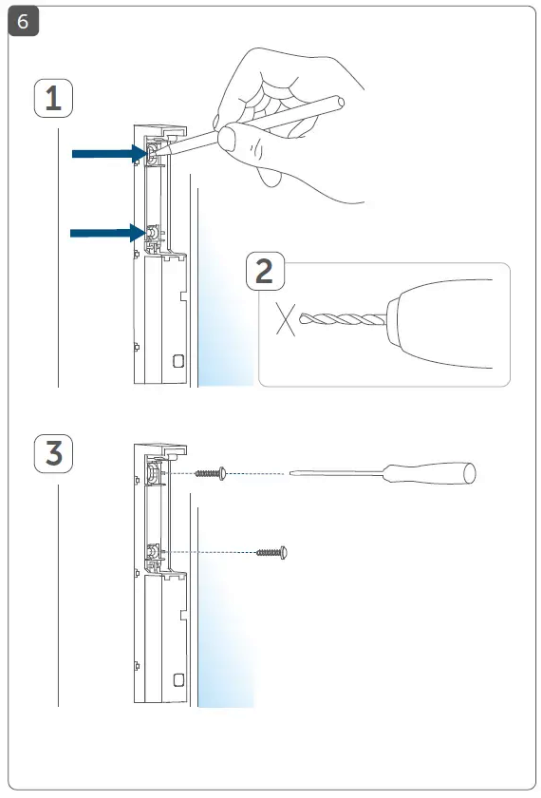

• Markeer de boorgaten (A) op het raam-/deurkozijn (zie afbeelding 6).

• Als u met harde oppervlakken werkt, moet u de gemarkeerde gaten voorboren met een boor van 1,5 mm (niet nodig voor zachte oppervlakken).
• Plaats de elektronische eenheid (B) op de gewenste montageplaats en draai beide verzonken schroeven in de boorgaten (A) (zie afbeelding 6).

Batterij vervangen

Als een lege batterij via de app of het apparaat wordt weergegeven („Foutcodes en knipperreeksen"), vervang dan de gebruikte batterij door een nieuwe LR03/micro/AAA-batterij. U moet de juiste batterijpolariteit in acht nemen.
Om de batterij van het raam-/deurcontact te vervangen, gaat u als volgt te werk:

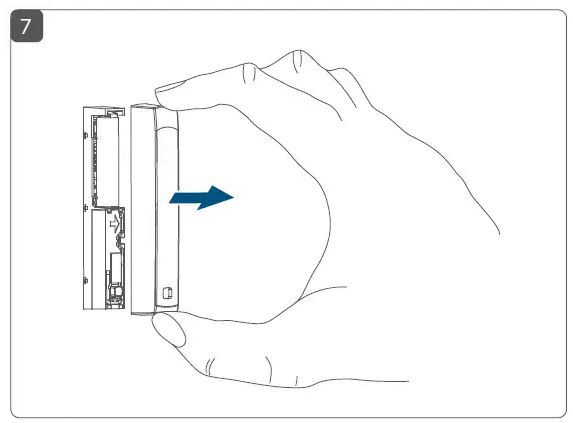

• Trek de kap (E) van de elektronische eenheid (B). Knijp hiervoor de kap voorzichtig van boven en van onderen met uw wijsvinger en duim en trek hem naar voren (zie afbeelding 7). U vindt het batterijcompartiment eronder (C).

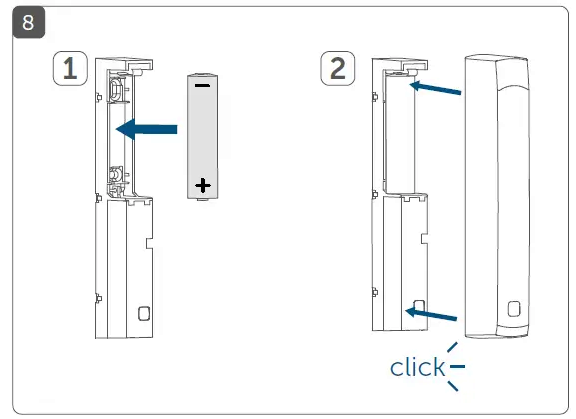

• Plaats een nieuwe 1.5 V LR03/micro/AAA-batterij in het batterijcompartiment (C) en zorg ervoor dat u ze op de juiste manier plaatst (zie afbeelding 8).

• Let op de knippersignalen van de apparaat-LED (F) tijdens het plaatsen van de batterijen (zie „Foutcodes en knipperreeksen").
• Plaats de kap (E) terug op de elektronische eenheid (B) (zie afbeelding 8).

Zodra de batterij is geplaatst, voert het raam-/deurcontact een zelftest uit (ca. 2 seconden). Daarna wordt de initialisatie uitgevoerd. De LED-testweergave geeft aan dat de initialisatie is voltooid door oranje en groen op te lichten.
Laad nooit standaardbatterijen op. Gooi de batterijen niet in vuur. Stel batterijen niet bloot aan overmatige hitte. Sluit batterijen niet kort. Dit houdt een risico op explosie in.

Probleemoplossing

Zwakke batterij

Mits de spanningswaarde dit toelaat, blijft het raam-/deurcontact klaar voor gebruik, zelfs als de batterijspanning laag is. Afhankelijk van de specifieke belasting kan het mogelijk zijn om herhaaldelijk opnieuw transmissies te verzenden, zodra de batterijen een korte herstelperiode hebben gehad.
Als de spanning te ver daalt tijdens de transmissie, wordt dit weergegeven op het apparaat of via de Homematic IP app (zie „Foutcodes en knipperreeksen"). Vervang in dit geval de lege batterij door een nieuwe (zie „Batterij vervangen").

Opdracht niet bevestigd

Als ten minste één ontvanger een opdracht niet bevestigt, licht de apparaat-led (F) rood op aan het einde van het mislukte transmissieproces. De mislukte transmissie kan worden veroorzaakt door radiostoring (zie „Algemene informatie over radiobewerking"). Dit kan worden veroorzaakt door het volgende:

• Ontvanger kan niet worden bereikt.
• Ontvanger kan de opdracht niet uitvoeren (belastingsfout, mechanische blokkade, enz.).
• Ontvanger is defect.

Duty cycle

De duty cycle is een wettelijk gereguleerde limiet van de transmissietijd van apparaten in het 868 MHz-bereik. Het doel van deze verordening is om de werking van alle apparaten die in het 868 MHz-bereik werken te beschermen.
In het 868 MHz-frequentiebereik dat we gebruiken, is de maximale transmissietijd van elk apparaat 1% van een uur (d.w.z. 36 seconden in een uur). Apparaten moeten de transmissie stoppen wanneer ze de 1%-limiet bereiken totdat deze tijdslimiet afloopt. Homematic IP-apparaten zijn ontworpen en geproduceerd met 100% conformiteit aan deze verordening.
Tijdens normaal gebruik wordt de duty cycle meestal niet bereikt. Herhaalde en radio-intensieve koppelingsprocessen betekenen echter dat deze in geïsoleerde gevallen kan worden bereikt tijdens het opstarten of de eerste installatie van een systeem. Als de duty cycle wordt overschreden, wordt dit aangegeven door één rode verlichting van de apparaat-led (F) en kan dit zich uiten in het feit dat het apparaat tijdelijk onjuist werkt. Het apparaat begint na een korte periode (max. 1 uur) weer correct te werken.

Foutcodes en knipperreeksen

Fabrieksinstellingen herstellen

De fabrieksinstellingen van het apparaat kunnen worden hersteld. Als u dit doet, verliest u al uw instellingen.
Om de fabrieksinstellingen van het raam-/deurcontact te herstellen, gaat u als volgt te werk:

• Trek de dop (E) van de elektronische eenheid (B) (zie afbeelding 7).
• Verwijder de (oude) batterij.

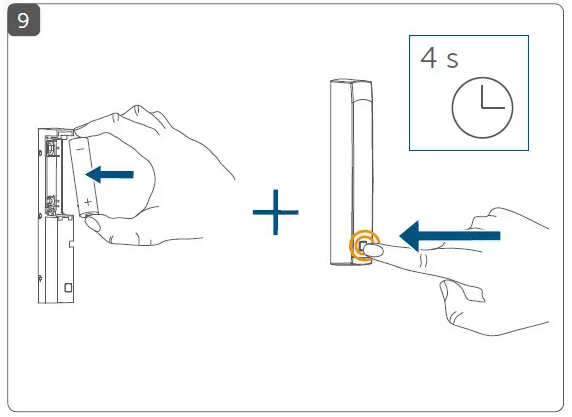

• Plaats de batterij en zorg ervoor dat de polariteit correct is en houd tegelijkertijd de systeemknop (F) 4 seconden ingedrukt, totdat de led (F) snel oranje begint te knipperen (zie afbeelding 9).

• Laat de systeemknop weer los.

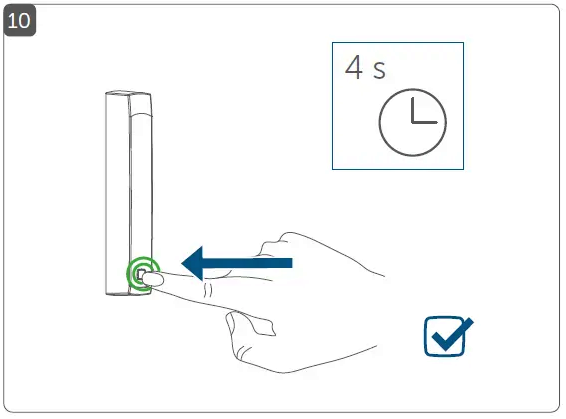

• Houd de systeemknop nogmaals 4 seconden ingedrukt, totdat de status-led groen oplicht (zie afbeelding 10).

• Laat de systeemknop los om de procedure te voltooien.

Het apparaat zal opnieuw opstarten.

Onderhoud en reiniging

Het apparaat vereist geen ander onderhoud dan het vervangen van de batterij wanneer dat nodig is. Schakel de hulp in van een expert om reparaties uit te voeren.
Reinig het apparaat met een zachte, pluisvrije doek die schoon en droog is. Gebruik geen reinigingsmiddelen die oplosmiddelen bevatten, omdat deze de plastic behuizing en het label kunnen aantasten.

Algemene informatie over radiobewerking

Radiotransmissie wordt uitgevoerd op een niet-exclusief transmissiepad, wat betekent dat er een mogelijkheid is dat er storingen optreden.
Storingen kunnen ook worden veroorzaakt door schakelhandelingen, elektromotoren of defecte elektrische apparaten.
Het transmissiebereik binnen gebouwen kan sterk verschillen van dat in de open lucht. Naast het zendvermogen en de ontvangsteigenschappen van de ontvanger spelen omgevingsfactoren zoals vochtigheid in de buurt een belangrijke rol, evenals structurele/afschermingscondities ter plaatse.
Hierbij verklaart eQ-3 AG, Maiburger Str. 29, 26789 Leer/Duitsland dat het type radioapparatuur Homematic IP HmIP-SWDO-2 in overeenstemming is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.homematic-ip.com

Technische specificaties

Onder voorbehoud van technische wijzigingen.

Gevareninformatie

Gebruikte symbolen:
Let op!
Dit duidt op een gevaar.
Opmerking.
Dit gedeelte bevat belangrijke aanvullende informatie!
Dit apparaat werkt met behulp van niet-zichtbaar infrarood licht. Houd een minimale afstand van 20 cm tussen het apparaat en uw ogen!
Open het apparaat niet. Het bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. Laat het apparaat in geval van een fout controleren door een deskundige.
Om veiligheids- en licentieredenen (CE) is ongeoorloofde wijziging en/of aanpassing van het apparaat niet toegestaan.
Het apparaat mag alleen worden gebruikt in een droge en stofvrije omgeving en moet worden beschermd tegen de effecten van vocht, trillingen, zon- of andere methoden van warmtestraling, kou en mechanische belasting.
Het apparaat is geen speelgoed; laat kinderen er niet mee spelen. Laat geen verpakkingsmateriaal rondslingeren. Plastic folies/zakken, stukken polystyreen, enz. kunnen gevaarlijk zijn in de handen van een kind.
Wij aanvaarden geen aansprakelijkheid voor schade aan eigendommen of persoonlijk letsel veroorzaakt door onjuist gebruik of het niet in acht nemen van de gevareninformatie. In dergelijke gevallen vervalt elke aanspraak op garantie! Voor gevolgschade aanvaarden wij geen aansprakelijkheid!
Het apparaat mag alleen worden gebruikt in woongebouwen.
Het gebruik van het apparaat voor enig ander doel dan beschreven in deze gebruiksaanwijzing valt niet binnen het beoogde gebruik en maakt elke garantie of aansprakelijkheid ongeldig.
