Strand ES5000 Handleiding
Overzicht
Gebruik de volgende instructies voor het ES5000 digitale toegangsapparaat voor buiten in combinatie met de juiste montage-instructies voor het uitgangsapparaat.

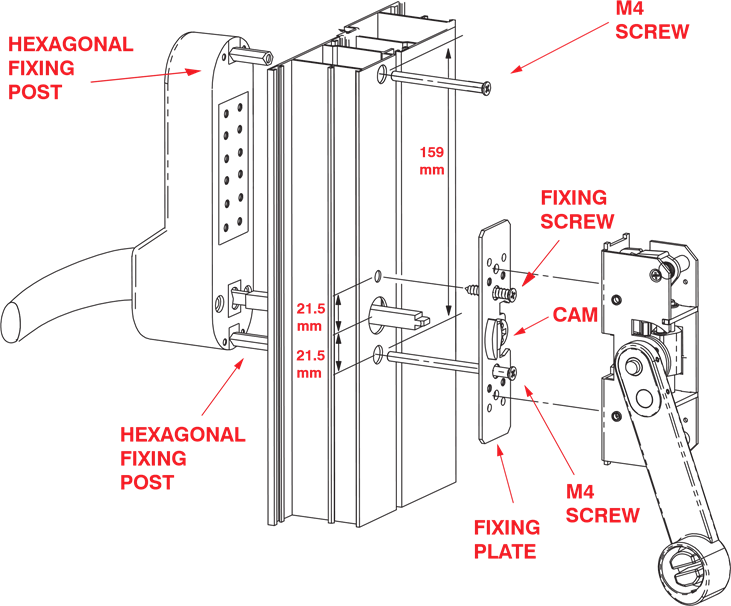

Nadat u de juiste positie van het uitgangsmechanisme op het deurblad hebt vastgesteld, verwijdert u het mechanisme voor de montage van het digitale toegangsapparaat voor buiten.
Nadat u de juiste kant hebt bepaald, plaatst u de 8 mm spindel in de handgreepvolger en nok, zoals afgebeeld. Het apparaat wordt geleverd met LH- en RH-spindels - zorg ervoor dat de spindel op de juiste maat wordt afgesneden en dat het afgesneden uiteinde in de handgreepvolger komt.
Bevestig het digitale toegangsapparaat voor buiten aan de bevestigingsplaat met behulp van een van de meegeleverde M4-schroeven in de onderste bevestigingspost. Zorg ervoor dat de nok vrij kan draaien.
De bevestigingsplaat wordt vervolgens vastgezet met een geschikte schroef voor het materiaal en vervolgens wordt een andere M4-schroef aan de bovenste bevestigingspost door het gedeelte bevestigd.
Het mechanisme kan nu op de bevestigingsplaat worden geplaatst, zoals weergegeven met de juiste schroeven.
Procedure voor het wijzigen van de code
Om de code op dit slot te wijzigen, moet u de onderstaande instructies zeer zorgvuldig volgen, omdat eventuele fouten het slot kunnen beschadigen of defecten kunnen veroorzaken.
- Ten eerste moet u controleren of de originele code werkt
- Draai het toetsenbord om en verwijder de rode schroeven
- U kunt nu het afdekpaneel optillen (wees voorzichtig, want er zitten 12 veren aan dit paneel vast). Houd er rekening mee dat de rode tuimelaars draaien naar de code die op de meegeleverde kaart is afgedrukt. Houd er ook rekening mee dat de nummer C tuimelaar ongekleurd is en NIET mag worden verwijderd.

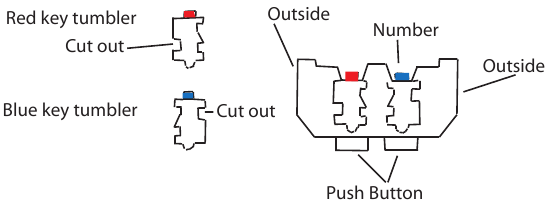

- Om uw code te wijzigen, moet u het toetsenbord met de voorkant naar beneden houden en vervolgens de C-tuimelaar ingedrukt houden (als dit niet wordt gedaan, kunt u enkele interne componenten beschadigen). Met het meegeleverde pincet kunt u nu de tuimelaars verplaatsen naar de gewenste code (rode tuimelaars zijn gecodeerd - blauwe tuimelaars zijn niet gecodeerd). Zorg ervoor dat de uitsparing op elke tuimelaar naar de buitenkant van het slotlichaam is gericht en zorg er ook voor dat de gekleurde markering naar boven is gericht. Als een van de tuimelaars ondersteboven of verkeerd om zit, werkt het slot niet en zal het de interne componenten breken als het geforceerd wordt. Houd er rekening mee dat de code altijd moet beginnen met C.
![Procedure voor het wijzigen van de code]( "Strand - ES5000 - Procedure voor het wijzigen van de code")
- Plaats nu het afdekpaneel terug en draai de 4 rode schroeven met de hand vast
- De code is nu gewijzigd, controleer of deze correct werkt en noteer de code voor toekomstig gebruik. Zodra u tevreden bent dat het slot normaal werkt, bent u klaar om het slot te monteren/terug te plaatsen.
Opmerkingen over de code
U hebt 4 reserve tuimelaars (2 rode en 2 blauwe) meegekregen om uw code in te korten of te verlengen.
N.B.
Uw code kan in elke volgorde of volgorde worden ingevoerd, bijvoorbeeld 1234 of 4321, er zijn meer dan 1000 verschillende codes.
Als de vrije functie niet vereist is, kan deze eenvoudig worden verwijderd door de 4 rode schroeven aan de achterkant van het toetsenbord los te schroeven om de tuimelaars bloot te leggen. Druk op de C-knop en houd deze ingedrukt, en til met het meegeleverde pincet de F-tuimelaar eruit. Plaats nu de metalen plaat en de 4 rode schroeven terug.
Strand Hardware Ltd Tel: 01922 639111 | Fax: 01922 626025 | Email: info@strandhardware.co.uk | Web: www.strandhardware.co.uk
