SkyLink HA-434 Handleiding
INLEIDING

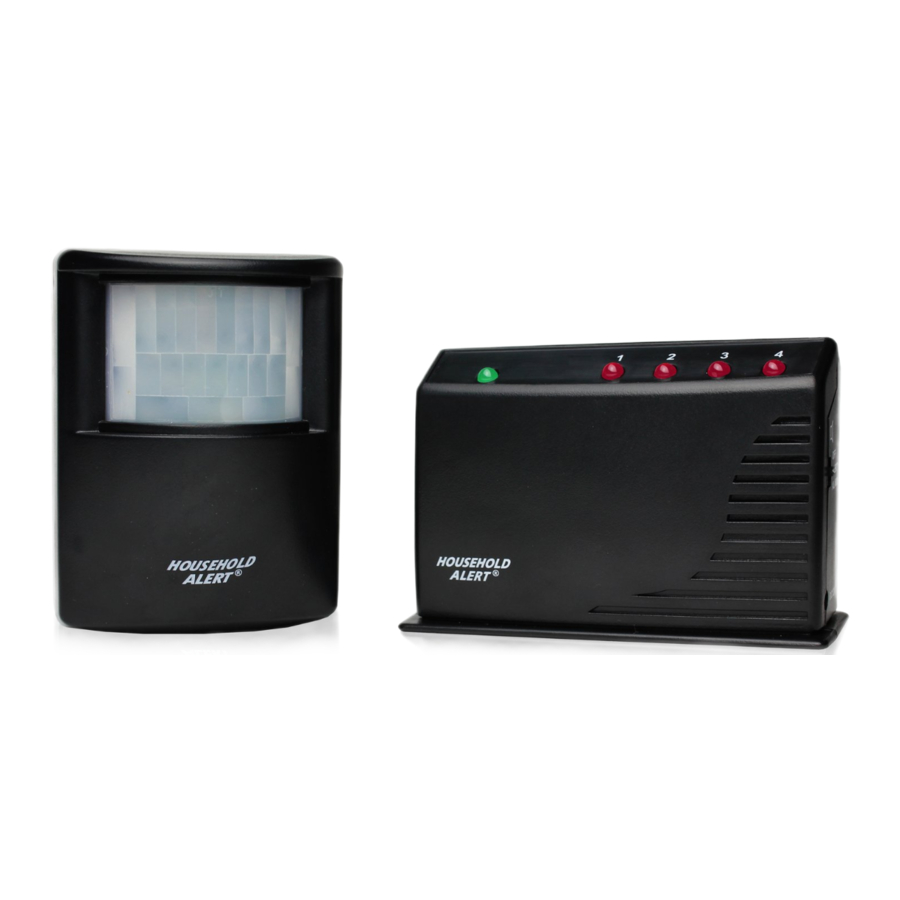

De bewegingsmelder is ontworpen om bewegingen rondom uw huis te detecteren. De bewegingssensor kan zowel binnen als buiten worden geplaatst. Zodra beweging wordt gedetecteerd, piept en knippert de ontvanger.

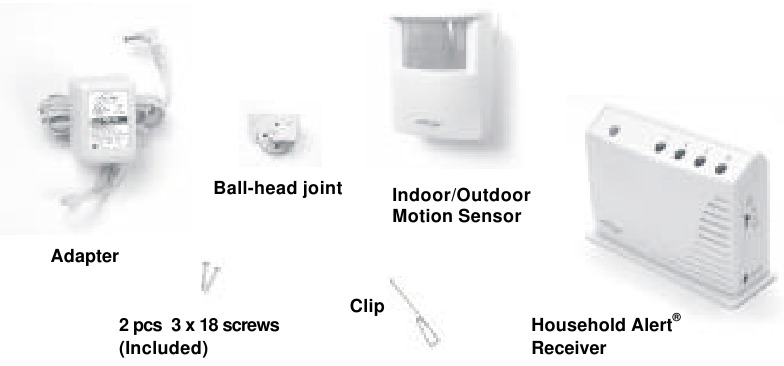

In dit pakket vindt u een bewegingssensor voor binnen/buiten, een Household Alert®-ontvanger, een adapter, een kogelkopverbinding, schroeven en een clip.
Volg de onderstaande instructies om uw bewegingssensor en de ontvanger in te stellen.
CODE- EN ZONEVERBINDERS INSTELLEN
CODEVERBINDERS
Om ervoor te zorgen dat de sensor goed met de ontvanger communiceert, moet de code van de sensor overeenkomen met de code van de ontvanger. Codeverbinders 1 tot en met 6 zijn te vinden door de batterijklep en de achterklep van de ontvanger te openen. De gebruiker moet deze codeverbinders willekeurig instellen en de code-instellingen op de sensor en ontvanger moeten hetzelfde zijn. Elke positie van de codeverbinder kan worden ingesteld op de positie "+", "-" of "0".
kolom is ingesteld op " - ". Als de connector volledig is verwijderd '-' (niet op een paal geplaatst), is deze ingesteld op "0". (zie diagram voor voorbeelden van het instellen van een kolom op de drie verschillende posities).

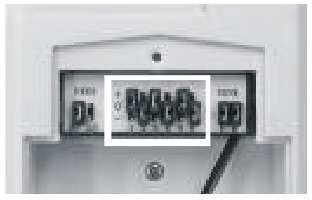

Codeverbinders op de bewegingssensor
Codeverbinders op de ontvanger
Opmerking: een connector kan worden verwijderd met de clip, zoals weergegeven.
Opmerking: als u last hebt van storing van een nabijgelegen systeem, waardoor uw systeem per ongeluk kan worden geactiveerd, wijzigt u de code-instellingen op de sensor en de ontvanger. De code-instelling op de sensor en de ontvanger moet nog steeds overeenkomen na het wijzigen van de code-instelling.
ZONEVERBINDERS
Elke ontvanger kan werken met maximaal 4 verschillende sensoren (om 4 verschillende zones op de ontvanger weer te geven). Er zijn 2 connectoren die het zonenummer 1, 2, 3 en 4 bepalen. Deze 2 connectoren zijn te vinden door de batterijklep te openen. Volg tabel 1 om de zone in te stellen.

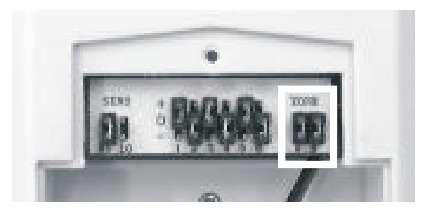

Zoneverbinders
Tabel 1
| A | B | |
| Zone 1 | + | + |
| Zone 2 | + | - |
| Zone 3 | - | + |
| Zone 4 | - | - |
"+" in de tabel betekent dat de connector voor die positie op de polen moet worden geplaatst.
"-" in de tabel betekent dat de connector voor die positie moet worden verwijderd.
DE HOUSEHOLD ALERT®-ONTVANGER EN DE BEWEGINGSMELDER VOOR BINNEN/BUITEN INSCHAKELEN
INSCHAKELEN
Nadat alle connectoren correct zijn ingesteld, zijn beide eenheden klaar om te worden ingeschakeld.
Plaats een 9V alkalinebatterij (niet meegeleverd) in de bewegingssensor en de LED gaat 2 seconden branden. De ontvanger piept en de rode LED knippert. De sensor heeft een opwarmtijd van ongeveer 45 seconden nodig voordat hij correct kan functioneren. Nadat u de sensor hebt ingeschakeld, richt u hem op de muur waar geen beweging wordt gedetecteerd. Na 45 seconden is de sensor klaar. Zwaai met uw hand voor de sensor, de ontvanger piept en de rode LED knippert ongeveer 15 seconden.
Steek de adapter in de ontvanger, de groene LED begint te knipperen om aan te geven dat de ontvanger is ingeschakeld, maar er geen sensor is gedetecteerd.

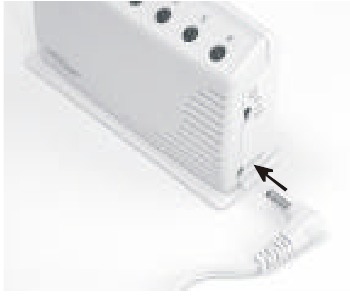

Steek de adapter in de ontvanger

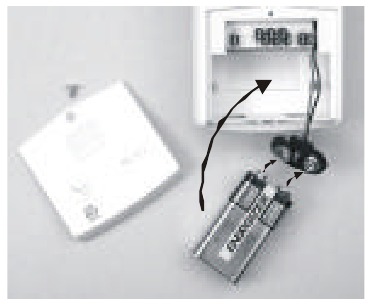

Plaats de 9V alkalinebatterij in de sensor
SENSORGEVOELIGHEID
De gevoeligheid van de bewegingssensor is instelbaar. Wijzig de instelling door de connector op de positie "High" (hoog) of "Low" (laag) te plaatsen. Wanneer de gevoeligheid is ingesteld op "Low" (laag), is er meer beweging vereist om de sensor te activeren. Het wordt aanbevolen om de gevoeligheid in te stellen op "Low" (laag) en een "Walk Test" (looptest) uit te voeren (beschreven in het gedeelte "Walk Test" (looptest)). Als het resultaat van de looptest naar tevredenheid is, hoeft de gevoeligheid niet verder te worden aangepast. Als het resultaat van de looptest aantoont dat de gevoeligheid te laag is, kunt u de gevoeligheidsinstelling wijzigen in "High" (hoog). Voer de looptest uit na het wijzigen van de gevoeligheidsinstelling.

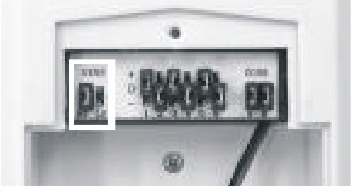

Gevoeligheidsconnectoren op de bewegingssensor
MONTAGE
Een kogelkopverbinding is nodig om de sensor op een gewenste locatie te monteren. Een hoogte van 1,5 - 1,8 meter wordt aanbevolen, afhankelijk van uw toepassing. Zodra een locatie is geselecteerd, monteert u de kogelkopverbinding op deze locatie met de meegeleverde schroeven (zie diagram 1). Zodra de kogelkopverbinding aan de muur is gemonteerd, schuift u de achterkant van de sensor in de kogelkopverbinding (zie diagram 2). De montagehoek kan worden aangepast. Raadpleeg het gedeelte "Walk Test" (looptest) om de beste montagehoek te bepalen.

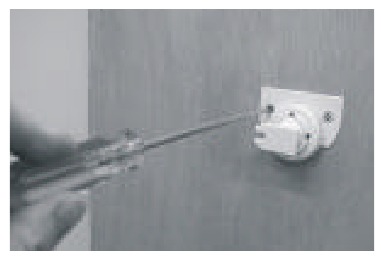

Diagram 1
Diagram 2
LOOPTEST
Nadat u de sensor op de gewenste locatie hebt gemonteerd, is het belangrijk om een looptest uit te voeren om te bepalen of de sensor de dingen detecteert die u wilt detecteren.
Om te bepalen hoe ver de sensor kan "zien" (see), kan dit worden gedaan door de hoek van de sensor aan te passen. Om het detectiebereik te verkleinen, beweegt u de sensor eenvoudig omlaag. Om het bereik te vergroten, beweegt u de sensor omhoog tot ongeveer 12 graden. Dit geeft het maximale bereik. Dit is echter mogelijk niet gewenst als de sensor buiten wordt geplaatst, omdat er een valse trigger kan optreden als de sensor is ingesteld om beweging in de verte te detecteren.
U moet lopen in het gebied dat u door de sensor wilt laten bewaken. De ontvanger piept als de sensor uw beweging detecteert. Als de ontvanger niet reageert, past u de montagehoek dienovereenkomstig aan. Voer de looptest na 30 seconden opnieuw uit. Herhaal deze procedure totdat uw beweging wordt gedetecteerd. Er mag gedurende de 30 seconden geen beweging in het gedetecteerde gebied zijn.
Voer een looptest uit in het ongewenste gebied om ervoor te zorgen dat beweging niet kan worden gedetecteerd.
Tips: de sensor mag niet op direct zonlicht gericht zijn en mag niet in de buurt van warmte- of koude producerende apparaten (d.w.z. A/C- of ovenopeningen, ventilatoren, ovens, kachels enz.) worden geplaatst, omdat dit valse triggers kan veroorzaken.
WERKING
Wanneer beweging wordt gedetecteerd in het bewaakte gebied, stuurt de sensor een signaal naar de ontvanger. Het piept en de bijbehorende rode LED van de zone knippert 15 seconden.
Als de sensor is ingesteld op zone 1, knippert de rode LED van zone 1 op de ontvanger en de ontvanger geeft een continu "enkele piep" af, d.w.z. "piep" pauze, "piep", pauze..... enz.
Als de sensor is ingesteld op zone 4, knippert de rode LED van zone 4 en de ontvanger geeft een continu "4 pieptonen" af, d.w.z. "piep piep piep piep" pauze "piep piep piep piep" pauze......enz.
Aan de hand van het aantal pieptonen dat door de ontvanger wordt afgegeven, kan de gebruiker identificeren welke zone wordt geactiveerd.
ZOEMERVOLUME
U kunt het zoemervolume selecteren door de volumeschakelaar in de stand "HI" (hoog) of "LO" (laag) te zetten.
De zoemer kan worden uitgeschakeld door over te schakelen naar de stand "OFF" (uit).
DEMPEN
Wanneer een sensor gedurende een lange periode wordt geactiveerd, kunt u de zoemer stoppen door op de dempknop te drukken. Wanneer er weer een signaal binnenkomt, kunt u de zoemer voor alle momenteel geactiveerde sensoren uitschakelen door op de dempknop te drukken. De ontvanger piept opnieuw als er een ander signaal wordt ontvangen.
Als u bijvoorbeeld in uw garage werkt, wilt u mogelijk de zoemer alleen voor deze garage uitschakelen. Vervolgens kunt u op de knop "Mute" (dempen) drukken nadat deze begint te klinken. Als een andere sensor wordt geactiveerd, klinkt de ontvanger opnieuw.
INDICATIE VAN SIGNAALVERLIES
Wanneer het batterijniveau van de sensor tot een bepaald niveau daalt of de sensor zich buiten het werkbereik bevindt, toont de ontvanger een "loss of signal" (signaalverlies) indicatie. De rode LED die die zone vertegenwoordigt, knippert snel, d.w.z. als de sensor van zone 1 verloren is, knippert de rode LED van zone 1 snel.
Wanneer de signaalverliesindicatie optreedt, brengt u de ontvanger dichter bij de bijbehorende sensor en activeert u die sensor. Als de rode LED stopt met snel knipperen, betekent dit dat de ontvanger of sensor moet worden verplaatst. Als de "loss of signal" (signaalverlies) indicatie aanhoudt, vervangt u de batterij van die sensor.

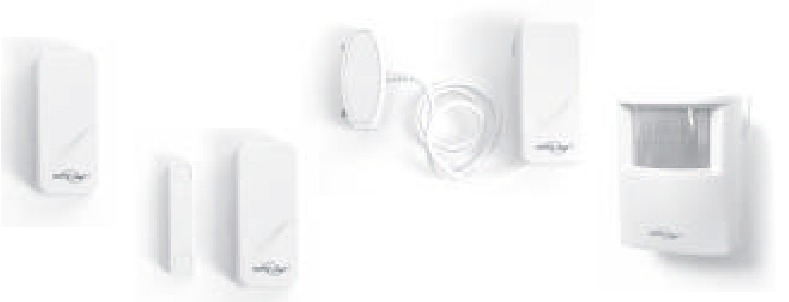

ANDERE HOUSEHOLD ALERT®-SENSOREN
De Household Alert®-ontvanger kan werken met maximaal 4 verschillende sensoren: garagedeurmonitorsensoren, deur-/raamsensoren, watersensoren, bewegingssensoren voor binnen/buiten, enz. Ga naar www.skylinkhome.com of neem contact met ons op via support@skylinkhome.com voor meer informatie over hoe u uw bewegingsmelder optimaal kunt benutten.
KLANTENSERVICE
Als u producten van Skylink wilt bestellen of problemen ondervindt bij het laten werken ervan, kunt u:
- onze FAQ-website bezoeken op www.skylinkhome.com , of
- ons e-mailen op support@skylinkhome.com
CAPITAL PROSPECT LTD.
Rm.1303, 13/F, Block B, Veristrong Ind. Centre,
36 AuPuiWan Street, Fo Tan, Hong Kong
Tel: +852 2602-1318
Fax: +852 2602-4684
Email: support@skylinkhome.com
http://www.skylinkhome.com
