Magswitch MagJig 95 handleiding

De MagJig gebruiken

• Overschrijd nooit de nominale capaciteit van de MagJig. MagJig 95's zijn beoordeeld tot 15 pond schuifkracht elk onder ideale omstandigheden. MagJig 150's zijn beoordeeld tot 30 pond schuifkracht onder ideale omstandigheden.
• Test altijd de verbinding voordat u de MagJig probeert te gebruiken om ervoor te zorgen dat deze het materiaal veilig kan vasthouden.
• Talrijke factoren kunnen de sterkte negatief beïnvloeden van de magnetische binding. Vuil, puin, oliën en vet, geverfde oppervlakken en elke opening tussen de magneet en het metalen oppervlak zullen de binding verminderen. Zorg ervoor dat het verbindingspunt schoon is en vrij van deze factoren.
• Dikkere metalen worden sterker vastgehouden dan dunnere metalen. Bijv.: 1/4" staal wordt sterker vastgehouden dan dunne metalen.
• Magswitch raadt aan dat alleen niet-ferromagnetische materialen als houder voor uw mal of armatuur worden gebruikt. Hout, kunststoffen en aluminium zijn allemaal niet-ferromagnetische materialen die uitstekende bevestigingen vormen.
• Vermijd plotselinge schokken of schokkrachten, omdat dit ervoor zorgt dat de MagJig zijn grip verliest of verschuift.
• Deze MagJig is niet ontworpen om te worden gebruikt als aardklem voor het lassen of als onderdeel van een elektrisch circuit.
• Voor een veilige werking moet het onderste oppervlak van de magneet altijd vlak en glad zijn. Indien nodig is het mogelijk om het magneetoppervlak glad te schuren met schuurpapier van korrel 400 en een vlak oppervlak. Vijl altijd bramen weg die volledig contact zouden belemmeren.

MagJig-bediening

• De knop op dit apparaat moet 185 graden met de klok mee worden gedraaid tot hij stopt om "AAN" te worden gezet. Het is niet mogelijk om de MagJig op zijn plaats te houden, tenzij deze volledig is ingeschakeld.
• NIET inschakelen tenzij in contact met ferromagnetisch metaal!
• Om de MagJig los te maken, draait u de knop tegen de klok in tot deze stopt. De MagJig zal onmiddellijk uitschakelen en loslaten wanneer u aan de knop draait. Wees voorzichtig om ervoor te zorgen dat het veilig is om de MagJig los te maken en dat er niets valt of gevaarlijk wordt.
• Schakel altijd elektrisch gereedschap uit voordat u de MagSquare AAN of UIT zet om letsel te voorkomen.
• Deze Magswitch MagJig is in staat tot uitzonderlijke losbreekkracht vasthoudkracht; Magswitch MagJigs zijn uitzonderlijk sterk in schuifkracht ook. Wrikkracht is het minst krachtig van de vasthoudmogelijkheden en er moet veel zorg worden besteed bij het gebruik van dit apparaat met wrikkracht. Zie onderstaande illustratie.

  Om ongewenste rotatie te voorkomen, gebruik in paren aan de uiteinden van het materiaal.

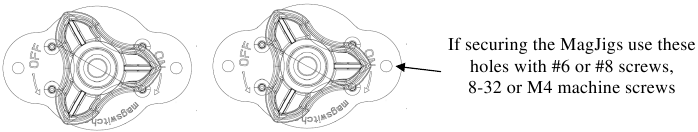

  Wanneer u meerdere MagJigs zeer dicht bij elkaar gebruikt, lijnt u de AAN/UIT in dezelfde richting uit voor maximale magnetische vasthoudkracht, zoals weergegeven.


Het gebruik van MagJig wordt alleen beperkt door uw verbeelding!

• Een mal voor een kroonlijst op zijn plaats houden
• Maak uw eigen vederplank
• Houd een repetitieve stop op zijn plaats
• Dun materiaal vasthouden
• Bouw een winkelveger
• Maak een geleider voor uw elektrisch gereedschap
• Houd een werkbankgereedschap op zijn plaats op uw tafelzaag
• Als u een goed idee heeft voor een MagJig-gebruik, neem dan contact met ons op via www.magswitch.com.au

Algemene informatie

• Alle magneten moeten op veilige afstand worden gehouden van alle magnetische opslagapparaten, elektronica en creditcards enz..
• Zorg ervoor dat de Magswitch MagJig in de "uit"-stand wordt bewaard wanneer deze geen contact maakt met ferromagnetische metalen. De MagJig kan voor onbepaalde tijd AAN of UIT worden gelaten zonder schade. Wanneer AAN en in de buurt van ferromagnetische metalen, zal er een plotselinge en krachtige aantrekkingskracht zijn.
• Gebruik nooit een MagJig om materialen op te tillen of te vervoeren, hoewel het ideaal is voor het opruimen van puin, moeren en bouten, metaalschilfers, enz..
• Probeer de Magswitch MagJig NIET uit elkaar te halen of te veranderen; er zijn geen door de gebruiker te onderhouden onderdelen in het apparaat.
• Alle Magswitch-producten zijn ontworpen voor normale werk-/werfomstandigheden, gebruik ze niet onder water of in een gevaarlijke omgeving, tenzij ze specifiek voor dat doel zijn ontworpen.
• Gebruik de MagJig NIET als deze beschadigd is of niet goed werkt. Er kan ernstig letsel optreden als dit apparaat niet correct en veilig wordt gebruikt.
• Stel de MagJig-magneten NIET bloot aan temperaturen boven 176 graden Fahrenheit (80 graden Celsius). Hoge temperaturen zullen de effectiviteit van de magneet permanent verminderen en kunnen leiden tot een onveilige situatie.
• Niet aanbevolen voor geverfde of afgewerkte oppervlakken, omdat deze de magnetische binding verminderen en de afwerking kan worden beschadigd.
• Dit product bevat PTFE-smeermiddel. Neem voor MSDS-informatie contact op met Magswitch.
• MagJigs zijn ontworpen om te worden geïnstalleerd in 3/4" dikke niet-ferromagnetische materialen. Bij installatie in dunnere materialen is het mogelijk om het materiaal te stapelen of te onderleggen om een dikte van 3/4" te bereiken. De magneetvoet zal heel licht uitsteken, dit is cruciaal om metaal-op-metaal contact te garanderen!
• MagJig 95's hebben een 30 mm Forstnerboor nodig voor installatie. MagJig 150's hebben een 40 mm Forstnerboor nodig om te installeren.
• Houd de onderkant van de magneet altijd schoon en vrij van vuil en roest. Veeg indien nodig af met WD40 of lichte olie

Magswitch Technology Inc.
8774 Yates Drive #140
Westminster, CO 80031
www.Magswitch.com.au

Referenties

• Magnetische oplossingen voor industriële automatisering, lassen, houtbewerking– Magswitch Technologies

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Magswitch MagJig 95 handleiding
