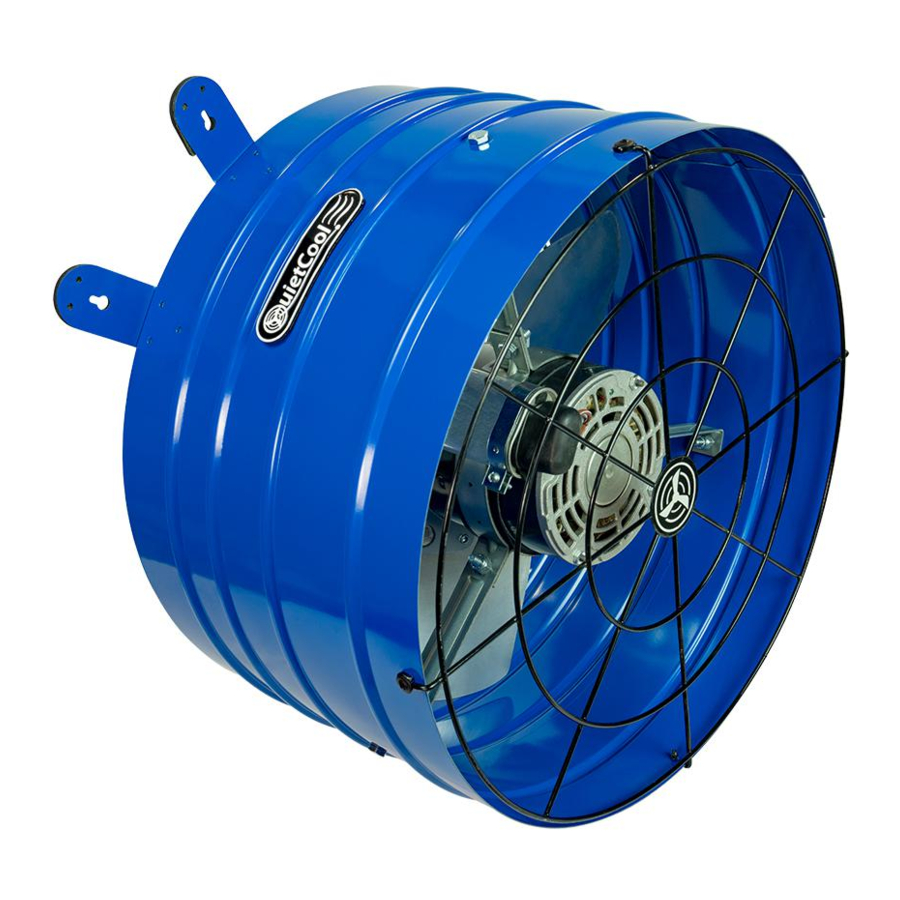

QuietCool AFG PRO-2.0 handleiding

SYSTEEMOVERZICHT

INLEIDING

QuietCool Zolderventilatoren zijn de beste in de branche. De AFG PRO-2.0 is de zolderventilator met de beste prijs-kwaliteitverhouding.
Met twee beschikbare snelheden met een energiezuinige PSC-motor, gepoedercoate stalen behuizing, geïntegreerde handbescherming, geïntegreerde montageflenzen en een standaard thermostaat, zal deze zolderventilator uw zolder transformeren in een koele oase.
QuietCool Zolderventilatoren werken bijna overal en altijd. In de zomer kan een zolder 40-50 graden warmer zijn dan de buitentemperatuur, waardoor het huis veel sneller opwarmt. Met een zolderventilator kunt u de zolder koelen tot dezelfde temperatuur als buiten,
waardoor het huis veel minder snel opwarmt.

FUNCTIES

• Zeer efficiënte PSC-motor met twee snelheden
• Geïntegreerde montageflenzen met trillingsdempende pads
• Standaard instelbare thermostaat
• Ontworpen en gebouwd in Californië
• 15 jaar garantie

SYSTEEMVENTILATIE-EISEN

1 VIERKANTE VOET NETTO VRIJ VENTILATIEOPPERVLAK PER 750 CFM
AANBEVOLEN: 2 TOT 4 VIERKANTE VOET INLAATOPENINGEN PER VENTILATOR ! !
Ventilatie speelt een zeer belangrijke rol in de prestaties van QuietCool ventilatoren. QuietCool adviseert minimaal 1 SQ. FT. aan ventilatie voor elke 750 CFM in het QuietCool systeem. Als een zolder minimaal 1:750 zolderventilatie heeft, zal het QuietCool systeem efficiënt en effectief werken. Als een zolder minder dan
1:750 zolderventilatie heeft, werkt het systeem mogelijk niet zo efficiënt of effectief als het zou kunnen met 1:750 zolderventilatie. Maar geen zorgen, het systeem blijft werken als er niet genoeg ventilatie is.
Onvoldoende ventilatie is een zeer eenvoudig probleem om op te lossen. Dakdekkers kunnen eenvoudig extra ventilatie toevoegen aan de meeste woningen. De meest voorkomende soorten ventilatie worden weergegeven in de onderstaande tabel.

Type ventilatieopening	Modeltype	Gemiddelde grootte	Ventilatieoppervlak in vierkante voet
Gevelventilatieopening		12" x 19.5"	1.20
Dakkapelventilatieopening		14" x 8"	0.70
Dakrandventilatieopening		4" 5" 6"	0.03 0.04 0.07
Nokventilatieopening		4' - 12'	0.125 per ft
Soffitventilatieopening		16" x 4" 16" x 6" 16" x 8"	0.19 0.29 0.39
O'Hagin ventilatieopening		Laag/gemiddeld profiel taps toelopend laag profiel laag profiel plat hoog profiel	0.5 0.6 0.68 0.68
Turbineventilatieopening		8" 12" 14"	.35.79 1.1

*Opmerking: Deze tabel is slechts een richtlijn en is geen garantie voor de ventilatiecapaciteit.

LEES ALLE INSTRUCTIES IN DEZE HANDLEIDING VOORDAT U UW QUIETCOOL INSTALLEERT

AAN DE SLAG

STOP! Lees de volgende pagina's voordat u verdergaat! De fabrikant is NIET verantwoordelijk voor een defecte installatie of productschade die wordt veroorzaakt door het niet volledig lezen van deze handleiding VOORDAT u met de installatie begint.

ALGEMENE VEILIGHEIDSINFORMATIE

1. LEES DE INSTRUCTIES - Alle veiligheids- en bedieningsinstructies moeten worden gelezen.
2. BEWAAR DE INSTRUCTIES - De veiligheids- en bedieningsinstructies moeten worden bewaard voor toekomstig gebruik.
3. NEEM DE WAARSCHUWINGEN IN ACHT - Alle waarschuwingen moeten worden opgevolgd.
4. VOLG DE INSTRUCTIES - Alle installatie- en bedieningsinstructies moeten worden opgevolgd.
5. WATER - Het QuietCool systeem mag niet in de buurt van water worden gebruikt.
6. WARMTE - Het QuietCool systeem moet uit de buurt van warmtebronnen worden geplaatst.
7. SCHADE DIE ONDERHOUD VEREIST - Alleen gekwalificeerd servicepersoneel mag het QuietCool systeem onderhouden. De gebruiker mag niet proberen het product te onderhouden.

Dit apparaat heeft een onbeschermde waaier. Niet gebruiken op plaatsen die gemakkelijk toegankelijk zijn voor mensen of dieren.

Gebruik geen ventilator met een beschadigd snoer of stekker. Gooi de ventilator weg of breng deze terug naar een erkend servicecentrum voor onderzoek en/of reparatie.

Laat het snoer niet onder vloerbedekking lopen. Bedek het snoer niet met kleedjes, lopers of soortgelijke bekleding. Leid het snoer niet onder meubels of apparaten door. Leg het snoer uit de buurt van verkeersgebieden en waar er niet over kan worden gestruikeld.

Automatisch gestart apparaat. Om het risico op letsel te verminderen, moet u de stroomtoevoer loskoppelen voordat u onderhoud uitvoert. Gebruik de ventilator niet met een solid-state snelheidsregelaar. Alleen voor residentieel gebruik.

INHOUD VAN DE DOOS

• QuietCool Zoldergevelventilator
• Hardwarekit
• (4) Ventilatieopeningen

INHOUD HARDWAREKIT

1. (17) All-Purpose Schroeven
   12 voor AFG-flenzen, 2 voor thermostaat, 3 extra
2. (9) Pan Head Schroeven
   8 voor ventilatieopeningen, 1 extra

INSTALLATIE

INSTALLATIE ZOLDERGEVELVENTILATOR

Installatievideo:
Bekijk de video door de QR-code te scannen of ga naar
www.QuietCoolSystems.com/support

OPMERKING: De AFG-modellen zijn ontworpen om achter bestaande ventilatieopeningen te worden gemonteerd. Als er geen ventilatieopening aanwezig is, moet er een worden geïnstalleerd. De ventilatieopening moet in het bovenste middengedeelte van de gevel worden geïnstalleerd.

1. Het installeren van de QuietCool AFG is heel eenvoudig. Om de AFG te installeren, monteert u de gevelventilator eenvoudigweg op uw gevelventilatieopeningen zoals weergegeven in de volgende stappen. U gebruikt de 12 meegeleverde universele schroeven.

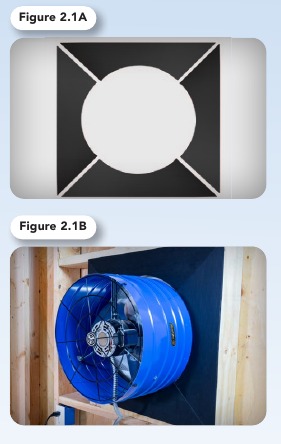

   Vlakke montage: De AFG kan vlak worden gemonteerd op een rechthoekig type rooster door de montagebeugels aan het frame van het rooster te bevestigen (zoals weergegeven in figuur 2.1A).

   Zoals vermeld in de bovenstaande opmerking, moet elk gebied van het rooster dat niet door de AFG wordt bedekt, worden afgedicht om luchtlekkage te voorkomen, wat de prestaties kan belemmeren.
   Dit is de meest gebruikelijke manier om de AFG te monteren. We raden aan om indien mogelijk de vlakke montageoptie te gebruiken voor alle toepassingen.
   Brede montage: De AFG kan op een breed rooster worden gemonteerd, maar er moeten extra montagestappen worden genomen om de ventilator goed te laten werken. Zoals weergegeven in figuur 2.1B, moeten twee extra planken worden bevestigd aan de planken die de gevelventilatieopening omlijsten, zodat de AFG veilig kan worden gemonteerd.
   Zoals vermeld in de bovenstaande opmerking, moet elk gebied van het rooster dat niet door de AFG wordt bedekt, worden afgedicht om luchtlekkage te voorkomen, wat de prestaties kan belemmeren.

   Oneven montage: De AFG kan ook uit het midden worden gemonteerd voor een oneven gevormd rooster (zoals weergegeven in figuur 2.1C).
   Zoals vermeld in de bovenstaande opmerking, moet elk gebied van het rooster dat niet door de AFG wordt bedekt, worden afgedicht om luchtlekkage te voorkomen, wat de prestaties kan belemmeren.
   Hoewel dit niet de meest ideale manier is om de gevelventilator te monteren, is het wel mogelijk. Omdat de ventilator de ventilatieopening echter niet volledig bedekt, wordt de maximale luchtstroom niet bereikt.
   OPMERKING: De AFG kan op vele andere soorten roosters worden gemonteerd, waaronder driehoekige ventilatieopeningen, ronde ventilatieopeningen, halfronde ventilatieopeningen, enz. Als de ventilatieopening kleiner is dan het oppervlak van de ventilator, raden we aan een kamer te construeren die de ventilatieopening omringt en de AFG vervolgens aan de kamer te bevestigen om maximale luchtstroom en prestaties te garanderen.


AFG VENTILATIEKLEPPEN INSTALLEREN

Installatievideo:
Bekijk de video door de QR-code te scannen of ga naar
www.QuietCoolSystems.com/support

Bij uw QuietCool Attic Gable Fan worden vier ventilatiekleppen geleverd die zijn ontworpen om rond de behuizing van de zolderventilator te worden geïnstalleerd om te voorkomen dat er lucht terug de zolder in stroomt via een gevelventilatieopening die groter is dan de cilinder van de zolderventilator, waardoor lucht in en uit de ventilatieopening circuleert.

1. Neem de ventilatieklep en plaats deze op een van de zijden rond de behuizing van de zolderventilator.
2. Gebruik de twee meegeleverde panheadschroeven om elke hoek aan de houten omlijsting rond uw gevelventilatieopening te bevestigen.
3. Herhaal stap 1 en 2 voor de drie extra kleppen.

BEKABELING

Bedradingsschema's zijn ALLEEN voor voorbeelden. Bedrading moet worden uitgevoerd door een erkende elektricien volgens de lokale bouw- en elektrische voorschriften en/of NEC-richtlijnen.
OPMERKING: Uw ventilator is geleverd met de instelbare thermostaat die vooraf is bedraad op hoge snelheid met een stroomkabel voor testdoeleinden vóór installatie. Als u de ventilator hard wilt bedraden, of als dit vereist is door uw lokale bouwvoorschriften, volgt u de onderstaande bedradingsinstructies.

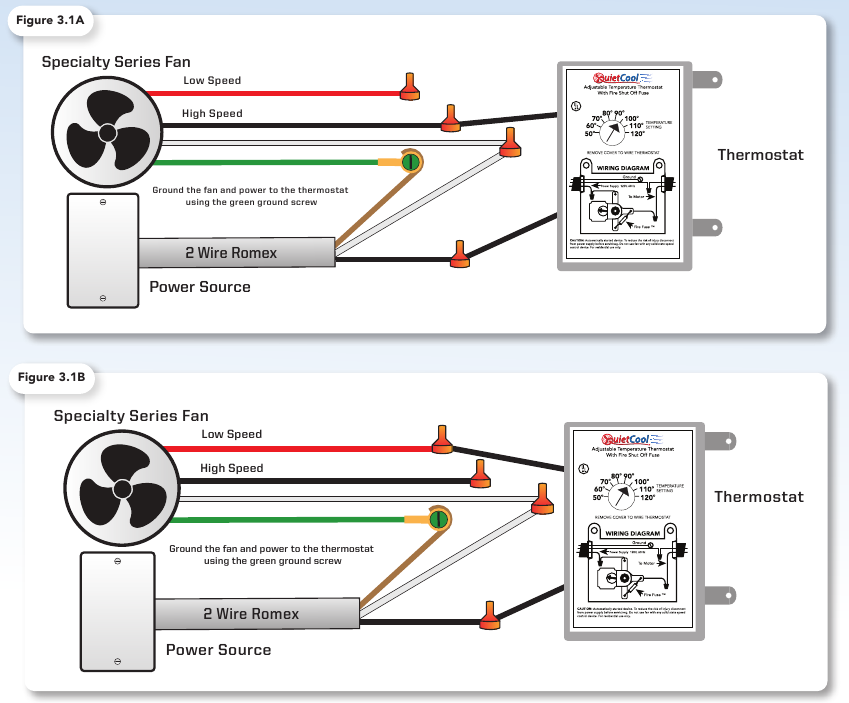

THERMOSTAATBEDRADING

1. Voor deze installatie heeft u een 2-draads Romex en een thermostaat nodig.
2. Open de thermostaat die op de ventilator is aangesloten. Verwijder het netsnoer. Breng uw 2-draads Romex van de stroombron naar de thermostaat.
3. Bind de witte gemeenschappelijke draden aan elkaar met een draadmof.
4. Hoge snelheid: verbind de zwarte draad van de ventilator met een van de zwarte draden van de thermostaat. Sluit de rode draad af (zie afbeelding 3.1A) Lage snelheid: verbind de rode draad van de ventilator met een van de zwarte draden van de thermostaat. Sluit de zwarte draad af (zie afbeelding 3.1B)


5. Verbind de zwarte draad van de stroombron met de overgebleven zwarte draad van de thermostaat.
6. Gebruik de aardingsschroef in de thermostaat om uw stroombron en de groene draad van de ventilator te aarden.
7. Monteer de thermostaat op een van de balken in de buurt van de zolderventilator.

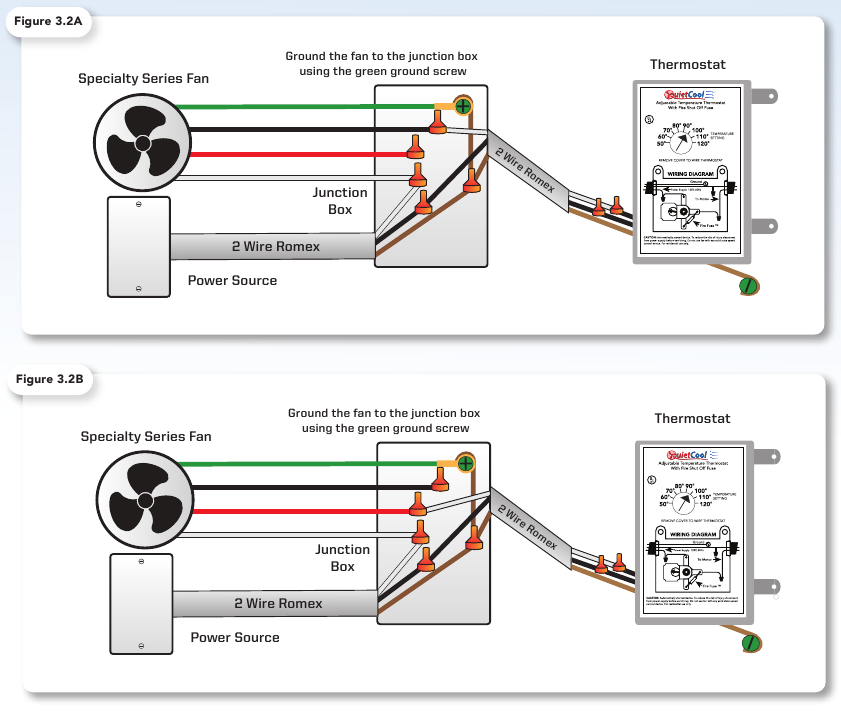

BEDRADING AFSTANDSBEDIENING THERMOSTAAT

1. Voor deze installatie heeft u een 2-draads Romex, een aansluitdoos en een thermostaat nodig.
2. Open de thermostaat die op de ventilator is aangesloten. Verwijder het netsnoer. Verwijder de beugel die de thermostaat aan de flexibele buis bevestigt en verwijder de thermostaat. Monteer een aansluitdoos op de flexibele buis met de meegeleverde beugel en monteer de aansluitdoos. Breng uw 2-draads Romex van de stroombron naar de aansluitdoos.
3. Monteer de thermostaat op de beste locatie voor thermostaatmetingen. Laat een 2-draads Romex van de aansluitdoos naar de thermostaat lopen. Plak de witte draad aan elke kant van de 2-draads Romex om aan te geven dat het een schakelbeen is.

4. In de aansluitdoos verbindt u de witte gemeenschappelijke draden aan elkaar met een draadmof. Gebruik de groene aardingsschroef om de groene draad van de ventilator en de 2-draads Romex van de thermostaat op de aansluitdoos te aarden.
5. Hoge snelheid: verbind de zwarte draad van de ventilator met de geplakte witte draad van de thermostaat (zie afbeelding 3.2A) Lage snelheid: verbind de rode draad van de ventilator met de geplakte witte draad van de thermostaat (zie afbeelding 3.2B)

6. Verbind de zwarte draad van de stroombron met de zwarte draad van de thermostaat. Plaats de deksel terug op de aansluitdoos.
7. Verbind in de thermostaat de zwarte draad met een van de zwarte draden van de thermostaat. Verbind de geplakte draad met de andere zwarte draad van de thermostaat. Gebruik de aardingsschroef in de thermostaat om de aardingsdraad van de 2-draads Romex te aarden.
8. Verbind de twee overgebleven zwarte draden met elkaar. Verbind vervolgens de overgebleven koperdraden met elkaar.

SYSTEEMBEDIENINGSINSTRUCTIES

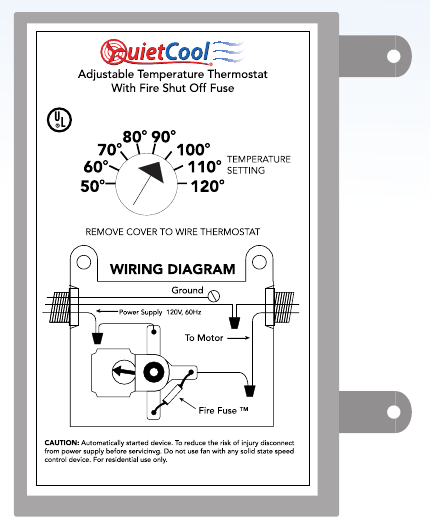

DE THERMOSTAAT INSTELLEN

De thermostaat voor uw Pro Attic Gable Fan is een eenvoudige manier om uw zolderventilator te bedienen.
De thermostaat kan worden ingesteld op elke temperatuur tussen 15 °C en 49 °C. Welke temperatuur u ook instelt op de thermostaat, uw zolderventilator gaat aan wanneer uw zoldertemperatuur op of boven de ingestelde temperatuur ligt.
Om de instelling van de thermostaat te wijzigen, neemt u gewoon een schroevendraaier en draait u aan de draaiknop.
De thermostaat bevat ook een brandzekering die de zolderventilator uitschakelt als deze een temperatuur van meer dan 83 °C op uw zolder detecteert. Het doel hiervan is om uit te schakelen in geval van een huisbrand om de verspreiding van vlammen te voorkomen.

UW QUIETCOOL ZOLDERVENTILATOR GEBRUIKEN

Zolderventilatoren zijn ontworpen om uw zolder het hele jaar door te koelen en te ventileren. Afhankelijk van de maand van het jaar, wilt u de temperatuurinstelling van uw thermostaat wijzigen.

ZOMERMAANDEN
In de zomer kan de zolder in uw huis temperaturen bereiken van meer dan 66 °C. Een zolderventilator is ontworpen om uw zolderruimte te koelen en te ventileren in de hete maanden van het jaar om uw HVAC-apparatuur te helpen beschermen, de integriteit van uw huisstructuur te beschermen en te voorkomen dat de warmte op de zolder uw binnenste leefruimte verwarmt.
We raden aan om uw thermostaat in te stellen tussen 27 °C en 38 °C voor de meest effectieve koeling tijdens de warmere maanden van het jaar.
Met een zolderventilator die in de zomer draait, hebben we gezien dat de zoldertemperatuur zo laag blijft als een verschil van 3 °C tussen de buitentemperatuur en de zoldertemperatuur.

WINTERMAANDEN
In de winter kunnen ijs en condens zich ophopen op het dak en op de zolder als gevolg van het drastische temperatuurverschil tussen de buitenlucht en de lucht in het huis. Dit kan grote schade veroorzaken aan uw HVAC-apparatuur en aan de structuur van uw huis. Dit wordt ijsdamvorming genoemd en het is een groot probleem in koude klimaten.
Met een zolderventilator kunt u de zolderruimte ventileren om het vochtgehalte laag te houden en de zoldertemperatuur dicht bij de buitentemperatuur te houden. En aangezien warmte opstijgt, verspilt u geen warmte in uw huis.
We raden aan om uw thermostaat in te stellen op 15 °C voor de meest effectieve ventilatie en bescherming tegen ijsdamvorming.
