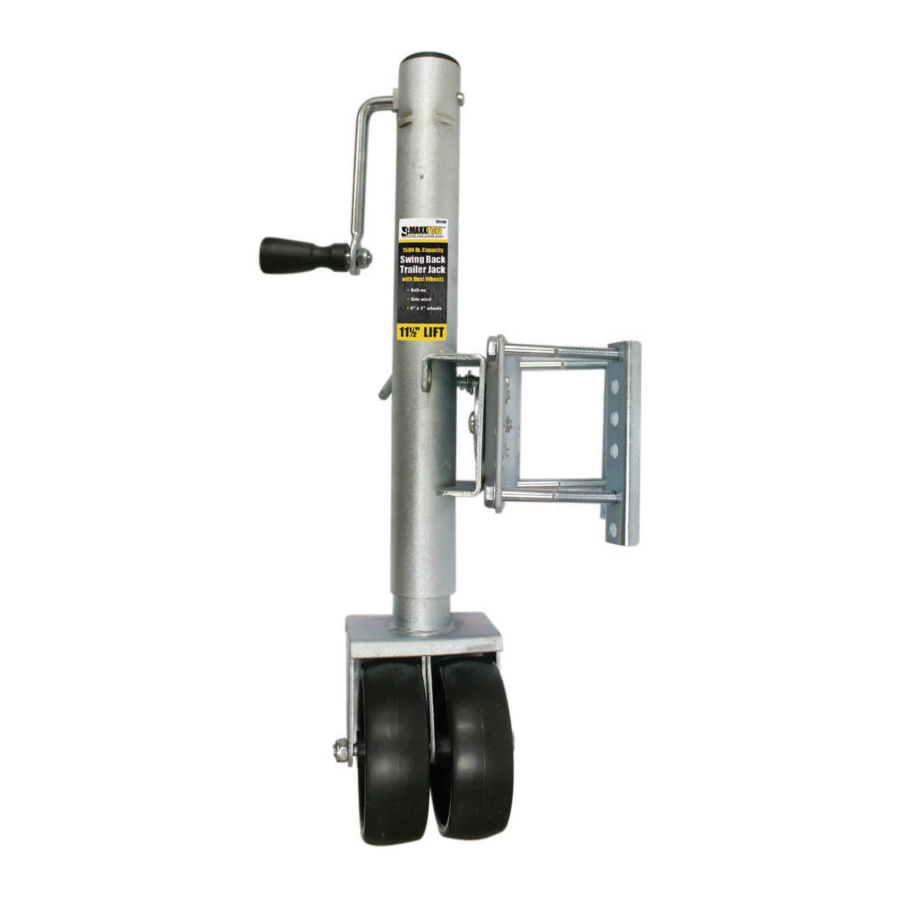

Maxxhaul 70149 Handleiding

De aanhangerkrik monteren

1. Monteer de wielen (5): Plaats elk wiel in de vork van het binnenframe (2). Zet de wielen vast met behulp van bout (16) en borgmoer (34).
2. Bevestig de handgreep (26) aan de hendel (3) met behulp van de bout (27) en de borgmoer (28).

De aanhangerkrik monteren

1. Plan zorgvuldig waar de aanhangerkrik moet worden gemonteerd. Hij is ontworpen om aan de zijkant van de dissel van de aanhanger te worden gemonteerd (zie foto hieronder). De balk van de dissel moet rechthoekig of vierkant zijn. Deze aanhangerkrik past op dissels van maximaal 3" breed x 4" hoog. De draaiplaat (6) van de aanhangerkrik heeft verschillende montageconfiguraties en kan verticaal of horizontaal tegen de dissel worden gemonteerd.


2. Probeer de dissel van de aanhanger niet aan te passen; het aanbrengen van wijzigingen of het boren van gaten in de dissel kan leiden tot defecten aan dit onderdeel.
3. Monteer de aanhangerkrik nooit op een cilindrische dissel. De draaiplaat en de achterplaten (4) kunnen alleen correct worden gemonteerd op een rechthoekige of vierkante disselbalk.
4. Houd bij het plannen van de locatie van de aanhangerkrik rekening met het feit dat de aanhangerkrik omhoog zwaait naar een horizontale positie; houd hier rekening mee. Zorg ervoor dat de aanhangerkrik de aanhanger of het voertuig niet hindert wanneer er bochten worden gemaakt, of wanneer de aanhanger over verkeersdrempels rijdt of op en neer gaat van hellingen.
5. De beste manier om de aanhangerkrik te installeren, is wanneer de aanhanger aan het trekkende voertuig is bevestigd en beide zich op een vlakke, stevige ondergrond bevinden.
6. De aanhangerkrik is zwaar. U hebt hulp nodig om dit product correct op de dissel van de aanhanger te monteren. Als u dit soort werk niet gewend bent, moet de aanhangerkrik door een gekwalificeerde servicemonteur worden ingesteld.
7. Zie de montagehardware hieronder

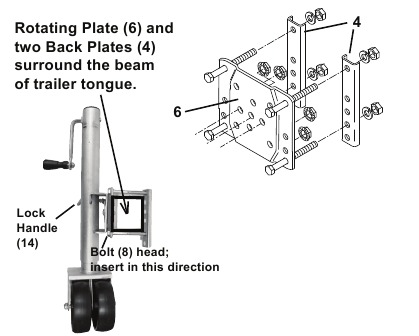

   Opmerking: Trek aan de vergrendelingshendel (14) om de draaiplaat (6) los te koppelen, zodat deze in een verticale of horizontale positie kan worden geplaatst.

8. Bevestig de aanhangerkrik aan de dissel van de aanhanger door de draaiplaat aan de twee achterplaten te bevestigen; gebruik bouten, veerringen, moeren (8,31, 32). Terwijl de aanhangerkrik op zijn plaats zit, kunt u de positie nauwkeurig afstellen door er met een hamer in de ideale positie op te tikken. Draai nu alle hardware stevig vast.
9. Test nu de aanhangerkrik. Draai aan de hendel (3) om de aanhangerkrik omhoog (met de klok mee) en omlaag (tegen de klok in) te bewegen. Zorg ervoor dat beide wielen (5) naar de grond kunnen worden neergelaten.
   Trek aan de vergrendelingshendel (14) om de draaiplaat (6) los te koppelen, zodat de aanhangerkrik naar de bovenste (horizontale) positie kan worden verplaatst.
   Schakel de vergrendelingshendel in met de aanhangerkrik in zowel de verticale als de horizontale positie, om er zeker van te zijn dat de aanhangerkrik op zijn plaats vergrendelt.
   Breng de nodige aanpassingen aan en controleer opnieuw of alle hardware stevig is vastgedraaid.

De aanhangerkrik gebruiken

Om de aanhanger aan het trekkende voertuig te bevestigen:

1. Draai de hendel met de klok mee om de dissel van de aanhanger tot een niveau iets boven de trekhaak van de aanhanger te brengen. Verplaats de aanhanger zodat de trekhaak van de aanhanger zich direct boven de trekhaak van het trekkende voertuig bevindt.
2. Draai de hendel tegen de klok in om de trekhaak op de trekhaak van het voertuig te laten zakken. Zet de aanhanger vast met de haakvergrendeling.
3. Blijf de hendel tegen de klok in draaien om de aanhangerkrik volledig in te trekken.
4. Trek aan de vergrendelingshendel en zwaai de aanhangerkrik omhoog, in de horizontale positie. Lijn de gaten in de draaiplaat (6) uit en duw de vergrendelingshendel terug op zijn plaats om de aanhangerkrik in deze omhoog positie vast te zetten voordat u de aanhanger verplaatst.
   Bevestig altijd veiligheidskettingen.

Om de aanhanger van het trekkende voertuig los te koppelen:

1. Blokkeer de wielen van de aanhanger.
2. Trek aan de vergrendelingshendel (14) en zwaai de aanhangerkrik omlaag naar de verticale positie.
   Lijn de gaten in de draaiplaat (6) uit en duw de vergrendelingshendel terug op zijn plaats om de aanhangerkrik in deze positie vast te zetten.
3. Draai de hendel (3) met de klok mee om de aanhangerkrik omhoog te bewegen, zodat de wielen (5) de grond raken. Beweeg vervolgens de aanhangerkrik iets omhoog zodat het gewicht van de dissel van de aanhanger wordt ondersteund door de aanhangerkrik; dit maakt het gemakkelijker om de dissel los te koppelen.
4. Koppel de veiligheidskettingen en alle elektrische bedrading los die de aanhanger met het trekkende voertuig verbindt. Blokkeer de wielen van de aanhangerkrik.
5. Beweeg indien nodig de aanhangerkrik iets omhoog, zodat de trekhaak van de aanhanger volledig vrijkomt van de trekhaak en koppel de aanhanger los.
6. Rijd voorzichtig met het voertuig weg van de aanhanger.

Onderhoud van de aanhangerkrik:
Controleer regelmatig of alle hardware goed vastzit. Inspecteer de aanhangerkrik periodiek op gescheurde of kapotte onderdelen. Gebruik de aanhangerkrik niet meer als er schade wordt geconstateerd. Smeer alle bewegende onderdelen in.

SPECIFICATIES

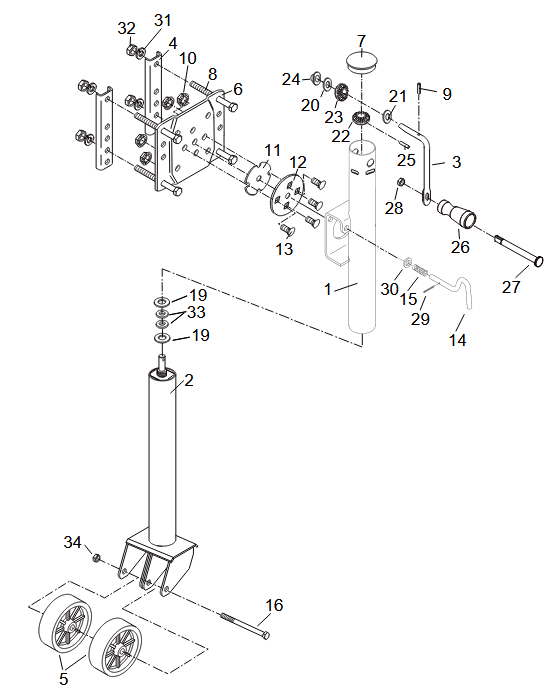

Montageschema

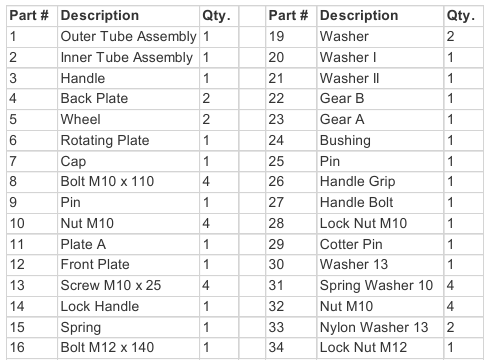

Onderdelenlijst

BELANGRIJKE VEILIGHEIDSINFORMATIE

Dit is een VEILIGHEIDSWAARSCHUWING-symbool.
Het wordt gebruikt om u te waarschuwen voor mogelijke gevaren voor persoonlijk letsel. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.

GEVAAR duidt op een gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

WAARSCHUWING duidt op een gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

VOORZICHTIG duidt op een gevaarlijke situatie die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
LET OP duidt op belangrijke informatie die, indien niet opgevolgd, schade aan de apparatuur kan veroorzaken.

BEWAAR DEZE HANDLEIDING
Bewaar deze handleiding voor de veiligheidswaarschuwingen en voorzorgsmaatregelen. De handleiding biedt belangrijke informatie over het monteren, gebruiken en onderhouden van dit product. Schrijf het modelnummer en de aankoopdatum van het product op de omslag van deze handleiding.
Bewaar deze handleiding (en uw aankoopbewijs) op een veilige plaats.

UITPAKKEN
De zending moet onmiddellijk na ontvangst grondig worden geïnspecteerd. De ondertekende "vrachtbrief" is een erkenning door de vervoerder van ontvangst in goede staat van verzending gedekt door onze factuur. Voor uw eigen bescherming, indien een van de goederen vermeld op de vrachtbrief tekortschiet of beschadigd is, accepteer deze dan niet totdat de vervoerder een aantekening maakt op de vrachtbrief van de tekortgeschoten of beschadigde goederen.
Stel MaxxHaul onmiddellijk op de hoogte als er na ontvangst verborgen verlies of schade wordt ontdekt.

Definitie van symbolen


betreffende risico op oogletsel. Draag ANSI-goedgekeurde oogbescherming.


betreffende risico op gehoorbeschadiging. Draag gehoorbescherming.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. Lees en begrijp alle INSTRUCTIES, veiligheidswaarschuwingen en instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot ernstig letsel of de dood. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
2. Veiligheid van personen en werkgebied
   1. Draag altijd een ANSI-goedgekeurde veiligheidsbril.

   2. Draag altijd gehoorbescherming bij het werken in lawaaierige omgevingen. Langdurige blootstelling aan geluid van hoge intensiteit kan gehoorbeschadiging veroorzaken.

   3. Gebruik veiligheidsuitrusting. Veiligheidsschoenen, een harde hoed en werkhandschoenen moeten worden gebruikt voor de toepasselijke omstandigheden.

   4. Kleed u gepast. Draag nooit losse kleding.
      Houd lang haar in bedwang en houd haar, kleding en handschoenen uit de buurt van bewegende delen.
   5. Gebruik uw gezond verstand bij het werken. Blijf alert en concentreer u bij het monteren en gebruiken van de aanhangerkrik. Werk nooit met medicijnen.
   6. Houd het werkgebied schoon en goed verlicht tijdens het monteren en gebruiken van de aanhangerkrik. Houd toeschouwers en kinderen uit de buurt van het werkgebied.

3. Gebruik van de aanhangerkrik
   1. Het gewicht van de dissel van de aanhanger (TW) is de neerwaartse druk die de koppeling van de aanhanger op de trekhaak uitoefent. Meestal is TW ongeveer 10% van het bruto aanhangergewicht (GTW); GTW is het gewicht van de aanhanger wanneer deze volledig is geladen.Gebruik alleen een aanhangerkrik met een capaciteit die overeenkomt met of hoger is dan het gewicht van de dissel van de aanhanger (TW).

      Overschrijd de maximale capaciteit van 1500 lbs. van deze aanhangerkrik niet.
   2. Bij het monteren en opzetten van het vaste oppervlak.
   3. Gebruik deze aanhangerkrik in overeenstemming met de regels en voorschriften van het Department of Transportation (DOT). Meer informatie is te vinden op www.dot.gov/regulations.html.
   4. De aanhangerkrik is ontworpen om aan de dissel van de aanhanger te worden gemonteerd en wordt gebruikt bij het aankoppelen en loskoppelen van de trekhaak van de aanhanger van het voertuig. Het ontwerp met twee wielen maakt het mogelijk om de aanhanger over korte afstanden te positioneren. Het gebruik van de aanhangerkrik voor andere dan de beoogde toepassingen kan leiden tot ernstig persoonlijk letsel en materiële schade. De aanhangerkrik is niet bedoeld voor luchtvaarttoepassingen.
   5. Controleer en onderhoud de aanhangerkrik regelmatig. Controleer op losse hardware, verkeerde uitlijning of vastlopen van bewegende delen en schade aan onderdelen. Als de aanhangerkrik onderhoud nodig heeft, mag dit alleen worden uitgevoerd door een gekwalificeerd persoon.
   6. Blokkeer de wielen van de aanhanger bij het opzetten van dit product en bij het gebruik van de aanhangerkrik om de dissel van de aanhanger omhoog of omlaag te bewegen.
   7. Blijf uit de buurt van de onderkant van de aanhanger en op veilige afstand van de aanhangerkrik bij het omhoog of omlaag bewegen van de lading en bij het verplaatsen van de aanhanger.
   8. De aanhangerkrik moet in de verticale positie worden vergrendeld voordat de lading wordt aangebracht. Voordat de aanhanger wordt verplaatst, moet de aanhangerkrik correct in de horizontale positie worden vastgezet.
   9. De aanhanger moet zich op een stevige, vlakke ondergrond bevinden wanneer de aanhangerdolly wordt gebruikt voor het verplaatsen over korte afstanden. Neem veiligheidsmaatregelen om onveilige bewegingen van de aanhanger te voorkomen wanneer deze wordt verplaatst. Er mogen geen mensen of dieren in de aanhanger zijn terwijl deze wordt verplaatst.
   10. Draag altijd een ANSI-goedgekeurde veiligheidsbril bij het monteren en gebruiken van de aanhangerkrik. Houd toeschouwers en kinderen uit de buurt bij het gebruik van de aanhangerkrik.
   11. Wees u bewust van het gevaar van "dynamische belasting". Deze situatie ontstaat wanneer een lading op de aanhangerkrik wordt gedropt, wat resulteert in een kortstondige overmatige belasting. Dynamische belasting kan leiden tot schade en defecten aan de aanhangerkrik en/of dissel van de aanhanger, en persoonlijk letsel aan de persoon die de aanhangerkrik gebruikt.
   12. Als de aanhangerkrik op een boottrailer wordt gebruikt, koppel de trailer dan nooit los van het voertuig en gebruik de aanhangerkrik om de boot over een helling te manoeuvreren.

Houd er rekening mee dat de waarschuwingen die eerder zijn besproken, niet alle mogelijke gebeurtenissen en omstandigheden kunnen dekken. Het is belangrijk dat de persoon die dit product gebruikt te allen tijde zijn gezond verstand gebruikt.
MaxxHaul is niet verantwoordelijk voor de bevestiging of installatie van dit product. De bevestiging van dit product is van cruciaal belang en valt buiten de controle van Maxxhaul. Het garandeert noch is het aansprakelijk voor enige schade die voortvloeit uit de bevestiging of het oneigenlijk gebruik ervan.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Maxxhaul 70149 Handleiding
