Anker SOLIX Handleiding

Disclaimer

We raden ten zeerste aan om de veiligheidsvoorschriften en installatie-instructies zorgvuldig te lezen en de installatievideo te bekijken.

Tijdens het installatieproces is het noodzakelijk om de veiligheidsvoorschriften en installatie-instructies te volgen om ervoor te zorgen dat alle verbindingen stevig en betrouwbaar zijn. Als u niet bekend bent met elektrische installaties, raden we ten zeerste aan om de hulp in te roepen van professionele elektriciens. Zij hebben relevante kennis en ervaring om de veiligheid en correctheid van het installatieproces te waarborgen. Houd er rekening mee dat een onjuiste installatie schade aan de apparatuur, elektrische storingen en zelfs letsel kan veroorzaken. Daarom dient u voor uw veiligheid en de normale werking van de apparatuur voorzichtig te werk te gaan.

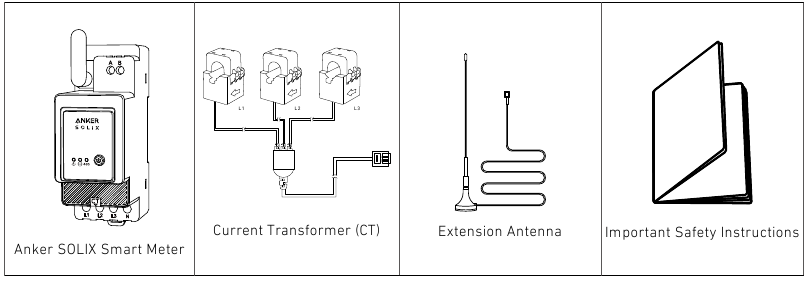

Wat zit er in de doos

Overzicht

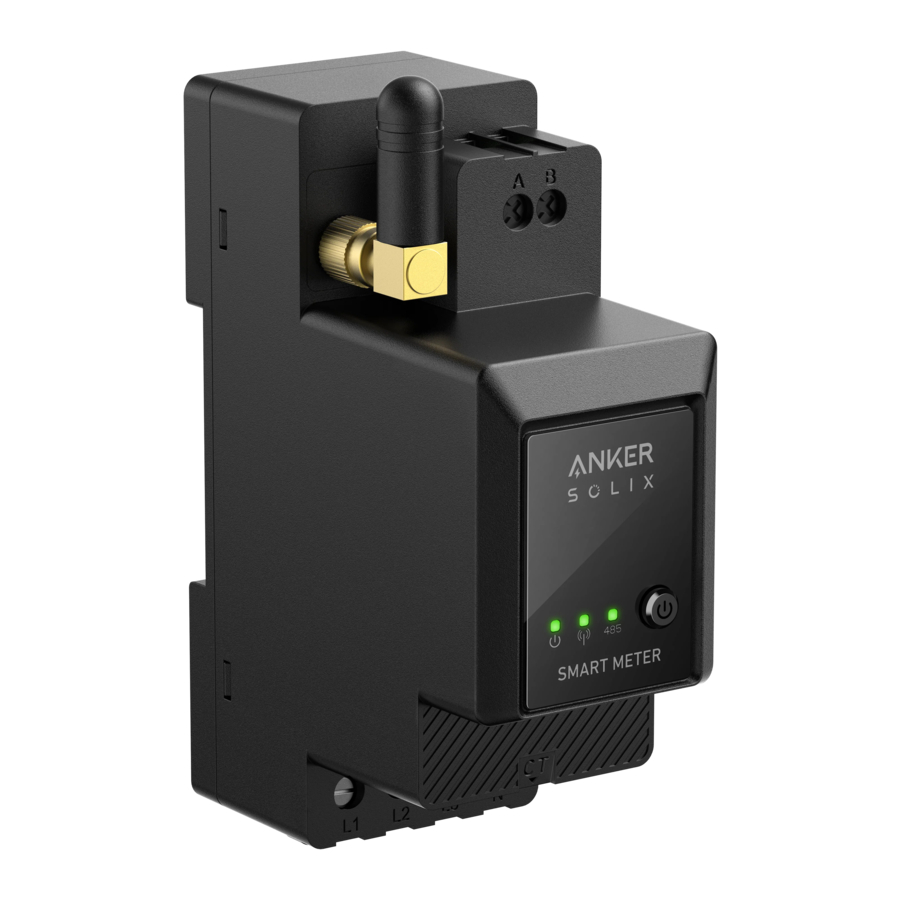

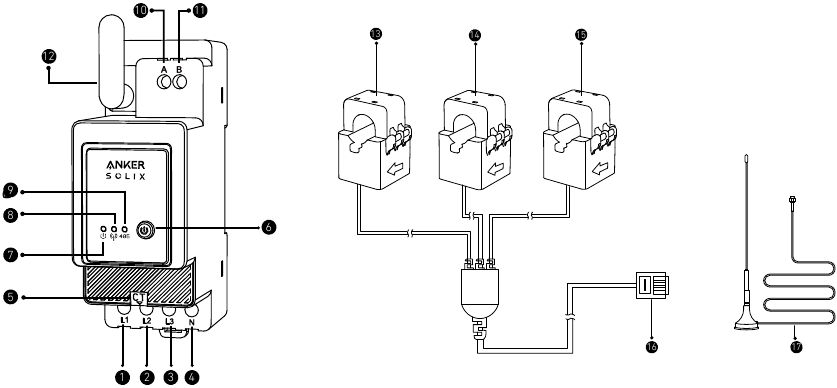

Productoverzicht
De Anker SOLIX Smart Meter-serie is een lijn apparaten die geschikt zijn voor woningen, kantoren, winkels, fabrieken en andere gebouwen. Anker SOLIX Smart Meter-apparaten zijn DIN-monteerbaar in de verdeelkast en zeer geschikt voor nieuwbouw. Anker SOLIX Smart Meter-apparaten kunnen worden bediend en bewaakt via wifi- en LAN-verbindingen. Bluetooth-verbinding kan worden gebruikt voor het insluitingsproces. Anker SOLIX Smart Meter is een DIN-rail monteerbare driefasen energiemeter. Het apparaat rapporteert de geaccumuleerde energie, evenals spanning, stroom, arbeidsfactorgegevens in realtime. Het slaat gegevens op in niet-vluchtig geheugen voor later ophalen, ten minste 60 dagen aan gegevens met een resolutie van 1 minuut.

1. Spanning L1 Ingang (bruin)
2. Spanning L2 Ingang (zwart)
3. Spanning L3 (grijs) en apparaatvoeding ingang
4. Nul Ingang
5. CT-poort
6. Aan/uit-schakelaar
7. Statusindicator
8. Wifi- / Bluetooth-indicator
9. RS485-indicator
10. RS485 A Doorvoergat
11. RS485 B Doorvoergat
12. Antenne
13. CT1
14. CT2
15. CT3
16. CT-link
17. Verlengantenne

De slimme meter installeren

Installatie-instructies

• Gevaar voor elektrocutie. Montage/installatie van het apparaat op het elektriciteitsnet moet voorzichtig worden uitgevoerd door een gekwalificeerde elektricien.
• Gevaar voor elektrocutie. Zorg ervoor dat er geen spanning op de apparaataansluitingen staat voordat u een aansluiting wijzigt.
• Gebruik het apparaat alleen met een elektriciteitsnet en apparaten die voldoen aan alle toepasselijke voorschriften. Een kortsluiting in het elektriciteitsnet of een apparaat dat op het apparaat is aangesloten, kan het apparaat beschadigen.
• Sluit het apparaat niet aan op apparaten die de opgegeven maximale belasting overschrijden.
• Sluit het apparaat alleen aan zoals aangegeven in deze instructies. Elke andere methode kan schade en/of letsel veroorzaken.
• Installeer het apparaat niet waar het nat kan worden.
• AANBEVELING: Sluit het apparaat aan met massieve enkeldraads kabels met verhoogde warmtebestendigheid van de isolatie, minimaal PVC-T 105°C (221°F). Voordat u begint met de montage/installatie van het apparaat, controleert u of de stroomonderbrekers zijn uitgeschakeld en er geen spanning op hun aansluitingen staat. Dit kan worden gedaan met een fasetester of multimeter. Wanneer u zeker weet dat er geen spanning is, kunt u doorgaan met het aansluiten van de kabels. Volg het diagram in afb. 1 om de stroomtransformatoren CT L1 rond de fase L1-kabel naar de belasting(en), CT L2 rond de fase L2-kabel naar de belasting(en) en CT L3 rond de fase L3-kabel naar de belasting(en) te installeren. Monteer het apparaat op de DIN-rail. Steek de kabels van de CT L1, CT L2 en CT L3 in respectievelijk de apparaat L1-, L2- en L3-ingangsconnectoren.
• Monteer stroomonderbrekers in overeenstemming met uw lokale voorschriften en sluit fase L1-, fase L2- en fase L3-kabels via deze aan op respectievelijk de apparaat L1-, L2- en L3-ingangen. Sluit de neutrale kabel aan op de N-ingang. Het apparaat wordt gevoed via de L1-, L2-, L3-ingang. Zorg ervoor dat u alle aansluitingen correct hebt gemaakt en schakel vervolgens de stroomonderbrekers in.

Laat kinderen niet spelen met de knoppen/schakelaar die op het apparaat zijn aangesloten. Houd de apparaten voor afstandsbediening van Anker SOLIX-producten uit de buurt van kinderen.

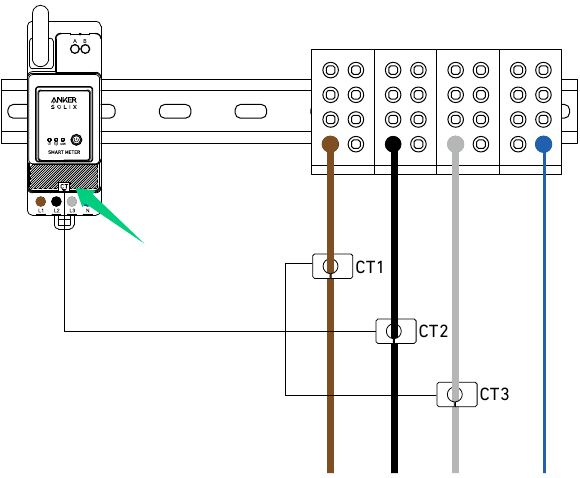

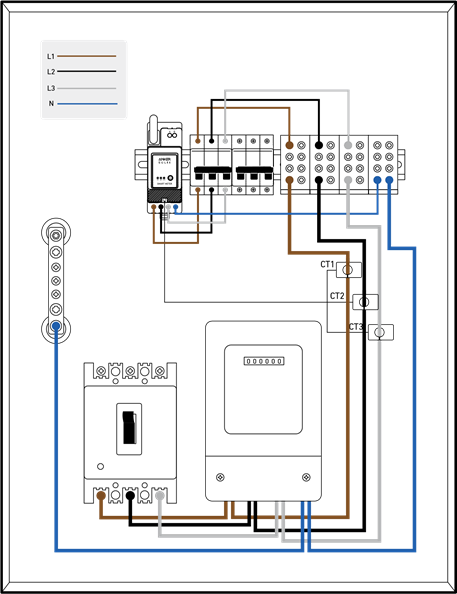

Kabels aansluiten

Klik de CT op de fasekabels aan de huishoudelijke kant. De kabels zijn dik en de specificaties voor de huishoudelijke kant L1/L2/L3 zijn 63A met een maximum van 100A.

Let op:

• Installeer een spanningskabel (apart verkrijgbaar).
• Een driefasige slimme meter kan worden gebruikt als een enkelfasige slimme meter.

1. Identificeer eerst de ingangsfasen.

   Onder normale omstandigheden is de bruine fase de stroomdraad L1, de zwarte fase de stroomdraad L2, de grijze fase de stroomdraad L3 en de blauwe fase de nulleider N.


2. Schakel de stroom uit om er zeker van te zijn dat er geen risico op elektrische schokken is.

3. Draag isolerende handschoenen (verstrekt door de gebruiker) en haal de slimme meter en de CT (stroomtransformator) uit de verpakking.

4. Plaats de slimme meter in de rail van de verdeeldoos en zorg ervoor dat deze goed vastzit.

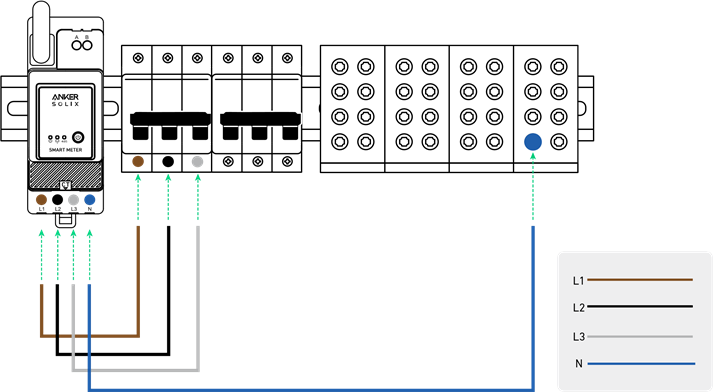

5. Bereid de bijbehorende kleurspanningsdraad voor, sluit vervolgens de spanningsdraad aan vanaf een ongebruikt gat in de stroomonderbreker en sluit deze aan op het gat van de bijbehorende slimme meter.

6. Sluit de CT-draad aan op de CT-aansluiting.

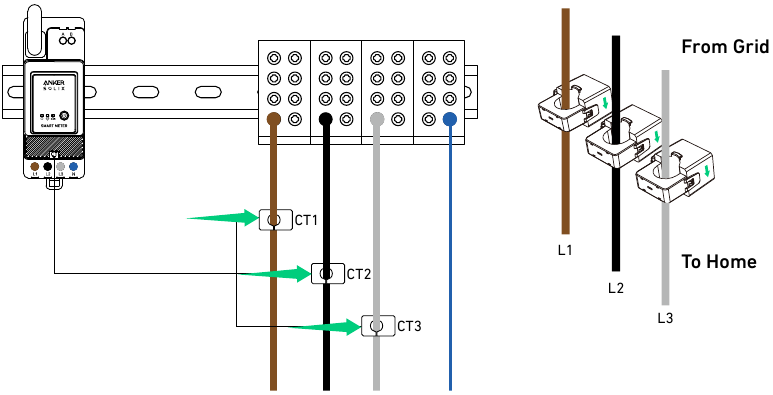

7. Klik de CT op de L1/L2/L3-fasen.

Let op: Let op de richting van de stroom.

• Klik L1 CT op L1 in de richting van de stroom.
• Klik L2 CT op L2 in de richting van de stroom.
• Klik L3 CT op L3 in de richting van de stroom.


LED-indicator

	De verbinding tussen de slimme meter en de verdeeldoos is voltooid.
	Wanneer de slimme meter is aangesloten op de CT en de CT op de bijbehorende fasen is geklikt, detecteert de CT automatisch de stroom.
	Netwerkconfiguratie voltooid.
	Verbinding succesvol.

Let op: Na een succesvolle verbinding wordt de slimme meter automatisch ingeschakeld. Als de gebruiker de app niet binnen 30 minuten gebruikt voor netwerkconfiguratie, wordt deze automatisch uitgeschakeld.

De app gebruiken

De app downloaden

Zoek naar "Anker" en download de Anker-app via de App Store

of Google Play

Of scan de QR-code hieronder om naar uw App Store te gaan.

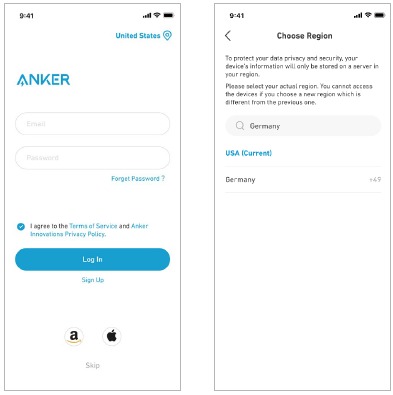

Accountregistratie

Regioselectie
Wanneer de app succesvol is gestart, gaat u naar de inlogpagina.
Houd er rekening mee dat de landregio overeen moet komen met waar u woont. Een onjuiste landregio kan ertoe leiden dat de apparaatverbinding mislukt.

Aanmelden / Inloggen
U kunt inloggen via een Anker-account, Amazon of Apple ID. Als u geen Anker-account hebt, tikt u op [Sign Up] (Aanmelden) om een account te registreren:
Voer uw e-mailadres in voor het registratieproces. Wachtwoorden moeten 8-20 tekens, hoofdletters en kleine letters, cijfers en symbolen bevatten.

Netwerkconfiguratie

Zorg er voor het configureren voor dat de netwerkverbinding goed werkt met een sterk wifi-signaal. Plaats het apparaat niet te ver van de router.

Een apparaat toevoegen

Stap 1

1. Houd het apparaat aan.
2. Tik op [+] of [Add Device] (Apparaat toevoegen) rechtsboven op de pagina Apparaten.


Stap 2
De Anker-app zoekt automatisch naar uw slimme meter. Zodra het apparaat is gevonden, verschijnt het in de lijst.

• Zorg ervoor dat de bluetooth van uw telefoon is ingeschakeld en dat de Anker-app gemachtigd is om toegang te krijgen tot bluetooth en wifi.
• Als u handmatig naar het apparaat wilt zoeken, kunt u op [Accessory] (Accessoire) tikken in de rij "Add devices manually" (Apparaten handmatig toevoegen).


Stap 3
Nadat u de slimme meter via bluetooth hebt verbonden, moet u een wifi-netwerk voor het apparaat kiezen. Selecteer het wifi-netwerk in de lijst en voer het wachtwoord in.

• Het apparaat ondersteunt alleen 2,4 GHz wifi.
• Zorg ervoor dat het wachtwoord correct is.


Stap 4
Uw slimme meter zou nu succesvol met het netwerk verbonden moeten zijn.
Als het configuratieproces mislukt, volgt u de onderstaande tips:

• Controleer of de wifi-router normaal werkt.
• Plaats de router dichter bij het apparaat.
• Zorg ervoor dat het wifi-wachtwoord correct is.

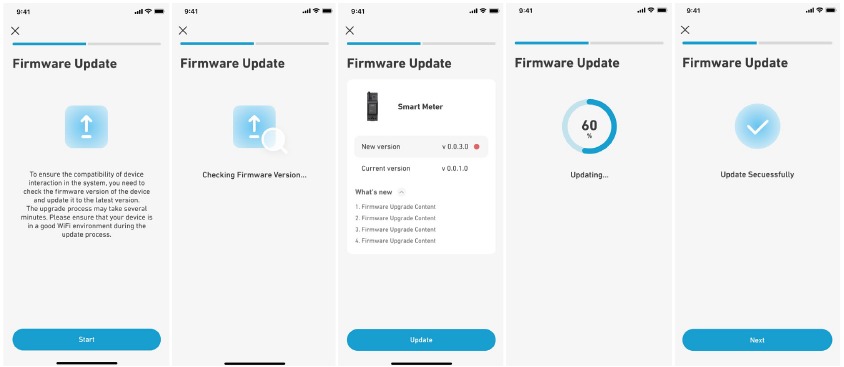

Firmware-update

Zorg ervoor dat al uw apparaten wifi hebben geconfigureerd en een stabiele netwerkverbinding hebben.

1. Als er een belangrijke update is voor de firmware van de slimme meter, begeleidt de app u door het proces. Zorg ervoor dat uw apparaten aan staan en verbonden zijn met wifi voordat u gaat updaten.

2. Als er geen update vereist is, kunt u deze stap overslaan.

Opmerking:
Updates kunnen enkele minuten duren. Even geduld. Als de update mislukt, controleer dan of uw apparaten zijn geactiveerd en verbonden met wifi.

Energieplan instellen

Zodra u de slimme meter hebt geconfigureerd, kunt u de modus voor eigen verbruik selecteren. De meter beheert het ontladen en de energieopslag van Solarbank op intelligente wijze in realtime door alleen de hoeveelheid elektriciteit te verkrijgen die nodig is voor huishoudelijke belastingen, zonder zonne-energie te verspillen.

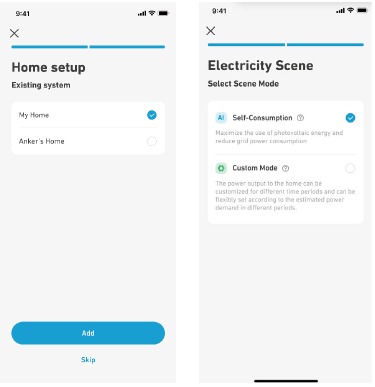

Modus selecteren

Open de modusselectie via de snelkoppeling voor het energieplan op de startpagina:

• Eigen verbruik: In deze modus berekent de slimme meter het vermogen dat nodig is voor huishoudelijke belastingen en stuurt dit naar Solarbank voor efficiënt gebruik van zonne-energie. Overtollige energie wordt opgeslagen in de batterij. Deze modus is alleen mogelijk met een slimme meter.
• Aangepaste modus: Maak handmatig een elektriciteitsplan. Solarbank ontlaadt huishoudelijke belastingen op basis van uw invoer voor verschillende uren. Extra energie wordt opgeslagen in de batterij.
• Er kan voor elke dag van de week een energieplan worden ingesteld voor een flexibele energieoplossing voor uw gezin.
• Als er momenteel Home Systems zijn die kunnen worden toegevoegd, kunt u ervoor kiezen om lid te worden van het bijbehorende Home System.

* Opmerking: Als de slimme meter niet is toegevoegd aan een Home System, wordt de stap Modus selecteren overgeslagen.

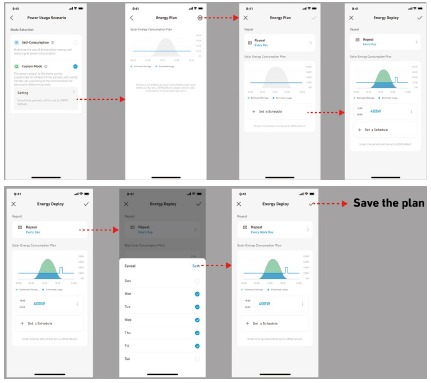

Aangepaste modus

Selecteer Aangepaste modus en klik vervolgens op de knop eronder:

1. Tik op [Settings] (Instellingen) om de pagina met instellingen voor het energieplan te openen. Hier worden alle plannen weergegeven die u hebt ingesteld. Als er geen plan is, ontlaadt Solarbank te allen tijde 200 W naar huishoudelijke belastingen.
2. Klik op [+] in de rechterbovenhoek om een elektriciteitsverbruiksplan toe te voegen.
3. Tik op de pagina met het energieplan op [Set a Schedule] (Een schema instellen) om het vermogen in te stellen dat Solarbank voor verschillende perioden ontlaadt naar huishoudelijke belastingen.
4. Tik hierboven op [Repeat] (Herhalen) om het ingestelde ontlaadplan voor andere weken te herhalen.
5. Nadat u alle instellingen hebt voltooid, tikt u op [√] in de rechterbovenhoek om het energieplan op te slaan en toe te passen.

Opmerkingen:

• U kunt een energieplan toevoegen voor meerdere apparaten met verschillende terugkerende datums.
• Zorg ervoor dat uw apparaat is verbonden met wifi wanneer u een elektriciteitsverbruiksplan opslaat om het plan te synchroniseren.
• In de modus voor eigen verbruik schakelt Solarbank automatisch over naar de aangepaste modus als back-up energieplan als de slimme meter offline gaat of defect raakt. Dit duurt totdat de slimme meter weer normaal werkt en de modus voor eigen verbruik automatisch wordt hervat.

De netwerkconfiguratie resetten

Houd de aan/uit-knop 7 seconden ingedrukt om de netwerkconfiguratie in te stellen.

Specificatie

Referenties

• App Store - Apple
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
